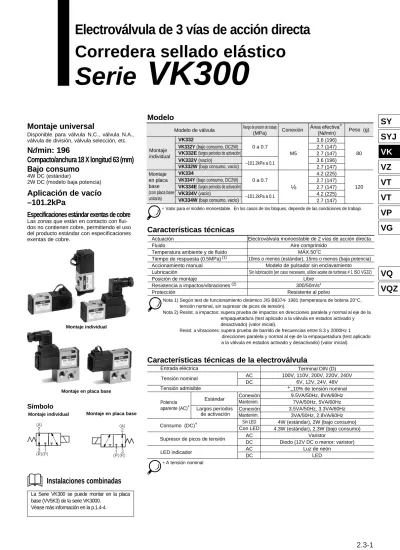

Corredera sellado elástico Serie VK300

(1)

VK

SY

SYJ

VZ

VT

VP

VG

VQ

VQZ

Montaje universal

Disponible para válvula N.C., válvula N.A., válvula de división, válvula selección, etc.

N

l

/min: 196

Compacto/anchura 18 X longitud 63 (mm)

Bajo consumo

4W DC (estándar)

2W DC (modelo baja potencia)

Aplicación de vacío

–101.2kPa

Especificaciones estándar exentas de cobre

Las zonas que están en contacto con flui-dos no contienen cobre, permitiendo el uso del producto estándar con especificaciones exentas de cobre.

Electroválvula de 3 vías de acción directa

Corredera sellado elástico

Serie

VK300

Características técnicas

Modelo

Símbolo

Montaje individual

Montaje en placa base

Características técnicas de la electroválvula

Montaje individual Montaje en placa base

Modelo de válvula Montaje individual Montaje en placa base (con placa base unitaria)

VK332

VK332Y (bajo consumo, DC2W) VK332E (largos períodos de activación) VK332V (vacío)

VK332W (bajo consumo, vacío) VK334

VK334Y (bajo consumo, DC2W) VK334E (largos períodos de activación) VK334V (vacío)

VK334W (bajo consumo, vacío)

Rango de presión de trabajo (MPa) 0 a 0.7 –101.2kPa a 0.1 0 a 0.7 –101.2kPa a 0.1 Conexión M5 1 8 Área efectiva∗ (Nl/min) 3.6 (196) 2.7 (147) 2.7 (147) 3.6 (196) 2.7 (147) 4.2 (225) 2.7 (147) 2.7 (147) 4.2 (225) 2.7 (147) Peso (g) 80 120

∗ Valor para el modelo monoestable. En los casos de los bloques, depende de las condiciones de trabajo.

Actuación

Temperatura ambiente y de fluido Tiempo de respuesta (0.5MPa)(1)

Accionamiento manual Lubricación

Posición de montaje

Resistencia a impactos/vibraciones (2) Protección

Electroválvula monoestable de 2 vías de acción directa MÁX.50o

C

Fluido Aire comprimido

10ms o menos (estándar), 15ms o menos (baja potencia) Modelo de pulsador sin enclavamiento Sin lubricación (en caso necesario, utilice aceite de turbinas # 1 ISO VG32)

Libre 300/50m/s2

Resistente al polvo

Nota 1) Según test de funcionamiento dinámico JIS B8374- 1981 (temperatura de bobina 20°C, tensión nominal, sin supresor de picos de tensión).

Nota 2) Resist. a impactos: supera prueba de impactos en direcciones paralela y normal al eje de la empaquetadura (test aplicado a la válvula en estados activado y desactivado) (valor inicial).

Resist. a vibraciones: supera prueba de barrido de frecuencias entre 8.3 y 2000Hz 1 direcciones paralela y normal al eje de la empaquetadura (test aplicado

a la válvula en estados activado y desactivado) (valor inicial).

Entrada eléctrica Tensión nominal Tensión admisible Potencia aparente (AC)∗ Estándar Largos períodos de activación Consumo (DC)∗

Supresor de picos de tensión LED indicador AC DC Conexión Mantenim. Conexión Mantenim. Sin LED Con LED AC DC AC DC Terminal DIN (D) 100V, 110V, 200V, 220V, 240V 6V, 12V, 24V, 48V + –10% de tensión nominal 9.5VA/50Hz, 8VA/60Hz 7VA/50Hz, 5VA/60Hz 3.5VA/50Hz, 3.3VA/60Hz 3VA/50Hz, 2.8VA/60Hz 4W (estándar), 2W (bajo consumo) 4.3W (estándar), 2.3W (bajo consumo)

Varistor

Diodo (12V DC o menor: varistor) Luz de neón

LED ∗ A tensión nominal

Instalaciones combinadas

La Serie VK300 se puede montar en la placa base (VV5K3) de la serie VK3000.

(2)

VK300

Forma de pedido

Construcción

Lista de componentes

Símbolo

Nº w e q Designación Resina Resina Material Aleación de aluminio Observaciones Platino Negro Negro Cubierta Cuerpo Culata

Montaje individual

VK332

VK334

Montaje en placa base

∗ Consulte con SMC sobre la tensión aplicable.

Opción de válvula

— V Y W E Estándar Vacío Bajo consumo Vacío/bajo consumo Largos períodos de activación

01 (con placa base unitaria) —

18

∗ No se dispone de DOZ dado que se dispone de LED incorporado en el conector.

LED indicador y supresor de picos de tensión

— Ninguno

S Con supresor de picos de tensión

Z Con LED indicador y supresor de _{picos de tensión (sólo modelo D)}

Tensión nominal

1 2 3 4 5 6 7 100V AC 50/60Hz 200V AC 50/60Hz 110V AC 50/60Hz 220V AC 50/60Hz 24V DC 12V DC 240V AC 50/60Hz 9 Otros, menos de 240VAC

Entrada eléctrica

D: Terminal DIN DO: Terminal DIN ∗

(sin conector)

∗ Véase la referencia del conector en la p.2.3-10.

∗ Conexión P, R: M5

Conexión (conexión A)

M5 M5 01 1 8

1 D

M5

1 D

01

∗ ∗ ∗

Sin placa base unitaria

Conexión

Opción

— F Ninguno Con fijación (no montada)

Referencia

Designación Ref. Nota Fijación Junta de sellado del bloque VK300-43-2A VK300-41-1A VK300-41-2A Con tornillo Con tornillo para montaje individual

Con tornillo para montaje en placa base

Q

Rc (PT) F G (PF) N NPT T NPTF

Rosca

Consulte con SMC en caso de

tensiones diferentes (9).

Order Made

Clase protección

(3)

VK

SY

SYJ

VZ

VT

VP

VG

VQ

VQZ

VV3K3-S42-05-01 VV3K3-20-04 Estaciones Sistema de conexionado

ALIM. común/ESC. común ALIM. común/ESC. individual

de 1 a 20 estaciones

Montaje individual, montaje en placa base Montaje individual

Serie

VK300

Bloque

Características técnicas

ALIM. común/ESC. común

Tipo 20/Montaje individual

(salida roscada A parte superior)

Forma de pedido

Electroválvula

aplicable

VK332--M5-Q VK332--01-Q Conjunto placa ciega aplicable VK300-42-1A Fijación VK300-43-1A

VV3K3

20

05 Q

Opción

— Ninguno F Con fijación (no montada)

Estaciones

1 estación 20 estaciones 01 20 ... ... Rc (PT) G (PF) NPT 00F -00N

Rosca (conex. P, R)

NPTF 00T

Código de la zona de origen

Código E Zona Japón, Asia Austria Europa

-Tipo 40/Montaje en placa base

(salida roscada A parte inferior)

Forma de pedido

Electroválvula

aplicable

VK334--Q Conjunto placa ciega aplicable VK300-42-1A Fijación VK300-43-1A

VV3K3

40

05

01 Q

Opción

— Ninguno F Con fijación (no montada)

Estaciones

1 estación 20 estaciones 01 20 ... ...

Rosca (conexión P, R)

Código de la zona de origen

Código E Zona Japón, Asia Austria Europa - Rc (PT) G (PF) NPT F -N NPTF T

Conexión

01 1/8

Tipo 42/Montaje en placa base

(salida roscada A parte lateral)

Tipo S42

(bobina en el mismo lado que A)

Forma de pedido

Electroválvula aplicable

VK334--Q

Conjunto placa ciega aplicable VK300-42-1A

VV3K3

42

05 Q

Estaciones

1 estación 20 estaciones 01 20 ... ... Rc (PT) G (PF) NPT F -N

Rosca (conex. P, R)

NPTF T

Código de la zona de origen

-01

Conexión

01 C4 Cassette ø4 C6 Cassette ø6 1 8 — S Bobina en lado opuesto a A Bobina en el mismo lado que A

Dirección de la

electroválvula

ALIM. común/ESC. individual

Tipo 21/Montaje individual

(salida roscada A parte superior)

Forma de pedido

Electroválvula aplicable

VK332--M5-Q VK332--01-Q

VV3K3

21

05 Q

Estaciones

1 estación 20 estaciones 01 20 ... ... Rc (PT) G (PF) NPT 00F -00N

Rosca (conex. P, R)

NPTF 00T

Código de la zona de origen

(4)

-VK300

Combinación de electroválvula, junta de sellado y placa base

Montaje individual de 3 vías: VK332

Base aplicable

VV3K3-20 21 VV5K3-20 21 Placa base

Montaje en placa base de 3 vías: VK334

Base aplicable

VK300-45-1 Placa base unitaria VV3K3-40 (S) 42 VV5K3-40 (S) 41 (S) 42 Placa base

Nota 1) La dirección de montaje es fija, de manera que no se ha de montar en el lado opuesto.

Combinaciones de conjunto placa ciega y placa base

(5)

VK

SY

SYJ

VZ

VT

VP

VG

VQ

VQZ

VK300

Grommet: VK332-

G-M5

Montaje individual/Dimensiones

Terminal DIN: VK332-

D-M5-Q

Véase otras dimensiones en el tipo grommet.

Grommet: VK334-

G-01

Montaje en placa base/Dimensiones

Terminal DIN: VK334-

D-01-Q

Véase otras dimensiones en el tipo grommet..

Nota: ahora se dispone de esta

serie de válvulas sólo con

conector DIN.

Nota: ahora se dispone de esta

serie de válvulas sólo con

conector DIN.

(6)

VV3K3-20- Estación -Q

L1 L2 1 35 27 2 54 46 3 73 65 4 92 84 5 111 103 6 130 122 7 149 141 8 168 160 9 187 179 10 206 198 11 225 217 12 244 236 13 263 255 14 282 274 15 301 293 16 320 312 17 339 331 18 358 350 19 377 369 20 396 388 L3 13 32 51 70 89 108 127 146 165 184 203 222 241 260 279 298 317 336 355 374 n L n: estación

Montaje individual (montaje superior)

Montaje tipo 20

Grommet: G

Terminal DIN: D

L: Dimensiones

VK300

n1=número de VK300

Nota: ahora se dispone de esta

serie de válvulas sólo con

conector DIN.

(7)

VV3K3-21- Estación-Q

VK

SY

SYJ

VZ

VT

VP

VG

VQ

VQZ

VK300

Montaje individual (montaje superior)

Montaje tipo 21

Grommet: G

Terminal DIN: D

L: Dimensiones

L1 L2 1 38 27 2 57 46 3 76 65 4 95 84 5 114 103 6 133 122 7 152 141 8 171 160 9 190 179 10 209 198 11 228 217 12 247 236 13 266 255 14 285 274 15 304 293 16 323 312 17 342 331 18 361 350 19 380 369 20 399 388 n L n: estación n1=número de VK300

Nota: ahora se dispone de esta

serie de válvulas sólo con

conector DIN.

(8)

VV3K3-40- Estación -01-Q

Montaje en placa base (montaje individual)

Montaje tipo 40

Grommet: G

Terminal DIN: D

L: Dimensiones

L1 L2 1 37 27 2 56 46 3 75 65 4 94 84 5 113 103 6 132 122 7 151 141 8 170 160 9 189 179 10 208 198 11 227 217 12 246 236 13 265 255 14 284 274 15 303 293 16 322 312 17 341 331 18 360 350 19 379 369 20 398 388 L3 13 32 51 70 89 108 127 146 165 184 203 222 241 260 279 298 317 336 355 374 n L n: estación

VK300

Nota: ahora se dispone de esta

serie de válvulas sólo con

conector DIN.

(9)

Bobina lado conexión A:

VV3K3-S42- Estación -

-Q

Enchufe rápido incorporado: VV3K3-42- Estación -C4, C6-Q

VV3K3-42- Estación -01-Q

VK

SY

SYJ

VZ

VT

VP

VG

VQ

VQZ

VK300

Montaje en placa base (montaje lateral)

Montaje tipo 42

Grommet: G

Terminal DIN: D

Véanse otras dimensiones en el dibujo superior.

L1 L2 1 38 28 2 57 47 3 76 66 4 95 85 5 114 104 6 133 123 7 152 142 8 171 161 9 190 180 10 209 199 11 228 218 12 247 237 13 266 256 14 285 275 15 304 294 16 323 313 17 342 332 18 361 351 19 380 370 20 399 389 n L

Véanse las dimensiones del terminal DIN en el dibujo superior.

Nota: ahora se dispone de esta

serie de válvulas sólo con

conector DIN.

Nota: ahora se dispone de esta

serie de válvulas sólo con

conector DIN.

(10)

VK300

Lea detenidamente las instrucciones antes de su uso. Véase en las p.0-33 a 0-36 las normas de seguridad y precauciones generales.

Precauciones

Precaución

Uso del conector DIN

Desconecte la alimentación de aire y de corriente antes de montar/ desmontar el conector. Ahora puede llevar a cabo con seguridad el contacto a presión del cable y el enchufe y el montaje del conector.

qAfloje el tornillo de fijación y extraiga el conector del borne de la electroválvula.

wRetire el tornillo e instale el destornillador en la ranura cercana a la parte inferior del borne para separar el borne y el encapsulado.

eAfloje el tornillo del borne, coloque el extremo pelado del cable en el borne según los métodos de conexión adecuados y apriételos firmemente con los tornillos.

rApriete la tuerca de fijación para asegurar el cable.

LED indicador y supresor de picos de tensión

Uso de vacío: VK33

V (VK33

W)

•Ref. conector: K31 •Ref. conector con LED

Estándar, Y, V, WLargos períodos _{de activación (E)}

Tensión nominal Terminal DIN (D) AC DC 24V 48V DC 6V 12V Símbolo S Z S Z S Z Sin LED Con LED Sin LED Con LED Sin LED Con LED

Tensión nominal Símbolo

100V AC 100V Ref. K33 200V AC 200V 220V AC 220V K32 110V AC 110V 240V AC 240V 6V DC 6V 12V DC 12V 24V DC 24VD 48V DC 48VD

•Esquema eléctrico para el concetor con LED

Precauciones cuando se conectan 24V DC o más: en el caso del modelo grommet, conecte el lado positivo (+) con el cable rojo y el lado negativo (–) con el negro. En el ter-minal DIN, conecte el lado positivo (+) con el terter-minal Nº1 del conector y el negativo (–) con el terminal Nº 2. [Véanse las indicaciones en el borne].

∗Para 12V DC o menos, conecte el lado positivo (+) y el negativo (–) en cualquier dirección.

•Terminal DIN

∗_Indicación

AC, 12V DC o menos 24V DC o más

En contraste con el producto estándar, esta válvula con especifiaciones de vacío tiene menos fugas a bajas presiones, característica que deberá tenerse en cuenta en casos de uso de esta válvula con apli-caciones de vacío.

1. Dadas las fugas de esta válvula, no deberá ser utilizada para mantener el vacío (o presión) en un recipiente de presión.

Modelo de largos períodos de activación: VK33

E

Este producto debe utilizarse para largos perío-dos de activación.

1. Dado que el producto se utiliza para largos períodos de activación, no es idóneo para uso fre-cuente. Consulte con SMC si se va a utilizar como máximo una vez al día, incluyendo funcionacmien-to con bajas frecuencias.

2.Asegúrese de conectarlo al menos una vez cada 30 días.

Caudal

Véase la información del caudal en la p.0-36.

Precaución

Utilice el cable aislado (ø3.5 a ø7) para el cableado que cumpla la norma IP65 (construcción de protec-ción).

Apriete la tuerca de fijación y el tornillo de fijación según el par especificado.

•Cambio de dirección de entrada

Después de separar el borne y encapsulado, monte el encapsulado en cualquier posición (total 4 direcciones, 90°). De esta forma se cambiará la dirección de entrada. ∗Evite dañar el LED con los cables, en caso de que lo tenga.

(en el caso del bloque, el cambio de la dirección de la entrada eléctrica estará limitado dependiendo de la posición de montaje). •Precauciones

Inserte y tire del conector verticalmente, sin inclinarlo a un lado.

•Cable aplicable Diám. ext. cable: ø3.5 a ø7

(referencia) cables de 2 y 3 hilos de 0.5mm2

equiv-alente a JISC3306.

Precaución

(11)

VK

SY

SYJ

VZ

VT

VP

VG

VQ

VQZ

Electroválvula

de 3 vías de acción directa

(12)

Electroválvula de 3 vías de acción directa

Tipos 20 y 21 Tipo 40 Tipo 42 Tipo S42 1 (P) 3 (R)

Serie

VKF300

Fácil accionamiento manual

Dado que la electroválvula dispone de 2 accionamientos

manuales, uno en la parte superior y otro en el lateral, la

válvula no se ve afectada por el espacio de montaje ni

por la dirección de entrada de los tubos.

Varias direcciones de

entrada

Orificio de salida: el montaje permite un giro de

360 °

en las 2 direcciones de entrada (A) (en

intervalos de 90

°

).

Diseño compacto y

gran capacidad de

caudal

Espesor del cuerpo 18mm

N

l

/min 245 (estándar: tipo montaje en placa base)

N

l

/min 196 (estándar: tipo montaje individual)

Resistente al ozono

(Serie 80-)

FKM (goma fluorada) se utiliza para los fluidos

en contacto con los materiales de goma y es

incluso resistente al ozono.

Orificios universales

Convertibles a N.C/N.A. conectando la

alimentación de aire al orificio 1(P) o 3(R).

Libre utilización de válvulas de 2 vías o

válvulas de selección.

Aplicación para vacío

(–101.2kPa)

(fugas de 1.8 N

l

/min o menos con He)

(13)

VK

SY

SYJ

VZ

VT

VP

VG

VQ

VQZ

Forma de pedido de las válvulas

VKF333

VKF334

01

-1/8 (con placa base unitaria) Sin placa base unitaria

Conexión

M5 01 M5 1/8 (conexión A)

Conexión

Entrada eléctrica

1 2 3 4 5 6 7 9

Tensión nominal

-S Z Ninguno

Con supresor de picos de tensión Con LED/supresor de picos de tensión (sólo tipo D) V Y∗ W∗ E∗ Estándar Para vacío

Para bajo consumo de energía Para vacío/bajo consumo de energía Para largos períodos de activación

Opción de válvula

Montaje sobre

placa base

VKF332

Montaje individual

(tipo simple)

Montaje individual

(para bloque)

Modelos

100VAC 50_/₆₀_Hz 200VAC 50_/₆₀_Hz 110VAC 50_/₆₀_Hz 220VAC 50_/₆₀_Hz 24VDC 12VDC 240VAC 50_/₆₀_Hz

Otros, menos de 240VAC

Área efectiva mm2 (Nl/min) Rango de presión de trabajo MPa {kgf/cm2_} Conexión

Modelo de válvula Peso g

(tipo grommet) 3.6 (196) 2.7 (147) 2.7 (147) 3.6 (196) 2.7 (147) 4.5 (245) 2.7 (147) 2.7 (147) 4.5 (245) 2.7 (147) 80 120 Nota 1) M5 1/8 Montaje individual Montaje en placa base 0 a 0.7 {0 a 7.1} 0 a 0.7 {0 a 7.1} –101.2kPa a 0.1 {1Torr a 1} –101.2kPa a 0.1 {1Torr a 1} 1/8 VKF33

VKF33 Y (para bajo consumo de energía, DC2W)

VKF33 E (para largos períodos de activación)

VKF33 V (para vacío)

VKF33 W (para bajo consumo de energía/vacío)

VKF334

VKF334Y (para bajo consumo de energía, DC2W)

VKF334E (para largos períodos de activación)

VKF334V (para vacío)

VKF334W (para bajo consumo de energía/vacío)

2 3 2 3 2 3 2 3 2 3

Nota 1) VKF332 ( ): Añadir 10g a cada uno cuando disponga de fijación.YE V W Símbolo Terminal tipo D-DIN

5 G

M5

5 G

M5

5 G

01

(A) 2 3 (R) 1 (P)

∗Dado que el conector dispone de LED incorporado, no existe ref. para DOZ.

∗Consúltenos por separado acerca de la tensión aplicable.

Terminal DO-DIN∗ (sin conector)

LED/con supresor de

picos de tensión

Todas las tensiones nominales

Order Made

Consulte con SMC en caso de tensiones diferentes (9).

(con fijación)

Q

— Rc (PT) F G (PF) N NPT T NPTF

Rosca

Electroválvula

de 3 vías

de acción

directa

Electroválvula

de 3 vías de acción directa

(14)

Características técnicas estándar

Construcción

Símbolo

Tipo montaje sobre placa base

Electroválvula monoestable de 2 posiciones de modelo de accionamiento directo Aire comprimido

Máximo 50°C

10ms o menos (estándar), 15ms o menos (tipo de bajo consumo de energía) Pulsador sin enclavamiento

No necesaria (en caso de lubricar, utilice aceite de turbina clase 1 ISO VG32) Cualquiera 300/50 m/s2 Resistente al polvo Terminal DIN (D) 100V, 110V, 200V, 220V, 240V 6V, 12V, 24V, 48V ±10% de tensión nominal 9.5VA/50Hz, 8VA/60Hz 7VA/50Hz, 5VA/60Hz 3.5VA/50Hz, 3.3VA/60Hz 3VA/50Hz, 2.8VA/60Hz 4W (estándar), 2W (tipo de bajo consumo) 4.3W (estándar), 2.3W (tipo de bajo consumo)

Varistor

Diodo (varistor para 12VDC o menos) Bombilla de neón

LED

Tipo de actuación Fluido

Temperatura ambiente y de fluido

Tiempo de respuesta (a 0.5MPa {5.1kgf/cm2_})Nota 1)

Funcionamiento manual Lubricación

Posición de montaje

Resistencia a impactos/vibraciones Nota 2)

Protección Entrada eléctrica Tensión nominal

Fluctuación de voltaje admisible Potencia

aparente (AC)

Consumo de potencia (DC) Supresor de picos de tensión LED indicador

Características técnicas de la válvula

Características eléctricas Conexión Mantenida Conexión Mantenida Sin LED Con LED AC DC AC DC Estándar Largos períodos de activación AC DC Nº 1 2 3 4 Material – Aleación ligera Aleación ligera Aluminio Conjunto bobina

Placa base unitaria Cuerpo Corredera/manguito Designación

Lista de componentes

Observaciones Para VKF334: VKF300-S-F o M5 01 (A) 2 3 (R) 1 (P) P R 1(P) 2(A) 3(R)

Nota 1) Según la prueba de funcionamiento dinámico JIS B8374-1981 (temperatura de bobina 20°C, tensión nominal, sin

supresor de picos de tensión.

∗ Cuando está equipado con supresor de picos de tensión/bobina DC, se produce un retraso de aprox. 20 a

30m/seg. en el tiempo de respuesta

Nota 2) Resistencia a impactos: supera prueba de impacto en direcciones paralela y normal al eje de la empaquetadura (test aplicado a la válvula en estado activado y desactivado) (valor inicial).

Resistencia a vibraciones: supera prueba de barrido de frecuencias entre 8.3 y 2000Hz en direcciones paralela y normal al eje de la empaquetadura (test aplicado a la válvula en estados activado y desactivado) (valor inicial).

Tipo montaje individual

(15)

VK

SY

SYJ

VZ

VT

VP

VG

VQ

VQZ

Dimensiones/Tipo monoestable

Grommet:

VKF332

-

G

-

M5 01

Terminal DIN:

VKF332

-

D

- -Q

M501

Tipo montaje individual

Grommet:

VKF334

-

G

-01

Terminal DIN:

VKF334

-

D

-01-Q

Tipo montaje en placa base

Véase el tipo grommet en caso de dimensiones diferentes.

Accionamiento manual (sin enclavamiento) Accionamiento manual (sin enclavamiento) 17 1/8, M5 (conexión A) 1 18.5 20.5 32 2.3 59 68 Aprox. 300 (longitud de cable) 28.5 27 mPm 63 27 50.5 58

Diám. ext. hilo aplicable ø4 a ø6.5

33.5 16.7 10 12.7 20 Accionamiento manual (sin enclavamiento) Accionamiento manual (sin enclavamiento) 26 4 18.5 20.5 3 48.5 Aprox. 300 (longitud de cable) 2-ø4.3 (orificios de montaje) 32 59 68 3 27 78 70.5 13.5 11 33.5 7.5 43.5 12

Diám. ext. hilo aplicable ø4 to ø6.5 A A P R 13.5 11 7.5 12 43.5 3- 1/8 (conexiones P, A, R) P R 26 4 18.5 20.5 3 32 71.5 Máx. 10 A Máx. 10 71.5 32 2.3 A 29 25 2-ø3.5 (orificios de montaje) 13.7 24 2-M5 (conexiones P, R) 0.5 0.5 P R

Nota: ahora se dispone de

esta serie de válvulas

sólo con conector DIN.

Nota: ahora se dispone de esta

serie de válvulas

sólo con conector DIN.

(16)

Forma de pedido

Tipo montaje individual

Tipo montaje en placa base

Modelo 20/para tipo montaje individual

(salida roscada A parte superior)

Forma de pedido

Electroválvulas aplicables

VKF333

-

-M5-Q

VKF333

-

-01-Q

Fijación VK300-43-1A

ALIM. común, ESC. común

ALIM. común, ESC. individual

VV3KF3-20

05 Estaciones válvula

Opción

-F

Ninguno Con fijación (no montada)

Tipo 40/para tipo montaje en placa base

(salida roscada A parte inferior)

Forma de pedido

Electroválvulas aplicables

VKF334

-

-Q

Conjunto placa ciega aplicable VK300-42-1A Fijación VK300-43-1A

VV3KF3-40

05

01 Estaciones válvula

Conexión

01 Rc(PT) 1/8

Opción

-F Ninguno Con fijación (no montada)

Tipo 21/para tipo montaje individual

(salida roscada A parte superior)

Forma de pedido

Electroválvulas aplicables

VKF333

-

-M5-Q

VKF333

-

-01-Q

VV3KF3-21

05 Estaciones válvula

Tipo 42/para tipo montaje en placa base

(salida roscada A parte lateral)

Tipo S42 (bobina en el mismo lado que A)

Forma de pedido

Electroválvulas aplicables

VKF334

-

-Q

VV3KF3

42

05

01 Estaciones válvula

Conexión

01 C4 C6 Rc(PT) 1/8 Cassette ø4 Cassette ø6

Dirección bobina

-S Bobina en el lado opuesto a A Bobina en el mismo lado que A 01 20 … 1 estación 20 estaciones … 01 20 … 1 estación 20 estaciones … 01 20 … 1 estación 20 estaciones … Conex. A: 1/8, M5 Conex. A: 1/8, M5 Conex. P: 1/8 Conex. P:1/8 Conex. R: 1/8 Conex. P: 1/8 Conex. R: 1/8 Conex. R:1/8 Conex. P: 1/8 Conex. R: 1/8 Conex. A: 1/8 Conex. A: 1/8

Código de la zona de origen

Código E Zona Japón, Asia Austria, Inglaterra Europa

-Q

Q

Rc (PT) G (PF) NPT 00F -00N

Rosca (conexión P, R)

NPTF 00T

Código de la zona de origen

Código E Zona Japón, Asia Austria, Inglaterra Europa - Rc (PT) G (PF) NPT 00F -00N

Rosca (conexión P, R)

NPTF 00T

Código de la zona de origen

-Rosca (conexión P, R)

Rc (PT) G (PF) NPT F -N NPTF T

Código de la zona de origen

-Rosca (conexión P, R)

Rc (PT) G (PF) NPT F -N NPTF T

Serie

VKF300

(17)

VK

SY

SYJ

VZ

VT

VP

VG

VQ

VQZ

Dimensiones/Montaje

Grommet:

G

Terminal DIN:

D

Tipo montaje individual

Grommet:

G

Terminal DIN:

D

n: estaciones n: estaciones n L n L L1 L2 L3 1 35 27 13 L1 L2 1 38 27 2 57 46 3 76 65 4 95 84 5 114 103 6 133 122 7 152 141 8 171 160 9 190 179 10 209 198 11 228 217 12 247 236 13 266 255 14 285 274 15 304 293 16 323 312 17 342 331 18 361 350 19 380 369 20 399 388 2 54 46 32 3 73 65 51 4 92 84 70 5 111 103 89 6 130 122 108 7 149 141 127 8 168 160 146 9 187 179 165 10 206 198 184 11 225 217 203 12 244 236 222 13 263 255 241 14 282 274 260 15 301 293 279 16 320 312 298 17 339 331 317 18 358 350 336 19 377 369 355 20 396 388 374 L: Tabla de dimensiones

ALIM. común, ESC. común/Montaje superior

Montaje tipo 20

ALIM. común, ESC. individual/Montaje superior

Montaje tipo 21

67.5 59 19 17 2 L2 L1 4 1 Accionamiento manual (sin enclavamiento) P = 19 13.5 RP 2-ø4.5 (orificios de montaje) 7 8 26 47.5 72 0 34 2.3 4- 1/8 (conexiones P, R) 78.5 71 LED (sólo tipo DZ) Máx .10 71.5 47.5 7 8 72 0 34

4- 1/8 (conex. P, R) 67.5 59 32 17 2 5 1 P = 19 13.5 L2 5.5 L1 Accionam. manual (sin enclavamiento) 2-ø4.5 (orificios de montaje) n- 1/8, M5 (conexión A) 2- 1/8 (conex. P) 2- 1/8 (conexiones P) 47.5 11 19 35

Diám. ext. hilo aplicable ø4 a ø6.5 78.5 71 LED (sólo tipo DZ) Máx .10 71.5 47.5 11 19 35 A PR A A n- 1/8, M5 (conexión A) A A A P P L: Tabla de dimensiones 2-ø4.5 (orificios montaje fijaciones) 4-M3, prof. 6

(tornillos montaje fijación) Aprox. 300

(longitud de cable) 4 L3 7 7 15.5 20 25 49 n- 1/8 (conex. R) P = 19 19 11 20 26 49 Aprox. 300 (longitud de cable) R R

Nota: ahora se dispone de

esta serie de válvulas

sólo con conector DIN.

Nota: ahora se dispone de esta

serie de válvulas sólo con

conector DIN.

(18)

Tipo montaje en placa base

ALIM. común, ESC. común/Montaje inferior

Montaje tipo 40

Terminal DIN:

D

n: estaciones n L L1 L2 L3 1 37 27 13 2 56 46 32 3 75 65 51 4 94 84 70 5 113 103 89 6 132 122 108 7 151 141 127 8 170 160 146 9 189 179 165 10 208 198 184 11 227 217 203 12 246 236 222 13 265 255 241 14 284 274 260 15 303 293 279 16 322 312 298 17 341 331 317 18 360 350 336 19 379 369 355 20 398 388 374 L: Tabla de dimensiones mPm 20.5 25 30 53.5

Aprox. 300 (longitud de cable)

7 L3 7 5 19.5 23 8 P = 19 16 n–1/8 (conexión A) 4-ø4.5 (orificios montaje fijaciones)

4– 1/8 (conexiones P, R) 83 75.5 LED (sólo tipo DZ.) 23 71.5 Máx .10 8 39 1.5 10.5 49.5

Dimensiones/Montaje

Grommet:

G

67.5 59 1 20.5 L2 L1 P = 19 13.5 5 Accionamiento manual (sin enclavamiento) 2–ø4.5 (orificios de montaje) P R P R 4-M3 prof. 6

(tornillos montaje fijación)

8 23 39 2.3 1.5 31 10.5 49.5 4– 1/8 (conexiones P, R)

Nota: ahora se dispone de esta

serie de válvulas sólo con

conector DIN.

(19)

VK

SY

SYJ

VZ

VT

VP

VG

VQ

VQZ

mPm

Electroválvula de 3 vías de acción directa

Serie

VKF300

Tipo montaje en placa base

ALIM. común, ESC. común/Montaje lateral

Montaje tipo 42

ALIM. común, ESC. común/Montaje lateral: en la misma dirección que la bobina

Montaje tipo S42

Grommet:

G

Terminal DIN:

D

Grommet:

G

Terminal DIN:

D

n: estaciones n L L1 L2 1 38 28 2 57 47 3 76 66 4 95 85 5 114 104 6 133 123 7 152 142 8 171 161 9 190 180 10 209 199 11 228 218 12 247 237 13 266 256 14 285 275 15 304 294 16 323 313 17 342 332 18 361 351 19 380 370 20 399 389 67.5 20.5 59 P = 19 14 5 L2 L1 Accionamiento manual (sin enclavamiento) 2-ø4.5 (orificios de montaje) 4– 1/8 (conex. P, R) 4– 1/8 (conexiones P, R) 4– 1/8 (conexiones P, R) 4– 1/8 (conexiones P, R) 11.5 18 39 8.5 11.5 49.5

Diám. ext. hilo aplicable ø4 a ø6.5 83 75.5 LED (sólo tipo DZ.) 11.5 18 71.5 Máx .10 39 8.5 11.5 49.5 L1 L2 5 P = 19 14 2–ø4.5 (orificios de montaje) Accionamiento manual (sin enclavamiento) 67.5 59 2 18.5 11.5 18 37 49.5 11.5 8.5 49.5 11.5 8.5 11.5 18 ₃₇ LED (sólo tipo DZ) 75.5 83 Máx .10 71.5 L: Tabla de dimensiones P R P R R P R P n– 1/8 (conexión A) 18 25 31

53.5 P = 19 14.5 A A n– 1/8 (conexión A) Accionamiento manual (sin enclavamiento) P = 19 20 18 25 31 53.5

A A

Nota: ahora se dispone de

esta serie de válvulas

sólo con conector DIN.

Nota: ahora se dispone de esta

serie de válvulas sólo con

conector DIN.

(20)

Funcionamiento del accionamiento manual

Montaje de las válvulas

Advertencia

Dado que el equipo conectado se activará cuando se utilice el accionamiento manual, confirme antes que las condiciones sean seguras.

La electroválvula dispone de 2 accionamientos manuales, uno en la parte superior y otro en un lateral (lado de la bobina). Si se pulsa cualquiera de los accionamientos manuales en la dirección

de la flecha (→) hasta que haga tope

(aprox. 1mm), se activará y luego se desactivará cuando se suelte el accionamiento.

El casquillo podrá resultar dañado si se ⋅

Precaución

Después de comprobar la colocación de las juntas de sellado, apriete los tornillos según el par de apriete que indica la tabla inferior.

LED/supresor de picos de tensión

Uso del conector DIN

Pulsador sin enclavamiento (herramienta necesaria)

Par de apriete adecuado N⋅m {kgf⋅cm} 0.6 a 0.8 {6 a 8} AC 12 VDC o menos 24 VDC o más

Terminal DIN (D) símb.Ref.

Sin LED Sin LED Sin LED Con LED Con LED Con LED S S S Z Z Z

Precauciones relativas a la conexión de 24V o más DC

En el caso del tipo grommet, conecte el lado positivo (+) con el cable rojo y el lado negativo (–) con el cable negro. En el caso del terminal DIN, conecte el lado positivo (+) con el terminal nº 1 del conector y el lado negativo (–) con el terminal nº 2 (véanse las marcas en el borne).

∗ Para 12V o menos DC el lado positivo (+) y el lado negativo (–) se pueden conectar en cualquier dirección.

•

Terminal DIN

∗ Indicaciones

• Procedimiento de conexión

1.Afloje el tornillo de fijación y extraiga el conector del borne de la electroválvula.

2.Extraiga el tornillo de fijación, introduzca un destornillador de cabeza plana en la ranura del terminal y ábralo a la fuerza, separando el borne del encapsulado. 3.Afloje los tornillos (ranurados) del

borne, introduzca los hilos de los cables en los bornes según el método de conexión y apriételos firmemente con los tornillos.

4. Sujete el cable mediante la tuerca de fijación.

• Cambio de la dirección de entrada

Después de separar el borne y el encapsulado, se podrá cambiar la dirección de entrada del cable, colocando el encapsulado en la dirección deseada (4 direcciones a

intervalos de 90° increments).

∗ En caso de disponer de LED, evite dañar el LED con los cables, etc.

• Precauciones

Inserte y extraiga el conector verticalmente, sin inclinarlo a un lado.

• Cables compatibles

Diámetro exterior del cable: ø4 a ø6.5 (referencia)

0.5mm2 equivalente a JISC3306, 2

hilos o 3 hilos

• Ref. conector: K31

• Ref. del conector con LED

• Diagrama del circuito del conector con LED

Tensión nominal 100VAC 200VAC 240VAC 6VDC 12VDC 24VDC 48VDC Ref. K33 K32 Código voltaje A1 A2 A3 LW06 LW2 LD4 LD8

Para AC y 12V o menos DC Para 24V o menos DC

Diám. orificio ø5 ø9 Tornillo de montaje Casquillo AC Diagrama del circuito

12VDC o menos Diagrama del circuito

24VDC o más Diagrama del circuito
