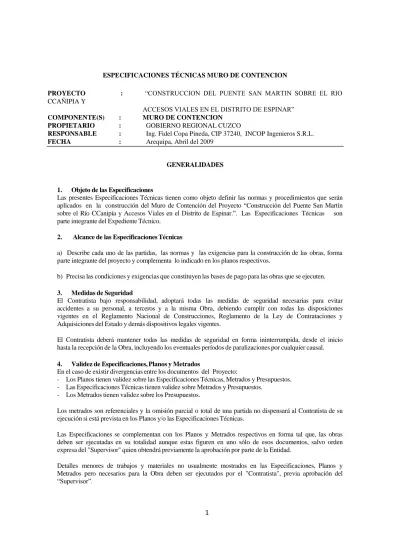

ESPECIFICACIONES TÉCNICAS MURO DE CONTENCION
PROYECTO : “CONSTRUCCION DEL PUENTE SAN MARTIN SOBRE EL RIO CCAÑIPIA Y
ACCESOS VIALES EN EL DISTRITO DE ESPINAR”
COMPONENTE(S) : MURO DE CONTENCION
PROPIETARIO : GOBIERNO REGIONAL CUZCO
RESPONSABLE : Ing. Fidel Copa Pineda, CIP 37240, INCOP Ingenieros S.R.L. FECHA : Arequipa, Abril del 2009
GENERALIDADES
1. Objeto de las Especificaciones
Las presentes Especificaciones Técnicas tienen como objeto definir las normas y procedimientos que serán aplicados en la construcción del Muro de Contención del Proyecto “Construcción del Puente San Martín sobre el Río CCanipía y Accesos Viales en el Distrito de Espinar.”. Las Especificaciones Técnicas son parte integrante del Expediente Técnico.
2. Alcance de las Especificaciones Técnicas
a) Describe cada uno de las partidas, las normas y las exigencias para la construcción de las obras, forma parte integrante del proyecto y complementa lo indicado en los planos respectivos.
b) Precisa las condiciones y exigencias que constituyen las bases de pago para las obras que se ejecuten. 3. Medidas de Seguridad
El Contratista bajo responsabilidad, adoptará todas las medidas de seguridad necesarias para evitar accidentes a su personal, a terceros y a la misma Obra, debiendo cumplir con todas las disposiciones vigentes en el Reglamento Nacional de Construcciones, Reglamento de la Ley de Contrataciones y Adquisiciones del Estado y demás dispositivos legales vigentes.
El Contratista deberá mantener todas las medidas de seguridad en forma ininterrumpida, desde el inicio hasta la recepción de la Obra, incluyendo los eventuales períodos de paralizaciones por cualquier causal. 4. Validez de Especificaciones, Planos y Metrados
En el caso de existir divergencias entre los documentos del Proyecto:
- Los Planos tienen validez sobre las Especificaciones Técnicas, Metrados y Presupuestos. - Las Especificaciones Técnicas tienen validez sobre Metrados y Presupuestos.
- Los Metrados tienen validez sobre los Presupuestos.
Los metrados son referenciales y la omisión parcial o total de una partida no dispensará al Contratista de su ejecución si está prevista en los Planos y/o las Especificaciones Técnicas.
Las Especificaciones se complementan con los Planos y Metrados respectivos en forma tal que, las obras deben ser ejecutadas en su totalidad aunque estas figuren en uno sólo de esos documentos, salvo orden expresa del "Supervisor" quien obtendrá previamente la aprobación por parte de la Entidad.
Detalles menores de trabajos y materiales no usualmente mostrados en las Especificaciones, Planos y Metrados pero necesarios para la Obra deben ser ejecutados por el "Contratista", previa aprobación del “Supervisor”.
2
5. ConsultasTodas las consultas relativas a la construcción, serán efectuadas al "Supervisor" mediante un Cuaderno de Obra, quien absolverá las respuestas por el mismo medio.
6. Similitud de Materiales o Equipos
Cuando las Especificaciones Técnicas o Planos indiquen "igual o similar", sólo el "Supervisor" decidirá sobre la igualdad o semejanza.
7. Inspección
Todo el material y la mano de obra empleada, estarán sujetos a la Inspección por el “Supervisor” en la oficina, taller u obra, quien tiene el derecho a rechazar el material que se encuentre dañado, defectuoso o por la mano de obra deficiente, que no cumpla con lo indicado en los Planos o Especificaciones Técnicas. Los trabajos mal ejecutados deberán ser satisfactoriamente corregidos y el material rechazado deberá ser reemplazado por otro aprobado, por cuenta del Contratista.
El Contratista deberá suministrar sin cargo para la Entidad ni su representante el “Supervisor”; todas las facilidades razonables, mano de obra y materiales adecuados para la inspección y pruebas que sean necesarias.
8. Materiales y Mano de Obra
Todos los materiales adquiridos o suministrados para las obras que cubren estas especificaciones, deberán ser nuevos, de primer uso, de utilización actual en el Mercado Nacional e Internacional, de la mejor calidad dentro de su respectiva clase.
Los materiales que se expendan envasados deberán entrar a la Obra en sus recipientes originales, intactos y debidamente sellados.
Los materiales deben ser guardados en la Obra en forma adecuada sobre todo siguiendo las indicaciones dadas por el Fabricante o manuales de instalaciones.
9. Trabajos
El Ingeniero Residente tiene que notificar por escrito al “Supervisor” de la Obra sobre la iniciación de sus labores para cada frente y/o etapa de trabajo.
Al inicio de la obra el Contratista podrá presentar al “Supervisor” las consultas técnicas para que sean debidamente absueltas.
Cualquier cambio durante la ejecución de la Obra que obligue a modificar el Proyecto Original será resuelto por la Entidad a través del Proyectista o el “Supervisor” para lo cual deberá presentarse un plano original con la modificación propuesta.
10. Cambios solicitados por el Contratista
El Contratista podrá solicitar por escrito y oportunamente cambios al Proyecto, para lo cual deberá sustentar y presentar los planos y especificaciones para su aprobación por la Entidad y el Proyectista.
11. Cambios Autorizados por la Entidad
La Entidad podrá en cualquier momento a través del “Supervisor” por medio de una orden escrita hacer cambios en los planos o Especificaciones. Los cambios deberán ser consultados al Proyectista. Si dichos cambios significan un aumento o disminución en el monto del presupuesto de obra o en el tiempo requerido para la ejecución se hará el reajuste correspondiente de acuerdo a los procedimientos legales vigentes.
3
12. Compatibilización de los TrabajosEl "Contratista", para la ejecución del trabajo correspondiente a la parte del puente, deberá verificar o programar cuidadosamente este proyecto con los correspondientes a los accesos o carretera, con el objeto de evitar interferencias en la ejecución de la construcción total. Si hubiese alguna interferencia deberá comunicarla por escrito al “Supervisor” de las Obras.
El Contratista necesariamente deberá mantener actualizado un programa de trabajo empleando el método CPM o similar.
13. Personal
El Contratista, antes de dar comienzo a la ejecución de la Obra, dará el nombre y número de colegiatura del Ingeniero Residente, quien se hará cargo de la dirección de la obra, así como su curriculum vitae para su aprobación por la Entidad o el “Supervisor”.
14. Movilización
El Contratista bajo su responsabilidad movilizará a la obra y oportunamente, el equipo mecánico, materiales, insumos, equipos menores, personal y otros necesarios para la ejecución de la Obra.
15. Entrega del Terreno para la Obra
El terreno será entregado según Acta pertinente, ratificándose la conformidad con lo indicado en los planos respectivos.
16. Entrega de la Obra Terminada
Al terminar todos los trabajos, el Contratista hará entrega de la obra a la Comisión de Recepción, nombrada por la Entidad de acuerdo a lo señalado en el Reglamento de la Ley de Contrataciones y Adquisiciones del Estado.
Previamente el “Supervisor” hará una revisión final de todas las partes y se establecerá su conformidad de acuerdo a planos y Especificaciones Técnicas. Así mismo, previamente a la recepción de la obra, el Contratista deberá efectuar la limpieza general de toda el área utilizada para la ejecución de la obra incluyendo campamentos, instalaciones, depósitos, desechos, áreas libres, etc.
Las instalaciones y las estructuras definitivas serán sometidas a pruebas en las condiciones más desfavorables y por el tiempo que las Especificaciones lo señalen.
Se levantará un acta en donde se establezca la conformidad de la obra o se establezcan los defectos observados, dándose en este último caso un plazo al Contratista para la subsanación correspondiente. Vencido el cual, se hará una nueva inspección en donde se establezca la conformidad del “Supervisor”. Si al realizarse la segunda inspección subsisten los defectos anotados en la primera inspección, la Entidad podrá contratar con terceros la subsanación por cuenta del Contratista sin perjuicio de la aplicación de las cláusulas que el Contrato de obra establezca y de acuerdo al Reglamento de la Ley de Contrataciones y Adquisiciones del Estado.
17. Materiales Básicos para la Obra
El Contratista tiene conocimiento expreso de la existencia de todos los materiales básicos en el lugar de la obra, o verá el modo de aprovisionarse, de tal forma que no haya pretexto para el avance de la obra de acuerdo a lo programado.
18. Conocimiento del terreno para la obra y accesos
El Contratista tiene conocimiento expreso de las características y condiciones geográficas y climáticas del lugar para la obra; así como de sus accesos, de tal forma que con la debida anticipación prevea todo lo necesario para el inicio y avance de la obra de acuerdo al programa contractual, asegurando entre otros el transporte de materiales, insumos, equipos y explotación de canteras.
4
19. Especificaciones GeneralesEstas especificaciones se complementarán con lo establecido en las siguientes normas:
- Ultimas Especificaciones de la American Association of State Highway and Transportation Officials (AASHTO - LRFD).
- Normas del American Institute Steel Construction (AISC). - American Concrete Institute (ACI).
- Normas del American Welding Society (AWS).
- Normas del American Society of Testing and Materials (ASTM). - Reglamento Nacional de Construcciones
01.00.00 MUROS DE CONTENCION 01.01.00 TRABAJOS PREELIMINARES
01.01.01 CARTEL DE OBRA (TIPO GIGANTOGRAFIA) DESCRIPCION DE LOS TRABAJOS
Esta partida abarca la fabricación y colocación de un cartel de obra, para su identificación en lo referente al financiamiento, empresa ejecutora, monto de ejecución, plazo de entrega de la obra, etc. MÉTODO DE EJECUCION
El cartel de obra será del tipo Gigantrografía, con la leyenda típica de los carteles que usa la municipalidad de acuerdo al plano, a 3.00 metros del piso y sobre tres pies derechos de rollizos de eucalipto de 4”.
La ubicación del cartel se definirá en Obra, la cual será en un sitio visible que identifique la misma, el mismo que se debe contar con la autorización del Ingeniero Supervisor de Obra.
CALIDAD DE LOS MATERIALES
Se empleara materiales de primera calidad, marco de madera, la gigantografia propiamente dicha (Tipo Gigantografia) y parantes de eucalipto de 4” de diámetro.
SISTEMAS DE CONTROL DE CALIDAD
La calidad del trabajo tendrá un control visual y estará a cargo inicialmente del capataz o maestro de obra, luego por el ingeniero residente y finalmente por el Supervisor de la Obra.
UNIDAD DE MEDIDA Unidad (Und.)
MÉTODOS DE MEDICION
Se medirán las dimensiones del cartel y luego se valorizara la unidad resultante. CONDICIONES DE PAGO
Se pagara la unidad al Precio Unitario del presupuesto de Obra, cuando este colocado, previa aprobación del supervisor de obra.
5
01.01.02 MOVILIZACION Y DESMOVILIZACION DE EQUIPO DESCRIPCIÓN
Esta partida consiste en el traslado de equipo, materiales, campamentos y otros, que sean necesarios al lugar en que desarrollará la obra antes de iniciar y al finalizar los trabajos. La movilización incluye la obtención y pago de permisos y seguros.
CONSIDERACIONES GENERALES
El traslado del equipo pesado se puede efectuar en camiones de cama baja, mientras que el equipo liviano puede trasladarse por sus propios medios, llevando el equipo liviano no autopropulsado como herramientas, martillos neumáticos, vibradores, etc.
El Contratista antes de transportar el equipo mecánico ofertado al sitio de la obra deberá someterlo a inspección del MTC dentro de los 30 días después de otorgada la Buena Pro y antes de la firma del Contrato. Este equipo será revisado por el Supervisor en la obra y de no encontrarlo satisfactorio en cuanto a su condición y operatividad deberá rechazarlo en cuyo caso el Contratista deberá reemplazarlo por otro similar en buenas condiciones de operación. El rechazo del equipo no podrá generar ningún reclamo por parte del Contratista.
El Contratista sólo podrá optar por transportar un equipo diferente al ofertado, mediante autorización expresa del Supervisor y la Entidad Licitante.
El Contratista no podrá retirar de la obra ningún equipo sin autorización escrita del Supervisor.
MEDICIÓN
101.02 La movilización se medirá en forma global. El equipo a considerar en la medición será solamente el que ofertó el Contratista en el proceso de licitación.
PAGO
101.03 Las cantidades aceptadas y medidas como se indican a continuación serán pagadas al precio de Contrato de la partida 101 “Movilización y Desmovilización de Equipo”. El pago constituirá compensación total por los trabajos prescritos en esta sección y según la Subsección 07.05.
El pago global de la movilización y desmovilización será de la siguiente forma:
(a) 50% del monto global será pagado cuando haya sido concluida la movilización a obra y se haya ejecutado por lo menos el 5% del monto del contrato total, sin incluir el monto de la movilización.
(b) El 50% restante de la movilización y desmovilización será pagada cuando se haya concluido el 100% del monto de la obra y haya sido retirado todo el equipo de la obra con la autorización del Supervisor.
Item de Pago Unidad de
Pago 01.01.01 Movilización y
Desmovilización de Equipo
6
01.01.03 LIMPIEZA Y DEFORESTACIONDESCRIPCIÓN GENERALIDADES
Este trabajo consiste en el desbroce y limpieza del terreno natural en las áreas que ocuparán las obras del proyecto vial y las zonas o fajas laterales reservadas para la vía, que se encuentren cubiertas de rastrojo, maleza, bosque, pastos, cultivos, etc., incluyendo la remoción de tocones, raíces, escombros y basuras, de modo que el terreno quede limpio y libre de toda vegetación y su superficie resulte apta para iniciar los demás trabajos.
El trabajo incluye, también, la disposición final dentro o fuera de la zona del proyecto, de todos los materiales provenientes de las operaciones de desbroce y limpieza, previa autorización del Supervisor, atendiendo las normas y disposiciones legales vigentes.
Clasificación
El desbroce y limpieza se clasificará de acuerdo con los siguientes criterios: (a) Desbroce y limpieza en bosque
Comprende la tala de árboles, remoción de tocones, desraíce y limpieza de las zonas donde la vegetación se presenta en forma de bosque continuo.
Los cortes de vegetación en las zonas próximas a los bordes laterales del derecho de vía, deben hacerse con sierras de mano, a fin de evitar daños considerables en los suelos de las zonas adyacentes y deterioro a otra vegetación cercana. Todos los arboles que se talen, según el trazado de la carretera, deben orientarse para que caigan sobre la vía, evitando de esa manera afectar a vegetación no involucrada.
Debe mantenerse, en la medida de lo posible, el contacto del dosel forestal, con la finalidad de permitir el movimiento de especies de la fauna, principalmente de primates. De encontrarse especies de flora o fauna con un importante valor genético y/o en peligro de extinción determinados en los. Especificaciones, estudios previos, éstos deben ser trasladados a lugares próximos de donde fueron afectados.
El traslado de cualquier especie será objeto de una Especificación Especial, preparada por el responsable de los estudios, en la cual se definirá el procedimiento y los cuidados que serán necesarios durante toda actividad hasta su implantación en el nuevo sitio.
(b) Desbroce y limpieza en zonas no boscosas
Comprende el desraíce y la limpieza en zonas cubiertas de pastos, rastrojo, maleza, escombros, cultivos y arbustos.
También comprende la remoción total de árboles aislados o grupos de árboles dentro de superficies que no presenten características de bosque continuo.
En esta actividad se deberá proteger las especies de flora y fauna que hacen uso de la zona a ser afectada, dañando lo menos posible y sin hacer desbroce innecesarios, así como también considerar al entorno socioeconómico protegiendo áreas con interés económico.
7
MATERIALESLos materiales obtenidos como resultado de la ejecución de los trabajos de desbroce y limpieza, se depositarán de acuerdo con lo establecido en la Subsección 201.07.
El volumen obtenido por esta labor no se depositarán por ningún motivo en lugares donde interrumpa alguna vía altamente transitada o zonas que sean utilizadas por la población como acceso a centros de importancia social, salvo si el supervisor lo autoriza por circunstancias de fuerza mayor.
EQUIPO
El equipo empleado para la ejecución de los trabajos de desbroce y limpieza deberá ser compatible con los procedimientos de ejecución adoptados y requiere la aprobación previa del Supervisor, teniendo en cuenta que su capacidad y eficiencia se ajuste al programa de ejecución de los trabajos y al cumplimiento de las exigencias de la especificación.
Los equipos que se empleen deben contar con adecuados sistemas de silenciadores, sobre todo si se trabaja en zonas vulnerables o se perturba la tranquilidad del entorno.
REQUERIMIENTOS DE CONSTRUCCIÓN Ejecución de los trabajos
Los trabajos de desbroce y limpieza deberán efectuarse en todas las zonas señaladas en los planos o indicadas por el Supervisor y de acuerdo con procedimientos aprobados por éste, tomando las precauciones necesarias para lograr condiciones de seguridad satisfactorias.
Para evitar daños en las propiedades adyacentes o en los árboles que deban permanecer en su lugar, se procurará que los árboles que han de derribarse caigan en el centro de la zona objeto de limpieza, troceándolos por su copa y tronco progresivamente, cuando así lo exija el Supervisor.
Las ramas de los árboles que se extiendan sobre el área que, según el proyecto, vaya a estar ocupada por la corona de la carretera, deberán ser cortadas o podadas para dejar un claro mínimo de seis metros (6 m), a partir de la superficie de la misma.
REMOCIÓN DE TOCONES Y RAÍCES
En aquellas áreas donde se deban efectuar trabajos de excavación, todos los troncos, raíces y otros materiales inconvenientes, deberán ser removidos hasta una profundidad no menor a sesenta centímetros (60 cm) del nivel de la subrasante del proyecto.
En las áreas que vayan a servir de base de terraplenes o estructuras de contención o drenaje, los tocones, raíces y demás materiales inconvenientes a juicio del Supervisor, deberán eliminarse hasta una profundidad no menor de treinta centímetros (30 cm) por debajo de la superficie que deba descubrirse de acuerdo con las necesidades del proyecto.
Todos los troncos que estén en la zona del proyecto, pero por fuera de las áreas de excavación, terraplenes o estructuras, podrán cortarse a ras del suelo.
Todas las oquedades causadas por la extracción de tocones y raíces se rellenarán con el suelo que haya quedado al descubierto al hacer la limpieza y éste se conformará y apisonará hasta obtener un grado de compactación similar al del terreno adyacente.
8
REMOCIÓN DE CAPA VEGETALLa remoción de la capa vegetal se efectuará con anterioridad al inicio de los trabajos a un tiempo prudencial para que la vegetación no vuelva a crecer en los lugares donde pasará la vía y en las zonas reservadas para este fin.
El volumen de la capa vegetal que se remueva al efectuar el desbroce y limpieza no deberá ser incluido dentro del trabajo objeto de la presente Sección. Dicho trabajo se encontrará cubierto por la Sección 205.
REMOCIÓN Y DISPOSICIÓN DE MATERIALES
Salvo que el pliego de condiciones, los demás documentos del proyecto o las normas legales vigentes expresen lo contrario, todos los productos del desbroce y limpieza quedarán de propiedad del Contratista.
Los árboles talados que sean susceptibles de aprovechamiento, deberán ser despojados de sus ramas y cortados en trozos de tamaño conveniente, los que deberán apilarse debidamente a lo largo de la zona de derecho de vía, disponiéndose posteriormente según lo apruebe el Supervisor.
Para el traslado de estos materiales los vehículos deberán estar cubiertos con una lona de protección con la seguridad respectiva, a fin de que estas no se dispersen accidentalmente durante el trayecto a la zona de disposición de desechos previamente establecido por la autoridad competente, así como también es necesario aplicar las normas y disposiciones legales vigentes. Los materiales excedentes por ningún motivo deben ser dispuestos sobre cursos de agua (escorrentía o freática), debido a la contaminación de las aguas, seres vivos e inclusive puede modificar el microclima. Por otro lado, tampoco deben ser dispuestos de manera que altere el paisaje natural.
Cuando la autoridad competente y las normas de conservación de Medio Ambiente lo permita, la materia vegetal inservible y los demás desechos del desbroce y limpieza podrán quemarse en un momento oportuno y de una manera apropiada para prevenir la propagación del fuego.
La quema no se podrá efectuar al aire libre. El Contratista será responsable tanto de obtener el permiso de quema como de cualquier conflagración que resulte de dicho proceso.
Por ningún motivo se permitirá que los materiales de desecho se incorporen en los terraplenes, ni disponerlos a la vista en las zonas o fajas laterales reservadas para la vía, ni en sitios donde puedan ocasionar perjuicios ambientales.
ORDEN DE LAS OPERACIONES
Los trabajos de desbroce y limpieza deben efectuarse con anterioridad al inicio de las operaciones de explanación. En cuanto dichas operaciones lo permitan, y antes de disturbar con maquinaria la capa vegetal, deberán levantarse secciones transversales del terreno original, las cuales servirán para determinar el volumen de la capa vegetal y del movimiento de tierra, de conformidad con la Sección 205.
Si después de ejecutados el desbroce y la limpieza, la vegetación vuelve a crecer por motivos imputables al Contratista, éste deberá efectuar una nueva limpieza, a su costo, antes de realizar la operación constructiva subsiguiente.
Aceptación de los Trabajos
9
Verificar que el Contratista disponga de todos los permisos requeridos. Comprobar el estado y funcionamiento del equipo utilizado por el Contratista. Verificar la eficiencia y seguridad de los procedimientos aplicados por el Contratista. Vigilar el cumplimiento de los programas de trabajo.
Comprobar que la disposición de los materiales obtenidos de los trabajos de desbroce y limpieza se ajuste a las exigencias de la presente especificación y todas las disposiciones legales vigentes. Medir las áreas en las que se ejecuten los trabajos en acuerdo a esta especificación.
Señalar todos los árboles que deban quedar de pie y ordenar las medidas para evitar que sean dañados.
El Contratista aplicará las acciones y los procedimientos constructivos recomendados en los respectivos estudios o evaluaciones ambientales del proyecto y las disposiciones vigentes sobre la conservación del medio ambiente y los recursos naturales, y el Supervisor velará por su cumplimiento. La actividad de desbroce y limpieza se considerará terminada cuando la zona quede despejada para permitir que se continúe con las siguientes actividades de la construcción. La máxima distancia en que se ejecuten las actividades de desbroce dentro del trazo de la carretera será de un kilómetro (km) delante de las obras de explanación. El Supervisor no permitirá que esta distancia sea excedida. MEDICIÓN
La unidad de medida del área desbrozada y limpiada será la hectárea (ha), en su proyección horizontal, aproximada al décimo de hectárea, de área limpiada y desbrozada satisfactoriamente, dentro de las zonas señaladas en los planos o indicadas por el Supervisor. No se incluirán en la medida las áreas correspondientes a la plataforma de vías existentes.
Tampoco se medirán las áreas limpiadas y desbrozadas en zonas de préstamos o de canteras y otras fuentes de materiales que se encuentren localizadas fuera de la zona del proyecto, ni aquellas que el Contratista haya despejado por conveniencia propia, tales como vías de acceso, vías para acarreos, campamentos, instalaciones o depósitos de materiales.
PAGO
El pago del desbroce y limpieza se hará al respectivo precio unitario del contrato, por todo trabajo ejecutado de acuerdo con esta especificación y aceptado a plena satisfacción por el Supervisor. El precio deberá cubrir todos los costos de desmontar, destroncar, desraizar, rellenar y compactar los huecos de tocones; disponer los materiales sobrantes de manera uniforme en los sitios aprobados por el Supervisor. El precio unitario deberá cubrir, además, la carga, transporte y descarga y debida
disposición de estos materiales.
El pago por concepto de desbroce y limpieza se hará independientemente del correspondiente a la remoción de capa vegetal en los mismos sitios, aún cuando los dos trabajos se ejecuten en una sola operación. La remoción de capa vegetal se medirá y pagará de acuerdo con la Sección 205.
Item de Pago Unidad
de Pago
01.01.02 Desbroce y Limpieza Hectárea
10
01.01.04 TOPOGRAFÍA Y GEOREFERENCIACIÓN DESCRIPCIÓN
Basándose en los planos y levantamientos topográficos del Proyecto, sus referencias y BMs, el Contratista procederá al replanteo general de la obra, en el que de ser necesario se efectuarán los ajustes necesarios a las condiciones reales encontradas en el terreno. El Contratista será el responsable del replanteo topográfico que será revisado y aprobado por el Supervisor, así como del cuidado y resguardo de los puntos físicos, estacas y monumentación instalada durante el proceso del levantamiento del proceso constructivo.
El Contratista instalará puntos de control topográfico estableciendo en cada uno de ellos sus coordenadas en sistema UTM. Para los trabajos a realizar dentro de esta sección el Contratista deberá proporcionar personal calificado, el equipo necesario y materiales que se requieran para el replanteo estacado, referenciación, monumentación, cálculo y registro de datos para el control de las obras. La información sobre estos trabajos, deberá estar disponible en todo momento para su revisión y control por el Supervisor.
El personal, equipo y materiales deberán cumplir con los siguientes requisitos:
Personal: Se implementarán cuadrillas de topografía en número suficiente para tener un flujo ordenado de operaciones que permitan la ejecución de las obras de acuerdo a los programas y cronogramas. El personal deberá estar suficientemente tecnificado y calificado para cumplir de manera adecuada con sus funciones en el tiempo establecido.
Las cuadrillas de topografía estarán bajo el mando y control de un Ingeniero especializado en topografía con lo menos 10 años de experiencia.
(b) Equipo: Se deberá implementar el equipo de topografía necesario, capaz de trabajar dentro de los rangos de tolerancia especificados. Así mismo se deberá proveer el equipo de soporte para el cálculo, procesamiento y dibujo.
c) Materiales: Se proveerá suficiente material adecuado para la cimentación, monumentación, estacado, pintura y herramientas adecuadas. Las estacas deben tener área suficiente que permita anotar marcas legibles.
Consideraciones Generales
Antes del inicio de los trabajos se deberá coordinar con el Supervisor sobre la ubicación de los puntos de control geodésico, el sistema de campo a emplear, la monumentación, sus referencias, tipo de marcas en las estacas, colores y el resguardo que se implementará en cada caso.
Los trabajos de topografía y de control estarán concordantes con las tolerancias que se dan en la Tabla 102B-1.
11
Tabla 102B-1
Tolerancias para trabajos de Levantamientos Topográficos, Replanteos
y Estacado en Construcción de Caminos
Tolerancias Fase de trabajo Tolerancias Fase de trabajo
Horizontal Vertical
Georeferenciación Puntos de Control
Puntos del eje, (PC), (PT), puntos en curva y referencias
Otros puntos del eje
Sección transversal y estacas de talud Alcantarillas, cunetas y estructuras menores Muros de contención
Límites para roce y limpieza Estacas de subrasante Estacas de rasante 1:100 000 1:10 000 1:5 000 ± 50 mm. ± 50 mm. ± 50 mm. ± 20 mm. ± 500 mm. ± 50 mm. ± 50 mm. ± 5 mm. ± 5 mm. ± 10 mm. ± 100 mm. ± 100 mm. ± 20 mm. ± 10 mm. -- ±10 mm. ± 10 mm.
12
Los formatos a utilizar serán previamente aprobados por el Supervisor y toda la información de campo, su procesamiento y documentos de soporte serán de propiedad de la Entidad Contratante una vez completados los trabajos. Esta documentación será organizada y sistematizada de preferencia en medios electrónicos.
Los trabajos en cualquier etapa serán iniciados solo cuando se cuente con la aprobación escrita de la Supervisión. Cualquier trabajo topográfico y de control que no cumpla con las tolerancias anotadas será rechazado. La aceptación del estacado por el Supervisor no releva al Contratista de su responsabilidad de corregir probables errores que puedan ser descubiertos durante el trabajo y de asumir sus costos asociados.
Cada 500 m. de estacado se deberá proveer una tablilla de dimensiones y color contrastante aprobados por el Supervisor en el que se anotará en forma legible para el usuario de la vía la progresiva de su ubicación.
REQUERIMIENTOS PARA LOS TRABAJOS
Los trabajos de Topografía y Georeferenciación comprenden los siguientes aspectos: GEOREFERENCIACIÓN:
La georeferenciación se hará estableciendo puntos de control mediante coordenadas UTM con una equidistancia aproximada de 10 km. ubicados a lo largo del camino. Los puntos seleccionados estarán en lugares cercanos y accesibles que no sean afectados por las obras o por el tráfico vehicular y peatonal. Los puntos serán monumentados en concreto con una placa de bronce en su parte superior en el que se definirá el punto por la intersección de dos líneas.
Estos puntos servirán de base para todo el trabajo topográfico y a ellos estarán referidos los puntos de control y los del replanteo de la vía.
PUNTOS DE CONTROL:
Los puntos de control horizontal y vertical que puedan ser afectados por las obras deben ser reubicados en áreas en que no sean disturbadas por las operaciones constructivas.
Se deberán establecer las coordenadas y elevaciones para los puntos reubicados antes que los puntos iniciales sean disturbados.
El ajuste de los trabajos topográficos será efectuado con relación a dos puntos de control geodésico contiguos, ubicados a no más de 10 km.
SECCIÓN TRANSVERSAL
Las secciones transversales del terreno natural deberán ser referidas al eje del camino. El espaciamiento entre secciones no deberá ser mayor de 20 m. en tramos en tangente y de 10 m. en tramos de curvas. En caso de quiebres en la topografía se tomarán secciones adicionales en los puntos de quiebre o por lo menos cada 5 m.
Se tomarán puntos de la sección transversal con la suficiente extensión para que puedan entrar los taludes de corte y relleno hasta los límites que indique el Supervisor. Las secciones además deben extenderse lo suficiente para evidenciar
la presencia de edificaciones, cultivos, línea férrea, canales, etc.; que por estar cercanas al trazo de la vía; podrían ser afectadas por las obras del camino, así como por el desagüe de las alcantarillas. Todas las dimensiones de la sección transversal serán reducidas al horizonte desde el eje de la vía.
13
ESTACAS DE TALUD Y REFERENCIASSe deberán establecer estacas de talud de corte y relleno en los bordes de cada sección transversal. Las estacas de talud establecen en el campo el punto de intersección de los taludes de la sección transversal del diseño del camino con la traza del terreno natural. Las estacas de talud deben ser ubicadas fuera de los límites de la limpieza del terreno y en dichas estacas se inscribirán las referencias de cada punto e información del talud a construir conjuntamente con los datos de medición.
LÍMITES DE LIMPIEZA Y ROCE
Los límites para los trabajos de limpieza y roce deben ser establecidos en ambos lados de la línea del eje en cada sección del camino.
RESTABLECIMIENTO DE LA LÍNEA DEL EJE
La línea del eje será restablecida a partir de los puntos de control. El espaciamiento entre puntos del eje no deben exceder de 20 m. en tangente y de 10 m. en curvas.
El estacado debe ser restablecido cuantas veces sea necesario para la ejecución de cada etapa de la obra, para lo cual se deben resguardar los puntos de referencia.
ELEMENTOS DE DRENAJE
Los elementos de drenaje deberán ser estacados para fijarlos a las condiciones del terreno. Se deberá considerar lo siguiente:
(1) Relevamiento del perfil del terreno a lo largo del eje de la estructura de drenaje que permita apreciar el terreno natural, la línea de flujo, la sección del camino y el elemento de drenaje.
(2) Localización de los puntos de ubicación de los elementos de ingreso y salida de la estructura. (3) Determinar y definir los puntos que sean necesarios para determinar la longitud de los elementos de drenaje y del tratamiento de sus ingresos y salidas.
MUROS DE CONTENCIÓN
Se deberá relevar el perfil longitudinal del terreno a lo largo de la cara del muro propuesto. Cada 5 m. y en donde existan quiebres del terreno se deben tomar secciones transversales hasta los límites que indique el Supervisor. Ubicar referencias adecuadas y puntos de control horizontal y vertical.
CANTERAS
Se debe establecer los trabajos topográficos esenciales referenciados en coordenadas UTM de las canteras de préstamo. Se debe colocar una línea de base referenciada, límites de la cantera y los límites de limpieza. También se deberá efectuar secciones transversales de toda el área de la cantera referida a la línea de base. Estas secciones deberán ser tomadas antes del inicio de la limpieza y explotación y después de concluida la obra y cuando hayan sido cumplidas las disposiciones de conservación de medio ambiente sobre el tratamiento de canteras.
Todos lo hitos y monumentación permanente que se coloquen durante la ejecución de la vía deberán ser materia de levantamiento topográfico y referenciación.
14
LEVANTAMIENTOS MISCELÁNEOSSe deberán efectuar levantamientos, estacado y obtención de datos esenciales para el replanteo, ubicación, control y medición de los siguientes elementos:
(1) Zonas de depósitos de desperdicios. (2) Vías que se aproximan al camino. (3) Cunetas de coronación.
(4) Zanjas de drenaje.
Y cualquier elemento que esté relacionado a la construcción y funcionamiento del camino. TRABAJOS TOPOGRÁFICOS INTERMEDIOS
Todos los trabajos de replanteo, reposición de puntos de control y estacas referenciadas, registro de datos y cálculos necesarios que se ejecuten durante el paso de una fase a otra de los trabajos constructivos deben ser ejecutados en forma constante que permitan la ejecución de las obras, la medición y verificación de cantidades de obra, en cualquier momento.
ACEPTACIÓN DE LOS TRABAJOS
Los trabajos de replanteo, levantamientos topográficos y todo lo indicado en esta sección serán evaluados y aceptados según las Subsecciones 04B.11(a) y 04B.11(b)
MEDICIÓN
La topografía y georeferenciación se medirán en forma global. PAGO
Las cantidades medidas y aceptadas serán pagadas al precio de contrato de la partida 102B “Topografía y Georeferenciación”. El pago constituirá compensación total por los trabajos prescritos en esta sección y según la Subsección 07B.05.
El pago global de la Topografía y Georeferenciación será de la siguiente forma:
(a) 20% del monto global de la partida se pagará cuando se concluyan los trabajos de georeferenciación con el establecimiento y definición de sus coordenadas.
(b) El 80% del monto global de la partida se pagará en forma prorrateada y uniforme en los meses que dura la ejecución del proyecto
PARATIDA DE PAGO
01.01.04 topógrafo y georeferenciacio UNIDAD DE PAGA
15
01.02.00 MOVIMIENTO DE TIERRAS01.02.01. EXCAVACION NO CLASIFICADA PARA ESTRUCTURAS DESCRIPCIÓN
Este trabajo comprende la ejecución de las excavaciones necesarias para la cimentación de estructuras, alcantarillas, muros, zanjas de coronación, canales, cunetas y otras obras de arte: comprende además, el desagüe, bombeo, drenaje, entibado, apuntalamiento y construcción de ataguías, cuando fueran necesarias, así como el suministro de los materiales para dichas excavaciones y el subsiguiente retiro de entibados y ataguías.
Además incluye la carga, transporte y descarga de todo el material excavado sobrante, de acuerdo con las presentes especificaciones y de conformidad con los planos de la obra y las órdenes del Supervisor. Las excavaciones para estructuras se clasificarán de acuerdo con las características de los materiales excavados y la posición del nivel freático.
Excavaciones para estructuras en roca : Comprende toda excavación de roca in situ de origen ígneo, metamórfico o sedimentario, bloques de los mismos materiales de volumen mayor a un metro cúbico, conglomerados que estuviesen tan firmemente cementados que presenten todas las características de roca sólida y, en general, todo material que se deba excavar mediante el uso sistemático de explosivos.
Excavaciones para estructuras en material común : Comprende toda excavación de materiales no cubiertos por el aparte anterior, "Excavaciones para estructura en roca".
Excavaciones para estructura en roca bajo agua : Comprende toda excavación de material cubierto por "Excavaciones para estructuras en Roca" en donde la presencia permanente de agua dificulte los trabajos de excavación.
Excavaciones para estructura en material común bajo agua : Comprende toda excavación de material cubierta por "Excavaciones para estructura en material común" en donde la presencia permanente de agua dificulte los trabajos de excavación.
MATERIALES
No se requieren materiales para la ejecución de los trabajos objeto de la presente Sección. EQUIPO
Todos los equipos empleados deberán ser compatibles con los procedimientos de construcción adoptados y requieren aprobación previa del Supervisor, teniendo en cuenta que su capacidad y eficiencia se ajusten al programa de ejecución de las obras y al cumplimiento de esta especificación. El equipo deberá cumplir con las estipulaciones que se dan.
REQUERIMIENTOS DE CONSTRUCCIÓN
La zona en trabajo será desbrozada y limpiada de acuerdo a lo especificado en laSección 201.
Las excavaciones se deberán ceñir a los alineamientos, pendientes y cotas indicadas en los planos u ordenados por el Supervisor. En general, los lados de la excavación tendrán caras verticales conforme a
16
las dimensiones de la estructura, cuando no sea necesario utilizar encofrados para el vaciado del cimiento. Cuando la utilización de encofrados sea necesaria, la excavación se podrá extender hasta cuarenticinco (45) centímetros fuera de las caras verticales del pie de la zapata de la estructura.
El Contratista deberá proteger la excavación contra derrumbes; todo derrumbe causado por error o procedimientos inapropiados del Contratista, se sacará de la excavación a su costo.
Todo material inadecuado que se halle al nivel de cimentación deberá ser excavado y reemplazado por material seleccionado o por concreto pobre, según lo determine el Supervisor.
El Contratista no deberá terminar la excavación hasta el nivel de cimentación sino cuando esté preparado para iniciar la colocación del concreto o mampostería de la estructura, material seleccionado o tuberías de alcantarillas.
El Supervisor previamente debe aprobar la profundidad y naturaleza del material de cimentación. Toda sobre-excavación por debajo de las cotas autorizadas de cimentación, que sea atribuible a descuido del Contratista, deberá ser rellenada por su cuenta, de acuerdo con procedimientos aceptados por el Supervisor.
Todos los materiales excavados que sean adecuados y necesarios para rellenos deberán almacenarse en forma tal de poderlos aprovechar en la construcción de éstos; no se podrán desechar ni retirar de la obra, para fines distintos a ésta, sin la aprobación previa del Supervisor.
El Contratista deberá preparar el terreno para las cimentaciones necesarias, de tal manera que se obtenga una cimentación firme y adecuada para todas las partes de la estructura. El fondo de las excavaciones que van a recibir concreto deberán terminarse cuidadosamente a mano, hasta darle las dimensiones indicadas en los planos o prescritas por el Supervisor. Las superficies así preparadas deberán humedecerse y apisonarse con herramientas o equipos adecuados hasta dejarlas compactadas, de manera que constituyan una fundación firme para las estructuras.
Las excavaciones en roca para estructuras se harán teniendo en consideración lo dispuesto; la ejecución de este tipo de voladuras deberá ser comunicada además al Supervisor, por lo menos con 24 horas de anticipación a su ejecución. Las técnicas usadas deberán garantizar el mantenimiento de las tolerancias indicadas en las especificaciones o en los planos. La excavación próxima y vecina a la superficie definitiva deberá hacerse de manera tal que el material de dicha superficie quede prácticamente inalterado.
El Contratista deberá ejecutar todas las construcciones temporales y usar todo el equipo y métodos de construcción que se requieran para drenar las excavaciones y mantener su estabilidad, tales como desviación de los cursos de agua, utilización de entibados y la extracción del agua por bombeo. Estos trabajos o métodos de construcción requerirán la aprobación del Supervisor, pero dicha aprobación no eximirá al Contratista de su responsabilidad por el buen funcionamiento de los métodos empleados ni por el cumplimiento de los requisitos especificados. El drenaje de las excavaciones se refiere tanto a las aguas de infiltración como a las aguas de lluvias.
El Contratista deberá emplear todos los medios necesarios para garantizar que sus trabajadores, personas extrañas a la obra o vehículos que transiten cerca de las excavaciones, no sufran accidentes. Dichas medidas comprenderán el uso de entibados si fuere necesario, barreras de seguridad y avisos, y requerirán la aprobación del Supervisor.
Las excavaciones que presenten peligro de derrumbes que puedan afectar la seguridad de los obreros o la estabilidad de las obras o propiedades adyacentes, deberán entibarse convenientemente. Los entibados serán retirados antes de rellenar las excavaciones.
Los últimos 20 cm de las excavaciones, en el fondo de éstas, deberán hacerse a mano y en lo posible, inmediatamente antes de iniciar la construcción de las fundaciones, salvo en el caso de excavaciones en roca.
17
Después de terminar cada una de las excavaciones, el Contratista deberá dar el correspondiente aviso al Supervisor y no podrá iniciar la construcción de obras dentro de ellas sin la autorización de éste último. En caso de excavaciones que se efectúen sobre vías abiertas al tráfico se deberán disponer los respectivos desvíos y adecuada señalización en todo momento incluyendo la noche hasta la finalización total de los trabajos o hasta que se restituyan niveles adecuados de seguridad al usuario.
Se debe proteger la excavación contra derrumbes que puedan desestabilizar los taludes y laderas naturales, provocar la caída de material de ladera abajo, afectando la salud del hombre y ocasionar impactos ambientales al medio ambiente. Para evitar daños en el medio ambiente como consecuencia de la construcción de muros, alcantarillas, subdrenes y cualquier otra obra que requiera excavaciones, se deberán cumplir los siguientes requerimientos:
En el caso de muros y, principalmente, cuando en la ladera debajo de la ubicación de éstos existe vegetación, los materiales excavados deben ser depósitados temporalmente en algún lugar adecuado de la plataforma de la vía, en espera de ser trasladado al lugar que designe el Supervisor. En el caso de la construcción de cunetas, subdrenes, etc., los materiales producto de la excavación
no deben ser colocados sobre terrenos con vegetación o con cultivos; deben hacerse en lugares seleccionados, hacia el interior de la carretera, para que no produzcan daños ambientales en espera de que sea removidos a lugares donde señale el Supervisor.
Los materiales pétreos sobrantes de la construcción de cunetas revestidas, muros, alcantarillas de concreto y otros no deben ser esparcidos en los lugares cercanos, sino trasladados a lugares donde no produzcan daños ambientales, lo que serán señalados por el Supervisor.
USO DE EXPLOSIVOS
El uso de explosivos será permitido únicamente con la aprobación por escrito del Supervisor. UTILIZACIÓN DE LOS MATERIALES EXCAVADOS
Los materiales provenientes de las excavaciones deberán utilizarse para el relleno posterior alrededor de las obras construidas, siempre que sean adecuados para dicho fin. Los materiales sobrantes o inadecuados deberán ser retirados por El Contratista de la zona de las obras, hasta los sitios aprobados por el Supervisor, siguiendo las disposiciones.
Los materiales excedentes provenientes de las excavaciones, se depositarán en lugares que consideren las características físicas, topográficas y de drenaje de cada lugar. Se recomienda usar los sitios donde se ha tomado el material de préstamo (canteras), sin ningún tipo de cobertura vegetal y sin uso aparente. Se debe evitar zonas inestables o áreas de importancia ambiental como humedales o áreas de alta
productividad agrícola.
Se medirán los volúmenes de las excavaciones para ubicar las zonas de disposición final adecuadas a esos volúmenes.
Las zonas de depósito final de desechos se ubicarán lejos de los cuerpos de agua, para asegurar que el nivel de agua, durante el tiempo de lluvias, no sobrepase el nivel más bajo de los materiales colocados en el depósito. No se colocara el material en lechos de ríos, ni a 30 metros de las orillas.
TOLERANCIAS
En ningún punto la excavación realizada variará de la proyectada más de 2 centímetros en cota, ni más de 5 centímetros en la localización en planta.
18
Las medidas de las excavaciones para estructuras será el volumen en metros cúbicos, aproximado al décimo de metro cúbico en su posición original determinado dentro de las líneas indicadas en los planos y en esta especificación o autorizadas por el Supervisor. En las excavaciones para estructuras y alcantarillas toda medida se hará con base en caras verticales. Las excavaciones ejecutadas fuera de estos límites y los derrumbes no se medirán para los fines del pago.
La medida de la excavación de acequias, zanjas u obras similares se hará con base en secciones transversales, tomadas antes y después de ejecutar el trabajo respectivo.
PAGO
El pago se hará por metro cúbico, al precio unitario del Contrato, por toda obra ejecutada conforme a esta especificación y aceptada por el Supervisor, para los diferentes tipos de excavación para estructuras.
El precio unitario deberá cubrir todos los costos de excavación, eventual perforación y voladura, y la remoción de los materiales excavados, hasta los sitios de utilización o desecho; las obras provisionales y complementarias, tales como accesos, ataguías, andamios, entibados y desagües, bombeos, transportes, explosivos, la limpieza final de la zona de construcción y, en general, todo costo relacionado con la correcta ejecución de los trabajos especificados.
Item de Pago Unidad de Pago
01.02.01. Excavación no clasificada para estructuras Metro Cúbico (m³)
01.02.02 RELLENOS COMPACTADO PARA ESTRUCTURAS
DESCRIPCIÓN
Este trabajo consiste en la colocación en capas, humedecimiento o secamiento, conformación y compactación de los materiales adecuados provenientes de la misma excavación, de los cortes o de otras fuentes, para rellenos a lo largo de la parte frontal de los muros de suelo reforzado, y los ubicados en los costados del mismo.
Es aplicable también en las estructuras que requieran de estos trabajos con equipos menores y no estén considerados en partida alguna.
MATERIALES
Los materiales a utilizar para los rellenos provendrán del mismo corte, y en todo caso, deberán cumplir los siguientes requisitos mínimos:
Tamaño máximo del agregado no deberá ser mayor a los ¾ del espesor de la capa compactada, ó 7.5 cm si el relleno constituye los 30 cms superficiales de la subrasante.
Expansión menor al 2.5%.
Clasificación A-1 ó A-2 según AASHTO.
CBR no menor al que sirvió de base para determinar el CBR de diseño para el sector, si en caso va a constituir la subrasante del pavimento.
19
Los montículos de material almacenados temporalmente se cubrirán con lonas impermeables, para evitar el arrastre de partículas a la atmósfera y a cuerpos de agua cercanos.
EQUIPOS
Los equipos de extensión, humedecimiento y compactación de los rellenos para estructuras deberán ser los apropiados para garantizar la ejecución de los trabajos de acuerdo con las exigencias de esta Sección y lo especificado.
El equipo deberá estar ubicado adecuadamente en sitios donde no perturbe a la población y al medio ambiente y contar además, con adecuados sistemas de silenciamiento, sobre todo si se trabaja en zonas vulnerables o se perturba la tranquilidad del entorno.
Básicamente, los equipos consistirán de planchas compactadoras y/ó rodillos manuales menores.
REQUERIMIENTOS DE CONSTRUCCIÓN
El Contratista deberá notificar al Supervisor, con suficiente antelación al comienzo de la ejecución de los rellenos, para que éste realice los trabajos topográficos necesarios y verifique la calidad del suelo de cimentación, las características de los materiales por emplear y los lugares donde ellos serán colocados.
El relleno a realizar delante de los muros de suelo reforzado, solo se efectuará cuando el mismo, esté construida hasta una altura de 1.00m mínimo.
Cuando el relleno se vaya a colocar contra una estructura de concreto, sólo se permitirá su colocación después que el concreto haya alcanzado el 80% de su resistencia.
EXTENSIÓN Y COMPACTACIÓN DEL MATERIAL
Los materiales de relleno se extenderán en capas sensiblemente horizontales y de espesor uniforme, el cual deberá ser lo suficientemente reducido para que, con los medios disponibles, se obtenga el grado de compactación exigido.
Una vez extendida la capa, se procederá a su humedecimiento, si es necesario. El contenido óptimo de humedad se determinará en la obra, a la vista de la maquinaria disponible y de los resultados que se obtengan en los ensayos realizados.
En los casos especiales en que la humedad del material sea excesiva para conseguir la compactación prevista, el Contratista deberá tomar las medidas adecuadas, pudiendo proceder a la desecación por aireación o a la adición y mezcla de materiales secos o sustancias apropiadas. En este último caso, deberá adoptar todas las precauciones que se requieran para garantizar la integridad física de los operarios.
Obtenida la humedad apropiada, se procederá a la compactación mecánica de la capa. En áreas inaccesibles a los equipos mecánicos, se autorizará el empleo de compactadores manuales que permitan obtener los mismos niveles de densidad del resto de la capa. La compactación se deberá continuar hasta lograr las densidades exigidas en la Subsección.
20
La construcción de los rellenos se deberá hacer con el cuidado necesario para evitar presiones y daños a la estructura.
CAPAS FILTRANTES No aplicable.
ACABADO
Al concluir cada jornada de trabajo, la superficie de la última capa deberá estar compactada y bien nivelada, con declive suficiente que permita el escurrimiento de aguas de lluvia sin peligro de erosión.
ACEPTACIÓN DE LOS TRABAJOS (a) Controles
Durante la ejecución de los trabajos, el Supervisor efectuará los siguientes controles principales: • Verificar el cumplimiento de lo establecido en la Sección 103.
• Verificar el estado y funcionamiento del equipo utilizado por el Contratista. • Supervisar la correcta aplicación de los métodos de trabajo aceptados.
• Comprobar que los materiales cumplan los requisitos de calidad exigidos en la Subsección 605.02 de esta Sección.
• Realizar medidas para determinar espesores y levantar perfiles y comprobar la uniformidad de la superficie.
Verificar la densidad de cada capa compactada. Este control se realizará en el espesor de cada capa realmente construida, de acuerdo con el proceso constructivo aprobado.
• Controlar que la ejecución del relleno contra cualquier parte de una estructura, solamente se comience cuando aquella adquiera la resistencia especificada.
• Medir los volúmenes de relleno colocados por el Contratista en acuerdo a la presente especificación.
• Vigilar que se cumplan con las especificaciones ambientales incluidas en esta sección.
(b) Calidad de los materiales
Los materiales deberán cumplir los requisitos establecidos en esta especificación. Teniendo en cuenta que los volúmenes de rellenos para estructuras suelen ser de
poca magnitud y en zonas localizadas, queda a juicio del Supervisor la frecuencia de ejecución de las diversas pruebas de calidad.
(c) Calidad del producto terminado
Los taludes terminados no deberán acusar irregularidades a la vista.
La cota de cualquier punto de la subrasante en rellenos para estructuras, no deberá variar más de diez milímetros (10 mm) de la proyectada.
21
En las obras concluidas no se admitirá ninguna irregularidad que impida el normal escurrimiento de las aguas superficiales.
En adición a lo anterior, el Supervisor deberá efectuar las siguientes comprobaciones:
(1) Compactación
La densidad exigida deberá ser no menor al 90% del ensayo Proctor Modificado, tomándose una muestra por capa y cada 20m2.
(2) Protección de la superficie del relleno
La superficie del relleno en lo posible serán cubiertos en forma inmediata por la capa siguiente. En todo caso, deberá limitarse el paso de los vehículos pesados por su superficie, máxime si van a constituir la subrasante del pavimento.
Todas las irregularidades que excedan las tolerancias, deberán ser corregidas por el Contratista, a su costo, de acuerdo con las instrucciones del Supervisor y a plena satisfacción de éste.
La evaluación de los trabajos de “Relleno para Estructuras” se efectuará según lo indicado en la Subsección
MEDICIÓN
La unidad de medida para los volúmenes de rellenos será el metro cúbico (m 3 ), de material compactado, aceptado por el Supervisor, en su posición final compactada.
Los volúmenes serán determinados por el método de áreas promedios de secciones transversales del proyecto localizado, en su posición final, verificadas por el Supervisor antes y después de ser ejecutados los trabajos.
No habrá medida ni pago para los rellenos por fuera de las líneas del proyecto o de las establecidas por el Supervisor, efectuados por el Contratista, ya sea por error o por conveniencia para la operación de sus equipos.
PAGO
605.11 El trabajo de rellenos para estructuras se pagará al precio unitario del contrato, por toda obra ejecutada satisfactoriamente de acuerdo con la presente especificación y aceptada por el Supervisor. El precio unitario de relleno para estructuras deberá cubrir los costos de la mano de obra, equipo, herramientas, suministro de los materiales hasta el lugar de ubicación final de estas estructuras, y cualquier actividad e imprevisto necesario para la ejecución de la partida, de acuerdo a estas prescripciones, y con concordancia con la Subsección 07.05.
Ítem de Pago Unidad de Pago
22
01.03. 00 CONCRETO ARMADO01.03.01. CIMENTACIONES
01.03.01.01. CONCRETOS CICLÓPEO PARA SUB ZAPATAS f’c=140 kg/cm2+30 PM.
DESCRIPCION.
Comprende la preparación y colocación de concreto 140kg/cm2 cemento – hormigón con 30% de piedra mediana, dentro de los espacios previstos por los zapatas concreto ciclópeo, comprende también la compactación y consolidación respectiva.
PROCESO CONSTRUCTIVO.
El cemento a usarse será Pórtland Puzolánico 1P o alternativamente cemento normal Tipo I, que cumplan con las normas ASTM.
El hormigón será canto rodado de río o de cantera compuesto de partículas, fuertes, duras, limpias.
El almacenaje del hormigón se efectuará igual o similar a los agregados seleccionados. El concreto se preparara con equipo del tipo mezcladora de volumen variable y teniendo en
cuenta la secuencia de ingreso de los materiales, tiempo necesario para su mezclado y permanencia dentro del mismo.
El concreto será transportado de la mezcladora al lugar de la obra en forma práctica y lo más rápido posible, evitando la separación o segregación de los elementos.
Antes de iniciar cualquier vaciado los encofrados deberán ser revisados y aprobados por el Ingeniero Supervisor, requisito sin el cual no podrá vaciarse ningún elemento.
MEDICION DE LA PARTIDA. Unidad de Medida : M3. Norma de medición :
El computo total de concreto es igual a la suma de los volúmenes de concreto de cada tramo. El volumen de cada tramo es igual al producto del ancho por el alto y por su longitud. Para tramos que se crucen se tomará la intersección una sola vez.
TIPO DE CONTROL El control se realizara:
El supervisor verificara el avance correcto de obra según los rendimientos especificados en el análisis de costos unitarios.
Si el avance de obra no es el adecuado y si no se llega al rendimiento especificado en el análisis de costos unitarios el supervisor de obra tomara las medidas que vea por conveniente para poder subsanar tal problema.
01.03.01.02. CONCRETO F’C=210KG/CM2 PARA ZAPATAS DESCRIPCIÓN
La presente es una descripción del proceso de fabricación de concretos, que consiste en el suministro de materiales, fabricación, transporte, colocación, vibrado, curado y acabados de los concretos de cemento Portland, utilizados para la construcción de estructuras.
Serán de aplicación a todas las Obras de concreto del Proyecto, independientemente si estas serán de medición en partidas directas o no.
23
CementoEl cemento utilizado será Portland, el cual deberá cumplir lo especificado en la Norma Técnica Peruana NTP334.009, Norma AASHTO M85 o la Norma ASTM-C150. El cemento a utilizar podrá ser el Tipo I, Tipo II o Tipo V, dependiendo de las características del medio donde se alojará el concreto.
Agregados Serán zarandeados.
(a) Agregado fino
Se considera como tal, a la fracción que pase la malla de 4.75 mm (Nº 4). Provendrá de arenas naturales o de la trituración de rocas o gravas.
El agregado fino deberá cumplir con los siguientes requisitos:
(1) Contenido de sustancias perjudiciales
El siguiente cuadro señala los requisitos de límites de aceptación.
Características Nor ma de Masa total de la muestra En say o Terrones de Arcilla y partículas deleznables MTC
E 212
1.00% máx. Material que pasa el Tamiz de 75um (N°200) MTC
E 202
5.00 % máx. Cantidad de Partículas Livianas MTC
E 211
0.50% máx. Contenido de sulfatos, expresados como ión
SO4
0.06% máx. Contenido de Cloruros, expresado como ión
cl
-0.10% máx. Además, no se permitirá el empleo de arena que en el ensayo colorimétrico
para detección de materia orgánica, según norma de ensayo Norma Técnica Peruana 400.013 y 400.024, produzca un color más oscuro que el de la muestra patrón.
(2) Granulometría
La curva granulométrica del agregado fino deberá encontrarse dentro de los límites que se señalan a continuación:
Tamiz (mm) Porcentaje que
pasa 9.5 mm (3/8”) 100 4.75 mm (Nº 4) 95-100 2.36 mm (Nº 8) 80-100 1.18 mm (Nº 16) 50-85 600 mm (Nº 30) 25-60 300 mm (Nº 50) 10-30 150 mm (Nº 100) 2-10
24
En ningún caso, el agregado fino podrá tener más de cuarenta y cinco por ciento (45%) de material retenido entre dos tamices consecutivos.
(3) Durabilidad
El agregado fino no podrá presentar pérdidas superiores a diez por ciento
(10%) o quince por ciento (15%), al ser sometido a la prueba de solidez en sulfatos de sodio o magnesio, respectivamente, según la norma MTC E 209.
En caso de no cumplirse esta condición, el agregado podrá aceptarse
siempre que habiendo sido empleado para preparar concretos de características similares, expuestos a condiciones ambientales parecidas durante largo tiempo, haya dado pruebas de comportamiento satisfactorio.
(4) Limpieza
El Equivalente de Arena, medido según la Norma MTC E 114, será sesenta por ciento (65%) mínimo para concretos de f’c ≤ 210kg/cm2 y para resistencias mayores setenticinco por ciento (75%) como mínimo.
(b) Agregado grueso
Se considera como tal, al material granular que quede retenido en el tamiz 4.75 mm (Nº 4). Será grava natural o provendrá de la trituración de roca, grava u otro producto cuyo empleo resulte satisfactorio, a juicio del Supervisor.
Los requisitos que debe cumplir el agregado grueso son los siguientes:
(1) Contenido de sustancias perjudiciales
El siguiente cuadro, señala los límites de aceptación.
Características Norma de Masa total de la muestra Ensa yo Terrones de Arcilla y partículas deleznables MTC E
212
0.25% máx. Contenido de Carbón y lignito MTC E
215
0.5% máx. Cantidad de Partículas Livianas MTC E
202
1.0% máx. Contenido de sulfatos, expresados como ión
SO4 =
0.06% máx. Contenido de Cloruros, expresado como ión Cl- 0.10%
25
(2) ReactividadEl agregado no podrá presentar reactividad potencial con los álcalis del cemento. Se considera que el agregado es potencialmente reactivo, si al determinar su concentración de SiO2 y la reducción de alcalinidad R, mediante la norma ASTM C84, se obtienen los siguientes resultados:
SiO2> R cuando R>=70 SiO2>35+0.5R cuando R<70
(3) Durabilidad
Las pérdidas de ensayo de solidez (norma de ensayo MTC E 209), no podrán superar el doce por ciento (12%) o dieciocho por ciento (18%), según se utilice sulfato de sodio o de magnesio, respectivamente.
(4) Abrasión L.A.
El desgaste del agregado grueso en la máquina de Los Ángeles (norma de ensayo MTC E 207) no podrá ser mayor de cuarenta por ciento (40%).
(5) Granulometría
La gradación del agregado grueso deberá satisfacer una de las siguientes franjas, según se especifique en los documentos del proyecto o apruebe el Supervisor con base en el tamaño máximo de agregado a usar, de acuerdo a la estructura de que se trate, la separación del refuerzo y la clase de concreto especificado.
Se podrán usar aditivos de reconocida calidad, La curva granulométrica obtenida al mezclar los agregados grueso y fino en el diseño y construcción del concreto, deberá ser continua y asemejarse a las teóricas.
(6) Forma
El porcentaje de partículas chatas y alargadas del agregado grueso procesado, determinados según la norma MTC E 221, no deberán ser mayores de quince por ciento (15%). Para concretos de f’c > 210 Kg/cm2, los agregados deben ser 100% triturados.
26
(c) Agregado ciclópeoEl agregado ciclópeo será canto rodado ó piedra angulosa de buena calidad. El agregado será preferiblemente angular y su forma tenderá a ser cúbica. La relación entre las dimensiones mayor y menor de cada piedra no será mayor que dos a uno (2:1).
El tamaño máximo admisible del agregado ciclópeo dependerá del espesor y volumen de la estructura de la cual formará parte. En obras con espesor no mayor de ochenta centímetros (80 cm), se admitirán agregados ciclópeos con dimensión máxima de treinta centímetros (30 cm). En estructuras de mayor espesor se podrán emplear agregados de mayor volumen, previa autorización del Supervisor y con las limitaciones establecidas en la Subsección 610.10(c) “Colocación del concreto”.
(d) Agua
El agua por emplear en las mezclas de concreto deberá estar limpia y libre de impurezas perjudiciales, tales como aceite, ácidos, álcalis y materia orgánica.
Se considera adecuada el agua que sea apta para consumo humano, debiendo ser analizado según norma MTC E 716.
El agua deberá cumplir con los siguientes requisitos de calidad:
Ensayos Tolerancias
Sólidos en Suspensión (ppm) 5000 máx.
Materia Orgánica (ppm) 3,00 máx.
Alcalinidad NaHCO3 (ppm) 1000 máx.
Sulfatos como ión Cl (ppm) 1000 máx.
pH 5,5 a 8
Por la cantidad reducida de concreto a utilizar, y no comprometer estructuras
importantes, el agua podrá ser potable de consumo humano, pudiendo también ser decantada para su uso, previa verificación de las características finales.
En general, el agua debe tener las características apropiadas para una optima calidad del concreto. Asimismo, se debe tener presente los aspectos químicos del suelo a fin de establecer el grado de afectación de este sobre el concreto.
(e) Aditivos
para modificar las propiedades del concreto, con el fin de que sea más adecuado para las condiciones particulares de la estructura por construir. Su empleo deberá definirse por medio de ensayos efectuados con antelación a la obra, con dosificaciones que garanticen el efecto deseado, sin perturbar las propiedades restantes de la mezcla, ni representar riesgos para la armadura que tenga la estructura.
Clases de concreto
Para su empleo en las distintas clases de obra y de acuerdo con su resistencia mínima a la compresión, determinada según la norma MTC E 704, se establecen las siguientes clases de concreto:
