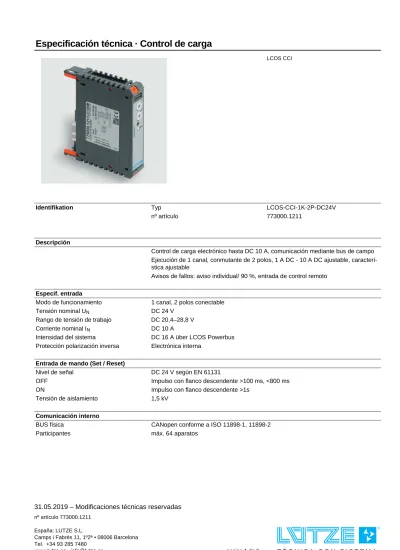

LCOS CCI
Modificaciones técnicas reservadas 773000.1211
Identifikation Typ LCOS-CCI-1K-2P-DC24V
nº artículo 773000.1211
Descripción
Control de carga electrónico hasta DC 10 A, comunicación mediante bus de campo Ejecución de 1 canal, conmutante de 2 polos, 1 A DC - 10 A DC ajustable, caracterí- stica ajustable
Avisos de fallos: aviso individual/ 90 %, entrada de control remoto
Especif. entrada
Modo de funcionamiento 1 canal, 2 polos conectable
Tensión nominal UN DC 24 V
Rango de tensión de trabajo DC 20,4–28,8 V
Corriente nominal IN DC 10 A
Intensidad del sistema DC 16 A über LCOS Powerbus Protección polarización inversa Electrónica interna
Entrada de mando (Set / Reset)
Nivel de señal DC 24 V según EN 61131
OFF Impulso con flanco descendente >100 ms, <800 ms
ON Impulso con flanco descendente >1s
Tensión de aislamiento 1,5 kV
Comunicación interno
BUS física CANopen conforme a ISO 11898-1, 11898-2
Participantes máx. 64 aparatos
pagina 2 de 6
31.05.2019 – Modificaciones técnicas reservadas
nº artículo 773000.1211
España: LUTZE S.L.
Camps i Fabrés 11, 1º2ª • 08006 Barcelona Tel. +34 93 285 7480
www.lutze.es • [email protected]
Topología de BUS Línea
Velocidad de transmisión 1 MBaud
Longitud del bus máx. 25 m
Separación galv. 500 V
Especif. salida
Tìpo de contacto MOSFET y relés (aislamiento galvánico: 500 V)
Intensidad de salida máx. DC 10 A
Caída de tensión <170 mV (10 A)
Indicación de estado salida LED verde: tensión nominal ON, ningún error, intermitente verde: 90 % IB. LED rojo: OFF. Intermitente rojo: activado.
Capacidad de conexión >10000 µF
Rango de corriente 1 A - 10 A (Ajustable a través de selector en pasos de 1 A)
Característica rápido (1), medio (2), lento 1 (3), lento 2 (4), lento 3 (5), ajustable a través de selector, véanse "líneas características"
Salida de aviso
Tìpo de contacto Relés, contacto de cierre, AC/DC 250 V, 1 A
Aviso de un solo canal Contacto cerrado: error, Contacto abierto: ningún error 90 % de la corriente nominal IB Contacto cerrado: >90 %, Contacto abierto: <90 %
Datos generales
Rango de temperatura de trabajo 0 °C … +55 °C Temperatura de almacenamiento -40 °C … +70 °C Medidas (An x Al x Pr) 22,5 × 110,0 × 102,0 mm
(incluido el dispositivo funcional, sin terminales enchufables lateral) Material de carcasa PA 6.6 (UL 94 V-0, NFF I2, F2)
Montaje enchufable
en el zócalo base LCOS 22,5 mm (accesorios) Montaje en carril DIN (EN 60715)
Grado de protección IP20
Posición de montaje cualquiera
Resistencia contra vibración Oscilación: EN 60068-2-6 Fc, Schock: EN 60068-2-27 Ea
Condiciones climatológicas conforme a EN 60721 Uso en lugar fijo, protegido contra intemperie Categoría de sobretensión II
Grado de suciedad 2
Tipo de contacto lado de carga X1: regleta de cuchilla de 8 polos, RM 5,08, conexión por tornillo Tipo de contacto lado de control X2: regleta de cuchilla de 12 polos, RM 3,5
Tipo de conexión unifilar
0,08 mm2–1,5 mm2 / AWG 28–16 Longitud de pelado RM 3,5: 9 mm, RM 5,08: 10 mm
Peso 0,200 kg/uds.
Homologaciones cULus (E170585) UL 61010 CE
GL in preparation
Normas EN 61131-2
EN 55016-1-2 EN 60529 EN 61000-6-2/4
U.E. 1 Unidades
Nota
Incluido en el volumen de suministro Terminales enchufables: RM 5,08 und RM 3,50 No Incluido en el volumen de suministro Zócalo base y otros accesorios
Medidas
Diagrama de conexión
pagina 4 de 6
31.05.2019 – Modificaciones técnicas reservadas
nº artículo 773000.1211
España: LUTZE S.L.
Camps i Fabrés 11, 1º2ª • 08006 Barcelona Tel. +34 93 285 7480
www.lutze.es • [email protected] 1: característica rápida
2: característica media
1A 2A 3A 4A 5A 6A 7A8A 9A10A
1A 2A 3A 4A 5A 6A 7A8A 9A10A
3: característica lenta-1
4: característica lenta-2
1A 2A 3A 4A 5A 6A 7A8A 9A10A
1A 2A 3A 4A 5A 6A 7A8A 9A10A
pagina 6 de 6
31.05.2019 – Modificaciones técnicas reservadas
nº artículo 773000.1211
España: LUTZE S.L.
Camps i Fabrés 11, 1º2ª • 08006 Barcelona Tel. +34 93 285 7480
www.lutze.es • [email protected]
5: característica lenta-3 1A 2A 3A 4A 5A 6A 7A8A 9A10A
