(1)APOYO TÉCNICO, ACOMPAÑAMIENTO Y ASESORÍAS EN LAS OBRAS CIVILES REALIZADAS POR LA CENTRAL ADMINISTRATIVA Y CONTABLE (CENAC) DE LA SEXTA BRIGADA DEL EJÉRCITO NACIONAL. JUAN FELIPE BENAVIDES PERDOMO. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERÍA CIVIL IBAGUÉ - TOLIMA 2017 1.

(2) APOYO TÉCNICO, ACOMPAÑAMIENTO Y ASESORÍAS EN LAS OBRAS CIVILES REALIZADAS POR LA CENTRAL ADMINISTRATIVA Y CONTABLE (CENAC) DE LA SEXTA BRIGADA DEL EJÉRCITO NACIONAL. JUAN FELIPE BENAVIDES PERDOMO. Informe de práctica profesional, presentado como requisito parcial para optar al título de ingeniero civil. Director HUMBERTO GONZALEZ MOSQUERA Ingeniero Civil. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERÍA CIVIL IBAGUÉ - TOLIMA 2017 2.

(3) NOTA DE ACEPTACIÓN. Director. Jurado. Jurado. Ibagué, noviembre de 2017 3.

(4) DEDICATORIA Dedico este trabajo a mi madre, hermano y amigos, quienes me motivaron a seguir adelante y culminar esta gran etapa de mi vida.. 4.

(5) AGRADECIMIENTOS Agradezco primero a Dios y luego a mi madre por brindarme la oportunidad de formarme como ingeniero civil, agradezco también a la Universidad Cooperativa de Colombia y a su plantel educativo por guiarme en esta ardua tarea.. 5.

(6) CONTENIDO 1. INTRODUCCIÓN ............................................................................................. 9 2. PLANTEAMIENTO DEL PROBLEMA ............................................................ 11 2.1 JUSTIFICACIÓN .......................................................................................... 11 3. OBJETIVOS ................................................................................................... 12 3.1 OBJETIVO GENERAL. ................................................................................ 12 3.2 OBJETIVOS ESPECÍFICOS. ....................................................................... 12 4. MARCO DE REFERENCIA ............................................................................ 13 4.1 MARCO HISTÓRICO ................................................................................... 13 4.2 MARCO TEÓRICO ...................................................................................... 14 4.3 MARCO INSTITUCIONAL ........................................................................... 15 4.3.1 Central administrativa y contable Ibagué (CENAC) ...................................... 15 4.4 MARCO LEGAL ........................................................................................... 15 4.4.1 Central Administrativa y Contable Regional ................................................ 16 5. DESARROLLO DE LA PRÁCTICA ................................................................... 17 5.1 Visita realizada al Bíter N°6 para verificación de construcción bahía N°7. ... 17 5.2 Informe de ejecución de contrato de obra No. 260 ..................................... 23 5.3 Evaluación del proceso de selección abreviada de menor cuantía no.067cenacibague-2017.............................................................................................. 45 5.4 Verificación de contrato de obra N° 089 ...................................................... 46 6. CONCLUSIONES .......................................................................................... 50 7. RECOMENDACIONES .................................................................................. 51 BIBLIOGRAFÍA ..................................................................................................... 52 ANEXOS ............................................................................................................... 53. 6.

(7) LISTA DE TABLAS Tabla 1 Relación de actividades no verificables .................................................... 19 Tabla 2 presupuesto 1 ........................................................................................... 21 Tabla 3 presupuesto 2 ........................................................................................... 21 Tabla 4 presupuesto 3 ........................................................................................... 22 Tabla 5 Acta recibo final de obra ........................................................................... 22 Tabla 6 relación de ítems ejecutados en el dispensario de Ibagué ....................... 24 Tabla 7 Relación de actividades verificadas ......................................................... 41 Tabla 8 Verificación de experiencia registrada en cámara de comercio ............... 45 Tabla 9 Especificaciones técnicas adicionales y otorgación de puntuación por requisitos específicos. ........................................................................................... 45 Tabla 10 Verificación de requisitos del personal ................................................... 46. 7.

(8) ÍNDICE DE ILUSTRACIONES Ilustración 1 entrega final bahía de instrucción ..................................................... 17 Ilustración 2 verificación de placa.......................................................................... 18 Ilustración 3 pedestales en concreto ..................................................................... 18 Ilustración 4 cercha metálica ................................................................................. 19 Ilustración 5 cercha metálica ................................................................................. 20 Ilustración 6 cubierta consultorio de odontología .................................................. 27 Ilustración 7 puertas de pasillos y consultorios ..................................................... 28 Ilustración 8 lavaplatos y mesón en granito........................................................... 28 Ilustración 9 muebles divisorios ............................................................................. 29 Ilustración 10 marco cuarto de rayos X ................................................................. 29 Ilustración 11 cubierta sala de espera 2 ................................................................ 30 Ilustración 12 caseta para compresor ................................................................... 30 Ilustración 13 consultorio odontológico de pediatría .............................................. 31 Ilustración 14 pasillos del dispensario ................................................................... 31 Ilustración 15 cubierta pasillos .............................................................................. 32 Ilustración 16 paredes sala de espera ................................................................... 33 Ilustración 17 cielo raso sala de espera ................................................................ 33 Ilustración 18 lámpara sala de espera ................................................................... 34 Ilustración 19 instalación de vidrio templado ......................................................... 34 Ilustración 20 digiturno .......................................................................................... 35 Ilustración 21 muebles en acero inoxidable .......................................................... 36 Ilustración 22 mueble en acero inoxidable ............................................................ 36 Ilustración 23 faltante de materia hidráulico .......................................................... 37 Ilustración 24 grifería mueble 3 ............................................................................. 37 Ilustración 25 puerta metálica................................................................................ 38 Ilustración 26 panel led ......................................................................................... 39 Ilustración 27 regulador de presión ....................................................................... 39 Ilustración 28 unión de acople rápido .................................................................... 40 Ilustración 29 suministro de marmolina ................................................................. 40 Ilustración 30 pocetas ........................................................................................... 41 Ilustración 31 pasillo exterior dispensario Honda .................................................. 47 Ilustración 32 reparación pasillo exterior dispensario Honda ................................ 48 Ilustración 33 cubierta sala de espera dispensario Honda .................................... 48 Ilustración 34 elementos sanitarios cambiados ..................................................... 49. 8.

(9) LISTA DE ANEXOS Anexo 1, Datos del proceso (contrato N° 067) ...................................................... 53 Anexo 2, especificaciones técnicas de obligatorio cumplimiento (contrato N° 067) 56 Anexo 3, Adenda N° 001 (contrato N° 067) ........................................................... 60 Anexo 4, Presupuesto ejecutado para contrato N° 089 ......................................... 65. 9.

(10) 1. INTRODUCCIÓN El desarrollo de la presente práctica profesional y solidaria, consistió, en la asesoría, acompañamiento y seguimiento técnico de los proyectos de las obras civiles en ejecución y por ejecutar, a cargo de la CENAC. Adicionalmente la evaluación de posibles nuevos ejecutores de estas obras civiles. 10.

(11) 2. PLANTEAMIENTO DEL PROBLEMA La Central Administrativa y Contable (CENAC) de la sexta brigada del Ejército Nacional con sede en la ciudad de Ibagué no cuenta con profesionales y personal de apoyo para atender los múltiples requerimientos en orden de infraestructura física que actualmente se presentan en las unidades militares que conforman dicha brigada, por tal motivo se generan retrasos y múltiples errores en la ejecución de las obras civiles a cargo de la central administrativa y contable. El correcto funcionamiento de las instalaciones de la sexta brigada es fundamental para un buen desarrollo de las actividades que allí se desarrollan, como por ejemplo la atención en los dispensarios la cual se ve afectada por el mal estado de la infraestructura, por causa de esto se han generado diferentes ofertas de contratación pública para generar un mantenimiento y remodelaciones requeridas a diferentes instalaciones o puestos de salud. 2.1 JUSTIFICACIÓN Debido a la falta de personal en el manejo de procesos de orden administrativo y de ejecución en el área de construcción de la central administrativa y contable CENAC, se hace necesario la vinculación de personal con conocimientos en el área administrativa y de campo, competentes para: realizar valoración de las estructuras presentes, elaboración de presupuestos y supervisión de obra; para dar marcha a los diferentes proyectos de una manera eficiente y eficaz. La universidad Cooperativa de Colombia por medio de los convenios ha generado la oportunidad de ofrecer esta vinculación mediante estudiantes que buscan adquirir experiencia laboral aplicando los conocimientos adquiridos en las institución educativa, por tal motivo el ejército nacional, más específicamente la central administrativa y contable ha solicitado el acompañamiento de ingenieros civiles en formación para mitigar esta falencia en cuanto a personal capacitado concerniente al área se refiere.. 11.

(12) 3. OBJETIVOS 3.1 OBJETIVO GENERAL. Apoyar el proceso de gestión, ejecución y supervisión de las obras civiles llevadas a cabo por la central administrativa y contable en las unidades militares que esta tiene a cargo. 3.2 OBJETIVOS ESPECÍFICOS. Definir presupuestos y cantidades de obra óptimos para el desarrollo y ejecución de las obras civiles. Acompañar de manera técnica al comité técnico de evaluación en las propuestas presentadas dentro de los diferentes procesos de contratación publicados por la central administrativa y contable. Realizar vistas de acompañamiento técnico para la verificación en la entrega de los proyectos ejecutados como los proyectos en ejecución para efectuar seguimiento y control de los recursos asignados. Ofrecer acompañamiento técnico al comité evaluador como a la supervisión del contrato en verificación de presupuestos presentados por los contratistas. 12.

(13) 4. MARCO DE REFERENCIA 4.1 MARCO HISTÓRICO1 La Historia de nuestro Ejército Nacional se remonta antes de la Independencia, con nuestros aborígenes hasta nuestros días. El Ejército organizacional de nuestros días inicia con los sueños de Libertad. Siendo esta historia tan extensa, tomamos como referencia una Reseña Histórica escrita por don Gabriel Camargo Pérez, tomado de la Revista Ejército No.81 de Marzo 1988.Tres días después del 20 de Julio de 1810, la Junta suprema encargada de institucionalizar la Independencia, anunció al pueblo, en la plaza mayor de Santafé, que las armas para su defensa estaban ya aseguradas, y que se creara el "Batallón Voluntarios de Guardias Nacionales" compuestas de infantería y caballería, cuyo comandante sería el Teniente Coronel Antonio Baraya. Es cierto que, en ese mismo acto, realizado frente a la casa Consistorial, con el retrato de Fernando VII en el balcón del Cabildo, apareció en persona, como Presidente de la Junta, el propio Virrey don Antonio Amar y Borbón, y que los representantes del nuevo gobierno lucían en su casco los colores de España. Con todo, en el corazón del 23 de Julio, se fermentaba un recóndito pensamiento de verdadera emancipación, como lo acusa aquel híbrido aparato ceremonial, porque si el "bando" que allí se promulgaba con tambores y cornetas de la Compañía Real de Granaderos tenía por objeto promulgar los derechos del Rey Hispano, por lo cual se disponía iluminar durante tres noches la exaltada ciudad, tras los símbolos reales aparecían como cuerpo de una nueva autoridad nacionalista, cinco vocales de la mentada Junta Suprema. Entre otros lucía la joven figura de Baraya, quien se había puesto a órdenes de la patria, desde el primer día de la revolución, y era señalado ahora para primer comandante de la Guardia Nacional. Y porque si ese día formaba en la plaza la caballería veterana colonial, con sus arreos de lujoso y fino apero, también permitiese rematar aquellas filas con cincuenta (50) jinetes llegados de las haciendas rurales, y con una apretada muchedumbre, nervio y amago que habrían de hincharse para proclamar la república.. 1. Centro de estudios históricos del ejército (CEHEJ) Disponible en internet: https://www.centrohistoricoejc.mil.co/. 13.

(14) El 01 de Enero de 2014 se convirtió en una fecha trascendente para los esfuerzos de fortalecimiento de la gestión administrativa del Ejército Nacional a cargo de la Jefatura Financiera y Presupuestal – JEFIP; en aquel tiempo fueron activadas las "CENAC" que constituyen núcleos especializados que concentran las funciones administrativas inherentes a la ejecución presupuestal de los recursos asignados, a través de una estructura organizacional que agrega las Áreas de: Planes, Presupuesto, Contratación, Contabilidad, Tesorería y Control de Inventarios, integradas para responder por los procesos y procedimientos conducentes a la adquisición de bienes y servicios, posibilitando el cumplimiento de la misión encomendada a todas las unidades militares en sus diferentes jurisdicciones, bajo el contexto que brindan las estrategias de transformación.2 4.2 MARCO TEÓRICO Como objeto de estudio para éste proyecto que se relaciona a una práctica profesional y solidaria realizada a los proyectos que se encuentran en ejecución o en proceso; los cuales fueron supervisados para su seguimiento; y teniendo como base los procedimientos que se realizan en la Central administrativa y contable (CENAC), se debe garantizar la autenticidad y la totalidad de los documentos requeridos tanto para la presentación, aprobación y liquidación de los proyectos presentados. Se considera fundamental tener en cuenta el conocimiento en primicia, sobre el Marco Teórico de aspectos relevantes al tema objeto de práctica profesional y solidaria, al igual que el Marco Conceptual que encierra los temas susceptibles de análisis que son objeto de estudio, y que también tienen que ver con lo que se ha de actuar dentro del Marco Legal, el cual aquí concierne al desempeño en la mejor aplicación a la verificación y supervisión de este tipo de proyectos, que son exclusivos del sector público, donde quienes intervienen directamente son los contratistas que hacen parte del proyecto en gestión a ejecutar o llevar a cabo, por medio de este ente administrativo, la central administrativa y contable (CENAC) cumple como cualquier entidad publica una serie de licitaciones para la ejecución de sus proyectos, licitaciones a las cuales se podrán postular cualquier empresa o persona natural que demuestre legalmente que puede realizar correctamente los requerimientos presentados por la central administrativa y contable (CENAC).. 2. Documento institucional del CENAC, disponible al público en internet: http://cenacflorencia.wixsite.com/ejercito-nacional. 14.

(15) 4.3 MARCO INSTITUCIONAL 4.3.1 Central administrativa y contable Ibagué (CENAC)3 Misión: Concentrar la función administrativa de las Unidades centralizadas a través de la ordenación del gasto, la ejecución de la cadena presupuestal y de los procesos contractuales, contables, de tesorería y de control de inventarios, inherentes a la operación y funcionamiento de las Unidades dependientes administrativamente, dentro del marco normativo vigente, bajo premisas de mejora continua a través de una centralización competitiva y efectiva. Visión: En el año 2022, la central administrativa y contable CENAC Ibagué, será reconocida como Unidad especial distinguida por su organización sistémica y alta efectividad y competitividad, con capacidades humanas y técnicas consolidadas para asumir los retos, las tendencias del futuro y la demanda de las Unidades operativas y tácticas del Ejercito Nacional en materia presupuestal, administrativa y financiera, bajo estándares certificados de calidad y desarrollo de la gestión del conocimiento. 4.4 MARCO LEGAL4 EL COMANDANTE DEL EJÉRCITO NACIONAL en ejercicio de sus facultades legales y en especial de las que le confiere el artículo 29 del Decreto No. 1512 del 11 de agosto de 2000, y CONSIDERANDO: Que la Disposición No. 013 del 13 de agosto de 2013, expedida por el Comandante del Ejército Nacional, aprobada mediante Disposición No. 018 del 20 de agosto de 2013, proferida por el Comandante General de las Fuerzas Militares y ésta a su vez aprobada mediante Resolución No. 7800 del 10 de octubre de 2013, expedida por el Ministro de Defensa Nacional, modificó la Disposición No. 0028 del 03 de agosto de 2009, se crearon y activaron las Centrales Administrativas y Contables (CENAC), orgánicas de la Jefatura Financiera y Presupuestal del Ejército Nacional, al tiempo que se aprobaron sus Tablas de Organización y Equipo (TOE) y se dictaron otras disposiciones; igualmente se reorganizó la Jefatura Financiera y Presupuestal del Ejército Nacional (JEFIP), con la siguiente organización: Una Jefatura, la Dirección de Presupuesto (DIPRE), Dirección Financiera (DIFIN), Dirección Contable y Tesorería Comando Ejército (DICOT), Coordinación Convenios de Colaboración (CECON) y Centrales Administrativas y Contables (CENAC).. 3. Documento institucional del CENAC, disponible al público en internet: http://cenacflorencia.wixsite.com/ejercito-nacional 4 Ejército nacional; Disposición número 0004 de 2016 (26 feb 2016) página 6. 15.

(16) 4.4.1 Central Administrativa y Contable Regional 5 A continuación, se relacionan las ciudades donde se encuentran ubicadas las centrales administrativas. -. CENAC ARAUCA CENAC ARMENIA CENAC BARRANQUILLA CENAC BUCARAMANGA CENAC BUENA VISTA CENAC CALI CENAC CANTÓN SUR CENAC CAREPA CENAC CEMIL CENAC CÚCUTA CENAC FACATATIVÁ CENAC FLORENCIA CENAC IBAGUÉ CENAC LETICIA CENAC MEDELLÍN CENAC MOCOA CENAC MONTERÍA CENAC NEIVA CENAC PASTO CENAC POPAYÁN CENAC PUERTO CARREÑO CENAC PUENTE ARANDA (BOGOTÁ) CENAC PUERTO BERRIO CENAC QUIBDÓ CENAC SAN JOSÉ DEL GUAVIARE CENAC SANTA MARTA CENAC TOLEMAIDA CENAC TUNJA CENAC USAQUÉN (BOGOTÁ) CENAC VALLEDUPAR CENAC VILLAVICENCIO CENAC YOPAL. 5. Ejercito nacional; Disposición número 0004 de 2016 (26 feb 2016) página 31. 16.

(17) 5. DESARROLLO DE LA PRÁCTICA La constante falta de personal capacitado para supervisar y ejecutar proyectos de obra civiles creó la necesidad de adquirir ayuda externa, el ejército nacional más precisamente la central administrativa y contable (CENAC) ha optado por solicitar pasantes en ingeniería civil para cubrir esta falencia de personal capacitado; las obras en ejecución y próximas a ejecutarse serán supervisadas, asesoradas o modificadas según sea el caso por el pasante a cargo, todo esto con previa autorización del director de la central administrativa y contable (CENAC). Cumpliendo los requerimientos de la central administrativa y contable (CENAC) se procedió a realizar visitas y presupuestos solicitados, también se ejecutaron estudios técnicos a propuestas previamente presentadas, así como la supervisión a obras ejecutadas o en estado de ejecución. 5.1 Visita realizada al Bíter N°6 para verificación de construcción bahía N°7. Ilustración 1 entrega final bahía de instrucción. Fuente: el autor En el Bíter N° 6 ubicado en el municipio de Piedras-Tolima, se ejecutó la construcción de una bahía de instrucción, como se evidencia en la ilustración 1 específicamente la bahía N°7 en la cual, se presentaron inconsistencias al momento de ser ejecutada; los requerimientos solicitados por la CENAC no fueron realizados a satisfacción, por lo que se generaron tareas adicionales o de modificación. 17.

(18) Se realizó la inspección correspondiente a los ítems que se pueden cuantificar luego del proceso constructivo para verificar la veracidad de estas tareas de modificación. Ítem 3: suministro e instalación de placa en concreto de 3000 PSI Ilustración 2 verificación de placa. Medición de placa Fuente: el autor. Vista panorámica de la placa. Inicialmente se procedió a verificar el espesor y longitudes de la placa como se muestra en la ilustración 2 esto para confirmar que efectivamente se realizaron los 4,59 M3 que constan en el acta, lo cual se pudo confirmar satisfactoriamente. Ítem 4: pedestales en concreto de 0.25mx 0.25m en concreto de 3000 PSI Se verificaron las dimensiones de los pedestales (ver fotografía 3) las cuales se confirmaron son de 0,25m x 0, 25m x 1m y las cantidades registradas (10UNDS), pero no es posible verificar la resistencia del concreto utilizado. Ilustración 3 pedestales en concreto. Pedestal 1 Fuente: el autor. Pedestal 1 18.

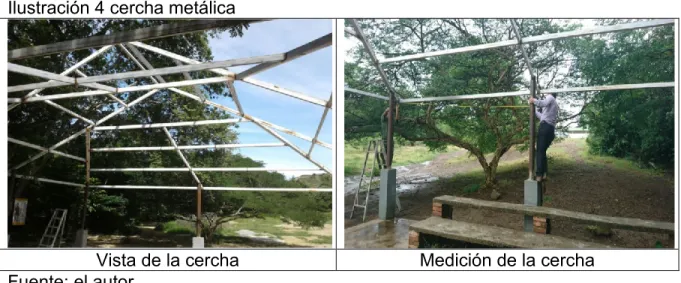

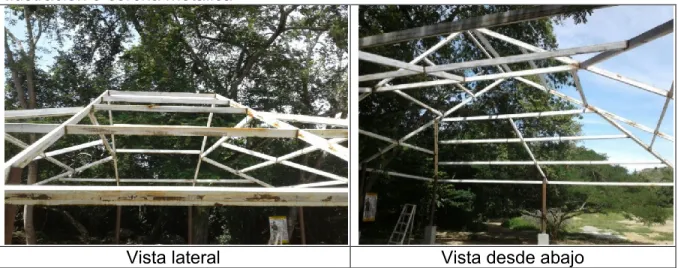

(19) Ítem 10: suministro e instalación de correa de 3”x 1 ½” Fueron medidos la totalidad de perfiles, como se evidencia en la ilustración 4 esto para confirmar que hubiese los 139.42 ML registrados en el acta de modificación los cuales se verificaron correctamente. Ilustración 4 cercha metálica. Vista de la cercha Fuente: el autor. Medición de la cercha. Se relacionaron los ítem que no podían ser verificados por su proceso constructivo o porque por su ejecución no quedan rastros de estos. Tabla 1 Relación de actividades no verificables Actividades Excavación en Conglomerado Retiro sobrantes distancia mayor a 27 km Zapatas en concreto de 3.000 psi Suministro e instalación de malla electro soldada Suministro e instalación de triturado 3/4 Suministro, extendida y compactación de recebo Suministro e instalación de acero de refuerzo PDR para pedestales Fuente: el autor. Unidad M3 M3 UND M2 M3 M3. Observación No se puede verificar. No se puede verificar. No se puede verificar. No se puede verificar. No se puede verificar. No se puede verificar.. KG. No se puede verificar.. Terminada la inspección técnica se realizaron tres recomendaciones teniendo en cuenta factores como precio y comodidad para el personal militar, posteriormente se presentó el presupuesto para el suministro de la cubierta, cabe aclarar que la instalación correría por cuenta del personal militar por lo que esta no fue presupuestada en el plan presentado. 19.

(20) A continuación expongo las tres propuestas que fueron presentadas al comité técnico de la CENAC: 1- Por recomendación técnica y mejor opción se deberá utilizar teja tipo Extandig para realizar este trabajo, la cual cumple con requerimientos de comodidad para el personal, evitando mayor sensación de calor y disminución de ruido producido por el choque lluvia-teja. 2- Por efectos de costo como segunda opción se recomienda usar teja ondulada Eternit la cual cumple con los requerimientos mínimos de comodidad ya que aísla parcialmente el ruido generado por el choque lluvia-teja y la sensación de calor generada por días despejados. Esta teja será pintada para generar el acabado solicitado. 3- Como última opción para lograr la mayor economía posible se ofrece la opción de utilizar teja zinc calibre 0,34; a pesar que este tipo de teja no es nada confortable ya que no aísla; sino, que por el contrario aumenta la sensación de calor y el ruido generado por el choque lluvia-teja es considerablemente más económica. Se ofrece esta opción ya que la bahía se encuentra ubicada en medio de árboles, lo cual, contribuirá a la disipación parcial de sensación de calor, pero no se disminuirá en días lluviosos el ruido generado por el choque lluvia-teja. Esta teja será pintada para generar el acabado solicitado. Ilustración 5 cercha metálica. Vista lateral Vista desde abajo Fuente: el autor Al presupuesto presentado para la obra en cuestión; se propuso un A.I.U del 5% ya que al no ser el contratista de la obra, como autor no puedo generar costos de utilidad o administración. 20.

(21) Los presupuestos fueron presentados al director de la CENAC para su posterior aprobación y ejecución, la obra será ejecutada con la disposición presupuestal del año 2018. Tabla 2 presupuesto 1. Fuente: El autor Tabla 3 presupuesto 2. Fuente: El autor. 21.

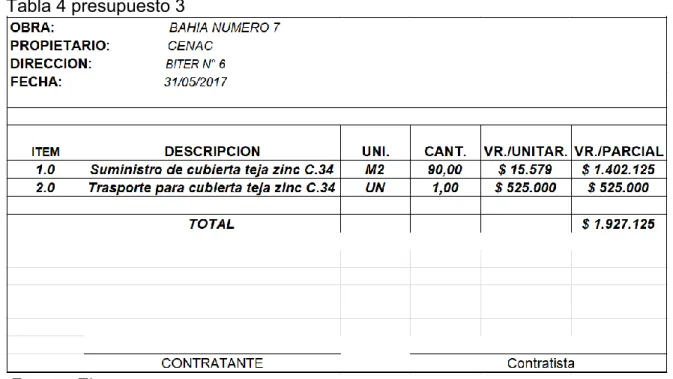

(22) Tabla 4 presupuesto 3. Fuente: El autor Por solicitud del director del CENAC se redacta un acta donde se explican las novedades y se presentan los ítems realizados en la obra. Tabla 5 Acta recibo final de obra ACTA RECIBO FINAL DE OBRA Contrato No y fecha 160 CENAC Ibagué de 2016 del 22 de junio del 2016 Tipo de contrato Obra Contratar el servicio mantenimiento de instalaciones bahía de instrucción No 07 del batallón de instrucción y entrenamiento Objeto del contrato No6, Unidad Centralizada por la Central Administrativa y Contable de Ibagué. Valor del contrato $11.452.608,87 Duración del contrato Un (1) mes Asistentes TC. Gabriel Alfredo Moreno Morales Director y ordenador del gasto Central Administrativa y Contable Ibagué CT. Barrera Avila Víctor Andrés Supervisor del contrato Cesar Oswaldo Castro Gonzales Contratista Resultados obtenidos Se ejecutó el contrato de acuerdo a las actividades de obra propuestas en el acta de modificación pero no se ejecutaron a satisfacción las actividades solicitadas por la institución; en la presente acta se relacionaran las actividades ejecutas en campo. 22.

(23) Ítem 1. Descripción UND Cantidad Excavación de conglomerado m3 5,33 Retiro de sobrantes distancia mayor a 2 27 KM (Incluye permiso para m3 5,33 disposición final de residuos) Suministro e instalación de placa de 3 m3 4,69 concreto de 3000psi Pedestales de concreto de 0,25 x 0,25 4 und 10 en concreto de 3000psi 5 Zapatas en concreto de 3000psi und 10 Suministro e instalación de malla 6 m2 46,87 electro soldada de 4mm Suministro e instalación de triturado 7 m3 1,51 3/4 Suministro, extendida y compactación 8 m3 4,69 de recebo Suministro e instalación de tubo de 9 aguas negras D=4" Semipesado ml 27,8 espesor 2mm Suministro e instalación de correa de 10 ml 139,42 3" x 1 1/2" calibre 19 Suministro e instalación de acero de 11 refuerzo PDR 60 Para pedestales y kg 92,9 zapatas Se evidenciaron a satisfacción todas las actividades en el acta modificatoria exceptuando el ítem No 9 Observación (suministro e instalación de tubo de aguas negras D=4" Semipesado e=2mm) el cual no se evidencia en el sitio de ejecución de la obra. Se deberá realizar un nuevo ítem "Suministro e instalación de cubierta" el cual es indispensable para el buen funcionamiento de esta bahía. se recomienda como mejor opción teja tipo termo acústica para realizar esta labor Once millones cuatrocientos cincuenta y dos mil Valor recibo final seiscientos ocho pesos con ochenta y siete centavos ($11'452.608,87) Fuente: el autor 5.2 Informe de ejecución de contrato de obra No. 260 Se realizó la verificación de un contrato ya ejecutado cuyo objeto fue: Contratar el mantenimiento de bienes inmuebles con destinos al establecimiento de sanidad 23.

(24) militar 5175 de Ibagué y establecimiento de sanidad militar del batallón de infantería de montaña N° 17 de Chaparral, unidades centralizadas administrativamente por la central administrativa y contable de Ibagué. En el batallón Rook, ubicado en la ciudad de Ibagué se ejecutó un contrato de mantenimiento en el año 2016; por orden del director de la CENAC se procedió a verificar el estado actual del dispensario y si las obras realizadas cumplieron los requerimientos solicitados, luego de realizar la visita correspondiente si obtuvieron los siguientes resultados. Se relacionaron los ítem ejecutados y posterior mente se expusieron los ítem que presentaron novedad, donde se incluyeron los valores monetarios ya que se evidenciaron novedades e inconsistencias en los valores ejecutados contra los valores soportados. Tabla 6 relación de ítems ejecutados en el dispensario de Ibagué ÍTEM DESCRIPCIÓN DEL ELEMENTO UNIDAD Cantidad 1 CUARTO ZONAS ATENCIÓN ODONTOLOGÍA Excavación y relleno y reposición de enchape 1,1 m3 1,02 piso levantado 1,2 Red suministro PVC 1/2" ML 13,66 1,3 Red sanitaria PVC-S 2" ML 13,66 Suministro e instalación de tubería para aire 1,4 ML 61 comprimido 1,5 Punto hidráulico PVC 1/2" UND 3 Reparación y suministro de enchape 0.20x0.20 de 1,6 m2 1,16 zonas afectadas Revisión y reparación de filtraciones de aguas 1,7 GB 1 lluvias en cubierta termo acústica 1,8 Revisión de puntos e instalaciones eléctricas GB 1 1,9. Revisión y reparación de puertas de acceso en madera sencilla y de doble hoja, incluye puntura. UND. 19. 1,1. Mesón doble en granito pulido de 0.65 de ancho incluye refuerzo de malla electro soldada e=0.1m. M2. 1,02. UND. 1. UND. 1. UND. 2. 1,11 1,12 1,13. Suministro e instalación de lavaplatos en acero inoxidable Retiro de lavamanos existente Suministro de muebles divisorios para consultorio odontológico. 24.

(25) 1,14 1,15. 1,16. Instalación de láminas en plomo para habitación de rayos x Suministro e instalación de marco para puerta de habitación de rayos x Impermeabilización tipo manto mortero plas AL-80 de 3.5mm con foil de aluminio equivalente. incluye mortero afinado relación 1:4 (canales y/o cubiertas planas, incluye medias cañas, remates, pintura y bituminosa). M2. 11,38. UND. 1. M2. 28,62. GB. 1. M2 M2. 211,84 42,24. GB. 1. M2 M2 GB. 163,26 41,73 1. GB. 1. M2 M2. 106,35 111,24. GB. 1. 5,4 5,5 5,6. CASETA CONFINAMIENTO COMPRESOR DE AIRE Suministro e instalación de caseta para compresor CONSULTORIO DE PEDIATRÍA Resane y pintura vinilo tipo 1 Resane y pintura vinilo tipo 1 para cielo raso Revisión de instalaciones eléctricas (lámparas toma de corrientes e interruptores) PASILLOS Resane y pintura vinilo tipo 1 Resane y pintura vinilo tipo 1 para cielo raso Revisión de lámparas de iluminación Revisión y reparación de filtraciones de aguas lluvias en cubierta termo acústica SALA DE ESPERA Resane y pintura vinilo tipo 1 Resane y puntura vinilo tipo 1 para cielo raso Revisión de instalaciones eléctricas. Lámparas toma corrientes e interruptores Demolición de muro Suministro e instalación de vidrio templado Digiturno. M2 M2 UND. 1,7 1,33 1. 5,7. Suministro e instalación de punto de voz y datos. UND. 4. UND. 4. UND. 2. 2 2,1 3 3,1 3,2 3,3 4 4,1 4,2 4,3 4,4 5 5,1 5,2 5,3. 5,8 6. 6,1. Suministro e instalación de puntos eléctricos, toma corriente MUEBLES ACERO INOXIDABLE MUEBLE 1 Suministro e instalación de mueble en acero inoxidable de 1.30x1.60 incluye grifería de pedal y accesorios para suministro de agua MUEBLE 2 25.

(26) 6,2. 6,3. 1 2 3 4 5. Suministro e instalación de mueble en acero inoxidable de 1.30x1.60 incluye grifería de pedal y accesorios para suministro de agua MUEBLE 3 Suministro de grifería de pedal y accesorios para grifería de agua ACTIVIDADES ADICIONALES DISPENSARIO MEDICO 5175- IBAGUÉ Suministro e instalación de estuco plástico Suministro e instalación de pintura vinilo tipo 1 tres manos Acero de refuerzo de 60.000 psi Suministro e instalación de puerta de lamina metálica cal 18 tipo persiana 0.83x1.26m (incluye pasador) Suministro e instalación de pintura de esmalte blanco sobre marco metálico. UND. 1. UND. 1. M2. 14,59. M2. 14,59. KG. 9,18. UND. 1. ML. 94,36. ML. 48. 6. Acometida eléctrica trifásica en cable 7 hilos #10. 7. Suministro e instalación de panel LED de 30v Suministro e instalación de regulador de presión manual. UND. 3. UND. 4. Suministro e instalación de unión de acople rápido. UND. 8. UND. 11,38. UND. 2. M2. 178,11. M3. 4. 8 9 10 11 12 13. Suministro e instalación de marmolina sobre muros de cuartos de rayos x Suministro e instalación de poceta en acero inoxidable sobre mueble divisorios de consultorio odontológico Inspección, reparación encintada y masillado de cielo raso existente Cargue manual y retiro de escombros hasta 16KM incluye permiso para disposición final de residuos. Fuente: CENAC Ibagué. CUATRO ZONAS ATENCIÓN ODONTOLOGÍA Ítem 1.1 Excavación y relleno y reposición de enchape piso levantado. No se puede verificar. Ítem 1.2 Red suministro PVC 1/2" No se puede verificar. 26.

(27) Ítem 1.3 Red sanitaria PVC-S 2" No se puede verificar. Ítem 1.4 Suministro e instalación de tubería para aire comprimido No se puede verificar. Ítem 1.5 Punto hidráulico PVC 1/2" Se solicita aclaración del ítem (ubicación) Ítem 1.6 Reparación y suministro de enchape 0.20x0.20 de zonas afectadas Realizado correctamente. Ítem 1.7 Revisión y reparación de filtraciones de aguas lluvias en cubierta termo acústica. Ilustración 6 cubierta consultorio de odontología. Cubierta consultorio. Cubierta sala de espera. Se evidencia en la ilustración 6 la reparación de filtraciones de aguas lluvias, además de que en la parte interior del consultorio odontológico no se evidencia filtraciones ni humedades debido al agua lluvia. Ítem 1.8 Revisión de puntos e instalaciones eléctricas No se puede verificar si se hizo la respectiva revisión. Ítem 1.9 Revisión y reparación de puertas de acceso en madera sencilla y de doble hoja, incluye pintura.. 27.

(28) Ilustración 7 puertas de pasillos y consultorios. Puerta cuarto de limpieza Fuente: el autor.. Puerta consultorio odontológico. Las cantidades contratadas en el acta final de obra fueron 19, verificándolas solo se encontraron 14 puertas en la zona. Como se evidencia en la ilustración 7, esta puerta no fue intervenida. Además de que se evidenció una mala aplicación de pintura sobre algunas puertas. Ítem 1.10 Mesón doble en granito pulido de 0.65 de ancho incluye refuerzo de malla electro soldada e=0.10m. El mesón tiene un espesor de 0.07m, no de 0.1m como estaba estipulado en el contrato. Ítem 1.11 Suministro e instalación de lavaplatos en acero inoxidable. Ilustración 8 lavaplatos y mesón en granito. Fuente: el autor. 28.

(29) Ítem. 1.13 Suministro de muebles divisorios para consultorio odontológico. Ilustración 9 muebles divisorios. Mueble silla 1 Fuente: el autor. Mueble silla 2. Se realizó el suministro de dichos muebles como se muestra en la ilustración 9, pero estos no son los adecuados para el consultorio de odontología ya que no brinda privacidad al paciente. Ítem 1.14 Instalación de láminas en plomo para habitación de rayos x. Realizado correctamente. Ítem 1.15 Suministro e instalación de marco para puerta de habitación de rayos x Ilustración 10 marco cuarto de rayos X. Chapa cuarto de rayos X. Marco cuarto de rayos X. Según reporte del Sargento Viceprimero Capador, Biomédico del dispensario, no se evidencio el cambio de dicho marco, el actual se ve deteriorado como nos muestra la ilustración 10. 29.

(30) Ítem 1.16 Impermeabilización tipo manto morter plas AL-80 de 3.5mm con foil de aluminio equivalente. Incluye mortero afinado relación 1:4 (canales y/o cubiertas planas, incluye medias cañas, remates, pintura y bituminosa) Ilustración 11 cubierta sala de espera 2. Fuente: El autor CASETA CONFINAMIENTO COMPRESOR DE AIRE Ítem 2.1 Suministro e instalación de caseta para compresor. Ilustración 12 caseta para compresor. Fuente: El autor. Se evidencio el suministro e instalación de la caseta para compresor como se muestra en la ilustración 12, aunque no están estipuladas en el contrato las especificaciones con las que debería ser entregada esta, se puede evidenciar que el estuco lateral está deteriorado y que en la parte superior no se aplicó estuco ni impermeabilizante ya que esta se encuentra a la intemperie. 30.

(31) CONSULTORIO DE PEDIATRÍA. Ítem. 3.1 Resane y pintura vinilo tipo 1. Se evidencia que se realizó labores de pintura, pero se solicita esclarecer aclaración de cantidades. Ilustración 13 consultorio odontológico de pediatría. Fuente: El autor Ítem 3.2 Resane y pintura vinilo tipo 1 para cielo raso Realizado correctamente Ítem 3.3 Revisión de instalaciones eléctricas (lámparas, toma de corrientes e interruptores) No se puede verificar si se realizó la respectiva revisión, ya que en el contrato no estaba estipulada la reparación de dichas instalaciones. PASILLOS Ilustración 14 pasillos del dispensario. Pasillo ala norte Fuente: el autor. Pasillo ala sur 31.

(32) Ítem 4.1 Resane y pintura vinilo tipo 1. Se evidencia que la pintura utilizada no es tipo 1. Se solicita aclarar las cantidades. Ítem 4.2 Resane y pintura vinilo tipo 1 para cielo raso. No se pudo verificar el resane del cielo raso, se realizó la observación de la pintura ya que esta no era tipo 1. Ítem 4.3 Revisión de lámparas de iluminación. No se puede verificar si se realizó la respectiva revisión, ya que en el contrato no estaba estipulada la reparación de dichas lámparas. Ítem 4.4 Revisión y reparación de filtraciones de aguas lluvias en cubierta termo acústica. Se evidencia en la ilustración 15 la reparación de la cubierta termo acústica, adicionalmente no se presentaron humedades por filtraciones de agua lluvia en la parte interior en los pasillos. Ilustración 15 cubierta pasillos. Fuente: El autor. 32.

(33) SALA DE ESPERA Ítem 5.1 Resane y pintura vinilo tipo 1. Ilustración 16 paredes sala de espera. Fuente: El autor Como se observa en la ilustracion16 la pintura que se utilizó no es tipo 1 ya que al limpiar con un trapo húmedo la pintura se desprendió de la pared, Además Se solicita confirmar cantidades ya que se reportan más de las aparentemente realizad. Ítem 5.2 Resane y puntura vinilo tipo 1 para cielo raso Ilustración 17 cielo raso sala de espera. Cielo raso sala de espera Fuente: el autor. Cielo raso sala de espera. Como se muestre en la ilustración 17 Las condiciones actuales del cielo raso de la sala de espera evidencian una grave humedad, debido a posibles filtraciones por agua lluvia en la cubierta. A pesar de que la reparación de dicha cubierta estaba estipulada en el contrato no se realizó. 33.

(34) Ítem 5.3 Revisión de instalaciones eléctricas. Lámparas toma corrientes e interruptores. Ilustración 18 lámpara sala de espera. Fuente: el autor No es posible verificar si se realizó la respectiva revisión, ya que en el contrato no estaba estipulada la reparación de dichos puntos. Ítem 5.4 Demolición de muro. Realizado correctamente Ítem 5.5 Suministro e instalación de vidrio templado. Realizado correctamente. Ilustración 19 instalación de vidrio templado. Fuente: El autor. 34.

(35) Ítem 5.6 Digiturno. Ilustración 20 digiturno. Tablero electrónico digiturno Fuente: el autor.. Dispensador de turnos. En el contrato no se especifica si el ítem es suministro e instalación; Pero la instalación no es la correcta, el digiturno se instaló al revés. Como se evidencia en la ilustración 20 Ítem 5.7 Suministro e instalación de punto de voz y datos. No se evidenciaron instalaciones nuevas de puntos de voz y datos, todos los puntos ya existían antes de la ejecución del contrato. Según testimonio del personal más antiguo del dispensario. MUEBLES EN ACERO INOXIDABLE. Mueble 1 Ítem 6.1 Suministro e instalación de mueble en acero inoxidable de 1.30x1.60 incluye grifería de pedal y accesorios para suministro de agua.. 35.

(36) Ilustración 21 muebles en acero inoxidable. Instalación Hidráulica Fuente: el autor.. Mesón 1. Mueble 1.1 Se realizó el suministro e intalación de los elementos requeridos como se observa en la ilustracion 21. Aunque no es el material adecuado para sitios hospitalarios ya que el mueble tiene una superficie corrugada y en esta se acumulan bacterias, el mueble correcto debe ser en acero totalmente liso. La instalación no fue la adecuada, ya que no se encuentra en funcionamiento la instalación hidráulica, y en la sanitaria no se instaló el codo sifón, lo que hace que los olores de la tubería se devuelvan, por tal motivo, se encuentra tapado el sifón para evitar la propagación de malos olores. Mueble 1.2 Ilustración 22 mueble en acero inoxidable. Fuente: el autor. 36.

(37) Al igual que el mueble 1.1, este se suministró e instaló, pero no de la manera correcta. Por tal motivo no se ecuentra en funcionamiento. Mueble 2 Ítem 6.2 Suministro e instalación de mueble en acero inoxidable de 1.30x1.60 incluye grifería de pedal y accesorios para suministro de agua. Ilustración 23 faltante de materia hidráulico. Fuente: el autor. Se suministró e instaló correctamente el mueble, pero las instalaciones hidráulicas o grifería no se suministraron. Por lo tanto no se encuentra en funcionamiento, como se evidencia en la ilustración 23 Mueble 3 Ítem 6.3 Suministro de grifería de pedal y accesorios para grifería de agua. Ilustración 24 grifería mueble 3. Fuente: el autor 37.

(38) Se suministró e instaló correctamente el mueble, pero la grifería no se instaló, se suministró y se dejó bajo el mueble en una caja. Por lo tanto no se encuentra en funcionamiento, como se evidencia en la ilustración 24. Se ejecutaron actividades adicionales a las requeridas por la CENAC las cuales también fueron verificadas y se reportaron las novedades presentes. ACTIVIDADES ADICIONALES 1. Suministro e instalación de estuco plástico No especifica el lugar donde se realizó dicha actividad 2. Suministro e instalación de pintura vinilo tipo 1 tres manos. Al igual que el ítem anterior no se especifica donde se realizó dicha actividad. 3. Acero refuerzo 60.000 psi. No se especifica donde se utilizó dicho refuerzo y según reporte del Sargento Viceprimero Capador no se evidencio en ningún momento que se haya realizado dicha actividad. 4. Suministro e instalación de puerta de lámina metálica cal 18 tipo persiana 0.83x1.26m (incluye pasador) Ilustración 25 puerta metálica. Fuente: El autor 5. Suministro e instalación de pintura de esmalte blanco sobre marco metálico. Realizado correctamente. 6. Acometida eléctrica trifásica en cable 7 hilos #10 No se puede verificar dicho ítem.. 38.

(39) 7. Suministro e instalación de panel LED de 30v. Cantidad: 3 Ilustración 26 panel led. Fuente: el autor Como se evidencia en la ilustración 26 los paneles fueron instalados correctamente. 8. Suministro e instalación de regulador de presión manual Ilustración 27 regulador de presión. Fuente: el autor Se evidencia el suministro e instalación de 4 reguladores, uno por cada puesto odontológico, así como se muestra en la ilustración 27. 39.

(40) 9. Suministro e instalación de unión de acople rápido Ilustración 28 unión de acople rápido. Fuente: El autor Se evidencia el suministro e instalación de ocho uniones de acople rápido (dos por cada puesto odontológico).como podemos observar en la ilustración 28 10. Suministro e instalación de marmolina sobre muros de cuartos de rayos x. Ilustración 29 suministro de marmolina. Fuente: El autor. 40.

(41) 11. Suministro e instalación de poceta en acero inoxidable sobre mueble divisorio de consultorio odontológico: Ilustración 30 pocetas. Poceta mueble 1 Fuente: el autor. Poceta mueble 2. 12. Inspección, reparación encintada y masillado de cielo raso existente No se especifica donde se realizó dicha actividad, pero el cielo raso del consultorio de odontología donde se encontraban las lámparas anteriores a las instaladas no fue masillado. 13. Cargue manual y retiro de escombros hasta 16KM incluye permiso para disposición final de residuos Realizado correctamente.. Tabla 7 Relación de actividades verificadas DESCRIPCIÓN ÍTEM DEL UNIDAD CANTIDAD VALOR ELEMENTO dispensario médico 5175 - Ibagué cuatro zonas atención odontología 1,7. 1,8. RESANE Y PINTURA EPOXICA RESANE Y PINTURA EPOXICA PARA CIELO RASO. m2. 58,34. $. m2. 66,28. $ 1.020.712. 41. 816.760. OBSERVACIÓ N.

(42) SUMINISTRO E INSTALACIÓN DE LÁMPARAS 1,1 0,60 X 0,60 DE 4 und TUBOS FLUORESCENT ES REVISIÓN Y REPARACIÓN DE PUERTAS DE ACCESO EN 1,1 MADERA und SENCILLAS Y DE DOBLE HOJA. INCLUYE PINTURA MESÓN DOBLE EN GRANITO PULIDO 0,65 DE ANCHO INCLUYE 1,1 m2 REFUERZO DE MALLA ELECTRO SOLDAD, 0,10M DE ESPESOR SUMINISTRO E INSTALACIÓN DE MARCO 1,2 PARA PUERTA und DE HABITACIÓN DE RAYOS X CONSULTORIO DE PEDIATRÍA. 3,1. 3,2. RESANE Y PINTURA VINILO TIPO 1 RESANE Y PINTURA VINILO TIPO 1 PARA CIELO RASO. 3. $. 525.000. 14/19. $. 350.000. repararon 14 unidades y se cobraron 19. 12.827. el espesor contratado fue de 0,10m y el ejecutado fue de 0,07m. 84.000. No se evidencio suministro e instalación de marco.. e=0,07m/0,10m. $. 1. $. m2. 231,520m2/42, 31m2. $. se espera 927.668 confirmación de cantidad. m2. 42,24/21,20. $. se espera 162.008 confirmación de cantidad. SALA DE ESPERA. 42.

(43) 5,1. 5,2. 5,4. 5,5. 5,6. 5,7. 5,9. RESANE Y PINTURA VINILO TIPO1 RESANE Y PINTURA VINILO TIPO 1 PARA CIELO RASO REVISIÓN Y REPARACIÓN DE PUERTAS DE ACCESO EN MADERA SENCILLAS Y DE DOBLE. INCLUYE PINTURA DEMOLICIÓN DE MURO MESÓN EN GRANITO PULIDO DE 0,40 DE ANCHO Y 0,10M DE ESPESOR SUMINISTRO E INSTALACIÓN DE VIDRIO TEMPLADO SUMINISTRO E INSTALACIÓN DE PUNTOS DE VOZ Y DATOS. SUMINISTRO E INSTALACIÓN DE PUNTOS 5,10 ELÉCTRICOS (TOMA CORRIENTE). m2. 106,35. $. 138.258. valor pintura tipo ll $5000 (cobrado tipo l $6000) valor pintura tipo ll $5300 (cobrado tipo l $7700). m2. 111,24. $. 266.965. und. 8. $. 560.000. m2. 1,70m2/3,84m2. $. 27.008. m2. 1,3. $. 54.600. m2. 1,33m2/3,53m2. $. 689.850. und. 0/4. $. 140.000. $. no se evidencia 112.000 instalación de puntos nuevos. und. 0/4. MUEBLES ACERO INOXIDABLE MUEBLE 1. 43. no se evidencia instalación de puntos nuevos.

(44) 6,1. SUMINISTRO E INSTALACIÓN MUEBLE ACERO INOXIDABLE 1,30X 0,60 INCLUYE GRIFERÍA DE PEDAL Y ACCESORIOS PARA SUMINISTRO DE AGUA. und. 2. $. no se encuentran en funcionamiento, una unida se encuentra sin suministro de pedal y accesorios para 587.475 suministro de agua no es el material adecuado para instalaciones hospitalarias (valor del ítem $2'677.500). MUEBLE 2. 6,3. SUMINISTRO E INSTALACIÓN MUEBLE ACERO INOXIDABLE 1,30X 0,60 INCLUYE GRIFERÍA DE PEDAL Y ACCESORIOS PARA SUMINISTRO DE AGUA. und. 1. dimensión de 1,30x 0,80. no es el material $ 1.344.000 adecuado para instalaciones hospitalarias. MUEBLE 3 SUMINISTRO DE GRIFERÍA DE PEDAL Y 6,4 ACCESORIOS PARA SUMINISTRO DE AGUA Fuente: el autor. und. 1. 44. $. 587.475.

(45) 5.3 Evaluación del proceso de selección abreviada de menor cuantía no.067cenacibague-2017 El objeto de este contrato es contratar el servicio de mantenimiento y adecuación a todo costo de bienes inmuebles el mantenimiento de instalaciones de las unidades centralizadas por la central administrativa y contable de Ibagué para la vigencia 2017. Se realizó el estudio a las propuestas presentadas por los tres oferentes, donde se verificaron aspectos como hojas de vida del personal, veracidad en la experiencia expuesta por estos, especificaciones solicitadas, entre otros. Por privacidad y orden del director de la CENAC no se publicaran nombres o datos relevantes de las propuestas presentadas por los oferentes, por tal motivo solo se indicaran los datos estudiados para la otorgación de puntos. Tabla 8 Verificación de experiencia registrada en cámara de comercio. Fuente: el autor Se utilizaron los mismos formatos para evaluar a los tres oferentes, la experiencia solicitada por la CENAC se relacionó como nombre de producto (Tabla 5.) y se verificó si cumplían o no con este requerimiento. Tabla 9 Especificaciones técnicas adicionales y otorgación de puntuación por requisitos específicos.. 45.

(46) Tabla 10 Verificación de requisitos del personal. . 5.4 Verificación de contrato de obra N° 089 Se realizó el seguimiento al contrato de obra N° 089 ejecutado en el establecimiento de Sanidad Militar 5044, del Batallón de Infantería No 16 “Patriotas” de Honda - Tolima El establecimiento de sanidad militar No 5044 presta los servicios de salud al personal de usuarios del SSFFMM actualmente cuenta con un censo poblacional de 4800 usuarios y una población flotante de 1000 usuarios pertenecientes al CEEB. Cuenta con una red interna para la atención básica de medicina general odontología general, psicología, laboratorio clínico de nivel básico y atención prioritaria, requiere el mantenimiento y adecuación de las instalaciones del ESM 5044 incluyendo demolición y resane de cielo raso de la parte exterior, desmonte de cielo raso en farmacia y consultorios, desmonte de orinales e inodoros, desmonte de cubierta existente, impermeabilización de placa exterior, suministro e instalación de drywall, mantenimiento e instalaciones para tanque y pintura de cubierta, para la buena atención, con calidad al personal de usuarios del SSFFMM y brindar la mayor comodidad al personal del equipo de la salud, a su vez 46.

(47) cumpliendo con los parámetros básicos en estructura a las instituciones de salud, logrando el cumplimiento de la misión institucional que es brindar los servicios de salud. El plazo de ejecución del contrato en cuestión fue desde la suscripción del contrato y aprobación de la garantía única o hasta el 31 de diciembre de 2017 y/o hasta agotar el presupuesto aprobado. Ilustración 31 pasillo exterior dispensario Honda. Cielo raso pasillo exterior. Daño en cubierta y cielo raso. Cielo raso pasillo exterior Fuente: el autor. Daño en cubierta y cielo raso. Como se observa en la ilustración 31 el deterioro en la cubierta y cielo raso del pasillo exterior era evidente y presentaba un riesgo para los usuarios del sistema de salud, por tal motivo se realizaron las correcciones pertinentes para solucionar este problema.. 47.

(48) Ilustración 32 reparación pasillo exterior dispensario Honda. Fuente: el autor Luego de intervenir el cielo raso y parte de la cubierta se logró prevenir cualquier tipo de riesgo para los usuarios del sistema de salud, como podemos observar en la ilustración 32, los trabajos se realizaron correctamente según lo estipulado en el registro de actividades (ver anexo 4). Ilustración 33 cubierta sala de espera dispensario Honda. Humedad en placa exterior. Limpieza de cubierta y reparación. 48.

(49) Impermeabilización de placa exterior Fuente: el autor. Impermeabilización de placa exterior. Uno de los principales inconvenientes con este dispensario, era la humedad presente, a causa de la no impermeabilización o protección de la cubierta y avería de algunas tejas, por lo cual se solicitó, la realización de esta tarea como prioridad para el buen funcionamiento de las instalaciones. Como se muestra en la ilustración 33 se realizó el trabajo solicitado si imprevisto alguno. También se efectuaron diferentes actividades como: cambio de elementos sanitarios, como se observa en la ilustración 34 los elementos averiados fueron debidamente reportados y entregados para su disposición final, también la reparación en tuberías averiadas entre otras actividades pertinentes Ilustración 34 elementos sanitarios cambiados. Fuente: el autor. 49.

(50) 6. CONCLUSIONES Como estudiante de ingeniería civil de la universidad Cooperativa de Colombia, recibí aprendizaje sobre la correcta elaboración y control de presupuestos de obra lo cual, fue indispensable ya que al aplicar estos conocimientos en mi practica solidaria y empresarial pude desarrollar el presupuesto solicitado sin ningún problema, puesto que, el correcto desarrollo de un presupuesto conlleva al buen funcionamiento en obra, evitando imprevistos en cuanto a costos directos se refiere. Al brindar asesorías, al personal encargado de los contratos de obras civiles, se puede evidenciar una mejora en el desarrollo de estos, ya que por su desconocimiento el personal encargado de las obras civiles no interviene de manera activa en la ejecución de dichas obras, lo que causa irregularidades e inconvenientes al momento de finalizar las tareas y realizar la entrega final del contrato. Como se evidencio, en una de las visitas técnicas realizadas los problemas e irregularidades en obra pueden ser muchos; como ingeniero civil tuve la responsabilidad de alertar y brindar solución a los problemas presentados. Al realizar la reunión final con el comité evaluador se dejaron en evidencia las falencias presentadas, también se logró, por los resultados obtenidos que la CENAC dejara sus puertas abiertas a próximos estudiantes de la universidad Cooperativa de Colombia para que allí desarrollaran su práctica empresarial y solidaria.. 50.

(51) 7. RECOMENDACIONES La empresa en la que se desarrolló la práctica solidaria y empresarial, presenta múltiples fallas a la hora de ejecutar proyectos de obras civiles, por lo cual es de vital importancia contar con la adecuada preparación académica para poder bridar la correcta asesoría y supervisión, de esta manera lograr una correcta ejecución de los contratos de obras civiles. Verificar previamente las ayudas ofrecida por la empresa ya que, no siempre se contó con disponibilidad de movilidad a otras ciudades, por esta razón, en algunas ocasiones el desplazamiento necesario para realizar la práctica solidaria y empresarial, corrió por cuenta personal; no se presentó queja de esta falencia, para evitar mayores demoras en el tiempo de ejecución de las practicas solidarias y empresariales. Brindar asesoría al personal que se ve afectado directamente por la ejecución de cualquier obra civil, ya que se presenta desconocimiento de cómo deben quedar las obras en su estado final, por esta razón, tenemos la obligación de compartir nuestros conocimientos obtenidos en la Universidad Cooperativa de Colombia para que así el personal que está a cargo de las instalaciones intervenidas pueda determinar si el o los contratistas están ejecutando un trabajo adecuado. Como ingeniero civil, antes de ejecutar cualquier trabajo o visita técnica se deberá realizar un seguimiento y control previo a los contratos ejecutados o por ejecutar en las instalaciones pertenecientes a la empresa, esto para familiarizarse con los temas correspondientes y así evitar complicaciones o pérdida de tiempo a la hora de realizar las practicas solidarias y empresariales.. 51.

(52) BIBLIOGRAFÍA Centro de estudios históricos del ejército (CEHEJ) Disponible en internet: https://www.centrohistoricoejc.mil.co. Documento institucional del CENAC, disponible al público en internet: http://cenacflorencia.wixsite.com/ejercito-nacional. Ejército nacional; Disposición número 0004 de 2016 (26 feb 2016). 52.

(53) ANEXOS Anexo 1, Datos del proceso (contrato N° 067). 53.

(54) 54.

(55) 55.

(56) Anexo 2, especificaciones técnicas de obligatorio cumplimiento (contrato N° 067). 56.

(57) 57.

(58) 58.

(59) 59.

(60) Anexo 3, Adenda N° 001 (contrato N° 067). 60.

(61) 61.

(62) 62.

(63) 63.

(64) 64.

(65) Anexo 4, Presupuesto ejecutado para contrato N° 089. 65.

(66) 66.
