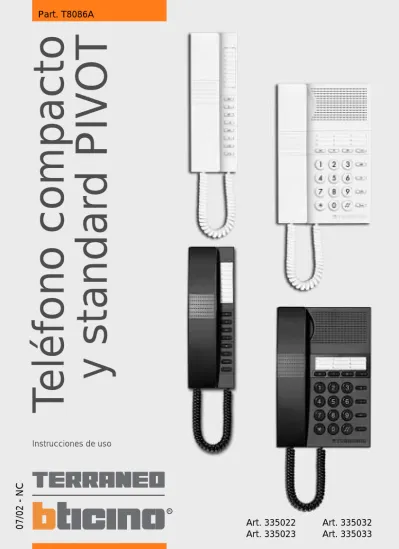

Part. T8086A. y standard PIVOT. Teléfono compacto. Instrucciones de uso 07/02 - NC. Art Art Art Art.

(1)

T eléfono compacto y standar d PIVOT

Bticino Quintela, S.L.

Crta. C-245 Km. 3,6 08850 GAVÀ BARCELONA

www.bticinoquintela.com

R

Instrucciones de uso

Art. 335022 Art. 335023

07/02 - NC Art. 335032

Art. 335033

R

(2)

FUNCIONES BASE COMPACTO

Contestar a una llamada 1. Descolgar el teléfono.

Efectuar una llamada 1. Descolgar el teléfono.

2. Si la línea está libre, marcar el número.

3. Si la línea esta ocupada, colgar.

Llamada a un número de la agenda 1. Descolgar el teléfono.

2. Pulsar la tecla (AGENDA).

3. Pulsar una tecla de 0 a 9.

Llamada al número de emergencia 1. Descolgar el teléfono.

2. Pulsar la tecla ^M1 (N° EMERGENCIA).

1324657980

RP

R

M1

1...2...3...4...5...6...7...8...9....

Para la memorización de los números en agenda y del número de emergencia, ver capítulo

“Memorización de números telefónicos”.

RP

1 2 3

4 5 6

7 8 9

0

R M1

1324657980

RP

R

M1

1......2.......3.......4....5....6...7...8...9... 1324657980

RP

R

M1

1......2.......3.......4....5....6...7...8...9...

1324657980

RP

R

M1

1...2...3...4...5...6...7...8...9...

M1

(3)

Repetición del ultimo número llamado 1. Descolgar el teléfono.

2. Pulsar la tecla RP (REPETICION).

Abertura de la cerradura

Atención: sólo con teléfonos instalados con centralitas telefónicas Terraneo.

1. Pulsar la tecla (CERRADURA).

Autoencendido de la placa exterior Encendido luz escalera

Atención: sólo con teléfonos instalados con centralitas telefónicas Terraneo.

1. Pulsar la tecla (LUZ ESCALERA).

Atención: sólo con teléfonos instalados con video en centralitas telefónicas Terraneo.

1. Pulsar la tecla (AUTOENCENDIDO).

1324657980

RP

R

M1

1...

2....3....4.......5.......6......7......8.......9....... 1324657980

RP

R

M1

1...2....3....4.......5.......6......7......8.......9.......

RP

1324657980

RP

R

M1

1...2...3...4...5...6...7...8....

9....

1324657980

RP

R

M1

1....2.......3.......4......5......6.......7.......8....9....

(4)

(5)

INDICE

INTRODUCCION ...6

FUNCIONES BASE... 7

VISTA GENERAL DEL TELEFONO COMPACTO (335022 - 335023) ...8

VISTA GENERAL DEL TELEFONO STANDARD (335032 - 335033) ...9

FUNCIONES BASE ...10

RESPONDER A UNA LLAMADA 10 •COMO EFECTUAR UNA LLAMADA 10 •LLAMADA DE UN NUMERO DE LA AGENDA 10 •LLAMADA AL NUMERO DE EMERGENCIA (M1) 10 •REPETECIÓN DEL ULTIMO NUMERO LLAMADO 11 •SELECCIÓN MIXTA DC/MF (DECADICA/MULTIFRECUENCIA) 11 •TECLA FLASH (R) 11 CONFIGURACION ...12

•CONFIGURACION BASE 12 •RECUPERAR CONFIGURACIÓN BASE 12 PROGRAMACION DEL TELEFONO

...

13

•REGULAR EL VOUMEN DEL TIMBRE DE LLAMADA 13 •REGULAR VOLUMEN DEL AURICULAR 13 •SELECCIÓN DE LA MELODIA DEL TIMBRE 14 •SELECCIÓN DE MODALIDAD DE LINEA URBANA DC/DTMF 14 •SELECCIÓN DE CONEXIÓN LU/DER 15 •SELECCIÓN DE LA DURACIÓN DEL IMPULSO “FLASH (TECLA R)” 15 MEMORIZAR LOS NUMEROS TELEFONICOS

...

16

•MEMORIZAR NUMEROS EN LA AGENDA 16 •BORRAR UN NUMERO MEMORIZADO EN LA AGENDA 16 •MEMORIZAR NUMERO DE EMERGENCIA (M1) 17 •BORAR NUMERO DE EMERGENCIA 17 FUNCIONES CON EL TELEFONO CONECTADO A LA CENTRALITA TELEFONICA ...18

•APERTURA CERRADURA 18 •ENCENDIDO LUZ ESCALREA 18 •AUTOENCENDIDO PLACA EXTERIOR 18 •ATIVAR RELE ACTUADOR 19 INSTALACION ...21

• INSTRUCCIONES DE CONEXIONADO 21 • INSTALACION BASE 22 • INSTALACION EN PARED CON PLACA ART.337140 23 • INSTALACION EMPOTRADA CON CAJAS MULTIBOX 24 DATOS TECNICOS ...26

•NORMATIVA 26

•DIMENSIONES Y PESO 26

•TEMPERATURA TRABAJO 26

(6)

Los teléfonos art. 335022, 335023, 335032 y 335033 están principalmente indicados en la instalación de un sistema doméstico integrando los servicios telefónicos, portero y de videoportero.

El sistema esta formado por:

centralita telefónica PABX Terraneo, adecuada a las funciones telefónicas y la compatibilidad de los teléfonos con las instalaciones portero y videoportero;

instalaciones portero y videoportero Terraneo;

teléfonos de la serie Pivot;

sección vídeo art. 335102 y 335103 dotan a los teléfonos Pivot para realizar funciones de videoportero.

En estas instalaciones es posible usar teléfonos normales además de los de la línea Pivot y también teléfonos inalámbricos, contestadores y fax.

Es posible, también utilizar los teléfonos de la serie Pivot como teléfonos normales bi-standard (pulsos/tonos) en instalaciones telefónicas, conectados directamente a la red telefónica, y como derivados de las centralitas Terraneo. En este caso las teclas de las funciones de portero no serán utilizables.

INTRODUCCIÓN

(7)

CONTENIDO DEL EMBALAJE

Articulo Color

335022 blanco

335023 negro antracita

Articulo Color

335032 blanco

335033 negro antracita

Equipado con:

cable RJ-RJ para instalacion de sobremesa (longituid 2 m), cable RJ instalacion de pared (longitud 20 cm),

toma Télécom con adaptador RJ, soporte inclinado,

2 piezas de fijación del auricular.

Compacto Standard

RP

123

456

789

0 R M1 1...

2...

3...

4...

5...

6...

7...

8...

9...

1...

2...

3...

RP R M1

4...

5...

6...

7...

8...

9...

1 6

7 8 9

0

2 3

4 5

Piezas fijacion Telefono con Base Inclinada

Cable corto RJ Toma

Cable 2 m

Soporte inclinado Soporte inclinado

Instrucciones

(8)

1. Etiqueta agenda para números breves.

2. Teclado de selección de 12 teclas.

3. ^M1 Tecla número de emergencia.

4. ^R Tecla “FLASH”;

•puesta en espera con centralita telefónica Terraneo;

•activación servicios telefónicos suplementarios (STS).

5. ^RP Tecla repetición del último número llamado:

•programación de las pausas en los números memorizados en agenda, (la pausa tiene una duración de 2 segundos).

6. Tecla para acceder a la programación.

7. Tecla para volver a llamar los números de la agenda.

8. Tecla de autoencendido de la placa exterior.

9. Tecla de encendido luz escalera o activación aparatos.

10. Tecla abertura cerradura.

11. Teclas para:

•activación servicios telefónicos suplementarios (STS);

•cambio temporal selección de DC a DTMF.

12. Toma RJ45 de conexión del teléfono a la instalación Videoportero y a la centralita telefónica Terraneo, con la sección Vídeo.

13. Toma RJ11, RJ12 para la conexión del teléfono directamente a la red telefónica o bien a la centralita telefónica.

14.Toma de conexión del teléfono a la sección Vídeo art. 335102 o art. 335103.

VISTA GENERAL DEL TELEFONO COMPACTO (335022 - 335023)

RP

1 2 3

4 5 6

7 8 9

0

R M1 1...

2...

3...

4...

5...

6...

7...

8...

9...

1

7 5 4 3

8 10 9 2

11 6

13 12

14

(9)

1. Etiqueta agenda para números breves.

2. Teclado de selección de 12 teclas.

3. M1 Tecla número de emergencia.

4. R Tecla “FLASH”;

•puesta en espera con centralita telefónica Terraneo;

•activación servicios telefónicos suplementarios (STS).

5. RP Tecla repetición del último número llamado:

•programación de las pausas en los números memorizados en agenda, (la pausa tiene una duración de 2 segundos).

6. Tecla para acceder a la programación.

7. Tecla para volver a llamar los números de la agenda.

8. Tecla de autoencendido de la placa exterior.

9. Tecla de encendido luz escalera o activación aparatos.

10. Tecla abertura cerradura.

11.Teclas para:

•activación servicios telefónicos suplementarios (STS);

•cambio temporal selección de DC a DTMF.

12.Toma RJ45 de conexión del teléfono a la instalación Videoportero y a la centralita telefónica Terraneo, con la sección Vídeo.

13.Toma RJ11, RJ12 para la conexión del teléfono directamente a la red telefónica o bien a la centralita telefónica.

14. Toma de conexión del teléfono a la sección Vídeo art. 335102 o art. 335103.

VISTA GENERAL DEL TELEFONO STANDARD (335032 - 335033)

1 2 3

4 5 6

7 8 9

0

1...

2...

3...

RP R M1

4...

5...

6...

7...

8...

9...

1

7 8 9 4 5

3

2

6

10 11

12 13

14

(10)

EMPLEO DE LAS FUNCIONES BASE

COMO CONTESTAR A UNA LLAMADA

La llamada en curso es señalada por la sonería:

Descolgar el teléfono para contestar.

COMO EFECTUAR UNA LLAMADA

Descolgar el teléfono Esperar el tono de la centralita Marcar el número deseado

Colgar el teléfono al terminar la conversación.

LLAMADA A NÚMERO DE LA AGENDA

La agenda tiene la posibilidad de memorizar hasta 10 números telefónicos con un máximo de 24 cifras pausas incluidas.

Para llamar a cualquier número memorizado proceder como sigue:

Descolgar el teléfono Esperar el tono de la centralita Pulsar la tecla (AGENDA)

Pulsar una tecla numérica comprendida entre 0 y 9 correspondientes a la posición en agenda dónde el número ha sido memorizado.

Colgar el teléfono al terminar la conversación.

LLAMADA AL NÚMERO DE EMERGENCIA (M1)

Es posible memorizar un numero de emergencia con una longitud máxima de 24 cifras comprendida la pausa, asociándolo a la

M1 (N° DI EMERGENZA).

Para llamar al número de emergencia proceder como sigue:

Descolgar el teléfono Esperar el tono de la centralita

Pulsar la tecla ^M1 (N° DE EMERGENCIA) Colgar el teléfono al terminar la conversación.

tono de la centralita n de teléfono

tono de la centralita

0 9

de a

M1

(11)

REPETIR DEL ÚLTIMO NÚMERO LLAMADO

Es posible repetir de modo automático el último número compuesto manualmente con una longitud máxima de 32 cifras incluyendo las pausas. Para volver a llamar el último número, proceder como sigue:

Descolgar el teléfono Esperar el tono de la centralita Pulsar la tecla ^RP (REPETICIÓN) Colgar el teléfono al finalizar la conversación

La función es posible aunque el teléfono está en modalidad DER y esta conectado a una centralita telefónico Terraneo.

Nota: la tecla ^RP (REPETICIÓN) en fase de memorización de los números en agenda o del número de emergencia tiene la función de insertar una o más pausas dentro del número, la pausa tiene una duración de 2 segundos.

TECLA FLASH (R)

Si el teléfono esta conectado a una centralita telefónica, para poder utilizar determinados servicios (como, por ejemplo, la posibilidad de trasladar las llamadas a otros interiores, es necesario pulsar la tecla ( ^R ), después de haber levantado el teléfono, o mientras se esta en conversación.

Análogamente es posible que sea necesario pulsar la tecla flash ( ^R ) para utilizar determinados Servicios Suplementarios, por ejemplo la “conversación a tres” por lo que es necesario pulsar la tecla flash ( ^R ) para realizar una llamada en el curso de una conversación, y el tercer usuario entrar en la conversación al mismo tiempo los tres.

SELECCIÓN MIXTA DC/DTMF

Con el teléfono configurado en selección decadica marcar un número telefónico en que las primeras cifras han sido compuestas en el sistema decadico y las siguientes en multifrecuencia.

El cambio de modalidad de selección se consigue pulsando la tecla

*

(ASTERISCO)y# (ALMOHADILLA).

sucesivamente los números compuestos serán mandados a la línea en la modalidad multifrecuencia.

Este procedimiento permitirá el acceso a los servicios telemáticos y puede ser también utilizado para el control a distancia de contestadores telefónicos evitando así el empleo del (beeper).

Cuando se cuelga el teléfono, se restablece de nuevo para la selección decadica.

RP

(12)

RECUPERAR LA CONFIGURACION BASE

En cualquier momento se puede retornar el teléfono a la configuración de base realizando los siguientes pasos:

Descolgar el teléfono

Pulsar la tecla (PROGRAM) Componer el numero 0000

Pulsar la tecla (PROGRAM) para confirmar Esperar el tono de validación (3 beep) y colgar el teléfono.

Nota: La operación de recuperación de la configuración de base no modifica el contenido de la agenda y del numero de emergencia.

CONFIGURACION

CONFIGURACION BASE

En el momento de la instalación el teléfono esta programado con la siguiente configuración:

Nivel de volumen de la soneria = max (3) Nivel de volumen del auricular = max (9)

Melodía de llamada = 0 (0)

Modalidad de lección = DTMF (9)

Modalidad de funcionamiento = DER (0) Duración del impulso FLASH (R) = 100 ms (1) Agenda telefónica = vacía

Numero de emergencia = vacío

Para modificar las funciones descritas ver los apartados correspondientes

bip 0-0-0-0

(13)

PROGRAMACIÓN DEL TELÉFONO

Tecleando determinadas secuencias de teclas es posible programar las siguientes funciones:

REGULACIÓN VOLUMEN DEL TELEFONO

Es posible regular el volumen del teléfono el teléfono optando entre 2 niveles:

Pulsar la tecla (PROGRAMA) Pulsar la tecla 1

Pulsar la tecla 0 para seleccionar el nivel MINIMO o pulsar la 9 para el nivel MAXIMO

Pulsar la tecla (PROGRAMA) para confirmar la selección

Esperar el tono de validación (3 beep) y colgar el teléfono.

0 1 2 3

bip - bip - bip

- - -

0 1

bip - bip - bip o 9

REGULAR EL VOLUMEN DE LLAMADA

Es posible regular el volumen del timbre de llamada en 4 niveles:

Pulsar la tecla (PROGRAMA) Pulsar la tecla

*

(ASTERISCO) Pulsar una tecla comprendida entre:

0= soneria excluida 1= nivel bajo 2= nivel medio 3= nivel alto

Pulsar la tecla (PROGRAMA) para terminar la programación

(14)

SELECCIÓN DE LA MELODIA DE LA SONERIA

Se puede seleccionar la melodía de la soneria, eligiendo entre 4 tonalidades diferentes:

Pulsar la tecla (PROGRAMA) Pulsar la tecla # (ALMOHADILLA)

Pulsar una tecla comprendida entre 0,1,2,3 pera seleccionar la melodía

SELECCIÓN MODALIDAD LINEA URBANA DC/DTMF

Es posible seleccionar la modalidad de impulsos (DC) o la modalidad de tonos. Para modificar la modalidad proceder del modo siguiente:

Pulsar la tecla (PROGRAM) Pulsar la tecla 2

Pulsar la tecla 0 para seleccionar la modalidad DC o pulsar la tecla 9 para seleccionar la modalidad DTMF

0 1 2 3

bip - bip - bip

- - -

bip - bip - bip

2

0 o 9

(15)

SELECCIÓN DE CONEXIÓN LU/DER

En el momento de la instalación el teléfono esta programado para la conexión a la centralita telefónica (modalidad DER).Si el teléfono se conecta directamente a la red telefónica se ha de programar con la modalidad LU. Para modificar la modalidad proceder del modo siguiente modo:

Pulsar la tecla (PROGRAMA) Pulsar la tecla 3

Pulsar la tecla 0 para seleccionar la modalidad DER, o la tecla 9 para seleccionar la modalidad LU

Pulsar la tecla (PROGRAMA) para confirmar.

Esperar del tono de validación (3 beep) y colgar el teléfono.

SELECCIÓN DE LA DURACION DEL IMPULSO “FLASH (TECLA R)”

Es posible seleccionar 3 tiempos diferentes asociados a la tecla ( ^R ), proceder como sigue:

Pulsar la tecla (PROGRAM) Pulsar la tecla ^R (FLASH)

Pulsar una tecla comprendida entre 1-3 para seleccionar el tiempo apropiado:

1= 100 ms 2= 250 ms 3= 500 ms

Pulsar la tecla (PROGRAMA) para confirmar la seleccion.

Nota: El tiempo de impulso de la tecla "FLASH" viene programado a 100=ms, es la que nos permite el acceso a las funciones standard o STS (Servicios Tecnicos Suplementarios).

0 3

bip - bip - bip o 9

1 2 3

bip - bip - bip

R

- -

(16)

MEMORIZAR NUMEROS EN LA AGENDA

En la agenda del telefono se pueden memorizar hasta 10 numeros, utilizables mediante teclado numerico de 0 a 9. Cada numero memorizado puede contener 24 cifras compredidas de; numeros del 0 al 9, caracteres del tipo

*

, #, R y una o varias pausas. Las pausas se insertan utilizando la tecla RP (REPETICION). Para memorizar un numero proceder como sigue:

1. Descolgar el telefono

2. Pulsar la tecla (PROGRAM) 3. Pulsar la tecla (AGENDA)

4. Pulsar un numero comprendido entre 0 e 9 correspondiente a la posición en la agenda donde se ha de memorizado el numero de telefono.

5. Componer el numero telefonico que se desea memorizar.

6. Pulsar la tecla (PROGRAMA) para confirmar la memorización.

7. Esperar del tono de validación (3 beep) y retornar al punto 2 para memorizar un nuevo numero o colgar el telefono para finalizar.

MEMORIZACION DE NUMEROS TELEFONICOS

Para memorizar un numero telefonico en la agenda o en el numero de emergencia ( M1 )

,

componer la secuencia de teclas descrita en los apartados dedicados. Al terminar la programación, en el caso que la secuencia sea correcta, el telefono emite un tono de validación (3 beep). En el supuesto que la programación no sea correcta el telefono emite un tono de error (secuencia corta de beep) y el procedimiento se ha de repetir despues de colgar el telefono.

BORRAR UN NUMERO MEMORIZADO EN LA AGENDA

Es posible el borrado de un numero de telefono memorizado en la agenda interna. para el borrado proceder como sigue:

Descolgar el telefono

Pulsar la tecla (PROGRAMA) Pulsar la tecla (AGENDA)

Pulsar un numero comprendido entre 0 e 9 correspondiente a la posición en la agenda donde se ha de memorizado el numero de telefono

Pulsar la tecla (PROGRAMA) para confirmar el borrado

Esperar del tono de validación (3 beep) y colgar el telefono. bip - bip - bip

0 9

de a bip - bip - bip

0 9

de a n de teléfono

(17)

MEMORIZACION DEL NUMERO DE EMERGENCIA (M1)

Es posible programar un numero de emergencia y asociado a la tecla dedicada ( M1 ). El numero de teléfono memorizado puede contener un máximo de 24 cifras compuesto de: números del 0 a 9, caracteres del tipo

*

, #, R y una o varias pausas. Las pausa se insertan utilizando la tecla RP (REPETICION). Para la memorización del numero proceder como sigue:

Pulsar la tecla (PROGRAM) Pulsar la tecla M1 (N° EMERGENCIA) Componer el numero de teléfono a memorizar

Nota: el numero que esta asociado a la tecla ^M1 (N°

EMERGENCIA) puede no ser exclusivamente el numero de emergencia, si no que puede ser un numero usado frecuentemente ó el prefijo de un operador de telefonía.

BORRADO DEL NUMERO DE EMERGENCIA (M1)

Para borrar el numero de emergencia proceder como sigue:

Pulsar la tecla (PROGRAM)

Pulsar la tecla M1 (N° DE EMERGENCIA)

Pulsar la tecla (PROGRAMA) para confirmar el borrado Esperar del tono de validación (3 beep) y colgar el teléfono.

bip - bip - bip n de teléfono

M1

bip - bip - bip

M1

(18)

FUNCIONES CON EL TELEFONO CONECTADO A LA CENTRALITA TELEFONICA

APERTURA CERRADURA

(Servicio disponible si el teléfono esta conectado a la centralita telefónica en una instalación de portero o videoportero Terraneo). Pulsando sobre la tecla (CERRADURA) se activa la cerradura de la Placa exterior.

Para realizar la función:

Con el teléfono ya sea colgado ó descolgado Pulsar la tecla dedicada (CERRADURA) Esperar unos 2 segundos

Cerradura activada.

ENCENDIDO LUZ ESCALERA

(Servicio disponible si el teléfono esta conectado a la centralita telefónica en una instalación de portero o videoportero Terraneo).

Pulsando sobre la tecla (LUZ ESCALERA) se activa el relé de base de la centralita. Para realizar la función:

Con el teléfono ya sea colgado ó descolgado Pulsar la tecla dedicada (LUZ ESCALERA) Esperar unos 2 segundos

Luz escalera encendida.

AUTOENCENDIDO PLACA EXTERIOR

(Servicio disponible solamente si el teléfono incluye sección de vídeo, y esta conectado a la centralita telefónica en una instalación de portero o videoportero Terraneo).

Pulsando sobre la tecla (AUTOENCENDIDO), se visualizan el monitor la imagen procedente de la telecamara de la Placa exterior.

A – para el control de vídeo:

Con teléfono colgado

Pulsar la tecla dedicada (AUTOAENCENDIDO) Esperar unos 2 segundos, y visualizamos la imagen de la Placa exterior.

B – para la conexión de vídeo y de audio:

Con teléfono descolgado

Pulsar la tecla dedicada (AUTOAENCENDIDO) Esperar unos 2 segundos, nos encontramos con el audio y el vídeo Placa exterior.

1...

2...

3...

RP R M1

4...

5...

6...

7...

8...

9...

1 6

7 8 9

0

2 3

4 5

RP

123

456

789

0 R M1 1...

2...

3...

4...

5...

6...

7...

8...

9...

1...

2...

3...

RP R M1

4...

5...

6...

7...

8...

9...

1 2 3

4 5 6

7 8 9

0

A

RP

123

456

789

0 R M1 1...

2...

3...

4...

5...

6...

7...

8...

9...

B B

1...

2...

3...

RP R M1

4...

5...

6...

7...

8...

9...

456

789

0

456

123

A

RP

123

456

789

0 R M1 1...

2...

3...

4...

5...

6...

7...

8...

9...

(19)

ACTIVACIÓN DE RELES ACTUADORES

Si el teléfono esta conectado a una centralita art.335818 o art.335828, utilizando la tecla dedicada luz de escalera ( ) y una secuencia de teclas, podemos activar los relés actuadores de (1-8) si se instalan módulos de expansión art.335916.(para información sobre la utilización del art.335916 ver el manual de la centralita telefónica).

El procedimiento de activación se describe a continuación:

1. Descolgar el teléfono

2. Pulsar la tecla (LUZ ESCALERA)

3. Pulsar la tecla 0 para desactivar el relé y la tecla 1 para activar el relé

4. Pulsar la tecla correspondiente al relé a activar comprendido entre (0-8)

5. Esperar el tono continuo de la centralita

6. Retornar al punto 2 para activar otro relé o colgar el teléfono para finalizar.

Nota: Es indispensable que en el punto 3 la tecla de activación o desactivación sea pulsada dentro de los 3 segundos después de haber pulsado la tecla luz escalera( ).Si la tecla se pulsa después de los 3 segundos se activa el relé de luz de escalera.

EJEMPLO 1: ACTIVACIÓN DEL RELE 1 (luces jardín)

Pulsar la tecla (LUZ ESCALERA) Pulsar la tecla 1 (para activar)

Pulsar la tecla 1 (relé 1 en modulo adicional)

Esperar el tono continuo de validación de la centralita y colgar el teléfono.

Hemos activado el relé 1 del modulo adicional, encendiendo la luz del jardín.

tono continuo

0 8

de a

0 1

tono continuo

1 1

(20)

EJEMPLO 2: DESACTIVACIÓN DEL RELE 1 (luces jardín) Descolgar el teléfono

Pulsar la tecla (LUZ ESCALERA) Pulsar la tecla 0 (para desactivar)

Pulsar la tecla 1 (relé 1 en el modulo adicional)

Hemos desactivado el relé 1 del modulo adicional, apagando la luz del jardín.

EJEMPLO 3 ACTIVACIÓN DE RELE 7 (riego jardín) Descolgar el teléfono

Pulsar la tecla (LUZ ESCALERA) Pulsar la tecla 7 (relé 1 en el modulo adicional) Pulsar la tecla 7 (relé 1 en el modulo adicional)

Hemos activado el rele 7 del modulo adicional, abriendo la válvula de riego del jardín.

Pulsar la tecla (LUZ ESCALERA) Pulsar la tecla 0 (para desactivar)

Pulsar la tecla 7 (relé 1 en el modulo adicional)

Hemos desactivado el relé 7 del modulo adicional, cerrando la válvula de riego del jardín.

EJEMPLO 4 DESACTIVACIÓN DE RELE 7 (riego jardín)

tono continuo

0 1

tono continuo

1 7

tono continuo

0 7

(21)

CONEXIONADO E INSTALACION

A - Conectar la base y el teléfono mediante el cordón rizado (A) con conectores RJ.

B - Conectar el cable de línea (B) a la base del teléfono y a la toma telefónica directamente con el conecto RJ o mediante el adaptador tripolar (D).

INSTALACIÓN

D

B C

RP

1 2 3

4 5 6

7 8 9

0

R M1 1...

2...

3...

4...

5...

6...

7...

8...

9...

1 2 3 4 5 6 7 8 9

0

1...

2...

3...

RP R M1

4...

5...

6...

7...

8...

9...

A A

(22)

INSTALACION CON LA BASE INCLUIDA

Utilizando la base incluida con el teléfono, este puede instalarse de los siguientes modos:

2. en la pared inclinado utilizando la base y el cable corto incluido.

3. de mesa inclinado utilizando la base y el cable de 2 metros incluido.

147

1...

2...

3...

4...5...

6...

7...

8...

9...

1 6

789 0 23 45

1 4 7 1 4 7

1 2 3 4

0 56 7 8 9

1...

2...

3...

4...

5...

6...

7...

8...

9...

123 4 0

56 789

1.......2......3......

4.......5.......6.......

7......8 ...

....9....... 123 4 0

56 789 1

324 657 980

1...2...3...

4...5...6...

7...8...9...

1. de mesa en horizontal utilizando el cable de 2 metros incluido.

1234 0

56 789 1...2...3...

4...5...6...

7...8...9...

M1RRP

(23)

INSTALACION EN PARED CON PLACA ART.337140

Utilizando la placa metálica art.337140 se puede instalar el teléfono en la pared , como se describe a continuación:

a - posicionar la placa metálica en la pared utilizando los alojamientos que correspondan a la caja empotrada.

caja rectangular

caja redonda

b - conectar el cable corto (1) el cable de la sección de vídeo va insertado en el alojamiento (2) del teléfono Pivot.

c - insertar el teléfono en la placa metálica y el conectar el cordón.

1 2

1 23 4

6 5 7

9 8 0 1

23 4

6 5 7

9 8 0 RP R M1 1...

2...

3...

4...

5...

6...

7...

8...

9...

1 2 3 4

0 5 6 7 8 9

4...

5...

6...

7...

8...

9...

2

1

(24)

INSTALACIÓN DE EMPOTAR EN SERIE MULTIBOX

Utilizando los artículos de la serie Multibox se puede instalar el teléfono empotrado.

3 4

5

art. 16101

art. 16101LT art. 16101LTG

art. 16122 art. 16122

35 16122 A(mm) B

B ¹⁴⁷¹⁴⁷

A

2

1 4 7 1 4 7

1 1

1 4 7 1 4 7

2

1

2

4 7 1 4 7

1

CLACK

2

(25)

INSTALACIÓN DE EMPOTAR EN SERIE MULTIBOX DE TELEFONO STANDARD

Utilizando los artículos de la serie Multibox se puede instalar el teléfono empotrado

1

3

5

art. 16102

art. 16102LT art. 16102LTG

art. 16122 art. 16122 CLACK

1 2 3 4

0 5 6 7

8 9

46,5 16121 35 16122

A(mm) B

B

A

1...

2...

3...

4...

5...

6...

7...

8...

9...

2

1

1 2 3 4

0 5 6 7 8 9

1

1...

2...

3...

4...

5...

6...

7...

8...

9...

2 2

1

1 2 3 4

0 5 6 7 8 9

1...

2...

3...

4...

5...

6...

7...

8...

9...

(26)

DATOS TECNICOS

NORMATIVA

El articulo objeto del manual esta provisto de Declaración CE de conformidad, según los requisitos indicados:

BTicino S.p.A. con sede Via Messina, 38 - 20154 Milano declara que el producto con la referencia:

335022 - 335023 - 335032 - 335033

es conforme a los requisitos esenciales de la directiva 1999/5/CE en cuanto respecta a las normas:

EN 41003 EN 50081-1 EN 50082-1

ETSI TBR21 ETSI ES 201187 V 1.1.1 ETSI TBR38

Año de aprobación del marcado CE según la directiva indicada: 2000

DIMENSIONES Y PESO

TEMPERATURA OPERATIVA

Largo 210 mm 210 mm

Ancho 70 mm 140 mm

Alto 70 mm 70 mm

Peso 460 g 670 g

Da +0 a +40 °C

Compact Standard

(27)

NOTAS

○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
