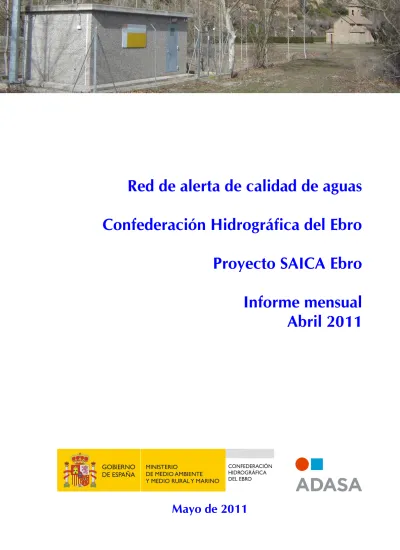

Red de alerta de calidad de aguas Confederación Hidrográfica del Ebro Proyecto SAICA Ebro

Informe mensual Abril 2011

Mayo de 2011

(2)

ÍNDICE

1 Memoria

1.1 Introducción

1.2 Trabajos de mantenimiento 1.3 Recogida de muestras

1.4 Análisis de verificación en Laboratorio

1.5 Informes diarios. Registro de incidencias y diagnóstico de estado 1.6 Incidencias de calidad registradas como episodios

1.7 Resumen estadístico mensual por parámetro

2 Relación de visitas de mantenimiento durante un mes 3 Muestras recogidas por encargo de la CHE

4 Análisis de verificación realizados en el laboratorio de Adasa-Paseo de la Mina 5 Incidencias activas, iniciadas o cerradas durante el mes

6 Diagnósticos de estado diarios durante el mes 7 Episodios de calidad registrados durante el mes

7.1 914 - Canal de Serós en Lleida. Incidencia sucedida entre los días 2 y 3 de abril (picos de amonio)

7.2 918 - Aragón en Gallipienzo. Incidencia sucedida el día 30 de abril (pico de amonio)

8 Resumen estadístico mensual por parámetro

(3)

1 MEMORIA

1.1 I

NTRODUCCIÓN

En este informe se recoge una serie de información relacionada con la explotación del sistema SAICA durante un mes. El objeto final no es mostrar los gráficos de evolución, que fácilmente pueden ser consultados en cualquier momento, sino dar una visión conjunta tanto de los trabajos realizados para la explotación (informes de incidencias, visitas de mantenimiento, trabajos especiales, tomas de muestra, análisis de verificación, ...) como del resultado de esos trabajos (diagnósticos emitidos, estadísticas por estación y parámetro, episodios registrados, ...)

El alcance de este informe son las estaciones de alerta de calidad que se incluyen dentro del contrato de explotación del sistema SAICA, y que se detallan en la siguiente tabla.

Código Nombre Provincia Municipio

901 Ebro en Miranda Burgos Miranda de Ebro

902 Ebro en Pignatelli (El Bocal) Navarra Fontellas

903 Arga en Echauri Navarra Echauri

904 Gállego en Jabarrella Huesca Sabiñánigo

905 Ebro en Presa Pina Zaragoza Burgo de Ebro (El)

906 Ebro en Ascó Tarragona Vinebre

907 Ebro en Haro La Rioja Briñas

908 Ebro en Mendavia Navarra Mendavia

909 Ebro en Zaragoza-La Almozara Zaragoza Zaragoza

910 Ebro en Xerta Tarragona Xerta

911 Zadorra en Arce Burgos Miranda de Ebro

912 Iregua en Islallana La Rioja Nalda

913 Segre en Ponts Lleida Ponts

914 Canal de Serós en Lleida Lleida Lleida

916 Cinca en Monzón Huesca Monzón

918 Aragón en Gallipienzo Navarra Gallipienzo

919 Gállego en Villanueva Zaragoza Zaragoza

920 Arakil en Errotz Navarra Arakil

921 Ega en Andosilla Navarra Andosilla

922 Oca en Oña Burgos Oña

924 Tirón en Ochánduri La Rioja Ochánduri

925 Najerilla en S. Asensio La Rioja San Asensio

926 Alcanadre en Ballobar Huesca Ballobar

927 Guadalope en Calanda Teruel Calanda

(4)

Código Nombre Provincia Municipio

928 Martín en Alcaine Teruel Alcaine

929 Elorz en Echavacóiz Navarra Pamplona/Iruña

930 Ebro en Cabañas Zaragoza Cabañas de Ebro

931 Ebro en Presa de Cabriana (bombeo) Burgos Miranda de Ebro

No obstante, en algunos de los informes se incluye información relacionada con otras estaciones, gestionadas por organismos distintos, pero cuyos datos son integrados en la base de datos SAICA para mejorar la información disponible para la gestión. Las estaciones

“externas” a que se hace referencia son las siguientes:

Agencia Catalana del Agua

Código Nombre

940 Segre en Montferrer (Lleida) 941 Segre en Serós (Lleida) 942 Ebro en Flix (Tarragona)

Gobierno de Navarra

Código Nombre

951 Ega en Arínzano 952 Arga en Funes 953 Ulzama en Latasa 954 Aragón en Marcilla

955 Bco de Zatolarre en Oskotz 956 Arga en Pamplona-San Jorge 957 Araquil en Alsasua-Urdiaín 958 Arga en Ororbia

PEUSA

Código Nombre

943 Valira en toma C.H. Anserall (Lleida)

(5)

1.2 T

RABAJOS DE MANTENIMIENTO

Durante el mes se han realizado visitas de mantenimiento en 26 estaciones con sistema de registro de partes instalado.

El número de visitas ha sido de 122.

Como capítulo 2 se incluye la información básica de los partes registrados. En la base de datos se dispone de la información detallada de cada uno de ellos.

La estación 925 - Najerilla en S. Asensio se encuentra detenida por falta de suministro eléctrico. Durante el mes de abril no se ha realizado ninguna visita debido a la aparición de diversas incidencias que han tenido que ser atendidas en detrimento de dicha visita.

A la estación 931 - Ebro en Presa de Cabriana (bombeo), que no dispone de registro de partes, se han realizado 2 visitas, los días 7 y 26 de abril. Las dos para mantenimiento preventivo, sin registrarse ninguna incidencia relevante.

1.3 R

ECOGIDA DE MUESTRAS

Durante el mes se han realizado las tomas de muestras planificadas en el bajo Ebro, en Jabarrella y en Ballobar.

Como capítulo 3 se incluye la información completa de las muestras tomadas en el mes.

No se ha detectado la aparición de mercurio en ninguna de las muestras tomadas para su análisis en el laboratorio de la CHE (en Jabarrella y las estaciones del bajo Ebro).

Para la recogida de las muestras de Jabarrella y las estaciones del bajo Ebro se siguen utilizando botellas nuevas, adquiridas por Adasa, que no son reutilizadas.

No se han renovado botellas del tomamuestras en ninguna de estas estaciones.

(6)

1.4 A

NÁLISIS DE VERIFICACIÓN EN

L

ABORATORIO

Como capítulo 4 se incluye la información semanal de las verificaciones de amonio, nitratos y fosfatos realizadas en el laboratorio de Adasa-Paseo de la Mina.

Las comprobaciones de los parámetros de campo (pH, temperatura, conductividad y oxígeno disuelto) quedan registradas en los partes de mantenimiento, y se ha optado por no incluirlas en el presente informe.

1.5 I

NFORMES DIARIOS

. R

EGISTRO DE INCIDENCIAS Y DIAGNÓSTICO DE ESTADO

Durante todos los días laborables se ha emitido el informe diario. Los apartados más importantes de este informe son el registro de las incidencias y la asignación de estado a las estaciones.

Como capítulo 5 se incluye un informe en que se muestran las incidencias que durante el mes se han iniciado, se han cerrado, o han estado activas. Se incluyen los comentarios que se han añadido para cada incidencia desde su apertura.

El resumen del diagnóstico diario, tanto de calidad como de funcionamiento se incluye como capítulo 6.

1.6 I

NCIDENCIAS DE CALIDAD REGISTRADAS COMO EPISODIOS

Las incidencias de calidad que se consideran como de especial relevancia se recogen en unos documentos que se elaboran por estación y año. Estos documentos se publican en la web de la red de alerta.

Estos registros no corresponden tan solo a los llamados episodios de calidad, sino que en ocasiones se trata de comportamientos para los que se ha considerado interesante mantener un registro especial.

Durante el mes de abril se han registrado 2 episodios detectados en las estaciones 914 -

(7)

1.7 R

ESUMEN ESTADÍSTICO MENSUAL POR PARÁMETRO

Finalmente, como capítulo 8, se incluye el resumen estadístico del mes, en el que se

analizan los resultados existentes en la base de datos por estación y parámetro.

(8)

2 RELACIÓN DE VISITAS DE MANTENIMIENTO

DURANTE UN MES

(9)

Red de alerta de calidad de aguas. Proyecto SAICA Confederación Hidrográfica del Ebro 2 - Relación de visitas de mantenimiento durante un mes

Abril de 2011 Número de visitas registradas: 122

Fecha Técnico H. entrada

Preventivo Correctivo

Causa de la intervención

Estación: 901 - Ebro en Miranda

04/04/11 MACASTRO 13:11

07/04/11 MACASTRO 12:04 SE CAMBIA SONDA DE CONDUCTIVIDAD.

12/04/11 MACASTRO 10:42

13/04/11 MACASTRO 10:36 REVISAR AMONIO.

18/04/11 MACASTRO 13:11

26/04/11 MACASTRO 10:46

Estación: 902 - Ebro en Pignatelli (El Bocal)

06/04/11 FJBAYO 14:13

13/04/11 FJBAYO Y FSANCHEZ 14:27

19/04/11 FJBAYO 13:50

28/04/11 FJBAYO 10:35

Estación: 903 - Arga en Echauri

04/04/11 FJBAYO 12:41 VALOR DEL OXIGENO EN CERO, COMPROBAMOS LA

CONFIGURACION Y EL EQUIPO. RECOJO LA TARJETA AMPLIFICADORA PARA SU VERIFICACION, A LA ESPERA DE RECIBIR UNA NUEVA.

12/04/11 FJBAYO 11:07

14/04/11 SROMERA, ABENITO, FJBAYO. 12:05 REVISION DE ABSORBANCIA, CALIBRAMOS. LA SONDA LDO DA -5V EN TEST ANALOG. INDICA ERROR SONDA. CAMBIAR POR CRISON Y ENVIAR A REPARAR.

18/04/11 FJBAYO Y FSANCHEZ 12:48 FALTA DATO DE OXIGENO, CAMBIAMOS SONDA METTLER TOLEDO, POR UNA CRISON

26/04/11 ABENITO, FJBAYO 11:05

Estación: 904 - Gállego en Jabarrella

05/04/11 ALETE 10:52

11/04/11 ALETE 11:44

18/04/11 ALETE 12:22 SEÑAL DE AMONIO DISTORSIONADA/T OBTURADA

26/04/11 ALETE 10:25

Abril de 2011

(10)

Red de alerta de calidad de aguas 2 - Relación de visitas de mantenimiento durante un mes

Estación: 905 - Ebro en Presa Pina

01/04/11 JADELRIO Y FSANCHEZ 11:09 07/04/11 JADELRIO Y FSANCHEZ 09:29 11/04/11 JADELRIO, FSANCHEZ 10:52 18/04/11 ABENITO, JADELRIO 14:23

20/04/11 JADELRIO 15:05 CAMBIO DE REACTIVO ADD1 DE FOSFATOS

27/04/11 ABENITO Y SROMERA 10:09 FOSFATOS CON VALORES BAJOS Y NO LEE BIEN LOS PATRONES.CAMBIO DEL ADD2 MOLIBDATO ANTIMONIO AL FOSFATOS.AL CAER ADD1 TAMBIÑEN CAÍA ADD2 UNA GOTA.

CAMBIO TUBOS DE POSICIÓN.

28/04/11 FJBAYO 15:36 CAMBIO DE LA DISOLUCION DE LIMPIEZA DEL NITRATOS POR LEJIA. COMPROBACION DEL FOSFATOS.

29/04/11 SROMERA 16:19 FOSFATOS MARCANDO BAJO. UV SE ENSUCIA. NO CONSIGO

SABER PORQUE A VECES BIEN Y OTRAS MAL

Estación: 906 - Ebro en Ascó

05/04/11 ABENITO, JADELRIO Y SROMERA 13:11 12/04/11 ABENITO Y FSANCHEZ 13:09

18/04/11 SROMERA 12:36 UV254 TENDENCIA ASCENDENTE. BYPASS A 1ER

HIDROCICLON PARA CONSEGUIR MÁS PRESIÓN EN EL CIRCUITO QUE VA A ABS. EL MANOMETRO MARCA 1BAR Y ROTÁMETRO 700L/H. PASO LIMPIEZAS DEL EQUIPO DE 12 A 3 H. HAGO CERO.

19/04/11 ABENITO Y FSANCHEZ 13:12 25/04/11 ABENITO Y FSANCHEZ 12:08

28/04/11 SROMERA 08:41 COMPROBACIÓN NCT200. SE MANTINE LA TENDENCIA DE

UV254. AL LLEGAR N03 9,71 UV254 7,33. MIDO AGUA DEST NO3 0,17 UV254 0,72 PATRON DE 50 DE UV254 DEL 14.4.2011 903 DA 50,02. LIMPIO CON BASTONCILLO 3 MM MIDO AGUA DEST NO3 0,05 UV254 0,12 VALOR FINAL NO3 9,55 UV254 6,54. CAMBIO PLACA AMPLIF PARA AJUSTAR LA MEDIDA DE UV: ANTES EN EQUIPO 6,54 Y EN PC 5,6. AHORA EN EQUIPO 6,75 EN PC 6,4.

Estación: 907 - Ebro en Haro

06/04/11 MACASTRO 10:18

13/04/11 MACASTRO 12:22

20/04/11 MACASTRO 09:53

(11)

Estación: 908 - Ebro en Mendavia

20/04/11 ABENITO Y FSANCHEZ 11:05 28/04/11 ABENITO Y FSANCHEZ 10:55

Estación: 909 - Ebro en Zaragoza-La Almozara

01/04/11 ABENITO. 11:08

07/04/11 FSANCHEZ Y JADELRIO 13:34 14/04/11 JADELRIO Y FSANCHEZ 13:12

20/04/11 FJBAYO, ALETE 13:35

26/04/11 ALETE 15:37

Estación: 910 - Ebro en Xerta

12/04/11 ABENITO Y FSANCHEZ 11:06 19/04/11 ABENITO, FSANCHEZ. 11:26 25/04/11 ABENITO Y FSANCHEZ 13:43

28/04/11 SROMERA 11:45 AQUAMOSTRA ERROR DETECCIÓN DE NIVEL LLAVE DE TUBO

DE 20 DEMASIADO CERRADA LA ABRO, RESET BOTELLAS , LAS VACÍO Y HAGO TOMA

Estación: 911 - Zadorra en Arce

05/04/11 MACASTRO 13:24

12/04/11 MACASTRO 12:31

19/04/11 MACASTRO 10:42

26/04/11 MACASTRO 13:04

Estación: 912 - Iregua en Islallana

06/04/11 MACASTRO 12:35 SE CAMBIA MODEM GPRS.

08/04/11 MACASTRO 11:24 RESET PC. PASAR HERBICIDA POR EL CAMINO Y LA ENTRADA A LA ESTACION Y CAPTACION. SE HACE LO MISMO EN HARO.

15/04/11 MACASTRO 13:24 OBRAS (LIMPIEZA DE TERRENO) EN LA CAPTACION.

19/04/11 MACASTRO 15:15

20/04/11 MACASTRO 08:33 MULTIPARAMETRICO OBTURADO.

27/04/11 MACASTRO 15:52

29/04/11 ABENITO, FSANCHEZ. 12:07

Abril de 2011

(12)

Estación: 913 - Segre en Ponts

12/04/11 JADELRIO, ALETE 11:15

26/04/11 JADELRIO Y FSANCHEZ 11:20

28/04/11 JADELRIO, ALETE 11:54 SEÑAL DE AMONIO DISTORSIONADA/NO SUBIA SOSA

Estación: 914 - Canal de Serós en Lleida

07/04/11 ALETE, FJBAYO. 10:44

08/04/11 ALETE 12:18 SEÑAL DE OXIGENO DISTORSIONADA/HAGO

MANTENIMIENTO COMPLETO A LA SONDA

11/04/11 JADELRIO Y FSANCHEZ 13:09 SE CAMBIA BOMBA DE RIO, CAUDAL INSUFICIENTE, SE INSTALA UNA 3M (ANTERIOR 2M)

19/04/11 JADERIO, ALETE 12:30

25/04/11 ALETE, JADELRIO 11:42 OBTURACIÓN GENERAL/SE LIMPIA Y SE DESOBTURA 26/04/11 JADELRIO Y FSANCHEZ 13:23 MULTIPARAMETRICO OBTURADO EN LLAVE DE ENTRADA 28/04/11 JADELRIO, ALETE 13:28 OBTURACIÓN GENERAL/PONEMOS DOBLE FILTRO CON MALLA

MOSQUITERA EN EL DECANTADOR PARA INTENTAR EVITAR OBTURACIONES

29/04/11 SROMERA 09:25 MULTI Y AMONIO NO DISP. CUBETA VACÍA EN EL MULTI, LLAVE DE TUBA DE 20 OBTURADA POR RAMILLAS. AMONIO OBTURADO EN LA PIEZA DE METACRILATO DETRAS DE EQUIPO. ANALISIS EN EL EQUIPO MARCADOS CON UN ASTERISCO.

29/04/11 ALETE, FJBAYO. 11:41 PONEMOS UNA REJILLA CON MALLA MOSQUITERA Y EN EL PERÍMETRO HIDROTUBO DE 20 PARA HACER CIERRE HERMÉTICO E INTENTAR QUE PASA MENOS ARENILLA Y QUE NO PASAN PAJITAS, EL CANAL VA LLENO Y LLEVA MUCHA ARENILLA Y DEMÁS, EN PRUEBAS/A LOS 45 MINUTOS QUITAMOS LA MALLA MOSQUITERA PORQUE OSTRUIA EL PASO DEL AGUA AL DECATANDOR NO SIENDO SUFICIENTE PARA ALIMENTAR A LA BOMBA DE PRESIÓN, POR LO QUITAMOS LA MALLA Y SE QUEDA LA REJILLA CON EL HIDROTUBO POR EL PERÍMETRO, SEGURAMENTE SE OBTURARÁ PRONTO

Estación: 916 - Cinca en Monzón

06/04/11 ALETE, ABENITO 13:01

13/04/11 ALETE, JADELRIO 10:59

20/04/11 ALETE, FJBAYO 11:11

27/04/11 ALETE 11:04

Pre Corr

Estación: 918 - Aragón en Gallipienzo

(13)

Estación: 918 - Aragón en Gallipienzo

25/04/11 FJBAYO 12:17 AMONIO NO DISPONIBLE, CALIBRACION FUERA DE MARGEN,

NO SUBIA IMIDAZOL.

Estación: 919 - Gállego en Villanueva

01/04/11 FJBAYO 11:12

08/04/11 ABEITO, JADELRIO. 11:19

13/04/11 JADELRIO, ALETE 13:33

14/04/11 ALETE 15:45 SEÑAL DE OXÍGENO ALTA/CALIBRO

15/04/11 JADELRIO, ABENITO Y FSANCHEZ 12:02 MONTAJE DE SONDA DE TEMPERATURA EXTERIOR 25/04/11 ALETE, JADELRIO 15:17 AMONIO, CALIBRADO FUERA DE MARCO, REACTIVOS

AGOTADOS

Estación: 920 - Arakil en Errotz

04/04/11 FJBAYO 15:20

14/04/11 FJBAYO, ABENITO 11:21

Estación: 921 - Ega en Andosilla

04/04/11 ABENITO. 13:49 AMONIO GRAFICO MAL. PICOS MUY BAJOS.

13/04/11 ABENITO. 12:35

14/04/11 JADELRIO Y FSANCHEZ 10:58 20/04/11 ABENITO Y FSANCHEZ 12:48 28/04/11 ABENITO, FSANCHEZ. 12:22

Estación: 922 - Oca en Oña

05/04/11 MACASTRO 10:44

14/04/11 MACASTRO 10:51

27/04/11 MACASTRO 10:34

Estación: 924 - Tirón en Ochánduri

04/04/11 JADELRIO, FSANCHEZ 12:42 BOMBA DE RIO AVERIADA, SE CAMBIA POR UNA 4M

07/04/11 MACASTRO 10:30 AMONIO OBTURADO.

14/04/11 MACASTRO 13:21

20/04/11 MACASTRO 11:44

Abril de 2011

(14)

Estación: 926 - Alcanadre en Ballobar

06/04/11 ABENITO, ALETE 11:05

14/04/11 ALETE 10:46 SEÑAL DE AMONIO DISTORSIONADA/TUBO DEL

CAZABURBUJAS SUELTO

27/04/11 ALETE 13:11

Estación: 927 - Guadalope en Calanda

07/04/11 ABENITO. 11:52

11/04/11 ABENITO, FJBAYO. 13:44

20/04/11 JADELRIO 11:07

Estación: 928 - Martín en Alcaine

07/04/11 ABENITO. 09:21

11/04/11 ABENITO, FBAYO 11:33 NO HABIA DATOS DEL AQUATEST, COMUNICACACION DEL AQUATREST CON LA MOTOROLA COLGADA, RESET AL AQUATEST Y A LA MOTOROLA.

18/04/11 ABENITO ,JADELRIO 12:05

27/04/11 ABENITO 13:09

Estación: 929 - Elorz en Echavacóiz

12/04/11 FJBAYO 13:58

26/04/11 ABENITO, FBAYO. 13:00

Estación: 930 - Ebro en Cabañas

05/04/11 ALETE 16:23

11/04/11 ALETE 16:23

18/04/11 ALETE 16:21

25/04/11 FJBAYO 15:28

29/04/11 JADELRIO 10:42 AMONIO CON PICOS EN EL GRAFICO DE MUESTRA

(15)

3 MUESTRAS RECOGIDAS POR ENCARGO DE LA CHE

(16)

Red de alerta de calidad de aguas. Proyecto SAICA Confederación Hidrográfica del Ebro 3 - Muestras recogidas por encargo de la CHE

Abril de 2011 Nº de visitas para recogida de muestras: 9

05/04/11 Alberto Lete Solicitud CHE tomas semanales 06/04/11 08:15:00 3 Descripción de las muestras

JB-41. Muestra tomada en continuo, con un dosificador desde el decantador.

Muestra entre 28/03/11 13:00 y 05/04/11 11:15.

Sin acondicionar. pH de la compuesta: 8,27 Conductividad 20ºC de la compuesta: 397 µS/cm.

JB-42. Muestra formada por 10 botellas del tomamuestras (tomadas entre 28/03/11 14:45 y 31/03/11 06:45).

Sin acondicionar. pH de la compuesta: 8,09. Conductividad 20ºC de la compuesta: 321 µS/cm.

Comentarios

El tomamuestras recoge una botella de 500 ml cada 8 horas.

Recogidas en garrafas NUEVAS suministradas por el ADASA.

Fecha de la última sustitución de las botellas del tomamuestras: 24/01/11

Fecha Técnico Causa de la toma

Fecha-hora entrega CHE Nº muestras

Muestra entre 05/04/11 11:15 y 11/04/11 12:00.

Comentarios

(17)

Red de alerta de calidad de aguas 3 - Muestras recogidas por encargo de la CHE

Muestra entre 11/04/11 12:00 y 18/04/11 13:00.

Comentarios

Muestra entre 18/04/11 13:00 y 26/04/11 11:11.

No se recogieron mas botes del tomamuestras, debido a que el equipo estaba desconfigurado desde el 20/04/11, la causa probable pudo ser la existencia de alguna tormenta en la zona.

Comentarios

05/04/11 José Angel del Río/ Alberto Benito Solicitud CHE tomas periódicas 06/04/11 08:10:00 1 Descripción de las muestras

A-7-.Muestra formada por las 20 botellas del tomamuestras (tomadas entre 03/04/11 15:46 y 05/04/11 13:46).

Sin acondicionar.

pH de la compuesta: 8,10. Conductividad 20ºC de la compuesta: 857 µS/cm.

Comentarios

Recogida en garrafa NUEVA suministrada por ADASA.

El 25/01/11 se sustituyen las botellas del tomamuestras por unas nuevas.

19/04/11 Fernando Sánchez/ Alberto Benito Solicitud CHE tomas periódicas 19/04/11 17:15:00 1 Descripción de las muestras

A-8-.Muestra formada por 24 botellas del tomamuestras (tomadas entre 17/04/11 15:10 y 19/04/11 13:10).

Sin acondicionar.

Comentarios

El 25/01/11 se sustituyen las botellas del tomamuestras por unas nuevas.

Abril de 2011

(18)

Red de alerta de calidad de aguas 3 - Muestras recogidas por encargo de la CHE

05/04/11 José Angel del Río/ Alberto Benito Solicitud CHE tomas periódicas 06/04/11 08:10:00 1 Descripción de las muestras

CH-7. Muestra formada por 24 botellas del tomamuestras (tomadas entre 03/04/11 13:35 y 05/04/11 11:36).

Sin acondicionar.

Comentarios

El 25/01/11 se sustituyeron las botellas del tomamuestras por unas nuevas.

19/04/11 Fernando Sánchez/Alberto Benito Solicitud CHE tomas periódicas 19/04/11 17:15:00 1 Descripción de las muestras

CH-8. Muestra formada por 24 botellas del tomamuestras (tomadas entre 17/04/11 12:29 y 19/04/11 10:29).

Sin acondicionar.

Comentarios

El 25/01/11 se sustituyeron las botellas del tomamuestras por unas nuevas.

06/04/11 Alberto Lete Solicitud CHE tomas periódicas 06/04/11 08:15:00 2 Descripción de las muestras

RR3- Muestra puntual tomada directamente del grifo existente en el interior de la EAC, y corresponde al punto de toma EA 0193 incluido en la red de retorno de riegos.

pH de la simple: 8,40. Conductividad 20ºC de la simple: 990 µS/cm.

Comentarios

Recogidas en botes REUTILIZADOS suministrados por la CHE.

Volumen de muestra recogida es de 1,5 L, una botella de 1L sin acondicionar y otra de 0,5 L acidulada con ácido sulfúrico.

Estación: 926 - Alcanadre en Ballobar

(19)

4 ANÁLISIS DE VERIFICACIÓN REALIZADOS EN EL

LABORATORIO DE ADASA-PASEO DE LA MINA

(20)

Proyecto SAICA - Ebro

Verificaciones de la medida de amonio, nitratos y fosfatos

Los análisis se efectuaron el día 11/04/11 y los resultados obtenidos están expresados en mg/L.

Punto de toma Fecha y Hora Valor de

Amonio (mg NH4+/L)

Valor de Nitratos (mg NO3-/L)

Valor de Fosfatos (mg PO43-/L)

Miranda - 901 04/04/11-14:30 <0,10 (0,06-0,07)

Pignatelli (El Bocal) - 902 06/04/11-15:45 <0,10 (0,02-0,03) 6 (6-6) TURB = 15 NTU´s Echauri - 903 04/04/11-15:00 <0,10 (0,01-0,02) 4 (6-5)

TURB = 5 NTU´s Jabarrella - 904 05/04/11-12:12 <0,10 (0,03-0,04)

Presa de Pina - 905 07/04/11-11:00 0,10 (0,05-0,07) 9 (9-10)

TURB = 20 NTU´s <0,20 (0,07-0,11) TURB = 20 NTU´s Ascó - 906 05/04/11-15:30 <0,10 (0,02-0,01) 9 (10-10)

TURB = 6 NTU´s Haro - 907 06/04/11-12:00 <0,10 (0,02-0,05)

Mendavia - 908 04/04/11-13:30 0,12 (0,11-0,10) Zaragoza - 909 07/04/11-15:00 <0,10 (0,07-0,04)

Xerta - 910 05/04/11-12:15 <0,10 (0,05-0,02) Arce - 911 05/04/11-15:00 <0,10 (0,06-0,06) Islallana - 912 06/04/11-14:15 <0,10 (0,01-0,03) Lérida - 914 07/04/11-12:30 0,11 (0,03-0,02) Monzón - 916 06/04/11-14:40 <0,10 (0,03-0,05) Gallipienzo - 918 06/04/11-12:45 <0,10 (0,04-0,02)

Andosilla - 921 04/04/11-15:30 <0,10 (0,02) Oña - 922 04/04/11-12:30 <0,10 (0,03-0,04) Ochánduri - 924 04/04/11-15:15 <0,10 (0,02-0,03)

Ballobar - 926 06/04/11-12:01 <0,10 (0,05-0,01) 16 (17-17)

TURB =100 NTU´s <0,20 (0,00-0,00) TURB = 100 NTU´s Alcaine - 928 07/04/11-10:40 <0,10 (0,23-0,02)

Cabañas - 930 05/04/11-17:19 <0,10 (0,05-0,02)

Los valores que en la tabla aparecen en negrita corresponden a las lecturas obtenidas en los análisis de laboratorio, siendo los valores incluidos entre paréntesis los que presentaba el analizador instalado en las Estaciones de Calidad antes y después del mantenimiento.

Métodos de análisis utilizados en el laboratorio

- El método de análisis de Amonio se basa en la determinación potenciométrica de amoníaco en una muestra en medio básico.

- El método de análisis de Nitratos se basa en la determinación fotométrica con 2,6 dimetilfenol, en una mezcla de ácido sulfúrico/ácido fosfórico.

- El método de análisis de Fosfatos se basa en la determinación fotométrica como azul de molibdeno, tras la reducción del ácido fosfomolíbdico.

(21)

20110418_Resultados_Analíticos.doc

Los análisis se efectuaron el día 18-19/04/11 y los resultados obtenidos están expresados en mg/L.

Amonio (mg NH4+/L)

Miranda - 901 12/04/11-12:15 0,15 (0,16-0,15)

Pignatelli (El Bocal) - 902 13/04/11-16:00 <0,10 (0,03-0,01) 8 (9-9) TURB = 20 NTU´s Echauri - 903 12/04/11-12:55 0,11 (0,04-0,06) 5 (6-6)

Presa de Pina - 905 11/04/11-12:30 0,16 (0,14) 9 (11-11)

TURB = 20 NTU´s 0,20 (0,10-0,07) TURB = 20 NTU´s Ascó - 906 12/04/11-14:30 <0,10 (0,02-0,01) 9 (9-9)

TURB = 5 NTU´s Haro - 907 13/04/11-14:00 0,17 (0,08-0,13)

Haro - 907 15/04/11-12:30 0,20 (0,24-0,19) Mendavia - 908 15/04/11-17:00 0,11 (0,15-0,04) Zaragoza - 909 14/04/11-15:00 <0,10 (0,03-0,02)

Xerta - 910 12/04/11-11:15 <0,10 (0,01-0,02) Arce - 911 12/04/11-14:00 0,11 (0,03-0,20) Islallana - 912 15/04/11-17:00 0,11 (0,15-0,04) Pons - 913 12/04/11-12:15 <0,10 (0,01-0,02) Lérida - 914 11/04/11-15:30 0,14 (0,20-0,05) Monzón - 916 13/04/11-11:57 <0,10 (0,03-0,05) Gallipienzo - 918 13/04/11-12:15 <0,10 (0,03-0,02) Villanueva - 919 13/04/11-15:31 <0,10 (0,04-0,02) Andosilla - 921 13/04/11-14:10 <0,10 (0,02-0,01) Oña - 922 14/04/11-12:15 <0,10 (0,05-0,03) Ochánduri - 924 14/04/11-14:45 <0,10 (0,03-0,04)

Ballobar - 926 12/04/11-15:30 <0,10 (0,02-0,01) 17 (9-18)

TURB = 85 NTU´s 0,20 (0,00-0,00) TURB = 85 NTU´s Alcaine - 928 11/04/11-12:40 <0,10 (0,04-0,03)

Cabañas - 930 11/04/11-17:31 <0,10 (0,02-0,01)

La Lcda. en Ciencias Químicas, responsable del análisis:

Mª Carmen Martínez Navascués

(22)

Los análisis se efectuaron el día 26-27/04/11 y los resultados obtenidos están expresados en mg/L.

Amonio (mg NH4+/L)

Miranda - 901 18/04/11-15:00 <0,10 (0,03-0,07)

Pignatelli (El Bocal) - 902 19/04/11-16:00 0,11 (0,03-0,02) 8 (9-9) TURB = 20 NTU´s Echauri - 903 18/04/11-15:30 <0,10 (0,04-0,02) 4 (6-5)

Presa de Pina - 905 18/04/11-16:00 0,20 (0,12-0,24) 12 (13-13)

TURB = 15 NTU´s 0,4 (0,01-0,01) TURB = 15 NTU´s Ascó - 906 19/04/11-14:50 <0,10 (0,02-0,01) 10 (9)

TURB = 5 NTU´s Haro - 907 20/04/11-11:30 <0,10 (0,06-0,07)

Xerta - 910 19/04/11-12:25 <0,10 (0,01-0,01) Arce - 911 19/04/11-12:30 <0,10 (0,03-0,07) Islallana - 912 19/04/11-17:30 0,11 (0,23-0,08)

Lérida - 914 19/04/11-14:44 <0,10 (0,05-0,02) Monzón - 916 20/04/11-12:00 <0,10 (0,04-0,02) Gallipienzo - 918 19/04/11-12:30 <0,10 (0,01-0,02) Ochánduri - 924 20/04/11-13:00 <0,10 (0,05-0,04)

Ballobar - 926 19/04/11-11:40 <0,10 (0,06-0,03) 18 (17-18)

TURB = 115 NTU´s 1,0 (0,00-0,00) TURB = 115 NTU´s Alcaine - 928 18/04/11-13:15 <0,10 (0,01-0,02)

Cabañas - 930 18/04/11-17:27 <0,10 (0,06-0,01)

(23)

20110503_Resultados_Analíticos.doc

Los análisis se efectuaron el día 03/05/11 y los resultados obtenidos están expresados en mg/L.

Amonio (mg NH4+/L)

Miranda - 901 26/04/11-15:00 <0,10 (0,32-0,07)

Pignatelli (El Bocal) - 902 26/04/11-16:54 <0,10 (0,02-0,02) 8 (9-9) TURB = 25 NTU´s Echauri - 903 26/04/11-12:50 <0,10 (0,07-0,09) 4 (6-5)

Presa de Pina - 905 27/04/11-12:00 0,22 (0,10-0,19) 10 (12-11)

TURB = 25 NTU´s 0,8 (0,01-0,01) TURB = 25 NTU´s Ascó - 906 25/04/11-13:00 <0,10 (0,03-0,01) 9 (9-9)

TURB = 5 NTU´s Haro - 907 27/04/11-14:00 0,13 (0,07-0,13)

Xerta - 910 25/04/11-15:30 <0,10 (0,03-0,01) Arce - 911 26/04/11-15:00 0,12 (0,20-0,04) Islallana - 912 29/04/11-13:15 <0,10 (0,08)

Pons - 913 26/04/11-12:00 <0,10 (0,02-0,02) Lérida - 914 25/04/11-12:33 <0,10 (0,01-0,02) Monzón - 916 27/04/11-12:22 <0,10 (0,03-0,02) Gallipienzo - 918 25/04/11-13:30 <0,10 (0,05) Villanueva - 919 25/04/11-16:31 <0,10 (0,04)

Andosilla - 921 28/04/11-13:30 <0,10 (0,03-0,02) Oña - 922 27/04/11-11:45 <0,10 (0,04-0,05) Alcaine - 928 27/04/11-15:30 <0,10 (0,14-0,04) Cabañas - 930 25/04/11-16:45 <0,10 (0,02-0,02)

Mª Carmen Martínez Navascués

(24)

5 INCIDENCIAS ACTIVAS, INICIADAS O CERRADAS

DURANTE EL MES

(25)

Red de alerta de calidad de aguas. Proyecto SAICA Confederación Hidrográfica del Ebro 5 - Incidencias activas, iniciadas o cerradas durante un mes

Abril de 2011

Tipo de incidencia: Calidad

Estación: 901 - Ebro en Miranda

Amonio Equipo:

13/04/11 14/04/11 Picos importantes

Inicio: Cierre: Incidencia:

Máximo sobre 0,25 mg/L a las 07:00 de hoy 13/abr. Ahora en descenso. En observación.

13/04/11 Comentario:

Estación: 902 - Ebro en Pignatelli (El Bocal)

Conductividad Equipo:

15/04/11 19/04/11 Tendencia ascendente

Sobre 800 µS/cm, en aumento.

Turbidez Equipo:

Pico de 65 NTU sobre las 06:00 de hoy 26/abr, ya de bajada. Descensos de pH y oxígeno asociados.

Estación: 903 - Arga en Echauri

Amonio Equipo:

Pico de 0,5 mg/L sobre las 08:00 del 30/mar, incrementos de turbidez y UV asociados.

Actualmente ya se sitúa por debajo de 0,2 mg/L. Relacionado con la incidencia observada en Ororbia.

Caudal Equipo:

31/03/11 01/04/11 Rápido ascenso

Ascenso de caudal hasta 60 m³/s durante la tarde del 30/mar que ha provocado incrementos de turbidez (por encima de 20 NTU) y de UV (sobre 25 un.abs/m). También se observa un descenso de conductividad de casi 100 µS/cm.

Máximo sobre 875 µS/cm a las 05:45 del 19/abr. Ahora en descenso, sobre 820 µS/cm.

Caudal Equipo:

El caudal pasó de 12 a 60 m³/s durante la tarde-noche del 24/abr que ha provocado un ascenso de turbidez hasta 125 NTU y de UV (por encima de 60 un.abs). Tras un pico de conductividad de casi 1100 µS/cm ha descendido hasta situarse sobre 450 µS/cm.

Turbidez Equipo:

Máximo de casi 150 NTU a mediodía del 25/mar, ya en descenso. Coincide con la evolución de UV. Relacionado con el ascenso de caudal ya observado.

Abril de 2011

(26)

Red de alerta de calidad de aguas 5 - Incidencias activas, iniciadas o cerradas durante un mes

Tipo de incidencia: Calidad

Nivel Equipo:

24/03/11 06/04/11 Oscilaciones acusadas

Variaciones del nivel del embalse del orden de 2 m que se ven reflejadas en el resto de parámetros, en especial en conductividad y amonio (pico de 0,15 mg/L sobre las 20:00 del 23/mar).

Variaciones del nivel del embalse del orden de 2 m que se ven reflejadas en el resto de parámetros, en especial en conductividad.

El nivel del embalse sigue oscilando de forma acusada.

Variaciones del nivel del embalse del orden de 1 m que se ven reflejadas en la señal de conductividad.

Turbidez Equipo:

29/03/11 07/04/11 Observación

Ya ha descendido hasta situarse sobre 10 NTU.

Sin variaciones relevantes.

Pico de 35 NTU sobre las 15:15 del 4/abr. Actualmente se sitúa sobre 20 NTU.

Turbidez Equipo:

Máximo sobre 120 NTU a las 05:00 del 7/abr. Actualmente sobre 30 NTU, en descenso. No se observan variaciones relevantes en el nivel del embalse.

Pico sobre 30 NTU a las 02:00 del 8/abr. Actualmente se sitúa sobre 10 NTU. Nivel del embalse estable.

Turbidez Equipo:

11/04/11 03/05/11 Observación

Sin variaciones relevantes. Oscilaciones de nivel sobre 0,5 m.

Amonio Equipo:

18/04/11 19/04/11 Observación

Máximos sobre 0,9 mg/L (15/abr a las 16:15) y 1,4 mg/L (17/abr a las 17:30). Muy dudosos.

La señal, además, ha oscilado durante el fin de semana entre 0,2 y 0,3 mg/L. Hoy se revisará el equipo.

Nivel Equipo:

El nivel del embalse ha descendido más de 2 m a primeras horas de hoy 25/abr provocando un ligero ascenso de turbidez hasta 20 NTU.

Nuevo descenso del nivel del embalse a primeras horas de hoy 26/abr, ya ha bajado casi 2 m.

Oscilaciones muy acusadas del nivel del embalse, de unos 2 m.

Oscilaciones del nivel del embalse de más de 2 m que se ven reflejadas en la señal de conductividad.

Turbidez Equipo:

Se observan un par de picos puntuales de turbiedad, detectados en la mañana y tarde de ayer, con un máximo ligeramente superior a 100 NTU. También aparece un pico de

conductividad de casi 400 µS/cm. Asociado a un descenso previo del nivel del embalse de casi 3 m. Actualmente la turbidez parece estabilizarse en torno a 10 NTU.

Amonio Equipo:

(27)

Red de alerta de calidad de aguas 5 - Incidencias activas, iniciadas o cerradas durante un mes

Tipo de incidencia: Calidad

Estación: 905 - Ebro en Presa Pina

Valores sobre 1200 µS/cm, en aumento.

Materia orgánica UV Equipo:

Señal en aumento desde el viernes. Actualmente sobre 14 un. Abs./m. En observación. Al mismo tiempo se observa un descenso en la señal de oxígeno, que se sitúa actualmente sobre 4 mg/L. Hoy se realiza visita de mantenimiento a la estación.

Amonio Equipo:

Máximo sobre 0,55 mg/L a las 05:15 del 19/abr. En estos momento empieza a descender, sobre 0,47 mg/L.

Oscilaciones diarias, con un máximo sobre 0,55 mg/L a las 06:00 del 20/abr. No se observan variaciones reseñables coincidentes en otros parámetros.

Máximos del orden de 0,7 mg/L a las 11:30 del 21/abr y las 20:30 del 22/abr. A primeras horas de hoy 25/abr se observa otro superior a 0,3 mg/L. Actualmente aparece sobre 0,25 mg/L, en descenso.

Señal en continuo ascenso, actualmente se sitúa sobre 14 un.abs/m. Tendencia dudosa.

Oxígeno disuelto Equipo:

Oscilaciones de más de 6 mg/L de amplitud.

Turbidez Equipo:

23/03/11 Observación

Inicio: Cierre: Abierta Incidencia:

Sin variaciones relevantes. El caudal descendió unos 200 m³/s a lo largo del 22/mar.

Sin variaciones relevantes. Si que se observan oscilaciones de caudal del orden de 200 m³/s.

Sin variaciones relevantes. Se observan oscilaciones de caudal del orden de 200 m³/s.

Sin variaciones relevantes. Se observan oscilaciones de caudal del orden de 150 m³/s.

Sin variaciones relevantes. Se observan oscilaciones de caudal de unos 200 m³/s . 12/04/11

Comentario:

Caudal Equipo:

Oscilaciones de más de 200 m³/s desde la madrugada del 29/mar.

Descenso de 8 a 3 un.abs/m durante el 26/abr. Actualmente se sitúa sobre 6 un.abs/m, en ascenso. Oscilaciones de caudal de casi 100 m³/s.

Oscila entre 3 y 6 un.abs/m. Oscilaciones de caudal de casi 100 m³/s.

Estación: 907 - Ebro en Haro

Ascenso de unos 100 µS/cm a últimas horas del 4/abr. Actualmente se sitúa sobre 600 µS/cm.

Turbidez Equipo:

Pico de 70 NTU sobre las 19:45 del 4/abr. Actualmente se sitúa entre 10 y 20 NTU.

Abril de 2011
