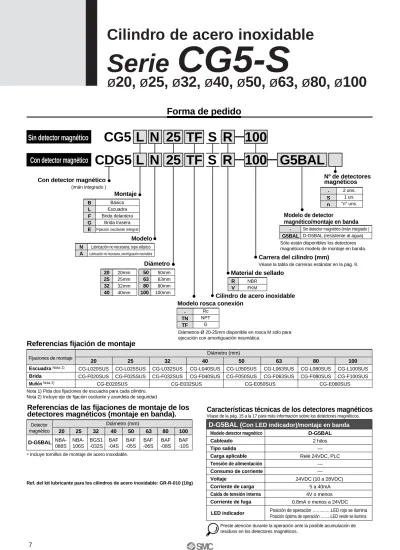

Se rie CG5-S. Cilindro de acero inoxidable. ø20, ø25, ø32, ø40, ø50, ø63, ø80, ø100 R 100 CG5 L N 25. Forma de pedido. Sin detector magnético

(1)

D-G5BAL (

Con LED indicador)/montaje en banda

Forma de pedido

Con detector magnético

(imán integrado )

Con detector magnético

B L F G E Básico Escuadra Brida delantera Brida trasera

Fijación oscilante integral

Montaje

Carrera del cilindro (mm)

Véase la tabla de carreras estándar en la pág. 8.

Cilindro de acero inoxidable

CDG5 L N 25

S

100 G5BAL

R V NBR FKM

Material de sellado

-S n 2 uns. 1 un. "n" uns.

Nº de detectores

magnéticos

Diámetro (mm) Fijaciones de montaje

Referencias fijación de montaje

Escuadra Nota 1) Brida Muñón Nota 2)

25

CG-L025SUS CG-F025SUS

32

40

50

63

80

100

20

CG-L020SUS CG-F020SUS CG-E020SUS NBA-088S NBA-106S BGS1 -032S BAF -04S BAF -05S BAF -06S BAF -08S BAF -10S

CG-E032SUS CG-E050SUS CG-E080SUS

-G5BAL

Sin detector magnético (imán integrado ) D-G5BAL (resistente al agua)

Modelo de detector

magnético/montaje en banda

50 63 80 100 50mm 63mm 80mm 100mm 20 25 32 40 20mm 25mm 32mm 40mm

Diámetro

N A

Lubricación no necesaria, tope elástico

Lubricación no necesaria, amortiguación neumática

Modelo

CG5 L N 25

S

R

R 100

Nota 1) Pida dos fijaciones de escuadra para cada cilindro. Nota 2) Incluye eje de fijación oscilante y arandela de seguridad

Características técnicas de los detectores magnéticos

Modelo detector magnético Cableado Tipo salida Carga aplicable Tensión de alimentación Consumo de corriente Voltaje Corriente de carga Caída de tensión interna Corriente de fuga LED indicador

D-G5BAL

2 hilos — Relé 24VDC, PLC — — 24VDC (10 a 28VDC) 5 a 40mA 4V o menos 0.8mA o menos a 24VDC Posición de operación ……....….LED rojo se ilumina Posición óptima de operación …...LED verde se ilumina Detector

magnético

Diámetro (mm)

Referencias de las fijaciones de montaje de los

detectores magnéticos (montaje en banda).

D-G5BAL

20

25

32

40

50

63

80

100

∗ Incluye tornillos de montaje de acero inoxidable.

Véase de la pág. 15 a la 17 para más información sobre los detectores magnéticos.

Ref. del kit lubricante para los cilindros de acero inoxidable: GR-R-010 (10g)

Sin detector magnético

Sólo están disponibles los detectores magnéticos modelo de montaje en banda.

TF

-TN TF Rc NPT G

Modelo rosca conexión

Diámetros-Ø 20-25mm disponible en rosca M sólo para ejecución con amortiguación neumática.

Se rie

CG5-S

(2)

Características técnicas

Funcionamiento Fluido Presión de prueba Presión máx. de trabajo Presión mín. de trabajo

Temperatura ambiente y de fluido Amortiguación

Tolerancia de rosca

Doble efecto con vástago simple Aire comprimido

1.5MPa 1.0MPa 0.05MPa

Sin detector magnético: –10 a 70°C, Con detector magnético: –10 a 60°C Tope elástico, amortiguación neumática

50 a 1.000mm/s 50 a 700mm/s

Clase 2 JIS

Accesorios

Tuerca extremo vástago Horquilla macho

Horquilla hembra (con eje y arandela de seguridad) Fijación de muñón (con eje y arandela de seguridad)

Montaje Modelo básico Modelo escuadra — Mod. brida trasera — — — Mod. brida delantera Mod. fijación osc. integral

Carreras estándar

Diámetro

20

25

32

40 50, 63

80

100

25, 50, 75, 100, 125, 150, 200

Nota 1) Todos los modelos no estandarizados se fabrican bajo demanda (los espaciadores no se utilizan en las carreras intermedias).

25, 50, 75, 100, 125, 150, 200, 250, 300 201 a 350 301 a 400 301 a 450 301 a 800 301 a 1200 301 a 1400 301 a 1500 Carrera estándar Rango carrera

+1.4 0 +1.5 0 +1.4 0 +1.5 0 Velocidad del émbolo

Tolerancia de longitud de carrera Montaje hasta 1000 mm, hasta 1200 mm hasta 1000 mm, hasta 1500 mm ø20 a ø63 ø80, ø100 ø20 a ø63 ø80, ø100 (mm) (kg)

Modelo básico, modelo escuadra, modelo brida delantera, modelo brida trasera, modelo fijación oscilante integral

Estándar Opcional

Peso

Modelo básico Modelo escuadra Modelo brida

Modelo de fijación oscilante integral Fijación de muñón

Horquilla macho

Horquilla hembra (con eje) Peso adicional por cada 50mm de carrera Peso adicional con amortiguación neumática

Diámetro

100

8.13 9.50 9.29 9.94 1.65 0.78 1.07 0.73 0.16

80

5.20 5.91 5.86 6.48 1.65 0.53 0.73 0.50 0.14

63

2.73 3.19 3.25 3.26 0.46 0.22 0.33 0.33 0.07

50

1.78 2.12 2.04 2.17 0.46 0.22 0.33 0.27 0.06

40

0.97 1.13 1.12 1.12 0.18 0.11 0.18 0.18 0.02

32

0.61 0.72 0.71 0.72 0.18 0.07 0.09 0.14 0.03

25

0.42 0.53 0.53 0.48 0.08 0.07 0.09 0.08 0.02

20

0.32 0.40 0.43 0.37 0.08 0.04 0.05 0.06 0.02 Número de detectores magnéticos

Modelo

Carrera mínima para montaje de

detectores magnéticos

D-G5BAL

2 uns. 15mm 1 un. 10mm Véanse más detalles en la pág. 15. Peso estándar

Cálculo (Ejemplo) CG5LA 20SR-100

(Escuadra ø20, carrera de 100mm)

• Masa ... 0.40kg (Escuadra ø20) • Peso adicional ...0.06kg/carrera de 50mm • Carrera cilindro neumático ...100mm

• Peso adicional amortiguación neumática... 0.02kg 0.40 + 0.06 x 100/50 + 0.02 = 0.54kg

Símbolo

Doble efecto con vástago simple

(3)

Construcción

Con tope elástico

ø80, ø100

Con amortiguación neumática

Diámetro Contenido

20

25

32

40

50

63

80

100 Juego de cubiertas antipolvo de repuesto

Nota)

CG5NSR CG5N20SR-PS CG5N25SR-PS CG5N32SR-PS CG5N40SR-PS CG5N50SR-PS CG5N63SR-PS CG5N80SR-PS CG5N100SR-PS CG5NSV CG5N20SV-PS CG5N25SV-PS CG5N32SV-PS CG5N40SV-PS CG5N50SV-PS CG5N63SV-PS CG5N80SV-PS CG5N100SV-PS

Amortiguación elástica Amortiguación neumática

Nos. 9 y 10 mencionados CG5ASR CG5A20SR-PS CG5A25SR-PS CG5A32SR-PS CG5A40SR-PS CG5A50SR-PS CG5A63SR-PS CG5A80SR-PS CG5A100SR-PS CG5ASV CG5A20SV-PS CG5A25SV-PS CG5A32SV-PS CG5A40SV-PS CG5A50SV-PS CG5A63SV-PS CG5A80SV-PS CG5A100SV-PS Nos. 9, 10, 11 y 12 mencionados Nota) Los juegos de juntas incluyen lubricante (GR-R-010, 10g) .

Nº

1

2

3

4

5

6

7

Culata anterior Culata posterior Tubo del cilindro Vástago Tope elástico

Tuerca extremo vástago Junta de amortiguación Designación

Lista de componentes

Material SUS304 SUS304 SUS304 SUS304 Uretano SUS304 Uretano Nº

8

9

10

11

12

13
