INFORME MENSUAL 01

(1)

MUNICIPALIDAD DISTRITAL DE SANTA

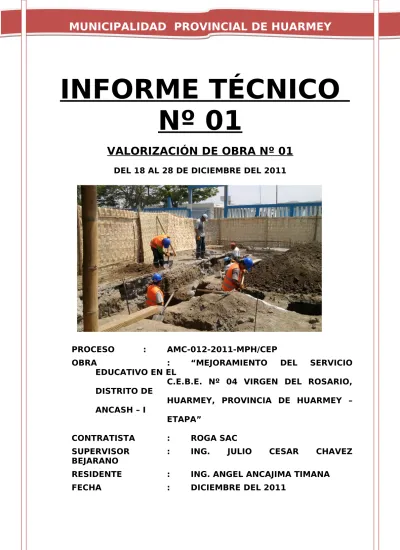

INFORME TÉCNICO

Nº 01

VALORIZACIÓN DE OBRA Nº 01

DEL 18 AL 28 DE DICIEMBRE DEL 2011

PROCESO

:

AMC-012-2011-MPH/CEP

OBRA

:

“MEJORAMIENTO DEL SERVICIO

EDUCATIVO EN EL

C.E.B.E. Nº 04 VIRGEN DEL ROSARIO,

DISTRITO DE

HUARMEY, PROVINCIA DE HUARMEY –

ANCASH – I

ETAPA”

CONTRATISTA

:

ROGA SAC

SUPERVISOR

:

ING. JULIO CESAR CHAVEZ

BEJARANO

RESIDENTE

:

ING. ANGEL ANCAJIMA TIMANA

FECHA

:

DICIEMBRE DEL 2011

(2)

INGENIERIA Y CONSTRUCCION PADILLA SAC

ÍNDICE GENERAL

1. MEMORIA DESCRIPTIVA

2. SUSTENTO DE METRADOS

3. CONCLUSIONES Y RECOMENDACIONES

4. RESUMEN DE VALORIZACIÓN MENSUAL

5. VALORIZACIÓN MENSUAL

6. DETALLE DE CANCELACIÓN AL CONTRATISTA

7. CRONOGRAMA VALORIZADO PROGRAMADO Y EJECUTADO

8. GRAFICOS ENTRE AVANCE EJECUTADO CON PROGRAMADO

9. PANEL FOTOGRÁFICO

10. COPIA DE ACTA ENTREGA DE TERRENO

11. CERTIFICADO DE PRUEBAS

12. ANEXOS: DOCUMENTOS DE LA EMPRESA

13. COPIA CUADERNO DE OBRA

(3)

(4)

MEMORIA DESCRIPTIVA

1. FICHA TÉCNICA DE OBRA

1.1. DATOS REFERENCIALES

Proceso de Adjudicación: AMC-2011-MPH/CEP

Obra : MEJORAMIENTO DEL SERVICIO EDUCATIVO EN EL

C.E.B.E. Nº 04 VIRGEN DEL ROSARIO, DISTRITO DE

HUARMEY, PROVINCIA DE HUARMEY – ANCASH –

I ETAPA

Ubicación : H.U.P. SAN JOSE DE LOS ALAMOS

Distrito y provincia de Huarmey - Ancash Propietario : Municipalidad Provincial de Huarmey Financiamiento : Recursos Determinados

Valor Referencial : S/. 117,637.35 Nuevos Soles a Noviembre del 2011.

Factor de Relación : 1.00

Modalidad : Por Contrata – A Suma Alzada

Contratista : INGENIERIA Y CONSTRUCCION PADILLA SAC

Adelanto Efectivo : No Hubo Adelanto de Materiales : No Hubo

Plazo de Ejecución : 60 días calendarios Entrega de Terreno : 17/12/2011

Inicio de plazo contractual : 18/12/2011 Termino de plazo : 15/02/2012

Residente de Obra : Ing. Angel Ancajima Timana Supervisor de Obra : Ing. Julio Cesar Chávez Bejarano

1.2. ANTECEDENTES EN OBRA

♣ Con fecha 18/12/2010, se inicia la obra “MEJORAMIENTO DEL SERVICIO EDUCATIVO EN EL C.E.B.E. Nº 04 VIRGEN DEL ROSARIO, DISTRITO DE HUARMEY, PROVINCIA DE HUARMEY – ANCASH – I ETAPA”.

♣ Encontrándose el estudio realizado a nivel de expediente Técnico con algunas discrepancias con lo encontrado en terreno, al momento de la ejecución, se ha realizado las coordinaciones respectivas a fin de mejorar la calidad de la Obra.

♣ Así mismo se ha seguido las recomendaciones impartidas, por el Supervisor, de algunas observaciones encontradas en el proceso de ejecución Contractual.

(5)

♣ El suscrito en calidad de Residente de Obra, realiza una verificación del área del terreno de la obra para la ejecución de la misma, en ella se desarrollara los trabajos especificados en los documentos del Expediente Técnico del proyecto original, como son: Planos y Especificaciones Técnicas, Memoria Descriptiva, Presupuesto, elaborados por la Municipalidad distrital de Culebras.

2.1. CONTROL DE VALORIZACIONES :

OBRA: “MEJORAMIENTO DEL SERVICIO EDUCATIVO EN EL C.E.B.E. Nº 04

VIRGEN DEL ROSARIO, DISTRITO DE HUARMEY, PROVINCIA DE HUARMEY – ANCASH - I ETAPA”

PRESUPUESTO S/117,637.35

VALORIZAC

ION PROGRAMADO EJECUTADO PROGRAMADOACUMULADO ACUMULADO EJECUTADO SALDO MENSUAL S/. % S/. % S/. % S/. % S/. % VALOR. Nº 01 35,138.75 29.87% 49,372.36 41.97% 35,138.75 29.87% 49,372.36 41.97% 68,264.99 58.03% VALOR. Nº 02 58,723.42 49.92% 0.00% 93,862.17 79.79% 49,372.36 41.97% 68,264.99 58.03% VALOR. Nº 03 23,775.18 20.21% 0.00% 117,637.35 100.00% 41.97% 0.00 0.00% SUB TOTAL 01 117,637.35 100.00% 49,372.36 41.97% ADELANTADA 12.10%

2.2. DESCRIPCION DEL PROYECTO:

El proyecto consta básicamente de:

♣ CONSTRUCCION DE UNA AULA y SERVIVIO HIGIENICO EN 67.5M2:

o Con estructura de concreto armado en ambos sentidos, cimentación con zapata simple, viga de cimentación y sobre cimiento reforzado, losa aligerada en un solo sentido.

o Muros de albañilería confinada de soga con ladrillo de arcilla, tarrajeo con cemento arena y acabado en pintura látex en cielo raso y muros.

o Puertas y ventanas con madera cedro barnizado.

o Instalaciones eléctricas empotradas y artefactos con fluorescentes rectangular y tablero de distribución.

o Piso de cerámico de alto transito

o Zócalo de SSHH en cerámico para pared. o Aparatos sanitarios para infantes.

2.3. CONTROL DE CALIDAD :

♣ En mi calidad de Residente de la Obra, se está llevando un estricto control de todos los materiales que ingresan a obra, los cuales son verificados por el Supervisor de Obra, dando su visto bueno.

(6)

♣ Respecto a los materiales tales, material de propio seleccionado. se ha verificado que cumplan con las normas técnicas establecidas y se encuentren en buen estado; según su certificado de calidad.

♣ Se viene ejecutando los Protocolos de alineamiento y nivelación, utilizando equipo topográfico.

3. SITUACIÓN Y DESARROLLO DE OBRA

Proceso Constructivo y Labores de Residencia. Del proceso constructivo:

Durante el periodo comprendido del 18/12/2011 al 28/12/2011 se efectuaron en concordancia con lo estipulado en el Expediente Técnico, las siguientes actividades:

ESTRUCTURAS

Se realizaron trabajos de obras preliminares como trazo y replanteo preliminar, demolición de estructura existente, caseta de guardianía y agua durante la construcción. Trabajo de movimiento de tierras como corte superficial, excavación de zanja para zapatas y cimiento corrido, acarreo de material procedente de las excavaciones, eliminación de material excedente, relleno compactado con material propio y nivelación interior y apisonado. Obra de concreto simple para los cimientos corrido y solado para zapatas, obras de concreto armado para zapatas en fć=210kg/cm2, vigas de cimentación en fć=210kg/cm2, sobrecimiento reforzado para en fć=175kg/cm2, habilitación de fierro y encofrado para columnas y albañilería confinada con muro de soga de ladrillo kk.

INSTALACIONES SANITARIAS

Excavación de zanja para instalación de tuberías para desagüe de 4” y 2” y salida de desague, instalación de caja de agua potable.

INSTALACIONES ELECTRICAS

Excavación de zanja para tubería PVC SAP eléctrico para la instalación de cable NYY 2x6mm y 3x10mm Instalaciones de

Controversias: Planteamiento de las Partes

Se han ejecutado en campo partidas al 41.97 %, por ser la modalidad de ejecución a suma alzada se valorizó el 41.97 % de las partidas proyectadas.

(7)

(8)

02 SUSTENTO DE METRADOS

03 CONCLUSIONES Y

RECOMENDACIONES

(9)

1. CONCLUSIONES Y RECOMENDACIONES.

1.1. Conclusiones:

• La obra se viene ejecutando en forma normal de acuerdo a los planos y partidas del presupuesto de obra, y se ha obtenido al día

28/12/11 un avance físico de 41.97 %, mostrándose adelantado de

acuerdo al cronograma programado de obra en un 12.10%. Lo que significado un avance acumulado de 41.97 % desde el inicio de los trabajos.

1.2. Recomendaciones :

• Las Consultas realizadas por la empresa o la Supervisión deben absolverse en el menor tiempo para evitar retrasos en la ejecución de Obra.

(10)

04 RESUMEN DE VALORIZACIÓN

MENSUAL

(11)

(12)

06 DETALLE DE CANCELACIÓN

AL CONTRATISTA

(13)

07 CRONOGRAMA VALORIZADO

PROGRAMADO Y EJECUTADO

DE OBRA

(14)

08 GRAFICOS ENTRE AVANCE

EJECUTADO Y PROGRAMADO

(15)

09 PANEL FOTOGRÁFICO

(16)

FOTO Nº 01: excavación de zanja hacia calle s/n.

(17)

FOTO Nº 03: excavación en parte interior

(18)

FOTO Nº 05: vaciado de concreto para zapatas

(19)

FOTO Nº 07: concreto en zapatas.

(20)

FOTO Nº 09: izado de castillos de acero para columnas

(21)

FOTO Nº 10: acero en viga de cimentación.

(22)

10 COPIA DE ACTA ENTREGA DE

TERRENO

(23)

(24)

12 ANEXOS: DOCUMENTOS DE LA

EMPRESA

(25)
