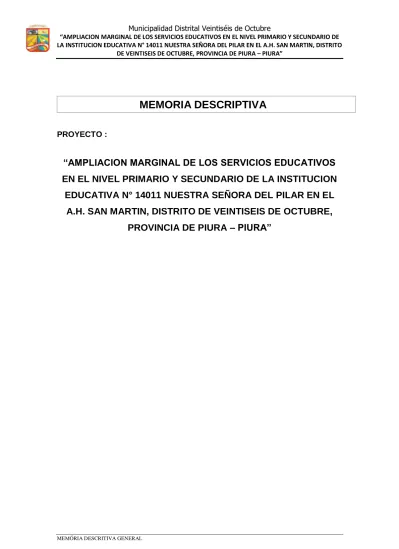

PROYECTO :
“AMPLIACION MARGINAL DE LOS SERVICIOS EDUCATIVOS
EN EL NIVEL PRIMARIO Y SECUNDARIO DE LA INSTITUCION
EDUCATIVA N° 14011 NUESTRA SEÑORA DEL PILAR EN EL
A.H. SAN MARTIN, DISTRITO DE VEINTISEIS DE OCTUBRE,
PROVINCIA DE PIURA – PIURA”
1. -
ANTECEDENTES
El Consejo Transitorio de Administración Regional-CTAR PIURA solicita, en el
año 2001, una consulta popular respecto a la validez del mismo, la que fue
convocada por la Municipalidad Provincial, obteniéndose una votación del 84 %
de los pobladores a favor de la creación del distrito, 15 % en contra y 1 % en
blanco. En el año 2010 el Gobierno de la Región Piura decide respaldar el
expediente de creación, esto paralelo a la conclusión del proyecto de
Saneamiento y Organización Territorial de la Provincia de Piura, y todo aquello
se remite a la Dirección Nacional Técnica de demarcación Territorial del
Consejo de Ministros. En el 2011 la PCM envía al Congreso de la República del
Perú el Proyecto de Ley N° 48461/2010 P.E., el que luego de algunas
observaciones, y tras una primera votación el Jueves 6 de diciembre de
2012(primera votación), fue ratificado por el hemiciclo el día Jueves 13 de
diciembre de 2013 (segunda Votación), se aprueba definitivamente el proyecto
de ley 1353/2011-PE enviándolo a la Presidencia de la República para su
promulgación y publicación, el día Sábado 02 de Febrero del 2013 el
Presidente de la República Ollanta Humala Tasso promulga la ley 29991 Ley
de demarcación y organización territorial de la provincia de Piura que en su
artículo 2° crea el distrito Veintiséis de Octubre y se publicó en el diario oficial
El Peruano el día Domingo 03 de Febrero del 2013, Abraham Parrilla Troncos
Primer Vicepresidente del Comité Pro Distrito Veintiséis de Octubre,
Administrativamente, mientras se organizaba su marco jurídico, dependía de la
Municipalidad Provincial de Piura, convocándose la primera elección de sus
autoridades en los comicios generales del año 2014.
Con el Núcleo Urbano San Martín como capital, se ubica en la zona oeste de
Piura Metropolitana, y cuenta con 41 asentamientos humanos y 3
urbanizaciones.4
Práxedes Llacsahuanga Huamán ganó las elecciones del 5 de octubre de
2014, convirtiéndose así en el primer burgomaestre del Distrito (2015-2018).
Asume así grandes retos y necesidades de un Distrito joven.
2.
UBICACIÓN
DISTRITO
:
VEINTISÉIS DE OCTUBRE
PROVINCIA
:
PIURA
DEPARTAMENTO :
PIURA
FECHA
:
AGOSTO 2017
Municipalidad Distrital VEINTISÉIS DE OCTUBRE a través de la Sub-Gerencia
de INFRAESTRUCTURA, ha elaborado el Expediente Técnico “AMPLIACION
MARGINAL DE LOS SERVICIOS EDUCATIVOS EN EL NIVEL PRIMARIO Y
SECUNDARIO DE LA INSTITUCION EDUCATIVA N° 14011 NUESTRA
SEÑORA DEL PILAR EN EL A.H. SAN MARTIN, DISTRITO DE VEINTISEIS
DE OCTUBRE, PROVINCIA DE PIURA – PIURA”
CULTURA
Aunque los referentes tradicionales de cultura están concentrados en la capital
provincial -el distrito no cuenta con museos, pinacotecas, teatros o auditorios
grandes-, los aportes culturales que los nuevos vecinos trajeron de sus
respectivas áreas es significativo. Desde su primera etapa un sinnúmero de
agrupaciones de migrantes -resalta la Asociación de Frianos residentes en
Piura le dieron un giro distinto a la ciudad en cuando a producciones culturales.
Resalta, por ejemplo, la orquesta Armonía 10, natal de la capital distrital, San
Martín, y organizada por una familia proveniente de La Arena, en el Bajo Piura.
La cumbia sanjuanera, una variante de cumbia peruana que mezcla sonidos
tropicales con ritmos del área de influencia ecuatoriana del Alto Piura, ha tenido
al distrito como uno de sus principales productores culturales. Corazón
Serrano, por ejemplo, es un referente de lo descrito. Formado por una familia
proveniente de Pacaipampa, un distrito de Ayabaca, tiene como punto de partida
el Asentamiento Humano Micaela Bastidas. Otras agrupaciones de la zona son
Sorpresa Juvenil y Sentimiento Huancabambino, conjuntos que no dan sino un
amplio panorama de cuánto ha influido el Alto Piura en la construcción de este
distrito.
HITOS URBANOS
En el distrito se ubica el Mercado Mayorista de Las Capullanas, el Terminal
Pesquero de Piura, la Comisaría de San Martín, la Obra Social Bosconia, el
Albergue de Menores Miguel Grau, la Procesadora de Algodón Textil Piura y la
tienda Maestro Home Center, además de estarse llevando a cabo una serie de
proyectos inmobiliarios, encabezados por las Constructoras Los Portales y
Graña & Montero. El Distrito de 26 de Octubre
4.- OBJETIVO
El objetivo principal, del proyecto es mejorar la infraestructura educativa En El
Nivel Primario Y Secundario De La Institución Educativa N° 14011 Nuestra
Señora Del Pilar En El A.H. San Martin
5.- DESCRIPCIÓN DEL PROYECTO
AULAS PEDAGOGICAS (56 m2 cada una).
Se ha considerado la construcción de 04 aulas Pedagógicas de Área Interior
igual a 56 m2 cada una distribuidas en dos niveles. La construcción implica
cimentación para segundo nivel con zapatas, vigas de conexión y cimiento
corrido; muros de canto y soga, columnas y vigas sobre las que se apoya la
losa aligerada, además de vereda de concreto simple exterior y escalera de
concreto armado. Cada una cuenta con pizarra acrílica, con carpintería
metálica en puertas y ventanas con vidrio transparente semidoble; conexiones
eléctricas, piso de cemento pulido y pintado interior y exterior de muros, vigas y
columnas.
SALONES PARA GYMNACIO Y DANZAS (150.37 M2)
Se ha considerado la construcción de 02 salones de Área Interior igual a
150.37 m2 cada una distribuidas en dos niveles. La construcción implica
cimentación para segundo nivel con zapatas, vigas de conexión y cimiento
corrido; muros de canto y soga, columnas y vigas sobre las que se apoya la
losa aligerada, además de vereda de concreto simple exterior y escalera de
concreto armado. Cada una cuenta con pizarra acrílica, con carpintería
metálica en puertas y ventanas con vidrio transparente semidoble; conexiones
eléctricas, piso de cemento pulido y pintado interior y exterior de muros, vigas y
columnas.
PASES AEREOS (3 PASES)
Se ha considerado la construcción de 03 pases aéreos de Área Interior igual a
13.82 m2 cada una. La construcción implica cimentación para segundo nivel
con zapatas, vigas de conexión y cimiento corrido; muros de canto y soga,
columnas y vigas sobre las que se apoya la losa aligerada.
PISO DE CONCRETO Y CEMENTO PULIDO
Se ha considerado la construcción de un área de piso de concreto de 31.00 m2
que estará debidamente techada con una cobertura de calaminon sostenida
por tuberías de fierro de 2”.
COBERTURAS METALIAS
Se está proyectando 04 coberturas metálicas.
6.- PROCESO CONSTRUCTIVO.
Para la ejecución de los trabajos necesarios se tendrán en cuenta las
indicaciones y especificaciones siguientes, además de las efectuadas en los
puntos anteriores referentes a:
EXCAVACIÓN, COMPACTACIÓN Y RELLENO.
La excavación de la caja de acuerdo a las dimensiones exactas formuladas en
los planos correspondientes, se evitará en lo posible el uso del encofrado. La
profundidad de la fundación se hará a partir del terreno natural. Cualquier
mayor sobre excavación será rellenada y compactada con material propio de la
excavación. Todo material procedente de la excavación que no sea adecuado
o no se requiera para los rellenos será eliminado de la obra.
ELIMINACIÓN DE MATERIAL EXCEDENTE
Comprende el retiro de todo el material excavado, o resultado del refine, de
acuerdo con las presentes especificaciones y de conformidad con los planos de
la obra. Los troncos y otros materiales perjudiciales que se encuentren en la
excavación deberán ser retirados. Para esta partida se ha considerado una
distancia de retiro de 5 Km. Y para cuya eliminación se utilizara maquinaria
pesada.
Normas: ACI 318-77 - ACI-614-B52 - ASTMC-33-61T - RNE.
Se tendrán en cuenta las especificaciones anteriores en cuanto a calidad de
agregados y materiales, preparación y colocación o vaciado. En este caso se
deberán efectuar las programaciones necesarias para que el vaciado se
produzca en una sola jornada, pues dada la necesidad de mantener la
hermeticidad del tanque debe evitarse en lo posible la formación de juntas frías
o fisuraciones por efecto de un mal curado (ver punto de curado) que
produzcan fugas de las aguas residuales, que conlleven a un deterioro del
concreto y del fierro y por consiguiente el deterioro de la estructura.
ENCOFRADO Y DESENCOFRADO
Norma ASTMC-33-61T
Se tendrán en cuenta las especificaciones anteriores. La madera deberá ser
tal que produzca los resultados de un acabado casi perfecto, dada la necesidad
de mantener la hermeticidad de la estructura, por lo que deberá evitarse la
formación de juntas. Para lograr el acabado y el monolitismo deseado deberá
preverse el uso del encofrado adecuado.
ACERO DE REFUERZO F’Y=4200 KG/CM2
Norma ASTMC-33-61T - ASTM 305
Se tendrán en cuenta las especificaciones anteriores. La colocación del acero
de refuerzo será el especificado en los planos en estricto, con una tolerancia no
mayor de ± 3 mm. De igual manera se tendrán en cuenta los espacios de
recubrimiento para concreto.
MUROS LADRILLO ARCILLA SS.KK. SOGA M= 1:4
Se empleará ladrillo de arcilla cocida tipo King Kong o similar, el supervisor
debe aprobar las muestras de ladrillo presentadas, debiendo rechazar el ladrillo
que no presente buena cocción, medidas variables, porosos, con presencia de
salitre, etc.
En general el ladrillo corresponderá al tipo II, con F’c = 25 kg/cm2 (prisma de
albañilería) y se empleará para su asentado, mortero cemento
– Cal - arena
gruesa en proporción 1:1:4, con un espesor promedio de junta de 1.5 cm. El
cemento será tipo Portland tipo I. LA unidad de albañilería deberá tener una
resistencia mínima a la comprensión de 70 kg/cm2.
TARRAJEOS Y ENLUCIDOS
Esta sección comprende trabajos de acabados factibles de realizarse en
muros, columnas, vigas y otros elementos, con proporciones definidas de
mezcla
con
objeto
de
presentar
una
superficie
de
protección,
impermeabilización y al tener un mejor aspecto de los mismos. Todos los
revestimientos se ejecutarán en los ambientes de aulas y pasadizo, salvo
indicaciones en parámetros interiores o exteriores, etc.
El trabajo se hará con cintas de mortero pobre 1:5 (cemento-arena) corridas
verticalmente y a lo largo del muro. Las cintas se aplomarán y sobresaldrán el
espesor exacto del tarrajeo y estarán a 1 m. partiendo lo más cerca posible de
la unión de las esquinas, luego de rellenado el espacio entre cintas se aplicarán
éstas y en su lugar se rellenarán con mezcla un poco más fuerte que la usada
en el tarrajeo, las cintas no deben formar parte del tarrajeo.
El revoque a ejecutarse, previa limpieza y humedecimiento de las superficies
donde debe ser aplicado.
La mezcla de mortero será de la siguiente proporción: Mortero de
cemento-arena para pañeteo, proporción: 1:4
Estas mezclas se preparan en bateas de madera perfectamente lineadas y
plomadas aplicando las mezclas pañetando con fuerza y presionando contra
los parámetros para evitar vacíos interiores y obtener una capa ni mayor de 2.5
cm., dependiente de la uniformidad de los ladrillos.
La superficie a obtener serán planos, sin resquebraduras eflorescentes o
defectos de textura. Los tubos de instalación empotrados deberán colocarse a
más tardar al terminar el tarrajeo, luego se resanará la superficie dejándolas
perfectamente al ras sin que ninguna deformidad marque el lugar en que se ha
picado la pared para este trabajo.
Los ambientes en que vayan zócalos de cemento, el revoque del parámetro de
la pared se presentará hasta 3 cm. por debajo del nivel superior del zócalo.
Los derrames de puertas, ventanas se ejecutará nítidamente corriendo hasta el
marco correspondiente. Los encuentros de muros, deben ser en ángulos
perfectamente perfilados, las aristas de los derrames expuestos a impactos
serán convenientemente boleados, los encuentros de muros en el cielo raso
terminará en ángulo recto.
7.- METAS
Se presenta a continuación un cuadro donde se indican las diferentes
metas a ejecutar en el presente proyecto:
ESTRUCTURAS ( BLOQUE 01 DANZAS Y GYMNANCIA)
OBRAS PROVISIONALES
ALMACEN, OFICINAS m2 75.00 118.66
CARTEL DE OBRA DE 3.60 x7.20 u 1.00 3,365.16
CERCO PROVISIONAL DE OBRA m 170.53 15.15
SERVICIOS HIGIENICOS u 4.00 556.71
CAPACITACION AMBIENTAL Y DE SEGURIDAD mes 6.00 2,898.00
SUMINISTRO DE DEPOSITOS DE BASURA u 3.00 55.20
SUMINISTRO DE IMPLEMENTOS DE SEGURIDAD u 1.00 2,836.65
SUMINISTRO E INSTALACION DE STICKER PARA SEÑALITICA DE
SEGURIDAD u 100.00 8.61
FLETE TERRESTRE. glb 1.00 5,000.00
TRABAJOS PRELIMINARES
TRAZO Y REPLANTEO
TRAZO, NIVELES Y REPLANTEO PRELIMINAR m2 266.09 1.74
LIMPIEZA PERMANENTE Y FINAL DE OBRA m2 266.09 1.02
DEMOLICIONES
DEMOLICION DE CONSTRUCCION EXISTENTE glb 1.00 12,000.00
MOVIMIENTO DE TIERRAS
CORTE Y EXCAVACION
EXCAVACION DE ZANJA PARA CIMIENTOS Y ZAPATAS m3 179.19 30.59
CORTE DE MATERIAL CONTAMINADO H=0.80 M R=460 m3/dia (EQUIPO
PESADO) m3 12.29 33.99
EXCAVACION DE ZANJAS PARA VEREDAS Y RAMPAS m3 15.87 30.59
RELLENO
RELLENO COMPACTADO MANUAL MATERIAL PROPIO m3 8.01 21.66
RELLENO COMPACTADO CON MATERIAL DE PRESTAMO C/MAQUIMARIA
(AFIRMADO PREPARADO) m3 12.29 77.44
CONFORMACION,NIVELACION Y REFINE
NIVELACION EN TERRENO Y COMPACTACION m2 81.96 4.10
MEJORAMIENTO DE TERRENO
MEJORAMIENTO DE TERRENO NATURAL (COLOCCION DE OVER ) EN
CIMENTACION m3 25.57 78.70
ACARREO Y ELIMINACION DE MATERIAL
ACARREO INTERNO MATERIAL PROCEDENTE DE EXCAVACIONES
(Dprom=30m) m3 268.78 20.39
CONCRETO SIMPLE
SOLADO
SOLADO DE CONCRETO C:H 1:10 ( PARA CIMIENTOS) Y VIGAS DE
CIMENTACION m2 55.57 20.85
SOLADO PARA VIGA DE CIMENTACION e=2" ,1:12 C/H m2 25.60 20.85
SOLADO PARA ZAPATA e=4",1:12 C/H m2 37.00 31.78
FALSO PISO
FALSO PISO MEZCLA 1:8 e=4" m2 209.68 27.50
CIMIENTOS
CIMIENTOS CORRIDOS 1:10 + 30% P.G.FC=100 Kg/cm2 m3 60.97 199.60
CONCRETO ARMADO
SOBRECIMIENTO
SOBRECIMIENTOS-CONCRETO fc=175 kg/cm2 m3 65.16 410.11
SOBRECIMIENTOS ,ENCOFRADO Y DESENCOFRADO m2 16.58 44.28
SOBRECIMIENTOS-ACERO fc=4200 kg/cm2 kg 135.53 6.78
ZAPATAS
ZAPATAS-CONCRETO fc=210 kg/cm2 m3 18.50 334.09 ZAPATAS-ACERO fy=4200 kg/cm2 kg 572.42 6.78
VIGAS DE CIMENTACION
VIGA DE CIMENTACION -CONCRETO fc=210kg/cm2 m3 6.90 355.15
VIGA DE CIMENTACION -ENCOFRADO Y DESENCOFRADO m2 10.35 50.51
VIGA DE CIMENTACION -ACERO fy=4200 kg/cm2 kg 960.51 6.78
COLUMNA
COLUMNAS-CONCRETO fc=210 kg/cm2 1PISO m3 17.69 475.69
COLUMNAS-CONCRETO fc=210 kg/cm2 -2 PISO m3 17.69 486.24
COLUMNAS-ENCOFRADO Y DESENCOFRADO m2 330.80 57.73
COLUMNAS- ACERO fy=4200 kg/cm2 kg 4,143.19 6.78
VIGAS
VIGAS-CONCRETO fc=210 kg/cm2 -1 PISO m3 12.38 357.22
VIGAS-CONCRETO fc=210 kg/cm2 -2 PISO m3 12.38 372.67
VIGAS-ENCOFRADO Y DESENCOFRADO m2 139.20 68.16
VIGAS- ACERO fy=4200 kg/cm2 kg 3,168.84 6.78
LOSAS ALIGERADAS
LOSA ALIGERADA-CONCRETO fc=210 kg/cm2 -1 PISO m3 10.89 357.24
LOSA ALIGERADA-CONCRETO fc=210 kg/cm2 -2 PISO m3 10.89 365.68
LOSA ALIGERADA-ENCOFRADO Y DESENCOFRADO m2 388.50 47.53
LOSA ALIGARADA- ACERO fy=4200 kg/cm2 kg 877.40 6.78
LOSA ALIGARADA- LADR. HUECO 15X30X30 u 3,236.20 2.80
ESCALERAS
ESCALERAS-CONCRETO fc=210 kg/cm2 m3 4.31 457.17
ESCALERAS-ENCOFRADO Y DESENCOFRADO m2 23.73 70.24
ESCALERAS- ACERO fy=4200 kg/cm2 kg 403.11 6.78
COLUMNETAS Y SOLERAS
COLUMNETAS Y SOLERAS-CONCRETO fc=210 kg/cm2 -1 PISO m3 1.42 469.24
COLUMNETAS CONCRETO fc=210 kg/cm2 -2 PISO m3 1.42 480.35
COLUMNETAS Y SOLERAS-ENCOFRADO Y DESENCOFRADO m2 16.86 51.81
COLUMNETAS Y SOLERAS- ACERO fy=4200 kg/cm2 kg 399.40 6.78
CANALETAS EN TECHOS
CANALETAS-CONCRETO fc=175 kg/cm2 m3 1.01 414.39
CANALETAS-ENCOFRADO Y DESENCOFRADO m2 17.05 72.55
CANALETAS- ACERO fy=4200 kg/cm2 kg 126.81 6.78
ESTRUCTURAS ( BLOQUE 02 AULAS 01,02,03,04)
TRABAJOS PRELIMINARES
TRAZO, NIVELES Y REPLANTEO PRELIMINAR m2 165.85 1.74
LIMPIEZA PERMANENTE Y FINAL DE OBRA m2 165.85 1.02
MOVIMIENTO DE TIERRAS
CORTE Y EXCAVACION
EXCAVACION DE ZANJA PARA CIMIENTOS Y ZAPATAS m3 102.87 30.59
CORTE DE MATERIAL CONTAMINADO H=0.80 M R=460 m3/dia (EQUIPO
PESADO) m3 8.94 33.99
EXCAVACION DE ZANJAS PARA VEREDAS Y RAMPAS m3 8.94 30.59
RELLENO
RELLENO COMPACTADO MANUAL MATERIAL PROPIO m3 3.28 21.66
RELLENO COMPACTADO CON MATERIAL DE PRESTAMO C/MAQUIMARIA
(AFIRMADO PREPARADO) m3 8.94 77.44
CONFORMACION,NIVELACION Y REFINE
NIVELACION EN TERRENO Y COMPACTACION m2 59.58 4.10
MEJORAMIENTO DE TERRENO
MEJORAMIENTO DE TERRENO NATURAL (COLOCCION DE OVER ) EN
CIMENTACION m3 22.28 78.70
ACARREO Y ELIMINACION DE MATERIAL
ACARREO INTERNO MATERIAL PROCEDENTE DE EXCAVACIONES
(Dprom=30m) m3 154.30 20.39
CONCRETO SIMPLE
SOLADO
SOLADO DE CONCRETO C:H 1:10 ( PARA CIMIENTOS) Y VIGAS DE
CIMENTACION m2 40.36 20.85
SOLADO PARA ZAPATA e=4",1:12 C/H m2 24.67 31.78
FALSO PISO
FALSO PISO MEZCLA 1:8 e=4" m2 116.25 27.50
CIMIENTOS
CIMIENTOS CORRIDOS 1:10 + 30% P.G.FC=100 Kg/cm2 m3 27.04 199.60
CONCRETO ARMADO
SOBRECIMIENTO
SOBRECIMIENTOS-CONCRETO fc=175 kg/cm2 m3 5.26 410.11
SOBRECIMIENTOS ,ENCOFRADO Y DESENCOFRADO m2 49.97 44.28
SOBRECIMIENTOS-ACERO fc=4200 kg/cm2 kg 229.40 6.78
ZAPATAS
ZAPATAS-CONCRETO fc=210 kg/cm2 m3 13.37 334.09
ZAPATAS-ACERO fy=4200 kg/cm2 kg 391.65 6.78
VIGAS DE CIMENTACION
VIGA DE CIMENTACION -CONCRETO fc=210kg/cm2 m3 2.76 355.15
VIGA DE CIMENTACION -ENCOFRADO Y DESENCOFRADO m2 4.14 50.51
VIGA DE CIMENTACION -ACERO fy=4200 kg/cm2 kg 960.51 6.78
COLUMNA
COLUMNAS-CONCRETO fc=210 kg/cm2 1PISO m3 6.38 475.69
COLUMNAS-CONCRETO fc=210 kg/cm2 -2 PISO m3 7.02 486.24
COLUMNAS-ENCOFRADO Y DESENCOFRADO m2 206.62 57.73
COLUMNAS- ACERO fy=4200 kg/cm2 kg 1,983.24 6.78
VIGAS
VIGAS-CONCRETO fc=210 kg/cm2 -1 PISO m3 11.35 357.22
VIGAS-CONCRETO fc=210 kg/cm2 -2 PISO m3 11.35 372.67
VIGAS-ENCOFRADO Y DESENCOFRADO m2 135.96 68.16
VIGAS- ACERO fy=4200 kg/cm2 kg 3,140.72 6.78
LOSAS ALIGERADAS
LOSA ALIGERADA-CONCRETO fc=210 kg/cm2 -1 PISO m3 11.66 357.24
LOSA ALIGERADA-CONCRETO fc=210 kg/cm2 -2 PISO m3 12.82 365.68
LOSA ALIGERADA-ENCOFRADO Y DESENCOFRADO m2 187.59 47.53
LOSA ALIGARADA- ACERO fy=4200 kg/cm2 kg 1,362.96 6.78
LOSA ALIGARADA- LADR. HUECO 15X30X30 u 2,865.93 2.80
COLUMNETAS Y SOLERAS
COLUMNETAS Y SOLERAS-CONCRETO fc=210 kg/cm2 -1 PISO m3 1.42 469.24
COLUMNETAS CONCRETO fc=210 kg/cm2 -2 PISO m3 1.42 480.35
COLUMNETAS Y SOLERAS-ENCOFRADO Y DESENCOFRADO m2 16.86 51.81
COLUMNETAS Y SOLERAS- ACERO fy=4200 kg/cm2 kg 393.00 6.78
CANALETAS EN TECHOS
CANALETAS-CONCRETO fc=175 kg/cm2 m3 1.01 414.39
CANALETAS-ENCOFRADO Y DESENCOFRADO m2 17.05 72.55
CANALETAS- ACERO fy=4200 kg/cm2 kg 63.41 6.78
ARQUITECTURA BLOQUE(01 DANZAS Y GYMNACIO)
MUROS Y TABIQUES DE ALBAÑILERIA
MURO DE LADRILLO KK TIPO IVSOGA M:1:1:4 e=1.5cm. m2 276.44 59.25
MURO DE LADRILLO KK TIPO IV CABEZA M:1:1:4 e=1.5cm. m2 229.00 95.29
FIERRO REFUERZO HORIZONTAL EN MUROS kg 153.70 6.57
REVOQUES ENLUCIDOS Y MOLDURAS
TARRAJEO MUROS INTERIORES m2 528.07 19.64
TARRAJEO DE MUROS EXTERIORES m2 413.48 27.56
TARRAJEO DE COLUMNAS m2 136.54 35.55
TARRAJEO DE VIGAS m2 92.03 49.51
VESTIDURA DE DERRAMES (1:5) m 91.74 13.32
BRUÑAS SEGUN DETALLE m 122.32 8.25
CIELO RASO
CIELO RASO CON MEZCLA C:A 1:5 m2 214.60 50.33
PISOS Y PAVIMENTOS
CONTRAPISO DE 40 mm m2 228.22 29.02
PISO CEMENTO PULIDO BRUÑADO e=2" m2 228.22 27.88
VEREDAS e= 4" DE CONCRETO fc=175kg/cm2 ACABADO PULIDO Y
BRUÑADO (INCLUYE SARDINEL) m2 35.20 48.45
CONTRAZOCALOS EXTERIOR
CONTRAZOCALO DE CONCRETO DE 10 CM m 122.32 12.27
CARPINTERIA DE MADERA
PUERTA CONTRAPLACADA 40 mm CON TRIPLAY 6 mm INCLUYE MARCO
CEDRO 2"X4" m2 9.24 271.92
VENTANAS DE ALUMINIO CON PROTECTOR
SUMINISTRO E INSTALACION DE VENTANA DE ALUMINIO CON CRISTAL
CRUDO DE 6mm+ LAMINA DE SEGURIDAD DE 4 MICRAS m2 56.31 372.84
SUMINISTRO E INSTALACION DE DE PROTECTOR DE SEGURIDAD DE
ALUMINIO m2 56.31 272.90
PINTURA
PINTURA LATEX VINILICO 2 MANOS EN MUROS Y COLUMNAS (
EXTERIORES E INTERIORES) m2 767.33 10.23
PINTURA LATEX VINILICO 2 MANOS EN CIELO RASO Y VIGAS m2 214.60 10.66
PINTURA ESMALTE EN CONTRAZOCALO. m2 122.32 8.57
JUNTAS
JUNTAS DE DILATACION CON ESPUMA PLASTICA+JEBE MICROPOROSO m 386.75 9.51
TAPAJUNTA METALICA EN PISOS. m 7.90 44.72
JUNTAS DE DILATACION EN PISOS CON TECNOPORT DE e=3/8"RELLENO
CON POLIURETANO. m 14.35 11.63
COBERTURA
COBERTURA CON PLANCHA TERMOACUSTICA DE CALAMINON
(INC.ESTRUCTURA DE SOPORTE DE MADERA) m2 133.97 131.90
ARQUITECTURA (BLOQUE 02 AULAS 01,02,03,04)
MUROS Y TABIQUES DE ALBAÑILERIA
MURO DE LADRILLO KK TIPO IVSOGA M:1:1:4 e=1.5cm. m2 261.11 59.25
MURO DE LADRILLO KK TIPO IV CABEZA M:1:1:4 e=1.5cm. m2 107.29 95.29
FIERRO REFUERZO HORIZONTAL EN MUROS kg 139.20 6.57
REVOQUES ENLUCIDOS Y MOLDURAS
TARRAJEO MUROS INTERIORES m2 446.89 19.64
TARRAJEO DE MUROS EXTERIORES m2 428.76 27.56
TARRAJEO DE COLUMNAS m2 134.90 35.55
TARRAJEO DE VIGAS m2 92.03 49.51 VESTIDURA DE DERRAMES (1:5) m 91.74 13.32
BRUÑAS SEGUN DETALLE m 122.32 8.25
CIELO RASO
CIELO RASO CON MEZCLA C:A 1:5 m2 214.60 50.33
PISOS Y PAVIMENTOS
CONTRAPISO DE 40 mm m2 228.22 29.02
PISO CEMENTO PULIDO BRUÑADO e=2" m2 228.22 27.88
VEREDAS e= 4" DE CONCRETO fc=175kg/cm2 ACABADO PULIDO Y
BRUÑADO (INCLUYE SARDINEL) m2 27.43 48.45
CONTRAZOCALOS EXTERIOR
CONTRAZOCALO DE CONCRETO DE 10 CM m 122.32 12.27
CARPINTERIA DE MADERA
PUERTA CONTRAPLACADA 40 mm CON TRIPLAY 6 mm INCLUYE MARCO
CEDRO 2"X4" m2 9.24 271.92
VENTANAS DE ALUMINIO CON PROTECTOR
SUMINISTRO E INSTALACION DE VENTANA DE ALUMINIO CON CRISTAL
CRUDO DE 6mm+ LAMINA DE SEGURIDAD DE 4 MICRAS m2 56.31 372.84
SUMINISTRO E INSTALACION DE DE PROTECTOR DE SEGURIDAD DE
ALUMINIO m2 56.31 272.90
PINTURA
PINTURA LATEX VINILICO 2 MANOS EN MUROS Y COLUMNAS (
EXTERIORES E INTERIORES) m2 412.56 10.23
PINTURA LATEX VINILICO 2 MANOS EN CIELO RASO Y VIGAS m2 214.60 10.66
PINTURA ESMALTE EN CONTRAZOCALO. m2 122.32 8.57
JUNTAS
JUNTAS DE DILATACION CON ESPUMA PLASTICA+JEBE MICROPOROSO m 386.75 9.51
TAPAJUNTA METALICA EN PISOS. m 7.90 44.72
JUNTAS DE DILATACION EN PISOS CON TECNOPORT DE e=3/8"RELLENO
CON POLIURETANO. m 14.35 11.63
COBERTURA
COBERTURA CON PLANCHA TERMOACUSTICA DE CALAMINON
(INC.ESTRUCTURA DE SOPORTE DE MADERA) m2 133.97 131.90
INSTALACIONES ELECTRICAS (BLOQUE 01,02)
ALUMBRADO EXTERIOR Y TABLEROS
TD-2C-I 220 DV.3diam., 6D Hz (24 POLOS) u 2.00 1,049.17
CONDUCTORES
TD-1A 3-1x16mm2 N2XOH+ 1x10mm2 N2XOH/T+ 25mm diam. PVC-P m 1.00 55.31
INSTALACIONES ELECTRICAS
SALIDA DE TECHO (CENTRO DE LUZ) pto 56.00 139.11
SALIDA PARA TOMACORRIENTE DOBLE CON LINEA A TIERRA EN PARED pto 52.00 188.09
INTERRUPTOR THERMOMAGNETICO MONOFASICA 2 X 30A pza 20.00 70.17
ARTEFACTOS
ARTEFACTO P/ADOSAR EQUIPADA C/2 LAMP.FLUORESCENTE DE 2x36W u 82.00 243.94
OTROS
EXCAVACION Y RELLENO P/TUBERIA DE ALIMENTADORES PVC-P m 42.00 42.25
TUBERIAS PARA ALIMENTADORES PVC-P m 240.00 18.59
BLOQUE 03 Y 04 (PLATAFORMA DEPORTIVA)
TRABAJOS PRELIMINARES
TRAZO Y REPLANTEO
TRAZO, NIVELES Y REPLANTEO PRELIMINAR m2 1,134.00 1.74
LIMPIEZA PERMANENTE Y FINAL DE OBRA m2 1,134.00 1.02
MOVIMIENTO DE TIERRAS
CORTE Y EXCAVACION
EXCAVACION DE ZANJA PARA CIMIENTOS Y ZAPATAS m3 129.60 30.59
RELLENO CON MATERIAL DE PRESTAMO (HORMIGON) m3 72.00 91.90
ACARREO INTERNO MATERIAL PROCEDENTE DE EXCAVACIONES
(Dprom=30m) m3 162.00 20.39
CONCRETO SIMPLE
SOLADO
SOLADO PARA ZAPATA e=4",1:12 C/H m2 72.00 31.78
CONCRETO ARMADO
ZAPATAS
ZAPATAS-CONCRETO fc=210 kg/cm2 m3 50.40 334.09
ZAPATAS-ACERO fy=4200 kg/cm2 kg 946.56 6.78
COLUMNA
COLUMNAS-CONCRETO fc=210 kg/cm2 1PISO m3 27.36 475.69
COLUMNAS-ENCOFRADO Y DESENCOFRADO m2 291.86 57.73
COLUMNAS- ACERO fy=4200 kg/cm2 kg 5,926.91 6.78
VIGAS
VIGAS-CONCRETO fc=210 kg/cm2 -1 PISO m3 12.60 357.22
VIGAS-ENCOFRADO Y DESENCOFRADO m2 132.30 68.16
VIGAS- ACERO fy=4200 kg/cm2 kg 2,085.25 6.78
REVOQUES ENLUCIDOS Y MOLDURAS
TARRAJEO DE COLUMNAS m2 191.52 35.55
TARRAJEO DE VIGAS m2 132.30 49.51
CARPINTERIA METALICA
TIJERAL PERFIL-(HABILITACION Y MONTAJE) m 497.00 183.07
VIGUETA METALICA -PERFIL (HABILITACION Y MONTAJE) m 280.00 130.31
MONTAJE DE TIGERALES DE FIERRO T C-1 m 308.00 68.86
MONTAJE DE VIGUETA V 1 m 1,120.00 24.40
SUMINISTRO DE SUJETADORES DE PLATAFORMA m 154.00 72.74
SUMINISTRO DE TENSORES DE PLATAFORMA u 16.00 76.80
SUMINISTRO DE CRUZ DE SAN ANDRES m 616.00 18.38
APOYO DE TIGERALES pza 32.00 1,207.47
COBERTURA
COBERTURAS DE CALAMINON m2 1,134.00 60.54
PINTURA
PINTURA EN VIGAS Y COLUMNAS m2 424.14 9.87
INSTALACIONES ELECTRICAS
SALIDA PARA CENTROS DE LUZ pto 24.00 110.87
TENDIDO A PUNTO DE ALIMENTACION m 30.00 31.82
TABLERO TECHADO PLATAFORMA (TD-03) u 2.00 280.80
LUMINARIA P/ADOSAR /EMPOTRAR CON GRADO DE HERMITICIDAD IP-65CON EMPAQUETADURA DE HIPALON ,CON DIFUSOR EN PLANCHA ACRILICA ,CON CUATRO LAMPARAS FLUORESCENTES DE 14W ,CON DOS BALASTROS ELECTRONICOS. u 24.00 250.27
BLOQUE 04 Y 05 (PLATAFORMA DEPORTIVA)
TRABAJOS PRELIMINARES
TRAZO Y REPLANTEO
TRAZO, NIVELES Y REPLANTEO PRELIMINAR m2 1,512.00 1.74
LIMPIEZA PERMANENTE Y FINAL DE OBRA m2 1,512.00 1.02
MOVIMIENTO DE TIERRAS
CORTE Y EXCAVACION
EXCAVACION DE ZANJA PARA CIMIENTOS Y ZAPATAS m3 129.60 30.59
RELLENO CON MATERIAL DE PRESTAMO (HORMIGON) m3 72.00 91.90
ACARREO INTERNO MATERIAL PROCEDENTE DE EXCAVACIONES
(Dprom=30m) m3 162.00 20.39
CONCRETO SIMPLE
SOLADO
SOLADO PARA ZAPATA e=4",1:12 C/H m2 72.00 31.78
CONCRETO ARMADO
ZAPATAS
ZAPATAS-CONCRETO fc=210 kg/cm2 m3 50.40 334.09
ZAPATAS-ACERO fy=4200 kg/cm2 kg 946.56 6.78
COLUMNA
COLUMNAS-CONCRETO fc=210 kg/cm2 1PISO m3 27.36 475.69
COLUMNAS-ENCOFRADO Y DESENCOFRADO m2 291.84 57.73
COLUMNAS- ACERO fy=4200 kg/cm2 kg 5,343.23 6.78
VIGAS
VIGAS-CONCRETO fc=210 kg/cm2 -1 PISO m3 12.60 357.22
VIGAS-ENCOFRADO Y DESENCOFRADO m2 132.30 68.16
VIGAS- ACERO fy=4200 kg/cm2 kg 2,025.05 6.78
REVOQUES ENLUCIDOS Y MOLDURAS
TARRAJEO DE COLUMNAS m2 191.52 35.55
TARRAJEO DE VIGAS m2 132.30 49.51
CARPINTERIA METALICA
TIJERAL PERFIL-(HABILITACION Y MONTAJE) m 593.00 183.07
VIGUETA METALICA -PERFIL (HABILITACION Y MONTAJE) m 248.00 130.31
MONTAJE DE TIGERALES DE FIERRO T C-1 m 404.00 68.86
MONTAJE DE VIGUETA V 1 m 280.00 24.40
SUMINISTRO DE SUJETADORES DE PLATAFORMA m 154.00 72.74
SUMINISTRO DE TENSORES DE PLATAFORMA u 16.00 76.80
SUMINISTRO DE CRUZ DE SAN ANDRES m 616.00 18.38
APOYO DE TIGERALES pza 32.00 1,207.47
COBERTURA
COBERTURA DE CALAMINON m2 1,590.65 60.54
PINTURA
PINTURA EN VIGAS Y COLUMNAS m2 424.14 9.87
INSTALACIONES ELECTRICAS
SALIDA PARA CENTROS DE LUZ pto 24.00 110.87
TENDIDO A PUNTO DE ALIMENTACION m 30.00 31.82
TABLERO TECHADO PLATAFORMA (TD-03) u 2.00 280.80
LUMINARIA P/ADOSAR /EMPOTRAR CON GRADO DE HERMITICIDAD IP-65CON EMPAQUETADURA DE HIPALON ,CON DIFUSOR EN PLANCHA ACRILICA ,CON CUATRO LAMPARAS FLUORESCENTES DE 14W ,CON DOS BALASTROS ELECTRONICOS. u 24.00 250.27
ESTRUCTURAS PASES AEREOS BLOQUE 7,8,9
TRABAJOS PRELIMINARES
TRAZO Y REPLANTEO
TRAZO, NIVELES Y REPLANTEO PRELIMINAR m2 14.74 1.74
LIMPIEZA PERMANENTE Y FINAL DE OBRA m2 14.74 1.02
MOVIMIENTO DE TIERRAS
CORTE Y EXCAVACION
EXCAVACION DE ZANJA PARA CIMIENTOS Y ZAPATAS m3 15.30 30.59
NIVELACION EN TERRENO Y COMPACTACION m2 15.30 4.10
CONCRETO SIMPLE
SOLADO
SOLADO PARA ZAPATA e=4",1:12 C/H m2 12.00 31.78
ZAPATAS
ZAPATAS-CONCRETO fc=210 kg/cm2 m3 6.00 334.09
COLUMNA
COLUMNAS-CONCRETO fc=210 kg/cm2 1PISO m3 2.10 475.69
COLUMNAS-ENCOFRADO Y DESENCOFRADO m2 33.60 57.73
COLUMNAS- ACERO fy=4200 kg/cm2 kg 209.09 6.78
VIGAS
VIGAS-CONCRETO fc=210 kg/cm2 -1 PISO m3 2.04 357.22
VIGAS-ENCOFRADO Y DESENCOFRADO m2 20.40 68.16
VIGAS- ACERO fy=4200 kg/cm2 kg 247.32 6.78
LOSAS ALIGERADAS
LOSA ALIGERADA-CONCRETO fc=210 kg/cm2 -1 PISO m3 2.77 357.24
LOSA ALIGERADA-ENCOFRADO Y DESENCOFRADO m2 41.58 47.53
LOSA ALIGARADA- ACERO fy=4200 kg/cm2 kg 43.61 6.78
LOSA ALIGARADA- LADR. HUECO 15X30X30 u 346.00 2.80
ARQUITECTURA PASES AEREOS DE PABELLONES
REVOQUES ENLUCIDOS Y MOLDURAS
TARRAJEO MUROS INTERIORES m2 13.10 19.64
TARRAJEO DE MUROS EXTERIORES m2 13.10 27.56
TARRAJEO DE COLUMNAS m2 1.95 35.55
TARRAJEO DE VIGAS m2 6.55 49.51
CIELO RASO
CIELO RASO CON MEZCLA C:A 1:5 m2 25.55 50.33
MOBILIARIO, EQUIPAMIENTO Y MATERIAL EDUCATIVO
MOBILIARIO
MESA UNIPERSONAL DE MADERA PARA 1" Y 2" u 280.00 169.49
SILLAS DE MADERA PARA 1" Y 2" u 280.00 84.75
ESCRITORIO DE MADERA. u 8.00 423.73
SILLAS DE MADERA u 8.00 118.64
ESTANTES DE MADERA DE ANGULO RANURADO u 8.00 347.46
FLETE TERRESTRE. glb 1.00 5,000.00
CONCRETO ARMADO
COLUMNA
COLUMNAS-CONCRETO fc=210 kg/cm2 -2 PISO m3 2.88 486.24
COLUMNAS-ENCOFRADO Y DESENCOFRADO m2 28.80 57.73
COLUMNAS- ACERO fy=4200 kg/cm2 kg 424.80 6.78
VIGAS
VIGAS-CONCRETO fc=210 kg/cm2 -2 PISO m3 7.15 372.67
VIGAS-ENCOFRADO Y DESENCOFRADO m2 44.00 68.16
VIGAS- ACERO fy=4200 kg/cm2 kg 699.88 6.78
COLUMNETAS
COLUMNETAS CONCRETO fc=210 kg/cm2 -2 PISO m3 2.25 480.35
COLUMNETAS Y SOLERAS-ENCOFRADO Y DESENCOFRADO m2 36.00 51.81
COLUMNETAS Y SOLERAS- ACERO fy=4200 kg/cm2 kg 311.33 6.78
LOSAS ALIGERADAS
LOSA ALIGERADA-CONCRETO fc=210 kg/cm2 -2 PISO m3 6.50 365.68
LOSA ALIGERADA-ENCOFRADO Y DESENCOFRADO m2 76.44 47.53
LOSA ALIGARADA- ACERO fy=4200 kg/cm2 kg 933.32 6.78
LOSA ALIGARADA- LADR. HUECO 15X30X30 u 636.75 2.80
MUROS Y TABIQUES DE ALBAÑILERIA
MURO DE LADRILLO KK TIPO IVSOGA M:1:1:4 e=1.5cm. m2 16.89 59.25
TARRAJEOS Y ENLUCIDOS
TARRAJEO EN MUROS INTERIORES Y EXTERIORES C:A 1:5 E=1.5 CM m2 16.84 22.69
VEREDAS DE CONCRETO
PISO DE CONCRETO EN PATIO fc=175kg/cm2 ; e=15cm. FROTACHADO m2 31.75 69.46
PISO CEMENTO PULIDO BRUÑADO e=2" PARA COMEDOR m2 73.84 27.88
COBERTURA
COBERTURA CON PLANCHA TERMOACUSTICA DE CALAMINON
(INC.ESTRUCTURA DE SOPORTE DE MADERA) m2 31.75 131.90
CARPINTERIA METALICA
TUBO DE FIERRO DE 2" m 21.16 15.00
INSTALACION Y COLOCACION DE TUBO DE 2" u 6.00 80.20
ESCALERAS
ESCALERAS-CONCRETO fc=210 kg/cm2 m3 4.31 457.17
ESCALERAS-ENCOFRADO Y DESENCOFRADO m2 23.73 70.24
ESCALERAS- ACERO fy=4200 kg/cm2 kg 403.11 6.78
CANALETAS EN TECHOS
CANALETAS DE EVACUACION FLUVIAL DE 150 MM m 252.00 27.26
