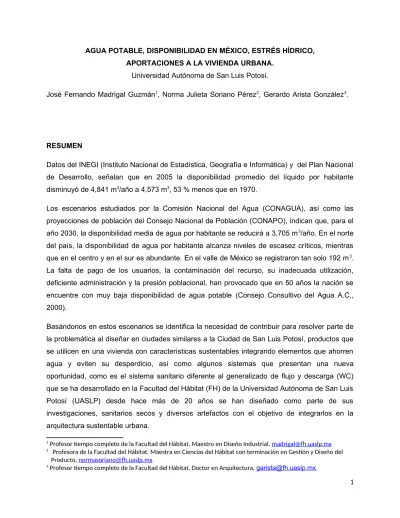

AGUA POTABLE, DISPONIBILIDAD EN MÉXICO, ESTRÉS HÍDRICO, APORTACIONES A LA VIVIENDA URBANA.
Universidad Autónoma de San Luis Potosí.
José Fernando Madrigal Guzmán1, Norma Julieta Soriano Pérez2, Gerardo Arista González3.
RESUMEN
Datos del INEGI (Instituto Nacional de Estadística, Geografía e Informática) y del Plan Nacional de Desarrollo, señalan que en 2005 la disponibilidad promedio del líquido por habitante disminuyó de 4,841 m3/año a 4,573 m3, 53 % menos que en 1970.
Los escenarios estudiados por la Comisión Nacional del Agua (CONAGUA), así como las proyecciones de población del Consejo Nacional de Población (CONAPO), indican que, para el año 2030, la disponibilidad media de agua por habitante se reducirá a 3,705 m3/año. En el norte del país, la disponibilidad de agua por habitante alcanza niveles de escasez críticos, mientras que en el centro y en el sur es abundante. En el valle de México se registraron tan solo 192 m3. La falta de pago de los usuarios, la contaminación del recurso, su inadecuada utilización, deficiente administración y la presión poblacional, han provocado que en 50 años la nación se encuentre con muy baja disponibilidad de agua potable (Consejo Consultivo del Agua A.C., 2000).
Basándonos en estos escenarios se identifica la necesidad de contribuir para resolver parte de la problemática al diseñar en ciudades similares a la Ciudad de San Luis Potosí, productos que se utilicen en una vivienda con características sustentables integrando elementos que ahorren agua y eviten su desperdicio, así como algunos sistemas que presentan una nueva oportunidad, como es el sistema sanitario diferente al generalizado de flujo y descarga (WC) que se ha desarrollado en la Facultad del Hábitat (FH) de la Universidad Autónoma de San Luis Potosí (UASLP) desde hace más de 20 años se han diseñado como parte de sus investigaciones, sanitarios secos y diversos artefactos con el objetivo de integrarlos en la arquitectura sustentable urbana.
1 Profesor tiempo completo de la Facultad del Hábitat, Maestro en Diseño Industrial, [email protected] 2 Profesora de la Facultad del Hábitat, Maestra en Ciencias del Hábitat con terminación en Gestión y Diseño del
Producto, [email protected]
ABSTRACT.
Data of INEGI (Instituto Nacional de Estadística, Geografía e Informática) and the National Development Plan, indicate that in 2005 the average availability of liquid per capita decreased from 4.841 to 4.573 m3 m3/year, 53% less than in 1970, and the scenarios studied by the National Water Commission (CNA) and population projections from the National Population Council (CONAPO) indicate that by 2030, the average water availability per capita will be reduced to 3.705 m3/year. In the north, the per capita availability of water shortage reaches critical levels, while in the center and south is plentiful. In the Valley of Mexico were only 192 m3. Non-payment by users, pollution of the resource, it’s inappropriate use, poor management and population pressure have led to the nation in 50 years is very low availability of drinking water. Based on these scenarios identified the need to contribute to solve the problem of the design in cities similar to the City of San Luis Potosi, products with sustainable features integrating elements that save water and prevent its waste as well as some systems with a new opportunity, as is the general health system different flow facilities (WC) has been developed at the School of Habitat (FH) of the Universidad Autonóma de San Luis Potosi (UASLP) for more than 20 years were designed as part of their investigations, dry toilet sand various artifacts with the aim of integrating them in to sustainable urban architecture.
Palabras clave:
agua, disponibilidad, cuenca, w.c., paradigma, diseño, urbanística, vivienda, sanidad, sustentabilidad.
Key words:
INTRODUCCIÓN.
El objetivo general del presente trabajo consiste en mostrar algunos productos diseñados y construidos en la Facultad del Hábitat de la Universidad Autónoma de San Luis Potosí (UASLP) cuya finalidad es el contribuir al diseño sustentable de productos que disminuyan el uso excesivo de agua potable en viviendas urbanas.
Se han llevado a cabo innumerables investigaciones en relación a los recursos hidrológicos del planeta, que presentan una gran variedad de situaciones según la visión y el contexto del que se trate. La situación actual del problema ambiental causado por el avance tecnológico y la forma de gestionar, administrar y utilizar los recursos naturales, han generado problemas complejos que requieren de la toma de medidas individuales y colectivas coordinadas y participativas, en las que deben involucrarse todos los organismos e individuos.
Es importante e indispensable, que las iniciativas generadas en las diferentes instituciones enfocadas e interesadas en la investigación sobre temas vitales como el “agua potable”, difundan y coordinen sus aportaciones para generar un cambio.
Los problemas deben visualizarse primero desde una perspectiva general, aterrizando en soluciones concretas que puedan ser contrastadas utilizando los diferentes medios de comunicación disponibles, para proponer e integrar los resultados a fines comunes, que en este caso consisten en presentar propuestas concretas para disminuir el uso excesivo de agua potable en una vivienda sustentable.
Debido a la inminente escasez de agua a mediano y largo plazo en la Cd. de San Luis Potosí y en la Zona Altiplano, dentro de la UASLP se han realizado trabajos de investigación importantes “sobre el uso y ahorro del líquido, que se han difundido en diferentes medios internos a los que tiene acceso el público en general. Para este caso mencionaremos la revista de divulgación “Universitarios Potosinos”, documento que edita la universidad a partir del año 2005 en forma mensual, en el que académicos e investigadores han presentado documentos que desarrollan diversos temas -entre otros- de interés científico.
Por otro lado se han realizado un importante número de trabajos y artefactos relacionados con el tema de este artículo, por parte de profesores investigadores y estudiantes de las diferentes ramas del diseño que se imparten en la Facultad del Hábitat (FH).
Las aportación que presentamos aquí consiste en casos desarrollados dentro de la Facultad por integrantes del Cuerpo Académico denominado “Hábitat Sustentable” (CAHS), el cual está compuesto por cuatro profesores investigadores y varios colaboradores incluyendo al Ing. Jean Fritche, que tienen entre sus objetivos, el generar estudios relacionados con la construcción, gestión y diseño del espacio con materiales y objetos sustentables.
Parte de la investigación consiste -mencionábamos- en algunas aportaciones que pueden integrarse a una vivienda con características de sustentabilidad, construida y habitada en el contexto urbano de las Ciudades del Estado de San Luis Potosí que presentarán estrés hídrico importante a mediano y largo plazo, aplicable también en lugares con condiciones en general similares a esta ciudad.
1.
JUSTIFICACIÓN DEL PROYECTO.
El agua potable, recurso vital finito
Es necesario enfatizar la necesidad a mediano y largo plazo de implementar soluciones sustentables para ahorro de agua en ciudades con características generales similares en estrés hídrico4 a la Ciudad de San Luis Potosí. Importante asimismo mostrar además, la situación actual respecto al agua dulce o potable. Describir las acciones planteadas por el Poder Ejecutivo Mexicano para contrarrestar los efectos contaminantes del sistema hidráulico actual, y plantear que depurar el agua resulta una alternativa parcial. Ofrecer también datos sobre el gasto de agua en viviendas urbanas específicamente para alejar excretas y proponer algunas alternativas sanitarias diferentes al WC, así como referencias sobre la investigación realizadas en la Facultad del Hábitat, para finalmente plantear una visión a futuro.
A escala mundial se considera que una cuenca padece estrés hídrico cuando la disponibilidad de agua por habitante en ella, en un lugar y tiempo determinado, es inferior de 1,000 m3/año.
Ilustración 1. Ejemplos de vulnerabilidad actual de los recursos de agua dulce
Fuente: World Resources Institute Washington DC, 2000
Un volumen de agua superior a éste es normalmente más de lo necesario para usos domésticos, industriales y agrícolas (The Intergovernmental Panel on Climate Change (IPCC), 2008)5. En las áreas que lo padecen, las personas y los ecosistemas son particularmente vulnerables a una disminución o a una mayor variabilidad de la precipitación por efecto del cambio climático.
En la mayoría de los países el consumo de agua ha aumentado en las últimas décadas debido al crecimiento demográfico y económico, a la evolución del nivel de vida y a una mayor extensión de los sistemas de abastecimiento de agua, siendo el riego, con mucho, el destino más importante (véase ilustración 3).
Estos son algunos de los principales factores que determinan el consumo de agua, pero también lo es la evolución del valor conferido al agua desde el punto de vista de la sociedad. En otras palabras, la relevancia o no del abastecimiento de agua para usos domésticos e industriales frente al suministro de agua de riego, o la mayor eficacia en el empleo de agua si se utilizan en mayor medida tecnología de ahorro y se controla su precio. El gasto de agua por
habitante para prácticas domésticas sería, en 2050 prácticamente similar en todas las regiones del mundo, y se situaría en torno a los 100 m3 /año, que fue el promedio de Europa en 2000 (The Intergovernmental Panel on Climate Change (IPCC), 2008).
Así lo señala en el año 2007 una investigación de acuerdo a la cual, la escasez del líquido se verá agudizada con el cambio climático, que -de mantener el sesgo actual- llevará a que en 2050 la sequía y el deshielo de los glaciares dejen sin agua dulce a más de mil millones de personas y provoquen la extinción del 30 por ciento de especies animales y vegetales, afirma el Instituto Nacional de Estadística y Geografía (INEGI).
El desperdicio, la falta de pago por el suministro, la contaminación del recurso, su inadecuada utilización y deficiente administración, así como la presión poblacional, han provocado que en 50 años la nación se encuentre entre las que tiene baja disponibilidad de agua.
Ante la magnitud de la problemática, como la falta de cobertura de agua potable para todos los mexicanos, el Gobierno Federal cita en el Plan Nacional de desarrollo lo referente al aprovechamiento sustentable de los recursos naturales, en particular, el agua, en donde se asienta que los problemas asociados con el suministro de agua, drenaje y tratamiento de las aguas, así como el impacto que éstos tienen en la vida nacional, hacen necesaria una gestión que tome en cuenta los intereses de todos los involucrados y favorezca su organización. Establecer el acceso de agua como un derecho inalienable, así como garantizar la gestión de los recursos hídricos con la corresponsabilidad de los tres órdenes de gobierno y de la sociedad, constituyen los grandes retos del sector hidráulico. Sólo asumiendo plenamente su solución se podrá asegurar la permanencia de los sistemas que hacen posible satisfacer las necesidades básicas de la población.
El manejo inadecuado de los recursos hídricos ha generado problemas como la proliferación de enfermedades por la falta de agua potable o por su contaminación, y la imposibilidad de garantizar el abasto futuro debido al agotamiento de los mantos. Es común que quienes menos recursos tienen paguen más por el agua potable, lo cual impide romper el círculo transgeneracional de la pobreza…El cuidado de los acuíferos y de las cuencas hidrológicas es fundamental para asegurar la permanencia de los sistemas que hacen posible el abasto para cubrir las necesidades básicas de la población.
la disponibilidad por habitante disminuyó de 4,841 m3 a 4,537 m3 por año, y los escenarios estudiados por la Comisión Nacional de Agua (CONAGUA6), así como las proyecciones de población del Consejo Nacional de Población (CONAPO7), indican que, para el año 2030, la disponibilidad de agua por habitante se reducirá a 3,705 m3 anual.
La demanda se incrementará debido al crecimiento económico, principalmente en zonas en las que los acuíferos tienen baja o nula disponibilidad de agua. Es urgente entonces racionalizar el uso de agua para evitar que el desarrollo económico y social se vea obstaculizados por la escasez, ya que la reserva se reduce en 6 km3 por año. Bajo esta perspectiva, el agua ha pasado de ser un factor promotor de desarrollo, a ser un factor limitante…
Del agua destinada al abastecimiento público, el 64% proviene del subsuelo. Los acuíferos abastecen a 72 millones de personas, 80% de los cuales viven en ciudades. En 2050, la cobertura nacional de agua potable fue de 89.2%, mientras que la de alcantarillado fue de 85.6%. La cobertura de estos servicios en el medio rural es menor. Para el año 2005 alcanzó 71.5% en agua potable y 58.1% en alcantarillado. Adicionalmente, las fugas de la red de agua potable oscilan a nivel nacional entre el 30 y 50%… Es pues imprescindible invertir en tecnología que permita hacer un mejor uso de este recurso…El agua debe ser considerada un bien escaso, de manera que se deben establecer mecanismos para reducir su desperdicio y evitar su contaminación… Es importante evitar que los mantos acuíferos sean sobre explotados, ya que actualmente la mayoría de los cuerpos de agua superficiales reciben descargas residuales. Asimismo se deben evitar las descargas de agua contaminada a los cauces de los ríos y al mar… Se incentivará una cultura del agua que privilegie el ahorro y uso racional de la misma en el ámbito doméstico, industrial y agrícola, además de revisar y actualizar la legislación y reglamentación sobre los usos y aprovechamiento del líquido en los diferentes ámbitos de la vida cotidiana (Calderón Hinojosa).
El documento publicado por el Gobierno Federal subraya entre otros factores para subsanar el problema, la necesidad de utilizar los criterios de la sustentabilidad incentivando la cultura del
6 La Comisión Nacional del Agua (CONAGUA) de México, es un órgano desconcentrado de la Secretaría de Medio Ambiente y Recursos Naturales (SEMARNAT), encargado de administrar y preservar las aguas nacionales.
agua que fomente el uso racional y ahorro del agua en el ámbito doméstico, área en el que se sitúa el objetivo de este trabajo.
1950 1960 1970 1980 1990 2000 2006
0 2,000 4,000 6,000 8,000 10,000 12,000 14,000 16,000 18,000 20,000
Evolución de la
disponibili-dad del agua en México (m3/
hab/año)
Evolución de la disponibilidad del agua en México (m3/ hab/año)
Fuente: Estadísticas del Agua en México, edición 2007. Comisión Nacional del Agua.
2. LA SITUACIÓN URBANA DE LA CD. DE SAN LUIS POTOSÍ, EN
RELACIÓN AL AGUA POTABLE.
La OPS8 calculó que en el continente Americano cada persona debería disponer un mínimo de 80 litros de agua diariamente de forma de que pudiera satisfacer sus necesidades higiénicas básicas, sin embargo en México existen ciudades como San Luis Potosí, que de acuerdo a este dato demandan un promedio de 210 litros diarios por habitante (cantidad de agua que ingresa a
8 Organización Panamericana de la salud.
la red de distribución entre el total de habitantes de la ciudad), aunque la realidad es que algunos habitantes apenas pueden obtener los 80 litros (Peña, 2008).
Ilustración 3. Usos consuntivos del agua en México
Agrícola 77% Público
14% Industrial
9%
Usos consuntivos del agua en
México
Fuente: Estadística del Agua en México, edición 2007. Comisión Nacional del Agua.
Se dice que un país enfrenta una grave crisis del agua cuando el agua disponible no llega a 1000 m3 por persona al año (Vandana, 2007).
Es necesario despertar a las realidades de la edad urbana que condena a millones de habitantes de barrios urbanos a sufrir los peligros y las “indignidades” asociados con la falta de agua limpia y servicios sanitarios adecuados. La comunidad internacional ha fijado las metas, que para ser alcanzadas requieren disponibilidad para evaluar las estadísticas existentes. Se necesita reexaminar las políticas y preguntarse por qué se ha fracasado en el pasado. Hay que crear nuevas estrategias de buen gobierno urbano, hacer mayores inversiones en infraestructuras urbanas, y ante todo, disminuir el consumo del vital líquido en este milenio.
La presión del agua que hace funcionar los sistemas de conducción, origina que se ocasionen fugas de cerca del 40% del total del líquido que abastece estos. La contaminación causada de los mantos superficiales hace casi imposible el consumo humano directamente de la red, y en adición a esto, el 73% del abasto se encuentra contaminado con flúor y arsénico. Debido a lo anterior, se utiliza únicamente para resolver problemas de higiene y riego de jardines, dado que en algunas regiones se presentan casos de fluorosis dental en los habitantes (Ortíz Pérez, 2006). Solo el 14% de la población ingiere agua de la red de INTERAPAS9 y el resto opta por el consumo de agua embotellada (Martínez García, Maza, & Pulido, 2008) la cual se comprobó que cumple con la norma NOM-041-SSA1-1993 por considerarse, después de un estudio, segura para el consumo humano (Rangel Flores & Escalera Chávez, 2009).
3. PROPUESTAS DE OBJETOS ARTEFACTOS REALIZADOS Y
FACTIBLES DE DESARROLLAR EN EL FUTURO, CUYO OBJETIVO ES
EFICIENTIZAR LA UTILIZACIÓN DEL AGUA POTABLE.
En la FH de la Universidad Autónoma de San Luis Potosí se han realizado ya varias propuestas para contribuir a que en las próximas décadas, tanto las áreas rurales como las urbanas, tengan opción de contar con el agua dulce suficiente y a un costo razonable para sus habitantes, especialmente para aquellas en las que actualmente se sufre de estrés hídrico, y en las que se agudizará como consecuencia de los cambios climáticos que sufre hoy el planeta. Se han diseñado y construido diversos artefactos cuyo propósito ha sido el aprovechamiento de la energía solar en la depuración del agua, en su bombeo y en su calentamiento.
En el campo predomina la pobreza de sus habitantes, la migración hacia las ciudades del propio país y del extranjero con la consecuencia del abandono del campo en búsqueda de mejores condiciones de vida. La construcción de una red hidráulica que proporcione agua dulce suficiente y de calidad, y de drenajes para alejar las aguas residuales, resulta poco menos que imposible de lograr en la mayoría de los casos por los municipios y el gobierno federal.
Hace un poco más de dos décadas en la “Escuela del Hábitat”10 se inició una búsqueda de alternativas para el medio rural, (Fritche T., Salazar, Guerrero M., & Hernández, 1996) que si bien presentaron condiciones diferentes a las del medio urbano, proporcionaron una serie de conclusiones y resultados que también pueden ser aplicados a las ciudades que actualmente tienen estrés hídrico, o que lo tendrán como consecuencia de las condiciones climatológicas de hoy en día.
Proyectos desarrollados en la Facultad del Hábitat de la UASLP en relación al agua:
PROYECTO CARACTERÍSTICAS
1. Destilador de agua solar.
Artefacto para potabilizar agua, eliminando bacterias y metales pesados
Un procedimiento para potabilizar es la destilación solar. El sistema consiste en un recipiente en escalera pintado de negro para que funcione como cuerpo negro, plano con un vidrio inclinado donde se condensará el vapor y escurrirá hacia el recipiente en la parte inferior.
La destilación se logra por la evaporación del agua sucia debido a la radiación solar, que se condensará por el contacto con el vidrio, ya que estará más fría que el vapor, por ello las gotas caen en el conducto inferior hacia un frasco, obteniéndose agua potable. El cuerpo negro absorberá la radiación lumínica solar que se transformará en el calor hacia el agua. El confinamiento del calor se logra por el vidrio, generando el efecto invernadero. Tiene una eficiencia en un día de exposición solar. Con una superficie de 1 m2 se pueden obtener 3 litros de agua potable. El mantenimiento que requiere es una vez al día verter nueva para destilarla y recoger la destilada. El vidrio requiere de limpieza cuando esté sucio.
Materiales
I kg de carbón vegetal en polvo, 1 m2 de plástico, 2 m de cordel o mecate, 1 baño y menos de media hora de trabajo para armarlo.
2. Destilador de agua solar
Artefacto para potabilizar solamente agua, eliminando bacterias y metales pesados
Este sistema consiste en un recipiente en cuyo fondo se coloca carbón vegetal molido para que funcione como cuerpo negro, sobre el que se vierte el agua a destilar y en el centro se coloca un bote donde se colecta el agua destilada; todo cubierto por un plástico.
Reproduce el ciclo hidrológico. La destilación se logra por la evaporación del agua sucia debido a la radiación solar, que se condensará por el contacto con la superficie transparente, por estar más fría que el vapor. El vapor al elevarse topa con el plástico, condensándose, por ello las gotas caen en el bote obteniéndose agua limpia potable. El carbón absorberá la radiación lumínica solar que se transformará en calor hacia el agua. El confinamiento del calor se logra por el plástico, por el efecto de invernadero.
El mantenimiento que requiere es una vez al día verter nueva para destilarla y recoger la destilada. El plástico se desgasta hay que cambiarlo.
Materiales
1 kg de carbón vegetal en polvo, 1 m2 de plástico, 2 metros de cordel o mecate, 1 baño y menos de media hora para su instalación.
3. Calentador de agua solar.
Artefacto para calentar agua utilizando la energía solar
Este sistema consiste en un recipiente que se expone a la radiación solar la cual permite que se caliente los tubos de cobre que forman un serpentín por donde pasa el agua y se obtiene un calentamiento.
Artefacto para calentar agua utilizando la energía solar
"concentradores" que forman la enorme parábola, los rayos convergen
a continuación hacia el tubo donde se tiene agua que al concentrar
sobre un objetivo.
5. Estufa de vapor solar.
Artefacto para cocinar utilizando la energía solar
La radiación solar después de ser absorbida es transformada en energía térmica. Sin embargo, como el ambiente se encuentra a una temperatura inferior a la de la placa, ésta placa comienza a perder la radiación, aunque sólo en la región del infrarrojo. Para reducir las pérdidas de energía en la parte posterior y laterales, la placa está encerrada en una caja metálica bien aislada al fondo.
Para reducir las pérdidas de energía por la parte superior, la fachada del colector está cubierta con una o más láminas de vidrio transparente, permitiendo que penetre la luz solar pero evitando el escape de la radiación infrarroja emitida de la placa caliente. Por lo tanto aire dentro de la caja alcanza alta temperatura. Después el calor neto absorbido por la placa es transferido a varios tubos de metal, verticales separados por una distancia de 10-15 cm entre ellas, y unidos estrechamente a la placa, por los que el fluido se hace circular. Dichos tubos se colocan longitudinalmente de manera que el fluido (aire o agua) frío entre por la parte baja y salga, una vez caliente, por
la alta, debido a su menor densidad.
6. Malla para captación de agua de neblinas.
Captar el rocío sobre una superficie vertical (tela de gasa) de tal modo que en ella escurra hacia la parte inferior donde se colectará. Muy útil en sitios donde hay escasez de agua pero alta cantidad de rocío o brisas húmedas.
Características técnicas
forma de lluvia.
Eficiencia: depende de la cantidad de humedad, aproximadamente dos litros de agua por dos metros cuadrados de captados; dependerá del grado de higrometría de la atmósfera y del gradiente de temperatura en la madrugada, ya que si es fría la condensación es mayor.
No existe una restricción por clima y suelo, aún en el seco, con noches húmedas y frescas.
Instalación y mantenimiento
Colocar a la intemperie, preferentemente en donde haya vegetación o corrientes de brisas, cualquier persona lo puede realizar. Si se destruye la gasa, volver a corta la pieza y colocarla de nuevo, durante el día protegerla de la radiación solar.
Material
2 m2 de gasa o malla de mosquitero plástica, un marco de madera de 2 x 1 m, una estructura base para recibir el marco, un tubo de PVC cortado a la mitad y un frasco.
7. Bomba eólica.
Aparato para bombear accionado por el viento.
Aparato para lugares con vientos frecuentes de al menos 3 m/s y donde no se interfiera el curso del aire por obstáculos naturales o construidos o se pueda acelerar provocando efecto de Venturi, donde exista la necesidad de sacar de norias a profundidad máxima de 9 metros. Funciona por medio de un rotor vertical de tipo “Savonius”, las aspas se construyen con un bidón o tambo cortado en dos partes, atornillados sobre unos disco de madera tratada, cuenta con un eje vertical hecho con un tubo de 1 ¼” de pulgada, detenido por un rodamiento que permite el giro. Un eje centrado transmite el movimiento a un triángulo de metal. La bomba es de diafragma hecha con cámara de llanta de automóvil para eliminar esfuerzos de succión.
Instalación
El molino de viento debe instalarse en un lugar abierto arriba de una noria o en la azotea de la vivienda (para subir agua del aljibe).
La instalación la pueden realizar personas aficionadas al bricolaje11 y las partes mecánicas se mandar hacer en un taller
especializado.
Solo se recomienda mantener lubricados los mecanismos y protegerlo de la lluvia.
Materiales
Los materiales utilizados son: 1 tubo de 11/4” pulgada, 2 rodamientos, discos de madera y un triángulo hecho de metal.
8. Bomba de agua de pedales
Artefacto que bombea agua a una altura de 3.5 m y se convierte en molino de granos.
En lugares donde no hay energía eléctrica permite bombear agua y moler granos como el maíz. Su particularidad es que la energía invertida en metabólica por acción de pedaleo. Tiene un peso de 10 kg aproximadamente.
Ocupa un espacio de 1.60 largo x 0.6 metros de ancho, utiliza la energía humana.
Tiene un rendimiento y consumo de acuerdo a las capacidades del usuario. Aproximadamente bombea 30 litros en cinco minutos, que es el tiempo de pedaleo sin fatigarse, cualquier persona la puede accionarlo.
Instalación
Personal: puede ser fabricado en un taller o realizado por un usuario con habilidades para el bricolaje.
Requiere seguir los planos e indicaciones en las dimensiones para poderla construir.
Mantenimiento
Mantener lubrica la parte de los mecanismos y proteger de la lluvia, lubricar una vez por semana
Materiales
9. Sanitario seco rural. El sanitario separa la excreta de la orina, de tal modo que su mezcla no provoca mal olor, no atrae mosca, ni contamina suelos ni aguas freáticas. Las excretas se someten a biodegradación alcalina por verter sobre ella una mezcla de tierra/ceniza/cal generando un humus, y a la orina se le baja el PH al mezclarse con el agua jabonosa del lavado de manos. Ambos residuos se puede volver a aprovechar.
Las tazas, mingitorio y lavabo para realizar la separación de la orina de la excreta se ha diseñado en mezcla de cemento-arena, utilizando moldes de fibra de vidrio. Se puede emplear energía solar si se desea acelerar el secamiento de las excretas. Está diseñado para una familia de cinco miembros, un depósito de 1 m3 se llena en un año. Las restricciones que tiene es por el clima y suelo, como está elevado, sirve para resolver problemas por aguas freáticas superficiales o por suelos rocosos.
Instalación
Requiere persona con conocimiento de albañilería.
Mantenimiento
Evitar que en los depósitos entre agua. Lavar con cuidado la taza para evitar entre agua al depósito. Procurar no echar papeles en el depósito, vaciarlo cada año el depósito del humus.
Materiales
380 ladrillos o 90 bloques, 2 sacos de cemento, 1 saco de cal, 1 varilla de 3/8”, 1 tramo de PVC hidráulico de 1 ½”, 5 codos de PVC hidráulico de 1 ½”, una T de PVC hidráulico de 1 ½” y un metro de poliducto negro de ¾”.
10. Sanitario seco urbano.
El concepto de diseño consiste en que la taza ofrezca la misma expresión que un WC tradicional para que culturalmente sea mejor aceptada. Varias características técnicas están siendo desarrolladas para solucionar los requerimientos que demanda una vivienda urbana, incluso para que pueda ser factible su adaptación en plantas superiores de departamentos o en casas habitación de más de un nivel.
La taza sanitaria urbana trabaja con el principio básico
propuesto por Jean Fritche, separa la excreta de la orina, de tal
biodegradación alcalina por verter sobre ella una mezcla de tierra/ceniza/cal generando un humus, y a la orina se le baja el PH al mezclarse con el agua jabonosa del lavado de manos. Ambos residuos se puede volver a aprovechar.
La taza para realizar la separación de la orina de la excreta se ha diseñado en cerámica tal como se fabrican los WC actuales, utilizando moldes de yeso cerámico. Se puede emplear energía solar si se desea acelerar el secamiento de las excretas. Está diseñado para una familia de cinco miembros, un depósito de 1 m3 se llena en un año. Las restricciones que tiene es por el clima y suelo, como está elevado, sirve para resolver problemas por aguas freáticas superficiales o por suelos rocosos.
Instalación
Requiere persona con conocimiento de albañilería.
Mantenimiento
Evitar que en los depósitos entre agua. Lavar con cuidado la taza para evitar entre agua al depósito. Procurar no echar papeles en el depósito, vaciarlo cada año el depósito del humus.
Compilador: (Universidad Politécnica de Madrid, 2006)
4. ESTRÉS HÍDRICO, CARACTERÍSTICAS DE HABITABILIDAD.
En las ciudades se ha acumulado una población circundante, casi toda proveniente del campo, a la que también resulta lento y hasta imposible acceder a estos servicios básicos. La carpeta asfáltica que cubre una gran parte de las urbes impide que los mantos acuíferos se recuperen de la extracción constante por medio de pozos, de forma que el nivel friático disminuye día con día, y el agua proveniente de las grandes presas, lagos y lagunas, son privilegiadas a las grandes ciudades cuando recuperan la escasa agua de lluvia en los tiempos de temporal.
Sin embargo, y a pesar del riesgo inminente de provocar que aumente el estrés hídrico en tiempo de sequía, se sigue empleando por ejemplo y debido a razones culturales, el WC 12 como sistema para alejar las aguas negras. Su depuración resulta bastante costosa e
insuficiente para la gran demanda del líquido por las poblaciones, de forma que el futuro resulta bastante incierto y sin embargo parece imposible que se deje de utilizar el sistema de flujo y descarga para saneamiento.
Consideramos que el estrés hídrico que se avecina en los próximos años, obligará a las ciudades más afectadas a adoptar otros sistemas de saneamiento diferente al WC.
Se requerirá entonces un cambio de paradigma. El WC deberá evolucionar hasta el grado de no utilizar agua dulce o tratada para alejar la excreta. Se han desarrollado ya inodoros con un buen porcentaje de ahorro de agua, sin embargo ante el estrés hídrico inminente en algunas regiones de la República Mexicana, no será suficiente su utilización, sino que deberán emplearse soluciones alternativas como la adaptación de la letrina o inodoro seco a la vivienda urbana. El problema no sólo es técnico, sino que para que pudiera ser introducido en ésta, están involucrados una serie de problemas antropológicos que habría que solucionar para que la población urbana aceptara el uso de una taza sanitaria que no utilice agua (Madrigal Guzmán, 2009)
La adaptación de su uso en el medio urbano requeriría varias modificaciones en las instalaciones sanitarias y en la operatividad de los servicios en los hogares. Por esto necesariamente deberá haber cambios en la planeación urbana, pues aunque los sanitarios secos permiten controlar las excretas, deberá realizarse un mecanismo que permita reutilizar los desechos inertes que son generados en este sanitario. Tal vez puedan ocuparse en fertilizar techos verdes o invernaderos domésticos. El gasto de agua potable podrá reducirse considerablemente con el sistema seco.
Por otro lado, se podrá ahorrar mucho líquido reutilizando las aguas grises provenientes de las regaderas y de los lavabos, las cuales podrán ser potabilizadas nuevamente por dispositivos solares de destilación.
5. ACCIONES, VISIÓN A FUTURO.
medio de pozos, de forma que el nivel friático disminuye día con día, y el agua proveniente de las grandes presas, lagos y lagunas, son destinadas a las grandes ciudades cuando recuperan la escasa agua de lluvia en los tiempos de temporal.
Sin embargo, y a pesar del riesgo inminente de provocar que aumente el estrés hídrico, en tiempo de sequía se sigue empleando por ejemplo, y debido a razones culturales, el W.C como sistema para alejar las aguas negras. Su depuración resulta bastante costosa e insuficiente para la gran demanda del líquido por las poblaciones, de forma que el futuro resulta bastante incierto y sin embargo parece imposible que se deje de utilizar el sistema de flujo y descarga para saneamiento.
Se requerirá entonces un cambio de paradigma. El WC deberá evolucionar hasta el grado de no utilizar agua dulce o tratada para alejar la excreta. Se han desarrollado ya inodoros con un buen porcentaje de ahorro de agua, sin embargo ante el estrés hídrico inminente en algunas regiones de la República Mexicana, no será suficiente su utilización, sino que deberán emplearse soluciones alternativas como la adaptación de la letrina o inodoro seco a la vivienda urbana. El problema no solo es técnico, sino que para que pudiera ser introducido en ésta, están involucrados una serie de problemas antropológicos que habría que solucionar para que la población urbana aceptara el uso de una taza sanitaria que no utilice agua (Madrigal Guzmán, 2009)
La adaptación de su uso en el medio urbano requeriría varias modificaciones en las instalaciones sanitarias y en la operatividad de los servicios en los hogares. Por esto necesariamente deberá haber cambios en la planeación urbana, pues aunque los sanitarios secos permiten controlar las excretas, deberá realizarse un mecanismo que permita reutilizar los desechos inertes que son generados en este sanitario. Tal vez puedan ocuparse en fertilizar techos verdes o invernaderos domésticos. El gasto de agua potable podrá reducirse considerablemente con dicho sistema seco.
Fuente: Madrigal Guzmán, Fernando
Por otro lado se podrá ahorrar significativamente líquido reutilizando las aguas grises provenientes de las regaderas y de los lavabos, que podrán ser potabilizadas nuevamente por dispositivos solares de destilación.
Deberá hacerse una planeación y desarrollo conceptual de los requerimientos urbanos y de servicios, que puede arrojar un cambio paulatino de saneamiento del flujo y descarga al sanitario seco, para después realizar el diseño de viviendas que permitan el correcto funcionamiento de este sistema.
De forma más inmediata, y de acuerdo al progreso de la investigación, se podrá tomar en forma paralela la aplicación del sistema sanitario seco en las colonias y nuevos asentamientos en donde aún no han llegado la red hidráulica y el drenaje.
En el cuerpo académico “Hábitat Sustentable” de la Facultad del Hábitat, se están proponiendo y desarrollando iniciativas sustentables para que los habitantes del medio urbano acepten y puedan adoptar nuevos conceptos urbanos, de vivienda y de productos relacionados como el sanitario seco, que estén de acuerdo a las condiciones y calidad de vida que se pronostican.
BIBLIOGRAFÍA
Calderón Hinojosa, F. (s.f.). El Plan Nacional de Desarrollo 2007-2012. Recuperado el 2012, de Aprovechamiento sustentable de los recursos naturales:
http://pnd.calderon.presidencia.gob.mx/sustentabilidad-ambiental/agua.html
Consejo Consultivo del Agua A.C. (2000). Recuperado el 20 de FEBRERO de 2012, de http://www.aguas.org.mx/sitio/02b.html
Fritche T., J., Salazar, G., Guerrero M., T., & Hernández, A. (1996). DESICA, Desarrollo Integral del Campesino, objetivos y estratégia de vinculación socia. San Luis Potosí: U.A.S.L.P.
INEGI. (s.f.). Instituto Nacional de Estadística, Geografía e Informática.
Madrigal Guzmán, J. F. (2009). “Soluciones sanitarias básicas con tecnología alterna en el Altiplano Potosino”, (1a ed., Vol. 1). (D. I. Posadas, Ed.) San Luis Potosí, S.L.P, San Luis Potosí, S.L.P., México: U.A.S.L.P.
Martínez García, J., Maza, D. l., & Pulido. (2008). El cado del agua potable en la ciudad de san luis potosí.
Universitarios potosinos, 20-25.
Ortíz Pérez, M. D. (2006). Educación en salud y su relación con el agua contaminada. Universitarios potosinos, S/N.
Peña, F. (2008). “Un mundo sin agua” (1a ed.). México: Castillo.
Programa de las Naciones Unidas para el Medio Ambiente (PNUMA). (s.f.). Obtenido de http://www.greenfacts.org/es/glosario/def/estres-hidrico.htm
Rangel Flores, Y. Y., & Escalera Chávez, M. E. (2009). El consumo de agua embotellada, ¿sinónomo de salud? Universitarios potosinos, 16-19.
The Intergovernmental Panel on Climate Change (IPCC). (Junio de 2008). EL cambio climático y el agua.
Ginebra: IPCC (Grupo Intergubernamental de Expertos sobre el cambio climático).
Universidad Politécnica de Madrid. (2006). Hacia una Manualística Universal de Habitabilidad Básica.
Madrid: Mairea libros.
