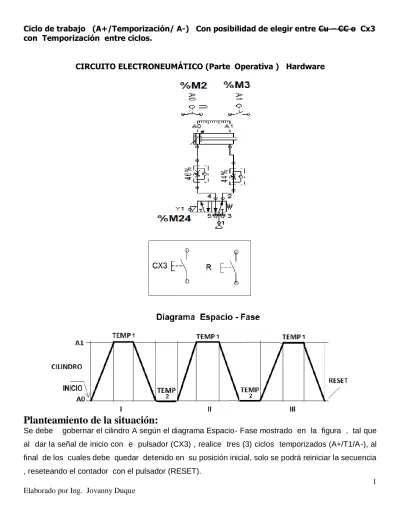

1 Ciclo de trabajo (A+/Temporización/ A-) Con posibilidad de elegir entre Cu – CC o Cx3 con Temporización entre ciclos.
CIRCUITO ELECTRONEUMÁTICO (Parte Operativa ) Hardware
Planteamiento de la situación:
Se debe gobernar el cilindro A según el diagrama Espacio- Fase mostrado en la figura , tal que
al dar la señal de inicio con e pulsador (CX3) , realice tres (3) ciclos temporizados (A+/T1/A-), al
final de los cuales debe quedar detenido en su posición inicial, solo se podrá reiniciar la secuencia
, reseteando el contador con el pulsador (RESET).
2 Elaborado por Ing. Jovanny Duque
SOLUCIÓN – GRAFCET EN FLUIDSIM P
3
VIDEOS DE APOYO
4 CICLOS ELECTRONEUMÁTICOS https://youtu.be/4deTjCJN2FM
PROGRAMA LADDER PLC SHNEIDER M221 CASO CX3 RESET LADDER N°1
https://youtu.be/42REf_Dbla4
PRIMER PROYECTO LADDER EN ARDUINO DE LÓGICA CABLEADA A PROGRAMADA
https://youtu.be/bNDX0B-IOjI
CIRCUITO ELECTRONEUMÁTICO COMPLETO CON UN CILINDRO CON MULTIPLES CONDICIONES DE OPERACIÓN
https://youtu.be/8UsNg5HAqt0
CONEXIÓN DE ENTRADAS Y SALIDAS DEL FLUID SIM P CON EL IO FACTORY
EN EL FLUID SIM
4 Elaborado por Ing. Jovanny Duque
CREE LA ESCENA DEL HARDWARE VIRTUAL EN EL SOFTWARE FACTORY IO y Sálvela /Guárdela
CONFIGURACIÓN DEL FACTORY IO
FACTORY IO /ARCHIVO - DRIVERS CONFIGURACIÓN
5
CONFIGURACIÓN DE ENTRADAS Y SALIDAD DE FACTORY IO
PONER EN RUN AMBOS SOFTWARE
6 Elaborado por Ing. Jovanny Duque
DESCARGAR E INSTALAR EL SOFTWARE EZOPC
V5.8 DE FESTO
7 VISTA GENERAL DEL PROYECTO INTREGRANDO LOS 3 SOFTWARE
Por defecto las escenas creadas se guardan en la siguiente Ruta , Mis Documentos / Factory IO/ My Scenes
Cópiela y guárdela en la carpeta del proyecto .
8 Elaborado por Ing. Jovanny Duque
ACTIVIDAD
CREE UNA CARPETA LLAMADA GX APELLIDO EST 1 - APELLIDO EST 2 y guarde en ella el CIRCUITO LADDER simulado con Fluid Sim P.
La carpeta del proyecto debe contener DOS (2) archivos (el CIRCUITO LADDER simulado con Fluid simP – la escena de Factory IO)
Comprima la carpeta y cárguela al Aula virtual.
A todas las variables le deben adicionar el Gx (El nombre del grupo en la tabla de símbolos) . (Obligatorio)
AMBOS INTEGRANTES DEBEN SUBIR LA ACTIVIDAD , DEBE SER LA MISMA CARPETA CON LOS 2 PROGRAMAS.
Cada una de las indicaciones anteriores se tendrán en cuenta dentro de la REVISIÓN de la actividad
LA SUSTENTACIÓN DEL PROYECTO HACE PARTE DE LA NOTA , ES DECIR QUE DEBEN ESTAR EN CAPACIDAD PARA RESPONDER PREGUNTAS SOBRE EL PROYECTO
NO SE ACEPTARAN O SE TENDRAN EN CUENTA ENVIOS POR FUERA DE LA FECHA LÍMITE ESTABLECIDA EN EL AULA VIRTUAL O POR OTROS CANALES DISTINTOS AL AULA VIRTUAL.
VIDEOS DE APOYO PARA HACERLO LUEGO CON UN PLC VIRTUAL
FACTORY IO EN SOMACHINE BASIC LADDER CX3 RESET
Con estos videos podrás aprender a realizar proyectos de simulación de
PLC, vinculando el software FACTORY IO y SOMACHINE BASIC. El
procedimiento se aplicará al desarrollo de un circuito electroneumático y
se programará en lenguaje LADDER.
