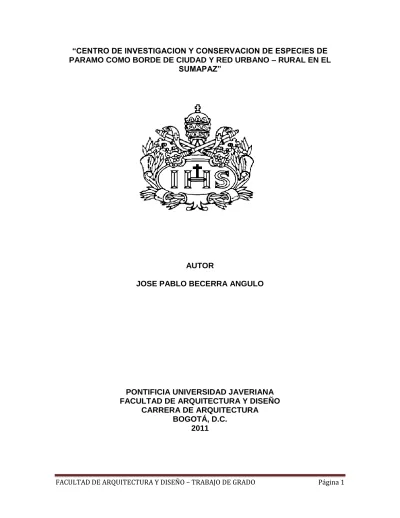

FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 1
“CENTRO DE INVESTIGACION Y CONSERVACION DE ESPECIES DE PARAMO COMO BORDE DE CIUDAD Y RED URBANO – RURAL EN EL
SUMAPAZ”
AUTOR
JOSE PABLO BECERRA ANGULO
PONTIFICIA UNIVERSIDAD JAVERIANA FACULTAD DE ARQUITECTURA Y DISEÑO
CARRERA DE ARQUITECTURA BOGOTÁ, D.C.
2011
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 2
“CENTRO DE INVESTIGACION Y CONSERVACION DE ESPECIES DE PARAMO COMO BORDE DE CIUDAD Y RED URBANO – RURAL EN EL
SUMAPAZ”
AUTOR
JOSE PABLO BECERRA ANGULO
Presentado para obtener el título de ARQUITECTO
DIRECTOR
JORGE ALBERTO VALENCIA FUENTES
PONTIFICIA UNIVERSIDAD JAVERIANA FACULTAD DE ARQUITECTURA Y DISEÑO
CARRERA DE ARQUITECTURA BOGOTÁ, D.C.
2011
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 3 Nota de advertencia:
Artículo 23 de la Resolución N° 13 de Julio de 1946.
“La Universidad no se hace responsable por los conceptos
emitidos por sus alumnos en sus trabajos de tesis. Solo
velará por qué no se publique nada contrario al dogma y a la
moral católica y por que las tesis no contengan ataques
personales contra persona alguna, antes bien se vea en ellas
el anhelo de buscar la verdad y la justicia”.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 14 Bogotá, Junio de 2011 AGRADECIMIENTOS
Quiero agradecer de antemano a la Pontificia Universidad Javeriana por brindarme todo el conocimiento adquirido en estos últimos cinco años de mi vida y por formarme como persona y arquitecto. Especialmente quiero agradecer a la Facultad de Arquitectura y Diseño, la cual me brindó la oportunidad de conocer diferentes aspectos de la experiencia académica y futura vida laboral; al igual quiero resaltar el trabajo de los docentes, pues fueron parte esencial de mi formación.
Quiero dar un especial agradecimiento a mis papás y mi hermano, los cuales estuvieron apoyándome incondicionalmente durante toda mi carrera, soportando momentos difíciles y agradables a lo largo de estos cinco años; al igual que a mi abuela y el resto de la familia por hacer este sueño realidad, y de forma muy especial quiero darle muchas gracias a Camila López de Mesa la cual estuvo conmigo los últimos cinco semestres y fue parte fundamental en el desarrollo del trabajo de grado, quién me acompañó, trasnochó y ayudó.
Por último y no menos importante quiero resaltar a mis compañeros de carrera, pues con ellos compartí momentos inolvidables y jamás repetibles.
Gracias.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 15 TABLA DE CONTENIDO
Pg.
CAPITULO UNO. 17
1. Titulo. 17
1.1. Definición del tema. 17 1.2. Marco Histórico y antecedentes. 18
1.2.1. Índices de contaminación en Bogotá. 19
1.2.2. Límites de borde urbano. 24
1.2.3. Páramo de Sumapaz. 29
1.3. Justificación. 31
1.4. Planteamiento del problema. 32
1.4.1. Elementos del problema. 32
1.4.2. Problema especifico 33
1.4.3. Definición del problema 34
1.5. Objetivos de la investigación 35
1.5.1 Objetivos generales 35
1.5.2 Objetivo especifico 35
1.6. Alcance de la investigación 36
1.7. Aporte de la investigación 36
CAPITULO DOS. 36
2. Marco Teórico 36 CAPITULO TRES. 39
3. Análisis del Territorio 39 3.1. Integración de la localidad de Sumapaz al desarrollo 40 de Bogotá
3.2. Criterios de localización 43
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 16
CAPITULO CUATRO. 44
4. Propuesta y Conclusión 44
4.1. Propuesta y alcance. 44
4.1.1. Continuidad E.E.P. 44 4.1.2. Estrategia para el desarrollo rural. 45 4.1.3. Estrategias de gestión. 46 4.1.4. Red de articulación en el Sumapaz. 47 4.1.4.1. Esquema de programas 49 arquitectónicos para red de articulación.
4.1.5. Concepto de implantación. 51 4.1.6. Planta arquitectónica, primer piso. 52 4.1.7. Análisis climático y medio ambiental. 54 4.1.8. Diseño de Fachadas. 55 4.1.9. Estructura y cubierta. 56 4.1.10. Articulación urbana. 57 4.1.11. Renders del proyecto. 61
4.2. Conclusiones. 64
BIBLIOGRAFIA 65
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 17 CAPITULO UNO.
1. Titulo
CENTRO DE INVESTIGACION Y CONSERVACION DE ESPECIES DE PÁRAMO COMO BORDE DE CIUDAD Y RED URBANO – RURAL EN EL SUMAPAZ
1.1 Definición del tema
El crecimiento desordenado y no planificado de la ciudad de Bogotá, con el tiempo empeorará cada vez más, pues se cree que no se han tomado las medidas necesarias frente a este fenómeno de desapropiamiento de riquezas naturales, entendiéndolas como bosques, cerros, humedales y Páramos, que podrán desaparecer si no se toman las medidas necesarias al respecto. Pues la inadecuada explotación de los recursos naturales, la quema de bosque para ganado, la siembra no planificada, entre otros, han traído como consecuencia, la extinción masiva de fauna y flora.
Es por esto, que en cuanto a la estructura temática, es de suma importancia resaltar que el interés principal de este trabajo de grado, se basa en brindar un énfasis de protección ambiental al Páramo de Sumapaz y a los Cerros Orientales de Bogotá; para lo cual, se pretende generar un borde de ciudad por medio de un equipamiento, en el que se delimite lo urbano y lo rural, con un énfasis de investigación y protección de especies de Páramo; el cual brindará un nuevo espacio para la ciudad de Bogotá; generando formas de investigación, por medio de una arquitectura adaptada al entorno y diseñada para suplir todas las necesidades que la ciencia necesite para un buen desarrollo científico, ya sea hacia la investigación farmacéutica, la conservación de especies o culturización de la sociedad hacia el Páramo entre otras.
Se cree de vital importancia, evitar el crecimiento no planificado de la ciudad hacia las zonas de reserva y protección del Distrito Capital, entendiendo que para este proyecto, el Páramo es visto como un ecosistema estratégico para Bogotá. Por lo que el presente trabajo, se estructura en función última de generar conciencia
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 18 sobre la protección al medio ambiente, dentro de la población del Distrito Capital y especialmente en los campesinos que habitan el Páramo de Sumapaz. Pues actualmente, los asentamientos de poblaciones rurales se han encargado de destruir el Páramo, gracias a una clara ausencia institucional y a la falta de información sobre la correcta explotación de los recursos naturales y especialmente en el cuidado de los ecosistemas de Páramo.
1.2 Marco histórico
En cuanto a los antecedentes que se encontraron dentro de la investigación, se van a tomar en cuenta los procesos de exploración de los índices de contaminación urbana de la ciudad de Bogotá, mostrando como resultado las zonas más afectadas por esta problemática; para luego presentar posibles respuestas.
Por otro lado, se pretende analizar los límites de borde urbano que plantea el POT (Plan de Ordenamiento Territorial), para encontrar una conectividad de la estructura ecología de Bogotá, con la localidad de Sumapaz y así buscar una transición entro lo urbano y lo rural; para finalmente conectar el Páramo de Sumapaz con el desarrollo urbano de Bogotá.
Lo anterior se efectúa bajo dos ejes conductores que son:
a). Conectividad hídrica de las fuentes fluviales de la localidad de Sumapaz:
Donde se rescatan los principales corredores hídricos, que generan una conexión articuladora de nodos a lo largo y ancho de la localidad, generando soporte al trabajo del centro principal, ubicado en la zona rural de Usme.
b). Borde urbano como zona de transición entre lo urbano y lo rural:
Generar un borde de ciudad, por medio de un elemento ordenador (centro de investigación) que propague la protección de los cerros orientales y el Páramo, evitando la expansión de la ciudad no planificada.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 19 Por medio de los dos ejes conductores anteriores, se analizarán las siguientes temáticas, que ayudarán a entender el desarrollo y el foco de trabajo en el borde sur de Bogotá.
- Índices de contaminación urbana en Bogotá - límites de borde urbano
- Páramo de Sumapaz
1.2.1. Índices de contaminación urbana en Bogotá
La degradación ambiental está asociada a dos factores determinantes: la pobreza presente en la mayoría de la población de la Tierra y el excesivo consumo de los recursos naturales. Estos factores están asociados al desarrollo insostenible de la industria, la agricultura y el turismo, así como la urbanización no planificada, y la alta densidad poblacional en ciertos puntos del territorio.
Según el “Manual de la contaminación ambiental fundación MAPFRE” mediante cifras reales se visibilizan los altos niveles de contaminación que se presentan en todo el mundo causados por las industrias y los sistemas de movilidad y transporte de las grandes ciudades y por último el alto impacto medio ambiental que causan los asentamientos poblacionales..
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 20 En base a estas tablas se puede determinar que los principales focos de contaminación ambiental son los contaminantes físicos.
Por otro, se encuentran los estudios realizados por la Organización Mundial de la Salud (OMS) en 2007 Bogotá, la cual se encuentra entre las 20 ciudades más contaminadas de todo el mundo, “El deterioro en la calidad del aire en América Latina y el Caribe tiene, entre sus principales causas, las emisiones atmosféricas provenientes de los sectores transporte, industrial y agrícola, el proceso de disposición de desechos, los incendios forestales y las fuentes domésticas. En combinación con condiciones topográficas y meteorológicas locales, que agravan su impacto, tienen un efecto muy importante sobre las poblaciones, diagnostica un informe del Banco Mundial. Otros especialistas dicen que las razones que explicarían los altos niveles de contaminación del aire en la región serian el aumento de la urbanización, el consumo y la industrialización”1
Por esta razón se pretende trabajar en la ciudad de Bogotá, estudiando sus zonas sur y occidental. Encontrando que, según una investigación hecha por el grupo de Investigaciones de la facultad de Ingeniería Ambiental, de la Universidad Manuela Beltrán UMB, se demostró que en Bogotá se registra una alta turbiedad atmosférica que alcanza el nivel 4. "La turbiedad se mide con una escala de valores que está entre 0 y 04. Cuando la atmósfera es limpia registra 01 o 02
1 Tomado de: http://www.es.irc.nl/page/22424 A las 8:45 p.m. del 21 de Abril de 21010
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 21 como máximo, una atmósfera turbia es 03; y más de 03 es una atmósfera muy turbia”2.
Siendo más específicos, en cuanto a la localidad de Usme, se encuentra que este es un municipio rural que está sometido a un continuo proceso de crecimiento urbano, que deja de lado la vocación agrícola y rural, para convertirse a no muy largo plazo en un municipio de carácter urbano; llevando con ello muchas de las problemáticas citadinas entre ellas la alta contaminación.
Según ENDA AMERICALATINA se encuentran las siguientes variables que han permitido el crecimiento de los niveles de contaminación en Usme.
“Situación Ambiental
a). Suelos Deslizamientos frecuentes, caída de bloques y fenómenos de erosión
Degradación de suelos en todas las zonas de explotación.
b). Aguas Las riberas de los ríos y quebradas se han convertido en focos de infección a causa de las basuras y desechos industriales
La falta de interceptores en las quebradas que permiten que las aguas residuales sean vertidas directamente sobre las aguas de los ríos y quebradas generando contaminación.
c). Aire La principal causa de contaminación del aire es generada por las industrias extractivas a cielo abierto, las fábricas de
2 Tomado de: http://www.elespectador.com/articulo177674-mayor-contaminacion-atmosferica- bogota-se-registra-el-norte
A las 6 p.m del 06 de Julio de 2011
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 22 ladrillo y centrales de mezcla
d). Espacio público Uso del espacio público de manera irresponsable por empresarios de canteras
Ausencia de vías peatonales
e). Malla verde Con excepción de los cerros del oriente y el sur (incluyendo una parte del Parque entre Nubes) la localidad no cuenta con espacios verdes en la zona urbana y los pocos que existen están en muy malas condiciones.
f). Desechos sólidos
Un problema de primer orden para la localidad es la presencia en sus cercanías del relleno sanitario de doña Juana, que en 1997 se desplomó parcialmente, dejando descubiertas por lo menos 100.000 toneladas de basuras.
g). Potenciales ambientales
La cultura campesina que aun conservan muchos de los habitantes de la Localidad es una base muy importante para encontrar nuevas formas de hacer ciudad,
La presencia del Parque ente Nubes, los cerros del sur y el valle del río Tunjuelito en su parte menos contaminada”3.
Por otro lado en cuanto a la Localidad de Sumpaz, se entiende a esta como un área rural rica en aguas y biodiversidad; pero que a su vez es altamente vulnerable, puesto que en cuestiones políticas su población es muy baja y por tanto su capacidad de presión en el escenario Distrital es muy frágil, lo cual trae
3 Tomado de: http://enda.atarraya.org/Usme.html A las 6:45 p.m del 06 de Julio de 2011
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 23 como consecuencia el desconocimiento de esta Localidad a nivel local y la ausencia de propuestas de desarrollo a nivel económico, político y social.
“Situación Ambiental
a). Suelos Los principales problemas de uso del suelo son la deforestación, el sobrepastoreo y la explotación de canteras.
Existen zonas de riesgo geológico debido a los grandes escarpes.
b). Aguas La Localidad es una estrella hidrográfica productora de agua que surte tres vertientes:
La oriental, en la que predomina el río Ariari, que hace parte del sistema amazónico.
La occidental en la que predomina el río Sumapaz que abastece una amplia zona de Cundinamarca (la provincia del Sumapaz) y es afluente del Magdalena, principal río de la zona Andina de Colombia.
La del norte cuyo eje es el río Tunjuelito que llega a la Ciudad de Bogotá y recibe fuerte contaminación en la zona sur de la ciudad.
El rico potencial hídrico del Sumapaz ha sido la base para un proyecto de construcción de un embalse para abastecimiento del acueducto de Bogotá que tendría un grave impacto sobre el ecosistema local.
c). Aire Goza de una excelente calidad de aire que aporta a toda la región.
Se presentan puntualmente problemas de contaminación
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 24 atmosférica por la explotación de canteras y las quemas de zonas agrícolas.
d). Espacio público Los criterios urbanos de análisis del espacio público y la malla verde no son aplicables en esta zona completamente rural.
Una parte de la Localidad hace parte del Parque Nacional Natural de Sumapaz, con una extensión total de 154.000 Ha
En la región de Sumapaz se presentan ecosistemas de bosque alto andino o bosque de niebla, sub-Páramo y Páramo.
Malla verde
e).Desechos sólidos
No existe servicios de recolección de basuras en los asentamientos
f).Potenciales ambientales
Sumapaz abarca una extensión de 153.620 hectáreas, se conoce como el Páramo más grande del mundo”4.
A partir de este análisis se ha determinado que la Zona Occidental y Sur de Bogotá son las más afectadas en cuestiones de contaminación y sobre las cuales se pretende trabajar; partiendo de sus puntos de periferia, para así poder nivelar los altos niveles de contaminación.
4Ibíd.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 25 1.2.2. Límites de borde urbano
“Delimitada entre el costado occidental de la franja de adecuación y el límite del área de ocupación pública prioritaria. Es la zona dedicada a la contención, manejo y formalización estructural y legal de las formas de ocupación existentes que cumplan con lo establecido legalmente por las entidades competentes, así como las áreas requeridas para su contención y dotación”5.
A continuación se presenta una imagen con el tratamiento de la estructura ecológica principal de la ciudad de Bogotá:
Imagen 1.
Como eje principal del manejo de territorio de borde, se encuentran los Cerros Orientales, los cuales generan una continuidad de una superficie de contención y protección, donde se consolida una gran masa de arboles como telón de fondo de Bogotá.
5 Tomado de: http://www.cerrosdebogota.org/dianawiesnerceballos/pot A las 8:45 p.m. del 05 de Julio de 2011
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 26 En cuanto a la explicación de la imagen, la mancha gris marca el borde del casco urbano sur de la ciudad de Bogotá, donde se encuentra la localidad de Usme. La cual tiene como cualidad especial de zona la transición entre lo urbano y lo rural.
De acuerdo con lo anterior se puede observar que las áreas forestales distritales, al igual que el parque ecológico de montaña, el santuario de flora y fauna y el parque nacional natural del Sumapaz, son elementos que están claramente identificados como zonas de protección y consolidación medio ambiental en la zona sur de Distrito capital, dejando como resultado una estricta zona de explotación controlada de recursos naturales.
Imagen 2.
En la (imagen 2.) se observa el tratamiento de usos de suelo para las zonas rurales de Bogotá inscritos dentro de las UPR (Unidad de Planeamiento Rural). Aquellas áreas verdes representan las zonas de conservación y protección ambiental que se conectan con los Cerros Orientales y todo el sistema de parques de la localidad de Sumapaz; las cuales son áreas que requieren e un cuidado y un manejo especial, para evitar la destrucción del paramo más grande del mundo.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 27 Imagen 3.
En la (imagen 3.) Se observa las tipologías de las UPZ en la localidad de Usme, las cuales indican el tratamiento que debe tener el desarrollo urbano y arquitectónico en el borde sur de Bogotá; donde se enfoca principalmente en la UPZ de Ciudad Usme, la cual tiene como característica el desarrollo y como elemento de transición las áreas rurales.
Aquella zona azul representa el Parque Distrital de Entre Nubes, el cual es un sistema de amortiguación para mitigar la alta densidad que se presenta en los diferentes barrios de la localidad de Usme; dando una pauta estratégica para el futuro desarrollo urbano de la misma.
Imagen 4.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 28 Esta imagen representa el planto de tratamientos de territorio de borde, el cual hace alusión a la continuidad que debería existir entre los Cerros Orientales y el sistema de parque natural del Sumapaz, consolidándolo como una zona de protección. Teniendo en cuanta lo anterior, el POT marca unos usos especiales para las zonas que se encuentran encamarados dentro de la localidad de Usme.
- La zona de color morado de tipo complementario: zonas que se encuentran urbanizadas, pero que les falta un plan de desarrollo urbano y que son de un alto impacto poblacional.
La zona de color piel de tipo reestructurar: zona destinada para fortalecer y reestructurar el planteamiento de desarrollo urbano existente.
La zona de color rojo de tipo densificación moderada con mejoramiento:
pequeños asentamientos que deben mantener ese carácter, pero de igual forma necesitan mejorar su sistema de equipamientos, vivienda e industria, para mejorar la calidad de vida.
La zona de color verde de tipo para el desarrollo: es una zona que se encuentra sin desarrollo alguno y está destinada hacia el urbanismo.
La zona de color amarillo de tipo urbanístico: es una zona destinada para el desarrollo urbano.
Imagen 5.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 29 En la (imagen 5.) Se desarrolla la visión de ciudad, donde se toman los Cerros Orientales como eje de conexión del Distrito Capital con la localidad de Sumapaz, siguiendo el tratamiento de territorio de borde que plantea Diana Wiesner con senderos ecológicos y parque de protección sobre los Cerros Orientales.
Se pretende darle una continuidad a estos tratamientos ecológicos que permitan generar una conexión ecológica como un solo elemento ordenador sobre todo a la ciudad de Bogotá.
1.2.3. Páramo de Sumapaz
En cuanto al concepto de Páramo es posible entender este como un lugar ecológico o biogeografico que se refiere aquellas regiones montañosas de los Andes, por encima del límite superior del bosque “siempre se ha descrito el paramo como un lugar inhóspito, frio y húmedo, pues este presenta durante el día cambios de temperatura y nubosidad muy grandes y bruscas, pasando rápidamente de cortes periodos de calor o otros de intenso frio”.
En cuanto al Páramo de Sumapaz se encuentra que este hace referencia de “(…) un nudo orográfico culminante de la cordillera oriental, con una altura media que oscila entre 3.500 y 4000 metros sobre el nivel del mar, con dirección S.W.-N.E, alejándose cada vez mas del valle del rio Magdalena y desplazándose el cordón horizontal y el eje de altura hacia el oriente. El sector occidental del macizo, con su vertiente sobre el valle del rio Magdalena, tanto hacia el norte como hacia el sur, está formado por valles tectónicos que con sus ramales cordilleranos forman ejes secundarios y paralelos al eje principal. La vertiente oriental es mucho más corta y pendiente y está cruzada por profundos valles transversales de erosión excavados por los ríos hasta su medula”6.
6 MARIANO OSPINA RODRIGUEZ, “Sociedad geográfica de Colombia” Academia de ciencias geográficas, 2003, P. 1-2
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 30 Teniendo en cuenta todo lo anterior, es de vital importancia reiterar que el Páramo de Sumapaz es un ecosistema estratégico para la ciudad de Bogotá, ya que es un sistema de muy poca exploración y con un infinidad de posibilidades para generar nuevas fuentes de conocimientos y aportes económicos para la ciudad. Su flora y su fauna solo se encuentran en Colombia dadas sus condiciones ambientales, ofreciendo un paisaje único en el planeta.
Es por esto, que el centro de investigación y su red de articulación en el Sumapaz hacen que el proyecto posea una gran viabilidad para el desarrollo científico, económico, político y social.
A continuación se presentarán las problemáticas y los potenciales.
Imagen 6.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 31 En la (imagen 6.) se evidencian los problemas que se encuentran en la localidad de Sumapaz.
Imagen 7.
En la (imagen 7.) se evidencian los potenciales que se encuentran en el paramo de Sumapaz, como fuente potencial para un desarrollo del conocimiento y económico para el Distrito.
1.3 Justificación
El medio ambiente sufre unos efectos específicos sobre si mismo como: los efectos nocivos de la metropolizacion, efectos sobre la geo-estructura, efectos de la tecnoestructura, efectos sobre la socio-estructura. El medio ambiente se deteriora cada vez más. El comportamiento social del hombre, que lo condujo a comunicarse por medio del lenguaje, que posteriormente formó la cultura humana, le permitió diferenciarse de los demás seres vivos. El progreso tecnológico, el acelerado crecimiento demográfico, producen la alteración del medio. Para ello es necesario proteger los recursos renovables y no renovables y
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 32 que se tome conciencia de que el saneamiento del ambiente es fundamental para la vida sobre el planeta.
Teniendo en cuenta los antecedentes del marco histórico, es posible establecer que las condiciones medio ambientales de los Cerros Orientales y del Páramo de Sumapaz, son aéreas volubles de deforestación y extinción de especies; lo cual lleva a tomar una posición crítica de cómo manejar el borde de ciudad, para así brindarle una protección más controlada al sistema de reservas forestales del Distrito. Pues se cree que es preciso darle continuidad a la estructura ecológica principal, conectando los Cerros Orientales por medio de senderos naturales y sistemas de arborización, que conecten a los cerros con la reserva boscosa y el sistema de parques naturales del Sumapaz, enfocándose principalmente en el Páramo. Generando un sistema de redes articuladoras a lo largo de la localidad de Sumapaz, ubicándose en zonas estratégicas, que van a complementar los estudios y necesidades del centro de investigación, rescatando algunas cuencas hídricas y ríos de la zona que ayudarán a articular el sistema de redes y los nodos de investigación, capacitación, y conservación.
Es por esto, que se cree que la investigación no debe parar hasta este punto, pues el tema es de gran cobertura e impacto, por lo que requiere continuidad investigativa y generar más equipamientos que den un marco físico, para el control del desarrollo urbano en el bode de ciudad.
1.4. Planteamiento del problema 1.4.1 Elementos del problema
Los elementos principales que se encontraron en el problema son:
La destrucción y la deforestación del Páramo de Sumapaz, así como la falta de articulación de la localidad con el desarrollo urbano de la ciudad de Bogotá y como nodo articulador de los departamentos con Cundinamarca.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 33
El crecimiento no planificado del casco fundacional de Usme con las zonas rurales de la ciudad de Bogotá.
Imagen 8.
En la (imagen 8.) se puede observar el casco fundacional de Usme y su evidente ausencia de desarrollo, especialmente por su falta de conexiones con el desarrollo urbano progresivo de la ciudad, siendo este un punto estratégico de articulación entre la localidad de Sumapaz y Usme, y su gran influencia entre el suelo urbano y rural.
1.4.2 Problema especifico
Más allá del problema del desarrollo no planificado de la ciudad, se encuentra el déficit medio ambiental y el desarrollo sostenible. Entendiendo a estos últimos como aquel eje central y de mayor importancia para el desarrollo de la problemática. Sin dejar de lado los problemas medio ambientales que se encontraron a lo largo de la investigación, arrojando grandes cifras de
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 34 deforestación e inadecuada explotación de recursos naturales en las zonas de Páramo de Bogotá.
Por otro lado, para poder entender la importancia de la problemática planteada anteriormente, se realizo un enfoque general, el cual evidencia el orden y las pautas que el trabajo pretende desarrollar a lo largo de la investigación.
Imagen 9
1.4.3 Definición del problema
La localidad de Usme, haciendo énfasis en su casco fundacional, en los últimos años ha aumentado considerablemente su población, debido a que el POT no ha tenido una posición crítica frente al manejo de las aéreas urbanas y rurales;
generando como consecuencia, un desarrollo no planificado a lo largo de la vía
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 35 principal de acceso (Avenida Caracas) con asentamientos informales que ponen en evidencia la confrontación de morfologías urbana, alterando así, las densidades y la tipología de manzaneo.
A modo de conclusión, en cuanto a las problemáticas encontradas en la investigación, se pone en evidencia una mayor propuesta para la protección de los Cerros Orientales al igual que la estructura ecología principal como elemento ordenador al desarrollo de los suelos urbanos, con la protección de las aéreas rurales.
1.5. Objetivos de investigación 1.5.1. Objetivo general
Generar un nuevo espacio para Bogotá con características de borde de ciudad que delimite lo urbano y lo rural con un énfasis de investigación y conservación de especies de paramo en el cual se pueda encontrar un propósito de sostenibilidad que ayude al desarrollo de la investigación, el conocimiento, al mejoramiento de la calidad de vida y del medio ambiente.
1.5.2. Objetivos específicos
Este nuevo espacio contara con características arquitectónicas y espaciales, que ayuden a reducir el impacto ambiental en el territorio distrital, utilizando materiales que tengan adaptabilidad con el entorno, para así lograr que el edificio genere un bajo impacto medio ambiental.
Se pretende involucrar a la localidad de Usme con el paramo de Sumapaz, pues se entiende a este último, como fuente potencial de trabajo y desarrollo económico, que a largo plazo generara conocimiento y rescatara la identidad campesina de estas áreas rurales de Bogotá.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 36
Este espacio de investigación y conservación ayudara a generar un elemento ordenador de borde de ciudad, evitando expansiones no planificadas que generen un alto impacto en la estructura urbana y ecológica de Bogotá. (cerros y paramos)
1.6. Alcance de investigación
Este trabajo de grado pretende llegar hasta una propuesta de ante-proyecto arquitectónico, donde se plantea una red de centros de apoyo en la localidad de Sumapaz como estrategia de soporte para el proyecto, el cual se evidencia en los planteamientos del trabajo, en el acercamiento para la sostenibilidad, proyecto arquitectónico y medio ambiental.
1.7. Aporte de la investigación
Este trabajo de grado pretende tratar un tema que hoy en día es una problemática mundial, dado que la falta de interés por cuidar el medio ambiente está generando cambios serios en el ecosistema, trayendo consigo innumerables problemas de salud, infraestructura urbana, extinción de fauna y flora, reabastecimiento en las zonas de cultivo, afectando la economía mundial, entre otros muchas.
Es por esto, que este trabajo aborda la arquitectura no simplemente como un hecho estético y funcional, sino como un elemento que pretende entender cómo funciona una ciudad, tratando de controlar problemas evidentes que ayudarían a mejorar las condiciones ambientales, diseñando un elemento arquitectónico que abarque el desarrollo sostenible, al entender el territorio como un solo elemento funcional.
CAPITULO DOS.
2. Marco Teórico
Para la conformación del marco teórico, se decidió tomar como referencia cuatro autores en especial, entendiéndolos como:
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 37
POT, “Decreto 190 de 2004”, políticas para el área rural
GUATTARI, Félix, “Las Tres Ecologias”, Éditions Galilée, París, (1989)
FALS BORDA, Orlando.” Campesinos de los Andes”. Editorial IQUEIMA, Universidad Nacional De Colombia. Bogotá Colombia. (1961).
STEVEN, Johnson, Sistemas Emergentes, Madrid: Fondo de Cultura Económica (2001)
Esta investigación se enmarca en un estudio medio ambiental, enfocado especialmente en el borde sur de la ciudad de Bogotá, buscando así, crear una barrera de protección hacia los Cerros Orientales y el Páramo de Sumapaz, que se han visto gravemente afectados en los últimos años, a causa del inadecuado uso de la explotación de recursos naturales y la falta de planificación de ciudad.
Es por esto, que este trabajo, desarrolla su marco teórico, a través de tres libros que desarrollan por un lado el problema medio ambiental y la destrucción masiva y cíclica de la tierra, por otro, se encuentra la problemática socio rural, con el campesinado Colombiano y las élites políticas y académicas; para luego finalizar con el estudio y el comportamiento de las hormigas granívoras de Arizona, comparándolo con el patrón de comportamiento de las grandes metrópolis y la capacidad de adaptarse a los cambios bruscos y forzados de las ciudades. Hoy en día se pueden encontrar diferentes trabajos y herramientas que tratan los problemática del desarrollo urbano en la ciudad de Bogotá, tratamiento para los bordes urbanos y diferentes sistemas que aportan al estudio del desarrollo urbano, entre los cuales se puede encontrar el Plan de Ordenamiento Territorial de Bogotá y el plan de tratamiento de los Cerros Orientales de Diana Wiesner, los cuales se han preocupado por pensar y controlar los desarrollos urbanos que la ciudad De esta manera, este trabajo de grado pretende presentar una propuesta de articulación urbana y regional, como bien Orlando Fals propone en su libro
“Campesinos de los Andes”, donde establece un conducto entre el campesinado andino y las élites políticas y académicas, entendiendo al campesino como aquella
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 38 persona a la que se le niega su desarrollo y potencialidad a la hora establecer dinámicas activas que aporten significativamente a la región; pues por el contrario se les ignora y aísla de la dinámica de integración política, económica y social.
Basado en lo anterior, se propone plantear una red de articulación que genere dinámicas de integración entre la población campesina del Páramo de Sumapaz y el área urbana de la ciudad de Bogotá. Es por esto, que para lograr este fin, se pretende darle continuidad y articulación a la estructura ecológica principal, estructura que trata el autor Felix Guattari, en “Las Tres Ecologias”, al plantear que
“(…) las tres ecologías deberían concebirse, en bloque, como dependiendo de una disciplina común ético-estética y como distintas las unas de las otras desde el punto de vista de las prácticas que las caracterizan. Sus registros dependen de lo que yo he llamado una heterogénesis, es decir, de procesos continuos de resingularización. Los individuos han de devenir a la vez solidarios y cada vez más diferentes. (Lo mismo sucede con la resingularización de las escuelas, de los ayuntamientos, del urbanismo, etc.)” 7. Por tanto, tomando como referencia lo anterior, se propone convertir los Cerros Orientales en el eje articulador entre Bogotá y la localidad de Sumpaz, el cual ayude a crear una barrera física y normativa de protección en las áreas rurales que impida el desarrollo masivo de los asentamientos urbanos que se vienen presentando a lo largo de Bogotá.
Factor que se encuentra en el análisis de Steven Johnson, en su libro “Sistemas Emergentes”, donde éste explica y compara el comportamiento de una estructura social organizada, en este caso las hormigas, las cuales se rigen bajo un patrón de comportamiento claramente definido “con el estudio de las colonias de hormigas granívoras en Arizona y la estructura neuronal del cerebro- también dan cuenta que el comportamiento individual puede dar origen a un comportamiento colectivo” 8. Por tanto, lo anterior se puede involucrar y adaptar al tratamiento de las políticas para las áreas rurales del Distrito de Bogotá como parte esencial para los nuevos tratamientos de borde de ciudad, que consoliden un claro limite urbano
7 GUATTARI, Félix, “Las Tres Ecologias”, Éditions Galilée, París,1989, P. 77
8STEVEN, Johnson, Sistemas Emergentes, Madrid: Fondo de Cultura Económica (2001), P. 12
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 39 que respete las políticas para el tratamiento de las áreas especiales de protección de los Cerros Orientales y el Páramo.
Para finalmente, pensar el proyecto como un sistema de nodos articuladores que generan un sistema complejo para el estudio de conservación e investigación de especies de Páramo, entendiendo el proyecto no como un sistema aislado, sino por el contrario, como un equipo organizado que regula las dinámicas de trabajo a lo largo de una gran área de estudio.
CAPITULO TRES.
3. Análisis del Territorio
En relación a lo explicado anteriormente, en los antecedentes y en el marco teórico, este capítulo tiene como fin último estudiar y analizar el área de estudio, desde el punto de vista de articulación urbana de la localidad de Sumapaz, con el desarrollo urbano de la ciudad de Bogotá, para finalmente llegar el área de estudio especifica, en la cual se va a desarrollar el proyecto puntual en la localidad de Usme, en el borde sur (centro fundacional del pueblo de Usme).
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 40 3.1 Integración de la localidad de Sumapaz al desarrollo de Bogotá
Imagen 10.
La localidad de Sumapaz al ser un área rural del Distrito de Bogotá, se encuentra en un punto de abandono por parte del Estado, esto se debe a la falta de atención de las entidades públicas que no le han prestado la suficiente atención a los problemas que tiene esta localidad.
Dentro de la investigación, se encontró que por un lado, la falta de accesibilidad al territorio es uno de los mayores problemas que presenta el Sumapaz, al tener una sola vía principal de acceso que comunica a Cundinamarca con el sur del país; por otro lado, la alta presencia de grupos armados al margen de la ley, que han hecho que la ciudad tenga un margen de conurbación con esta localidad. Y finalmente se encuentra como resultado, muy bajos índices de población y asentamientos urbanos. Todo lo anterior genera consigo el abandono del territorio a nivel
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 41 institucional, entendiendo a esto último como deficiencia en servicios públicos, baja calidad de vida y decaimiento en la población del sector.
Es por esto que se plantea un proyecto de integración regional con la localidad de Sumapaz, que ayude a mejorar el soporte del planteamiento estratégico de visión de ciudad, que integre y mejore la calidad de vida de las personas, generando empleo y una mayor fuente de ingresos para el territorio, apostando a un incremento del desarrollo del conocimiento científico enfocado al Páramo como parte estratégica del ecosistema de Bogotá.
Imagen 11.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 42 En la (imagen 11), se proyecta la visión de ciudad como un elemento completo que abarque la mayor parte del territorio en la localidad de Sumapaz y el borde urbano sur del desarrollo urbano de la ciudad de Bogotá.
Lo que se pretende es generar nodos de articulación, implementando pequeños centros de investigación que generen una red de estudio en la zona del Páramo de Sumapaz, ubicándose en puntos estratégicos que faciliten los trabajos de investigación en los principales centros poblados de la localidad, mejorando las condiciones de habitabilidad para las personas del Páramo.
El planteamiento consta de cinco puntos estratégicos distribuidos de la siguiente forma: el primer punto de articulación se ubica en el borde sur en zona rural de la localidad de Usme, puesto que es el que mayor cercanía tiene con el desarrollo urbano de Bogotá, facilitando la accesibilidad al área de estudio y mayor posibilidad de salida hacia el oriente del país por la autopista Villavicencio, en este punto se ubicará el centro principal de investigación; el segundo punto se ubica en la zona del Hato en la localidad de Sumapaz, esta zona se conoce por tener una amplia zona de cuerpos de agua, como lagunas y vertientes naturales que ayudaran a un mayor estudio del agua y posible fuente de surtimiento de agua potable para toda la ciudad de Bogotá; el tercer punto se ubica en el santuario de Flora y Fauna como un punto estratégico para estudiar las especies de Páramo que se encuentran en extinción, dado que esta zona se encuentra protegida por el POT; el cuarto punto se ubica en el centro poblado de Betania, dándole un énfasis de centro de capacitación para la población paramuna, generando una mayor conciencia sobre el cuidado de Páramo, estudios y prácticas para la correcta explotación de recursos naturales en suelos de Páramo. Para finalmente ubicar el quinto nodo de articulación en el centro poblado de San Juan de Sumapaz, dado que es una zona rica en paisajes donde se ubicara un parque resguardo que ayude a proteger los paisajes y genere recorridos a lo largo de toda la localidad.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 43 3.2 Criterios de localización
Imagen 12.
Teniendo en cuenta los análisis que se han venido presentando durante el trabajo, se toma una posición crítica frente al área de estudio en el cual se va a desarrollar el proyecto arquitectónico puntual.
El área de estudio que mejor se adapta a las condiciones y a los criterios que se quieren resaltar en el proyecto, se ubican en la zona rural del centro poblado de Usme, en la vereda de la Requilina, la cual tiene una alta influencia rural, así como la mayor cercanía con el desarrollo urbano de Usme y las más altas posibilidades de expansión hacia la zona sur del Distrito Capital.
Es por esto, que el uso del suelo está clasificado para el desarrollo, pues posee una gran influencia de recursos hídricos que ayudan a amarrar el proyecto de
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 44 articulación con el eje de la E.E.P (Estructura Ecológica Principal), una gran área boscosa y de cerros, que ayudan a articular el paisaje natural con el paisaje de la ciudad contemporánea, y finalmente una gran cercanía con el Páramo de Sumpaz.
CAPITULO CUATRO.
4. PROPUESTA Y CONCLUSIONES 4.1 Propuesta - Alcance
Este trabajo de grado pretende llegar hasta una propuesta de ante-proyecto arquitectónico, donde se plantea una red de centros de apoyo en la localidad de Sumapaz como estrategia de soporte para el proyecto, el cual se evidencia en los planteamientos del trabajo, en el acercamiento para la sostenibilidad, proyecto arquitectónico y medio ambiental.
4.1.1 Continuidad de la Estructura Ecológica Principal
Imagen 13.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 45 En la (imagen 13.) se pretende explicar la propuesta de la continuidad de la Estructura Ecológica Principal, resaltando la gran masa de los Cerros Orientales y la prolongación de un corredor natural que conecte los Cerros Orientales con las áreas protegidas del Páramo (Parque Natural de Sumapaz), convirtiendo a este ultimo, en una barrera que ayude a marcar una posición sobre el control del desarrollo urbano hacia las áreas rurales, rescatando el eje de senderos ecológicos que bordean los cerros, los cuales proyectan una actividad pasiva en las dinámicas de Bogotá; consolidando un punto estratégico en el borde sur como una gran muralla que controle el desarrollo urbano en las áreas de periferia de la ciudad.
4.1.2 Estrategias para el desarrollo Rural
Imagen 14.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 46 En la (imagen 14.) se pretende plantear unas estrategias para el manejo de las políticas de las áreas rurales en el borde sur de Bogotá, este cuadro trata de conceptualizar unas pautas que ayuden a mejorar el desarrollo social, político, económico y estructural.
Se entiende al territorio rural del Distrito Capital como un espacio de articulación de Bogotá con Cundinamarca, el cual genere una prestación de servicios ambientales, tales como: protección, investigación, recursividad y salubridad;
servicios de gobernabilidad, tales como: normatividad del Distrito, apoyo al desarrollo científico, y seguridad; servicios de responsabilidad social, tales como:
aporte al conocimiento, capacitación para el desarrollo sostenible y sentido de pertenencia, todo esto se logra a través de la implantación de una infraestructura enfocada hacia la conservación y producción del conocimiento científico, que investigue las especies de paramo, el cual lleva a proyectar un equipamiento para la ciudad de Bogotá, que se enfoque a la conservación de especies de paramo de Sumapaz.
4.1.3 Estrategias de Gestión
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 47 Las estrategias de gestión son de vital importancia para la ejecución del proyecto como tal, esto se debe a que está diseñado para que el Distrito no tenga toda la responsabilidad de inversión y el impacto económico en la ciudad no sea significativo. Para este hecho se planteó un cuadro que busca optimizar y resaltar tres principios que ayudaran a visualizar las intenciones formales del proyecto.
El centro de investigación y conservación de especies de Páramo se divide en tres partes entendidas como: ¿Qué necesidades tiene? ¿Qué busca? y ¿Qué ofrece?.
El desarrollo de cada pregunta se muestra en completo desarrollo en la imagen anterior, dando una aproximación global de los beneficios que ofrece el Centro de Investigación con la Ciudad de Bogotá y el aporte del conocimiento científico a nivel mundial; es por esto que el proyecto busca tener unas alianzas con las mejores universidades del mundo en el campo de la investigación. Para este fin se toma el top diez de las mejores universidades internacionales, inversionistas privados de empresas particulares, entidades distritales y por último las universidades a nivel nacional enfocadas al desarrollo de la investigación.
4.1.4 Red de Articulación con la Localidad de Sumapaz
La propuesta de la red de articulación con la localidad de Sumapaz, se basa en generar unos nodos articuladores a lo largo de la localidad, que van a estar conectados por medio de una red hídrica natural que pretende rescatar y conservar los principales ríos que abastecen al Sumapaz. El primer nodo se encuentra en la localidad de Usme en el área rural de la vereda la Requilina, consolidándose como el centro principal de todo el sistema urbano – regional, rio articulador (RIO TUNJUELO), el segundo nodo articulador se encuentra en el Hato zona rural del Sumapaz, teniendo como enfoque de estudio el centro de investigación de recursos hídricos, rio articulador (RIO CURUBITAL), el tercer nodo articulador se encuentra en el Santuario de Flora y Fauna, teniendo como enfoque el centro de protección y conservación de especies en peligro de extinción protegido por el POT y las zonas de protección ambiental para las áreas rurales del Distrito, rio articulador (RIO PONTEZUELA), el cuarto nodo articulador
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 48 se encuentra en el centro poblado de Betania, teniendo como enfoque el centro de capacitación, dado que esta población está en el medio de la localidad de Sumapaz generando ventajas de cobertura para la población del Páramo, rio articulador (RIO SAN JUAN), y por último el quinto nodo articulador se encuentra ubicado en San Juan de Sumapaz, teniendo como enfoque un parque resguardo, esto se debe a su gran riqueza en paisajes únicos y sistemas de conexión con los departamentos aledaños a el Sumapaz. (Ver imagen 15).
Imagen 15.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 49 4.1.4.1 Esquema Programas Arquitectónicos para Red de Articulación de la
localidad de Sumapaz
Imagen 16.
En la (imagen 16.) se presenta un esquema de el programa arquitectónico para cada uno de los nodos de articulación del Sumapaz, dependiendo de las condiciones y el contexto en que se encuentre cada centro, pues su funcionalidad y diseño varia, al tener en cuenta que este debe generar el menor impacto posible al medio ambiente.
Lo que se pretende es que este sistema de red articuladora funcione como una barrera de protección, que vele porque se respete el cuidado del Páramo de Sumapaz, funcionando como un ejército físico de barreras arquitectónicas que protejan todo un sistema único en el planeta.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 50 A continuación se muestra un detalle más preciso para cada uno de los nodos articuladores. Entender el concepto de programa arquitectónico como un espacio de funcionalidad con proyecciones de conectividad y posible tratamiento para cada espacio.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 51 4.1.5 Concepto Arquitectónico
Imagen 17.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 52 El concepto arquitectónico parte a partir del estudio, el análisis hecho al entorno y a la topografía del área de estudio. La topografía de la zona muestra un claro predominio de curvas irregulares que se mueven constantemente con una pendiente muy pronunciada. Teniendo en cuenta esta variables para el diseño, se toma como parte esencial rescatar los valores y la importancia hídrica que tiene el Páramo de Sumapaz (al ser la estrella fluvial del centro del país), volviendo el agua concepto principal de diseño, tomando la gota de agua como referencia principal y las ondas que genera la misma al tener contacto con una superficie liquida (ver imagen 17).
4.1.6 Planta Arquitectónica 1 Piso
Imagen 18.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 53 En la (imagen 18.) se puede observar la implantación de la planta arquitectónica del primer piso, haciendo alusión al concepto del agua. El proyecto consta de seis volúmenes independientes, los cuales están divididos en dos partes, la primera son los edificios de carácter público, los cuales ofrecen actividades de orden mixto para los usuarios del centro de investigación y para los habitantes de la localidad de Usme, ya que consta de un auditorio, sala itinerante y talleres de trabajo mixtos. El segundo edificio cuenta con un gimnasio y un restaurante en la planta baja, con un gran vacío central que genera permeabilidad con el entorno, y por ultimo una biblioteca de carácter investigativa, con énfasis en la protección medio ambiental y el desarrollo sostenible, constando de sala multimedia, áreas de trabajo y lectura.
El volumen principal es de carácter privado para uso de los investigadores y estudiantes de centro, esto se debe a que todo el edificio está diseñado para tener ocho laboratorios y seis aulas que son para de uso interno en el centro; al igual que el volumen que tiene al lado oriental, el cual está diseñado para tener laboratorios con parcelas y aulas experimentales al aire libre.
Por último se encuentra un edificio de residencias, que está diseñado para suplir las necesidades básicas para habitar en un lugar; el edificio cuenta con treinta y cuatro residencia, una zona de lavado para los residentes, al igual que una cafetería y zona de descanso, haciendo que el edificio cumpla con todos los requisitos necesarios de habitabilidad.
El diseño del espacio público, es de gran importancia en el proyecto, ya que cuenta con una gran zona de áreas verdes, espejos de agua que conducen dos escorrentías naturales, una circulación principal que conecta todos los volúmenes del proyecto, un área de recreación con canchas múltiples y un parque para niños.
Generando así, dinámicas para la ciudad y un contexto inmediato, junto con un manejo paisajístico por medio del agua y jardines que recorren todo el proyecto, todo con la finalidad de construir un edificio que no sea agresivo con el medio ambiente.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 54 4.1.7 Análisis Climático y Ambiental
Para cortar las corrientes de aire se plantea una masa de arboles y edificios de planta libre para evitar espacios muy fríos.
En respuesta a la asolación se proponen módulos para las fachadas principales, de laboratorios y aulas, así mismo se proponen pantallas que controlen la luz en la biblioteca.
Conducción artificial de dos escorrentías naturales, dándole un énfasis de protección y conservación, para conectarlas con la quebrada agua dulce - desemboca en el rio Tunjuelo.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 55 4.1.8 Diseño de Fachadas
En respuesta a la asolación, las fachadas toman una posición jerárquica dentro del diseño de los edificios, pues el concepto del agua se lleva a través de las fachadas, teniendo en cuenta la fluidez del agua y la caída de las gotas de la lluvia, ya que al caer generan las ondas y formas que se plantean en las plantas del edifico a lo largo de su diseño.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 56 4.1.9 Estructura y Cubierta
Generar una estructura arquitectónica como concepto de conservación de masas verdes, que se da partir de la estructura ecológica principal, creando una sensación de bosque dentro del edificio, marcando espacios interiores y volviendo la arquitectura estructural una pieza escultural.
La cubierta es translucida para calentar el espacio interior, con doble altura para controlar la entrada y el filtro del aire por medio de rejillas de ventilación.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 57 4.1.10 Articulación Urbana
Plano del positivo negativo actual del centro poblado de Usme
Implantación arquitectónica del proyecto, se evidencian tres tipos de morfologías urbanas a las cuales se les debe dar una respuesta
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 58 Se plantea una malla vial en
forma de retícula, para darle un orden al crecimiento informal que ha tenido Usme sobre su vía principal.
Se plantean una vía circunvalar que responda a las curvas de nivel marcando un orden entre el desarrollo urbano y la zona rural.
Se plantea un modelo de ocupación para el centro poblado de Usme, que responda a las características de la morfología urbana de la ciudad y mitigando el impacto del equipamiento urbano que se plantea.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 59 La propuesta de articulación urbana tiene como fin último consolidar un borde de ciudad, en el cual se muestra una zona de transición entre el desarrollo urbano y las zonas rurales que generan protección a los Cerros Orientales y al Páramo de Sumapaz. Es por esta razón que se plantea una gran barrera del posible desarrollo urbano que se puede trazar en el casco urbano de Usme, marcando un control de expansión del crecimiento en estas zonas y articulando el proyecto puntual con la plaza principal de Usme, por medio de un eje peatonal que se consolida para establecer dinámicas urbanas, por medio de mercados organizados a lo largo del eje, el cual remata con dos plazas articuladoras, que finalmente llevan hasta la zona de transición entre lo urbano y lo rural.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 60 Este corte urbano sirve para entender el objetivo de crear un borde de ciudad de protección a los cerros y el Páramo, tomando como referencia las zonas existentes como los primeros proyectos de Metrovivienda, el casco fundacional de Usme, el borde urbano propuesto y el área de transición rural, entendiendo a este como un sistema de parques naturales que conducen al proyecto arquitectónico y terminar finalmente en la creación de un borde urbano.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 61 4.1.11 Renders del Proyecto
BIBLIOTECA
ESTRUCTURA SALA ITINERANTE
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 62 AUDITORIO
FACHADAS GENERALES
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 63 VISUAL DESDE VALCON EDIFICIO RESIDENCIAS
IMAGEN GENERAL DEL PROYECTO
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 64 4.2 Conclusiones
A modo de conclusión, es posible entender este proyecto como un acercamiento a una problemática que está vigente en la sociedad y la cual necesita acciones de respuesta inmediata, es por esto, que la esencia de este proyecto es buscar entender la importancia del medio ambiente y los tratamientos que deben tener los recursos naturales que se encuentran en la periferia de las ciudades y generar conciencia en sus habitantes inmediatos y los posibles usuarios. Es por esto, que al ver la falta de equipamientos enfocados a la investigación en ecosistemas de Páramo, es de vital importancia y viabilidad plantear un proyecto arquitectónico que abarque este tema poco investigado. Además la falta de conciencia y presencia institucional ha hecho que el Páramo año tras año este cada vez más cerca de su extinción.
Por tanto, se encuentra altamente viable este proyecto arquitectónico y esta propuesta de integración urbana regional, pues su aporte a una iniciativa de investigación y conocimiento hacia nuevas aéreas de estudio, que hoy en día juegan un papel esencial a nivel mundial, es de vital importancia, dado que las condiciones climáticas y ambientales del mundo están cambiando drásticamente y hay que tomar medidas necesarias; y en este caso puntual para prevenir la desaparición de flora y fauna y la destrucción de micro ecosistemas del Páramo más grande del mundo, el Páramo de Sumapaz. Como resultado a lo anterior se propone un incentivo a toda la población del Distrito de Bogotá a adueñarse e identificarse, para así, entender la importancia que tiene el Páramo de Sumapaz sobre la estructura ecológica de Bogotá y Colombia.
Para finalizar, es necesario esclarecer que esta investigación es tan solo una aproximación a una problemática y una denuncia de la misma, que debe manejarse de manera muy responsable y cuidadosa, ya que está en juego un patrimonio de la humanidad. Entonces, es esencial preguntarse ¿por qué, el Estado y especialmente el Distrito de Bogotá, no ha planteado un equipamiento que controle y aporte conocimiento científico en zonas de Páramos, entendiendo estos últimos, como parte fundamental de la estructura ecológica de Bogotá?.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 65 BIBLIOGRAFIA.
DANE, SDP-DICE: Proyecciones de población de Bogotá por Localidades 2005- 2015 Decretos 176 de 2007 (zonas urbana) y 304 de 2008 (zonas rural).
DE GARRIDO, Luis, “Análisis de proyectos de arquitectura sostenible naturalezas artificiales”
EDWARS, Brian, “Guía básica de la sostenibilidad” – segunda edición revisada y ampliada, Ed. Gustavo Gili, SL, Barcelona
FALS BORDA, Orlando.” Campesinos de los Andes”. Editorial IQUEIMA, Universidad Nacional De Colombia. Bogotá Colombia.
FUNDACION MAPFRE, Itsemap Ambiental “Manual de la contaminación ambiental”
GRUPO AMBIENTAL DE BOGOTA, “Asentamientos humanos urbanismo y sus efectos ambientales “
GUATTARI, Félix, “Las Tres Ecologias”, Éditions Galilée, París.
JODIDO, Philip, “Architecture: Nature”, Ed. Prestel, New York, Flower tower – Farnswoth house, imágenes
JONES LLOYD, David, “Arquitectura y entorno – el diseño de la construcción bioclimática,”, Ed. Blume, Barcelona, 2002, Museo de la madera, Imagen
OSPINA RODRIGUEZ, Mariano “Sociedad geográfica de Colombia” Academia de ciencias geográficas, 2003,
PHYLLIS, Richardson, “XS ECOLOGICO grandes ideas para pequeños edificios”
POT, “Decreto 190 de 2004”, políticas para el área rural
OSPINA RODRIGUEZ, Mariano “Sociedad geográfica de Colombia academia de ciencias geográficas, EL PARAMO DE SUMPAZ” (UN ECOSISTEMA ESTRATEGICO PARA BOGOTA), 2003 Colombia
STEVEN, Johnson, Sistemas Emergentes, Madrid: Fondo de Cultura Económica.
FACULTAD DE ARQUITECTURA Y DISEÑO – TRABAJO DE GRADO Página 66 - http://www.es.irc.nl/page/22424
- http://www.elespectador.com/articulo177674-mayor-contaminacion-atmosferica- bogota-se-registra-el-norte
- http://www.ecoclimatico.com/archives/el-deterioro-del-medio-ambiente-122
- http://www.sagan-gea.org/hojared/CUrban.html -http://www.es.irc.nl/page/22424
-http://www.elespectador.com/articulo177674-mayor-contaminacion-atmosferica- bogota-se-registra-el-norte
-http://enda.atarraya.org/Usme.html
-http://www.cerrosdebogota.org/dianawiesnerceballos/pot
