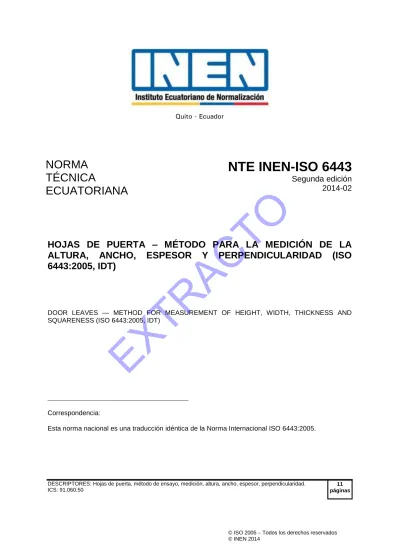

Quito - Ecuador EXTRACTO HOJAS DE PUERTA MÉTODO PARA LA MEDICIÓN DE LA ALTURA, ANCHO, ESPESOR Y PERPENDICULARIDAD (ISO 6443:2005, IDT)

(1)

NTE INEN-ISO 6443

Segunda edición 2014-02

HOJAS DE PUERTA – MÉTODO PARA LA MEDICIÓN DE LA ALTURA, ANCHO, ESPESOR Y PERPENDICULARIDAD (ISO 6443:2005, IDT)

DOOR LEAVES — METHOD FOR MEASUREMENT OF HEIGHT, WIDTH, THICKNESS AND SQUARENESS (ISO 6443:2005, IDT)

Correspondencia:

Esta norma nacional es una traducción idéntica de la Norma Internacional ISO 6443:2005.

DESCRIPTORES: Hojas de puerta, método de ensayo, medición, altura, ancho, espesor, perpendicularidad.

ICS: 91.060.50

11 páginas

NORMA TÉCNICA

ECUATORIANA

EXTRACTO

(2)

Prólogo nacional

Esta norma nacional NTE INEN-ISO 6443 es una traducción idéntica de la Norma Internacional ISO 6443:2005, Door leaves — Method for measurement of height, width, thickness and squareness. El comité responsable de esta norma técnica ecuatoriana es el Comité Interno del INEN.

Dentro del texto de esta norma, las palabras “esta norma europea” han sido reemplazadas por “esta norma nacional”.

EXTRACTO

(3)

NTE INEN-ISO 6443

ii 2014-0960

INDICE

Página

Prólogo……….……… iii

Prólogo Europeo……….……… iv

1. Objeto y Campo de Aplicación……….……….………... 1

2. Aparatos………...… 1

2.1 Instrumento de medición para altura y ancho……….. 1

2.2 Instrumento de medición para espesor………. 1

2.3 Instrumento de medición para perpendicularidad………... 1

3. Muestras de ensayo…...……….………... 1

4. Procedimiento………..……..…..……….. 1

4.1 Medición de altura y ancho…..………..………..………..…… 1

4.2 Medición de espesor...…………..………..………..…..………..… 1

4.3 Medición de perpendicularidad….…..………..………....……….…….. 1

5. Expresión de resultados………...….………...… 2

6. Informe de Ensayo………..….……..…… 2

APÉNDICE Z Bibliografía……..……… 3

Información Complementaria……… 4

EXTRACTO

(4)

PRÓLOGO

ISO (la Organización Internacional de Normalización) es una federación mundial de organismos nacionales de normalización (organismos miembros de ISO). El trabajo de preparación de las normas internacionales normalmente se realiza a través de los comités técnicos de ISO. Cada organismo miembro interesado en una materia para la cual se haya establecido un comité técnico tiene el derecho de estar representado en dicho comité. Las organizaciones internacionales, gubernamentales y no gubernamentales, en coordinación con ISO, también participan en el trabajo.

ISO colabora estrechamente con la Comisión Electrotécnica Internacional (IEC) en todas las materias de normalización electrotécnica.

Las Normas Internacionales se redactan de acuerdo con las reglas establecidas en las Directivas ISO / IEC, Parte 2.

Los Proyectos de Normas Internacionales adoptados por los comités técnicos son enviados a los organismos miembros para su votación. La publicación como Norma Internacional requiere la aprobación por al menos el 75% de los organismos miembros con derecho a voto.

Es importante tener la posibilidad de que algunos de los elementos de este documento puedan estar sujetos a derechos de patente. ISO no se hace responsable por la identificación de ningún derecho de patente.

La norma internacional ISO 6443 fue preparada por el Comité Técnico CEN / TC 33, Puertas, ventanas, persianas, accesorios de construcción y muros de cortina (según la norma EN 951:1998) y fue adoptada, en virtud de un "procedimiento de vía rápida" especial, por el Comité Técnico ISO / TC 162, Puertas y ventanas, paralelamente a su aprobación por los organismos miembros de ISO.

Esta segunda edición anula y reemplaza la primera edición (ISO 6443:1980), que ha sido revisada técnicamente.

A lo largo del texto de este documento, leer "... esta norma europea... " como " ... esta norma internacional ... ".

EXTRACTO

(5)

NTE INEN-ISO 6443

iv 2014-0960

PRÓLOGO EUROPEO

Esta norma europea ha sido elaborada por el Comité Técnico CEN / TC 33 "Puertas, ventanas, persianas y accesorios de construcción", cuya secretaría desempeña AFNOR.

Esta norma sustituye a EN 25:1975.

Esta norma europea debe recibir el rango de norma nacional mediante la publicación de un texto idéntico a la misma o mediante una ratificación antes de finales de junio de 1999 y las normas nacionales técnicamente divergentes deben anularse antes de finales de diciembre de 1999.

Esta norma es una de una serie de normas para puertas. El método de ensayo se refiere a los requisitos de rendimiento que se publicará en la norma EN 1529.

De acuerdo con el Reglamento Interno de CEN / CENELEC, los organismos de normalización de los siguientes países están obligados a adoptar esta norma europea: Alemania, Austria, Bélgica, República Checa, Dinamarca, Finlandia, Francia, Alemania, Grecia, Islandia, Irlanda, Italia, Luxemburgo, Países Bajos, Noruega, Portugal, España, Suecia, Suiza y el Reino Unido.

EXTRACTO

(6)

HOJAS DE PUERTA – MÉTODO PARA LA MEDICIÓN DE LA ALTURA, ANCHO, ESPESOR Y PERPENDICULARIDAD

1 OBJETO Y CAMPO DE APLICACIÓN

Esta norma nacional se aplica a todas las hojas de puerta rectangulares y los parámetros medibles de puertas que tengan otras formas.

Esta norma específica el método que se debe utilizar para medir las dimensiones de altura, ancho y espesor, y los defectos de perpendicularidad de las hojas de la puerta.

2 APARATOS

2.1 Instrumento de medición para altura y ancho

Cinta métrica de acero o un instrumento de medición similar, con una precisión de 0,5 mm.

2.2 Instrumento de medición para espesor

Micrómetro o instrumentos de medición similares con precisión de 0,01 mm.

2.3 Instrumento de medición para perpendicularidad

Un cuadro de metal que tiene dos brazos con dimensiones de referencia interior de (500 ± 1) mm. El ángulo recto entre los brazos debe tener una precisión de 0,1 mm en 500 mm. El cuadrado debe incorporar un calibre de dial o digital de precisión de 0,1 mm montado en el punto de referencia de 500 mm de uno de los brazos (ver figura 1).

NOTA: Un bloque adicional y galgas de espesores se pueden utilizar en lugar del calibrador de dial o del digital 3 MUESTRAS DE ENSAYO

Las muestras de ensayo se almacenan y se prueban en un entorno no destructivo dentro de los rangos de 15 ° C a 30 ° C y 25% a 75% de humedad relativa.

Las puertas que están diseñadas para ser acristaladas, deben suministrarse para las pruebas con todos los acristalamientos realizados de conformidad con las especificaciones del fabricante de la puerta.

4 PROCEDIMIENTO

4.1 Medición de altura y ancho

Medir, con una precisión de 1 mm, la altura y el ancho de cada hoja de la puerta a lo largo de las líneas a-a, b-b, c-c, y d-d paralelas a, y a (20 ± 5) mm de, cada borde, respectivamente (ver figura 2).

NOTA: En el caso de una hoja de puerta con los bordes solapados, las dimensiones de altura o ancho se deben medir a los bordes interiores de las aristas.

4.2 Medición de espesor

Medir el espesor en 6 puntos localizados (20 ± 5) mm de los bordes y en las posiciones indicadas en la figura 2, a una precisión de 0,1 mm.

NOTA: Si un punto de medida se produce cuando el espesor no es representativo de las puertas, por ejemplo, debido a perfiles de superficie, se permite el ajuste local de la posición de medición.

EXTRACTO

(7)

INFORMACIÓN COMPLEMENTARIA

Documento:

NTE INEN-ISO 6443

TÍTULO: HOJAS DE PUERTA – MÉTODO PARA LA MEDICIÓN DE LA ALTURA, ANCHO, ESPESOR Y PERPENDICULARIDAD

Código ICS:

91.060.50 ORIGINAL:

Fecha de iniciación del estudio:

2013-08-23

REVISIÓN:

La Subsecretaría de la Calidad del Ministerio de Industrias y Productividad aprobó este proyecto de norma

Oficialización con el Carácter de por Resolución No.

publicado en el Registro Oficial No.

Fecha de iniciación del estudio:

Fechas de consulta pública: 2013-09-05 al 2013-09-18

Comité Interno de: NORMAS SECTOR METALMECÁNICA

Fecha de iniciación: 2013-09-26 Fecha de aprobación: 2013-09-26 Integrantes del Comité Interno:

NOMBRES: INSTITUCIÓN REPRESENTADA:

Ing. Fausto Lara (presidente) Ing. Ulises Monar

Ing. Freddy Figueroa Ing. Miguel Salazar Ing. Hermel Vargas

Ing. Diego Cushi (Secretario Técnico) Ing. Margoth Casco

Arq. Francisco Ramírez Arq. Milton Sánchez Ing. César Cabrera

DIRECCIÓN DE NORMALIZACIÓN DIRECCIÓN ZONAL GUAYAS DIRECCIÓN ZONAL GUAYAS DIRECCIÓN DE NORMALIZACIÓN DIRECCIÓN DE NORMALIZACIÓN DIRECCIÓN DE NORMALIZACIÓN DIRECCIÓN DE NORMALIZACIÓN DIRECCIÓN DE NORMALIZACIÓN DIRECCIÓN DE NORMALIZACIÓN DIRECCIÓN ZONAL AZUAY

Otros trámites:

La Subsecretaría de la Calidad del Ministerio de Industrias y Productividad aprobó este proyecto de norma.

Oficializada como: Voluntaria Por Resolución No. 14046 de 2014-01-30 Registro Oficial No. 191 de 2014-02-25
