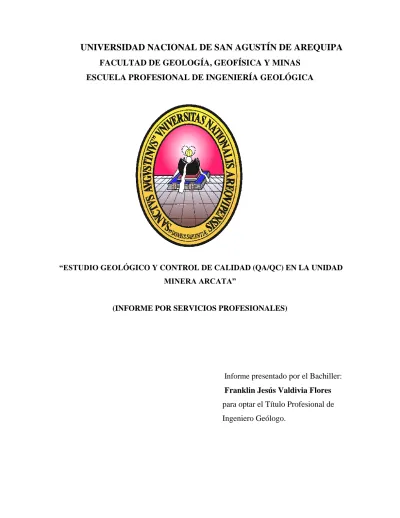

(1)UNIVERSIDAD NACIONAL DE SAN AGUSTÍN DE AREQUIPA FACULTAD DE GEOLOGÍA, GEOFÍSICA Y MINAS ESCUELA PROFESIONAL DE INGENIERÍA GEOLÓGICA. “ESTUDIO GEOLÓGICO Y CONTROL DE CALIDAD (QA/QC) EN LA UNIDAD MINERA ARCATA”. (INFORME POR SERVICIOS PROFESIONALES). Informe presentado por el Bachiller:. Franklin Jesús Valdivia Flores para optar el Título Profesional de Ingeniero Geólogo..

(2) AREQUIPA - PERÚ 2017 DEDICATORIA. Quiero dedicar esta tesis a dios, a mis padres Geovana y Frankly, porque ellos han dado razón a mi vida por sus consejos, su apoyo incondicional y su paciencia, todo lo que hoy soy es gracias a ellos.. Una deferencia muy especial a mi hermano Angel y mis tíos Ing. Daino Alarcón e Isacc Peña, quienes me apoyaron en este gran reto.. A mi esposa, ya que su amor y cariño son los detonantes de mi felicidad, de mi esfuerzo para buscar lo mejor para ustedes..

(3) AGRADECIMIENTO. La vida se encuentra plagada de retos y uno de ellos es la universidad. Tras verme dentro de ella, me he dado cuenta que más allá de ser un reto, es una base no solo para mi entendimiento del campo en el que me he visto inmerso, sino para lo que concierne a la vida y mi futuro.. Quiero agradecer profundamente a mi asesor el Dr. Edgar Gutiérrez por sus valiosas sugerencias, aportes y orientaciones, que me ha permitido culminar mi informe por Servicios Profesionales para optar el Título Profesional de Ingeniero Geólogo.. Le agradezco a mi institución y a los ingenieros de la Escuela Profesional de Geología por mi formación profesional, por sus esfuerzos para que finalmente pudiera graduarme como tal..

(4) RESUMEN. La zona de estudio se encuentra localizada en el distrito de Cayarani, Provincia de Condesuyos, Departamento y Región de Arequipa, se accede al yacimiento utilizando la pista asfaltada desde Arequipa, pasando por Sumbay, continuando por carretera afirmada a Caylloma y finalmente a la mina Arcata.. El relieve es accidentado a abrupto, con contrafuertes de pendientes fuertes, sus elevaciones constituyen el frente Oeste y Este de la Cordillera Occidental Andina, su topografía es de altiplanicies y cerros cuyas cabeceras son estrechas, la forma de los cerros son generalmente ovalados.. Las unidades litológicas reconocidas en la zona a nivel regional y hacia la base están constituidas por el Grupo Tacaza del Terciario Medio, la secuencia volcánica continúa con la formación Alpabamba, al final del Terciario Superior se emplaza el volcánico Sencca, entre fines del Terciario e inicio del Cuaternario se expone la facies volcánica del Grupo Barroso, culminando con la facies volcánica de la formación Santo Tomás, cubriendo a todas estas rocas se exponen los depósitos cuaternarios.. Localmente la geología de la mina está constituida por una serie de rocas volcaniclásticaspiroclásticos, derrames andesíticos, intrusión de pequeños diques y domos de composición riolítico, presentando asimismo rocas volcánicas post-minerales andesíticas- basálticas, cubriendo a todas estas rocas volcánicas se depositaron los materiales cuaternarios..

(5) Estructuralmente la zona está controlada por fallas, fracturas y diaclasas de dirección predominante NW-SE, paralelos al sistema andino, las fallas sirvieron de receptáculo a la mineralización, la mayoría de las vetas están emplazadas en fallas normales, el movimiento de estas fallas ha originado una fosa o graben cuyo desnivel llega hasta los 100 m. Las fracturas han sido formadas por esfuerzos tectónicos las cuales fueron rellenadas posteriormente.. La mineralización de la zona ocurre en vetas, constituida por una serie de vetas mineralizadas con contenido de oro y plata, la mineralización de mena del horizonte de metales preciosos y básicos muestra un intervalo vertical de aproximadamente 300 m, empieza en cota 4600 a 4450 m.s.n.m., y una extensión lateral de 1,500 a 2,500 m.. El muestreo en interior mina aplicando el QA/QC ha permitido garantizar mitigar los errores aleatorios, como se ha logrado optimizar los procesos analíticos, que han permitido un buen ensayo de laboratorio y que sirvieron para obtener el cálculo de recursos y de reservas del yacimiento, logrando efectuar un buen control de calidad o QA/QC para obtener una precisión del muestreo y análisis respectivo, siendo el muestreo representativo, los estándares de control de calidad se aplicaron para monitorear la exactitud del análisis y detectar las parcialidades analíticas..

(6) INDICE. RESUMEN. CAPÍTULO I INTRODUCCION. 1.1.- Planteamiento del problema. 01. 1.2.- Formulación del problema. 02. 1.3.- Justificación del problema. 02. 1.4. -Alcances y limitaciones. 03. 1.5.- Objetivos. 03. 1.6. Hipótesis. 04. 1.7.- Variables. 04. 1.8.- Curriculum Vitae. 05. ULO II MARCO TEORICO 2.1.- Descripción geográfica. 10. 2.1.1.- Ubicación. 10. 2.1.2.- Accesibilidad. 12.

(7) 2.1.3.- Historia de la mina. 13. 2.1.4.- Relieve. 14. 2.1.5.- Geomorfología. 14. 2.1.5.1.- Unidades geomorfológicas. 15. 2.1.6.- Clima. 16. 2.1.7.- Drenaje. 16. 2.1.8.- Flora y fauna. 17. 2.2.- Geología Regional. 18. 2.2.1.- Estratigrafía. 18. 2.2.1.1.- Grupo Tacaza. 18. 2.2.1.2.- Formación Alpabamba. 20. 2.2.1.3.- Volcanico Sencca. 20. 2.2.1.4.- Grupo Barroso. 21. 2.2.1.5.- Volcánico Santo Tomás. 22. 2.2.1.6.- Depósitos cuaternarios. 23. 2.2.1.6.1.- Depósitos glaciares. 23. 2.2.1.6.2.- Depósitos aluviales. 23. 2.3. Geología local. 26. 2.3.1. Estratigrafía. 26. 2.3.1.1. Grupo Tacaza. 26. 2.3.1.1.1.- Rocas volcaniclásticas -piroclásticos. 27. 2.3.1.1.2.- Flujos andesíticos. 28. 2.3.1.1.3.- Diques. 29. 2.3.1.1.4.- Domos riolíticos. 30. 2.3.1.2. Grupo Barroso. 30. 2.3.1.3.- Depósitos cuaternarios. 31. 2.3.2.- Geología estructural local. 32. 2.3.2.1. Modelo estructural. 34. 2.3.3.- Geología económica. 35. 2.3.3.1.- Mineralización. 36.

(8) 2.3.3.2.- Mineralogía. 37. 2.3.3.3.- Estructuras mineralizadas. 38. 2.3.3.4.- Tipo y origen del yacimiento. 40. 2.3.3.5.- Paragénesis de la veta. 41. 2.3.3.6.- Alteraciones hidrotermales. 42. 2.3.3.6.1.- Alteración argílica. 42. 2.3.3.6.2.- Silicificación. 43. 2.3.3.6.3.- Propilitización. 44. CAPITULO III METODOLOGIA 3.1.- Nombre del método. 45. 3.2.- Fundamento. 45. 3.3.- Procedimiento. 45. 3.3.1.- Mapeo geológico. 46. 3.3.2.- Muestreo. 47. 3.3.2.1.- Finalidad del muestreo. 47. 3.3.2.2.- Aplicación del muestreo. 48. 3.3.2.2.1.- Muestreo por canales. 49. 3.3.2.3.- Ventana del programa GEM. 51. 3.3.3.- Control de calidad (QA/QC). 54. 3.3.3.1.- Procesos para realizar un buen control de calidad. 55. 3.3.3.2.- Inserción de material QA/QC. 56. 3.3.3.3.- Los estándares de control de calidad. 57. 3.3.3.4.- Fallas y correcciones del QA/QC. 59. 3.3.3.5.- Administración de la base de datos. 60. CAPITULO IV RESULTADOS 4.1.- Resultados. 61.

(9) 4.1.1.- Resultados de la Geología Distrital. 61. 4.1.2.- Control de Calidad de la Unidad Operativa Arcata. 64. 4.1.3.- Resultados del Ore Control. 70. 4.1.4.- Resultados de la dilución. 75. CONCLUSIONES. 77. RECOMENDACIONES. 79. BIBLIOGRAFÍA. 80.

(10) CAPITULO I INTRODUCCION. 1.1.- PLANTEAMIENTO DEL PROBLEMA. Uno de los factores más importantes dentro de un proyecto minero está relacionado directamente en el valor de los minerales económicos determinados en un yacimiento y el contenido de sus metales, considerando sus recursos y reservas, basados en el análisis que deben ser exactos y precisos, asegurando que los ensayos de laboratorio sean de la más alta calidad.. En el trabajo por servicios profesionales realizado en la mina Arcata se ha planteado el control y aseguramiento de la calidad considerando para ello el estudio litológico y geoeconómico, para que en base a ello se pueda realizar el trabajo de muestreo, tratando de efectuar la evaluación del yacimiento, y mejorar la extracción del mismo mediante un buen control de calidad.. Se deberá recopilar, revisar y evaluar la información cartográfica, geología económica y demás información técnica útil disponible de cada una de las zonas de trabajo y con base en ella, elaborar el respectivo diagnóstico, para que pueda elaborarse el plan detallado del. 1.

(11) trabajo y el plan de control de calidad, con su respectivo informe diagnóstico, recolectar asimismo las muestras de del yacimiento mediante el muestreo por canales de acuerdo a las normas establecidas en cada uno de los sitios programados en el diseño de la red de muestreo.. 1.2.- FORMULACION DEL PROBLEMA. Los conceptos y métodos que se plantean en el presente trabajo, ayudarán a responder una serie de preguntas como son: ¿Se podrá determinar el tipo de exploración geológica, y de mineralización de la mina Arcata?, ¿cada cuántos metros debemos muestrear una veta”?, ¿a qué distancia debemos ubicar los canales de muestreo para que nos brinden la mejor información y con el menor error?, ¿es mejor muestrear por canales?, ¿cómo disminuir los costos en una campaña de exploración sin afectar el nivel de información?.. 1.3.- JUSTIFICACION DEL PROBLEMA. Durante los últimos años, los principales centros mineros han establecido estrictas normativas con la finalidad de elevar y uniformar los estándares de trabajo, conducentes a la correcta estimación de recursos y reservas minerales, como al Aseguramiento y Control de la Calidad (QA/QC por sus iniciales en inglés) relacionada con la exploración geológica y minera, tendiendo a presentar los principios y las prácticas de QA/QC, como el procesamiento de los datos de control de calidad. Esta aplicación se da en la exploración geológica y minera, analizando asimismo las principales fuentes de error en la práctica geológica, con énfasis en el muestreo, la preparación y análisis de las muestras. Además, planearán una serie de procedimientos de control y los métodos gráficos.. 2.

(12) 1.4.- ALCANCES Y LIMITACIONES. Se va a conocer los procesos que intervienen y afectan la calidad del muestreo en interior mina, para aplicar los métodos necesarios para el mejor uso de los recursos, y al más bajo costo posible, resolviendo de esta manera los problemas que se suscitan en una buena recuperación del mineral.. Las limitaciones se dan en que los controles de calidad no se aplican a todas las vetas que se exponen en la mina, debido a que algunos tajos se encuentran sin acceso, como también no se ha efectuado un mapeo geológico integral subterráneo debido a la labor desempeñada por el suscrito que escapa a su labor de trabajo, debiendo plantearse todas esta limitaciones como temas de investigación complementarias.. 1.5.- OBJETIVOS. 1.5.1.- OBJETIVO GENERAL 1. Realizar el estudio geológico y control de calidad (QA-QC), en U.M. Arcata.. 1.5.2.- OBJETIVOS ESPECIFICOS. 1. Determinar el comportamiento mineralógico de la mina. 2. Dar a conocer la importancia del control de calidad que se realiza en la Unidad Operativa Arcata y sus características geológicas más importantes. 3. Mantener el permanente control de la calidad de nuestro producto, proyectar sus variaciones y mejoras, así como coordinar las acciones correctivas oportunamente. 4. Monitoreo de las actividades de muestreo de U.M. Arcata, mitigar los errores aleatorios del muestreo inicial insitu hasta su beneficio en planta.. 3.

(13) 5. Programar los mecanismos adecuados de control de la calidad del mineral producido de la mina y su dilusión. Este trabajo incluirá su interpolación y configuración en una base de datos de muestreo de mina y de cores. 6. Presentar este Informe por Servicios Profesionales a la Facultad de Geología, Geofísica y Minas para optar el Título Profesional de Ingeniero Geólogo.. 1.6.- HIPOTESIS. Al aplicar la calidad de control, se va a obtener un mejor conocimiento de las diferentes ocurrencias de mineralización y alteración, determinando una mejor comprensión de las vetas emplazadas y que conforman el yacimiento de la mina Arcata, lo que va a permitir posteriormente continuar en la mina con las etapas de exploración a profundidad y determinar su potencial económico.. Para determinar el espaciamiento óptimo entre cualquier tipo de muestras, se deben realizar pruebas sistemáticas entre un conjunto de datos a diferentes distancias o mallas de muestreo posibles, siendo lo ideal contar con muestreos pilotos de alta densidad de una zona característica o representativa del área de estudio.. 1.7.- VARIABLES. Evaluación litológica, estructural y económica. Método de evaluación del muestreo. Método de evaluación del Ore Control (control de calidad).. Variable Independiente:. La geología y control de calidad de la mina Arcata comprendiendo su litología, yacimientos minerales. 4.

(14) Variable dependiente:. El muestreo sistemático y control de calidad u Ore Control para mejorar la recuperación mineral.. 1.8.- CURRICULUM VITAE. FRANKLIN JESUS VALDIVIA FLORES AV. MALECON ARICA A-38 AMPLIACION PAUCARPATA – AREQUIPA      . Teléfono Fecha de Nacimiento DNI. Estado Civil Brevete E-mail. : : : : : :. 054 – 338573 / 958568831/ 978303887 21 De Octubre de 1981 41492743 Conviviente AIII- C [email protected]. OBJETIVO  Aplicar el conocimiento teórico científico de los principios para el diseño y la tecnología para así recuperar y explotar los recursos naturales. . Ejercer la profesión con excelencia, alcanzando un alto nivel de competencia en la solución de los problemas de las diferentes áreas de los mercados laborales, independientemente de que sean locales, nacionales o internacionales.. . Ser un profesional responsable de la planificación, organización, dirección y control de los proyectos y operaciones mineras, subterráneas y de cielo abierto, de manera racional, segura, económica, con preservación del medio ambiente y respeto a las relaciones comunitarias.. PERFIL PROFESIONAL  Bachiller en Ingeniería Geológica con conocimientos y experiencia en minería. subterránea.. 5.

(15)  Responsable con iniciativa propia con facilidad para trabajar en equipo. Preparado. para trabajar bajo presión, con habilidad para determinar prioridades, programar trabajos y cumplir con metas propuestas por la empresa.  Habilidad para establecer y mantener contactos de primer nivel. Comprometido con. el desarrollo y crecimiento de la empresa.. ESTUDIOS REALIZADOS  PRE UNIVERSITARIOS.  Preparación de muestras en secciones delgadas. En la UNSA a cargo del Ing.. Guido Salas Junio del 2005  Construcción y monitoreo de Botaderos de desmonte”, Arequipa, 10 de junio 2005.  Curso “Gestión Ambiental en trabajos con uso de explosivos industrialesvibraciones”, Arequipa, 26-27 de agosto 2004.  POS UNIVERSITARIOS      . Diplomado virtual en geología de minas en el instituto INTERCADE. Año 2012 Capacitado en curso taller supervisores altamente eficaces (SAE) Aid. Consulting. Diplomado en seguridad minera IDG. Instituto de Desarrollo Gerencial XV CONGRESO PERUANO DE GEOLOGIA: 27 de Septiembre – 01 Octubre del 2010. GEOSUR I congreso de geología del sur del PERU - Arequipa Octubre del 2009 Seminario: “la minería actual en la globalización y competividad hacia el desarrollo sostenible de la sociedad” realizado del 2 al 4 de diciembre del 2007.. GRADO ACADÉMICO  UNIVERSIDAD NACIONAL DE SAN AGUSTIN DE AREQUIPA  Escuela profesional de Geología. Bachiller en geología. CURSOS Y SEMINARIOS  Vulcanología Física. – Octubre del 2016  Participación en las pruebas ORE SORTING EN TOMRA ALEMANIA; septiembre 2016; prueba de selección de mineral y desmonte.  Gestión del cambio. Arequipa Diciembre del 2015 GRUPO CONSULTA  Negociación y persuasión Arequipa Noviembre del 2015 GRUPO CONSULTA. EXPERIENCIA PROFESIONAL. 6.

(16) DICIEMBRE – 2012; ACTUALMENTE: CIA MINERA ARES – GRUPO HOCHSCHILD UO ARCATA  GEÓLOGO DE SECCION – ORE CONTROL: responsable del mapeo geológico interior mina, muestreo por canales e interpretación de estructuras.       . Control de dilución de tajos en explotación. Control de QA-QC Coordinar con mina y planeamiento los tajos a explotar. Elaboración e interpretación de secciones Control de ley programada semanal y/o mensual. Cubicación de reservas. Encargado de capacitar al personal a cargo en diferentes temas de seguridad (de acuerdo a la labor que se desempeñe)  Capacitado en DS-055-2010 COMPAÑÍA MINERA ARCATA.. MAYO – 2011; NOVIEMBRE 2012:COMPAÑÍA MINERA PODEROSA Geólogo de área - Exploraciones:  Mapeo superficial del área de estudio a escala 1: 5000; 1:25000; 1:10000  Supervisor de perforación diamantina.  Mapeo geológico y logueo geológico; descripción litológica, mineralización y alteración.  Supervisión de Muestreo por canales.  Supervisión de Trincheras.  Muestreo en sedimentos y rocas.  Geólogo de área, mapeo geológico interior mina, muestreo e interpretación de estructuras.  Control de dilución OREC ONTROL.  Control de QA-QC  Elaboración de planos geológicos, litológicos, levantamiento topográfico interior mina (Wincha y Brújula)  Capacitación al personal a cargo en diferentes temas de seguridad (de acuerdo a la labor que se desempeñe)  Capacitado en DS-055-2010 COMPAÑÍA MINERA PODEROSA SAC. - Salud Ocupacional y primeros auxilios Gestión de seguridad y salud - Investigación y reporte de incidentes - Inspecciones de seguridad - Identificación de peligros, evaluación y control de riesgos - Legislación y seguridad minera. JULIO 2010 – MARZO 2011 GRUPO DYNACOR Geólogo de exploraciones  Mapeo superficial del área de estudio a escala 1: 500  Supervisor de perforación diamantina. Proyecto Tumipampa – Abancay  Muestreo por canales  Logueo geológico y geotécnico.  Muestreo en sedimentos y estructuras. 7.

(17)  Geólogo supervisor de labores subterráneas, Minera Veta Dorada S.A.C.. (Grupo Dynacor)  Elaboración de planos (geológico, muestreo, alteraciones)  Supervisor de perforación diamantina en proyecto de cobre, exploraciones. Tumipampa – Abancay,  Levantamientos topográficos interior mina (wincha y brújula).  Mapeo geológico superficial y subterráneo de estructuras mineralizadas.  Acopio de mineral aurífero y cuprífero en diferentes departamentos del Perú (ZONA. SUR, SIERRA SUR Y NORTE DEL PERU), trato y buenas relaciones con mineros artesanales.  Conocimiento de comercialización de minerales auríferos. JULIO 2009 – JUNIO 2010 CIA CASADEN Geólogo de exploraciones  Mapeo superficial del área de estudio y alrededores.  Supervisor de perforación diamantina. Proyecto Tumipampa  Muestreo sistemático; en sedimentos y estructuras  Logueo de litológico y geotécnico.  Programación de posibles sondajes.  Geólogo supervisor de labores subterráneas, Compañía Casaden S.A.C. (Grupo Dynacor)  Elaboración de planos (geológico, muestreo, alteraciones)  Levantamientos topográficos interior mina (wincha y brújula).  Mapeo geológico superficial y subterráneo de estructuras delgadas en la franja del Batolito de la Costa.  Acopio de mineral aurífero y cuprífero en diferentes departamentos del Perú (ZONA SUR, SIERRA SUR Y NORTE DEL PERU), trato y buenas relaciones con mineros artesanales.  Conocimiento de comercialización de minerales auríferos. MARZO 2007 - JUNIO 2009 Grupo Dynacor.  Geólogo supervisor de labores subterráneas, muestreo, mapeo empresa minera DYNACOR DEL PERU S.A.C (minería subterránea - aurífera) Enero 2007 – Junio del 2009.  Mapeo geológico subterráneo y sperficie, elaboración de planos litológicos,. estructurales, secciones longitudinales y transversales  Acopio de mineral aurífero y cuprífero en diferentes departamentos del Perú (ZONA SUR, SIERRA SUR Y NORTE DEL PERU), trato y buenas relaciones con mineros artesanales.  Conocimiento de comercialización de minerales auríferos y cupríferos HABILIDADES  Jugador de futbol de 1ra división.  Dominio en MS-Office XP. 8.

(18)      . Curso de Internet. Dominio del Idioma Inglés a Nivel intermedio. Dominio Intermedio de AutoCad. Dominio Intermedio de Arcgis Dominio básico de Minesigth Facilidad de Comunicación, Creatividad e Iniciativa.. REFERENCIAS . . Ing. Roger Aroni Barrios. Geólogo sénior de exploraciones CIA MINERA ARES Cl : 945259112 Ing. Luis Leon Huarac. Superintendente de geologia CIA MINERA ARES UO. ARCATA – UO. SAN JOSE ARGENTINA Cl : 959582431. . Magister Carlos Ore Sánchez JEFE DE EXPLORACIONES – COMPAÑÍA MINERA PODEROSA Cl : 954177114. . Ing. Jaime Suni Chambi JEFE DE ACOPIO COMPAÑÍA MINERA PODEROSA Cl : 989211518. . Ing. Milguar Vizcarra Arana JEFE DE ACOPIO GRUPO DYNACOR Minera Dynacor S.A.C. – Compañía Casaden SAC. – Minera Vera Dorada Teléfono: 956623958 Tl. Of. : 056521142 : 056522920. . Ing. Daino Alarcón Méndez. Consultor geofísico en aguas subterráneas y geotecnia. Teléfono: 01-994706916. . Ing. Miguel Manrique Lazo. Catedrático de la Facultad de Geología, Geofísica y Minas. Universidad Nacional de San Agustín Teléfono: 054-224941- 054-959386087. . Ing. Luis Delgado Barriga. Proyectos ingenieriles & ingenieros asociados Teléfono: 054-273322 - 054-959929461 9.

(19) CAPITULO II MARCO TEORICO. 2.1.- DESCRIPCION GEOGRAFICA. 2.1.1.- UBICACIÓN. El yacimiento de Arcata se encuentra localizado políticamente en el distrito de Cayarani, provincia de Condesuyos, departamento de Arequipa. Se ubica dentro del Flanco Occidental de la Cordillera Occidental de los Andes del Sur del Perú, al NE del nevado Coropuna y a 175 km al NE en línea recta de la ciudad de Arequipa, Se encuentra delimitado dentro de las siguientes coordenadas UTM:. 8575857587 N 74674654745E. Datum 19 S, WGS 84, Zona Sur.. La altitud promedio en la que se encuentra la zona es de 4,600 m.s.n.m.. 10.

(20) 11.

(21) 2.1.2.- ACCESIBILIDAD. El distrito minero es accesible desde la ciudad de Arequipa por una carretera asfaltada en su primer tramo hasta Sumbay en su totalidad afirmada, cubriéndose desde Arequipa 307 km en los tramos siguientes: Arequipa- Sumbay. 80 km, carretera asfaltada. Sumbay - Caylloma. 307 km, carretera afirmada.. Caylloma - Arcata. 110 km, carretera afirmada.. El tiempo de viaje desde Arequipa hasta la unidad minera Arcata es de aproximadamente 11 horas.. También se puede acceder vía aérea desde Lima hasta la mina Orcopampa, con un tiempo promedio de dos horas de vuelo, de ahí se continúa vía terrestre hacia la mina Arcata.. Figura N° 1.1.- Imagen satelital con la localización de la accesibilidad a la zona de estudio. 12.

(22) 2.1.3.- HISTORIA DE LA MINA. El Grupo Hochschild realizó los primeros reconocimientos geológicos de las estructuras de Arcata en 1954 a través de la compañía, denominada Compañía de Minas del Perú. Los muestreos efectuados en las labores antiguas, revelaron altos valores de plata, sin considerar estimación alguna de mineral potencial que permitiera justificar la inversión en un programa de explotación detallado. Es precisamente esta compañía que solicitó los denuncios más extensos: Calvario I, Calvario II, Calvario III y Calvario IV, superpuestos a los denominados: Fundición, Macarena y otros.. En el año de 1954 se empezó a consolidar la propiedad minera, iniciándose el programa de exploraciones en 1958, el desarrollo y las preparaciones mineras comenzaron a partir de 1961 en las vetas Baja, Alta y Marión. En 1962 se llegó a estimar reservas de mineral del orden de 23,400 TM con 15.61 Ag oz/TM y 1.44 Au g/TM, que justificó la instalación de una planta concentradora de 50 TM/día de capacidad, que inició sus operaciones a fines de 1964 estimando reservas adicionales que alcanzaron 135,000 TM con 20.2 oz Ag/TM y 1.3 g Au/TM; calculándose las reservas potenciales en un millón de toneladas. La capacidad de tratamiento de planta concentradora se incrementó en ese mismo año a 150 TM/día.. Como resultado del éxito alcanzado con la explotación y desarrollo, la producción minera comenzó a incrementarse gradualmente en forma significativa; la capacidad de tratamiento se elevó en 1971 a 250 TM/día y en el año 1975 a 500 TM/día; siendo a la fecha, más de 1500.0 TM/día, para cuya operación se cuenta con una reserva de mineral de 858.368 TM, con 12.2 oz.Ag/TM. A causa de su yacimiento en vetas, el método de explotación subterráneo es de corte y relleno ascendente con una extracción del mineral por métodos convencionales y mecanizados. La planta opera con un concentrador para la producción de concentrado de plata y de oro. El concentrador por flotación de la planta puede tratar 2000 toneladas de mineral/diario. Se prevé que a. 13.

(23) partir de finales de Noviembre tratará 2500 toneladas de mineral/diarias. En 2015 Arcata produjo 5,673.78 millones onzas de plata y 16,469 mil onzas de oro.. 2.1.4.- RELIEVE. Geográficamente el área está representada por los contrafuertes occidentales más altos de la Cordillera Occidental Andina. Sus cotas se hallan entre los 4,000 y los 5,400 m. de altitud y en ella, se reconoce así a las elevaciones y cumbres que constituyen tanto al frente Oeste como Este de la Cordillera Occidental Andina, presentan una topografía relativamente heterogénea; por encima de las pampas y altiplanicies las que se encuentran arriba de los 4,800 m.s.n.m. Las formas son un tanto ovaladas, con pendientes relativamente abruptas formando una faja de cordilleras altas de rumbo NO-SE y que alcanzan su máxima expresión en los Nevados de Cullpacucho, Minasmiyoc, Huaytane, Chancauña, Huayunca, Huaña y Crespo, cuyas cumbres pasan los 5,200 m.s.n.m.. 2.1.5.- GEOMORFOLOGIA. Las características litológicas de las rocas de la zona, así como la erosión e intemperización, y el carácter estructural debido a la intensa actividad tectónica definido por la presencia de fallas, fracturas y diaclasas, ha permitido una morfología muy peculiar. La geomorfología del área es el resultado de las características litológicas de las unidades rocosas y del cuadro estructural generado por la intensa actividad tectónica pre y post-magmática que sufrió la región.. La acción erosiva del área debido al clima reinante ha permitido la fragmentación de los afloramientos rocosos principalmente los que se ubican en las cumbres, se presenta en forma de bloques, asimismo ha conformado extensas superficies con perfiles. 14.

(24) abruptos, y zonas de penillanuras. Se ha podido determinar las principales unidades geomorfológicas: Altas Cumbres, peneplanicies y zonas volcánicas.. 2.1.5.1.- UNIDADES GEOMORFOLOGICAS. Se diferenciaron las siguientes unidades geomorfológicas:. a. Altas Cumbres Se encuentran bordeando en dos alineamientos paralelos de orientación NW presentando cotas que varían entre 4800 a 5200 m.s.n.m. Se exponen principalmente hacia el norte de la zona de estudio alrededores de la mina Arcata. Estas se caracterizan por un relieve agreste y zonas de fuerte pendiente las que fueron modeladas por los distintos factores de erosión.. b. Peneplanicie Se presenta hacia el NE del yacimiento aproximadamente a 5,150 m.s.n.m. constituida por la unidad del barroso principalmente por andesitas basálticas gris oscuras a violáceas con bordes de pendientes abruptas y presentando disyunción columnar en estas áreas.. c. Zonas Volcánicas Ocupan las partes más altas de la zona de estudio, generalmente de forma irregular, formando diferentes aparatos volcánicos, existiendo geoformas controladas por su naturaleza litológica característica del cerro Farallón, de superficie ondulada y pendientes abruptas, otras geoformas presentes son los domos que se encuentran al SE con formas de cuerpos circulares.. 15.

(25) 2.1.6.- CLIMA. Tiene un clima típico de la región Puna con precipitaciones en forma de nevada y granizo durante los meses de Diciembre a Marzo y frígido entre los meses de Abril a Noviembre registrándose las más bajas durante el mes de Junio, la precipitación promedio anual es de 69.7 mm., y la temperatura oscila entre 12° a -26° C.. El clima como en toda zona alta, es frío y seco, variando en intensidad de acuerdo a las áreas geomorfológicas. Así en las altiplanicies y zonas altas de volcanes, el clima es frígido, con temperatura que en invierno llegan hasta los 10° bajo cero (en la madrugada), llegando las máximas hasta aproximadamente 10° a medio día. Los vientos que azotan estas pampas son fríos, contribuyendo a un clima helado. Las heladas (bajas de temperatura) por debajo de 0°, se producen desde el atardecer hasta el amanecer (aproximadamente hasta las 9 de la mañana); las precipitaciones todas son en forma de nieve y en cualquier época del año, siendo más intensas entre Diciembre y Abril. Con estos cambios bruscos de temperatura, las rocas sufren un resquebrajamiento en lajas por efecto físico-mecánico, las que en muchos sectores se ven como escombros.. El clima en la zona cordillerana es también frígido, pero se ve algo atemperado durante el día, cuando el sol es franco, especialmente en los valles donde a medio día se siente un clima que puede ser hasta caluroso.. 2.1.7.- DRENAJE. La Línea Divisoria Continental al dividir las aguas que van al Pacífico de las que van al Atlántico, separan los dos sistemas de recolección nacidos de nevados y lagunas ubicados en la parte más alta del área de estudio. Las direcciones que toman los ríos y riachuelos, están marcadas por el rumbo que toma la línea divisoria. Así en el cuadrángulo de Chulca que tiene rumbos Oeste-Este, los ríos al discurrir corren al Norte y al Sur, mientras que en el. 16.

(26) cuadrángulo de Cayarani, donde la Divisoria tiene rumbo Noroeste-Sureste los ríos al discurrir van al Norte y al Sur.. El principales río recolector de las aguas de la zona lo constituye el río Cayarani que nace en las alturas de la Laguna de Cacansa, Millomayo, Chillinga y Umajala, corre con rumbo de Sur a Norte pasando por el pueblo de Cayarani, y 8 Km más abajo en el pueblo de Esquina toma el nombre de río Velille, uniéndose a otros riachuelos menores para seguir al noreste. El otro colector de importancia es el río Santo Tomás, que se forman por la unión de los ríos Senjahuayjo y Yavinamayo y más abajo a la altura del pueblo de Lique el río Masjo. Todas estas uniones se ubican en el extremo norte de la hoja de Cayarani, pasando a la hoja de Santo Tomás con el mismo nombre. Estos ríos constituyen parte de la cuenca del río Apurímac.. 2.1.8.- FLORA Y FAUNA. La vegetación en las zonas altas, mesetas y punas está constituida por la tola. En las laderas hay mayor desarrollo de ichu y en algunos sectores del valle bosques de quinuales. La flora de la zona presenta pequeños cactus, pastizales secos y en su mayoría la fauna de la zona presenta animales como las vizcachas, guanacos, vicuñas, así mismo ganado ovino y vacuno.. La agricultura mayormente está concentrada en los valles de Cayarani; Santo Tomás, así como a otros valles estrechos como el de Chulca, donde el clima permite cultivar la papa, habas, maní y forrajes.. 17.

(27) 2.2.- GEOLOGIA REGIONAL. El yacimiento de Arcata se encuentra localizado en el segmento sur de la Cordillera de los Andes, donde afloran rocas volcánicas Cenozoicas genéticamente relacionadas con varios yacimientos epitermales de Plata y Oro existentes en el área tales como Caylloma, Sucuytambo, Orcopampa, Ares, entre otros.. Las unidades estratigráficas reconocidas en la zona de estudio, corresponden en orden cronológico, las más antiguas al Cenozoico, representadas por los volcánicos del Grupo Tacaza pertenecientes al Terciario Medio, estos nos indica la ausencia del Terciario Inferior, debido probablemente a que ésta área permaneció emergida no habiendo deposición durante el Cretáceo Superior y Terciario Inferior. Desde el Terciario Medio, la secuencia volcánica es continua y así sobre la gruesa serie del Tacaza dividida en varias unidades locales, se tiene a la Formación Alpabamba y luego encima se ha reconocido facies tobáceas equivalentes a la Formación Sencca, seguido de facies explosivas y efusivas equivalentes al Grupo Barroso, culminando los volcánicos con derrames lávicos de la formación Santo Tomás del Cuaternario. Los depósitos aluviales en parte se encuentran cubiertos por los derrames lávicos más recientes.. 2.2.1.- ESTRATIGRAFIA. 2.2.1.1.- GRUPO TACAZA. Está constituido litológicamente por rocas de composición riodacítica, tobas riolíticas y andesíticas.. Constituidas por estructuras sub horizontales de composición Andesíticas, las rocas que conforman este grupo yacen en discordancia angular sobre sedimentos cuarcíticos, lutíticas del Grupo Yura que no aflora en la zona.. 18.

(28) En la zona de estudio presenta afloramientos muy conspicuos, con un espesor que se estima entre 500 a 700 m., constituido en un 80% por volcánicos piroclásticos y un 20% por lavas y sedimentos lacustrinos.. En el cuadrángulo de Orcopampa, Caldas J. (1993) lo denomina Serie Orcopampa teniendo sus mejores exposiciones en la mina del mismo nombre de donde se prolonga en el sector norte de este cuadrángulo a la mina Arcata (sector sur del cuadrángulo de Cayarani), con una secuencia inferior constituida por paquetes de aglomerados o brechas de tobas que tienen una matriz de ceniza fina poco consolidada, con clastos mayormente de tobas de variados tamaños, siendo su composición dacítica. Aparecen intercalaciones de lavas andesítica-basálticas que se pierden lenticularmente Le siguen hacia arriba una gruesa acumulación de andesitas en capas medianas, las que han sido intruidas por diques felsíticos (especialmente cuarzo) que al parecer son los portadores de la mineralización en la mina Arcata. Estos diques forman farallones y estructuras sobresalientes con paredes verticales siguiendo un rumbo de N 45° E, que coinciden con la dirección del fracturamiento y fallamiento en el área. Encima de las andesitas, vienen tobas con minerales ferromagnesianos oxidados que le transmiten una coloración rojiza.. En su parte suprior, las tobas son riolíticas de color rosado a veces rojizo por la alteración de los ferromagnesianos, mostrando formas topográficas suaves.. De acuerdo a su posición estratigráfica, la correlación en áreas vecinas como Orcopampa y zonas aledañas, dataciones radiométricas realizadas por Noble D. (1974) con el método K/Ar, dan edades de 19.5 m.a. y 18.9 para tobas de la parte inferior y superior, respectivamente, por todo ello se le asigna una edad Oligoceno Superior Mioceno.. 19.

(29) 2.2.1.2.- FORMACIÓN ALPABAMBA. Constituido por andesitas, dacitas, aglomerados y tobas. Andesitas de color gris verdoso, rojo ocre; Dacitas de color gris claro; tobas de composición variado (andesita, riodacita y dacita) de color verde claro; Brechas Volcánicas (Andesíticas) de color verde y Aglomerados de color verde y marrón.. En la parte superior de la secuencia, se encuentran brechas volcánicas oscuras de composición andesítica a dacítica, con elementos angulosos en los que se observan feldespatos caolinizados y ferromagnesianos oxidados que le transmiten a la roca un marcado color rojizo oscuro, como si fuera un sombrero de fierro.. Edad y Correlación.-En el cuadrángulo de Orcopampa, Noble D. (1972) ha datado entre 10 y 13 m.a., las tobas altas ubicadas al Noroeste de Andahua y que parecen corresponder a la Formación Alpabamba, lo que la hace correlacionable con la Formación Huaylillas del área de Pachía y Palca que tiene edades similares, y con la Formación Caudalosa del área de Castrovirreyna.. 2.2.1.3.- VOLCANICO SENCCA. El Volcánico Sencca presenta la siguiente litología de piso a techo.. a) Tobas lapillíticas: Los afloramientos de estas rocas son escasos, se presentan en delgados horizontes en las laderas del rio Cochasiqui. Litológicamente consiste de tobas blanco amarillenta de composición Dacítica.. 20.

(30) b) Andesitas porfiríticas: Son flujos de lavas de composición andesítica con variaciones a dacitas muy localmente, presentan textura porfirítica con abundantes fenocristales de plagioclasa tabular y minerales ferromagnesianos, son de color gris oscuro.. La edad del Volcánico Sencca, ha sido establecida con variaciones que van entre los 3 m.a. en Arequipa 4.9 y 5.2 y 10.5 m.a. en el centro del Perú.. 2.2.1.4.- GRUPO BARROSO. Este grupo de roca es la que tiene la más amplia distribución. Cubren la mayor parte de los afloramientos mineralizados en la Mina Arcata y alrededores.. Son derrames lávicos afaníticos gris azuladas a rojizas, con estructura fluidal, y vesículas orientadas según la dirección del flujo. La roca contiene pequeñas cantidades de azufre, esporádicamente geodas de cuarzo o calcita. Se presentan en bancos gruesos. Por efectos de disyunción laminar, se han fracturado en lajas que al desprenderse han formado suelos de fragmentos angulares de aspecto ruinoso.. En los denuncios Claudia 46 y 47 ocurren derrames lávicos de andesita porfirítica de grano grueso con fenocristales de plagioclasa y hornblenda, con tonalidades verdes y violetas y con geodas de cuarzo o calcita.. Barroso inferior Esta serie constituida por lavas y tufos representando una destacada altiplanicie por debajo de las lavas oscuras de la serie superior. En el sector Noreste de Cayarani, se observa en forma nítida una discordancia angular con el Tacaza y en otros sectores al Sur, así como sobreyace en forma paralela al Volcánico Sencca. La secuencia tufácea está conformando zonas de altiplanicies por su configuración litológica.. 21.

(31) Barroso superior Estas secuencias de magmas lávicos, constituyen cuerpos tabulares que se extiende en algunas partes en forma continua y que se han derramado siguiendo una morfología pre existente sobre peneplanicies que han tenido ligeras pendientes, de allí la horizontalidad de las capas.. Presenta tonalidades generalmente oscuras, grises oscuras y negras, esta unidad se caracteriza por ser de composición andesítica y que va gradando a una roca volcánica basáltica y dacítica, la textura es de tipo microcristalina, asimismo presentan. pequeños. ferromagnesianos. fenocristales. presenta. augita. de y. plagioclasas, hornblenda. de. como. minerales. formas. alargadas. principalmente.. 2.2.1.5.- VOLCANICO SANTO TOMAS. Se trata de un pequeño derrame lávico que se manifiesta al suroeste de la mina Arcata, en la quebrada Angostura, es un afloramiento elongado de dirección nortesur, y que se ha depositado encima de la formación Alpabamba, siendo consideradas emanaciones o flujos Pleistocénicos de masas consolidadas, la tonalidad que predomina es negro oscuro, de textura porfirítica muy fina de composición andesítica, con alto contenido de plagioclasas, con presencia de cristales negros brillantes a manera de escamas, pudiendo ser biotita y otros de brillo metálico pudiéndose ser magnetita, presenta asimismo sílice opalino oscuro.. Se puede localizar en el sector de Santo Tomás series volcánicas escoriáceas gris oscuras, de aspecto esponjoso con presencia de oquedades o vacuolas orientadas marcando una dirección de flujo.. 22.

(32) De acuerdo a su posición sobre superficies pleistocénicas, se les atribuye coetáneos a la acción pleistocénica, siendo considerados como las más recientes manifestaciones de vulcanismo de los Andes del Sur Peruano.. 2.2.1.6.- DEPÓSITOS CUATERNARIOS. Los principales depósitos cuaternarios que se han localizado en la zona son:. 2.2.1.6.1.- DEPOSITOS GLACIARES. Constituidos por las morrenas, son depósitos mayormente de arena, arcilla y en menor proporción conglomerados en forma de pequeñas colinas alargadas y en forma de media luna cuando son frontales. Las morrenas se han depositado cubriendo los flancos de las cumbres asociadas a los aparatos volcánicos del Barroso, los depósitos fluvioglaciares ocupan los sectores bajos y de relieve moderado, como prolongación de las morrenas. Se encuentran en las partes altas siendo más jóvenes las más cercanas al hielo, las mismas que se les encuentra encima de los depósitos antiguos o morrenas más antiguas formadas por los primeros avances del hielo de la región.. 2.2.1.6.2.- DEPOSITOS ALUVIALES. Están ubicados a lo largo de los ríos y quebradas que bajan de la cordillera formando terrazas aluviales a lo largo de los valles. Estos materiales arrastrados por los ríos, están constituidos por fragmentos de rocas volcánicas lávicas y principalmente rocas tufáceas las que en corto recorrido han sido labradas y reducidas sus aristas, debido a su poca dureza, resultando un conglomerado con matriz arcillosa y arenas tobáceas . Estas acumulaciones aluviales ocurren a lo largo de ríos, quebradas y circundantes a las lagunas, se extienden generalmente a lo largo del río Cayarani.. 23.

(33) 24.

(34) 25.

(35) 2.3.- GEOLOGIA LOCAL. Las estructuras de veta de la mina Arcata, ocurren dentro de una potente secuencia de rocas volcánicas, de edad Mioceno Tardío a Plioceno, constituido mayormente por derrames andesíticos intercalados con aglomerados, brechas. de la misma. composición y lentes estratificados de ignimbritas y tufos moderadamente compactados.. La base de esta secuencia volcánica, está constituida por flujos de ignimbrita riolítica de una edad radiométrica de 6.3 +- 0.2 millones de años (Noble 1988). Continúan los flujos andesíticos, ambas secuencias han sido cortadas por la extrusión de Domos volcánicos riolíticos que afloran al suroeste y noreste del distrito de Arcata,. 2.3.1.- ESTRATIGRAFIA. 2.3.1.1.- GRUPO TACAZA. Está constituido litológicamente por rocas de composición riodacítica, tobas riolíticas y andesíticas. Las estructuras son sub-horizontales, las rocas que conforman este grupo yacen en discordancia angular sobre rocas más antiguas que no afloran en el área de estudio.. En la zona de estudio presenta afloramientos muy conspicuos, con un espesor que se estima entre 500 a 700 m., constituido por volcánicos piroclásticos y lavas o flujos lávicos.. La secuencia inferior está constituida por paquetes de aglomerados o brechas de tobas que tienen una matriz de ceniza fina poco consolidada, con clastos mayormente de tobas de variados tamaños, de formas subredondeados y a veces angulosos, Aparecen intercalaciones de lavas andesitico-basálticas que se pierden lenticularmente. Le siguen hacia arriba una gruesa acumulación de andesitas en. 26.

(36) capas medianas, las que han sido intruidas por diques felsíticos (especialmente cuarzo) que al parecer son los portadores de la mineralización en la mina Arcata. Estos diques forman farallones y estructuras sobresalientes con paredes verticales siguiendo un rumbo de N 45° E, que coinciden con la dirección del fracturamiento y fallamiento en el área.. Encima de las andesitas, vienen tobas con minerales ferromagnesianos oxidados que le transmiten una coloración rojiza. En su parte superior las tobas son riolíticas de color rosado a veces rojizo por la alteración de los ferromagnesianos, mostrando formas topográficas suaves. Las principales unidades que afloran en la zona de la mina Arcata son:. 2.3.1.1.1.- ROCAS VOLCANICLASTICAS- PIROCLASTICOS. Están conformadas por una potente sucesión de rocas volcaniclásticas formadas principalmente por flujos piroclásticos de origen primario y rocas volcaniclásticas retrabajadas. Los piroclásticos primarios están constituidos por brechas matriz soportadas, constituidos de fragmentos pumáceos de forma subredondeados a alargados de hasta 3 cm de diámetro, los litoclastos son de forma alargada, siendo menos abundantes, los fragmentos son de rocas volcánicas porfíricas de intermedias a ácidas. Los cristaloclastos están formados por cuarzo, plagioclasa, biotita y anfíboles. La matriz está constituida de trizas vítreas. Se presentan soldadas o sin soldamiento.. Las rocas volcaniclásticas retrabajadas se presentan sobre las ignimbritas, su composición es de pelitas que alternan con areniscas finas, constituyendo depósitos retrabajados y depositados en un ambiente lagunar o fluvial de baja energía, el espesor total de la secuencia volcaniclástica e s d e 120 metros. Las ignimbritas contienen escasos pómez con alteración, escasos litoclastos y abundantes cristaloclastos finos con biotita.. 27.

(37) Las rocas volcaniclásticas son las más antiguas y corresponden a los flujos ignimbríticos que han arrojado alrededor de 6.5 Ma.. Fotografía N° 2.1.- Rocas volcaniclásticas finas. Estratificadas con deformación sin-sedimentaria.. 2.3.1.1.2.- FLUJOS ANDESITICOS. Los flujos andesíticos están constituidos de lavas porfíricas con presencia de fenocristales de plagioclasa tabular, con minerales ferromagnesianos generalmente agujas de piroxenos y láminas de biotita, esporádicamente se manifiestan con contenido de fenocristales de cuarzo, los fenocristales en general suelen estar dispersos en una pasta afanítica de color gris medio a oscuro, algunas veces se observa una alineación de los cristales que evidencia cierta fluidez, el espesor de estos flujos lávicos pasan de las decenas de metros, siendo macizos o con disyunción columnar. La andesita en las partes superiores presenta fenocristales de plagioclasa frescos, con una alteración propilítica suave, presenta asimismo pequeños fenocristales de biotita, de pasta afanítica gris oscura.. 28.

(38) Estas lavas pueden haber tenido su origen en el centro de la estructura circular al sur de Arcata y donde también se encuentra centrado el domo riolítico. La actividad sub-volcánica presente en el área debe haber aportado al menos el calor y posiblemente parte de los fluidos que conformaron el sistema hidrotermal. Estos flujos de andesitas poseen alrededor de 6 m.a, y se encuentran encima de las rocas volcaniclásticas. Parte del área se encuentra cubierta por potentes flujos lávicos de composición andesítica y edad Pleistocena, principalmente provenientes del volcán Huajrahuire ubicado al sureste de Arcata.. Fotografía N° 2.2.- Flujos lávicos de composición andesítica con marcada disyunción columnar.. 2.3.1.1.3.- DIQUES. Los diques riolíticos se presentan en el sector noreste de la mina, están compuestos de cristales frescos y grandes de feldespato, posiblemente sea sanidina, esporádico contenido de cuarzo y algunos minerales máficos. Como minerales ferromagnesianos presenta biotita bastante fresca y grande, la pasta es afanítica, no es muy abundante, presenta tonalidades claras fundamentalmente.. 29.

(39) Los diques riolíticos se encuentran intruyendo a las rocas de flujos andesíticos, siendo un poco más jóvenes (entre 5.7 y 6 m.a). También se ha reconocido la presencia de diques riolíticos con textura porfírica con abundantes fenocristales de cuarzo y sanidina.. 2.3.1.1.4.- DOMOS RIOLITICOS. Las rocas volcánicas son intruidas ocasionalmente por domos de composición riolítica estos domos junto con los flujos asociados poseen textura porfírica con fenocristales de cuarzo, sanidina y biotita, en una pasta vítrea. Poseen estructura fluidal con zonas ricas en esferulitas intercaladas con zonas macizas. La riolita porfírica contiene fenocristales de cuarzo y feldespato, englobados en una pasta de tonalidad rojiza-morada, posee una gran fluidez con presencia de bandas macizas y vesiculares, esporádicamente se observa esferulitas y litofitas cuyo diámetro son del orden de los centímetros. Las edades radiométricas de estos domos, indican una edad de 5.4 +- 0.2 millones de años (Noble, 1986-88).. 2.3.1.2.- GRUPO BARROSO. Constituyen rocas volcánicas de naturaleza post-mineral más reciente, de composición andesítica-basáltica se emplazan en el sector noreste de la mina Arcata, no están alteradas, también ocurren suprayaciendo a las rocas de caja alteradas, que al parecer fueron eyectadas de varios conos volcánicos que se presentan en el yacimiento y alrededores.. Son derrames lávicos afaníticos gris azuladas a rojizas, con estructura fluidal, y vesículas orientadas según la dirección del flujo. La roca contiene pequeñas cantidades de azufre, esporádicamente geodas de cuarzo o calcita. Se presentan en. 30.

(40) bancos gruesos. Por efectos de disyunción laminar, se han fracturado en lajas que al desprenderse han formado suelos de fragmentos angulares de aspecto ruinoso.. Se hace muy conspicua la serie de lavas oscuras mayormente andesíticas, variando en algunos casos a basálticas, se presentan constituyendo cuerpos tabulares que se extiende en algunas partes en forma continua y que se han derramado siguiendo una morfología pre existente sobre peneplanicies que han tenido ligeras pendientes, de allí la horizontalidad de las capas.. La roca mayormente es de color oscuro, gris oscuro a negro, de composición andesítica variando a veces a basalto y en otras a dacitas, la textura varía de microcristalina a vítrea y cuando se puede ver con la lupa, los constituyentes se ven como pequeños fenocristales de plagioclasas y otras de formas alargadas que son augita y hornblenda.. 2.3.1.3.- DEPÓSITOS CUATERNARIOS. Los depósitos cuaternarios están representados por materiales Pleistocénicos, fluvioglaciares y aluviales. Los depósitos pleistocénicos son de origen glaciario, y están constituyendo materiales glaciarios tipo morrenas y glaciofluviales, se encuentran emplazados cubriendo a las unidades pre-pleistocénicas ocupan generalmente, área bajas de la zona de estudio. Las morrenas constan principalmente de gravas, arenas y limos inconsolidados, de naturaleza variada, predominando el material volcánico andesítico, dentro de una matriz areno-limosa, mientras que los depósitos glaciofluviales presentan una matriz más compacta y son de naturaleza areno-limosa y se distribuyen en las laderas como en las partes bajas de los cerros, así como en el fondo de las depresiones que se presentan en el sector.. Los depósitos aluviales se encuentran en el lecho de las quebradas y cubriendo. 31.

(41) rocas más antiguas, se les considera depósitos recientes, están constituidos de gravas, arenas, limos, dentro de una matriz areno-limosa, en forma de capas groseramente estratificadas y con niveles lenticulares de material fino, se han formado en los últimos 10,000 años. Debido a la presencia de aguas subterráneas se generan los bofedales.. 2.3.2.- GEOLOGIA ESTRUCTURAL LOCAL. Se ha podido determinar estructuras constituidas de fallas, fracturas y diaclasas, de dirección predominante NW_SE, paralelo al sistema andino, las fallas son transversales, con buzamientos moderados a fuertes y relacionadas a los esfuerzos que originaron la formación de las fallas principales del lugar. Estas fallas han servido de receptáculo a la mineralización conformando las vetas Marión, Veta Tres reyes, Baja y Alta. La mayoría de las principales vetas están localizadas en fallas normales subparalelas de rumbo este-oeste a oeste-noroeste e inclinaciones promedio de 60°. Las vetas del sector norte están integradas por el sistema Marión, que incluye a la veta Marión, D, Luisa, Marciano y Mariana, inclinan hacia el sur, mientras que el resto de las principales vetas del sector presentan inclinaciones hacia el norte, el movimiento de estas fallas ha originado una fosa (graben) con un desnivel total de más de 100 metros.. Las fracturas son de dos tipos: fracturas pre-minerales y que han sido formadas por esfuerzos tectónicos deformando tensionalmente a la roca pasando su límite de ruptura y ocasionando el agrietamiento y fisuramiento de la misma, posteriormente se produjeron el relleno de las fracturas por soluciones mineralizantes formando las vetas. Las fracturas post-minerales se formaron con el ascenso de los fluidos mineralizantes y su consolidación, los esfuerzos tensionales han tenido un origen común, localizándose a lo largo de los sistemas de vetas existentes. Las fracturas de cizalla han permitido la formación de las vetas Ramal 2,3,4 (veta Tres Reyes) y Ramal 1,2,3, (veta Baja), Ramal 2 (veta Macarena) y Ramal D Marión SE y Marciano SE.. 32.

(42) 33.

(43) 2.3.2.1.- MODELO ESTRUCTURAL. Las estructuras NO encajonan mineralización en Tres Reyes Este, Veta Bajo, Veta Alta, Marion y Lucrecia. Además del movimiento de desplazamiento de buzamiento general, también podría haber habido un pequeño componente de desplazamiento de rumbo sinestral.. Las fracturas NE que encajonan mineralización pudieran representar segmentos reactivados de fallas arqueadas que han sido dilatadas por movimiento en las estructuras NO para localmente encajonar mineralización de veta (ej. la parte central de Veta Baja). Las fracturas NS que localmente encajonan mineralización (R-3500) podrían representar fracturas conjugadas a las estructuras arqueadas desarrolladas cerca del centro del sistema.. Las porciones EO de las fallas arqueadas están mineralizadas y los clavos de mena con rumbo EO podrían estar formadas como flexiones dentro de estructuras NO.. 34.

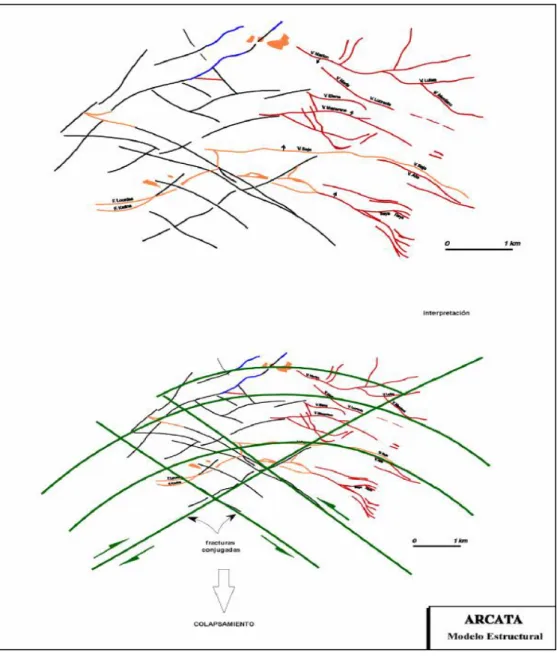

(44) Figura N° 2.1.- Modelo estructural de la mina Arcata.. 2.3.3.- GEOLOGIA ECONOMICA. La mineralización económica actual se presenta con un tipo de veta angosta, de 0,40 a 0,80 metros de potencia, y con una variación substancial de mineral en toda su longitud. Para la explotación de este tipo de veta se utiliza el sistema mecanizado o el sistema convencionales. La elección de un sistema u otro dependerá de la estructura de la roca (caja) y de la estructura del yacimiento (falla). La mineralización económica en el distrito ocurre en vetas, exhibiendo texturas típicas de relleno de espacios 35.

(45) abiertos, evidenciadas por el bandeamiento de los minerales de mena y ganga. Las estructuras mineralizadas se presentan mostrando una división vertical muy clara, en los afloramientos más elevados de las vetas poco erosionadas solamente se presentan valores geoquímicos de Plata y Oro por encima de las zonas mineralizadas, como en el caso, de las vetas Marión y Macarena. En cotas más profundas, estos valores, se incrementan gradualmente alcanzando valores de mena aproximadamente a partir de los 45 y 100 m. (niveles + 80 y + 40); constituyendo debajo de estos niveles, un horizonte de plata y oro, alargado y casi continuo, de un intervalo vertical de unos 240 m.. En resumen, la mineralización de mena, del horizonte de metales preciosos y básicos muestra un intervalo vertical de aproximadamente 300 m, empieza en cota 4600 a 4450 m.s.n.m., y una extensión lateral de 1,500 a 2,500 m.. 2.3.3.1.- MINERALIZACION. La mayoría de las vetas de la mina Arcata dependen de zonas de mena de alta ley para formar el mineral de mayor rentabilidad económica. Las rocas andesíticas se fracturaron fácilmente para encajonar a las vetas de fisuras, mientras que las tobas incompetentes están pobremente mineralizadas y por lo tanto las zonas de mena sub-horizontales se desarrollaron en la secuencia interestratificada. Las zonas de mineral sub-horizontales se han desarrollado donde las rocas permeables alteradas yacen sobre las vetas que se ubican dentro de las rocas encajonantes competentes. La mayoría de las vetas asociadas a las estructuras de fallas muestran buzamientos moderados y movimiento de falla normal y así forman zonas de mena subhorizontales dentro de porciones de buzamientos pronunciados.. 36.

(46) 2.3.3.2.- MINERALOGIA. La textura de los minerales que forman la mena y la ganga son variados entre ellas se presentan bandeamiento de mineral, relleno de cavidades por cuarzo y drusas, así como varias generaciones de brechas.. Los minerales de mena más comunes lo constituyen los sulfosales de Plata (Pirargirita, Proustita, Miargirita, Polibasita y Estefanita) y cantidades menores de tetraedrita argentífera (freibergita), argentita, plata nativa, electrum y oro nativo (en niveles altos). Ocurren también, Estibinita en los niveles más superficiales y los sulfuros comunes esfalerita, galena y calcopirita en los niveles más profundos.. Los minerales de ganga más abundantes que acompañan a la mineralización de mena son: cuarzo, adularia, calcita lamelar, clorita, rodocrosita, rodonita, pirita, arsenopirita y marcasita. Una variedad de calcita, de cristalización gruesa y estéril, no relacionado aparentemente con la mineralización de mena, ocurre como bandas hacia las cajas de las vetas y como matriz de brechas.. El cuarzo muestra la forma de mineralización del fluido mineralizante. Los sulfuros (pirita, esfalerita, galena, tetraedrita) se encuentran en cantidades muy pequeñas siendo la más visible la pirita. La calcita es considerada espática de grano grueso, la cual se encuentra seudomorfizada por cuarzo. La alunita es un mineral común de los procesos de alteración de aguas superficiales calentadas por vapor y procesos supergénicos.. 37.

(47) 2.3.3.3.- ESTRUCTURAS MINERALIZADAS. Las estructuras mineralizadas están constituidas fundamentalmente de vetas, las más importantes de este yacimiento son: -Veta Marion -Veta Mariana -Veta Baja -Veta Stephany -Veta Pamela -Veta luz -Veta Amparo -Veta Túnel 4 -Veta Túnel 3. La veta Marion aflora a lo largo de 2,300 m. mostrando un ancho promedio de 2.00 m con ensanches locales de hasta 10m. El afloramiento de veta Marion muestra anomalías geoquímicas de Au y Ag.. La veta Mariana se comporta como una estructura kilométrica (5 km aprox.), siendo en superficie en tramos muy puntuales donde se le aprecia como una estructura brechada de cuarzo blanca y halos restringidos oxidados y argilizados.. La veta Baja presenta un afloramiento de 2,500 m. con ancho promedio de 2.50 con ensanchamiento locales de 8.00 m, en superficie muestran fuerte anomalías geoquímicas de Ag y Au, la mineralización de la veta está conformado por sulfosales de plata, argentita, tetraedrita y gangas de calcita lamelar, cuarzo, rodocrosita en profundidad se aprecia galena, esfalerita. Una de las características de esta veta es la presencia de Oxidos principalmente limonitas y hematitas, ocasionalmente jarosita, goethita. Los valores de arsénico en esta veta son anómalos en comparación con otras estructuras.. 38.

(48) La veta Stephany está constituida como un sistema, no aflora en superficie, solo se aprecia pequeños afloramiento de alteración que ha sido complementado para la interpretación con la alteración del análisis espectral de la imagen Aster.. La veta Pamela en parte aflora en superficie, siendo de una longitud de 10 m. de veta compuesta por cuarzo blanco, calcita con un halo de alteración argilizado restringido al lineamiento de esta estructura. La estructura de Pamela presenta un azimut E – W y con buzamiento de 70° hacia el Sur. La mineralización de Pamela se encuentra emplazado en lavas andesíticas hasta la intersección con la Veta Blanca 2 y al extremo oeste la litología grada a tobas de lapilli.. La veta Luz no aflora en superficie, con perforación diamantina tenemos reconocido 1,800 m., estructuralmente tiene un azimut promedio de N80E y buzamiento 80 al Sur, se encuentra emplazado en lavas andesíticas.. La veta Amparo no aflora en superficie, a base de interpretación estructural se determina esta veta, es reconocida con perforación diamantina 1,000 m, está emplazado en lavas andesíticas porfiríticas. Estructuralmente tiene un azimut promedio de N60E) y buzamiento subvertical al Sur.. La veta Túnel 4 se aprecia en superficie como pequeñas vetillas alineadas compuestas por cuarzo blanca con un contacto silicificado muy restringido al contacto de estas fracturas. Esta veta presenta un rumbo N30W con buzamiento promedio al sur de 70 °, con ligeras curvaturas hacia la parte central desde donde se desprende Veta Sandra. Túnel 4 hacia el SE tiende a cambiar su azimut más EW esto a partir del anticlavo actualmente reconocido.. La veta Túnel 3 se comporta como una estructura Tensional a Túnel 4, no aflorante en superficie. El rumbo de esta estructura en promedio presenta N320W y buzamiento al norte de 65° (opuesta a Túnel 4), esta estructura al comportarse como una tensional entre Túnel 4 y Túnel 2 muestra una longitud económica muy restringida.. 39.

(49) 2.3.3.4.- TIPO Y ORIGEN DEL YACIMIENTO. Teniendo en cuenta la mineralización su textura y su asociación paragenética, el yacimiento de Arcata, se le puede considerar como un depósito hidrotermal de baja temperatura. En base a las características mineralógicas y de alteración, Arcata se tipifica como un depósito epitermal de baja sulfuración. La mineralogía sugiere que Arcata es un depósito de estilo de baja temperatura desarrollado en un ambiente de superficie superior. Por lo tanto el enfriamiento del fluido ha sido un mecanismo importante en la formación del mineral y el enfriamiento diferenciado sin duda alguna ha tenido un papel importante en la formación de la zonación vertical.. Los fluidos ácidos asociados con la formación de caolinita, han tenido el efecto de inhibir la formación del carbonato de Mn. Se estima que los contenidos de metales base evidencian un incremento a profundidad (como en Marion) mientras que los contenidos de Ag muestran una reducción conforme los metales base pasan a cuarzo-pirita a profundidad.. En muchos casos las vetas de Arcata se bifurcan para formar zonas de mineral de mayor ley, algunos de estos constituyen flexiones (abajo) formadas por cambios de rumbo o por buzamientos de las estructuras mineralizadas. En algunos casos las escisiones de las cajas techo permiten el acceso de agua de bajo pH a las vetas mineralizadas y así promueven la deposición de mineral en la intersección.. Los rellenos de brecha de pirita-cuarzo de grano grueso examinados procedentes del Ramal 2 y del extremo occidental de las labores mineras del Ramal Tres Reyes se compara al estilo de mineralización de oro epitermal cuarzo sulfuro oro cobre en la clasificación de Corbett y Leach 1998, y solamente presenta leyes de plata muy bajos. Donde se le reconoce como único metal, esencialmente se puede interpretar como que representa el límite del sistema mineralizado y, como es típico de los depósitos de baja sulfuración relacionados a intrusión, pre-data la mineralización de carbonato-metales base.. 40.

(50) Fotografía N° 2.3.- Brecha con rellenos de pirita- cuarzo del Ramal 2 y Ramal Tres Reyes.. 2.3.3.5.- PARAGENESIS DE LA VETA. Arcata está caracterizada por la sobreimpresión de eventos hidrotermales que producen estilos diferentes de mineralogía y formas de veta. En base a las observaciones limitadas se propone una tentativa secuencia paragenética como: 1. En los afloramientos, muchas vetas muestran márgenes de calcedonia fuertemente bandeada con asociaciones menores de cuarzo pseudomorfo de calcita y bandas locales de sílice gris. Por lo tanto, las vetas que fueron examinadas en la superficie no demuestran valores de mineral pero pudieran exhibir anomalías de plata donde el cuarzo gris se encuentra bien desarrollado. 2. La calcedonia bandeada localizada en Lucrecia pasa a un carbonato de Mn que aparece progresivamente mejor bandeado, y sílice más cristalino, la rodocrosita, rodonita, cuarzo y sulfatos están dominados por pirita, esfalerita amarilla y galena menor. 3. La porción central de muchas de las vetas se encuentran rellenas de calcita maciza de grano grueso y de menor bandeamiento.. 41.

(51) 4. Las vetas de cuarzo de espacio abierto con manchas Mn fueron examinadas en las porciones centrales de los afloramientos superficiales de las vetas con márgenes de sílice bandeados del Ramal Tres Reyes. En Lucrecia, la calcita maciza se encuentra sobreimpresa por un material similar, convirtiendo parte de la calcita en un cuarzo pseudomorfo de carbonato. Las brechas pasan de contener carbonato de Mn en los niveles superiores, a contenidos ricos de caolinita y pobres en carbonato a profundidad. Se interpreta que la alteración intensa de caolinita ha sido derivada del colapso de los fluidos ácidos dentro de la alteración argílica y por haberse mezclado con los fluidos mineralizados ascendentes, promoviendo la deposición de Ag de alta ley y sin duda inhibiendo la formación de carbonato en condiciones ácidas.. 2.3.3.6.- ALTERACIONES HIDROTERMALES. Se determinó los minerales de alteración desde zonas más cercanas a la veta a partes más dístales, siendo la alteración predominante la argílica, teniendo la presencia de caolín y está relacionada con zonas de mineralización con gradaciones hacia las rocas de caja a zonas de Illita, Illita/Smectita-Caolinita, también es importante mencionar la presencia de una zona de Dickita-Caolín hacia el lado SO lo que indica alta temperatura y por coincidencia tenores de menores valores de mineralización.. 2.3.3.6.1.- ALTERACIÓN ARGÍLICA. La alteración argílica se presenta compuesta por caolinita, con algo de alunita, se logró reconocer poca pirita pero ésta se presenta mayormente erosionada en la superficie y se evidencia por boxworks locales. Los feldespatos alterados por caolinita habrían sido erosionados completamente conformando una matríz silicificada que resulta en un material parecido a la sílice oquerosa.. 42.

(52) Esta alteración argílica es una alteración ácido sulfato típica, formada en los niveles superiores de los sistemas hidrotermales de baja sulfuración; aquí, los fluidos de bajo pH han colapsado dentro de Tres Reyes para promover la deposición Au-Ag en asociación con la caolinita característica. El colapso ha ocurrido fractura-abajo como escisiones de la caja techo, ramales, o de los segmentos de veta bifurcados identificados en Arcata, frecuentemente facilitado por el cambio de nivel generado por los fluidos hidrotermales circulantes. La variación en el grado de colapso pudiera por lo tanto resultar en cambios substanciales de alteración de ácido sulfato a lo largo del rumbo de las estructuras. En la porción de la estructura veta Baja no se logró identificar ningún contacto de falla entre la intensa alteración de ácido sulfato dentro de una porción de veta bifurcada ni en la mineralización a lo largo del rumbo. De igual manera, el sistema de vetas de Tres Reyes también varía desde una alteración superficial de ácido sulfato estéril, a una veta mineralizada con contenido de caolinita ubicada a profundidad y a lo largo del rumbo.. Por consiguiente, se puede decir que la mezcla de los fluidos mineralizados que ascienden a través de fallas dilatadas normales, con fluidos de bajo pH colapsando hacia abajo de los ramales de las caja techo, es el proceso responsable de la formación de zonas de leyes bonanza en la intersección de estas estructuras.. 2.3.3.6.2.- SILICIFICACIÓN. La silicificación es pronunciada en las rocas caja adyacente a muchas vetas en la superficie, aunque, por lo común perturbadas por fallamiento posterior. Los afloramientos de silicificación pueden ser utilizados como una herramienta de prospección por sistemas ciegos de vetas. El color rosado de la silicificación no erosionada, recogida del subsuelo pudiera indicar una alteración de feldespato de temperatura baja, posiblemente adularia. Por lo tanto, mucho de lo que en el campo se denomina como silicificación, pudiera contener adularia.. 43.

(53) 2.3.3.6.3.- PROPILITIZACION. La alteración propilítica se presenta generalmente en superficie lateralmente a continuación de la alteración argílica, esta alteración está afectando a las rocas de caja más alejadas de las vetas. Hacia los niveles más profundos, se expone más cerca de las vetas afectando a las rocas adyacentes, los minerales constitutivos son de clorita, calcita y pirita.. 44.

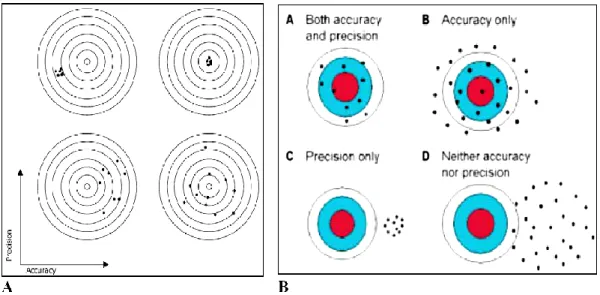

(54) CAPITULO III. METODOLOGIA. 3.1.- NOMBRE DEL METODO. Geología y Control de Calidad en la mina Arcata. 3.2.- FUNDAMENTO. En al área de estudio existe una serie de características geológico- estructurales y de mineralización, lo que ha implicado la presencia de una serie de vetas con valor económico expectante, lo que ha permitido aplicar su control de calidad u Ore Control respectivo, lo que permite mejoras sustanciales en la recuperación del mineral económicamente productiva.. 3.3. PROCEDIMIENTO. Los procesos que se han realizado en la zona son la del mapeo geológico local o distrital, considerando las diferentes unidades litoestratigráficas y estructurales, realizar la interpretación geológica, configurar las secciones longitudinales y transversales para. 45.
