Análisis Comparativo En Costo y Tiempo Entre Losas Alivianadas Tradicionales y Losas Alivianadas Con Bovedilla De Una Edificación

Texto completo

(1)UNIVERSIDAD DE GUAYAQUIL FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS CARRERA DE INGENIERIA CIVIL. TRABAJO DE TITULACIÓN PREVIA A LA OBTENCION DEL TITULO DE. INGENIERO CIVIL NÚCLEO ESTRUCTURANTE: GENERALES DE INGENIERIA. TEMA: ANÁLISIS COMPARATIVO EN COSTO Y TIEMPO ENTRE LOSAS ALIVIANADAS TRADICIONALES Y LOSAS ALIVIANADAS CON BOVEDILLA DE POLIESTIRENO EN UNA EDIFICACIÓN. AUTOR KAREN LISSETH JALCA CHOEZ TUTOR ING. ANIBAL TRUJILLO NARANJO M.Sc. 2015 – 2016. GUAYAQUIL – ECUADOR.

(2) ii. AGRADECIMIENTO. Primero agradezco a Dios, por darme salud y permitirme haber culminado este proyecto, y así poder cerrar una etapa más de mi vida académica; abriéndome las puertas a la vida profesional.. A mis padres, porque sin su apoyo no hubiera alcanzado llegar a esta meta, mi familia es mi fortaleza y las personas que me motivaron a seguir siempre para adelante.. A mi director de tesis, Ing. Aníbal Trujillo, por su ayuda, apoyo e impartir sus conocimientos para mejorar la calidad de mi trabajo.. A un profesor excelente, Ing. Jorge Arroyo O. por brindarme su ayuda, tiempo y conocimientos para culminar mi trabajo con éxito.. A mis amigos y compañeros, con los que compartí todos los años de estudio, logrando juntos cumplir con este sueño, y así comenzar una etapa profesional llena de éxitos..

(3) iii. DEDICATORIA. A Dios, por permitirme vivir cada día y así cumplir una meta más en mi vida.. A mis padres, por sus buenos ejemplos y por brindarme su apoyo incondicional hasta el final; espero nunca decepcionarlos y siempre ser su orgullo.. A mis amigos y futuros colegas, que estuvieron y estarán siempre para compartir nuestros logros juntos.. A una persona especial y amigo incondicional, porque siempre confió en mí, y me brindó su apoyo desde el inicio, porque nunca me dejó desvanecer y me dio sus palabras de aliento cada vez que las necesitaba, y aunque nuestras vidas hayan tomado rumbos distintos hoy le doy Gracias..

(4) iv. TRIBUNAL DE GRADUACIÓN. ________________________ Ing. Eduardo Santos Baquerizo, M. Sc. DECANO. ________________________ Ing. Fabián Cárdenas Pacheco. VOCAL. _____________________ Ing. Aníbal Trujillo Naranjo M.Sc. TUTOR. _____________________ Ing. José González Ruiz. VOCAL.

(5) v. DECLARACIÓN EXPRESA. Art.- XI del Reglamento Interno de Graduación de la Facultad de Ciencias Matemáticas y Físicas de la Universidad de Guayaquil.. La responsabilidad por los hechos, ideas y doctrinas expuestas en este Trabajo de Titulación corresponde exclusivamente al autor, y el patrimonio intelectual de la Universidad de Guayaquil.. -------------------------------------------------------------KAREN LISSETH JALCA CHOEZ C.I.: 0927470534.

(6) vi. INDICE GENERAL. CAPITULO I ANTECEDENTES. 1.1. Introducción. ............................................................................................................... 1. 1.2. Planteamiento del problema. ...................................................................................... 2. 1.3. Delimitación del tema ................................................................................................. 3. 1.4. Objetivo General......................................................................................................... 4. 1.5. Objetivos Específicos. ................................................................................................ 4. CAPITULO II MARCO TEÓRICO. 2.1. Losas. .......................................................................................................................... 5. 2.2. Tipos de losas. ............................................................................................................ 6. 2.2.1 Losas macizas. ........................................................................................................ 6 2.2.2 Losas planas. ........................................................................................................... 7 2.2.3 Losas nervadas. ....................................................................................................... 8 2.3. Tipos de losas alivianadas con materiales prefabricados. ........................................ 10. 2.3.1 Sistema novalosa. ................................................................................................. 10 2.3.2 Losatec. ................................................................................................................. 12.

(7) vii 2.3.3 Termolosa. ............................................................................................................ 13 2.4. Losas alivianadas con bloques de cemento. ............................................................. 14. 2.5. Losas alivianadas con bovedillas de poliestireno y viguetas. ................................... 16. 2.6. Ventajas y Desventajas de ambos sistemas. ............................................................. 20. CAPITULO III SISTEMA DE LOSA ALIVIANADA CON BLOQUE DE CEMENTO.. 3.1. Presupuestación del sistema de losa alivianada con bloque de cemento. ................ 22. 3.1.1 Determinación de rubros de la losa. ..................................................................... 22 3.1.2 Especificaciones técnicas. .................................................................................... 23 3.1.3 Presupuesto de la losa alivianada con bloques de cemento. ............................. 35 3.1.4 Cálculo de cantidades de obra de la losa. ............................................................. 36 3.1.5 Análisis de precios unitarios de la losa alivianada con bloques de cemento. ....... 42 3.1.6 Cálculo de costos directos de la losa. ................................................................... 53 3.1.7 Cálculo de costos indirectos de la losa. ............................................................... 54 3.2. Programación del sistema de losa alivianada con bloque de cemento. ................... 55. 3.2.1 Cronograma valorado. .......................................................................................... 55 3.3. Metodologìa constructiva de losas alivianadas con bloques de cemento. ................ 57.

(8) viii. CAPITULO IV SISTEMA DE LOSA ALIVIANADA CON BOVEDILLA DE POLIESTIRENO Y VIGUETAS FERT.. 4.1 Presupuestación del sistema de losa alivianada con Bovedilla de Poliestireno y Vigueta Fert. ................................................................................................................. 60 4.1.1 Determinación de rubros de la losa. ..................................................................... 60 4.1.2 Especificaciones técnicas. .................................................................................... 61 4.1.3 Presupuesto de la losa alivianada con bovedilla de poliestireno y viguetas Fert. 75 4.1.4 Cálculo de cantidades de obra de la losa. ............................................................. 76 4.1.5 Análisis de precios unitarios de la losa alivianada con bovedillas de poliestireno y viguetas Fert................................................................................... 82 4.1.6 Cálculo de costos directos de la losa. ................................................................... 94 4.1.7 Cálculo de costos indirectos de la losa. ................................................................ 95 4.2. Programación del sistema de losa alivianada con bovedilla de poliestireno y viguetas Fert. ............................................................................................................ 96. 4.2.1 Cronograma valorado. .......................................................................................... 96 4.3 Metodología constructiva de losas alivianadas con bovedillas de poliestireno y viguetas fert................................................................................................................... 98.

(9) ix. CAPITULO V ANÁLISIS Y COMPARACIÓN DE RESULTADOS.. 5.1. Análisis de costo y tiempo de losa alivianada con bloque de cemento. ................ 104. 5.2. Análisis de costo y tiempo de losa alivianada con bovedilla de poliestireno y vigueta Fert. ............................................................................................................ 106. 5.3. Comparación de costo y tiempo entre ambas losas. ............................................... 108. 5.4. Conclusiones........................................................................................................... 109. 5.5. Recomendaciones. .................................................................................................. 110. Anexos. Bibliografía..

(10) x. INDICE DE GRÁFICOS. Gráfico 1 Losas macizas unidireccionales y bidireccionales. ................................................... 7 Gráfico 2 Losas planas............................................................................................................... 8 Gráfico 3 Descripción del sistema Novalosa. .......................................................................... 11 Gráfico 4 Descripción de método Losatec............................................................................... 13 Gráfico 5 Descripción Sistema Termolosa. ............................................................................. 14 Gráfico 6 Descripción de semi-vigueta de alma abierta. ......................................................... 18 Gráfico 7 Losa de bovedilla de poliestireno y semi-vigueta de alma abierta. ......................... 19 Gráfico 8 Detalle de traslape de malla de compresión ............................................................ 58 Gráfico 9 Detalle de Encofrado en vigas esbeltas. .................................................................. 98 Gráfico 10 Detalle de Apuntalamiento. .................................................................................. 99 Gráfico 11 Detalle de acero en viguetas fert. .......................................................................... 99 Gráfico 12 Detalle de colocación de viguetas. ...................................................................... 100 Gráfico 13 Detalle de colocación de Viguetas Fert y Bovedillas de Poliestireno. ............... 101 Gráfico 14 Hormigonado de la losa. ...................................................................................... 102.

(11) xi. INDICE DE TABLAS. Tabla 1. Dimensiones del Bloque. ........................................................................................... 15 Tabla 2 Dimensiones de Bovedilla de Poliestireno. ................................................................ 16 Tabla 3 Propiedades del Poliestireno Expandido. ................................................................... 17 Tabla 4. Ventajas y Desventajas de losas alivianadas con bloques de cemento. ..................... 20 Tabla 5. Ventajas y Desventajas de lo losas alivianadas con Bovedillas de Poliestireno y Viguetas Fert..................................................................................................................... 21 Tabla 6 Dosificación para hormigón ƒ’c = 210kg/cm2............................................................ 29 Tabla 7 Presupuesto de losa alivianada con bloques de cemento. ........................................... 35 Tabla 8 Cantidad de obra en rubro de encofrado de losa. ....................................................... 36 Tabla 9 Cantidad de obra en rubro Armadura prefabricada Armex viga 15x30 ..................... 37 Tabla 10 Cantidad de obra en rubro Acero de refuerzo ƒy=4200kg/cm² ................................ 37 Tabla 11 Planilla de Acero de refuerzo ƒy= 4200 kg/cm2 para vigas y nervios ...................... 38 Tabla 12 Cantidad de obra en rubro Bloque alivianado de cemento. ...................................... 39 Tabla 13 Cantidad de obra en rubro Malla electrosoldada Ø5 c/15cm. .................................. 40 Tabla 14 Cantidad de obra en rubro de Hormigón ƒ’c = 210kg/cm2....................................... 40 Tabla 15 Cantidad de obra en rubro curado de hormigón. ...................................................... 41 Tabla 16 Cantidad de obra en rubro desencofrado de losa. ..................................................... 41 Tabla 17 Cantidad de obra en rubro enlucido de tumbado de losa y vigas ............................. 41 Tabla 18 Cantidad de obra en rubro enlucido de filos de vigas. .............................................. 42 Tabla 19 Costos directos de losa alivianada con bloques de cemento. ................................... 53 Tabla 20 Costos indirectos de losa alivianada con bloques de cemento. ................................ 54.

(12) xii Tabla 21 Cálculo de días para ejecutar el cronograma. ........................................................... 55 Tabla 22 Cronograma Valorado del sistema de losas alivianadas con bloques de cemento. .. 56 Tabla 23 Dosificación del concreto ......................................................................................... 59 Tabla 24 Dosificación para hormigón ƒ’c=210kg/cm2............................................................ 69 Tabla 25 Presupuesto de losa alivianada con Bovedilla de Poliestireno y Viguetas Fert. ...... 75 Tabla 26 Cantidades de obra rubro encofrado de losa Fert. .................................................... 76 Tabla 27 Cantidades de obra rubro armadura prefabricada Armex viga 15x30 B .................. 76 Tabla 28 Planilla de acero de refuerzo ƒy = 4200kg/cm² para vigas. ...................................... 77 Tabla 29 Cantidades de obra rubro Acero de refuerzo ƒy = 4200kg/cm² para vigas. ............. 78 Tabla 30 Cantidades de obra rubro Nervios prefabricados fert. .............................................. 78 Tabla 31 Cantidad de obra rubro bovedilla de poliestireno..................................................... 79 Tabla 32 Cantidades de obra rubro malla electrosoldada Ø5 c/ 15cm B................................. 80 Tabla 33 Cantidad de obra rubro Hormigón ƒ’c=210kg/cm² para vigas y losa. ..................... 80 Tabla 34 Cantidad de obra rubro curado de hormigón B. ....................................................... 81 Tabla 35 Cantidad de obra rubro desencofrado de losa sistema Fert y vigas. ......................... 81 Tabla 36 Cantidad de obra rubro enlucido de losa y vigas B. ................................................. 81 Tabla 37 Cantidad de obra rubro enlucido de filos de vigas B ................................................ 82 Tabla 38 Cálculo de costos directos de Losa Alivianada con Viguetas Fert y Bovedilla de Poliestireno. ...................................................................................................................... 94 Tabla 39 Cálculos de costos indirectos de losa alivianada con viguetas fert y bovedilla de poliestireno. ...................................................................................................................... 95 Tabla 40 Cálculo de días para ejecutar el cronograma. ........................................................... 96.

(13) xiii Tabla 41 Cronograma Valorado del sistema de losas alivianadas con Bovedillas de Poliestireno y Viguetas Fert. ............................................................................................ 97 Tabla 42 Resumen de costos entre ambos métodos............................................................... 104 Tabla 43 Tabla de precios de losa alivianada con bloques de cemento. ................................ 105 Tabla 44 Tabla de precios de losa alivianada con bovedilla de poliestireno y viguetas Fert. 107 Tabla 45 Diferencia de costos................................................................................................ 108 Tabla 46 Peso de losas por m2. .............................................................................................. 109 Tabla 47 Cálculos de rendimientos para losa alivianada con bloques de cemento. .............. 112 Tabla 48 Cálculos de rendimientos para losa alivianada con bovedilla de poliestireno y viguetas Fert ................................................................................................................... 115.

(14) CAPITULO I ANTECEDENTES. 1.1. INTRODUCCIÓN.. Las losas son elementos estructurales que separan niveles en una edificación, están diseñadas para soportar las cargas que se encuentran sobre ellas; así mismo distribuirlas a vigas, columnas, etc.; desde sus inicios se han construido de una manera específica, utilizando siempre los mismos materiales ya establecidos para su resistencia.. Antes, solo construían losas macizas cuyo espesor es pequeño y rellena de concreto armado, pero a medida que pasaba el tiempo fueron innovando nuevos materiales, para conseguir una losa menos pesada sin disminuir su resistencia; seguimos el mismo proceso constructivo, pero ahora estaría compuesta de materiales menos pesados para lograr su aligeramiento.. Hoy en día existen muchos materiales que se pueden utilizar en la construcción de una losa alivianada, entre ellos tenemos los bloques de cemento, casetones de cemento, casetones plásticos, casetones de poliestireno, losas prefabricadas alivianadas con bovedillas de poliestireno y viguetas fert; según el tipo de aligeramiento, las losas tienen diferentes costos y tiempo de ejecución.. 1.

(15) Éste estudio pretende comparar el costo y tiempo de construcción de dos losas con diferentes tipos de alivianamientos para una edificación, sea ésta: una vivienda, edificio, hospital, etc. Únicamente se desea demostrar que a pesar de los incrementos básicos de la construcción, existe una manera de economizar y obtener los mismos resultados de una losa alivianada tradicionalmente, optimizando recursos y materiales.. 1.2. PLANTEAMIENTO DEL PROBLEMA.. Gracias al desarrollo dado en la rama de la construcción, hoy existen diferentes tipos de losas, según su proceso constructivo, entre ellas encontramos las losas macizas y losas alivianadas; ésta última es la nueva propuesta constructiva porque no todo su espesor es de hormigón armado, y puede ser reemplazado por materiales como: bloques, ladrillos, paneles electrosoldados, planchas metálicas, etc.. El problema es realizar una comparación técnica y económica de losas alivianadas con dos tipos de materiales (bloques de cemento y bovedillas de poliestireno); existen en el mercado variedad de materiales óptimos para utilizar en la construcción de dichas losas, y escoger uno de ellos es un poco complicado debido a su variación según el costo y el tiempo de ejecución.. El presente trabajo tiene como objeto, dar a conocer la diferencia que existe entre los dos tipos de materiales anteriormente mencionados. ¿Cuál es el más recomendable para. 2.

(16) ciertas edificaciones? ¿Ambos son económicamente aceptables?; Según el tipo de obra, ¿cuál será el más conveniente?; puesto que ambos procesos cumplen con las Normas Ecuatorianas de la construcción.. 1.3. DELIMITACIÓN DEL TEMA. En el Ecuador, existe gran demanda por la construcción de losas alivianadas dado que son menos costosas, en el mercado son muchos los materiales con los cuales podemos alivianar losas cumpliendo con los parámetros establecidos en las normas de la construcción; por este motivo se realizará un análisis comparativo en costo y tiempo de ejecución de dos losas alivianadas (alivianadas con bloque de cemento, y alivianadas con bovedillas de poliestireno y viguetas fert), ventajas y desventajas de cada una de ellas y el impacto ambiental que provocan.. Para obtener un mejor análisis de comparación de dichas losas, se debe observar el presupuesto y el tiempo de ejecución en distintas obras; éstas pueden estar en proceso de construcción o ya culminadas, para así tener suficiente información que permita una comparación confiable de los costos de los dos sistemas de alivianamiento.. Se debe contar con la información pertinente como planos arquitectónicos y estructurales.. 3.

(17) 1.4. OBJETIVO GENERAL.. Determinar si el sistema de alivianamiento con bloque de cemento o el sistema de alivianamiento con bovedilla de poliestireno y viguetas Fert, es económicamente rentable para la construcción de losas alivianadas, en una edificación.. 1.5. OBJETIVOS ESPECIFICOS.. . Comparar ambos procesos (alivianado con bloques de cemento y alivianado con poliestireno) en costo y tiempo de construcción, utilizando un cronograma valorado.. . Analizar las ventajas y desventajas del proceso constructivo de ambas losas, tomando en cuenta las características de los materiales.. . Recomendar la losa alivianada óptima según el monto de inversión, tipo y magnitud del proyecto.. 4.

(18) CAPITULO II MARCO TEÓRICO. 2.1. LOSAS.. Son estructuras planas fundidas de hormigón reforzado con un espesor pequeño que sirven de entrepisos en una edificación, también se la puede utilizar como cubierta. Existen diferentes tipos de losas según su uso, entre las cuales tenemos:. . Losas de cimentación.. . Losas de entrepiso.. . Losas de cubierta. Según sus materiales y proceso constructivo se clasifican en:. . Losas macizas o sólidas.. . Losas nervadas.. . Losas alivianadas con materiales prefabricados.. Las losas son responsables de soportar las cargas verticales y distribuirlas sobre las columnas. La capacidad de resistir cargas verticales equivale a soportar su propio peso, acabados, divisiones, piso terminado y la carga viva de acuerdo al uso que tendrá la. 5.

(19) estructura, también constituyen el medio principal de distribución de las fuerzas sísmica. (Ramos Rugel, 2002, p.1). 2.2. TIPOS DE LOSAS.. 2.2.1. Losas Macizas.. Son aquellas estructuras planas y horizontales compuestas de concreto armado en todo su espesor y extensión. Se apoyan en las vigas o muros, pueden tener tramos continuos, “las luces de cada tramo se miden perpendicularmente a los apoyos; cuando éstos no sean paralelos, la luz del tramo será variable y se considerará en la dirección que predomina en la placa”. (Romero Martinez, 1999). A pesar de que éstas losas sean muy pesadas y transmiten las vibraciones fácilmente, son las más conocidas para construir; basta con armar un encofrado de madera con superficie plana, distribuir los aceros de refuerzo uniformemente según como indique el plano estructural y vaciar el concreto.. Según sea la forma de apoyo, las losas macizas pueden ser:  Armada en un sentido: El acero principal se ubicará perpendicularmente a la dirección de los apoyos.  Armada en dos sentidos: Se ubicarán barras principales en los dos sentidos. (Romero Martinez, 1999). 6.

(20) Gráfico 1 Losas macizas unidireccionales y bidireccionales.. E. Vigas. Vigas. con. mayor peralte al Fuente. Romo Proaño. 2.2.2. Losas Planas.. Las losas planas son aquellas estructuras que se apoyan directamente sobre las columnas y no existen vigas de apoyo; simplemente se colocan capiteles o ábacos para mejorar la integración de ambos elementos (losa y columnas); el capitel o ábaco debe de ser mínimo 1,3 del peralte de la losa o máximo 1,5. (ROMO PROAÑO, p.102). Para mejorar el comportamiento sísmico de las losas planas se pueden usar vigas embebidas o vigas banda las cuales no sobresalen de la losa, de allí su nombre, y pueden ser útiles para edificios de hasta 4 pisos, con luces y cargas pequeñas y medianas.. 7.

(21) Gráfico 2 Losas planas. Fuente. Romo Proaño. 2.2.3. Losas nervadas.. Son aquellas que a diferencia de las losas macizas están conformadas por nervios de hormigón armado, separados por una distancia entre sí para que satisfagan su eficacia y resistencia; los espacios entre los nervios se encuentran ocupados por materiales más livianos como: bloques de concreto ligero, ladrillos de arcilla, casetones de madera, bovedillas de poliestireno o materiales cuyo peso volumétrico no exceda de 900kg/m³, y soporten una carga concentrada de una tonelada que da como resultado una losa de mayor peralte, pero de un peso mucho menor. (Romero Martinez, 1999). Gracias al volumen considerable de hormigón que es sustituido, se logra una reducción del peso propio de la estructura, sin alterar dicha resistencia; los espacios vacíos al estar a tracción no influyen en la misma. Por el contrario, debido a los nervios. 8.

(22) con peralte mayor a una losa maciza se consigue aumentar la capacidad de soporte y una mejor rigidez.. Una de las ventajas que tienen dichas losas por ser más livianas, es poder usar peraltes más altos, y así utilizarla en distancias un poco más largas entre apoyos; es la opción más favorable y flexible al poderse emplear en edificios de pocos niveles o grandes edificaciones, para construcciones como escuelas, centros comerciales, hospitales, oficinas, multifamiliares, bodegas, almacenes, construcciones industriales, casas económicas en serie o residencias particulares. En edificaciones de claros muy pequeños no es conveniente debido al uso de una cimbra tradicional como en losas macizas, y se convertiría en una opción costosa para el constructor. (Civilgeeks, s.f.). Entre las losas nervadas encontramos:. . Losas nervadas en dos direcciones o reticulares. Son aquellas losas nervadas, cuyos nervios de hormigón armado se encuentran en ambos sentidos, y que al entrecruzarse forman una especie de retícula; en los espacios huecos se pueden colocar los materiales mencionados anteriormente.. . Losas nervadas en una dirección. A diferencia del anterior, los pequeños nervios se colocan en un solo sentido con un espaciamiento constante y paralelas entre sí, no se forman retículas, el aligerado se logra con los elementos ya mencionados.. 9.

(23) 2.3. TIPOS DE LOSAS ALIVIANADAS CON MATERIALES PREFABRICADOS.. Las losas se pueden alivianar con distintos materiales existentes en el mercado como se ha mencionado anteriormente, la mayoría se aligeran con materiales prefabricados, es decir, materiales que se construyen en fábrica y son transportados a obra, para su respectiva instalación y ensamble según el proceso constructivo a utilizar.. A continuación se mencionaran algunos tipos de estas losas:. 2.3.1. Sistema Novalosa.. El sistema Novalosa es un tipo de losas alivianadas utilizada en obras de estructuras metálicas o de construcción mixta. Comprende de una lámina de acero galvanizada trapezoidal con resaltes dispuestos transversalmente en la placa, los cuales permiten una excelente adherencia con el hormigón evitando el desplazamiento. Este sistema elimina las varillas de refuerzo, alivianamientos y encofrado, debido que la placa de acero una vez sujeta a la estructura trabaja como refuerzo positivo.. Novalosa cumple con todos los requerimientos de las normas nacionales e internacionales ANSI/ASCE 3-91, NTE INEN 2397. Una de las ventajas es reducir el volumen del hormigón en la fundición, de un 40% en relación a las otras losas y tiempo de ejecución hasta 50%. (Novacero, 2015). 10.

(24) Gráfico 3 Descripción del sistema Novalosa.. Fuente. Novacero, 2015. Un conocido material para alivianar losas es el poliestireno expandido que se presenta en distintas formas y tamaños; pueden ser casetones, bovedillas, paneles, etc.. El poliestireno es un plástico que ha sido expandido por el efecto del calor, gracias al agente espumante que lleva dentro la perla original. Esta expansión produce que las perlas aumenten su volumen y se unan entre sí, dando lugar a un material con excelentes propiedades aislantes. (Cofre Alvarado, 2003, p.1). El poliestireno se usa en losas, para disminuir considerablemente el peso de la misma, no influye en la resistencia de la estructura, tienen la rigidez y capacidad de soportar los esfuerzos de comprensión que se dan en obra.. Existen muchas. características sobre el poliestireno que lo hacen óptimo como material de relleno en losas; mencionando algunas tenemos:. 11.

(25)  Resistencia al paso del calor.  Resistencia mecánica y resistencia al envejecimiento.  Baja absorción de agua.  Debido a su composición es un excelente amortiguador de ruido.  Debido a su peso y rigidez permiten facilidad al transportar, cortar y maniobrar. (Aislapol S.A., s.f.). Según sea su forma, puede variar en el proceso de aplicación de la misma, entre ellas podemos nombrar las siguientes:. 2.3.2. Losatec.. Es un tipo de losas alivianadas con paneles de poliestireno expandido utilizada para losas nervadas en dos sentidos. Están compuestas de paneles de poliestireno con dimensiones de 8 a 20 cm de espesor, con canales de 2 a 15 cm de peralte, por 5 cm de ancho en ambos sentidos; mallas de 20 x 20 cm de 4 mm para compresión (superior), y de 6 a 8 mm para tracción (inferior), ƒy=5000 kg/cm2. En este sistema se usa encofrado tradicional igual que en las losas macizas. (Aislapol S.A., s.f.). 12.

(26) Gráfico 4 Descripción de método Losatec.. Fuente. Aislapol S.A., s.f.. 2.3.3. Termolosa.. Es otro tipo de losa alivianada con poliestireno expandido en forma de casetones, los cuales sustituyen a los bloques de hormigón o arcilla que se usan en el método convencional de losas nervadas. Las dimensiones de estos casetones son variables, pueden medir hasta 0.50 m de altura, por 1,22 m de ancho y con longitud de hasta 3,80 m. Se puede utilizar en claros grandes entre 9m y 15m si están apoyadas en vigas o trabes. (Aislapol S.A., s.f.). 13.

(27) Gráfico 5 Descripción Sistema Termolosa.. Fuente. Aislapol S.A., s.f.. 2.4. LOSAS ALIVIANADAS CON BLOQUES DE CEMENTO.. Los alivianamientos con bloques de cemento son los más comunes en las losas nervadas en una o dos direcciones, por ser hasta ahora el más favorable ante las otras propuestas de aligerar una losa. Este sistema consiste en losas reticulares o nervadas cuyos espaciamientos son ocupados por bloques huecos de hormigón, que pueden tener distintas dimensiones.. 14.

(28) Tabla 1. Dimensiones del Bloque.. DIMENSIONES DEL BLOQUE. PESO UNITARIO. a (cm). b (cm). c (cm). Kg. 20. 40. 10. 8. 20. 40. 15. 10. 20. 40. 20. 12. 20. 40. 25. 14. Fuente: Karen Jalca. Para la elaboración de estas losas se utiliza encofrado de madera o metálico, y una vez instalados se procede a armar las vigas, los nervios con los aceros correspondientes determinados por el cálculo del diseño estructural, y se procede a colocar los bloques llenando los espacios entre los nervios; una vez lista con todas las instalaciones que indican los planos se procede a la fundición.. 15.

(29) 2.5. LOSAS ALIVIANADAS CON BOVEDILLAS DE POLIESTIRENO Y VIGUETAS.. Es el sistema de losa alivianada que consta de 2 elementos prefabricados. Las viguetas prefabricadas que pueden ser: la semi-vigueta de alma abierta llamadas viguetas fert, vigueta pretensada o viga metálica llamada Viga T y las bovedillas de poliestireno.. Las bovedillas de poliestireno tienen las siguientes dimensiones estándar en el mercado Ecuatoriano:. Tabla 2 Dimensiones de Bovedilla de Poliestireno.. Ancho. Largo. 61 cm = 24 pulg.. 122 cm = 48 pulg.. 61 cm = 24 pulg.. 244 cm = 96 pulg.. 61 cm = 24 pulg.. 366 cm = 144 pulg.. Peralte. Según requerimiento de obra.. Fuente: Aislapol S.A., s.f.. 16.

(30) Como propiedades del poliestireno expandido estándar tenemos:. Tabla 3 Propiedades del Poliestireno Expandido.. Densidad. 2.0 A 1.0 lb/pie³ (32.0 a 16.0 Kg/m3). Conductividad térmica a 75°F. 0.23 a 0.27 Btu-pulg/(pie²-hr-°f). (23.8°C) Resistencia térmica. 4.34 a 3.70 pie2-hr- °F/Btu (2.51 A 2.14 m -°C/watt). Permeabilidad – Vapor de agua. 1.2 a 3.0 perm/pulg.. Absorción de agua. De 2% al 4% en volumen. Capilaridad. Nula. Resistencia a la compresión. 10 A 20 lb/pulg2 (7036.8 A 14073 Kg/m2). Resistencia a la flexión. 25 A 45 lb/pulg2 (17592 A 31665.6 Kg/m2). Resistencia a intemperismo. Solamente sensible a la exposición directa a rayos ultravioleta.. Temperatura máxima De trabajo. 170° F (76.7°C). Fuente: Aislapol S.A., s.f.. 17.

(31) Existen diferentes tipos de viguetas que se pueden utilizar en este tipo de losa, pero se escogió la vigueta de alma abierta o llamada también vigueta fert para realizar la comparación. Este método de Vigueta fert y bovedilla de poliestireno es poco utilizado y conocido aún, dentro de la rama de la construcción.. Las viguetas fert son viguetas prefabricadas de celosía triangular (hierro liso) y 3 varillas (hierro corrugado) colocadas longitudinalmente, las cuales le dan una elevada rigidez e indeformabilidad; el acero del cual está fabricado alcanza un ƒy= 5200 kg/cm²; también posee una zapatilla de hormigón ƒ’c= 210 kg/cm², según las necesidades del diseño. Estas viguetas se las utilizan solamente en losas nervadas en un sentido, sean éstas de entrepiso, cubierta horizontal o inclinada. (Mapreco, 2015). Gráfico 6 Descripción de semi-vigueta de alma abierta.. Fuente. Aislapol S.A., s.f.. 18.

(32) Debido a las viguetas prefabricadas, no se necesita de encofrado, solo apuntalamientos en las esquinas de las mismas, ya que son de fácil colocación se obtendría un pequeño ahorro en mano de obra y otros rubros del proceso constructivo.. Una vez instaladas las viguetas fert y bovedillas de poliestireno, se colocan las respectivas instalaciones sanitarias y eléctricas, ubicando después la malla electrosoldada; una vez lista se procede al colado respectivo del hormigón (ƒć ≥ 210kg/cm²) sobre las viguetas, malla y bovedillas, para formar una capa de compresión obteniendo así una losa alivianada de excelente calidad, bajo costo, y poco tiempo de ejecución.. Gráfico 7 Losa de bovedilla de poliestireno y semi-vigueta de alma abierta.. Fuente. Aislapol S.A., s.f.. 19.

(33) 2.6 VENTAJAS Y DESVENTAJAS DE AMBOS SISTEMAS.. Tabla 4. Ventajas y Desventajas de losas alivianadas con bloques de cemento.. LOSA ALIVIANADA CON BLOQUES DE CEMENTO.. Ventajas. Desventajas. Método que puede usar en losas El encofrado no es reutilizable el 100%, esto nervadas en una o dos direcciones. aumenta el precio del rubro. Debido a que es un método conocido, la Su peso es mayor a las losas alivianadas con mano de obra es fácil de conseguir. bovedillas de poliestireno; el bloque pesa aproximadamente 8 kg. Es armada con materiales de fácil A diferencia del sistema fert, se necesita mayor acceso. cantidad en mano de obra y tiempo de construcción debido al armado en obra. Es la mejor opción para losas de claros El desperdicio y limpieza del material utilizado es pequeños. mucho mayor. Fuente. Karen Jalca.. 20.

(34) Tabla 5. Ventajas y Desventajas de lo losas alivianadas con Bovedillas de Poliestireno y Viguetas Fert.. LOSA ALIVIANADA CON BOVEDILLA DE POLIESTIRENO Y VIGUETAS FERT.. Ventajas. Desventajas. Solo necesita de apuntalamientos, a diferencia de otro tipo de losas que usan el encofrado tradicional.. Los materiales por ser prefabricados deben ser pedidos con anticipación; para no retrasar la obra.. El peso de la losa es mucho más ligero; debido que las semiviguetas pesan aproximadamente 16 Kg por ml; y el de una bovedilla 1.3 Kg/m2.. Si no se cuenta con la capacitación necesaria para conocer como manipular, cargar y transportar el material para su rápida colocación; puede afectar el costo y tiempo de la obra.. Existe un ahorro en mano de obra y tiempo El poliestireno es un material poco inflamable, al momento de construir, debido a que debido a su composición con hidrocarburos, por ambos materiales son de rápida colocación. esto se recomienda el uso de poliestireno tratado con agente icfnífugo. Disminuye el consumo de materiales y Este método solo se lo puede utilizar en losas desperdicio. nevadas en un sentido. Fuente. Karen Jalca.. 21.

(35) CAPITULO III SISTEMA DE LOSA ALIVIANADA CON BLOQUE DE CEMENTO.. 3.1. PRESUPUESTACIÓN DEL SISTEMA DE LOSA ALIVIANADA BLOQUE DE CEMENTO.. 3.1.1. Determinación de rubros de la losa.. 1. Encofrado de losa.. 2. Armadura prefabricada Armex vigas 15x30.. 3. Acero de refuerzo ƒy = 4200 Kg/cm².. 4. Bloque alivianado de cemento 20x40x10.. 5. Malla electrosoldada Ø5 c/ 15cm.. 6. Hormigón ƒć = 210 kg/cm² (para losa, vigas y nervios).. 7. Curado del hormigón.. 8. Desencofrado de losa.. 9. Enlucido de tumbado de losa.. 10 Enlucido de filos de vigas.. 22. CON.

(36) 3.1.2. 1.. Especificaciones Técnicas.. ENCOFRADO DE LOSA.. Descripción y Método de trabajo.. Se usará encofrados metálicos o madera, que deberán tener suficiente rigidez para mantener su posición, resistir las presiones resultantes del vaciado y vibrado del hormigón.. Como material para encofrado se podrá utilizar madera contrachapada, cepillada, lámina o plancha metálica, que proporcione superficies lisas y deberán estar completamente limpias.. Se usarán cañas que deberán estar fijas y en buenas. condiciones, puesto que soportaran el peso del encofrado y demás materiales para armar la losa; así también el movimiento de la estructura en el momento del hormigonado. En caso, que los encofrados sufran deformaciones por cualquier causa, el constructor deberá desarmarlos y construir de nuevo en las condiciones requeridas.. El Fiscalizador podrá solicitar modificaciones en los encofrados, puntales o sistemas en general, al no reunir las condiciones de seguridad y eficiencia.. 23.

(37) Medición y Forma de pago.. La unidad utilizada en este rubro será metros cuadrados m². La medición deberá ser la cantidad real puesta en obra; Se cancelará por metros cuadrados m2; el precio cubrirá la totalidad de transporte, materiales, mano de obra, equipos, herramientas; y se ejecutará una vez terminado dicho trabajo.. 2.. ARMADURA PREFABRICADA ARMEX VIGAS 15X30.. Descripción y Método de trabajo.. Este rubro cuenta con armaduras prefabricadas que se deberán solicitar con 10 días de anticipación, adjuntando las especificaciones del diseño estructural del proyecto; pueden cambiar en: cantidad y diámetro de barras longitudinales, cantidad y diámetro de separación de estribos, y en la longitud del elemento completo. La longitud estándar de las armaduras es de 6,50 mts.. Todo hierro estructural antes de ser colocado deberá estar libre de pintura, escamas, grasa o cualquier otra materia extraña que pueda afectar la adherencia. Se deberá seguir las especificaciones del plano estructural. Si al colocarlo estará en contacto con otro hierro, éstos deberán ser amarrados con alambre recocido # 18 con doble lazo para evitar desplazamientos.. 24.

(38) Medición y Forma de pago.. La unidad utilizada en este rubro será kilogramos kg. La medición deberá ser la cantidad real puesta en obra; Se cancelará por Kilogramos; el precio cubrirá la totalidad de transporte, materiales, mano de obra, equipos, herramientas; y se ejecutará una vez terminado dicho trabajo.. 3.. ACERO DE REFUERZO ƒy = 4200 kg/cm².. Descripción y Método de trabajo.. El acero de refuerzo deberá ser laminado en caliente, corrugado, logrando un límite de fluencia no menor a 4200Kg/cm2; o trefilado y electro soldado con un límite de fluencia no menor a 5000Kg/cm2.. Los estribos u otro hierro que deban estar en. contacto, serán estrictamente asegurados con alambre recocido No. 18 en doble lazo, para prevenir cualquier desplazamiento.. Su colocación deberá ser en forma segura y con los elementos necesarios que garanticen su recubrimiento, esparcimiento y ligadura. Ningún hormigón podrá ser vaciado sin que el fiscalizador haya inspeccionado y aprobado la colocación de la armadura. Se revisara el hierro para asegurar que esté libre de cualquier materia extraña que pueda reducir o destruir la adherencia.. 25.

(39) Cuando sea necesario realizar traslapes, se harán con una longitud mínima de 50 veces el diámetro de la varilla. Se debe evitar cualquier unión o empate en la armadura en los puntos de máximo esfuerzo.. Medición y Forma de pago.. La unidad utilizada en este rubro será kilogramos kg. La medición deberá ser la cantidad real puesta en obra; Se cancelará por Kilogramos; el precio cubrirá la totalidad de transporte, materiales, mano de obra, equipos, herramientas; y se ejecutará una vez terminado dicho trabajo.. 4.. BLOQUE ALIVIANADO DE CEMENTO 20x40x10.. Descripción y Método de trabajo.. Se colocara bloques de hormigón hueco con dimensiones de 20cmx40cmx10cm en todo el volumen de la losa rellenando las cajonetas entre los nervios.. 26.

(40) Medición y Forma de pago.. Se deberá tomar la cantidad real por unidades puesta en obra; Se cancelará por unidades; el precio cubrirá la totalidad de transporte, materiales, mano de obra, equipos, herramientas; y se ejecutará una vez terminado dicho trabajo.. 5.. MALLA ELECTROSOLDADA Ø5 c/ 15cm.. Descripción y Método de trabajo.. Las mallas Armex son mallas prefabricadas, electrosoldada para el reforzamiento del hormigón y vienen listas para ser colocadas. Las características de la malla a utilizar serán siguiendo las especificaciones del diseño estructural.. El área a cubrir es de 15m² por cada plancha y traslapará con una distancia de dos cuadros siguiendo las especificaciones de la Norma Ecuatoriana de la Construcción en la sección 7.8 o en el ACI-318 en la sección 12.7; 12.8; 12,18 y 12.9.. Los traslapes serán asegurados con alambre recocido No. 18 en doble lazo, para prevenir cualquier desplazamiento.. 27.

(41) Medición y Forma de pago.. La unidad utilizada en este rubro será kilogramos kg. La medición deberá la cantidad real puesta en obra; Se cancelará por Kilogramos; el precio cubrirá la totalidad de transporte, materiales, mano de obra, equipos, herramientas; y se ejecutará una vez terminado dicho trabajo.. 6.. HORMIGÓN ƒć= 210 kg/cm² (PARA LOSA, VIGAS Y NERVIOS).. Descripción y Método de trabajo.. Una vez armado el encofrado, sea metálico o de madera, se tomaran en cuenta los materiales a utilizar para preparar el hormigón La piedra a utilizarse será de tamaño máximo de ¾”; la arena deberá estar limpia, libre de arcilla y residuos vegetales; el cemento será del tipo Pórtland.. Antes de colocar el hormigón sobre una superficie de fundición, se deberá revisar que no existan residuos de cualquier otro material que pueda afectar el hormigonado o la resistencia de la estructura. Toda superficie sobre la cual se va a colocar hormigón, deberá ser rugosas, previamente limpiada y humedecida. Para el proceso de limpieza se podrá utilizar cualquier método conocido, como picado, chorro de agua o de aire a alta presión y aditivos químicos.. 28.

(42) Para proceder con la colocación del hormigón en obra, el constructor deberá solicitar la presencia del fiscalizador por lo menos con 24 horas de anticipación, se revisará el encofrado y todo material embebido en el mismo. Una vez obtenida la autorización para el vaciado del hormigón, el fiscalizador y el residente de obra deberán estar presentes para poder proceder con dicha acción. El hormigón a utilizarse para la estructura se preparará en la obra mediante la utilización de una concretera; deberá ser vibrado para evitar acumulaciones de agregado grueso o aire entrampado, y para acomodarlo a las formas del encofrado y de los elementos embebidos. Se utilizará impermeabilizante de Sika o similar, dosificado conforme las especificaciones del fabricante.. La Dosificación a utilizar es la siguiente:. Tabla 6 Dosificación para hormigón ƒ’c = 210kg/cm2.. CALCULO DE CANTIDADES DE VOLUMEN PARA 1 M3 DE HORMIGON ƒć 210kg/cm2 CEMENTO. AGUA. PIEDRA. ARENA. Kg. m³. m³. m³. 350. 0,2. 0,880. 0,58. Fuente: Karen Jalca. 29.

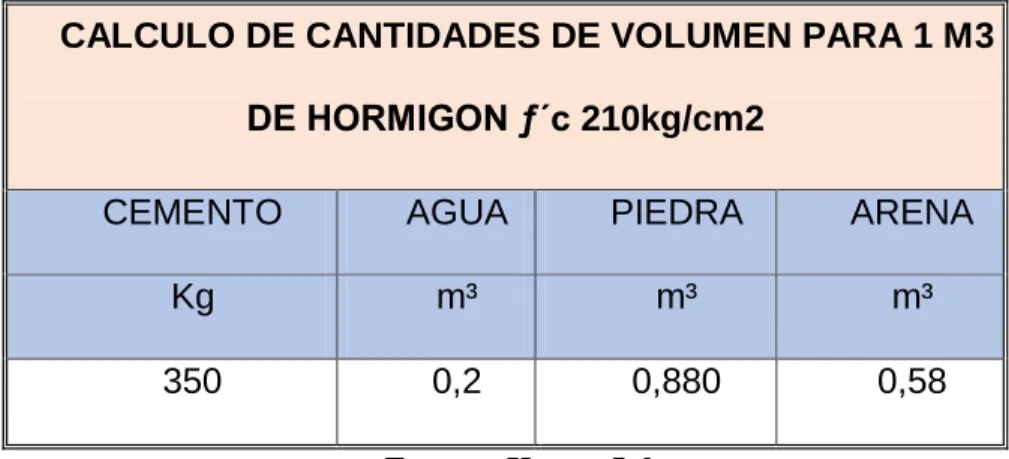

(43) Las mezclas frescas de hormigón deberán ser: uniformes y homogéneas que garanticen la estabilidad y durabilidad de la estructura. El hormigón responderá a una resistencia de 210 kg/cm2 a los 28 días.. Medición y Forma de pago.. La unidad utilizada en este rubro será en metros cúbico m3. La medición deberá ser la cantidad real puesta en obra; Se cancelará por metro cúbico y el precio cubrirá la totalidad de transporte, materiales, mano de obra, equipos, herramientas; y se ejecutará una vez terminado dicho trabajo.. 7.. CURADO DEL HORMIGÓN.. Descripción y Método de trabajo.. El curado del hormigón podrá ser efectuado siguiendo las recomendaciones de las Normas Ecuatorianas de la Construcción; de manera general podrán utilizarse los siguientes métodos: Esparcir agua sobre una superficie lo suficientemente ya endurecida, durante el tiempo mínimo de 7 días; o utilizar compuestos químicos líquidos que formen una membrana sobre la superficie del hormigón, y que satisfagan las especificaciones del código.. 30.

(44) El curado se realizara por un máximo de 15 días, esparciendo agua en toda la superficie de la losa durante 1hora/día; evitando así, que el concreto pierda su contenido de humedad bruscamente y se produzcan fisuras. El regado con manguera no será un procedimiento aceptado, pues durante las interrupciones de regado incluyendo la noche, se evaporará y muy probablemente se fisurará la losa.. Medición y Forma de pago.. La unidad utilizada en este rubro será en metros cuadrados m2. La medición deberá ser la cantidad real puesta en obra; Se cancelará por m2 y el precio cubrirá la totalidad de transporte, materiales, mano de obra, equipos, herramientas; y se ejecutará una vez terminado dicho trabajo.. 8.. DESENCOFRADO DE LOSA.. Descripción y Método de trabajo.. El desencofrado se lo debe realizar con mucha precaución, debido a que pueden existir despostillamiento de las caras de hormigón. Si esto se produjera, se convendrá rellenar y reparar inmediatamente.. 31.

(45) El tiempo de desencofrado será responsabilidad del contratista. Cuando se utilicen acelerantes, el desencofrado se hará en menor tiempo acorde a las especificaciones del aditivo utilizado.. Medición y Forma de pago.. La unidad utilizada en este rubro será en metros cuadrados m². La medición deberá ser la cantidad real puesta en obra; Se cancelará por m² y el precio cubrirá la totalidad de transporte, materiales, mano de obra, equipos, herramientas; y se ejecutará una vez terminado dicho trabajo.. 9.. ENLUCIDO DE TUMBADO DE LOSA Y VIGAS.. Descripción y Método de trabajo.. Se armarán andamios y se deberá utilizar obligatoriamente la herramienta menor necesaria, reglas de aluminio en buen estado y limpias, para así obtener un mejor acabado.. El agregado para preparar el mortero de enlucido será arena natural o de trituración de rocas; deberá estar limpia, proveniente de rocas sanas, no contener más del 5% de finos (arcilla o limo).. 32.

(46) Se enlucirá el tumbado con un mortero de cemento y arena, en proporción 1:3, con un espesor no mayor a 2 cm. Se contempla el uso de un aditivo reductor de agrietamiento de morteros, dosificado de acuerdo a las especificaciones del fabricante.. El enlucido no deberá presentar agrietamiento, pero si esto llega a ocurrir se deberá remover y volver a enlucir. Las esquinas y rincones deberán quedar perfectamente rematados y uniformes a 90 grados.. Medición y Forma de pago.. La unidad utilizada en este rubro será en metros cuadrados m². La medición deberá ser la cantidad real puesta en obra. La forma de pago será por m², el cual cubrirá la totalidad de transporte, materiales, mano de obra, equipos, herramientas; y se ejecutará al término de dicho trabajo.. 10. ENLUCIDO DE FILOS DE VIGAS.. Descripción y Método de trabajo.. En el enlucido de filos se usarán pequeños andamios y la herramienta menor necesaria como reglas de aluminio y escuadra. Se sacarán los filos usando un mortero. 33.

(47) de cemento y arena en proporción 1:3. Se puede usar aditivos para reducir agrietamientos.. Si se presenta agrietamiento o descascaramientos en el enlucido de filos se deberá remover y volver a enlucir. Las esquinas deberán quedar perfectamente rematados y uniformes.. Medición y Forma de pago.. La unidad utilizada en este rubro será en metros lineales m. La medición deberá ser la cantidad real puesta en obra. La forma de pago será por m., el cual cubrirá la totalidad de transporte, materiales, mano de obra, equipos, herramientas; y se ejecutará al término de dicho trabajo.. 34.

(48) 3.1.3. Presupuesto de la losa alivianada con bloques de cemento.. Tabla 7 Presupuesto de losa alivianada con bloques de cemento.. VILLA ADJUDICADA 4-06 VENTO LA DORADA-2013. N°. RUBROS DE LOSA. UNIDADES CANTIDADES. MANO DE OBRA. COSTO UNITARIO. MATERIALES EQUIPO. COSTO TOTAL. 1 ENCOFRADO DE LOSA. m². 56,00. 4,97. 20,29. 0,25. $. 32,39 $. 1.813,84. 2 ARMADURA PREFABRICADA ARMEX VIGAS 15x30 3 ACERO DE REFUERZO ƒy = 4200 Kg/cm2. kg. 191,47. 0,16. 1,33. 0,05. $. 1,97 $. 377,20. kg. 159,10. 0,27. 1,05. 0,03. $. 1,72 $. 273,65. 4 BLOQUE ALIVIANADO DE CEMENTO 20x40x10. u. 530,00. 0,17. 0,38. 0,03. $. 0,74 $. 392,20. 5 MALLA ELECTROSOLDADA Ø5 c/ 15cm 6 HORMIGON ƒć= 210 kg/cm² (PARA LOSA, VIGAS Y NERVIOS). kg. 123,80. 0,67. 1,58. 0,03. $. 2,90 $. 359,02. m³. 4,23. 51,56. 70,98. 18,77. $. 179,46 $. 759,21. 7 CURADO DEL HORMIGON. m². 50,45. 1,16. 0,02. 0,06. $. 1,57 $. 79,21. 8 DESENCOFRADO DE LOSA. m². 56,00. 0,93. 0,00. 0,05. $. 1,25 $. 70,00. 9 ENLUCIDO TUMBADO DE LOSA Y VIGAS. m². 53,97. 3,44. 3,00. 0,17. $. 8,40 $. 453,35. 10 ENLUCIDO DE FILOS DE VIGAS. m. 104,49. 1,78. 1,00. 0,09. $. 3,65 $. 381,39. $ 4.959,06. TOTAL. Fuente: Karen Jalca.. 35.

(49) 3.1.4. Cálculo de cantidades de obra de la losa.. Tabla 8 Cantidad de obra en rubro de encofrado de losa.. CALCULO DE CANTIDAD DE OBRA ENCOFRADO DE LOSA m². RUBRO: UNIDAD:. DIMENSIONES DE LOSA 6,9. AREA EN M2. A1. 8,6. AG= A1=. 59,34 3,6. AREA DE ENCOFRADO PARA LOSA. A4. 55,74 m² 56 m². ESC.. Fuente: Karen Jalca. 3,60 cm. A1. 1,00 cm. 36. m² m².

(50) Tabla 9 Cantidad de obra en rubro Armadura prefabricada Armex viga 15x30 CALCULO DE CANTIDAD DE OBRA ARMADURA PREFABRICADA ARMEX VIGAS 15X30 kg. RUBRO: UNIDAD:. DIMENSIONES DE ARMADURA VIGA DE 25X15 ØPRINCIPAL(MM)= Ø ESTRIBO (MM)= PESO (KG/ML)= F'Y (KG/CM2)=. V-C9. 12 6 4,67 5000. LONGITUD TOTAL DE ARMADURA EN LOSA 41 m. P. TOTAL EN KG=. 191,47 kg CATALOGO IDEAL ALAMBREC. Fuente: Karen Jalca. Tabla 10 Cantidad de obra en rubro Acero de refuerzo ƒy=4200kg/cm² RUBRO: UNIDAD:. CÁLCULO DE CANTIDAD DE OBRA ACERO DE REFUERZO ƒy = 4200 Kg/cm2 kg. PESO TOTAL DE ACERO DE REFUERZO EN VIGAS Y NERVIOS = PESO TOTAL DE ACERO LONGITUDINAL EN NERVIOS = PESO TOTAL DE ESTRIBOS EN NERVIOS =. PESO TOTAL = A4. Fuente: Karen Jalca. 37. 132,13 22,20 4,77. kg kg kg. 159,10 kg.

(51) Tabla 11 Planilla de Acero de refuerzo ƒy= 4200 kg/cm2 para vigas y nervios ACERO DE REFUERZO DIMENSIONES (m) MARCA. Ø(mm). 101. 10. FORMA. CANTIDAD. a. b. 0,2. 0,9. c. LONG. PARCIAL. LONG. TOTAL. PESO TOTAL (Kg). b 5. 1,1. a 103. 107. a. 10. 3. b. 8. 37. 1,8. 0,1. 111. 114. 115. 8. 4. a. a. 12. 9. a. 8. 6. b. 10. 6. 0,9. 200. 201. 206. a. 8. 10. a. 8. 18. a. 10. 11. a. 8. 3. 3,32930281. 37. 14,5996094. 13. 5,12959248. 16,2. 14,3825882. 40,8. 16,0990287. 15,3. 9,43302464. 37,5. 14,7969014. 36. 14,2050253. 22. 13,5638263. 14,7. 5,80038535. 9,6. 8,52301521. 8. 7,10251267. 3,25. 1,8. 1,8. 6,8. 6,8. 2,45. 2,55. a 116. 5,4 1. 3,25. 0,1. 3,39095657. 1,8. a 110. 5,5. 3,75. 3,75. 2. 2. 2. 2. 4,9. 4,9. b 207. 208. 209. 12. 12. 8. 2. a. b c. a. a. 2. 1. 0,3. 0,2. 4,5. 4,5. 3,6. 4,8. 0,2. 4. 4,5. 4,5 1,77562817. TOTAL 132,131397. 38.

(52) ACERO LONGITUDINAL DE NERVIOS Ø(mm). CANTIDAD TOTAL DE VARILLAS 3. ML. 10. 33,4. PESO TOTAL (kg) 22,2. ESTRIBOS DE NERVIOS MARCA. Ø(mm). FORMA. NA. 10. c. CANTIDAD. a. DIMENSIONES (m) b. c. LONG. PARCIAL. LONG. TOTAL. 0,1. 0,1. 0,05. 0,5. 21,5. PESO TOTAL (Kg). b a. 43. PESO TOTAL DE VARILLAS (KG). 4,7720007. 159,1033979. Fuente: Karen Jalca. Tabla 12 Cantidad de obra en rubro Bloque alivianado de cemento. CALCULO DE CANTIDAD DE OBRA BLOQUE ALIVIANADO DE CEMENTO 20X40X10 U. RUBRO: UNIDAD:. DIMENSIONES DEL BLOQUE. AREA DEL BLOQUE 0,080. a (m) = b (m) = c (m) =. 2 cajonetas 0,4 m² # de boques en 1 cajoneta = 5,00 # de boques para un m² = 10 AREA LOSA= 50,45 m² Total de bloques 530 incluye desperdicio. A4. Peso unitario=. 8. m². para 1 m² de losa area de cajoneta =. 0,2 0,4 0,1. kg. Fuente: Karen Jalca. 39.

(53) Tabla 13 Cantidad de obra en rubro Malla electrosoldada Ø5 c/15cm. CALCULO DE CANTIDAD DE OBRA MALLA ELECTROSOLDADA Ø5 c/ 15cm kg. RUBRO: UNIDAD:. DIMENSIONES DE MALLA Ø LONGITUDINAL (mm) = ØTRANSVERSAL(mm)= SEPARACIÓN PESO (kg/m²)= PESO (kg/Plancha)= F'Y (kg/cm2)= LONGITUD (m)= ANCHO (m) = AREA (m²). V-C9. 5 5 15X15 2,06 30,95 5000 6,25 2,4 15. AREA DE LOSA (m²) 50,45 4 Mallas para area de losa P. TOTAL EN KG= 123,8 kg CATALOGO IDEAL ALAMBREC. Fuente: Karen Jalca. Tabla 14 Cantidad de obra en rubro de Hormigón ƒ’c = 210kg/cm2 CÁLCULO DE CANTIDAD DE OBRA HORMIGON ƒć= 210 kg/cm² (PARA LOSA, VIGAS Y NERVIOS) m³. RUBRO: UNIDAD:. Para 1 m² de losa. Volumen para cantidad total de losa 50,45 m² 4,66 m² Volumen de V. Esb. = 0,699 m³ Area de losa= Area de vigas esbeltas =. m². A. Gruesa= A. Cajoneta = A. hormigon para 1m2 =. 0,07. 0,15 m² 0,08 m² m². volumen de hormigon para 1m2 =. 0,07. m³. 1 50,45 x= V. T. hormigon Losa =. Fuente: Karen Jalca. 40. m³. 0,07 x 3,53 m³ 4,23 m³.

(54) Tabla 15 Cantidad de obra en rubro curado de hormigón.. CALCULO DE CANTIDAD DE OBRA CURADO DEL HORMIGON m². RUBRO: UNIDAD:. 50,45 m². AREA TOTAL DE LA LOSA = Area obtenida desde el plano en autocad.. Fuente: Karen Jalca. Tabla 16 Cantidad de obra en rubro desencofrado de losa.. CALCULO DE CANTIDAD DE OBRA DESENCOFRADO DE LOSA m² A4. RUBRO: UNIDAD:. 56 m². AREA TOTAL DE ENCOFRADO EN LOSA =. Fuente: Karen Jalca. Tabla 17 Cantidad de obra en rubro enlucido de tumbado de losa y vigas. RUBRO: UNIDAD:. CALCULO DE CANTIDAD DE MATERIALES ENLUCIDO TUMBADO DE LOSA Y VIGAS m² A4. Area tumbado de losa = A. enluc. Vigas esbeltas =. 47,45 m² 6,52 m² 53,97 m². Area total de enlucido de tumbado de losa =. Fuente: Karen Jalca. 41.

(55) Tabla 18 Cantidad de obra en rubro enlucido de filos de vigas.. RUBRO: UNIDAD:. CALCULO DE CANTIDAD DE OBRA ENLUCIDO DE FILOS DE VIGAS m. PERIMETRO INTERNO =. 12,96. ML = 4 FILOS. 51,84. m. PERIMETRO EXTERNO =. 17,55. ML = 3 FILOS. 52,65. m. TOTAL DE ENLUCIDO DE FILOS =. 104,49 m. Fuente: Karen Jalca. 3.1.5. Análisis de precios unitarios de la losa alivianada con bloques de cemento.. Los análisis de precios son aquellas cantidades que se sacan por la unidad de cada rubro; tomando en cuenta el material, mano de obra, equipos. Los precios que se usaron para los análisis fueron consultados de: la revista de la Cámara de la Construcción, Domus y de diferentes distribuidores.. 42.

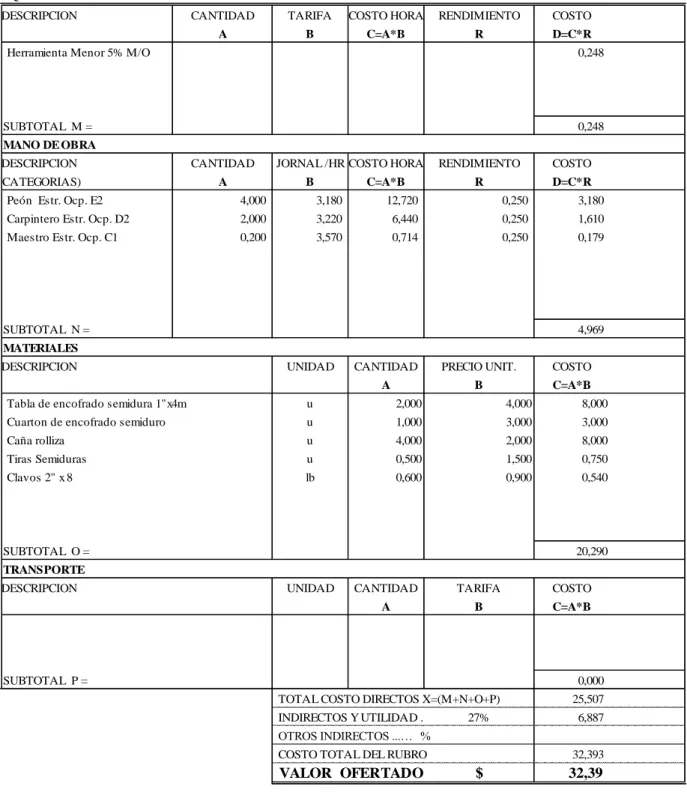

(56) NOMBRE DEL PROPONENTE: PROYECTO:. KAREN JALCA CHOEZ. .. VIVIENDA DE DOS PLANTAS. ANALISIS DE PRECIOS UNITARIOS RUBRO: DETALLE:. 1 ENCOFRADO DE LOSA. UNIDAD:. EQUIPOS DESCRIPCION. CANTIDAD. TARIFA. COSTO HORA. RENDIMIENTO. COSTO. A. B. C=A*B. R. D=C*R. Herramienta Menor 5% M/O. 0,248. SUBTOTAL M =. 0,248. MANO DE OBRA DESCRIPCION. CANTIDAD. (CATEGORIAS). A. JORNAL /HR COSTO HORA B. RENDIMIENTO. COSTO. R. D=C*R. C=A*B. Peón Estr. Ocp. E2. 4,000. 3,180. 12,720. 0,250. 3,180. Carpintero Estr. Ocp. D2. 2,000. 3,220. 6,440. 0,250. 1,610. Maestro Estr. Ocp. C1. 0,200. 3,570. 0,714. 0,250. 0,179. SUBTOTAL N =. 4,969. MATERIALES DESCRIPCION. UNIDAD. CANTIDAD. PRECIO UNIT.. COSTO. A. B. C=A*B. Tabla de encofrado semidura 1"x4m. u. 2,000. 4,000. 8,000. Cuarton de encofrado semiduro. u. 1,000. 3,000. 3,000. Caña rolliza. u. 4,000. 2,000. 8,000. Tiras Semiduras. u. 0,500. 1,500. 0,750. Clavos 2" x 8. lb. 0,600. 0,900. 0,540. SUBTOTAL O =. 20,290. TRANSPORTE DESCRIPCION. UNIDAD. CANTIDAD. TARIFA. COSTO. A. B. C=A*B. SUBTOTAL P =. 0,000 TOTAL COSTO DIRECTOS X=(M+N+O+P) INDIRECTOS Y UTILIDAD ........ 27%. 25,507 6,887. OTROS INDIRECTOS ...… % COSTO TOTAL DEL RUBRO. VALOR OFERTADO GUAYAQUIL, NOVIEMBRE 2015 KAREN JALCA CHOEZ. 43. 32,393. $. 32,39. m².

(57) NOMBRE DEL PROPONENTE: PROYECTO:. KAREN JALCA CHOEZ. .. VIVIENDA DE DOS PLANTAS. ANALISIS DE PRECIOS UNITARIOS RUBRO:. 2. UNIDAD:. DETALLE:. ARMADURA PREFABRICADA ARMEX VIGAS 15X30. EQUIPOS DESCRIPCION. CANTIDAD. TARIFA. COSTO HORA. RENDIMIENTO. COSTO. A. B. C=A*B. R. D=C*R. Herramienta Menor 5% M/O 1,000. Tecle. 2,000. 2,000. 0,023. SUBTOTAL M =. 0,008 0,046. 0,054. MANO DE OBRA DESCRIPCION. CANTIDAD. (CATEGORIAS). A. JORNAL /HR COSTO HORA B. RENDIMIENTO. COSTO. R. D=C*R. C=A*B. Maestro Estr. Ocp. C1. 0,200. 3,570. 0,714. 0,023. 0,016. Peón Estr. Ocp. E2. 2,000. 3,180. 6,360. 0,023. 0,145. SUBTOTAL N =. 0,162. MATERIALES DESCRIPCION Armadura prefabricada armex para vigas de 15x30. UNIDAD. CANTIDAD. PRECIO UNIT.. COSTO. A. B. C=A*B. kg. 1,050. 1,270. SUBTOTAL O =. 1,334. 1,334. TRANSPORTE DESCRIPCION. UNIDAD. CANTIDAD. TARIFA. COSTO. A. B. C=A*B. SUBTOTAL P =. 0,0000 TOTAL COSTO DIRECTOS X=(M+N+O+P) INDIRECTOS Y UTILIDAD ........ 1,549 27%. 0,418. $. 1,97. OTROS INDIRECTOS ...… % COSTO TOTAL DEL RUBRO. GUAYAQUIL, NOVIEMBRE 2015. VALOR OFERTADO. KAREN JALCA CHOEZ. 44. 1,967. kg.

(58) NOMBRE DEL PROPONENTE:. KAREN JALCA CHOEZ. .. PROYECTO: VIVIENDA DE DOS PLANTAS. ANALISIS DE PRECIOS UNITARIOS RUBRO: DETALLE:. 3 ACERO DE REFUERZO ƒy = 4200 Kg/cm2. UNIDAD:. EQUIPOS DESCRIPCION. CANTIDAD. TARIFA. COSTO HORA. RENDIMIENTO. COSTO. A. B. C=A*B. R. D=C*R. Herramienta Menor 5% M/O. 0,014. Cortadora-Dobladora. 1,000. 0,500. 0,500. 0,027. SUBTOTAL M =. 0,013. 0,027. MANO DE OBRA DESCRIPCION. CANTIDAD JORNAL /HR COSTO HORA. (CATEGORIAS). A. B. RENDIMIENTO. COSTO. R. D=C*R. C=A*B. Peón Estr. Ocp. E2. 2,000. 3,180. 6,360. 0,027. 0,170. Fierrero Estr. Ocp. D2. 1,000. 3,220. 3,220. 0,027. 0,086. Maestro Estr. Ocp. C1. 0,200. 3,570. 0,714. 0,027. 0,019. SUBTOTAL N =. 0,275. MATERIALES DESCRIPCION. UNIDAD. CANTIDAD. PRECIO UNIT.. COSTO. A. B. C=A*B. Acero de refuerzo fy= 4200kg/cm2. kg. 1,050. 0,950. 0,998. alambre recocido # 18. kg. 0,032. 1,700. 0,054. SUBTOTAL O =. 1,052. TRANSPORTE DESCRIPCION. UNIDAD. CANTIDAD. TARIFA. COSTO. A. B. C=A*B. SUBTOTAL P =. 0,000 TOTAL COSTO DIRECTOS X=(M+N+O+P) INDIRECTOS Y UTILIDAD ........ 1,354 27%. 0,366. $. 1,72. OTROS INDIRECTOS ...… % COSTO TOTAL DEL RUBRO. GUAYAQUIL, NOVIEMBRE 2015. VALOR OFERTADO. KAREN JALCA CHOEZ. 45. 1,719. kg.

(59) NOMBRE DEL PROPONENTE:. KAREN JALCA CHOEZ. .. PROYECTO: VIVIENDA DE DOS PLANTAS. ANALISIS DE PRECIOS UNITARIOS RUBRO: DETALLE:. 4. UNIDAD:. BLOQUE ALIVIANADO DE CEMENTO 20X40X10. EQUIPOS DESCRIPCION. CANTIDAD. TARIFA. A. B. COSTO HORA RENDIMIENTO C=A*B. R. COSTO D=C*R. Herramienta Menor 5% M/O. 0,009. Tecle. 1,000. 2,000. 2,000. 0,012. SUBTOTAL M =. 0,025. 0,034. MANO DE OBRA DESCRIPCION (CATEGORIAS). CANTIDAD JORNAL /HR COSTO HORA RENDIMIENTO A. B. C=A*B. R. COSTO D=C*R. Peón Estr. Ocp. E2. 4,000. 3,180. 12,720. 0,012. 0,157. Maestro Estr. Ocp. C1. 0,400. 3,220. 1,288. 0,012. 0,016. SUBTOTAL N =. 0,173. MATERIALES DESCRIPCION Bloque alivianado 20x40x10. UNIDAD. CANTIDAD. PRECIO UNIT.. COSTO. A. B. C=A*B. u. 1,050. 0,360. SUBTOTAL O =. 0,378. 0,378. TRANSPORTE DESCRIPCION. UNIDAD. CANTIDAD. TARIFA. COSTO. A. B. C=A*B. SUBTOTAL P =. 0,000 TOTAL COSTO DIRECTOS X=(M+N+O+P). 0,584. INDIRECTOS Y UTILIDAD ........ 0,158. 27%. OTROS INDIRECTOS ...… % COSTO TOTAL DEL RUBRO. GUAYAQUIL, NOVIEMBRE 2015. VALOR OFERTADO. KAREN JALCA CHOEZ. 46. 0,742. $. 0,74. UNIDAD.

(60) NOMBRE DEL PROPONENTE: PROYECTO:. KAREN JALCA CHOEZ. .. VIVIENDA DE DOS PLANTAS. ANALISIS DE PRECIOS UNITARIOS RUBRO: DETALLE:. 5 MALLA ELECTROSOLDADA Ø5 c/ 15cm. UNIDAD:. EQUIPOS DESCRIPCION. CANTIDAD. TARIFA. COSTO HORA. RENDIMIENTO. COSTO. A. B. C=A*B. R. D=C*R. Herramienta Menor 5% M/O. 0,034. SUBTOTAL M =. 0,034. MANO DE OBRA DESCRIPCION. CANTIDAD. (CATEGORIAS). A. JORNAL /HR COSTO HORA B. RENDIMIENTO. COSTO. R. D=C*R. C=A*B. Ayudante de fierrero Estr. Ocp. E2. 4,000. 3,180. 12,720. 0,050. 0,636. Maestro Estr. Ocp. C1. 0,200. 3,570. 0,714. 0,050. 0,036. SUBTOTAL N =. 0,672. MATERIALES DESCRIPCION. UNIDAD. CANTIDAD. PRECIO UNIT.. COSTO. A. B. C=A*B. Malla electrosoldada Ø5 c/ 15cm R-131. kg. 1,050. 1,450. 1,523. alambre recocido # 18. kg. 0,032. 1,700. 0,054. SUBTOTAL O =. 1,577. TRANSPORTE DESCRIPCION. UNIDAD. CANTIDAD. TARIFA. COSTO. A. B. C=A*B. SUBTOTAL P =. 0,000 TOTAL COSTO DIRECTOS X=(M+N+O+P) INDIRECTOS Y UTILIDAD ........ 2,283 27%. 0,616. $. 2,90. OTROS INDIRECTOS ...… % COSTO TOTAL DEL RUBRO. GUAYAQUIL, NOVIEMBRE 2015. VALOR OFERTADO. KAREN JALCA CHOEZ. 47. 2,899. kg.

(61) NOMBRE DEL PROPONENTE:. KAREN JALCA CHOEZ. .. PROYECTO: VIVIENDA DE DOS PLANTAS. ANALISIS DE PRECIOS UNITARIOS RUBRO: DETALLE:. 6 HORMIGON ƒć= 210 kg/cm² (PARA LOSA, VIGAS Y NERVIOS). UNIDAD:. EQUIPOS DESCRIPCION. CANTIDAD. TARIFA. A. B. COSTO HORA RENDIMIENTO C=A*B. R. COSTO D=C*R. Herramienta Menor 5% M/O. 2,578. Concretera. 1,000. 3,130. 3,130. 1,455. 4,553. Vibrador de manguera. 2,000. 4,000. 8,000. 1,455. 11,636. SUBTOTAL M =. 18,767. MANO DE OBRA DESCRIPCION (CATEGORIAS). CANTIDAD JORNAL /HR COSTO HORA RENDIMIENTO A. B. C=A*B. R. COSTO D=C*R. Peón Estr. Ocp. E2. 8,000. 3,180. 25,440. 1,45. 37,004. Albañil Estr. Ocp. D2. 2,000. 3,220. 6,440. 1,45. 9,367. Maestro Estr. Ocp. C1. 1,000. 3,570. 3,570. 1,45. 5,193. SUBTOTAL N =. 51,564. MATERIALES DESCRIPCION Cemento. UNIDAD. CANTIDAD. PRECIO UNIT.. COSTO. A. B. C=A*B. saco. 7,000. 7,200. 50,400. Piedra 3/4 (incluye Transporte). m³. 0,880. 14,000. 12,320. Arena (incluye Transporte). m³. 0,588. 13,700. 8,056. Agua. m³. 0,200. 1,000. 0,200. SUBTOTAL O =. 70,976. TRANSPORTE DESCRIPCION. UNIDAD. CANTIDAD. TARIFA. COSTO. A. B. C=A*B. SUBTOTAL P =. 0,000 TOTAL COSTO DIRECTOS X=(M+N+O+P) INDIRECTOS Y UTILIDAD ........ 27%. 141,306 38,153. OTROS INDIRECTOS ...… % COSTO TOTAL DEL RUBRO. GUAYAQUIL, NOVIEMBRE 2015. VALOR OFERTADO. KAREN JALCA CHOEZ. 48. 179,459. $. 179,46. m³.

(62) NOMBRE DEL PROPONENTE: PROYECTO:. KAREN JALCA CHOEZ. .. VIVIENDA DE DOS PLANTAS. ANALISIS DE PRECIOS UNITARIOS RUBRO: DETALLE:. 7. UNIDAD:. CURADO DEL HORMIGON. EQUIPOS DESCRIPCION. CANTIDAD. TARIFA. A. B. COSTO HORA RENDIMIENTO C=A*B. R. COSTO D=C*R. Herramienta Menor 5% M/O. 0,058. SUBTOTAL M =. 0,058. MANO DE OBRA DESCRIPCION. CANTIDAD. (CATEGORIAS). A. JORNAL /HR COSTO HORA RENDIMIENTO B. C=A*B. R. COSTO D=C*R. Peón Estr. Ocp. E2. 1,000. 3,180. 3,180. 0,297. 0,946. Maestro Estr. Ocp. C1. 0,200. 3,570. 0,714. 0,297. 0,212. SUBTOTAL N =. 1,158. MATERIALES DESCRIPCION Agua. UNIDAD. CANTIDAD. PRECIO UNIT.. COSTO. A. B. C=A*B. m³. 0,020. 1,000. SUBTOTAL O =. 0,020. 0,020. TRANSPORTE DESCRIPCION. UNIDAD. CANTIDAD. TARIFA. COSTO. A. B. C=A*B. SUBTOTAL P =. 0,000 TOTAL COSTO DIRECTOS X=(M+N+O+P) INDIRECTOS Y UTILIDAD ........ 1,236 27%. 0,334. $. 1,57. OTROS INDIRECTOS ...… % COSTO TOTAL DEL RUBRO. GUAYAQUIL, NOVIEMBRE 2015. VALOR OFERTADO. KAREN JALCA CHOEZ. 49. 1,570. m².

(63) NOMBRE DEL PROPONENTE: PROYECTO:. KAREN JALCA CHOEZ. .. VIVIENDA DE DOS PLANTAS. ANALISIS DE PRECIOS UNITARIOS RUBRO:. 8. UNIDAD:. DETALLE:. DESENCOFRADO DE LOSA. EQUIPOS DESCRIPCION. CANTIDAD. TARIFA. COSTO HORA. RENDIMIENTO. COSTO. A. B. C=A*B. R. D=C*R. Herramienta Menor 5% M/O. 0,047. SUBTOTAL M =. 0,047. MANO DE OBRA DESCRIPCION. CANTIDAD. (CATEGORIAS). A. JORNAL /HR COSTO HORA B. RENDIMIENTO. COSTO. R. D=C*R. C=A*B. Peón Estr. Ocp. E2. 2,000. 3,180. 6,360. 0,133. 0,848. Maestro Estr. Ocp. C1. 0,200. 3,220. 0,644. 0,133. 0,086. SUBTOTAL N =. 0,934. MATERIALES DESCRIPCION. UNIDAD. CANTIDAD. PRECIO UNIT.. COSTO. A. B. C=A*B. SUBTOTAL O =. 0,000. TRANSPORTE DESCRIPCION. UNIDAD. CANTIDAD. TARIFA. COSTO. A. B. C=A*B. SUBTOTAL P =. 0,000 TOTAL COSTO DIRECTOS X=(M+N+O+P) INDIRECTOS Y UTILIDAD ........ 0,981 27%. 0,265. $. 1,25. OTROS INDIRECTOS ...… % COSTO TOTAL DEL RUBRO. GUAYAQUIL, NOVIEMBRE 2015. VALOR OFERTADO. KAREN JALCA CHOEZ. 50. 1,246. m².

(64) NOMBRE DEL PROPONENTE:. KAREN JALCA CHOEZ. .. PROYECTO: VIVIENDA DE DOS PLANTAS. ANALISIS DE PRECIOS UNITARIOS RUBRO: DETALLE:. 9. UNIDAD:. ENLUCIDO TUMBADO DE LOSA Y VIGAS. EQUIPOS DESCRIPCION. CANTIDAD. TARIFA. COSTO HORA. RENDIMIENTO. COSTO. A. B. C=A*B. R. D=C*R. Herramienta Menor 5% M/O. 0,172. SUBTOTAL M =. 0,172. MANO DE OBRA DESCRIPCION (CATEGORIAS). CANTIDAD JORNAL /HR COSTO HORA A. B. RENDIMIENTO. COSTO. R. D=C*R. C=A*B. Peón Estr. Ocp. E2. 1,000. 3,180. 3,180. 0,333. 1,060. Albañil Estr. Ocp. D2. 2,000. 3,220. 6,440. 0,333. 2,147. Maestro Estr. Ocp. C1. 0,200. 3,570. 0,714. 0,333. 0,238. SUBTOTAL N =. 3,445. MATERIALES DESCRIPCION Cemento (50kg). UNIDAD. CANTIDAD. PRECIO UNIT.. COSTO. A. B. C=A*B. saco. 0,300. 7,200. 2,160. Agua. m³. 0,006. 1,000. 0,006. Arena (incluye transporte). m³. 0,020. 13,700. 0,274. Tabla. u. 0,038. 4,000. 0,152. Caña rolliza. u. 0,028. 2,000. 0,056. Cuartón de encofrado semidura. u. 0,085. 3,000. 0,255. Soga. u. 0,115. 0,850. 0,098. SUBTOTAL O =. 3,001. TRANSPORTE DESCRIPCION. UNIDAD. CANTIDAD. TARIFA. COSTO. A. B. C=A*B. SUBTOTAL P =. 0,000 TOTAL COSTO DIRECTOS X=(M+N+O+P) INDIRECTOS Y UTILIDAD ........ 6,618 27%. 1,787. $. 8,40. OTROS INDIRECTOS ...… % COSTO TOTAL DEL RUBRO. GUAYAQUIL, NOVIEMBRE 2015. VALOR OFERTADO. KAREN JALCA CHOEZ. 51. 8,404. m².

(65) NOMBRE DEL PROPONENTE:. KAREN JALCA CHOEZ. .. PROYECTO: VIVIENDA DE DOS PLANTAS. ANALISIS DE PRECIOS UNITARIOS RUBRO: DETALLE:. 10. UNIDAD:. ENLUCIDO DE FILOS DE VIGAS. EQUIPOS DESCRIPCION. CANTIDAD. TARIFA. A. B. COSTO HORA RENDIMIENTO C=A*B. R. COSTO D=C*R. Herramienta Menor 5% M/O. 0,089. SUBTOTAL M =. 0,089. MANO DE OBRA DESCRIPCION (CATEGORIAS). CANTIDAD JORNAL /HR COSTO HORA RENDIMIENTO A. B. C=A*B. R. COSTO D=C*R. Peón Estr. Ocp. E2. 1,000. 3,180. 3,180. 0,250. 0,795. Albañil Estr. Ocp. D2. 1,000. 3,220. 3,220. 0,250. 0,805. Maestro Estr. Ocp. C1. 0,200. 3,570. 0,714. 0,250. 0,179. SUBTOTAL N =. 1,779. MATERIALES DESCRIPCION Cemento (50kg). UNIDAD. CANTIDAD. PRECIO UNIT.. COSTO. A. B. C=A*B. saco. 0,100. 7,200. 0,720. Agua. m³. 0,010. 1,000. 0,010. Arena (incluye transporte). m³. 0,020. 13,700. 0,274. SUBTOTAL O =. 1,004. TRANSPORTE DESCRIPCION. UNIDAD. CANTIDAD. TARIFA. COSTO. A. B. C=A*B. SUBTOTAL P =. 0,000 TOTAL COSTO DIRECTOS X=(M+N+O+P) INDIRECTOS Y UTILIDAD ........ 2,872 27%. 0,775. OTROS INDIRECTOS ...… % COSTO TOTAL DEL RUBRO. GUAYAQUIL, NOVIEMBRE 2015. VALOR OFERTADO. KAREN JALCA CHOEZ. 52. 3,647. $. 3,65. m.

(66) 3.1.6. Cálculo de costos directos de la losa.. Tabla 19 Costos directos de losa alivianada con bloques de cemento.. N°. RUBROS DE LOSA. UNIDADES. CANTIDADES. COSTO UNITARIO COSTO DIRECTO DIRECTO TOTAL. 1. ENCOFRADO DE LOSA. m². 56,00. $. 25,51 $. 1.428,36. 2. kg. 191,47. $. 1,55 $. 296,57. 3. ARMADURA PREFABRICADA ARMEX VIGAS 15x30 ACERO DE REFUERZO ƒy = 4200 Kg/cm2. kg. 159,10. $. 1,35 $. 215,37. 4. BLOQUE ALIVIANADO DE CEMENTO 20x40x10. u. 530,00. $. 0,58 $. 309,57. 5. MALLA ELECTROSOLDADA Ø5 c/ 15cm. kg. 123,80. $. 2,28 $. 282,59. 6. HORMIGON ƒć= 210 kg/cm² (PARA LOSA, VIGAS Y NERVIOS). m³. 4,23. $. 141,31 $. 597,79. 7. CURADO DEL HORMIGON. m². 50,45. $. 1,24 $. 62,35. 8. DESENCOFRADO DE LOSA. m². 56,00. $. 0,98 $. 54,93. 9. ENLUCIDO TUMBADO DE LOSA Y VIGAS. m². 53,97. $. 6,62 $. 357,15. 10. ENLUCIDO DE FILOS DE VIGAS. m. 104,49. $. 2,87 $. 300,04. Ʃ COSTOS DIRECTOS. $ 3.904,73 Fuente: Karen Jalca.. 53.

(67) 3.1.7. Cálculo de costos indirectos de la losa.. Tabla 20 Costos indirectos de losa alivianada con bloques de cemento. PRESUPUESTO DE INDIRECTOS DESCRIPCION. UNIDAD. CANTIDAD. MES. P.UNITARIO. MONTO. Profesional Residente de obra. mes. Camioneta. mes. 1,00 1,00. 0,50 0,50. Total de costos indirectos de campo Costo Directo. $ 700,00 $ 600,00. $ 350,00 $ 300,00. $ 650,00 $ 3.904,73. Costo Indirecto de Campo (Obra). 16,65%. $ 650,14. Costo Indirecto de Operación (Oficina). 1,00%. $ 39,05. Utilidad. 9,35%. $ 365,09. 27,00%. $ 1.054,33. Total Costos Indirectos Proyecto Costo Total Proyecto. $ 4.959,06. *Para los costos indirectos se tomaron en cuenta la cantidad de dias de trabajo sin incluir el curado de hormigón.. Fuente: Karen Jalca.. 54.

(68) 3.2. PROGRAMACIÓN DEL SISTEMA DE LOSA ALIVIANADA CON BLOQUE DE CEMENTO.. 3.2.1 Cronograma valorado.. Para realizar el cronograma valorado tomamos en cuenta el rendimiento diario y obtenemos la cantidad de días en que demorará ejecutar el proyecto.. Tabla 21 Cálculo de días para ejecutar el cronograma.. LOSA ALIVIANADA CON BLOQUES DE CEMENTO Rubro. Unidad. Nombre del Rubro. Factor. Rendimiento Cantidad. Días. 1. m². ENCOFRADO DE LOSA. 0,250. 32,00. 56,00. 1,75. 2. kg. ARMADURA PREFABRICADA ARMEX VIGAS 15x30. 0,023. 350,00. 191,47. 0,55. 3. kg. ACERO DE REFUERZO ƒy = 4200 Kg/cm2. 0,027. 300,00. 159,10. 0,53. 4. u. BLOQUE ALIVIANADO DE CEMENTO 20x40x10. 0,012. 650,00. 530,00. 0,82. 5. kg. MALLA ELECTROSOLDADA Ø5 c/ 15cm. 0,050. 160,00. 123,80. 0,77. 6. m³. HORMIGON ƒć= 210 kg/cm² (PARA LOSA, VIGAS Y NERVIOS). 1,455. 5,50. 4,23. 0,77. 7. m². CURADO DEL HORMIGON. 0,297. 3,43. 50,45. 14,71. 8. m². DESENCOFRADO DE LOSA. 0,133. 60,00. 56,00. 0,93. 9. m². ENLUCIDO TUMBADO DE LOSA Y VIGAS. 0,333. 24,00. 53,97. 2,25. 10. m. ENLUCIDO DE FILOS DE VIGAS. 0,250. 32,00. 104,49. 3,27. 26,34. SUMATORIA = Fuente: Karen Jalca.. Una vez obtenida la tabla, procedemos a elaborar el cronograma valorado, del cual se tomaran cada una de las actividades para colocarlas de manera consecutiva y simultánea, siguiendo la metodología constructiva que se irán ejecutando para poder culminar el proyecto.. 55.

(69) Tabla 22 Cronograma Valorado del sistema de losas alivianadas con bloques de cemento.. RUBROS. PRECIO CANT. UNITARIO. PRECIO TOTAL 1 SEMANA 1er DIA 2do DIA 1.813,84 57,14% 42,86% 1.036,43 777,41 377,20. ENCOFRADO DE LOSA. 56,00. 32,39 $. ARMADURA PREFABRICADA ARMEX VIGAS 15X30. 191,47. 1,97 $. ACERO DE REFUERZO F 'y = 4200 Kg/cm2. 159,10. 1,72 $. 273,65. BLOQUE ALIVIANADO DE CEMENTO 20X40X10. 530,00. 0,74 $. 392,20. MALLA ELECTROSOLDADA Ø5 c/ 15cm. 123,80. 2,90 $. 359,02. HORMIGON FĆ= 210 kg/cm² (PARA LOSA, VIGAS Y NERVIOS). 4,23. 179,46 $. 759,21. CURADO DEL HORMIGON. 50,45. 1,57 $. 79,21. DESENCOFRADO DE LOSA. 56,00. 1,25 $. 70,00. ENLUCIDO TUMBADO DE LOSA Y VIGAS. 53,97. 8,40 $. 453,35. ENLUCIDO DE FILOS DE VIGAS. 104,49. 3,65 $. 381,39. $. 4.959,06. INVERSION DIARIA AVANCE PARCIAL EN % INVERSION ACUMULADA AVANCE ACUMULADO %. TIEMPO EN: 30 DIAS 3 SEMANA. 2 SEMANA 3er DIA. 4to DIA. 5to DIA. 6to DIA. 4 SEMANA. 1er DIA. 2do DIA 3er DIA 4to DIA 5to DIA 6to DIA 1er DIA 2do DIA 3er DIA 4to DIA 5to DIA 6to DIA 1er DIA. 2do DIA. 3er DIA. 6,67% 5,28. 6,67% 5,28. 6,67% 5,28. 6,62% 5,24. 44,40% 201,29. 44,40% 201,29 28,00% 106,79. 4to DIA. 5to DIA. 6to DIA. 11,20% 50,77 28,00% 106,79. 28,00% 106,79. 16,00% 61,02. 100,00% 377,20 100,00% 273,65 100,00% 392,20 100,00% 359,02 100,00% 759,21. 1.036,43 20,90% 1.036,43 20,90%. 777,41 15,68% 1.813,84 36,58%. 650,85 13,12% 2.464,69 49,70%. 392,20 7,91% 2.856,89 57,61%. 359,02 7,24% 3.215,91 64,85%. 759,21 15,31% 3.975,11 80,16%. 5,28 0,11% 3.980,40 80,27%. 6,67% 5,28. 6,67% 5,28. 5,28 5,28 5,28 5,28 0,11% 0,11% 0,11% 0,11% 3.985,68 3.990,96 3.996,25 4.001,53 80,37% 80,48% 80,58% 80,69%. Fuente: Karen Jalca. GUAYAQUIL, NOVIEMBRE 2015. Karen Jalca. 56. 6,67% 6,67% 6,67% 6,67% 5,28 5,28 5,28 5,28. 5,28 0,11% 4.006,81 80,80%. 5,28 0,11% 4.012,09 80,90%. 6,67% 5,28. 6,67% 5,28. 6,67% 5,28. 6,67% 5,28. 6,67% 5,28 100,00% 70,00. 5,28 5,28 5,28 5,28 5,28 75,28 0,11% 0,11% 0,11% 0,11% 0,11% 1,52% 4.017,38 4.022,66 4.027,94 4.033,23 4.038,51 4.113,79 81,01% 81,12% 81,22% 81,33% 81,44% 82,96%. 206,57 313,32 157,56 106,79 61,02 4,17% 6,32% 3,18% 2,15% 1,23% 4.320,36 4.633,68 4.791,25 4.898,03 4.959,06 87,12% 93,44% 96,62% 98,77% 100,00%.
