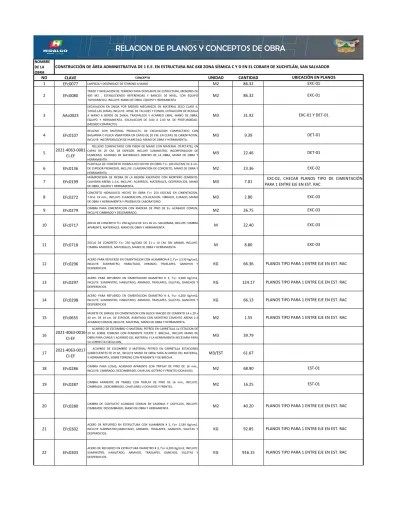

RELACION DE PLANOS Y CONCEPTOS DE OBRA

(1)

NOMBRE

DE LA

OBRA

NO

CLAVE

CONCEPTO

UNIDAD

CANTIDAD

1 EFc0077

LIMPIEZA Y DESENRAICE DE TERRENO A MANO

M2

86.32

2 EFc0080

TRAZO Y NIVELACION DE TERRENO PARA DESPLANTE DE ESTRUCTURA, MENORES DE 400 M2 , ESTABLECIENDO REFERENCIAS Y BANCOS DE NIVEL, CON EQUIPO TOPOGRAFICO, INCLUYE: MANO DE OBRA, EQUIPO Y HERRAMIENTA

M2

86.32

3 AAc0023

EXCAVACION EN ZANJA POR MEDIOS MECANICOS EN MATERIAL SECO CLASE II, TODAS LAS ZONAS, INCLUYE: AFINE DE TALUDES Y FONDO, EXTRACCION DE REZAGA A MANO A BORDE DE ZANJA, TRASPALEOS Y ACARREO LIBRE, MANO DE OBRA, EQUIPO Y HERRAMIENTA. EXCAVACION DE 0.00 A 2.00 M. DE PROFUNDIDAD. (MEDIDO COMPACTO).

M3

31.92

4 EFc0107

RELLENO CON MATERIAL PRODUCTO DE EXCAVACION COMPACTADO CON BAILARINA O PLACA VIBRATORIA EN CAPAS DE 20 CM. EN CEPAS DE CIMENTACION, INCLUYE: INCORPORACION DE HUMEDAD, MANO DE OBRA Y HERRAMIENTA.

M3

9.39

5 2021-4063-0001-CI-EF

RELLENO COMPACTADO CON PISON DE MANO CON MATERIAL (TEPETATE), EN CAPAS DE 20 CM. DE ESPESOR, INCLUYE SUMINISTRO, INCORPORACION DE HUMEDAD, ACARREO DE MATERIALES DENTRO DE LA OBRA, MANO DE OBRA Y HERRAMIENTA.

M3

22.46

6 EFc0136

PLANTILLA DE CONCRETO HIDRAULICO HECHO EN OBRA f´c= 100 KG/CM2 DE 6 cm. DE ESPESOR PROMEDIO, INCLUYE: ELABORACION DE CONCRETO, MANO DE OBRA Y HERRAMIENTA

M2

23.36

7 EFc0199

MAMPOSTERÍA DE PIEDRA DE LA REGIÓN ASENTADO CON MORTERO CEMENTO-CALHIDRA-ARENA 1:2:6, INCLUYE: ACARREOS, MATERIALES, DESPERDICIOS, MANO DE OBRA, EQUIPO Y HERRAMIENTA.

M3

7.01

8 EFc0272

CONCRETO HIDRAULICO HECHO EN OBRA f´c= 250 KG/CM2 EN CIMENTACION, T.M.A. 19 mm., INCLUYE: ELABORACION, COLOCACION, VIBRADO, CURADO, MANO DE OBRA Y HERRAMIENTA Y PRUEBAS DE LABORATORIO.

M3

2.80

9 EFc0279

CIMBRA PARA CIMENTACION CON MADERA DE PINO DE 3a. ACABADO COMUN,_{INCLUYE CIMBRADO Y DESCIMBRADO.}

M2

26.75

10 EFc0717

ZOCLO DE CONCRETO f'c= 250 kg/cm2 DE 14 x 10 cm. SIN ARMAR, INCLUYE: CIMBRA_{APARENTE, MATERIALES, MANO DE OBRA Y HERRAMIENTA.}

M

22.40

11 EFc0718

ZOCLO DE CONCRETO f'c= 250 kg/CM2 DE 21 x 10 CM. SIN ARMAR, INCLUYE:_{CIMBRA APARENTE, MATERIALES, MANO DE OBRA Y HERRAMIENTA.}

M

8.80

12 EFc0296

ACERO PARA REFUERZO EN CIMENTACION CON ALAMBRON # 2, f'y= 2,530 Kg/cm2, INCLUYE: SUMINISTRO, HABILITADO, ARMADO, TRASLAPES, GANCHOS Y DESPERDICIOS

KG

66.36

13 EFc0297

ACERO PARA REFUERZO EN CIMENTACION DIAMETRO # 3, f'y= 4,200 Kg/cm2, INCLUYE: SUMINISTRO, HABILITADO, ARMADO, TRASLAPES, SILLETAS, GANCHOS Y DESPERDICIOS

KG

124.17

14 EFc0298

ACERO PARA REFUERZO EN CIMENTACION DIAMETRO # 4, f'y= 4,200 Kg/cm2, INCLUYE: SUMINISTRO, HABILITADO, ARMADO, TRASLAPES, SILLETAS, GANCHOS Y DESPERDICIOS

KG

66.13

15 EFc0655

MURETE DE ENRASE EN CIMENTACION CON BLOCK MACIZO DE CEMENTO 14 x 20 x 40 cm. DE 14 cm. DE ESPESOR, ASENTADO CON MORTERO CEMENTO ARENA 1:3 ACABADO COMUN, INCLUYE: MATERIAL, MANO DE OBRA Y HERRAMIENTA

M2

1.55

16 2021-4063-0016-CI-EF

ACARREO DE ESCOMBRO O MATERIAL PETREO EN CARRETILLA 1a ESTACION DE 20 M. SOBRE TERRENO CON PENDIENTE FUERTE Y BRECHA., INCLUYE MANO DE OBRA PARA CARGA Y ACARREO DEL MATERIAL Y LA HERRAMIENTA NECESARIA PARA SU CORRECTA EJECUCION,

M3

39.79

17 2021-4063-0017-CI-EF

ACARREO DE ESCOMBRO O MATERIAL PETREO EN CARRETILLA ESTACIONES SUBSECUENTES DE 20 M., INCLUYE MANO DE OBRA PARA ACARREO DEL MATERIAL, Y HERRAMIENTA, SOBRE TERRENO CON PENDIENTE Y DE BRECHA.

M3/EST

61.67

18 EFc0286

CIMBRA PARA LOSAS, ACABADO APARENTE CON TRIPLAY DE PINO DE 16 mm.,_{INCLUYE: CIMBRADO, DESCIMBRADO, CHAFLAN, GOTERO Y FRENTES (OCHAVOS)}

M2

68.90

19 EFc0287

CIMBRA APARENTE EN TRABES CON TRIPLAY DE PINO DE 16 mm., INCLUYE:_{CIMBRADO , DESCIMBRADO, CHAFLANES U OCHAVOS Y FRENTES,}

M2

16.25

20 EFc0280

CIMBRA DE CONTACTO ACABADO COMUN EN CADENAS Y CASTILLOS, INCLUYE:_{CIMBRADO, DESCIMBRADO, MANO DE OBRA Y HERRAMIENTA}

M2

40.20

21 EFc0302

ACERO DE REFUERZO EN ESTRUCTURA CON ALAMBRON # 2, f'y= 2,530 Kg/cm2. INCLUYE SUMINISTRO,HABILITADO, ARMADO, TRASLAPES, GANCHOS, SILLETAS Y DESPERDICIOS.

KG

92.85

22 EFc0303

ACERO DE REFUERZO EN ESTRUCTURA DIAMETRO # 3, f'y= 4,200 Kg/cm2, INCLUYE: SUMINISTRO, HABILITADO, ARMADO, TRASLAPES, GANCHOS, SILLETAS Y DESPERDICIOS.

KG

916.15 EXC-01 Y DET-01

DET-01

EST-01

PLANOS TIPO PARA 1 ENTRE EJE EN EST. RAC

EXC-01

CONSTRUCCIÓN DE ÁREA ADMINISTRATIVA DE 1 E.E. EN ESTRUCTURA RAC 6X8 ZONA SÍSMICA C Y D EN EL COBAEH DE XUCHITLÁN, SAN SALVADOR

UBICACIÓN EN PLANOS

EXC-01

EXC-02

EXC-02, CHECAR PLANOS TIPO DE CIMENTACIÓN

PARA 1 ENTRE EJE EN EST. RAC

EXC-03

PLANOS TIPO PARA 1 ENTRE EJE EN EST. RAC

DET-01

(2)

NOMBRE

DE LA

OBRA

CONSTRUCCIÓN DE ÁREA ADMINISTRATIVA DE 1 E.E. EN ESTRUCTURA RAC 6X8 ZONA SÍSMICA C Y D EN EL COBAEH DE XUCHITLÁN, SAN SALVADOR

UBICACIÓN EN PLANOS

23 EFc0304

KG

116.89

24 EFc0305

KG

19.16

25 EFc0275

CONCRETO HIDRAULICO HECHO EN OBRA f'c= 250 KG/CM2 EN ESTRUCTURA Y LOSAS T.M.A. 19 mm. INCLUYE COLOCACION, VIBRADO Y CURADO, AFINE Y ACABADO PARA RECIBIR IMPERMEABILIZANTE Y PRUEBAS DE LABORATORIO.

M3

11.66

26 EFc0704

MURO DE TABIQUE ROJO RECOCIDO MEDIDAS 7 x 14 X 28 cm. EN 14 cm. DE ESPESOR, JUNTEADO CON MORTERO CEMENTO-ARENA 1:3, ACABADO COMÚN HASTA UNA ALTURA DE 3.00 m., INCLUYE: ANDAMIO, MATERIALES, ACARREOS DE LOS MATERIALES AL LUGAR DE TRABAJO, MANO DE OBRA Y HERRAMIENTA.

M2

57.08

27 EFc0706

MURO DE TABIQUE ROJO RECOCIDO MEDIDAS 7 x 14 X 28 cm. EN 21 cm. DE ESPESOR, JUNTEADO CON MORTERO CEMENTO-ARENA 1:3, ACABADO COMÚN HASTA UNA ALTURA DE 3.00 m., INCLUYE: ANDAMIO, MATERIALES, ACARREOS DE LOS MATERIALES AL LUGAR DE TRABAJO, MANO DE OBRA Y HERRAMIENTA.

M2

13.33

28 EFc0616

APLANADO EN MUROS CON MORTERO CEMENTO-CAL-ARENA 1:1:6. A PLOMO Y REGLA ACABADO CON LLANA DE MADERA DE 2 cm. DE ESPESOR, INCLUYE: REMATES, MATERIAL, MANO DE OBRA Y HERRAMIENTA

M2

133.09

29 2021-4063-0085-CI-EF

SUMINISTRO Y APLICACION DE SELLADOR ACRILICO BASE ACEITE, APLICADO SOBRE MUROS CON ACABADO APARENTE DE, CANTERA, TABIQUE, PIEDRA, MADERA, CONCRETO, BARRO, ETC. INCLUYE: ANAMIOS, LIMPIEZA DE LA SUPERFICIE, MANO DE OBRA Y HERRAMIENTA.

M2

11.96

30 2021-4063-0090-CI-EF

SUMINISTRO Y FABRICACION DE MURO A DOS CARA DE 10CM A BASE DE DE PANEL DE CEMENTO DUROCK O SIMILAR DE 13MM DE ESPESOR , INCLUYE CANAL DE CARGA, TORNILLERIA, CINTA DE FIBRA DE VIDRIO EN JUNTAS, RECUBRIMIENTO PROTECTO PLUS, MATERIALES, MANO DE OBRA Y HERRAMIENTA.

M2

2.82

31 EFc0685

SUMINISTRO Y APLICACION DE PINTURA VINILICA MARCA COMEX, LINEA VINIMEX LAVABLE EN MUROS, TRABES Y PLAFONES, TRABAJOS TERMINADOS, INCLUYE: PREPARACION DE SUPERFICIE, REBABEAR Y PLASTE NECESARIO, MATERIAL, MANO OBRA Y HERRAMIENTA

M2

235.29

32 EFc0142

FIRME DE CONCRETO HIDRAULICO HECHO EN OBRA f´c= 150 KG/CM2 DE 8 cm. DE ESPESOR PROMEDIO, INCLUYE: ELABORACION DE CONCRETO, MANO DE OBRA Y HERRAMIENTA

M2

45.57

33 EFc0293

SUMINISTRO Y COLOCACION DE MALLA ELECTROSOLDADA 6-6/10-10; INCLUYE:_{ALAMBRE RECOCIDO No. 18, MATERIAL, MANO DE OBRA Y HERRAMIENTA}

M2

51.71

34 EFc0225

PISO DE CONCRETO HIDRAULICO HECHO EN OBRA f´c= 150 KG/CM2 DE 8 cm. DE ESPESOR, ACABADO PULIDO O RAYA CON BROCHA DE PELO; LOSAS DE 3.06 X 2.00 m., JUNTAS FRIAS, ACABADO CON VOLTEADOR, INCLUYE: CIMBRA DE MADERA, MATERIAL, MANO DE OBRA Y HERRAMIENTA

M2

6.14

35 EFc0709

FORJADO DE NARIZ EN BANQUETAS, INCLUYE: UNICAMENTE CIMBRA APARENTE Y_{MANO DE OBRA}

M

7.56

36 2021-4063-0403-CI-EF

SUMINISTRO Y COLOCACION DE PISO DE LOSETA INTERCERAMIC MODELO DESERT (DUBAI O CADIR) MEDIDAS 33 x 33, O SIMILAR EN CALIDAD Y PRECIO, ASENTADO CON ADHESIVO Y JUNTEADO CON LECHADA DE CEMENTO BLANCO AGUA, INCLUYE CORTES, LIMPIEZAS, MATERIALES, MANO DE OBRA Y HERRAMIENTA.

M2

45.57

37 EFc0719

GUARNICIÓN DE CONCRETO HIDRÁULICO HECHO EN OBRA f´c= 150 KG/CM2 CON UNA SECCIÓN DE 15 x 40 cm., ARMADA CON 4 VARILLAS DEL No. 3 Y ESTRIBOS DEL No. 2 @ 20 cm., INCLUYE: TRAZO Y NIVELACIÓN, CIMBRA COMÚN, DESCIMBRADO, MATERIALES, MANO DE OBRA Y HERRAMIENTA.

M

7.54

38 EFc0724

IMPERMEABILIZACION ACABADO APARENTE CON GRAVILLA COLOR TERRACOTA, INCLUYE: LIMPIEZA PREVIA DE LA SUPERFICIE., APLICACION DE PRIMARIO ASFALTICO, CALAFATEO DE GRIETAS, COLOCACION POR TERMOFUSION DE MANTO IMPERMEABLE PREFABRICADO (MIP) 8 SBS PS DE 4 mm. DE ESPESOR, REFORZADO INTERNAMENTE CON UNA MEMBRANA DE POLIESTER DE ALTA RESISTENCIA, SEGUN ESPECIFICACIONES, PINTURA ACRILICA EN DETALLES, TRASLAPES, 8 AÑOS DE GARANTIA POR ESCRITO, MATERIALES, MANO DE OBRA Y HERRAMIENTA.

M2

76.03

39 EFc0730

SUMINISTRO Y COLOCACIÓN DE CANCELERÍA DE 3" DURANODIC COLOR NEGRO CON PANEL ART DE 6 mm. EN LA PARTE INFERIOR Y VIDRIO CLARO DE 6 mm. EN LA PARTE SUPERIOR, INCLUYE: BOLSA, TAPA BOLSA, ZOCLO, CHAPA PHILLIPS 549, CERCO CHAPA, CABEZAL, HERRAJES, VINIL, MATERIAL, MANO DE OBRA Y HERRAMIENTA.

M2

18.49

40 EFc0738

SUMINISTRO Y COLOCACIÓN DE CANCELERÍA DE 3" DURANODIC COLOR NEGRO CON PANEL ART DE 6 mm., INCLUYE: BOLSA, TAPA BOLSA, ZOCLO, CHAPA PHILLIPS 549, CERCO CHAPA, CABEZAL, HERRAJES, VINIL, MATERIALES, MANO DE OBRA Y HERRAMIENTA. (NO INCLUYE VIDRIO)

M2

8.31

41 2021-4063-0375-CI-EF

SUMINISTRO Y COLOCACION DE PUERTA DE ALUMINIO NATURAL DE 2", CON TABLERO CIEGO, INCLUYE: MARCO DE ALUMINIO, TABLERO DE ALIMINIO LISO EN TODA LA PUERTA, CHAPA MOD 549, MATERIALES, MANO DE OBRA Y HERRAMIENTA.

M2

3.00

42 EFc0740

SUMINISTRO Y COLOCACION DE CANCELERIA DE ALUMINIO NATURAL DE 3" ELABORADA CON PERFILES COMERCIALES EN VENTANAS, INCLUYE: ACCESORIOS NECESARIOS PARA SU INSTALACION Y SELLADO, VIDRIO CLARO DE 6 mm. DE ESPESOR EN VENTANAS FIJAS Y CORREDIZAS, TRABAJO TERMINADO, ANDAMIOS, JALADERA, MATERIALES, MANO DE OBRA Y HERRRAMIENTA.

M2

10.03 ARQ-01,ALB-03

ARQ-01,ALB-03

ARQ-01,ALB-03, CAN-01

ARQ-02, ALB-01, EN MUROS BAJO VENTANA

ARQ-01

ALB-03

ALB-04

ALB-04 Y DET-01

ALB-04

ALB-04 Y DET-01

ARQ-01

ARQ-01,ALB-03, CAN-01

ALB-02 Y APL-01

PLANOS TIPO PARA 1 ENTRE EJE EN EST. RAC

ALB-01 Y PLANOS TIPO PARA 1 ENTRE EJE EN EST.

RAC

ALB-01 Y PLANOS TIPO PARA 1 ENTRE EJE EN EST.

RAC

(3)

NOMBRE

DE LA

OBRA

CONSTRUCCIÓN DE ÁREA ADMINISTRATIVA DE 1 E.E. EN ESTRUCTURA RAC 6X8 ZONA SÍSMICA C Y D EN EL COBAEH DE XUCHITLÁN, SAN SALVADOR

UBICACIÓN EN PLANOS

43 2021-4063-0354-CI-EF

SUMINISTRO, FABRICACON E INSTALACION DE PROTECCIONES EN VENTANAS Y PUERTAS, CON MARCO DE ANGULO DE 1" x 1/8" Y CUADRADO DE 1/2" A CADA 15 cm EN FORMA DE RETICULA, INCLUYE UNA MANO DE PRIMARIO, Y DOS MANOS DE PINTURA DE ESMALTE, SU CORRECTA FIJACION, MATERIALES MENORES DE CONSUMO, MANO DE OBRA, HERRAMIENTA Y EQUIPOS NECESARIOS

M2

3.00

44 EFc0470

SALIDA PARA ALUMBRADO O CONTACTO CON CAJA LAMINA Y (5 m) DE TUBO GALVANIZADO P. D. DE 13 mm., INCLUYE: (12 m) DE CABLE THW DEL # 12 MARCA CONDUMEX O SIMILAR, CABLE DE COBRE DESNUDO DEL # 12 PARA SISTEMA DE TIERRAS, CONEXIONES, ENCINTADO, PRUEBAS, ACCESORIOS, (1) INTERRUPTOR SENCILLO Y TAPA POR CADA 5 SALIDAS, MANO DE OBRA, MATERIALES Y HERRAMIENTA.

SAL

10.00

45 EFc0476

SALIDA PARA TELEFONO, INTERCOMUNICACION O SONIDO EN CAJA DE LAMINA CON (5.00 m) DE TUBO CONDUIT DE Fo. Go. P. D. DE 13 mm., CAJA CONDULET PARA ALOJAR CONTACTO FS, PLACA DE UNA VENTANA, MATERIAL, MANO DE OBRA Y HERRAMIENTA.

SAL

4.00

46 EFc0594

SUMINISTRO Y COLOCACION DE LUMINARIA LED 2 X 16 W PARA ATORNILLAR EN LOSA DE CONCRETO, MARCA MAGG, MODELO GABINETE LED INDUSTRIAL-COMERCIAL TRACK WAVE T8 LED 6000 K - L5343-130 CUENTA CON PANTALLA DE ACRÍLICO TRANSPARENTE EXTRUIDO TIPO LINEAL, EQUIPADA CON TUBOS T8 LED DE CONSTRUCCIÓN FUERTE, FABRICADOS EN POLICARBONATO. EL DRIVER ES DE ESTADO SÓLIDO CUYA VIDA ES DE 50,000 HRS. MEDIDAS LARGO 1,239 mm., ANCHO 209 mm., ALTO 65 mm., INCLUYE: MATERIALES, ANDAMIOS, MANO DE OBRA, CONEXIONES, PRUEBAS Y HERRAMIENTA.

PZA

6.00

47 EFc0510

SUMINISTRO Y COLOCACION DE CONTACTO POLARIZADO DUPLEX DE 15 AMP. MARCA LEVITON O SIMILAR CON CAJA LAMINA, INCLUYE: CONTACTO Y TAPA, MATERIALES MENORES DE CONSUMO, MANO DE OBRA Y HERRAMIENTA.

PZA

4.00

48 2021-4063-0229-CI-EF

SUMINISTRO Y COLOCACION DE INTERRUPTOR TERMOMAGNETICO TIPO QO 1P 15-QO 150 DE 1 x 15 a 50 Amp, INCLUYE: FIJACION, CONEXION, MATERIALES, MANO DE OBRA, HERRAMIENTA Y EQUIPO

PZA

1.00

49 2021-4063-0187-CI-EF

SUMINISTRO Y COLOCACIÓN DE CENTRO DE CARGA TIPO QO816L100F DE 8 X 100 AMPERES EMPOTRADOS, 1 FASE- 3 HILOS, ZAPATAS PRINCIPALES, MARCA SQUARE'D, CON ESPACIO DE 8 INTERRUPTORES ( NO INCLUYE INTERRUPTORES ). INCLUYE: FIJACIÓN, CONEXIÓN, BALANCEO DE CARGAS, PEINADO E IDENTIFICACIÓN DE CIRCUITOS, PRUEBAS, MANO DE OBRA, EQUIPO Y HERRAMIENTA.

PZA

1.00 IE-01, IE-02

NÚMERO

DE

PASTILLAS

NECERSARIAS

PARA

ALIMENTAR MÓDULO

IE-01, IE-02

ARQ-01,ALB-03

IE-01, IE-02

IE-03

IE-01, IE-02

(4)

ESCALA

1:100

SUBDIRECTOR DE PROYECTOS INHIFE

ARQ. BENJAMIN BARRERA PEREZ.

DIRECTOR DE PRESUPUESTOS, PROYECTOS Y COSTOS INHIFE

ING. ARMANDO FCO. BALTAZAR SALAZAR.

DIRECTOR GENERAL INHIFE

ING. ENRIQUE AZPEITIA MEDINA

NOMBRE DEL PLANTEL: NOMBRE DEL PROYECTO:

PLANO No.

T-01

ESTADO DE HIDALGO MEXICO DE ESTADO TLAXCALA DE ESTADO PUEBLA DE ESTADO VERACRUZ-LLAVE DE ESTADO POTOSI SAN LUIS DE ESTADO ARTEAGA DE QUERETARO DE ESTADO FECHA JULIO 2021

SECRETARIO DE EDUCACION PUBLICA EN HIDALGO GOBERNADOR CONSTITUCIONAL DEL ESTADO DE HIDALGO

LIC. OMAR FAYAD MENESES COBAEH EN LA LOC. DE XUCHITLAN, MPIO. DE SAN SALVADOR, HGO.

COBAEH XUCHITLAN. MACROLOCALIZACION:

MICROLOCALIZACION:

LOC. DE XUCHITLAN, MPIO. DE SAN SALVADOR, HGO.

12

19 COLINDANCIA

COLINDANCIA

(5)

PLANOS

(6)

E

E'

0.09 EXCAVACION PARA GUARNICION EN BANQUETA

1

5

5.84

0.80

5.44

6.55

1.00

0.68

0.77

3.90

0.77

0.55

0.61

1

5 PISO DE CONCRETO F'C=150 KG/CM2

E

E'

0.09

1

5

5.84

1.00

6.34

1.18

1.22

3.90

1.22

0.35

1.00

0.14 A1=0.10*0.45=0.045

A2=0.10*0.41=0.041

AT=A1+A2=0.045+0.041=0.086

A6=((0.20+0.10)*0.40)/2=0.06

A5=0.10*0.46=0.046

AT=A5+A6=0.06+0.046=0.106 X 2=0.212

A3=0.10*0.16=0.016

A4=0.10*0.22=0.022

AT=A3+A4=0.016+0.022=0.038

A10=((0.05+0.10)*0.20)/2=0.015

0.45

0.47

0.70

0.91

0.41

0.10

A1 A2 A3 A4

0.45

0.55 E'

_E

PLANTILLA NTN NPT

0.05

0.10

0.20

1.00

A10

0.80

0.60

0.40

A6 A5

0.20

0.05

A5 A6

0.10 CM-2

GUARNICION

A7=((0.20+0.10)*0.60)/2=0.09

A8=0.10*0.66=0.066

AT=A7+A8=0.09+0.066=0.156

A9=((0.08+0.05)*0.20)/2=0.01

0.45 NPT

0.91

0.90

0.70 _0.66

NTN

0.08

0.05

0.17

0.10

A7 A8 A7 A8

0.05

1

0.50 CM-1

0.20 0.46 0.46

0.70

0.20

A9

0.10 A7=((0.17+0.10)*0.40)/2=0.054

A8=0.10*0.46=0.046

AT=A7+A8=0.054+0.046=0.10

ESCALA: PLANO N°: ACOTACIÓN: FECHA: REVISÓ: DIBUJÓ: PROYECTÓ:

PROYECTOS

HIDALGO m

INHIFE

DET-01

1:100

INSTITUTO HIDALGUENSE DE LA INFRAESTRUCTURA FISICA EDUCATIVA

FIRMA: DIRECTOR DE PROYECTOS: DIRECTOR GENERAL:

COBAEH XUCHITLÁN

ING. ENRIQUE AZPEITIA MEDINA ING. ARMANDO FCO. BALTAZAR SALAZAR SUBDIRECTOR DE PROYECTOS: ARQ. BENJAMÍN BARRERA PÉREZ

EST. RAC

ÁREA ADMINISTRATIVA

(7)

a

E

1 2 3

4

5

8.30

1.00 EXCAVACION EN CEPAS PARA CIMENTACION

4.90

7.00 a

E

1 2 3

4

5

8.30

10.40 LIMPIA Y TRAZO

7.00 CM-1

CM-1

CM-2

1'

5'

1'

5'

0.90

1.08 E'

PROYECTOS

HIDALGO m

INHIFE

EXC-01

1:100

COBAEH XUCHITLÁN

EST. RAC

ÁREA ADMINISTRATIVA

(8)

a

E

1 2 3

4

5 PLANTILLA EN CIMENTACION

a

E

1 2 3

4

5 CIMIENTO DE MAMPÓSTERIA

8.30

7.20

0.80

0.70

8.30

7.40

0.60

0.50

7.79 CM-1

CM-1

CM-2

CM-1

CM-2

K-1- CASTILLO DE 20 X 14

K-O- CASTILLO DE 15 X 14

K-1

K-O

K-1

1'

5'

1'

5'

K-1

PROYECTOS

HIDALGO m

INHIFE

EXC-02

1:100

COBAEH XUCHITLÁN

EST. RAC

ÁREA ADMINISTRATIVA

(9)

a

E

1 2 3

4

5 CONCRETO EN CIMENTACION

8.30

2.20

0.21

7.79

0.14

2.20 1'

5'

B

K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-R

0.21

0.14

3.90

K-1 K-1 K-1 K-1 K-1 ESCALA: PLANO N°: ACOTACIÓN: FECHA: REVISÓ: DIBUJÓ: PROYECTÓ:

PROYECTOS

HIDALGO m

INHIFE

EXC-03

1:100

COBAEH XUCHITLÁN

EST. RAC

ÁREA ADMINISTRATIVA

(10)

PLANOS

(11)

5

1 A

E

Control Escolar

Subdirección

3'

A'

C

Archivo

Dirección

Sala de

Espera

Control Escolar

PROYECTOS

HIDALGO m

INHIFE

ARQ-01

1:100

COBAEH XUCHITLÁN

EST. RAC

ÁREA ADMINISTRATIVA

(12)

1

4 Subdirección

Control Escolar

Zoclo de Concreto

Muro bajo ventana de tabique de

barro, acabado aparente

Losa de concreto armado,

pintada con vinílica por el

lecho inferior.

I m p e r m e a b i l i z a c i ó n

L o s a d e c o n c r e t o .

Cancelería de aluminio natural de

3¨ y vidrio de 6mm. de espesor

Pend 17.7%

Cancelería de 3" con panel art de

6mm. en la parte inferior y vidrio

claro de 6 mm. en la parte superior.

Muro bajo ventana de tabique de

barro, acabado aparente

ÁREA ADMINISTRATIVA

CORTE A - A'

PROYECTOS

HIDALGO m

INHIFE

ARQ-02

1:100

COBAEH XUCHITLÁN

EST. RAC

ÁREA ADMINISTRATIVA

(13)

PLANOS

(14)

a

C

E

3.61

2.50

0.40

0.37

0.25

5.14 _5.28

3.82

0.21

0.14

0.28

0.32 a

C

E

2.50

0.21

3.82

2.56

1.21

3.01

2.59

1

2

3

4

5

1.52 1'

_5'

1'

_5'

2.57

7.10

8.30

1.03 FACHADA POSTERIOR

FACHADA ANTERIOR

0.55

0.58

1.38

5.28

0.85

3.90

2.90

0.73

1.80 CADENAS Y CASTILLOS

B

D

B

D

1.80 PROYECTOS

HIDALGO m

INHIFE

EST-01

1:100

COBAEH XUCHITLÁN

EST. RAC

ÁREA ADMINISTRATIVA

(15)

PLANOS

(16)

FACHADA POSTERIOR

FACHADA ANTERIOR

a

C

E

2.50 2.56 1.03 1.38 0.44

MUROS DE TABIQUE

1

2

3

4

5

1.52

1'

_5'

1'

_5'

0.34 0.48 0.34 0.91 1.09 1.17 0.60 0.63 0.90 1.09 1.17 0.85 0.73 2.76 3.90 0.99 0.73

B

D

0.21 0.14 7.20 1.80 1.80 1.80 1.80 2.59

a

E

A1

A3

A1

A4

A2

PIÑA

A1

A3

A1

A4

A2

PROYECTOS

HIDALGO m

INHIFE

ALB-01

1:100

COBAEH XUCHITLÁN

EST. RAC ÁREA ADMINISTRATIVA

(17)

APLANADO

1

2

3

4

5 1'

_5'

1'

5'

7.10 8.30

FACHADA POSTERIOR

FACHADA ANTERIOR

2.20 1.60 2.40

a

E

2.50 0.21 0.14

B

C

D

2.72 7.79 3.90 0.69

A1

a

E

A1

2.20 1.60 2.40 2.47

PIÑA

PROYECTOS

HIDALGO m

INHIFE

ALB-02

1:100

COBAEH XUCHITLÁN

(18)

1'

7.20 a

INTERIOR

1.08

0.98

2.40 A2

2.40

0.98

0.48 A2

1

2

3

4

5 1'

_5'

PROYECTOS

HIDALGO m

INHIFE

ALB-02

1:100

COBAEH XUCHITLÁN

(19)

a

E

1 2 3

4

5

1.03

6.14

0.99

0.97

0.81

0.07 a

E

1 2 3

4

5

1.22

1.06

6.34

1.06

0.88

1.00

0.04

3.90 E'

E'

5.86

7.79

0.11 _0.09

0.97

0.81 GUARNICION

FIRME Y PISO

0.71

6.34

5.45 PROYECTOS

HIDALGO m

INHIFE

ALB-04

1:100

COBAEH XUCHITLÁN

EST. RAC

ÁREA ADMINISTRATIVA

(20)

PLANOS

(21)

1

2

3

4

5 1'

_5'

1'

_5'

FACHADA POSTERIOR

FACHADA ANTERIOR

1.52 2.90 1.52 1.00 2.20 2.20 3.90 1.61 2.50 0.48 1.08

PINTURA Y CANCELERIA

PROYECTOS

HIDALGO m

INHIFE

ALB-03

1:100

COBAEH XUCHITLÁN

(22)

5

1 A

E

Control Escolar

Subdirección

3'

A'

C

Archivo

Dirección

Sala de

Espera

Control Escolar

5.85

Cancelería de 3" con panel art de 6mm. en la parte inferior y vidrio claro de 6 mm. en la parte superior.

Cancelería de 3" con panel art de 6mm.

2.63

3.90

1.20

Puerta de Aluminio Natural de 2".

2.70 PROYECTOS

HIDALGO m

INHIFE

CAN-01

1:100

COBAEH XUCHITLÁN

(23)

PLANOS

(24)

Control Escolar

Subdirección

Archivo

Dirección

Sala de

Espera

Control Escolar

a

b

c

d

d,e

d

e

A-01

1 1 2 1 1 1

TABLERO A

QOD8

b

2

c

2 1 2

ÁREA ADMINISTRATIVA

INSTALACIÓN ELÉCTRICA

(LUMINARIAS)

5

1 3'

A

E

A'

C

NOTAS:

TUBERIA CONDUIT EN MURO O PISO TABLERO DE DISTRIBUCION 1 CEDULA TUBERIAS REGISTRO ELÉCTRICO

SIMBOLOGIA:

CONTACTO MONOFASICO DUPLEX REGULADO

TUBERIA CONDUIT AEREA

LUMIARIA LED 2X16W

P

CONTACTO EN PLAFON O LOSA LUMINARIA LED TIPOS SPOT DE 9W

1 T-21mm 2-12AWG 3 T-27mm 3-12 AWG 1-12d

CEDULA DE CONDUCTORES

2 T-27mm 2-12 AWG 4 T-27mm 4-12 AWG 1-12d 1-12d REGULADOR DE VOLTAJE

16 KVA- LAN-216 VOGAR 2 FASES

R

5 T-27mm 5-12 AWG 1-12d ESCALA: PLANO N°: ACOTACIÓN: FECHA: REVISÓ: DIBUJÓ: PROYECTÓ:

PROYECTOS

HIDALGO m

INHIFE

IE-01

1:100

COBAEH XUCHITLÁN

EST. RAC

ÁREA ADMINISTRATIVA

(25)

Control Escolar

Subdirección

Archivo

Dirección

Sala de

Espera

Control Escolar

TABLERO A

QOD8

A-02

1 1 1

A-02

ÁREA ADMINISTRATIVA

INSTALACIÓN ELÉCTRICA

(CONTACTOS)

5

1 3'

A

E

A'

C

NOTAS:

TUBERIA CONDUIT EN MURO O PISO TABLERO DE DISTRIBUCION 1 CEDULA TUBERIAS REGISTRO ELÉCTRICO

SIMBOLOGIA:

CONTACTO MONOFASICO DUPLEX REGULADO

TUBERIA CONDUIT AEREA

LUMIARIA LED 2X16W

P

CONTACTO EN PLAFON O LOSA LUMINARIA LED TIPOS SPOT DE 9W

1 T-21mm 2-10AWG 3 T-27mm 6-10 AWG 1-12d

CEDULA DE CONDUCTORES

2 T-27mm 4-10 AWG 4 T-27mm 2-8 AWG 1-12d 1-12 d 1-12d 1-12 verde REGULADOR DE VOLTAJE
