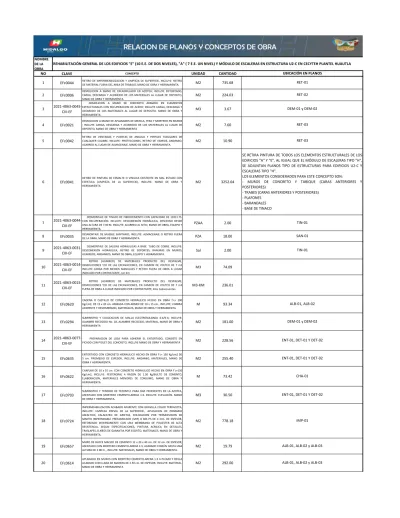

RELACION DE PLANOS Y CONCEPTOS DE OBRA

(1)

NOMBRE DE LA OBRA

NO CLAVE

CONCEPTO

UNIDAD CANTIDAD

1 EFc0044

RETIRO DE IMPERMEABILIZACION Y LIMPIEZA DE SUPERFICIE, INCLUYE: RETIRO

DE MATERIAL FUERA DEL AREA DE TRABAJO, MANO DE OBRA Y HERRAMIENTA.

M2 735.68

2 EFc0006

DEMOLICION A MANO DE ENLADRILLADO EN AZOTEA; INCLUYE ENTORTADO, CARGA, DESCARGA Y ACOMODO DE LOS MATERIALES AL LUGAR DE DEPOSITO, MANO DE OBRA Y HERRAMIENTA.

M2 224.03

3 2021-4063-0045- CIII-EF

DEMOLICION A MANO DE CONCRETO ARMADO EN ELEMENTOS ESTRUCTURALES CON RECUPERACION DE ACERO; INCLUYE CARGA, DESCARGA Y ACOMODO DE LOS MATERIALES AL LUGAR DE DEPOSITO, MANO DE OBRA Y HERRAMIENTA

M3 3.67

4 EFc0021

DEMOLICION A MANO DE APLANADOS DE MEZCLA, YESO Y MORTERO EN MUROS

; INCLUYE CARGA, DESCARGA Y ACOMODO DE LOS MATERIALES AL LUGAR DE DEPOSITO, MANO DE OBRA Y HERRAMIENTA

M2 7.60

5 EFc0042

RETIRO DE VENTANAS Y PUERTAS DE ANGULO Y PERFILES TUBULARES DE CUALQUIER CALIBRE, INCLUYE: PROTECCIONES, RETIRO DE VIDRIOS, ANDAMIO, ACARREO AL LUGAR DE ALMACENAJE, MANO DE OBRA Y HERRAMIENTA.

M2 10.90

6 EFc0041

RETIRO DE PINTURA DE ESMALTE O VINILICA EXISTENTE EN MAL ESTADO CON ESPATULA (LIMPIEZA DE LA SUPERFICIE), INCLUYE: MANO DE OBRA Y HERRAMIENTA

M2 3252.04

7 2021-4063-0044- CIII-EF

DESMONTAJE DE TINACO DE FIBROCEMENTO CON CAPACIDAD DE 1100 LTS.

CON RECUPERACIÓN. INCLUYE: DESCONEXIÓN HIDRÁULICA, DESCENSO DESDE UNA ALTURA DE 7.00 M. INCLUYE: ACARREO AL SITIO, MANO DE OBRA, EQUIPO Y HERRAMIENTA.

PZAA 2.00

8 EFc0035

DESMONTAJE DE MUEBLE SANITARIO, INCLUYE: ALMACENAJE O RETIRO FUERA

DE LA OBRA, MANO DE OBRA Y HERRAMIENTA.

PZA 18.00

9 2021-4063-0031- CIII-EF

DESMONTAJE DE SALIDAS HIDRÁULICAS A BASE TUBO DE COBRE. INCLUYE:

DESCONEXIÓN HIDRÁULICA, RETIRO DE SOPORTES, RANURAS EN MUROS, ACARREOS, ANDAMIOS, MANO DE OBRA, EQUIPO Y HERRAMIENTA.

Sal 2.00

10 2021-4063-0014- CIII-EF

RETIRO (ACARREO) DE MATERIALES PRODUCTO DEL DESPALME, DEMOLICIONES Y/O DE LAS EXCAVACIONES, EN CAMION DE VOLTEO DE 7 m3 INCLUYE CARGA POR MEDIOS MANUALES Y RETIRO FUERA DE OBRA A LUGAR INDICADO POR CONTRATANTE, 1er Km

M3 74.09

11 2021-4063-0015- CIII-EF

RETIRO (ACARREO) DE MATERIALES PRODUCTO DEL DESPALME, DEMOLICIONES Y/O DE LAS EXCAVACIONES, EN CAMION DE VOLTEO DE 7 m3 FUERA DE OBRA A LUGAR INDICADO POR CONTRATANTE, Kms Subsecuentes

M3-KM 236.01

12 EFc0620

CADENA O CASTILLO DE CONCRETO HIDRAULICO HECHO EN OBRA f`c= 200 Kg/cm2, DE 15 x 20 cm. ARMADA CON ARMEX DE 10 x 15 cm., INCLUYE: CIMBRA APARENTE Y DESCIMBRADO, MATERIALES, MANO DE OBRA Y HERRAMIENTA.

M 93.34

13 EFc0294

SUMINISTRO Y COLOCACION DE MALLA ELECTROSOLDADA 6-6/6-6; INCLUYE:

ALAMBRE RECOCIDO No. 18, ALAMBRE RECOCIDO, MATERIAL, MANO DE OBRA Y HERRAMIENTA

M2 181.00

14 2021-4063-0077- CIII-EF

PREPARACION DE LOSA PARA ADHERIR EL ENTORTADO, CONSISTE EN

PICADO CON PIOLET DEL CONCRETO, INCLUYE MANO DE OBRA Y HERRAMIENTA

M2 228.56

15 EFc0635

ENTORTADO CON CONCRETO HIDRAULICO HECHO EN OBRA f´c= 150 Kg/cm2 DE 5 cm. PROMEDIO DE ESPESOR, INCLUYE: ANDAMIO, MATERIALES, MANO DE OBRA Y HERRAMIENTA.

M2 255.40

16 EFc0622

CHAFLAN DE 10 x 10 cm. CON CONCRETO HIDRAULICO HECHO EN OBRA f´c=150 Kg/cm2, INCLUYE: FESTERGRAL A RAZON DE 1.50 Kg/BULTO DE CEMENTO, ELABORACION, MATERIALES MENORES DE CONSUMO, MANO DE OBRA Y HERRAMIENTA.

M 73.42

17 EFc0703

SUMINISTRO Y TENDIDO DE TEZONTLE PARA DAR PENDIENTES EN LA AZOTEA, ASENTADO CON MORTERO CEMENTO-ARENA 1:3, INCLUYE: ELEVACIÓN, MANO DE OBRA Y HERRAMIENTA.

M3 30.50

18 EFc0724

IMPERMEABILIZACION ACABADO APARENTE CON GRAVILLA COLOR TERRACOTA, INCLUYE: LIMPIEZA PREVIA DE LA SUPERFICIE., APLICACION DE PRIMARIO ASFALTICO, CALAFATEO DE GRIETAS, COLOCACION POR TERMOFUSION DE MANTO IMPERMEABLE PREFABRICADO (MIP) 8 SBS PS DE 4 mm. DE ESPESOR, REFORZADO INTERNAMENTE CON UNA MEMBRANA DE POLIESTER DE ALTA RESISTENCIA, SEGUN ESPECIFICACIONES, PINTURA ACRILICA EN DETALLES, TRASLAPES, 8 AÑOS DE GARANTIA POR ESCRITO, MATERIALES, MANO DE OBRA Y HERRAMIENTA.

M2 778.18

19 EFc0657

MURO DE BLOCK MACIZO DE CEMENTO 12 x 20 x 40 cm. DE 12 cm. DE ESPESOR, ASENTADO CON MORTERO CEMENTO-ARENA 1:3, ACABADO COMÚN HASTA UNA ALTURA DE 3.00 m., INCLUYE: MATERIALES, MANO DE OBRA Y HERRAMIENTA.

M2 19.79

20 EFc0614

APLANADO EN MUROS CON MORTERO CEMENTO-ARENA 1:3 A PLOMO Y REGLA ACABADO CON LLANA DE MADERA DE 2.50 cm. DE ESPESOR, INCLUYE: MATERIAL, MANO DE OBRA Y HERRAMIENTA

M2 292.00

RET-03

REHABILITACIÓN GENERAL DE LOS EDIFICIOS "E" (10 E.E. DE DOS NIVELES), "A" ( 7 E.E. UN NIVEL) Y MÓDULO DE ESCALERAS EN ESTRUCTURA U2-C EN CECYTEH PLANTEL HUAUTLA UBICACIÓN EN PLANOS

ENT-01, DET-01 Y DET-02 RET-02

DEM-01 y DEM-02

RET-03

SE RETIRA PINTURA DE TODOS LOS ELEMENTOS ESTRUCTURALES DE LOS EDIFICIOS "A" Y "E", AL IGUAL QUE EL MÓDULO DE ESCALERAS TIPO "H", SE ADJUNTAN PLANOS TIPO DE ESTRUCTURAS PARA EDIFICIOS U2-C Y ESCALERAS TIPO "H".

LOS ELEMENTOS CONSIDERADOS PARA ESTE CONCEPTO SON:

- MUROS DE CONCRETO Y TABIQUE (CARAS ANTERIORES Y POSTERIORES)

- TRABES (CARAS ANTERIORES Y POSTERIORES) - PLAFONES

- BARANDALES - BASE DE TINACO

TIN-01 SAN-01

TIN-01

ALB-01, ALB-02

DEM-01 y DEM-02 RET-01

ENT-01, DET-01 Y DET-02

CHA-01

ENT-01, DET-01 Y DET-02

IMP-01

ALB-01, ALB-02 y ALB-03

RELACION DE PLANOS Y CONCEPTOS DE OBRA

(2)

NOMBRE DE LA OBRA

REHABILITACIÓN GENERAL DE LOS EDIFICIOS "E" (10 E.E. DE DOS NIVELES), "A" ( 7 E.E. UN NIVEL) Y MÓDULO DE ESCALERAS EN ESTRUCTURA U2-C EN CECYTEH PLANTEL HUAUTLA UBICACIÓN EN PLANOS

21 EFc0602

ACABADO FINO EN MUROS Y PLAFONES A BASE DE ESTUCO ACRILICO BLANCO EN 15 mm. DE ESPESOR PROMEDIO, APLICADO CON LLANA METALICA, SOBRE SUPERFICIES LISAS PREVIAMENTE PREPARADAS Y SELLADAS, INCLUYE: UNA MANO DE SELLADOR ACRILICO, MATERIALES, ANDAMIOS, MANO DE OBRA Y HERRAMIENTA.

M2 94.27

22 EFc0631

EMBOQUILLADO EN APLANADO PERFILANDO DOS ARISTAS CON MORTERO CEMENTO-ARENA 1:3 A PLOMO Y REGLA ACABADO CON LLANA DE MADERA, INCLUYE: MATERIALES, MANO DE OBRA Y HERRAMIENTA

M 142.10

23 2021-4063-0411- CIII-EF

SUMINISTRO Y COLOCACIÓN DE MORTERO DE REPARACIÓN DE ALTA ADHERENCIA PARA ELEMENTOS ESTRUCTURALES DE CONCRETO REFORZADO PARA CONDICIONES DE INTEMPERISMO DE FISURAS HASTA 18.00 MM, CON SIKATOP-121 O SIMILAR EN CALIDAD, CARACTERISTICAS Y PRECIO, UNICAMENTE CON RECOMENDACIÓN TÉCNICA DE UN ESPECIALISTA EN ESTRUCTURAS DEL AREA DE PROYECTOS, INCLUYE: REMOCIÓN Y REPOSICION DEL ACABADOS EXISTENTE A UNA DISTANCIA DE 20 CM. A CADA LADO PARTIENDO DE LA FISURA, MATERIALES, MANO DE OBRA, HERRAMIENTA Y EQUIPO

M2 181.00

24 EFc0729

SUMINISTRO Y COLOCACION DE PUERTA MULTIPANEL Y MARCO DE ALUMINIO DE 2"; INCLUYE: FLETE A LA OBRA, CHAPA MARCA PHILLIPS MODELO 525, MANIOBRAS, FIJAR EN SITIO, MATERIAL, MANO DE OBRA Y HERREMIENTA

M2 2.50

25 EFc0760

SUMINISTRO Y COLOCACION DE LAMINA ZINTRO CALIBRE 24, HASTA 6.00 m. DE ALTURA, INCLUYE, ELEVACION, ALINEACION, EMPALME, FIJACION, MATERIALES, MANO DE OBRA Y HERRAMIENTA.

M2 6.13

26 EFc0318

FABRICACIÓN, SUMINISTRO E INSTALACIÓN DE INTERCONEXIÓN Y DESCARGA DE 2 TINACOS EN BATERÍA, INCLUYE: (8.00 m) DE TUBO DE Fo. Go. DE 38 mm. CED- 40, PIEZAS ESPECIALES, VÁLVULA DE PASO DE BRONCE 38 mm., MATERIALES MENORES DE CONSUMO, MANO DE OBRA Y HERRAMIENTA.

PZA 1.00

27 EFc0443

SUMINISTRO Y COLOCACION DE TINACO ROTOPLAS VERTICAL TRICAPA ESTANDAR DE 1100 Lts. DE CAPACIDAD, INCLUYE ACCESORIOS, ELEVACIONES, MANO DE OBRA, EQUIPO Y HERRAMIENTA.

PZA 2.00

28 EFc0320

SALIDA HIDRAULICA PARA MUEBLE, INCLUYE: RANURADO, TENDIDO DE TUBO DE COBRE TIPO "M": DE 25, 19 Y 13 mm. DE Ø, CODOS DE 25, 19 Y 13 mm., VALVULA DE ESFERA SOLDABLE DE 25 mm., SOLDADURA, PRUEBAS, MANO DE OBRA Y HERRAMIENTA.

SAL 2.00

29 EFc0458

SUMINISTRO Y COLOCACION DE WC Y TANQUE DE CODO, MODELO

""MONTERREY"" C-TZCMB MARCA CATO, COLOR BLANCO, FABRICADO EN CERÁMICA, GRADO ECOLÓGICO DE 4.8 LT. POR DESCARGA, INCLUYE: TANQUE ALTO, FIJACIÓN DE TANQUE, HERRAJES, ARMADO, BRIDA FLEXIBLE DE MANGA DE 4 ", MANGUERA FLEXIBLE PARA ALIMENTACIÓN DE AGUA, MATERIALES, MANO

PZA 10.00

30 EFc0437

SUMINISTRO Y COLOCACION DE LAVABO MARCA AMERICAN STANDAR OVALYN PARA EMPOTRAR EN PLANCHA DE CONCRETO, INCLUYE: MEZCLADORA PARA LAVABO MARCA URREA, MANGUERAS FLEXIBLES, VALVULAS DE RETENCION CROMADA DE 13 mm., CESPOL A LA PARED CROMADO PARA LAVABO DE 38 mm., MANO DE OBRA Y HERRAMIENTA.

PZA 4.00

31 EFc0436

SUMINISTRO Y COLOCACION DE LAVABO BLANCO ECONOMICO MODELO VERACRUZ 1, INCLUYE: LLAVE INDIVIDUAL PARA LAVABO CON MANERAL, CESPOL A LA PARED CROMADO DE 38 mm., MANGUERA FLEXIBLE, VALVULA DE RETENCION CROMADA DE 13 mm., MANO DE OBRA Y HERRAMIENTA.

PZA 2.00

32 EFc0422

SUMINISTRO Y COLOCACIÓN DE MINGITORIO DE CERÁMICA MARCA IDEAL STANDARD MODELO NIAGARA DE COLOR BLANCO CON CESPOL INTEGRADO, INCLUYE: VÁLVULA DE GLOBO COMPACTA, PIJAS, MANO DE OBRA, HERRAMIENTA Y PRUEBAS.

PZA 2.00

33 EFc0347

SUMINISTRO Y COLOCACIÓN DE COLADERA HELVEX MODELO 444/X CON CÚPULA Y CANASTILLA EN AZOTEA, INCLUYE: MATERIAL Y MANO DE OBRA, ACARREO A OBRA, COLOCACIÓN, FIJACIÓN, SELLADO CON MORTERO EXPANSIVO ENTRE BASE DE COLADERA Y PASO EN LOSA DE CONCRETO, RESANES, ANDAMIOS, PRUEBAS Y TODO LO NECESARIO PARA SU CORRECTO FUNCIONAMIENTO.

PZA 8.00

34 2021-4063-0395- CIII-EF

SUMINISTRO Y COLOCACIÓN DE COLADERA DE PRETIL PARA AZOTEA MCA.

HELVEX MOD. 4954, CON CONEXIÓN PARA TUBO DE 4" DE ROSCAR, REJILLAS REMOVIBLES, RECUBRIMIENTO CON PINTURA, FABRICADO EN FIERRO COLADO, INCLUYE, MATERIALES, PRUEBAS, AJUSTES, MANO DE OBRA Y HERRAMIENTA.

PZA 2.00

35 EFc0448

BAJADA DE AGUA PLUVIAL CON TUBO DE PVC SANITARIO DE 6" (150 mm.), INCLUYE: (2) CODOS DE 90° Y (12.50 m) DE TUBO DE PVC DE 6", FIJACION CON ABRAZADERAS, MANO DE OBRA Y HERRAMIENTA.

PZA 10.00

LAM-01

SAN-01

PLUV-01 y PLUV-02

PLUV-01 y PLUV-02 TIN-01 ALB-03

ALB-01, ALB-02 y ALB-03

DEM-01 y DEM-02

SAN-01

TIN-01

SAN-01

(3)

EDIF. "A"

EDIF. "E"

MÓDULO DE ESCALERAS

33.80

13.00

8.50

8.50 22.47 9.97

DEMOLICIÓN

DE IMPERMEABILIZANTE

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

1:100

INSTITUTO HIDALGUENSE DE LA INFRAESTRUCTURA FISICA EDUCATIVA

FIRMA:

DIRECTOR DE PROYECTOS:

DIRECTOR GENERAL: ING. ENRIQUE AZPEITIA MEDINA ING. ARMANDO FCO. BALTAZAR SALAZAR SUBDIRECTOR DE PROYECTOS: ARQ. BENJAMÍN BARRERA PÉREZ

REHABILITACIÓN EDIFICIOS "A", "E" Y MÓDULO DE ESCALERAS

CECYTEH HUAUTLA

RET-01

(4)

DEMOLICIÓN DE ENTORTADO

EDIF. "A"

MÓDULO DE ESCALERAS

EDIF. "A"

22.47 9.97

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

1:100

FIRMA:

REHABILITACIÓN EDIFICIOS "A", "E" Y MÓDULO DE ESCALERAS

CECYTEH HUAUTLA

RET-02

(5)

P.A. 5 AULAS 2 E.E.

Sanitarios

EDIF. "A"

A D M I N I S T R A C I Ó N

EDIF. "E"

EST. U2 - C

Mujeres

Sanitarios Hombres

Laboratorio Multidisciplinario

Demolición de Concreto con Recuperación de Acero

1.50

4.00

1.50

4.00

Aula 2 E.E.

MÓDULO DE ESCALERAS

3.80

5.00

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

1:100

FIRMA:

REHABILITACIÓN EDIFICIOS "A", "E" Y MÓDULO DE ESCALERAS

CECYTEH HUAUTLA

DEM-01

(6)

Aula 2 E.E.

P.A. 5 AULAS 2 E.E.

EDIF. "E"

EST. U2 - C

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

1:100

FIRMA:

REHABILITACIÓN EDIFICIOS "A", "E" Y MÓDULO DE ESCALERAS

CECYTEH HUAUTLA

DEM-02

(7)

6.15 5.45 1.70

1.70 0.73 1.70

1.70 1.87

PROPUESTA DE MURO ^5.80

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

1:100

FIRMA:

REHABILITACIÓN EDIFICIOS "A", "E" Y MÓDULO DE ESCALERAS

CECYTEH HUAUTLA

ALB-03

BASE PARA TINACOS

(8)

FACHADA PRINCIPAL

EDIFICIO E

MC MC

ESTADO ACTUAL

MC

1.94 0.98

FACHADA PRINCIPAL

MC MC

1.94 0.98

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

1:100

FIRMA:

REHABILITACIÓN EDIFICIOS "A", "E" Y MÓDULO DE ESCALERAS

CECYTEH HUAUTLA

RET-03

(9)

3.24 3.24 3.24 3.24 3.24 3.24 4.00 3.24 3.24 3.24 3.24 3.24 3.24

8.00

2.20

A

C - 2 C - 1

M C

T - 2

C - 2 C - 1 T - 1 K

T - 2 K K M C C - 2 C - 2

C - 1 C - 1

T - 2 T - 2 T - 2

T - 2 T - 2

T - 2

T - 2 T - 2 T - 2 T - 2

T - 2 T - 2 C - 1

C - 1 C - 1

C - 1 C - 1 C - 1

C - 1 C - 1

K

K M C

M C

C - 2

C - 2 C - 2 C - 2

C - 2 C - 2 C - 2 C - 2 C - 2

C - 2 C - 2

C - 2

M T M T

T - 1 T - 1 T - 1

T - 1 T - 1

T - 3 T - 3 T - 3

T - 4 VER ESCA- LERA EN PLANO I - 5.7

B

D C C

B

D

G G

I

H A

H

* ESTRIBOS ADICIONALES EN LOS TRAMOS ADYACENTES A LOS MUROS MC, ÚNICAMENTE EN T - 1 Y T - 5.

MT = MURO DE TABIQUE MD = MURO DIVISORIO

P L A N T A D E E N T R E P I S O

55 2 No. 3

2 No. 62 No. 6 2 No. 63 No. 6 2 No. 5 5 @ 15.10 @ 15. @ 25

10 @ 15. E No. 3

TRABE T - 2

No. 3 @ 36.No.3@36. LOSA

CORTE B - B

ARMADO DE LOSA

E No. 3 @ 10.

ARMADO DE COLUMNA

UNIÓN DE COLUMNA Y TRABE

14 PROYECCIÓN ARMADO DE CASTILLO

MURO

11 5

10

ZOCLO No.2.5 @ 28.

ADICIONAL L=30

N.P.T.+3.35

CORTE G - G

LOSA DE ENTREPISO

CORTE ESQUEMÁTICO

N.I.T. + 5.85

N.P.T. + 3.35

N.P.T. + 0.25 NIV. +-0.00

EL NÚMERO DE ENTRE EJES Y DE MUROS TRANSVERSALES Y LONGITUDINALES ES EL QUE MUESTRE EL PROYECTO ARQUITECTÓNICO.

TODOS LOS MUROS DE TABIQUE TRANSVERSALES SE LIGARÁN A LA ESTRUCTURA DE CONCRETO TRATANDO EN LOS POSIBLE QUE SEAN SIMÉTRICOS.

LOS MUROS LONGITUDINALES MC SIEMPRE SON DE CONCRETO Y SE CONSTRUIRÁN UN MÍNIMO DE 4 MUROS EN EDIFICIOS DE 9 - 13 ENTRE EJES Y 2 EN 4 - 8 ENTRE EJES.

MURO MC

T - 1 y T - 3

E No. 2.5

4@15 4@15 4@15 4@15 4@15 4@15 4@15 4@15 4@15 4@15 4@15 4@15 4@15 4@15 4@15 4@15 4@15 4@15 4@15 4@15 4@15 4@15

@25 @25 @25 @25 @25 @25 @25 @25 @25 @25 @25 @25 @25

2 No. 4 SOLO EN T - 1

2 No. 4 EN T - 1

2 No. 4 EN T - 1 2 No. 5 SOLO EN T - 1

2 No. 5 EN T - 1

2 No. 4 EN T - 3

11

No.2.5@28 No.2.5@28

No.3@40. No.3@40.

SEPARACIÓN DE ACERO DEL No. 3 LONGITUDINAL ENTREPISO

TRANSVERSAL ENTREPISO 40 36 50 50

C O R T E A - A ARMADO DE LOSA DE ENTREPISO

2 No. 3

55

20 EN T- 1 12 EN T - 3

7 8

2 No. 5

2 No.8

@ 25 CMS. @ 25 CMS. E No. 2.5

T - 4

2 No. 3

55

90

60 60

115 115 90

60 60

No.2.5@28 No.2.5@28 No.2.5@28

T - 2

CHAFLÁN 1"

7 8

No.2.5@28 T - 2

B

220 227.5

No.2.5@25 No.2.5@25

T - 3 T - 1 T - 4

CHAFLÁN 1"

GOTERO 1"

CORTE D - D

PROYECCIÓN ARMADO B DE CASTILLO

ZOCLO N.P.T. + 3.35

MURO

RECUBRIMIENTO COLUMNA 220

LOSA

TRABE T - 1

CHAFLÁN 1"

COLUMNA C - 1 TRABE

T - 3

TRABE T - 2

GOTERO 1"

CHAFLÁN 20

CORTE H - H CORTE I - I

COLUMNA C - 1 MURO

CHAFLÁN 1"

T - 1 TRABE

20 PROYECCIÓN ARMADO

N.P.T. + 3.35 ZOCLO DE CASTILLO

RECUBRIMIENTO

10 5

11 11

10 5

44

A 22.5

PAÑO DE COLUMNA

60 3

3 2.5 10

GOTERO 1" 7.5

TRABE T - 6 CHAFLÁN 1"

COLUMNA T - 5

ENLADRILLADO MORTERO DE ASIENTO

LOSA

IMPERMEABILIZANTE

25

CORTE J - J

T - 5 3.24

8.00

F

T - 6

3.24 3.24 3.24 3.24 4.00 3.24

E

3.24

J

3.24 3.24 3.24

F

T - 5 3.24

2.30

T - 6 T - 6 T - 6

T - 7

T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6

T - 5

T - 7

E

T - 5

K

J

T - 5 T - 7

T - 5

P L A N T A D E A Z O T E A 1

T - 5

E No. 2.5

T - 7

E No. 2

2 No. 5 2 No. 5

2 No. 3 2 No. 3

MURO MC MURO MC

4@15. 4@15. 4@15. 4@15. 4@15. 4@15. 4@15. 4@15. 4@15. 4@15. 4@15. 4@15. 4@15. 4@15. 4@15. 4@15. 4@15. 4@15.@25 @25 @25

@25CM

@25 @25 @25 @25 @25

4@10 4@10* * 4@10 4@10

* *

* [email protected]@15.

4@15. * 4@10.

* 4@10. * 4@10.

No.2.5@36. No.2.5@36

10

No. 3 @ 50. No. 3 @ 50.

1

SEPARACIÓN DE ESTRIBOS

IGUAL A T- 7

C O R T E F - F ARMADO DE LOSA DE AZOTEA

20

60 2 No.3

2 No.3 12

45 40

2 No.3

25

10

5@15. @25.

[email protected]@15.5@15. @25 2 No.5 2 No.6 2 No. 8 ARMADO DE COLUMNA

*

T - 6

E No. 3 10

ARMADO LOSA AZOTEA

C O R T E E - E

30

45

30

GRAPA No.3@10

CORTE C - C

15

t

No.3@10

4 No.8 2 No.4

E No.3@10.

C - 1 C - 2

E No.3@10.

4 No.8

45

20 12

11 CASTILLO INTERMEDIO

CL C L DETALLE "A"

DETALLE "B"

DETALLE B'

DETALLE A'

MUROS DE CONCRETO MUROS DE TABIQUE COLUMNA

COLUMNA

A

B DETALLE DE MUROS

REFUERZO DIAGONAL EN MUROS DE CONCRETO 5 No. 3 REPARTIDAS EN 70 CM.

45

30 15 30

45

14 C - 2

2 PARRILLAS No.3@30CMS.

MURO DE CONCRETO M - C

No.3@30.

DETALLE "A"

COLUMNA C - 1

No.3@40.

MURO DE TABIQUE M T

CASTILLO 14 X 15 4 No.3 E No. 2 @ 15.

eje

DETALLE A'

15

14 MURO DE CONCRETO

LOSA ALTERNATIVA DE

AZOTEA

TRABE

2 PARRILLAS No. 3 @ 30 CMS.

DETALLE " B "

MURO DE TABIQUE

LOSA TRABE

COLAR LA TRABE SOBRE EL MURO DE TABIQUE

DETALLE B'

14

15

4 No. 3

CASTILLO " K "

E No.3@

15.

REFUERZO EN MUROS DE LONGITUDINALES

N O T A

EN MUROS MC, COLOCAR GRAPAS No.3 @ 60 CM. EN AMBOS SENTIDOS UNIENDO LAS DOS PARRILLAS DE REFUERZO

RIGIDEZ DIAGONAL

5 No.3

70

TAQUETES DE FIJACIÓN A 80 A BASE DE PÓLVORA (BALAZO) Ø MÁXIMO 1/4"

3 CASTILLO 14 X 15 MURO DE TABIQUE

EJE DE MURO

POLIESTIRENO 3/4"

LÁMINA No.18 I L COLUMNA

CON TABIQUE COMÚN

3

RELLENAR CELDAS DE CONCRETO f'c = 150 kg/cm2.

2 No.3 @80.

ANCLADAS EN CONTRATRABES EN CIMENTACIÓN

EJE DE MURO

LÁMINA No.18 I L POLIESTIRENO 3/4"

COLUMNA

CON BLOCK DETALLE DE SEPARACIÓN DE MUROS BAJO VENTANA

ENLADRILLADO LOSA MORTERO DE ASIENTO IMPERMEABILIZANTE

GOTERO

TRABE T - 7 CHAFLÁN 1"

TRABE T - 6 E No.3 @ 10 CMS.

COLUMNA

CORTE K - K

11

NOTAS GENERALES

° ACOTACIONES EN CENTÍMETROS

° CONSULTE EL PLANO ARQUITECTÓNICO PARA LOCALIZACIÓN DE CADENAS, MUROS Y NIVELES.

° UTILÍCESE ESTE PLANO EXCLUSIVAMENTE PARA CONSTRUCCIÓN DE ESTRUCTURA, EN CASO DE QUE NO CONCUERDE CON LAS DIMENSIONES GENERALES DEL PLANO ARQUITECTÓNICO CORRESPONDIENTE CONSÚLTESE A LA SUBGERENCIA DE INGENIERÍA DE PROYECTOS.

° ESTAS ESPECIFICACIONES SE COMPLEMENTAN CON LAS DEL REGLAMENTO DE CONSTRUCCIONES DEL D.F. 1987 Y LAS DEL A.C.I. 318 - 83.

° NINGÚN AULA PODRÁ CAMBIAR DE USO SIN LA APROBACIÓN DE LA GER4ENCIA DE PROYECTOS.

NECESARIO HACERLES A LOS TUBOS UN DOBLEZ SUAVE TANTO PARA LOGRAR UNA BUENA CONEXIÓN DE TUBOS A CAJAS ES COINCIDA NINGUNA VARILLA CON ALGUNA CAJA DE ALUMBRADO.

LA COLOCACIÓN DEL REFUERZO DEBERÁ HACERSE PREVIENDO QUE NO REFUERZO, ANTES DEBERÁ TRAZARSE EN LA CIMBRA LA UBICACIÓN EXACTA DEBERÁ HACERSE UNA VEZ QUE ESTÉ TERMINADA LA PARRILLA DE

° LA COLOCACIÓN DE LAS TUBERÍAS PARA LA INSTALACIÓN ELÉCTRICA,

ENTUBADO ELÉCTRICO.

COMO LO PERMITAN LAS VARILLAS.

DE CAJAS Y BAJADAS.

° EL CORTE DEL COLADO SE HÁRÁ EN EL TERCIO MEDIO.

DEBERÁN VERIFICARSE ANTES Y DURANTE EL COLADO.

EL APOYO DE PUNTALES DEBERÁ HACERSE SOBRE ARRASTRES

° EL ENGRASADO DEBERÁ HACERSE ANTES DE COLOCAR EL ARMADO

° LA CIMBRA DEBERÁ ESTAR COMPLETAMENTE LIMPIA, NIVELADA Y CON

° TODA MODIFICACIÓN DEBERÁ SER APROBADA POR LA COORDINACIÓN PERNO CUYO DIÁMETRO SERÁ SEIS VECES EL DE LA VARILLA.

° TODOS LOS DOBLECES DE VARILLAS SE HARÁN ALREDEDOR DE UN ESFUERZO MÍNIMO DE FLUENCIA AL CORRUGADO Y AL DOBLADO.

1974 O DGN B-294 1972 DANDO PARTICULAR IMPORTANCIA AL

° EL ACERO DE REFUERZO DEBERÁ CUMPLIR CON LAS NORMAS DGN B-6

° SE USARÁ ACERO DE REFUERZO CON UNA RESISTENCIA f'y = 4200 kg/

COLUMNA O BIEN SE COLARÁ LA COLUMNA DEJANDO ANCLAJE.

° LOS MUROS DE CONCRETO SE PUEDEN COLAR JUNTO CON LA RECUBRIMIENTOS LIBRES EN LOSAS 1.5 CM., TRABES 2 CM.,

° EL TAMAÑO MÁXIMO DEL AGREGADO GRUESO SERÁ DE 2 CM. (3/4") QUE INDIQUE EL PROPORCIONAMIENTO ADECUADO EN FUNCIÓN DE LOS 250 kg/cm2., ES RECOMENDABLE CONSULTAR A UN LABORATORIO PARA

° SE USARÁ CONCRETO CON LA RESISTENCIA A LA COMPRESIÓN DE f'c =

E S P E C I F I C A C I O N E S

ADECUADOS PERFECTAMENTE SOBRE EL TERRENO.

DE PROYECTOS.

° LONGITUD DE TRASLAPES 40 Ø.

CONTRAFLECHA SI SE ESPECIFICA.

CIMBRA

cm2.

CONCRETO

AGREGADOS EXISTENTES EN EL LUGAR.

ACERO

25

170 100

170

100

11

50

90

90 90 90 90

115 90

90 90 90 90 90 90

90 90 90 90

60 60 60

60 60

60 60 60 60

60 60 60 60 60 60

60 60 60 60 60 60 60 60 60

90 90 60

60

90

70

@25

@25 @25 @25

60 60

90 90 90

60 60

90 90

60 60

90 90

60 60

90 90

60 60

90 90

60 60

115 115

60 60

90 90

60 60

90 90

60 60

90 90

60 60

90 90

60 60

90 90 60

60 90

60

60 2.5 3

10

A B C D E F G H I J K L M N

1

2 A B C D E F G H I J K L M N

1

2

No. 3 @ 50.

LONGITUDINAL LOSA TRANSVERSAL LOSA

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

EST-01

S/E

FIRMA:

DIRECTOR GENERAL:

SUBDIRECTOR DE PROYECTOS:

LOSA DE ENTREPISO U2-C

ING. ENRIQUE AZPEITIA MEDINA ING. ARMANDO FCO. BALTAZAR SALAZAR

ARQ. BENJAMÍN BARRERA PÉREZ

(10)

2

10 @ 15 CMS.

0.50

1

NOTA IMPORTANTE

LA TRABE DE AZOTEA DE LAS ESTRUCTURAS U1 - C, U2 - C Y U3 - C, MODIFICA A LAS CORRESPONDIENTES QUE APARECEN EN LOS PLANOS

I - 4.3

I - 4.8U1 - C I - 5.5 I - 5.10 U2 - C I - 5.15

I - 6.5 I - 6.10 U3 - C I - 6.15

1

2

REFUERZO DE COLUMNA QUE ES PARTE DE LA TRABE

VER ARMADO EN PLANO CORRESPONDIENTE

NOTAS GENERALES

+ ACOTACIONES EN METROS

ESPECIFICACIONES

CONCRETO

+ SE USARÁ CONCRETO CON UNA RESISTENCIA A LA COMPRESIÓN f'c = 250 kg / cm2. ES RECOMENDABLE CONSULTAR A UN LABORATORIO PARA QUE INDIQUE EL PROPORCIONAMIENTO ADECUADO EN FUNCIÓN DE LOS AGREGADOS EXISTENTES EN EL LUGAR.

+ EL TAMAÑO MÁXIMO DEL AGREGADO GRUESO SERÁ DE 2 CMS. (3/4").

+ RECUBRIMIENTOS LIBRES EN LOSAS 1.5 CMS., TRABES 2 CMS.

DEBERÁN SER VERIFICADOS ANTES Y DESPUÉS DEL COLADO.

+ EL CORTE DE COLADO SE HARÁ EN EL TERCIO MEDIO DEL ELEMENTO.

ACERO

+ SE USARÁ ACERO DE REFUERZO CON UNA RESISTENCIA fy = 4200 kg/cm2.

+ EL ACERO DE REFUERZO DEBERÁ CUMPLIR CON LAS NORMAS DGN B - 6 1972 ó DGN B 294 1972 DANDO PARTICULAR IMPORTANCIA AL REFUERZO MÍNIMO DE FLUENCIA, AL CORRUGADO Y AL DOBLADO.

+ LONGITUD DE TRASLAPES 40 Ø, ESCUADRAS 12 Ø.

+ TODOS LOS DOBLECES DE VARILLAS SE HARÁN ALREDEDOR DE UN PERNO CUYO DIÁMETRO SERÁ DE 6 VECES EL DE LA VARILLA.

+ TODA MODIFICACIÓN DEBERÁ SER APROBADA POR LA SUBGERENCIA DE INGENIERÍA DE PROYECTOS.

CIMBRA

+ LA CIMBRA DEBERÁ ESTAR COMPLETAMENTE LIMPIA, A PLOMO O NIVELADA Y CON CONTRAFLECHA SI SE ESPECIFICA.

+ EL ENGRASADO DEBERÁ HACERSE ANTES DE COLOCAR EL ARMADO.

+ EL APOYO DE PUNTALES DEBERÁ HACERSE SOBRE ARRASTRES ADECUADOS PERFECTAMENTE APOYADOS SOBRE EL TERRENO.

ENTUBADO ELÉCTRICO

+ LA COLOCACIÓN DE LAS TUBERÍAS PARA LA INSTALACIÓN ELÉCTRICA DEBERÁ HACERSE UNA VEZ QUE ESTÁ TERMINADA LA PARRILLA DE REFUERZO ANTES DEBERÁ TRAZARSE EN LA CIMBRA LA UBICACIÓN EXACTA DE CAJAS Y BAJADAS.

+ LA COLOCACIÓN DEL REFUERZO DEBERÁ HACERSE PREVIENDO QUE NO COINCIDA NINGUNA VARILLA CON ALGUNA CAJA DE ALUMBRADO.

+ PARA LOGRAR UNA BUENA CONEXIÓN DE TUBOS A CAJAS ES NECESARIO HACERLES A LOS TUBOS UN DOBLEZ SUAVE TANTO COMO LO PERMITAN LAS VARILLAS.

3.24 3.24 3.24 3.24 3.24 3.24 3.24 3.24 3.24 3.24 3.24 3.24 3.24

2.30

8.00

2.30

3.24 3.24 3.24 3.24 3.24 3.24 4.00 3.24 3.24 3.24 3.24 3.24 3.24

2.30

8.00

2.30

3.24 3.24 3.24 3.24 3.24 3.24 4.00 3.24 3.24 3.24 3.24 3.24 3.24

2.30

8.00

2.30

T - 3 T - 3

T - 1 T - 1

T - 2 T - 2 T - 2 T - 2 T - 2 T - 2 T - 2 T - 2 T - 2 T - 2 T - 2 T - 2 T - 2 T - 2

T - 1

T - 3 T - 3

T - 1

PLANTA ESTRUCTURA U1 - C

T - 7

T - 5 T - 5

T - 7 T - 5

T - 5

T - 7 T - 5

T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6

PLANTA ESTRUCTURA U2 - C

T - 7

T - 5 T - 5

T - 7 T - 5

T -5

T -7 T -5

T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6 T - 6

PLANTA ESTRUCTURA U3 - C

LOSA O VIGUETA UY BOVEDILLAS

TRABE TRANSVERSAL

EN TODOS LOS CASOS EL PERALTE EXPUESTO EN EL INTERIOR ES DE 50

2.50

DETALLE IMPORTANTE

MÉNSULA

TRABE LONGITUDINAL

COLUMNA

N. P. T.

NIVEL AZOTEA

PLANTA BAJA

CORTE ESQUEMÁTICO DE NIVELES (U1 - C)

NIVEL AZOTEA

NIVEL PRIMERO

NIVEL PLANTA BAJA

CORTE ESQUEMÁTICO DE NIVELES (U2 - C)

NIVEL AZOTEA

NIVEL SEGUNDO

NIVEL PRIMERO

NIVEL PLANTA BAJA

CORTE ESQUEMÁTICO DE NIVELES (U3 - C)

0.10

2.20 8.00 2.20

0.10

0.20 0.20

2 No.6 1.50

1.80

2 No.6

0.50 2 No.6

0.40 2 No.6

0.40

2 No.6 0.50

2 No.6 1.80

1.50

2 No.6

0.50 TRABE T - 1 20 X 60 CMS. 2

TRABE T - 2 0.70

TRABE T - 1 20 X 60 CMS.

2

E No.3 @ 25 CMS. 5 @ 15 CMS.

0.12

VARILLAS DE COLUMNA 2 No.6 TRABE T - 3

2 1

0.45

0.30

10 @ 15 CMS. @ 25 CMS. 5 @ 15 CMS. 5 @ 15 CMS. @ 25 CMS. 10 @ 15 CMS. 5 @ 10 CMS. @ 25 CMS.

TRABE T - 3

2 ^0.25

0.10

0.40 VARILLAS DE COLUMNA 2 No.6

0.45

0.30 2.50

N.P.T.

ESTRUCTURA U1 - C

SECCIÓN DE COLUMNA

2

SECCIÓN DE COLUMNA

2

0.10

2.20 8.00 2.20 0.10

0.20 0.20

1.50

2 No.8

2 No.6 1.80

0.50 2 No.6

0.40 2 No.5

0.40

0.50

2 No.6 2 No.6

1.80

2 No.6 1 .50

0.50

TRABE T - 7

2 ^0.25

0.10

0.40

SECCIÓN TRABE T - 6

@ 25 CMS.

@ 25 CMS. 10 @ 15 CMS. 5 @ 10 CMS.

VARILLAS DE COLUMNA 2 No.8

0.45

0.3

SECCIÓN DE COLUMNA

2 5 @ 15 CMS. 5 @ 15 CMS.

0.70 TRABE T - 6

TRABE T - 5 20 X 60 CMS. 2

@ 25 CMS.

10 @ 15 CMS.

2.50 0.45

0.30

SECCIÓN DE COLUMNA

2 VARILLAS DE COLUMNA 2 No.8

5 @ 15 CMS.

E No.3 @ 25 CMS.

0.12

TRABE T - 7 2

1

N. P. T.

ESTRUCTURA U2 - C

0.10

2.20 8.00 2.20

0.10

0.20 0.20

2 No.8 1.50

2 No.5 2 No.8

1.80

2 No.5 0.40

2 No.6 0.40

2 No.5 2 No.8

1.80

1.50

2 No.8

2 No.5

0.50

2 No.3 adicionales

0.10

0.40 0.25

TRABE T - 7 2 5 @ 10 CMS. @ 25

CMS.

0.45

0.30

SECCIÓN DE COLUMNA

2 VARILLAS DE COLUMNA 2 No.8

1 TRABE T - 5 20 X 60 CMS.

2

@ 25 CMS.

5 @ 15 CMS. 5 @ 15 CMS.

TRABE T - 6 0.70 0.50

10 @ 15 CMS. @ 25 CMS.

2.50

N. P. T.

0.45

0.30

SECCIÓN DE COLUMNA

2 E No.3 @ 25 CMS. 5 @ 15

CMS.

VARILLAS DE COLUMNA 2 No.8 1 0.12

TRABE T - 7 2

ESTRUCTURA U3 - C

SECCIÓN TRABE T - 6

2 No.3 adicionales SECCIÓN TRABE T - 2

2 No.3 adicionales

0.12 0.695

0.695

0.695 0.35 0.10

0.382 0.695

0.695 0.695

0.695 0.15 0.15

0.695

CAPA DE COMPRESIÓN CON MALLA DE 6 6 - 10/10

0.04 0.15

0.31 BOVEDILLA

TRABE TRANSVERSAL VIGUETAS T - 12.3

0.79 CADENA 30 X 19 CMS.

6 No.3 E No.2 @ 20 CMS.

PROYECCIÓN ARMADO DE TRABE

0.19

0.31

0.50

TRABE T - 1 DE 20 X 692

COLUMNA 0.50

0.20 2.50

N.P.T.2.40 2 No.6

TRABE T - 3 ó T - 72 0.10

ENLADRILLADO

PRIMERA ETAPA DE COLADO

ALTERNATIVA DE LOSA CON VIGUETA Y BOVEDILLA PARA ESTRUCTURAS U1 - C, U2 - C Y U3 - C

A B C D E F G H I J K L M N

1

2 A B C D E F G H I J K L M N

1

2 A B C D E F G H I J K L M N

1

2

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

EST-02

S/E

FIRMA:

DIRECTOR GENERAL:

SUBDIRECTOR DE PROYECTOS:

TRABES U2-C

ING. ENRIQUE AZPEITIA MEDINA ING. ARMANDO FCO. BALTAZAR SALAZAR

ARQ. BENJAMÍN BARRERA PÉREZ

(11)

E S P E C I F I C A C I O N E S

- SE COLOCARAN PLANTILLAS DE CONCRETO SIMPLE f´c = 100 kg/cm² DE 5 CM. DE ESPESOR

- LA CIMENTACIÓN SE DESPLANTARA EN TERRENO NATURAL COMPACTADO:

SI ES NECESARIO COLOCAR RELLENO PARA NIVELACIÓN, SERA TEPETATE COMPACTADO EN CAPAS DE 15 CM. AL 90% DE SU PESO VOLUMETRICO SECO MAXIMO.

- EL CONCRETO UTILIZADO TENDRA UNA RESISTENCIA A LA COMPRESIÓN f´c=250 kg/cm², UN TAMAÑO MAXIMO DEL AGREGADO GRUESO DE 2 CM.

Y UN PESO VOLUMETRICO EN ESTADO FRESCO MINIMO DE 2200 kg/M³ - EL ACERO DE REFUERZO TENDRA UN ESFUERZO DE FLUENCIA fy=4200 kg/cm², EXCEPTO EN No. 2 EL CUAL SERA fy=2300 kg/cm² COMO MINIMO

- RECUBRIMIENTOS LIBRES: ZAPATAS 4cm: LOSAS, CASTILLOS Y CADENAS 1.5 cm COLUMNAS, TRABES Y CONTRATRABES 2 cm.

- LAS LONGITUDES DE ANCLAJE Y TRASLAPES SERAN INDICADAS EN LA TABLA CORRESPONDIENTE

N O T A S

- ACOTACIONES EN CENTIMETROS, NIVELES EN METROS - VERIFICAR COTAS EN PLANOS ARQUITECTONICOS

- CARGA VIVA MAXIMA EN LOSA DE AZOTEA 100kg/m² ENTREPISO 350 kg/m²

- LAS ESPECIFICACIONES SE COMPLEMENTAN CON LAS DEL REGLAMENTO DE CONSTRUCCIPONES PARA EL D.F. DE 1993 Y CON LAS DEL CAPFCE

- LAS COTAS RIGEN AL DIBUJO

(12)

Corte A-A'

B

B A

A 2

2.64

2.29 0.35 1.53 2.28

1.57 7.24

0.05

0.31

3.10

2.50 4.10

2.50 0.60

0.05 1.87

1.23

4.38

0.10

0.44

0.05

0.16

14.92

0.10 0.10

Muro de 0.30 cm recubierto de cantera Faldon de

concreto aparente

Barandal de concreto aparente

Muro de 0.30 cm recubierto de cantera Losa de concreto aparente

Losa de concreto aparente

Barandal de concretoaparente

Corte B-B'

Chaflan

Muro de 0.30 cm recubierto de cantera

Descanzo Barandal de concretoaparente

gargola

1.58

1.00 2.50

0.60

2.50 7.18

0.17 0.05

0.45 0.07

0.12

4.00 3.24

7.24 1.80

0.45 6.33

0.25 0.172

3 2 1

Entortado

Baja

Planta

B'

A A'

1 B

3

3.24

4.00

0.43

1.13

6

0.10

1.44

Descanzo JARDIN

0.80

0.35

3.30

0.35

0.80

7.24

0.15

0.05

1.83

0.12 0.10 0.12

2.17 3.24

1.68

0.05

Barandal de concreto aparente Muro de 0.30 cm

recubierto de cantera Trabe de concreto aparente

Barandal de concreto aparente Muro de 0.30 cm recubierto de cantera Paso

Barandal de concreto aparente

DETALLE ESCALON ESC: 1:10

0.50

0.172 0.34

0.05

0.10

0.05

0.02 1.22

3.00 2.00

1 2 3 4 5 7 8 9

1011121314151617 18

0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30

0.17 0.17

0.17

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

ARQ-01

JULIO 2017 ING. ALFREDO BADILLO CUENCA 1:100

FIRMA:

DIRECTOR GENERAL: ING. ENRIQUE AZPEITIA MEDINA ING. ALEJANDRO ESCOBAR LEYVA SUBDIRECTOR DE PROYECTOS: ING. ALFREDO BADILLO CUENCA

ESCALERAS CECYTEH

(13)

EDIF. "E"

RETIRO DE TINACOS DE FIBROCEMENTO

PUESTA DE NUEVOS TINACOS

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

1:100

FIRMA:

REHABILITACIÓN EDIFICIOS "A", "E" Y MÓDULO DE ESCALERAS

CECYTEH HUAUTLA

TIN-01

(14)

ESCALA:

FECHA:

PROYECTOS

HIDALGO

m 1:100 FIRMA:

DIRECTOR GENERAL: ING. ENRIQUE AZPEITIA MEDINA

ING. ARMANDO FCO. BALTAZAR SALAZAR SUBDIRECTOR DE PROYECTOS:

EDIFICIOS "A", "E" Y

CECYTEH HUAUTLA

SAN-01

(15)

MÓDULO DE

33.80

13.00

8.50

K-1 K-1 K-1

K-1 K-1 K-1 K-1

K-1 K-1

K-1

K-1 K-1 K-1

K-1

3.71 3.71

8.20 ESCALERAS

EDIF. "E"

15 cm x 20 cm

Cadena de Cerramiento 15 cm x 20 cm

Cadena de Cerramiento en Todo el Perímetro del Pretíl

0.70 0.60

Módulo de Escaleras Edificio "E" U2-C

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

1:100

FIRMA:

REHABILITACIÓN EDIFICIOS "A", "E" Y MÓDULO DE ESCALERAS

CECYTEH HUAUTLA

ALB-01 CORTE ALTURA PRETIL

NOTA:

- PARA EL PRETIL DE EDIFICIO "E" EN LA FACHADA PRINCIPAL SOLO SE CONSIDERA UNA HILADA, YA QUE EXISTE LA PRIMER HILADA Y EL REMATE DEL MURO ES CON LA CADENA DE CERRAMIENTO A BASE DE ARMEX. PARA LOS PRETILES LATERALES SE REALIZÓ UN PROMEDIO DE ALTURAS POR LA PENDIENTE EXISTENTE EN LOSA.

- EN EL MÓDULO DE ESCALERAS SE TIENE UNA LIGERA PENDIENTE POR LO QUE SE HACE EL PROMEDIO DE LA ALTURA DEL PRETIL.

VER PLANO ALB-04

(16)

ESCALA:

FECHA:

PROYECTOS

HIDALGO

m 1:100 FIRMA:

EDIFICIOS "A", "E" Y

CECYTEH HUAUTLA

ALB-02

(17)

8.00 0.36 2.20 2.20

1.71 0.45 8.40

0.05 7.95

0.30 CORTE TRANSVERSAL EDIFICIO "E"

MODULO "U2-C"

CORTE TRANSVERSAL MODULO DE ESCALERAS TIPO "H"

Cadena de Cerramiento

0.25 0.50

Muro Promedio

Muro

Promedio h= 0.00m

Hilada Existente Muro Propuesto

0.60 8.40 2.20

0.05 7.95 ^{Cadena de} Cerramiento

0.25 0.50

Muro Promedio

Muro

Promedio h= 0.00m

Hilada Existente Muro Propuesto

0.60

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

1:100

FIRMA:

REHABILITACIÓN EDIFICIOS "A", "E" Y MÓDULO DE ESCALERAS

CECYTEH HUAUTLA

ALB-04

(18)

ENTORTADO

EDIF. "A"

9.97

22.47

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

1:100

FIRMA:

REHABILITACIÓN EDIFICIOS "A", "E" Y MÓDULO DE ESCALERAS

CECYTEH HUAUTLA

ENT-01

(19)

ESCALA:

FECHA:

PROYECTOS

HIDALGO

m 1:100 FIRMA:

EDIFICIOS "A", "E" Y

CECYTEH HUAUTLA

DET-01

DETALLES EDIFICIO "E"

(20)

ESCALA:

FECHA:

PROYECTOS

HIDALGO

m 1:100 FIRMA:

EDIFICIOS "A", "E" Y

CECYTEH HUAUTLA

DET-02

(21)

CHAFLÁN

EDIF. "E"

MÓDULO DE ESCALERAS

33.50

8.20 8.20 3.56

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

1:100

FIRMA:

REHABILITACIÓN EDIFICIOS "A", "E" Y MÓDULO DE ESCALERAS

CECYTEH HUAUTLA

CHA-01

(22)

EDIF. "A"

EDIF. "E"

MÓDULO DE ESCALERAS

33.80

12.85

8.50

8.50 22.47 9.97

IMPERMEABILIZANTE

3.71 3.71

8.20

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

1:100

FIRMA:

REHABILITACIÓN EDIFICIOS "A", "E" Y MÓDULO DE ESCALERAS

CECYTEH HUAUTLA

IMP-01

(23)

MÓDULO DE ESCALERAS

LÁMINA PARA UNIÓN DE LOSA DE ENTREPISO EDIFICIO "E" Y MÓDULO DE ESCALERAS

10.00

0.12 Lámina en Parte Superior de Pretil

Edificio "E" U2-C Módulo de Escaleras

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

1:100

FIRMA:

REHABILITACIÓN EDIFICIOS "A", "E" Y MÓDULO DE ESCALERAS

CECYTEH HUAUTLA

LAM-01

(24)

EDIF. "A"

EDIF. "E"

SIMBOLOGÍA:

Coladera de pretil Coladera de cúpula

Bajada de Agua Pluvial B.A.P.

Nivel de Coladera N.COL.

Sentido de escurrimiento en azotea

Nivel Lecho Alto Losa N.L.A.L.

Nivel de Losa Terminada N.L.T.

N.L.T. +6.10

33.80

N.L.T. +6.10 N.L.S.L.+ 6.10

N.COL.+ 6.21

N.L.A.L. + 7.06

1.15

N.L.A.L. + 6.15 N.L.S.L.+ 6.04

N.L.S.L.+ 6.11 N.COL.+ 6.00

15.10

N.L.S.L. + 3.70

N.L.S.L. + 3.70 N.L.S.L. + 3.70

N.L.S.L. + 3.66

11.82 3.94 2.98

N.L.S.L.+ 3.46

N.L.S.L. + 3.70

7.79

N.L.S.L. + 3.67

N.L.S.L. + 3.57

1.00

0.25

Áreas de Entortados Para dar Pendientes Áreas de Entortados Para dar Pendientes

Pendiente Pendiente Pendiente Pendiente Pendiente

Áreas de Entortados Para dar Pendientes

B.A.P.

B.A.P. ^1.00

N.L.T. + 6.38 N.L.I. + 6.28

1.00

33.50

3.86 3.71

1.00

Pendiente Pendiente

N.L.S.L. + 6.11

10.08 9.97

22.47

8.20

N.L.I. Nivel Lecho Inferior

B.A.P.

N.L.S.L.+ 6.04

B.A.P. B.A.P.

B.A.P.

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

1:100

FIRMA:

REHABILITACIÓN EDIFICIOS "A", "E" Y MÓDULO DE ESCALERAS

CECYTEH HUAUTLA

PLUV-01

(25)

DETALLE DE BAJA PLUVIAL DE CANASTA

COLADERA DE CÚPULA PARA AZOTEA

CONEXIÓN PARA TUBO DE Ø4" DETALLE DE BAJA PLUVIAL

8.00 0.36 2.20 2.20

1.71 0.45 8.40

0.05 7.95

0.30 CORTE TRANSVERSAL EDIFICIO "A"

MODULO "U2-C"

SOLO PLANTA BAJA

N.L.S.L + 6.10 N.L.T. + 6.38

N.L.I. + 6.28 N. COL.+ 6.21 N.L.A.L + 6.15

N.L.B.L + 6.04 N.L.T. + 6.11

2.40

12.16

N.L.S.L + 6.00 N. COL.+ 6.00

CORTE TRANSVERSAL EDIFICIO "E"

MODULO "U2-C"

CORTE TRANSVERSAL MODULO DE ESCALERAS TIPO "H"

0.25

0.05 ENTORTADO PRETIL EXISTENTE

RELLENO

0.30

COLADERA DE PRETIL

COLADERA DE CÚPULA

SIMBOLOGÍA:

Coladera de pretil Coladera de cúpula

Bajada de Agua Pluvial B.A.P.

Nivel de Coladera N.COL.

Sentido de escurrimiento en azotea Nivel Lecho Alto Losa

N.L.A.L.

Nivel de Losa Terminada N.L.T.

N.L.I. Nivel Lecho Inferior

ESCALA:

PLANO N°:

ACOTACIÓN:

FECHA:

REVISÓ:

DIBUJÓ:

PROYECTÓ:

PROYECTOS

HIDALGO

m

INHIFE

1:100

FIRMA:
