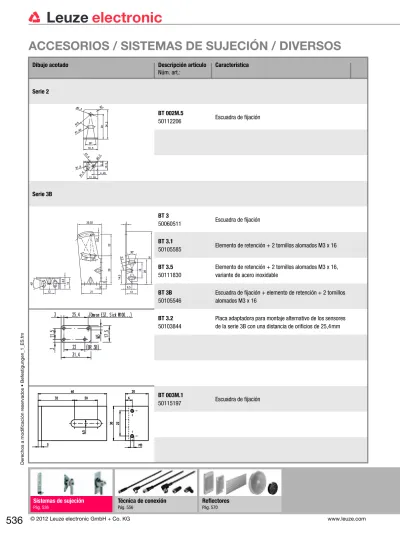

ACCESORIOS / SISTEMAS DE SUJECIÓN / DIVERSOS

(1)

536

Dere cho s a modific a c ión re s e rvados • Be fe s tigun gen_1_ES. fm Sistemas de sujeción Pág. 536 Reflectores Pág. 570 Técnica de conexión Pág. 556 Serie 2 BT 002M.5 50112206 Escuadra de fijación Serie 3B BT 3 50060511 Escuadra de fijación BT 3.1

50105585 Elemento de retención + 2 tornillos alomados M3 x 16 BT 3.5

50111830

Elemento de retención + 2 tornillos alomados M3 x 16, variante de acero inoxidable

BT 3B 50105546

Escuadra de fijación + elemento de retención + 2 tornillos alomados M3 x 16

BT 3.2 50103844

Placa adaptadora para montaje alternativo de los sensores de la serie 3B con una distancia de orificios de 25,4mm

BT 003M.1

(2)

Ac cesorios Pr es tac ion es de s e rv ic io ABC d e l optos enso r ABC inductivo

Dibujo acotado Descripción artículo

Núm. art.:

Característica

Otros accesorios serie 3B

SAT 5 50109545

Sensorscope - auxiliar de alineación mecánico-óptico, apropiado para fotocélulas de barrera y fotocélulas de barrera de seguridad

Serie 8

BT 8

50036195 Escuadra de fijación

BT 8 - 0

50036196 Bloque de fijación para cola de milano

BTU 300M - D10 50117253

Fijación por agujero pasante para barra redonda D = 10mm o lateral 1,5 … 4mm

BTU 300M - D12 50117252

BTU 300M - D14 50117251

(3)

538

Dere cho s a modific a c ión re s e rvados • Be fe s tigun gen_2_ES. fm Sistemas de sujeción Pág. 538 Reflectores Pág. 570 Técnica de conexión Pág. 556 Otros accesorios serie 8

BT 8 - ARH 50035030

Sistema de sujeción/alineación con placa oscilante para sensores láser

SAT 5 50109545

(4)

Núm. art.:

Característica

Otros accesorios serie 8

BL 8

50040279 Diafragma perforado

BL 8.1

50040280 Diafragma ranurado

BS 8

50041067 Protección para el manejo

SG 8 50113307

Vidrio protector,

compuesto de un marco de metal incluyendo el vidrio protector, montaje snap-in

(5)

540

Dere cho s a modific a c ión re s e rvados • Be fe s tigun gen_3_ES. fm Sistemas de sujeción Pág. 540 Reflectores Pág. 570 Técnica de conexión Pág. 556 Serie 18 BT 95 50020833 Escuadra de fijación BTU 200M - D10 50117256

BTU 200M - D12 50117255

BTU 200M - D14 50117254

US 18

50080987 Espejo deflector 90°

(6)

Núm. art.: Característica Serie 25B BT 25 50040269 Escuadra de fijación BTU 200M - D10 50117256

BTU 200M - D12 50117255

BTU 200M - D14 50117254

SAT 5 50109545

(7)

542

Dere cho s a modific a c ión re s e rvados • Be fe s tigun gen_4_ES. fm Sistemas de sujeción Pág. 542 Reflectores Pág. 570 Técnica de conexión Pág. 556 Serie 46B BT 46 50105315 Escuadra de fijación BTU 300M - D10 50117253

BTU 300M - D12 50117252

BTU 300M - D14 50117251

Otros accesorios serie 46B

ARH 46

50040739 Auxiliar de alineación

SAT 5 50109545

(8)

Núm. art.:

Característica

Serie 53

BTU 053M.5F - D12 - A180 50116816

Sistema de sujeción para barra redonda D = 12mm, para la conexión paralela de una barra redonda y de un sensor o de 2 barras redondas, acero inoxidable 316L

Atención:

Adicionalmente deben pedirse 4 tornillos con sujeción interna BTU 053M.5F-D12-SS, núm. art. 50116819 (v. más abajo). BTU 053M.5F - D12 - A090

50116817

Sistema de sujeción para barra redonda D = 12mm, para la unión en 90° de una barra redonda y de un sensor o de 2 barras redondas, acero inoxidable 316L

Atención:

Adicionalmente deben pedirse 4 tornillos con sujeción interna BTU 053M.5F-D12-SS, núm. art. 50116819 (v. más abajo). BTU 053M.5F - D20 - SS

50116814

Tornillo con sujeción interna M24x1,5 para barra redonda/ tubo con D = 20mm, acero inoxidable 316L, junta doble FPM/negra

BTU 053M.5F - D20 - N 50116815

Contratuerca para tornillo con sujeción interna M24x1,5 para barra redonda/tubo con D = 20mm,

acero inoxidable 316L BTU 053M.5F - D12 - SS

50116819

Tornillo con sujeción interna M16x1,5 para barra redonda/ sensor BR53 con D = 12mm, acero inoxidable 316L, junta doble FPM/negra

BTU 053M.5F - D12 - N 50116820

Contratuerca para tornillo con sujeción interna M16x1,5 para barra redonda/sensor BR53 con D = 12mm, acero inoxidable 316L

SAT 5 50109545

Sensorscope - auxiliar de alineación mecánico-óptico, apropiado para fotocélulas de barrera

(9)

544

Dere cho s a modific a c ión re s e rvados • Be fe s tigun gen_5_ES. fm Sistemas de sujeción Pág. 544 Reflectores Pág. 570 Técnica de conexión Pág. 556 Serie 95 BT 95 50020833 Escuadra de fijación UMS 96 - 95 50080334 Sistema de sujeción

SAT 5 50109545

(10)

Núm. art.: Característica Serie 96 BT 96 50025570 Escuadra de fijación BT 96.1 50080614 Pieza de fijación BT 96.4 50032319 Escuadra de fijación BT 450.1 - 96 50082084

Fijación por agujero pasante para barra redonda D = 10mm

BT 450.3 - 96 50104897

Fijación por agujero pasante para barra redonda D = 12mm

UMS 96

50026204 Sistema de montaje universal

A A

(11)

546

Dere cho s a modific a c ión re s e rvados • Be fe s tigun gen_6_ES. fm Sistemas de sujeción Pág. 546 Reflectores Pág. 570 Técnica de conexión Pág. 556 Otros accesorios serie 96

ARH 96

50080502 Auxiliar de alineación láser

SAT 5 50109545

Serie 318 y serie 618

BT D18M.5 50113548

Escuadra de fijación para equipos con casquillo redondo M18

BT 318 - ARH 50083189

Sistema de sujeción/alineación con placa oscilante para sensores láser

(12)

Núm. art.:

Característica

BL 318.1

50082008 Diafragma ranurado para serie 318

US 418.1 50080130

Suplemento de desvío 90° (variante abierta) para fotocélulas autorreflexivas

US 418.2

50080131 Suplemento de desvío 90° (variante cerrada)

SAT 5 50109545

Serie 412

BT D12M.5 50113549

Escuadra de fijación para equipos con casquillo redondo M12

(13)

548

Dere cho s a modific a c ión re s e rvados • Be fe s tigun gen_7_ES. fm Sistemas de sujeción Pág. 548 Reflectores Pág. 570 Técnica de conexión Pág. 556 Sensores de distancia ópticos ODSL 9

BTU 300M - D10 50117253

BTU 300M - D12 50117252

BTU 300M - D14 50117251

(14)

Núm. art.:

Característica

Soportes presores para sensores inductivos

MC 006K 50111496

Soporte presor para sensores inductivos Ø 6,5mm, sin tope final, ØA = 6,5mm

MC 008K 50111497

Soporte presor para sensores inductivos M8 x 1, sin tope final, ØA = 8mm

MC 008K - LS 50111498

Soporte presor para sensores inductivos M8 x 1, con tope final, ØA = 8mm

MC 012K 50111499

Soporte presor para sensores inductivos M12 x 1, sin tope final, ØA = 12mm, B = 9,75mm, C = 9mm, D = 18mm

MC 012K - LS 50111500

Soporte presor para sensores inductivos M12 x 1, con tope final, ØA = 12mm, B = 9,75mm, C = 9mm, D = 18mm

MC 018K 50111501

Soporte presor para sensores inductivos M18 x 1, sin tope final, ØA = 18mm, B = 12,85mm, C = 12mm, D = 24mm

MC 018K - LS 50111502

Soporte presor para sensores inductivos M18 x 1, con tope final, ØA = 18mm, B = 12,85mm, C = 12mm, D = 24mm

MC 030K 50111503

Soporte presor para sensores inductivos M30 x 1.5, sin tope final

MC 030K - LS 50111504

Soporte presor para sensores inductivos M30 x 1.5, con tope final

BTC 088M - I40 50115600

Soporte presor para sensores inductivos de la serie IS 288, para montaje en la ranura de un perfil ITEM con retícula de 40mm

Pasador roscado M2x3 Pasador roscado M5x8

(15)

550

Dere cho s a modific a c ión re s e rvados • Be fe s tigun gen_8_ES. fm Sistemas de sujeción Pág. 550 Reflectores Pág. 570 Técnica de conexión Pág. 556 Ángulo de fijación para sensores inductivos

BT D08M.5

50113550 Ángulo de fijación para sensores inductivos M8

BT D12M.5

BT D18M.5

BT D30M.5

(16)

Núm. art.:

Característica

ROD 4

ROD 4 - MS

50038066 Sistema de montaje / placa de fijación

Otros accesorios para sensores ópticos de horquilla (I)GS 61 / 63

BT - GS6X.L 50112215

Pieza de fijación para sensores en horquilla (I)GS 61 / 63

Otros accesorios para sensores de ultrasonido de horquilla GSU 14C

FS 14BM.5

50114055 Carril de repuesto para modelo estándar GSU 14B FS 14BML.5

50114056

Carril de guía prolongado para GSU 14B, 260mm de largo

(17)

552

Dere cho s a modific a c ión re s e rvados • Be fe s tigun gen_9_ES. fm Sistemas de sujeción Pág. 552 Reflectores Pág. 570 Técnica de conexión Pág. 556 Sensor de contraste UMS 96

50026204 Sistema de montaje universal

Otros accesorios para sensores de contraste KRTG 20, KRTM 20 y sensores de color CRTM 20

OB 12 - KRT 20 50034051 Óptica 12mm OB 20 - KRT 20 50034050 Óptica 20mm OB 50 - KRT 20 50034049 Óptica 50mm WZ - OB - KRT 20

50034118 Herramienta para cambiar objetivo

A A

(18)

Núm. art.:

Característica

Sensores de luminiscencia LRT 8 y LRT 440

BTU 300M - D10 1)

50117253

1) Encontrará más sistemas de sujeción en «Sistemas de sujeción serie 8», en la página 536

BTU 300M - D12 1)

50117252

BTU 300M - D14 1)

50117251

BT 46.1 50030556

Sistema de sujeción para LRT 440, sistema de sujeción para barra redonda D = 12mm, acero/ aluminio

BT 46.2 50033785

Sistema de sujeción para LRT 440, sistema de sujeción para barra redonda D = 14mm, acero/ aluminio

Encontrará los sistemas de sujeción para sensores ópticos de distancia, sensores de ultrasonido, amplificadores de fibra óptica, fotocélulas de seguridad y sensores AS-interface en los accesorios para sujeción de los

(19)

554

D e re cho s a m o d ifi c a c ión r e se rv ad os • Be fe st ig un gen_ 10 _E S .f m Sistemas de sujeción Pág. 554 Reflectores Pág. 570 Técnica de conexión Pág. 556 Cortinas fotoeléctricas KONTURflex

BT - S

560120 Escuadra de fijación

BT - SSD 560300

Sujeción orientable con amortiguación de vibraciones

BT - Kflex Estándar 345899

Escuadra de fijación estándar (en el alcance del suministro)

BT - Kflex variante larga 345907

Escuadra de fijación con brida prolongada

BT - NC

425720 Taco de corredera

Perfil para diafragma KONTURflex-480 345914

Diafragma perforado para KONTURflex, long. campo medición 480mm

(20)

(21)

556

D e re cho s a m o d ifi c a c ión r e se rv ad os • A n s c hl u s s te c h n ik _1 _E S .f m Sistemas de sujeción Pág. 536 Reflectores Pág. 570 Técnica de conexión Pág. 556

Cables de conexión con conector redondo M8,hembrilla de 3 polos, terminal abierto

K - D M8A - 3P - 2m - PVC 50104520 Cable conex. 2000mm, M8 axial, 3 polos, PVC K - D M8W - 3P - 2m - PVC 50104521 Cable conex. 2000mm, M8 acodado, 3 polos, PVC K - D M8A - 3P - 5m - PVC 50104522 Cable conex. 5000mm, M8 axial, 3 polos, PVC K - D M8W - 3P - 5m - PVC 50104523 Cable conex. 5000mm, M8 acodado, 3 polos, PVC K - D M8A - 3P - 10m - PVC 50110556 Cable conex. 10000mm, M8 axial, 3 polos, PVC K - D M8W - 3P - 10m - PVC 50110559 Cable conex. 10000mm, M8 acodado, 3 polos, PVC K - D M8A - 3P - 2m - PUR 50110555 Cable conex. 2000mm, M8 axial, 3 polos, PUR K - D M8W - 3P - 2m - PUR

50110557

Cable conex. 2000mm, M8 acodado, 3 polos, PUR K - D M8A - 3P - 5m - PUR

50106691

Cable conex. 5000mm, M8 axial, 3 polos, PUR K - D M8W - 3P - 5m - PUR

50106692

50106693

50110558

Cable conex. 10000mm, M8 acodado, 3 polos, PUR

(22)

Asignación de contactos Descripción artículo

Núm. art.:

Característica

K - D M8A - 4P - 2m - PVC 50104524 Cable conex. 2000mm, M8 axial, 4 polos, PVC K - D M8W - 4P - 2m - PVC 50104525 Cable conex. 2000mm, M8 acodado, 4 polos, PVC K - D M8A - 4P - 5m - PVC 50104526 Cable conex. 5000mm, M8 axial, 4 polos, PVC K - D M8W - 4P - 5m - PVC 50104527 Cable conex. 5000mm, M8 acodado, 4 polos, PVC K - D M8A - 4P - 10m - PVC 50104528 Cable conex. 10000mm, M8 axial, 4 polos, PVC K - D M8W - 4P - 10m - PVC 50104529 Cable conex. 10000mm, M8 acodado, 4 polos, PVC K - D M8A - 4P - 20m - PVC 50115424 Cable conex. 20000mm, M8 axial, 4 polos, PVC K - D M8A - 4P - 2m - PUR 50104530 Cable conex. 2000mm, M8 axial, 4 polos, PUR K - D M8W - 4P - 2m - PUR

50104531

50104532

50104761

50104533

50104534

(23)

558

Cables de conexión con conector M8, hembrilla de 4 polos, terminal abierto, con LEDs integrados

K - D M8W - 4P - 2m - DP - PUR 50104535

Cable conex. 2000mm, M8 acodado, 4 polos, PUR, 2 LEDs integrados (PNP)

K - D M8W - 4P - 5m - DP - PUR 50104536

Cables de conexión con conector redondo M8, hembrilla de 4 polos, terminal abierto, para la industria alimentaria y de bebidas

K - D M8A - 4P - 2m - FAB 50106152

Cable conex. 2000mm, M8 axial, 4 polos, PVC, variante Food & Beverage K - D M8W - 4P - 2m - FAB

50106154

Cable conex. 2000mm, M8 acodado, 4 polos, PVC, variante Food & Beverage K - D M8A - 4P - 5m - FAB

50106153

50106155

50110274

50110273

Cable conex. 10000mm, M8 acodado, 4 polos, PVC, variante Food & Beverage

(24)

Núm. art.:

Característica

K - D M12A - 3P - 2m - PVC 50104538 Cable conex. 2000mm, M12 axial, 3 polos, PVC K - D M12W - 3P - 2m - PVC 50104539 Cable conex. 2000mm, M12 acodado, 3 polos, PVC K - D M12A - 3P - 5m - PVC 50104540 Cable conex. 5000mm, M12 axial, 3 polos, PVC K - D M12W - 3P - 5m - PVC 50104541 Cable conex. 5000mm, M12 acodado, 3 polos, PVC

(25)

560

Cables de conexión con conector M12,hembrilla de 4 polos, terminal abierto

K - D M12A - 4P - 2m - PVC 50104542 Cable conex. 2000mm, M12 axial, 4 polos, PVC K - D M12W - 4P - 2m - PVC 50104543 Cable conex. 2000mm, M12 acodado, 4 polos, PVC K - D M12A - 4P - 5m - PVC 50104544 Cable conex. 5000mm, M12 axial, 4 polos, PVC K - D M12W - 4P - 5m - PVC 50104545 Cable conex. 5000mm, M12 acodado, 4 polos, PVC K - D M12A - 4P - 10m - PVC 50104546 Cable conex. 10000mm, M12 axial, 4 polos, PVC K - D M12W - 4P - 10m - PVC 50104547 Cable conex. 10000mm, M12 acodado, 4 polos, PVC K - D M12A - 4P - 20m - PVC 50104753 Cable conex. 20000mm, M12 axial, 4 polos, PVC K - D M12W - 4P - 20m - PVC 50113473 Cable conex. 20000mm, M12 acodado, 4 polos, PVC

(26)

Núm. art.:

Característica

Cables de conexión con conector M12,hembrilla de 4 polos, terminal abierto

K - D M12A - 4P - 2m - PUR 50104561

50104562

50104563

50104564

50104565

50104566

Cables de conexión para circuitos de corriente intrínsecamente seguros con conector M12,hembrilla de 4 polos, terminal abierto

BK7 KB - 092 - 5000 - 4A Ex 50037783

Cable conex. 5000mm para circuitos de seguridad intrínseca, azul, M12 axial, 4 polos

BK7 KB - 092 - 5000 - 4 Ex 50037784

Cable conex. 5000mm para circuitos de seguridad intrínseca, azul, M12 acodado, 4 polos

(27)

562

Cables de conexión con conector redondo M12, hembrilla de 4 polos, terminal abierto, con LEDs integrados

K - D M12A - 4P - 2m - DP - PUR 50104548

Cable conex. 2000mm, M12 axial, 4 polos, PUR, 2 LEDs integrados (PNP) K - D M12W - 4P - 2m - DP - PUR

50104549

Cable conex. 2000mm, M12 acodado, 4 polos, PUR, 2 LEDs integrados (PNP) K - D M12A - 4P - 5m - DP - PUR

50104550

50104551

Cable conex. 5000mm, M12 acodado, 4 polos, PUR, 2 LEDs integrados (PNP) K - D M12A - 4P - 10m - DP - PUR

50104552

50104553

K - D M12A - 4P - 2m - FAB 50104570

50104571

50104572

50104573

50112960

50112961

(28)

Núm. art.:

Característica

K - D M12A - 5P - 2m - PVC 50104555 Cable conex. 2000mm, M12 axial, 5 polos, PVC K - D M12W - 5P - 2m - PVC 50104556 Cable conex. 2000mm, M12 acodado, 5 polos, PVC K - D M12A - 5P - 5m - PVC 50104557 Cable conex. 5000mm, M12 axial, 5 polos, PVC K - D M12W - 5P - 5m - PVC 50104558 Cable conex. 5000mm, M12 acodado, 5 polos, PVC K - D M12A - 5P - 10m - PVC 50104559 Cable conex. 10000mm, M12 axial, 5 polos, PVC K - D M12W - 5P - 10m - PVC 50104560 Cable conex. 10000mm, M12 acodado, 5 polos, PVC K - D M12A - 5P - 2m - PUR 50104567 Cable conex. 2000mm, M12 axial, 5 polos, PUR K - D M12W - 5P - 2m - PUR

50104568

50104569

50104762

(29)

564

K - D M12A - 5P - 2m - FAB 50104574

50104575

50104576

50104577

K - D M12A - 8P - 2m - PUR 50104591

Cable conex. 2000mm,

M12 axial, 8 polos,apantallado, PUR K - D M12A - 8P - 5m - PUR

50104590

M12 axial, 8 polos,apantallado, PUR K - D M12A - 8P - 10m - PUR

50106882

(30)

Núm. art.:

Característica

Cables adaptadores con conector M8/M12, 4 polos

K - DS M8A - M12A - 4P - 0,3m - PVC 50107276

Cable adaptador 300mm, hembrilla axial M8, conector axial M12 , 4 polos, PVC. integración sencilla de los sensores factible con conectores M8 en la técnica de conexión M12.

Prolongadores con conector redondo M12, de 4 polos

K - DS M12A - M12A - 4P -2m - PVC 50110126

Prolongador 2m, hembrilla M12 axial, conector M12 axial, 4 polos, PVC

K - DS M12A - M12A - 4P - 5m - PVC 50110125

K - DS M12A - M12A - 4P - 10m - PVC 50113265

Prolongador 10mm, hembrilla M12 axial, conector M12 axial, 4 polos, PVC.

K - DS M12A - M12A - 4P - 20m - PVC 50111729

(31)

566

Cables de conexión/interconexión ROD4 y ROD4plus

KB - ROD4PC - 3000

50038069 Cable de interconexión entre ROD 4 y PC 3000mm

KB - ROD4PC - 10000

50038070 Cable de interconexión entre ROD 4 y PC 10000mm

KB - ROD4 - CP - 5000 50108138

Cable de conexión 5000mm para ROD 4-3x con memoria de configuración (Config-Plug) KB - ROD4 - CP - 10000

50108139

Cable de conexión 10000mm para ROD 4-3x con memoria de configuración (Config-Plug) KB - ROD4 plus - 5000

50106881 Cable conex. para ROD 4 plus 5000mm

KB - ROD4 plus - 10000

50106906 Cable conex. para ROD 4 plus 10000mm

KB - ET - 2000 - SA - RJ45 50109880

Cable de conexión Ethernet para ROD 4 plus 2000mm, M12 axial con codificación D en RJ45

KB - ET - 5000 - SA - RJ45 50109881

KB - ET - 10000 - SA - RJ45 50109882

(32)

Núm. art.:

Característica

Cables de conexión para cortinas ópticas KONTURflex

CB - M12 - 1000S - 5GF/GM 678031

Cable conex. KT/KR QUATTRO, long. 1m, apantallado CB - M12 - 2500S - 5GF/GM

678033

Cable conex. KT/KR QUATTRO, long. 2,5m, apantallado CB - M12 - 5000S - 5GF/GM

678035

678040

678045

678032

Cable conex. KT/KR QUATTRO, long. 20m, apantallado

(33)

568

D e re cho s a m o d ifi c a c ión r e se rv ad os • A n s c hl u s s te c h n ik _7 _E S .f m Sistemas de sujeción Pág. 536 Reflectores Pág. 570 Técnica de conexión Pág. 568 Conector, autoconfeccionable D M8A - 3P - SK 50104582

Toma de cable, M8 axial, 3 polos, bornes por deslizamiento de aislamiento, autoconfeccionables

D M8A - 4P - SK 50104583

Toma de cable, M8 axial, 4 polos, bornes por deslizamiento de aislamiento, autoconfeccionables

KD 095 - 4

50031324 Toma de cable, M12 acodado, 4 polos, autoconfeccionable

KD 095 - 4A

50031323 Toma de cable, M12 axial, 4 polos, autoconfeccionable

KS 095 - 4A

50040155 Conector de cable, M12 axial, 4 polos, autoconfeccionable

KD 095 - 5

50020502 Toma de cable, M12 acodado, 5 polos, autoconfeccionable

KD 095 - 5A

50020501 Toma de cable, M12 axial, 5 polos, autoconfeccionable

KD 095 - 5A - PG9 50081461

Toma de cable, M8 axial, 5 polos, autoconfeccionable, con pasacables PG9 KD - ROD4 - X1 - Set

50038072 Conector X1 para ROD 4, 15 polos

KD - ROD4 - X2 - Set

50038073 Conector X2 para ROD 4, 9 polos

D - ET1

(34)

Núm. art.:

Característica

Cables de interconexión RS 232 para la conexión a las pasarelas del bus de campo MA 2xx

K-DS M12A-MA-5P-3m-S-PUR 50115049

Cable de interfaz para la conexión de sensores ópticos de distancia ODS…/D26… con interfaz RS 232 a las unidades de conexión MA 2xxi

K-DS M12A-MA-8P-3m-S-PUR 50115050

Cable de interfaz para la conexión de sensores ópticos de distancia ODSL 30/D232… con interfaz RS 232 a las unidades de conexión MA 2xxi

K-DS M12A-MA-5P-3m-1S-PUR 50116791

Cable de interfaz para la conexión de la unidad de control KONTURflex QUATTRO-RSX/M12 con interfaz RS 232 a las unidades de conexión MA 2xxi

Unidades de conexión RS 232 en el bus de campo

MA 204i 50112893

Unidad de conexión modular para la conexión de los equipos con interfaz RS 232 a PROFIBUS

MA 208i 50112892

Unidad de conexión modular para la conexión de los equipos con interfaz RS 232 a Ethernet TCP/IP

MA 235i 50114154

Unidad de conexión modular para la conexión de los equipos con interfaz RS 232 a CANopen

MA 238i 50114155

Unidad de conexión modular para la conexión de los equipos con interfaz RS 232 a EtherCAT

MA 248i 50112891

Unidad de conexión modular para la conexión de los equipos con interfaz RS 232 a PROFINET-IO (RT)

MA 255i 50114156

Unidad de conexión modular para la conexión de los equipos con interfaz RS 232 a DeviceNet

MA 258i 50114157

Unidad de conexión modular para la conexión de los equipos con interfaz RS 232 a Ethernet/IP

Información detallada en el catálogo

Sistemas de identificación / Siste-mas de transmisión de datos / Medición de distancias o en

(35)

570

Dere cho s a m o dific a c ión re se rvados • Re fle k to re n_1_E S .f m Sistemas de sujeción Pág. 536 Reflectores Pág. 570 Técnica de conexión Pág. 556

Reflectores de plástico, rectangulares, enroscables y adhesivos

TKS 10 x 32

50110282 Adhesivo, enroscable

Plástico PMMA 8N, índice de protección IP 67 Rango de temperaturas -40°C … +70°C TKS 20 x 40

50114617 Enroscable

50040820 Enroscable

Plástico PMMA 8N, índice de protección IP 67 Rango de temperaturas -40°C … +70°C

(36)

Núm. art.:

Característica

Reflectores de plástico, rectangulares, enroscables y adhesivos

TKS 50 x 50

Plástico PMMA 8N, índice de protección IP 67 Rango de temperaturas -40°C … +70°C TKS 50 x 50.1

50027097 Enroscable

(37)

572

Reflectores de plástico, rectangulares, adhesivos

TK 30 x 50

50003189 Adhesivo

Plástico PMMA 8N, índice de protección IP 67 Rango de temperaturas -40°C … +70°C TK 20 x 75

50003188 Adhesivo

50003191 Adhesivo, enroscable con BT 910M

50003192 Adhesivo, enroscable con BT 910M

(38)

Núm. art.:

Característica

Reflectores de plástico, rectangulares, autoadhesivos

TKA 30 x 46

50108216 Autoadhesivo

Plástico PMMA 8N, índice de protección IP 67 Rango de temperaturas -40°C … +70°C TKA 30 x 60

50108215 Autoadhesivo

Reflectores de plástico, rectangulares, para el ámbito farmacéutico

TKS 20 x 40.P 50106960

Enroscable, resistente a la limpieza con alcohol y agua destilada

Índice de protección IP 67

Rango de temperaturas -40°C … +70°C TKS 40 x 60.P

50106957

(39)

574

1) Tolerancia dimensional para todas las medidas indicadas: ± 0,2mm Reflectores de plástico, redondos

TK 20.11)

50041471 Adhesivo

TK 25.11)

50041355 Adhesivo

TKS 251)

50027696 Enroscable, pasador roscado

TK 35.11)

50101867 Adhesivo

TK 45.11)

50105990 Adhesivo

TK 601)

(40)

Núm. art.:

Característica

Reflectores de plástico

TK 82.2 50024127

Enroscable, superficie plana,

(tolerancia dimensional para todas las medidas indicadas: ± 0,2 mm)

Plástico PMMA 8N, índice de protección IP 67 Rango de temperaturas -40°C … +70°C TK 82.AF

50111375

Enroscable, superficie plana, con recubrimiento anticondensación

(tolerancia dimensional para todas las medidas indicadas: ± 0,2 mm) Plástico PMMA 8N, índice de protección IP 67 Rango de temperaturas -40°C … +70°C

Reflectores de plástico, redondos, para el ámbito farmacéutico

TK 10.P 50116939

Adhesivo, resistente a la limpieza con alcohol y agua destilada

Rango de temperaturas -40°C … +70°C TKS 20.P

50106958

Rango de temperaturas -40°C … +70°C

Reflectores de plástico con estructura microtriple, redondos

MTK 20

(41)

576

Reflectores de plástico con estructura microtriple, rectangulares

MTKS 14 x 23

50106209 Microtriple, enroscable

Plástico PMMA 8N, índice de protección IP 67 Rango de temperaturas -40°C … +70°C MTKS 20 x 20

Plástico PMMA 8N, índice de protección IP 67 Rango de temperaturas -40°C … +70°C MTKS 20 x 40.1

(42)

Núm. art.:

Característica

Reflectores de plástico con estructura microtriple, rectangulares

REF 6 - S - 20 x 40 50114185

Reflector con máxima homogeneidad basada en cinta reflectora núm. 6

Enroscable, índice de protección IP 67 Rango de temperaturas -40°C … +70°C

Reflectores de plástico con estructura microtriple, para el ámbito farmacéutico

MTKS 14 x 23.P 50106961

Microtriple, enroscable, resistente a la limpieza con alcohol y agua destilada

Reflectores de plástico calefactables

HTK 82 50000068

Enroscable, 230VCA, longitud de cable 2m, Sección del cable 2x0,75mm2

Absorción de potencia 3,4W

Rango de temperaturas -40°C … +70°C HTK 82 - 24V

50000071

Enroscable, 24VCA/CC, longitud de cable 2m, Sección 2x0,75mm2

Absorción de potencia 2,8W

Reflector de alta temperatura

TKS 50 x 50.1.HT 50113309

Reflector de alta temperatura, objeto igual, plástico, índice de protección IP 40, rango de temperaturas 40°C … +120°C

(43)

578

Reflector especial para el uso en ámbito Food+Beverage

TK BR 53 50112142

Reflector especial en la carcasa de la serie 53, A = zona de aprisionamiento admisible Índice de protección IP 67, IP 69K Rango de temperaturas -30°C … +70°C

Reflectores de vidrio, redondos

TG 6

50003176 Adhesivo, encajable a presión

Rango de temperaturas -20°C … +120°C TG 15 50003177 Pasador roscado Rango de temperaturas -20°C … +120°C TG 29 50009374 Pasador roscado Rango de temperaturas -20°C … +120°C TG 60 50003179 Pasador roscado Rango de temperaturas -20°C … +120°C

(44)

Núm. art.:

Característica

Cintas reflectoras núm. 4, autoadhesivas, adhesivas en cualquier dirección

Cinta refl. núm.4 / 20 x 20 mm 50107057

Polarizadas para fotocélulas reflexivas, rango de temperaturas -40°C … +80°C

Cinta refl. núm.4 / 100 x 100mm 50106119

Polarizadas para fotocélulas reflexivas, rango de temperaturas -40°C … +80°C Cinta refl. núm.4 / 920 x 749 mm

50038117

Polarizadas para fotocélulas reflexivas, rango de temperaturas -40°C … +80°C Cinta refl. núm.4 / rollo de 25 mm

50041876

Polarizadas para fotocélulas reflexivas, anchura 25mm, longitud 22,8m, rango de temperaturas -40°C … +80°C

REF 4 - A - 50 x 45700 50111772

Cinta refl. núm.44 / rollo de 100 mm 50104657

(45)

580

Cintas reflectoras núm. 6, autoadhesivas, potencia reflectora y homogeneidad máximas, no adhesivas en cualquier dirección (el canto lateral del sensor debe estar paralelo al canto de la cinta)

Polarizadas para fotocélulas reflexivas, PMMA, rango de temperaturas -40°C … +70°C

REF 6-A-77x77 50111829

Polarizadas para fotocélulas reflexivas, PMMA rango de temperaturas -40°C … +70°C

Cinta reflectora High Gain núm. 7, autoadhesiva, adhesiva en cualquier dirección, para sensores de distancia ODKL 96B

REF 7 - A - 100 x 100 50111527

Para sensores de distancia ODKL 96B, anchura 100mm, longitud 100mm rango de temperaturas -40°C … +70°C

Target cooperativos para sensores ópticos láser de distancia ODSL 30

CTS 100 x 100 50104599

Enroscable, remisión de target aprox. 90%, cerámica sobre chapa de acero galv., para modos de medición del ODSL 30 con remisión del objeto del 50% … 90%

(46)

Dibujo acotado Descripción

artículo

Característica

Sistemas de sujeción para reflectores

UMS 96 - 82 50027191

Fijación de barra redonda con reflector TK 82 para barra redonda D = 10mm … 16mm

BT 46.1 50030556

Sistema de sujeción para serie 46, LRT 440 y reflectores TKS 20x40, MTKS 20x40.1, TK 60, D = 12mm, material: acero/aluminio

BT 46.1.5 50082104

Sistema de sujeción para serie 46, LRT 440 y reflectores TKS 20x40, MTKS 20x40.1, TK 60, D = 12mm, material: acero inoxidable

BT 46.2 50033785

Sistema de sujeción para serie 46, LRT 440 y reflectores TKS 20x40, MTKS 20x40.1, TK 60, D = 14mm, material: acero/aluminio

Fijación de agujeros pasantes para barras redondas D = 12mm o D = 14mm, sujeción de apriete a laterales/chapas

BT 46 50105315

Escuadra de fijación para serie BR 46 y reflectores MTKS 20x20, (M)TKS 30x50, TKS 30x60, (M)TKS 40x60, (M)TKS 50x50, TK 82.2

BT 450.1-96 50082084

Sistema de sujeción para reflectores TKS 20x40, TKS 30x50, TKS 30x60, TKS 50x50, MTKS 50x50

fijación a barra redonda D = 10mm BT 450.3-96

50104897

Sistema de sujeción para reflectores TKS 20x40, TKS 30x50, TKS 30x60, TKS 50x50, MTKS 50x50

fijación a barra redonda D = 12mm

UMS 25.2 - D12 50110639

Fijación de agujeros pasantes para barra redonda D = 12mm o lateral, con reflector autoadhesivo TKA 30x46

(47)

582

Dere cho s a modific a c ión re s e rv ados • Re fle k to ra uswa hl_1_ES. fm Sistemas de sujeción Pág. 536 Reflectores Pág. 570 Técnica de conexión Pág. 556

SELECCIÓN DE REFLECTORES

SERIE 3B

SELECCIÓN DE REFLECTORES

SERIE 8

Tipo reflector TKS 100 x 100 20 x 40.1 20 x 30 50 x 50 PRK 2 / 42 … 0,07 … 3,5 0,07 … 4,0 0,07 … 2,5 0,07 … 2,9 0,02 … 1,3 0,02 … 1,5 0,12 … 0,9 0,12 … 1,1

Fotocélula reflexiva Alcance de operación [m]

Límite típ. de alcance [m] con Tipo reflector TK 100 x 100 TKS 100 x 100 MTKS 50 x 50 TKS 40 x 60 MTKS 20 x 40.1 TKS 20 x 40 MTKS 20 x 30 Lámina 4 50 x 50 RKR 3B / 6.42 … 0,0 … 1,5 0,0 … 1,8 0,0 … 1,0 0,0 … 1,2 0,0 … 1,0 0,0 … 1,2 0,0 … 0,5 0,0 … 0,6 PRK 3B / 6.7 … PRK 3B / 66 … 0,02 … 5,0 0,02 … 6,0 0,02 … 3,0 0,02 … 3,6 0,02 … 1,5 0,02 … 2,0 0,1 … 1,2 0,1 … 1,6 PRK 3B / 6.22 … 0,0 … 4,0 0,0 … 5,0 0,0 … 3,0 0,0 … 3,6 0,0 … 1,3 0,0 … 1,5 0,0 … 0,7 0,0 … 1,0 PRKL 3B / 6.22 … 0,0 … 2,0 0,0 … 3,0 0,0 … 1,0 0,0 … 1,5 0,0 … 1,6 0,0 … 2,2

Límite típ. de alcance [m] con Tipo reflector TK 100 x 100 TKS 100 x 100 MTKS 50 x 50 TK 30 x 50 TKS 30 x 50 TKS 20 x 40 Lámina 4 100 x 100 PRK 8 / 44 … PRK 8 / 66 … 0,10 … 6,4 0,05 … 8,0 0,12 … 4,8 0,12 … 6,0 0,10 … 2,8 0,10 … 3,5 0,13 … 2,4 0,13 … 3,0 0,15 … 2,8 0,15 … 3,5 PRK 8 / 66.11 - S12 0,0 … 5,0 0,0 … 7,0 0,0 … 3,5 0,0 … 4,5 0,0 … 2,0 0,0 … 2,4 0,0 … 1,5 0,0 … 2,0 0,0 … 1,0 0,0 … 1,3 PRK 8 / 66.41 - S12 PRK 8 / 66.42 - S12 0,0 … 2,0 0,0 … 2,4 0,0 … 1,5 0,0 … 1,8 0,0 … 0,6 0,0 … 0,8 0,0 … 0,6 0,0 … 0,8 0,0 … 0,3 0,0 … 0,5

(48)

SELECCIÓN DE REFLECTORES

SERIE 25

SELECCIÓN DE REFLECTORES

SERIE 25B

Límite típ. de alcance [m] con Tipo reflector TK 100 x 100 TKS 100 x 100 MTKS 50 x 50 TK 30 x 50 TKS 30 x 50 TKS 20 x 40 Lámina 4 100 x 100 RK(R) 18 / 4 DL … PRK 18 / 4 DL.4 PRK 18 / 2 DL.4 0,0 … 2,4 0,0 … 3,0 0,0 … 2,0 0,0 … 2,5 0,0 … 0,8 0,0 … 1,0 0,0 … 0,8 0,0 … 1,0 0,0 … 0,4 0,0 … 0,6 RKR 18 / 4 … PRK 18 / 4 … 0,0 … 4,0 0,0 … 5,0 0,0 … 3,5 0,0 … 4,5 0,0 … 2,0 0,0 … 2,5 0,0 … 1,5 0,0 … 2,0 0,0 … 0,8 0,0 … 1,1 PRK 18 / 24 DL … IPRK 18 / 4 DL … 0,0 … 3,0 0,0 … 4,0 0,0 … 2,4 0,0 … 3,0 0,0 … 1,6 0,0 … 2,0 0,0 … 1,4 0,0 … 1,8 0,0 … 0,6 0,0 … 0,8

Límite típ. de alcance [m] con Tipo reflector TK 100 x 100 TKS 100 x 100 TK 82.2 MTKS 50 x 50 TK 30 x 50 TKS 30 x 50 TKS 20 x 40 Lámina 4 100 x 100 PRK 25 / 66.2 … 0,0 … 4,5 0,0 … 5,0 0,0 … 2,5 0,0 … 3,0 0,0 … 3,0 0,0 … 3,5 0,0 … 1,7 0,0 … 2,0 0,0 … 1,5 0,0 … 1,7 0,0 … 0,7 0,0 … 0,9 PRK 25 / 66.41 … 0,0 … 1,7 0,0 … 2,0 0,0 … 1,2 0,0 … 1,4 0,0 … 0,9 0,0 … 1,1 0,0 … 0,7 0,0 … 0,8 0,0 … 0,2 0,0 … 0,25

Límite típ. de alcance [m] con Tipo reflector TK 100 x 100 TKS 100 x 100 MTKS 50 x 50 TKS 40 x 60 TKS 20 x 40 MTKS 20 x 20 Lámina 4 50 x 50 (I)PRK 25B / 4 … PRK 25B / 66 … 0,05 … 8,0 0,05 … 10,0 0,05 … 4,0 0,05 … 5,0 0,05 … 2,5 0,05 … 3,0 0,05 … 3,0 0,05 … 3,5 PRK 25B / ….3 … 0,05 … 6,0 0,02 … 8,0 0,05 … 3,0 0,02 … 4,0 0,05 … 2,0 0,02 … 3,0 0,15 … 2,0 0,15 … 2,1

(49)

584 SELECCIÓN DE REFLECTORES

SERIE 53

Tipo reflector TKS 100 x 100 50 x 50 IPRK 46B / 4 - S12 PRK 46B / 44 - S12 PRK 46B / 6, 200 - S12 PRK 46B / 66 - S12 PRK 46B / 66.01 - S12 PRK 46B / 66, 200 - S12 PRK 46B / 7D - S12 0,05 … 15,0 0,05 … 18,0 0,05 … 10,0 0,05 … 12,0 0,05 … 8,0 0,05 … 10,0 0,05 … 5,0 0,05 … 6,0 0,05 … 3,0 0,05 … 5,0 0,2 … 2,0 0,2 … 3,0 PRK 46B / 4.82 - S12 PRK 46B / 4D.2 - S12 IPRK 46B / 4.2 - S12 PRK 46B / 44.2 - S12 PRK 46B / 6.2 - S12 PRK 46B / 66.2 - S12 PRK 46B / 66.2, 200 - S12 0,1 … 8,0 0,1 … 10,0 0,1 … 5,0 0,1 … 6,0 0,1 … 4,0 0,1 … 5,0 0,1 … 2,5 0,1 … 3,0 0,1 … 2,0 0,1 … 3,0 0,3 … 1,0 0,3 … 1,5

Límite típ. de alcance [m] con Tipo reflector TK 100 x 100 TKS 100 x 100 MTKS 50 x 50 TKS 40 x 60 MTKS 20 x 40.1 TKS 20 x 40 Lámina 4 50 x 50 RKR 53 / 6.42 … 0,0 … 1,5 0,0 … 1,8 0,0 … 1,0 0,0 … 1,2 0,0 … 1,0 0,0 … 1,2 0,0 … 0,5 0,0 … 0,6 PRK 53 / 6.22 … 0,0 … 4,0 0,0 … 5,0 0,0 … 2,6 0,0 … 3,2 0,0 … 1,3 0,0 … 1,5 0,0 … 0,7 0,0 … 1,0 PRKL 53 / 6.22 … 0,0 … 2,0 0,0 … 3,0 0,0 … 1,0 0,0 … 1,5

(50)

SELECCIÓN DE REFLECTORES

SERIE 95

Límite típ. de alcance [m] con Tipo reflector TK 100 x 100 TKS 100 x 100 MTKS 50 x 50 TKS 40 x 60 MTKS 20 x 40.1 TKS 20 x 40 Lámina 4 50 x 50 RKR 55 / 6.42 … 0,0 … 1,5 0,0 … 1,8 0,0 … 1,0 0,0 … 1,2 0,0 … 1,0 0,0 … 1,2 0,0 … 0,5 0,0 … 0,6 PRK 55 / 66 … 0,02 … 5,0 0,02 … 6,0 0,02 … 3,0 0,02 … 3,6 0,02 … 1,5 0,02 … 2,0 0,1 … 1,2 0,1 … 1,6 PRK 55 / 6.22 … 0,0 … 4,0 0,0 … 5,0 0,0 … 2,6 0,0 … 3,2 0,0 … 1,3 0,0 … 1,5 0,0 … 0,7 0,0 … 1,0 PRKL 55 / 6.22 … 0,0 … 2,0 0,0 … 3,0 0,0 … 1,0 0,0 … 1,5

Límite típ. de alcance [m] con Tipo reflector TK 100 x 100 TKS 100 x 100 MTKS 50 x 50 TK 30 x 50 TKS 30 x 50 TKS 20 x 40 Lámina 4 100 x 100 Lámina 4 10 x 10 PRK 95 / 44 L IPRK 95 / 44 L.5 0,2 … 6,0 0,2 … 9,0 0,2 … 4,2 0,2 … 7,1 0,2 … 2,5 0,2 … 4,1 0,2 … 1,9 0,2 … 3,2 0,2 … 2,4 0,2 … 4,0 IPRK 95 / 4.8 L.2 IPRK 95 / 44 L.2 … 0,0 … 4,2 0,0 … 6,0 0,0 … 3,2 0,0 … 5,4 0,0 … 1,8 0,0 … 3,0 0,0 … 1,7 0,0 … 2,9 0,0 … 1,2 0,0 … 1,7 PRK 95 / 22 L.4 PRK 95 / 44 L.4 0,0 … 1,8 0,0 … 3,0 0,0 … 1,8 0,0 … 3,0 0,0 … 1,1 0,0 … 1,8 0,0 … 1,0 0,0 … 1,7 0,0 … 0,4 0,0 … 0,7 IPRK 95 / 44 L.3 0,0 … 2,2 0,0 … 3,7 0,0 … 1,7 0,0 … 2,9 0,0 … 1,0 0,0 … 1,7 0,0 … 0,8 0,0 … 1,6 0,0 … 0,6 0,0 … 1,0 0,0 … 0,3 0,0 … 0,3

(51)

586

Dere cho s a modific a c ión re s e rv ados • Re fle k to ra uswa hl_3_ES. fm Sistemas de sujeción Pág. 536 Reflectores Pág. 570 Técnica de conexión Pág. 556 Tipo reflector TKS 100 x 100 TKS 30 x 50 100 x 100 RK 96 M/P - 1440 - 21 0,3 … 15,0 0,1 … 18,0 0,3 … 11,0 0,1 … 12,0 0,3 … 11,0 0,1 … 12,0 0,3 … 6,0 0,1 … 7,1 0,3 … 5,0 0,1 … 6,0 0,3 … 6,0 0,1 … 8,0 PRK 96 M/P - 3380 - 41 PRK 96 M/P - 3360 - 21 PRK 96 M/N - 3366 - 27 0,3 … 15,0 0,1 … 18,0 0,3 … 11,0 0,1 … 11,5 0,3 … 11,0 0,1 … 12,0 0,3 … 6,0 0,1 … 7,5 0,3 … 5,0 0,1 … 6,0 0,3 … 6,0 0,1 … 7,5 PRK 96 M/P - 1361 - 47 PRK 96 M/P - 1362 - 47 PRK 96 M/P - 1370 - 22 PRK 96 M/P - 1370 - 42 PRK 96 M/P - 1400 - 22 PRK 96 M/P - 1400 - 42 PRK 96 K/P - 1360 - 41 PRK 96 K/P - 1360.1 - 41 PRK 96 K/P - 1365 - 45 PRK 96 K/P - 1380 - 41 PRK 96 K/P - 1360 - 21 PRK 96 K/P - 1361 - 29 PRK 96 K/P - 1363 - 29 PRK 96 K/N - 1380 - 46 0,3 … 8,0 0,1 … 10,0 0,3 … 6,0 0,1 … 7,5 0,3 … 7,0 0,1 … 8,5 0,3 … 4,5 0,1 … 5,0 0,3 … 3,0 0,1 … 4,0 0,3 … 4,0 0,1 … 5,5 PRK 96 M/P - 1838 - 21 PRK 96 M/P - 1838 - 41 PRK 96 M/P - 2838 - 28 0,0 … 7,0 0,0 … 8,5 0,0 … 5,0 0,0 … 6,0 0,0 … 6,0 0,0 … 7,5 0,0 … 4,0 0,0 … 5,0 0,0 … 3,5 0,0 … 4,0 0,0 … 3,0 0,0 … 3,5 PRK 96 K/P - 3368 - 41 0,3 … 26,0 0,1 … 28,0 0,3 … 19,0 0,1 … 21,0 0,3 … 18,0 0,1 … 19,0 0,3 … 10,0 0,1 … 12,0 0,3 … 6,0 0,1 … 8,0 0,3 … 6,5 0,1 … 7,0 PRK 96 M/P - 1830 - 21 PRK 96 M/P - 1830 - 41 0,0 … 1,5 0,0 … 1,85 TK(S) 50 x 50: 0,0 … 1,5 0,0 … 1,85 0,0 … 1,5 0,0 … 1,85

(52)

Límite típ. de alcance [m] con Tipo reflector TK 100 x 100 TKS 100 x 100 TK 82 MTKS 50 x 50 TK 30 x 50 TKS 30 x 50 TKS 20 x 40 Lámina 4 100 x 100 RK 96 K/R - 1560 - 25 0,3 … 15,0 0,1 … 18,0 0,3 … 11,0 0,1 … 12,0 0,3 … 11,0 0,1 … 12,0 0,3 … 6,0 0,1 … 7,1 0,3 … 5,0 0,1 … 6,0 0,3 … 6,0 0,1 … 8,0 PRK 96 M/R - 3420 - 25 PRK 96 M/R - 3430 - 25 0,3 … 15,0 0,1 … 18,0 0,3 … 11,0 0,1 … 11,5 0,3 … 11,0 0,1 … 12,0 0,3 … 6,0 0,1 … 7,5 0,3 … 5,0 0,1 … 6,0 0,3 … 6,0 0,1 … 7,5 PRK 96 M/R - 1858 - 25 0,0 … 7,0 0,0 … 8,5 0,0 … 5,0 0,0 … 6,0 0,0 … 6,0 0,0 … 7,5 0,0 … 4,0 0,0 … 5,0 0,0 … 3,5 0,0 … 4,0 0,0 … 3,0 0,0 … 3,5 PRK 96 M/R - 1850 - 25 0,0 … 1,5 0,0 … 1,85 TK(S) 50 x 50: 0,0 … 1,5 0,0 … 1,85 0,0 … 1,5 0,0 … 1,85 PRK 96 K/R - 3428 - 25 0,3 … 20,0 0,1 … 24,0 0,3 … 15,0 0,1 … 17,0 0,3 … 15,0 0,1 … 16,0 0,3 … 10,0 0,1 … 12,0 0,3 … 8,0 0,1 … 9,0 0,3 … 10,0 0,1 … 12,0 PRK 96 K/R - 1420 - 25 PRK 96 K/R - 1430 - 25 0,3 … 8,0 0,1 … 10,0 0,3 … 6,0 0,1 … 7,5 0,3 … 7,0 0,1 … 8,5 0,3 … 4,5 0,1 … 5,0 0,3 … 3,0 0,1 … 4,0 0,3 … 4,0 0,1 … 5,5

(53)

588 SELECCIÓN DE REFLECTORES

SERIE 318B

Tipo reflector TKS 100 x 100 TKS 30 x 50 100 x 100 RK 318 M/… - S12 RK 318 M/… RK 318 K/… - S12 RK 318 K/… 0,03 … 4,6 0,03 … 6,0 0,02 … 4,0 0,02 … 5,4 0,03 … 2,2 0,03 … 3,2 0,06 … 1,9 0,06 … 2,9 0,15 … 2,5 0,15 … 3,5 RK 318 WM/… - S12 RK 318 WM/… RK 318 WK/… - S12 RK 318 WK/… 0,05 … 3,7 0,05 … 4,8 0,05 … 3,2 0,05 … 4,3 0,05 … 1,8 0,05 … 2,6 0,24 … 1,5 0,24 … 2,3 0,36 … 2,0 0,36 … 2,8 PRK 318 M/… - S12 PRK 318 M/… PRK 318 K/… - S12 PRK 318 K/… 0,03 … 4,6 0,03 … 6,0 0,02 … 3,2 0,02 … 4,6 0,03 … 2,2 0,03 … 3,2 0,06 … 1,9 0,06 … 2,9 0,24 … 2,0 0,24 … 3,1

Límite típ. de alcance [m] con Tipo reflector TK 100 x 100 TKS 100 x 100 TKS 40 x 60 TK 82.2 TK 30 x 50 TKS 30 x 50 TKS 20 x 40 Lámina 4 50 x 50 PRK 318B / … 0,02 … 4,5 0,02 … 6,0 0,02 … 3,0 0,02 … 4,0 0,05 … 3,6 0,05 … 4,5 0,03 … 1,9 0,03 … 2,5 0,04 … 1,6 0,04 … 2,2 0,08 … 1,4 0,08 … 2,0 PRK 318B.W / … 0,02 … 4,0 0,02 … 5,0 0,02 … 2,6 0,02 … 3,5 0,05 … 3,3 0,05 … 4,0 0,05 … 1,6 0,05 … 2,0 0,04 … 1,5 0,04 … 2,0 0,10 … 1,3 0,10 … 1,8

(54)

SELECCIÓN DE REFLECTORES

SERIE 618

Límite típ. de alcance [m] con Tipo reflector TK 100 x 100 TKS 100 x 100 MTKS 50 x 50 TK 30 x 50 TKS 30 x 50 TKS 20 x 40 Lámina 4 100 x 100 PRK 412 M/P - S12 PRK 412 M/P 0,15 … 1,3 0,05 … 1,6 0,15 … 0,8 0,05 … 1,1 0,15 … 0,6 0,05 … 0,8 0,15 … 0,5 0,05 … 0,6 0,15 … 0,5 0,05 … 0,6

Límite típ. de alcance [m] con Tipo reflector TK 100 x 100 TKS 100 x 100 MTKS 50 x 50 TK 30 x 50 TKS 30 x 50 TKS 20 x 40 Lámina 4 100 x 100 PRK 618 / 4 - S12 0,0 … 5,0 0,0 … 7,0 0,0 … 2,3 0,0 … 3,3 0,03 … 2,1 0,03 … 3,0 0,0 … 1,7 0,0 … 2,4 0,05 … 2,0 0,05 … 2,8
