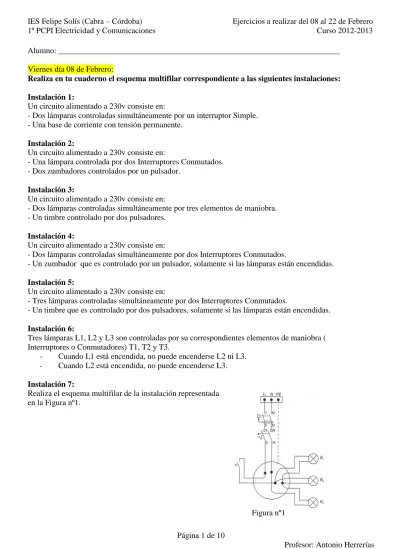

Alumno: ______________________________________________________________________ Viernes día 08 de Febrero:
Realiza en tu cuaderno el esquema multifilar correspondiente a las siguientes instalaciones: Instalación 1:
Un circuito alimentado a 230v consiste en:
- Dos lámparas controladas simultáneamente por un interruptor Simple. - Una base de corriente con tensión permanente.
Instalación 2:
Un circuito alimentado a 230v consiste en:
- Una lámpara controlada por dos Interruptores Conmutados. - Dos zumbadores controlados por un pulsador.
Instalación 3:
Un circuito alimentado a 230v consiste en:
- Dos lámparas controladas simultáneamente por tres elementos de maniobra. - Un timbre controlado por dos pulsadores.
Instalación 4:
Un circuito alimentado a 230v consiste en:
- Dos lámparas controladas simultáneamente por dos Interruptores Conmutados.
- Un zumbador que es controlado por un pulsador, solamente si las lámparas están encendidas.
Instalación 5:
Un circuito alimentado a 230v consiste en:
- Tres lámparas controladas simultáneamente por dos Interruptores Conmutados.
- Un timbre que es controlado por dos pulsadores, solamente si las lámparas están encendidas.
Instalación 6:
Tres lámparas L1, L2 y L3 son controladas por su correspondientes elementos de maniobra ( Interruptores o Conmutadores) T1, T2 y T3.
- Cuando L1 está encendida, no puede encenderse L2 ni L3. - Cuando L2 está encendida, no puede encenderse L3.
Instalación 7:
Realiza el esquema multifilar de la instalación representada en la Figura nº1.
Página 2 de 10
Profesor: Antonio Herrerías Lunes día 11 de Febrero:
Realiza sobre el siguiente plano de la vivienda el esquema unifilar, aplicando la segunda tabla de la ITC-BT-25 visto en clase:
- Instala los dos salones con dos puntos de luz controlados de forma independiente.
- Haz un presupuesto del material necesario para la instalación, ten como referencia las unidades de obra que te expongo en la siguiente página.
Nombre de la Unidad
de Obra Nº Referencia Descripcion
Precio (Uds/M) Descuent o % Cantidad (Uds/M) Total Nombre de la Unidad
de Obra Nº Referencia Descripcion
Precio (Uds/M) Descuent o % Cantidad (Uds/M) Total
Pulsador Timbre Tomas de Corriente 16
A, 2P+TT
1 N2204 BL
Pulsador Niessen Zenit Blanco con Simbolo Timbre 6,63 € 7 1 6,17 € 1 N2288.6 AN Toma de Corriente 2P+TT Niessen Zenit Antracita de Instalacion Rapida 6,10 € 7 1 5,67 €
2 N2191 VD Kit de Iluminacion para
Pulsadores Verde 4,23 € 7 1 3,93 € 2 N2271 PL
Marco Niessen Zenit para 1
Modulo Gris Plata 2,62 € 7 1 2,44 € 3 N2271 CB
Marco Niessen Zenit para 1 modulo Cristal Blanco
22,59 € 7 1 21,01 € 3 N2271.9 Bastidor Niessen sin garras
para caja universal 0,59 € 7 1 0,55 €
4 N2271.9
Bastidor Niessen sin garras para caja universal
0,59 € 7 1 0,55 € 4 N1099 Caja de Mecanismos Universal 0,44 € 7 1 0,41 €
5 N1099 Caja de Mecanismos
Universal 0,44 € 7 1 0,41 € 5 7500020
Tupesa tubo corrugado
20mm 0,24 € 7 9 2,01 € 6 7500016 Tupesa tubo corrugado
16mm 0,22 € 7 9 1,84 € 6 1174107
General Cable Hilo
Conductor 2,5mm F+N+TT 0,65 € 7 21 12,69 € 7 1174106
General Cable Hilo Conductor 1,5mm FN+FM+FN+N+TT 0,41 € 7 35 13,35 € Total: 23,77 € Total: 47,25 € Tomas de Corriente Cocina (25 A) Interruptor Simple 1 N2288.6 PL Toma de Corriente 2P+TT Niessen Zenit Gris Plata de Instalacion Rapida
6,54 € 7 1 6,08 €
1 N2201 BL Interruptor Niessen
Zenit Antracita 3,04 € 7 1 2,83 € 2 N2271 OX
Marco Niessen Zenit para 1
Modulo Acero Inoxidable 25,86 € 7 1 24,05 € 2 N2271 BL Marco Niessen Zenit
para 1 Modulo Blanco 1,58 € 7 1 1,47 € 3 N2271.9
Bastidor Niessen sin garras
para caja universal 0,59 € 7 1 0,55 € 3 N2271.9
Bastidor Niessen sin garras para caja universal
0,59 € 7 1 0,55 € 4 N1099 Caja de Mecanismos
Universal 0,44 € 7 1 0,41 € 4 N1099 Caja de Mecanismos
Universal 0,44 € 7 1 0,41 € 5 7500020
Tupesa tubo corrugado
20mm 0,24 € 7 9 2,01 € 5 7500016 Tupesa tubo corrugado
16mm 0,22 € 7 9 1,84 € 6 1174107
General Cable Hilo
Conductor 2,5mm F+N+TT 0,65 € 7 21 12,69 € 6 1174106
General Cable Hilo Conductor 1,5mm FN+FM+FM+N+TT 0,41 € 7 35 13,35 € Total: 45,79 € Total: 20,44 € Cuadro General de Proteccion (Mecanismos)
Conmutada 1 621005 Caja icp-m 40 de empotar
puerta blanca - Lexic 16,97 € 7 1 16,97 € 1 N2202 AN Conmutada Niessen Zenit Antracita 5,50 € 7 1 5,12 € ID 6 606093 Interruptor Diferencial, unipolar + neutro de 40 A - Lexic 21,50 € 7 1 21,50 € 2 N2271 PL
Marco Niessen Zenit para 1 Modulo Gris Plata
2,62 € 7 1 2,44 € C1 2 3398
Magnetotérmico residencial dv - 6ka, curva c, unipolar + neutro de 10 A - Lexic
14,00 € 7 1 14,00 €
3 N2271.9
Bastidor Niessen sin garras para caja universal
0,59 € 7 1 0,55 €
C2, C4(desdoblado), C5
3 3400
Magnetotérmico residencial dv - 6ka, curva c, unipolar + neutro de 16 A - Lexic
16,00 € 7 5 80,00 €
4 N1099 Caja de Mecanismos
Universal 0,44 € 7 1 0,41 € Protección del Varistor 4 3401
Magnetotérmico residencial dv - 6ka, curva c, unipolar + neutro de 20 A - Lexic
16,38 € 7 1 16,38 €
5 7500016 Tupesa tubo corrugado
16mm 0,22 € 7 9 1,84 € C3, IGA 5 3401
Magnetotérmico residencial dv - 6ka, curva c, unipolar + neutro de 25 A - Lexic
19,70 € 7 2 39,40 €
6 1174106
General Cable Hilo Conductor 1,5mm FN+FM+FM 0,41 € 7 21 8,01 € Protector de sobre-tensiones Transitorioas y estaticas 6 3941 LImitador de Sobretensión bipolar de capacidad estándar, 230-400V,LEXIC 155,50 € 7 1 155,50 € Total: 18,36 € Total: 343,75 € Cruzamiento
Presupuesto Realizado por Encho Ram irez Curso
2011-2012 Fuengirola
1 N2210 AN Conmutada Niessen
Zenit Antracita 13,33 € 7 1 12,40 € 2 N2271 AN Marco Niessen Zenit
para 1 modulo Antracita 2,38 € 7 1 2,21 €
3 N2271.9
Bastidor Niessen sin garras para caja universal
0,59 € 7 1 0,55 €
4 N1099 Caja de Mecanismos
Universal 0,44 € 7 1 0,41 € 5 7500016 Tupesa tubo corrugado
16mm 0,22 € 7 9 1,84 € General Cable Hilo
Página 4 de 10
Profesor: Antonio Herrerías Rellena el siguiente cuadro para realizar el presupuesto del material necesario en la vivienda anterior:
Nº Unidad de Obra Precio por Unidad de
Obra Cantidad Total
1 Pulsador Timbre 2 Interruptor Simple 3 Conmutadas 4 Cruzamientos
5 Tomas de Corriente 16ª, 2P+TT 6 Tomas de Corriente Cocina (C3) 7 Cuadro General de Protección
8
Herramientas, Cajas Conexiones y Tornillería (15%) de la suma de cantidades nº 01 a 07 Base Imponible: IVA 21% TOTAL:
Martes y Miércoles días 12 y 13 de Febrero:
Realizar sobre la práctica de la vivienda realizada o próxima a realizar en el tablero grande: 1º.- Esquema unifilar (realizarlo en un folio correctamente utilizando reglas).
2º.- Esquema multifilar (realizarlo en los folios que necesites, correctamente utilizando reglas).
3º.- Presupuesto material de la instalación. (Utiliza las tablas de las Unidades de Obra del ejercicio anterior, realízalo en un folio).
Jueves y Viernes días 14 y 15 de Febrero:
Realizar los siguientes planos y cálculos sobre la práctica nº 07 de las prácticas de Instalaciones de Telecomunicaciones – Instalación de una Oficina:
1º.- Plano unifilar de Instalación Eléctrica (Utiliza 2 circuitos 1º de Iluminación y 2º Tomas de Corriente, incluye en el plano cajas de conexiones y tubos corrugados o de superficie). “Realízalo en un folio con regla”.
2º.- Plano unifilar de Telefonía. (El cliente contrata 2 líneas de Teléfono, incluye en el plano cajas de conexiones y tubos corrugados o de superficie), “Realízalo en un folio con regla”.
3º.- Plano unifilar de Datos. (Incluye en el plano cajas de conexiones y tubos corrugados o de superficie), “Realízalo en un folio con regla”.
Página 6 de 10
Profesor: Antonio Herrerías Lunes y Martes días 18 y 19 de Febrero:
1º.- Realizar las memorias y los esquemas de instalación de las 7 primeras prácticas de Instalaciones de Telecomunicaciones. Realiza los dibujos en folios y con regla.
2º.- Realizar la conexión con lápices de colores de la siguiente instalación de telefonía, es un usuario que tiene contratadas dos líneas de teléfono, y por tanto tiene dos PTR, los BAT impares van al PTR1 y los BAT pares van al PTR2.
BAT5
BAT6
BAT9 BAT8 BAT7
BAT10 PTR1 PTR2 BAT1 BAT2 BAT4 BAT3 RED
Miércoles día 20 de Febrero:
Realiza sobre el siguiente plano de la vivienda el esquema unifilar, aplicando la segunda tabla de la ITC-BT-25 visto en clase:
- Realiza los dibujos del mobiliario que consideres necesarios para realizar correctamente la instalación, realiza los dibujos con regla.
Página 8 de 10
Profesor: Antonio Herrerías Calcula el número de componentes que debes de colocar en cada estancia, indicando el número mínimo obligatorio.
Estancia Superficie / longitud Cálculos Nº
mínimos
Jueves y Viernes días 21 y 22 de Febrero:
Realizar los siguientes planos y cálculos sobre el esquema de la oficina representada en el Ejercicio nº 2. 1º.- Plano unifilar de Instalación Eléctrica (Utiliza 2 circuitos, 1º de Iluminación y 2º Tomas de Corriente). “Realízalo en la fotocopia del esquema de la instalación de la siguiente hoja”.
2º.- Plano unifilar de Telefonía. (El cliente contrata 3 líneas de Teléfono), “Realízalo en un folio con regla”.
3º.- Plano unifilar de Datos. (Incluye en el plano cajas de conexiones y tubos corrugados o de superficie), “Realízalo en un folio con regla”.
4º.- Realiza un listado del material necesario para la instalación que consta de tres apartados: - Instalación de baja tensión.
- Instalación de Telefonía. - Instalación de datos.
Página 10 de 10
Profesor: Antonio Herrerías Actividades Complementarias:
1º.- Actualiza tu cuaderno.
2º.- Date de alta en http://www.antonioherrerias.es/moodle
3º.- Realiza los test propuestos en el curso PCPI 2012-2013
4º.- Escribe en tu cuaderno de clase una presentación para explicar oralmente la práctica de la vivienda o la práctica de la oficina de una duración aproximada de 4 minutos hablando. (Obligatorio, desarrolla este punto en esta hoja).
