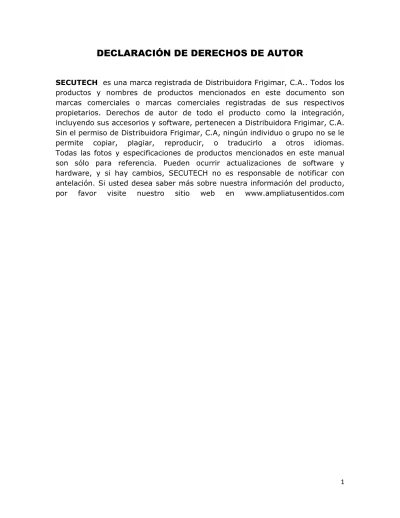

DECLARACIÓN DE DERECHOS DE AUTOR
SECUTECH es una marca registrada de Distribuidora Frigimar, C.A.. Todos los productos y nombres de productos mencionados en este documento son marcas comerciales o marcas comerciales registradas de sus respectivos propietarios. Derechos de autor de todo el producto como la integración, incluyendo sus accesorios y software, pertenecen a Distribuidora Frigimar, C.A. Sin el permiso de Distribuidora Frigimar, C.A, ningún individuo o grupo no se le permite copiar, plagiar, reproducir, o traducirlo a otros idiomas. Todas las fotos y especificaciones de productos mencionados en este manual son sólo para referencia. Pueden ocurrir actualizaciones de software y hardware, y si hay cambios, SECUTECH no es responsable de notificar con antelación. Si usted desea saber más sobre nuestra información del producto, por favor visite nuestro sitio web en www.ampliatusentidos.com
2
Contenido
Capítulo 1 Introducción de producto ………..3
1.1 Contenido del paquete ………. 3
1.2 Indicador LED Descripción ….……….……… 3
1.3 Características del producto ……….3
1.4 Uso del producto ………..4
1.5 Antes de la instalación ………..4
1.6 Desactivar adaptadores de red inalámbricos de otros fabricantes ………..4
1.7 Mantenimiento del producto ………..5
Capítulo 2 Guía de Instalación ………6
2.1 Instalación del hardware ………6
2.1.1 Instale el adaptador de red USB ………..6
2.1.2 Instale el adaptador de red PCI ……….7
2.2 Instalación de Software ………..7
Capítulo 3 Cómo utilizar el integrada de Windows en Configuración inalámbrica ………..10
3.1 Conexión de red inalámbrica en Windows XP ……….10
3.2 Conexión de red inalámbrica en Vista ……….12
3.3 Conexión de red inalámbrica en Windows 7 ………..15
Capítulo 4 SECUTECH utilidad inalámbrica de ……….17
4.1 Modo Cliente ………..17
4.1.1 Redes disponibles ………18
4.1.2 Información de enlace ……….19
4.1.3 Configuración del perfil ………..20
4.1.4 Avanzado ………26 4.1.5 Sobre………....27 4.1.6 Ayuda ………27 4.2 Modo AP ……….28 4.2.1 Configuración AP ……….29 4.2.2 Avanzado ………29
4.2.3 Lista de control de acceso ……….30
4.2.4 Lista Asociado ……….31
4.2.5 Modo AP en Windows 7 ……….31
Apéndice 1: Siglas y Condiciones ………..33
Apéndice 2: Cómo configurar WPS ……….33
Anexo 3: Cómo conectar con PSP………39
Apéndice 4: FAQ……… 42
3
Capítulo 1 Introducción de producto
Gracias por haber elegido este adaptador inalámbrico SECUTECH usted! El adaptador inalámbrico SECUTECH compatible con los estándares inalámbricos IEEE, y es capaz de procesar rápidamente la transferencia de archivos, video, multimedia y otras aplicaciones que requieren mayor ancho de banda.
Este adaptador inalámbrico SECUTECH también integra el programa de configuración inalámbrica, lo que hace que sea fácil y rápido de configurar el cliente inalámbrico. Además, Soft AP con el apoyo para el establecimiento de la red inalámbrica rápida y cifrado WPS compatible para cifrar y proteger la red inalámbrica ápidamente. Con todo, el adaptador inalámbrico SECUTECH es fácil de usar y de señal robusta, de larga distancia de transmisión. 1.1 Contenido del paquete:
Un adaptador de red inalámbrico
Un Software CD (incluye guía del usuario y el conductor)
La lista anterior es sólo para su referencia, el contenido real puede variar según el producto adquirido.
1.2 Indicador LED Descripción
Hay un indicador LED de estado en el lado del adaptador de red inalámbrica. Se enciende y permanece encendida cuando se trabaja correctamente, y parpadea durante la transferencia de datos. 1.3 Características del producto
Soporta función AP suave
Detecta redes inalámbricas y ajusta la velocidad de la transmisión automática
Proporciona dos modos de trabajo: Infraestructura y Ad-Hoc
Soporta encriptación de datos WEP y métodos de cifrado WPA-PSK/WPA2-PSK
4
Cumple con Windows 7/XP / 2000/Vista, Linux, MAC OS, etc 1.4 Uso del producto
Este adaptador inalámbrico SECUTECH ofrece una solución rápida, fiable y ampliable para el acceso inalámbrico.
Se utiliza sobre todo en los siguientes casos:
Permite a los miembros del personal que requieren mayor movilidad, para tener acceso a la red inalámbrica en cualquier lugar dentro de su empresa. Permite la comunicación inalámbrica para las empresas o lugares que no son adecuados para la instalación de la LAN cableada, debido a restricciones del ambiente de presupuesto o de construcción, tales como edificios históricos, alquileres, o lugares para el uso a corto plazo.
Adecuado para empresas o particulares que requieran de modificar periódicamente la topología de red
Ayuda a las empresas o individuos que deseen utilizar una red inalámbrica para establecer una red inalámbrica rápida y los libera de la molestia de distribución por cable.
1.5 Antes de la instalación
1. Por favor lea la guía del usuario entero antes de instalar y utilizar este producto.
2. Por favor cerrar o desinstalar los programas de configuración de otros
fabricantes antes de instalar los programas de configuración de adaptadores de red SECUTECH para evitar posibles UI (interfaz de usuario) conflicto.
3. Para evitan posibles conflictos de red entre el adaptador de red SECUTECH y las de otros fabricantes », le recomendamos que primero desactive los
adaptadores de red de otros fabricantes antes de instalar el controlador. 1.6 Desactivar adaptadores de red inalámbricos de otros fabricantes
5 2. En la pantalla Administración de equipos, seleccione "Administrador de dispositivos" - "Adaptadores de red" y haga clic derecho en el adaptador de red que desea desactivar y haga clic en "Desactivar"
3. Haga clic en el botón "Sí" en el cuadro de diálogo para desactivar el adaptador de red. "
1.7 Mantenimiento del producto
Por favor, mantenga el producto alejado del agua y el ambiente húmedo para garantizar su normal desempeño
Protege contra las sustancias peligrosas (tales como ácidos, álcalis, etc.) Por favor, no exponga directamente el adaptador a la luz del sol o el calor excesivo.
Por favor, póngase en contacto con soporte SECUTECH tecnología si se produce algún problema.
6
Capítulo 2 Guía de Instalación
Este capítulo le guiará a través del proceso de instalación del paquete de software del adaptador de red, con el CD de software incluido. El paquete integra software de controlador y configuración.
Por lo tanto, cuando usted está instalando el controlador, el software de configuración se instalará automáticamente.
Los pasos de instalación de software y guías de operación en este manual se explican en Windows XP, los pasos de instalación para otros sistemas
operativos son similares.
2.1 Instalación del hardware
2.1.1 Instale el adaptador de red USB
Por favor, inserte el adaptador USB inalámbrico al puerto USB de su ordenador.
2.1.2 Instale el adaptador de red PCI
Inserte el adaptador inalámbrico en la ranura PCI de su ordenador cuando se apaga y luego se comienza (Por favor, asegúrese de "dedos de oro" del adaptador PCI están limpias. Si el adaptador PCI no puede ser identificado después de ser insertado en la ranura de placa base, o el adaptador no puede escanear las señales después de que el conductor está instalado, apague el equipo y limpiar el adaptador por favor, y luego volver a instalar).
7 2.2 Instalación de Software
2.2.1Cuando aparece el diálogo de sistema “Nuevo Hardware detectado”, le recomendamos que seleccione "Cancelar" y utiliza el CD de software del asistente de instalación incluido para una rápida instalación.
2.2.2 Introduzca el CD de software incluido en la unidad de CD de su equipo, y el conductor se ejecutará automáticamente una ventana de bienvenida aparecerá, haga clic en el botón "RUN" (Doble clic en "SECUTECH.exe" en el CD de software. e instalar manualmente cuando no hace auto-arranque).
2.2.3 Seleccione "Acepto los términos del acuerdo de licencia" y haga clic en "Siguiente".
8 2.2.4 Se proporcionan dos tipos Montaje: uno es "Instalar controlador único", el otro es "Instalar controlador y SECUTECH Utilidad WLAN".
NOTA: puede seleccionar el primer método cuando usted está acostumbrado a utilizar la utilidad integrada de Windows. Sin embargo configuración inalámbrica, este programa no es compatible con el modo AP, CM, y el botón WPS del adaptador inalambrico. Para utilizar estas funciones avanzadas, se
recomienda el segundo método.
9 2.2.6 Haga clic en "Finalizar" para completar la instalación.
10
Capítulo 3 Cómo utilizar la utilidad integrada de
Windows en Configuración inalámbrica
En este capítulo se explica a los usuarios que no instalen el programa de configuración SECUTECH cómo usar Windows incorporado Configuración inalámbrica para conectarse a la red inalámbrica.
3.1 Conexión de red inalámbrica en Windows XP
1. Haga clic derecho en "Mis sitios de red" en el escritorio y seleccione "Propiedades".
2. Abra las conexiones de red. Haga clic derecho en "Conexión de red inalámbrica" y seleccione "Ver redes inalámbricas disponibles", como se muestra a continuación.
3. A la derecha de la pantalla que se muestra son las redes inalámbricas actualmente disponibles. Si el que desea conectarse no ha sido escaneado, haga clic en "Actualizar lista de redes" para actualizar la lista de redes.
11 4. Seleccione la red inalámbrica a la que desea conectarse y haga clic en "Conectar" o haga doble clic en la red inalámbrica. Introduzca la clave en el cuadro de diálogo de claves (la entrada de clave distingue entre mayúsculas y minúsculas) y haga clic en "Conectar".
NOTA: Si el dispositivo inalámbrico que se conecta no está cifrado, el cuadro
de diálogo clave no aparecerá.
Cuando se muestra "Conectado", como la imagen de abajo, puedes disfrutar de acceso inalámbrico a Internet ahora
6. Puede modificar la clave de red inalámbrica de "Cambiar la configuración avanzada".
12 7. Seleccione "Redes inalámbricas" y seleccionar el que desea modificar y, a continuación, haga clic en "Propiedades".
13 3.2 Conexión de red inalámbrica en Vista
1. Haga clic en el icono de conexión inalámbrica en la esquina inferior derecha del escritorio y seleccione "Conectarse a una red" como se muestra a continuación.
2. Seleccione la red inalámbrica a la que desea conectarse y haga clic en "Conectar" o haga doble clic en la red inalámbrica para conectarse. Haga clic en el icono Actualizar en la esquina superior derecha para actualizar la lista de redes, si no encuentra la red inalámbrica específica.
3. Si la red inalámbrica a la que se está conectando ha habilitado el modo de seguridad, se le pedirá que introduzca la clave de red. Haga clic en "Conectar" después de introducir la clave correcta.
14 Aparecerá la siguiente pantalla después de conectar correctamente a la red inalámbrica.
Si desea cambiar la clave de red inalámbrica, simplemente haga clic derecho SSID de la red inalámbrica y seleccione "Propiedades".
15 3.3 Conexión de Red Inalámbrica en Windows 7
Haga Clic en La Conexión Inalámbrica En La Esquina inferior Derecha del Escritorio de la Computadora para ver Las Redes Inalámbricas Disponibles. Seleccione la Red Inalámbrica a La Que desea conectarse y haga, click en "Conectar" o Haga doble clic en la Red Inalámbrica para conectarse. Si no encuentras la especificada, por favor Haga clic en el icono de Actualización en la esquina superior, Derecha párrafo Actualizar la Lista
Si la red inalámbrica a la que se está conectando está cifrada, se le solicitará que introduzca la clave. Haga clic en "Aceptar" después de introducir la clave correcta.
16 Se muestra "Conectado"", después de la conexión. Puede desconectarlo, ver su estado o modificar las propiedades de la red inalámbrica, haga clic en la red inalámbrica
17
Capítulo 4 SECUTECH utilidad inalámbrica
Cuando se instala el controlador, seleccione "Instalar controlador y SECUTECH herramienta de configuración WLAN" y se instalará el controlador del adaptador y utilidad de cliente. Todas las funciones de este adaptador se pueden configurar a través de interface de la utilidad de SECUTECH (en el texto siguiente se abrevia como interfaz de usuario).
Seleccione "Inicio" - "Todos los programas" - "SECUTECH inalámbrica" - SECUTECH Utilidad Inalámbrica "o haga clic en el" atajo SECUTECH utilidad inalámbrica "en el escritorio del PC para iniciar la interfaz de usuario.
4.1 Modo Cliente
Modo Cliente Descripción general
Se trata de una solución de común utilizar el adaptador de red inalámbrico como un cliente para recibir las señales.
Interfaz principal para el modo de estación
Los botones de función en la parte superior (de izquierda a derecha) son, respectivamente, la inspección del lugar, información de vínculo, Perfil, Avanzado, Sobre, Ayuda y minimizar. Mientras que las pantallas columna izquierda Encender / Off RF, Seguridad / No hay seguridad, y el estado de la
18 señal.
4.1.1 Redes disponibles
La pantalla de "Redes disponibles" muestra señales inalámbricas actualmente escaneados y puede hacer clic en uno para conectar la señal. Seleccione uno y usted puede ver la dirección MAC del AP, el modo inalámbrico (A / B / G / N), el tipo de autenticación, y el tipo de cifrado o la autenticación WPS y la
intensidad de la señal.
Antes de conectarse a una red inalámbrica, haga clic en el botón "Volver a explorar" para actualizar la lista de redes inalámbricas y seleccionar la que desee conectar, a continuación, haga clic en el icono "Conectar".
Para las redes que no están cifrados, puede directamente hacer clic en "Conectar". Sin embargo, para las redes inalámbricas cifradas, un cuadro de diálogo "Perfil" aparecerá y usted deberá seleccionar el tipo de autenticación correspondiente y el tipo de cifrado y haga clic en el botón "Siguiente" para introducir la clave.
19 Las explicaciones detalladas acerca de la autenticación y el cifrado son los siguientes:
WEP: Soporta caracteres hexadecimales 10/26-bit y 5/13-bit ASCII. WPA-PSK: Soporta ASCII de 8-63-bits y caracteres hexadecimales 8-64 bits. WPA2-PSK: Soporta ASCII de 8-63-bits y caracteres hexadecimales 8-64 bits. WPA-PSK/WPA2-PSK: Soporta caracteres de 8-63-bit ASCII y 8-64 bits hexagonales.
NOTA:
Los caracteres hexadecimales consisten en números 0 ~ 9 y las letras AF. Caracteres ASCII consisten en cualquier dígitos / letras y caracteres arábigos. 4.1.2 Información de enlace
Después de conectado correctamente a una red inalámbrica, se puede ver su información detallada haciendo clic en "Información de enlace" en la interfaz principal.
Pantalla "Estado del enlace" muestra la información detallada de la AP
conectado incluyendo su SSID, dirección MAC, tipo de autenticación, el tipo de cifrado, tipo de red y canal.
2. Pantalla " Rendimiento " muestra la intensidad de la señal de cada una de las antenas del adaptador inalámbrico y la calidad del enlace.
20 3. Se utiliza la pantalla "Estadisticas" para contar el total de Rx y Tx paquetes de datos, incluyendo transmisión, retransmitidos y no recibir ACK después de todo reintento. Usted puede hacer clic en el botón "Resetear Contador" para borrar la cuenta.
4.1.3 Configuración del perfil
Excepto el tipo de conexión común por encima, también puede conectarse a la red inalámbrica mediante la adición de un perfil en la pantalla "Configuración del perfil". "Configuración del perfil" se utiliza para guardar los parámetros de la red inalámbrica. Cuando el adaptador está correctamente conectado a una red, se agregará automáticamente el nombre del perfil de esta red aquí, lo que ayuda a que el adaptador para conectar rápidamente a la red inalámbrica de última hora. Sin embargo, hay una excepción que cuando se ha configurado el SSID oculto, es decir, el SSID no se puede escanear, deberá conectarse manualmente mediante la adición de la interfaz principal del perfil. Como se muestra a continuación.
21 Añadir: crear un nuevo perfil
Eliminar: eliminar el perfil existente Editar: modificar el perfil existente
Añadir perfil WPS: configuración WPS requiere que la ayuda de la función WPS dispositivo inalámbrico. WPS le ayuda a cumplir con encriptación inalámbrica rápida, así como proteger la red inalámbrica. Para los pasos detallados de configuración, consulte apéndice 2.
Hay dos tipos de red para su opción al hacer clic en el botón "Agregar" para añadir conexión del adaptador inalámbrico: Infraestructura y Ad-Hoc.
La infraestructura es un modo de aplicación que integra las arquitecturas LAN cableadas e inalámbricas. Es diferente de Ad-Hoc en que en este modo el equipo instalado con el adaptador de red inalámbrica tiene que cumplir con la comunicación inalámbrica a través de AP o router inalámbrico. Se puede dividir en dos modos: " AP inalámbrico + adaptador de red inalámbrica" y "router inalámbrico + adaptador de red inalámbrica". Ad-Hoc es un modo de aplicación de red inalámbrica móvil especial. Todos los nodos de la red están iguales. Usualmente se utiliza para compartir recursos conectando el adaptador inalámbrico del equipo contrario.
1. Infraestructura de gestión de perfiles Cuando se conecta el adaptador inalámbrico a un punto de acceso o un router inalámbrico, seleccione el modo Infraestructura. Haga clic en el botón "Agregar" y seleccione el tipo de red " Infraestructura ", e introduzca el nombre del perfil y SSID o usted puede encontrar el SSID que desee conectar en la lista desplegable.
22 Haga clic en el siguiente botón para seleccionar el tipo de autenticación y el tipo de cifrado como WPA-PSK y AES, y luego ingrese la clave y haga clic en Siguiente.
Después de un perfil se agrega correctamente, el nombre del perfil se puede ver en la lista de perfiles, puede editar, importar o exportar el perfil, haga clic en "activo" para terminar la conexión, ahora también se puede ver el estado de la conexión detallada sobre el "Link pantalla de información ".
23 NOTA:
Si la función de difusión de SSID del router o AP que desea conectar está desactivada, el adaptador inalámbrico no puede escanear el SSID, por lo tanto es necesario conectar al crear el perfil correspondiente.
Gestión de perfiles 2.Ad-Hoc
Usar el modo Ad-hoc para crear una red inalámbrica requiere que cada equipo debe estar equipado con un adaptador de red inalámbrica. Mediante la conexión de estos adaptadores inalámbricos, los ordenadores son capaces de compartir los recursos.
Los pasos de ajuste detalladas son las siguientes:
1) En primer lugar tendrá que asignar una dirección IP estática para cada adaptador inalámbrico que se conecta en el modo Ad-hoc.
a. Haga clic derecho en "Mis sitios de red" en el escritorio de su ordenador y seleccionar "Propiedades".
b. Haga clic derecho en "Conexión de red inalámbrica" y seleccione "Propiedades"
24 c. Seleccionar "Protocolo Internet (TCP / IP)" y haga clic en "Propiedades".
d. Por favor, introduzca la dirección IP y la máscara de subred, y asegúrese de que esta dirección IP no es utilizada por otros dispositivos de la red. Por ejemplo: si la dirección IP de su adaptador inalámbrico es 192.168.0.1, a continuación, establecer direcciones IP otros adaptadores inalámbricos dentro del rango de 192.168.0.2-192.168.0.254.Click "Ok" para guardar la configuración.
2) Crear un nuevo perfil de Ad-hoc Haga clic en el botón "Agregar" y escriba el nombre de la red en el campo
25 SSID para identificar la red inalámbrica y seleccione Ad-hoc como el tipo de red y seleccione el canal.
Haga clic en el botón "Siguiente" para seleccionar el tipo de autenticación y el tipo de cifrado y, a continuación introducir la clave correcta y haga clic en "Siguiente".
Después de un perfil se agrega correctamente, el perfil se puede ver en la lista de perfiles, selecciónelo y haga clic en el icono de "activo" en la esquina inferior derecha
Y a continuación, busque la red inalámbrica en otros clientes. Haga doble clic en la red inalámbrica a la que se ha configurado y se le solicitará la clave. Después de ingresar la clave, haga clic en "Conectar".
26 Cuando la parte resaltada muestra "Conectado", que indica que la conexión es correcta.
4.1.4 Avanzado
Esta sección se utiliza para establecer el modo inalámbrico y el código de región del país para el adaptador inalámbrico actual. Usted tiene tres opciones para elegir: 2.4G, 5G o 2.4G 5 G. El ampliamente utilizado es el adaptador inalámbrico 2.4G. Para utilizar el modo de 5G de la tecnología 802.11a, ajuste aquí.
27 4.1.5 Acerca de
Esta pantalla muestra principalmente la información sobre la versión de los programas diferentes de la interfaz de usuario, así como la declaración de los derechos de autor de SECUTECH.
4.1.6 Ayuda
Haga clic en el botón de ayuda para abrir el manual de usuario 4.2 Modo AP
Si desea utilizar la función de AP del adaptador inalámbrico, por favor haga clic derecho en el icono de la interfaz de usuario en la barra de tareas del escritorio de su computadora y seleccione "Cambiar a Modo AP".
28 En este modo, el adaptador inalámbrico actúa como un punto de acceso para transmitir la señal inalámbrica y crear una red inalámbrica, permitiendo al mismo tiempo otros clientes inalámbricos para acceder a esta red. Como se muestra en el siguiente diagrama: La PC de la izquierda ya ha accedido a Internet mediante el uso de un adaptador de red por cable, por su parte, se instala un adaptador inalámbrico SECUTECH (tener un adaptador inalámbrico USB como ejemplo) y su interfaz de usuario en este equipo, y fijar el adaptador en modo AP.
Mediante el uso de los adaptadores inalámbricos para escanear el SSID del AP para conectar los ordenadores en la derecha también pueden acceder a Internet después de conectar con éxito
En este modo, la utilidad de cliente difiere de la de modo de estación, y la interfaz principal es como se muestra a continuación
Cuando se está en modo AP, el adaptador inalámbrico se configura
automáticamente la dirección IP como 192.168.123.1, y otros clientes que se conecta a este AP obtendrá de forma automática las direcciones IP de:
192.168.123.X (X es cualquier número entero de 2 a 254). los botones de función en la parte superior (De izquierda a derecha) son, respectivamente, Configuración AP, lista de Control de acceso avanzado, Lista de asociados Acerca de, Ayuda y minimizar, mientras que las pantallas columna izquierda
29 Encender / Apagar RF, Seguridad / No hay seguridad, y el icono del modo de AP.
4.2.1 Configuración del AP
Esta pantalla se utiliza para configurar los parámetros generales de la AP, incluyendo SSID, el modo inalámbrico, el canal, el tipo de autenticación y el tipo de cifrado, como se muestra en la imagen siguiente.
Aquí el tipo de autenticación está establecido como "Abierta" y el tipo de cifrado "No usar".
4.2.2 Avanzado
Esta pantalla se utiliza para configurar los parámetros avanzados del adaptador inalámbrico cuando se trabaja en modo AP, como no reenvío entre los clientes inalámbricos y potencia TX
30 No reenvío entre los clientes inalámbricos: Esta característica aísla las comunicaciones entre los clientes inalámbricos que están conectados al adaptador inalámbrico en modo AP.
Potencia de transmisión: Para ajustar la potencia de transmisión del adaptador inalámbrico
4.2.3 Lista de control de acceso
Control de acceso se basa en las direcciones MAC del adaptador inalámbrico para permitir o rechazar el acceso de un cliente específico a esta red
inalámbrica.
Política de acceso:
Desactivar: para desactivar la función de filtro.
Permitir todo: Para permitir que todos los hosts cuyas direcciones MAC inalámbrico está incluido en la lista para acceder a la red inalámbrica, otros hosts cuyas direcciones MAC inalámbrico no se han añadido a la lista serán prohibidas por defecto.
Rechazar todo: Prohibir todos los hosts cuyas direcciones MAC inalámbrico está incluido en la lista de acceso a la red inalámbrica, otros hosts cuyas direcciones
31 MAC inalámbrico no se han añadido a la lista se le permitirá de forma
predeterminada.
Dirección MAC: Para introducir la dirección MAC inalámbrica del cliente que desea filtrar en el campo de la dirección física.
: Para añadir la dirección MAC del cliente inalámbrico entrado a la lista. : Para eliminar una dirección MAC existente en la lista.
: Para borrar inalámbricas direcciones MAC de todos los clientes de la lista. Agregue la dirección MAC del adaptador de red inalámbrico del cliente a la lista y seleccione "Permitir todo" en la política de acceso a la lista desplegable, computadoras inalámbricas cuyas direcciones MAC no están incluidos en la lista serán rechazados por defecto. Seleccione "Todos los rechazan", y sólo los equipos host cuya dirección MAC inalámbrica están incluidos en la lista no pueden acceder a la red inalámbrica AP.
4.2.5 Modo AP en Windows 7
1. En Windows 7, adaptadores inalámbricos pueden trabajar tanto en modo AP y STA. Aquí, el adaptador inalámbrico actúa no sólo como un cliente, sino también un punto de acceso para enviar la señal inalámbrica, la cual es igual a un amplificador. Haga clic derecho en el icono de la interfaz de usuario en la esquina inferior derecha del escritorio del equipo y seleccione "Cambiar al modo STA + AP".
32 2. Puede cambiar el SSID en la pantalla Configurar AP y controlar el número de clientes conectados al modificar el número máximo de pares. Modo AP tiene sólo un método de encriptación que es WPA2-AES de forma predeterminada y no se puede modificar.
33 Apéndice 1: Siglas y Términos
WLAN Red de área local inalámbrica
802.11 Una familia de especificaciones desarrolladas por el IEEE para la tecnología WLAN.
802.11a Extensión de 802.11 estándares WLAN que ofrece hasta 54 Mbps de transmisión en la banda de radio de 5 GHz UNI.
802.11b Una extensión a la norma 802.11 WLAN que ofrece hasta 11 Mbps de transmisión en la banda de radio GHz ISM 2.4. 802.11b usa DSSS modulación. 802.11g Extensión de 802.11 WLAN estándar que proporciona hasta 54 Mbps de transmisión en la banda de radio GHz ISM 2.4. 802.11b utiliza modulación OFDM y es compatible con 802.11b.
802.11n velocidad de transmisión superior, compatible con la tecnología Multi-salidas de múltiples entradas (MIMO).
RSN red robusta de seguridad, un sustituto de la WPA, y adopta el estándar de cifrado avanzado y 802.1x
ICS Microsoft Internet conexión compartida permite a varios equipos para compartir el acceso a Internet a través de un PC.
Apéndice 2: Cómo configurar WPS
Configuración WPS soporta dos modos: PBC y PIN. Los pasos de ajuste detalladas son las siguientes:
1.Wireless conexión en el modo PBC 1.1 Activar función WPS-PBC del router.
Si su router proporciona botón WPS, pulse y manténgalo pulsado durante aproximadamente 1 segundo, luego el LED WPS será intermitente durante unos 2 minutos, lo que indica que la función WPS del router ha sido habilitada. De lo contrario, también puede conectarse a la utilidad basada en web del router para habilitar el modo PBC en pantalla de configuración WPS (Para la configuración detallada, consulte la guía de usuario de su router).
34 1) En la interfaz principal de la interfaz de usuario de SECUTECH, haga clic en "Configuración del perfil" - "Agregar WPS Profile".
2) En la pantalla de la lista de perfiles, seleccione "Botón de Configuración" (PBC) y luego haga clic en el botón "Siguiente", seleccione "Iniciar PBC" dos minutos después de que el router se activa la función WPS. La conexión se establece cuando la negociación finalice el proceso. .
Iniciar PBC:.
35 Un perfil de forma automática después de que la conexión se ha establecido correctamente.
1.3 Con el botón WPS del adaptador inalambrico para realizar la conexión PBC. Si su adaptador inalámbrico proporciona un botón WPS, puede utilizar el botón
para realizar la conexión PBC.
a). Ejecutar la interfaz de usuario del adaptador y cambiar al modo de estación b). Dos minutos después del router WPS-PBC está activado, pulse el botón WPS del adaptador para conectar en el modo PBC.
c).You may view the PBC connection process on the UI’s PBC screen. 2. Wireless Connections in PIN Mode
On the “Add WPS Profile” screen, select “PIN ” as the WPS Method. You may select the wireless AP to be connected in WPS mode on the WPS AP drop-down Lista, ó selecciona “Auto “ y luego haga click en el boton siguiente
1.1Modo afiliado
36 selecciona "afiliado" como el modo de configuración, debe copiar este código PIN y la entrada en el campo del código PIN de WPS del router de configuración de pantalla.
Aquí tomamos SECUTECH W311R ejemplo. En primer lugar entrar en la pantalla de configuración WPS, habilitar la configuración WPS y seleccione PIN para el modo WPS y luego ingrese 70932294 en el campo de código PIN, y luego haga clic en el botón "Guardar". Cuando el indicador de WPS del router parpadea, indica que la función WPS está activado
Haga clic en el botón Siguiente en la pantalla de la lista de perfiles y haga clic en "Inicio PIN" para iniciar la negociación de código PIN.
1.2Modo Registrador
En la "WPS Añadir perfil", seleccione el SSID del punto de acceso que necesitan para negociar en el modo WPS en lugar de seleccionar "Auto" A
37 continuación, seleccione "PIN" como método de WPS y haga clic en el
siguiente botón para ver la pantalla siguiente.:
Seleccione "Registrar" como el modo de configuración e ingrese el código PIN del router, como 35475088 que se muestra en la pantalla WPS del router en el apartado 2.1, en el campo de código PIN aquí
.
Ahora se puede ver el SSID, el tipo autenticación, y el tipo el encriptación que necesitan ser negociados por los WPS. Estos datos se puede modificar, pero se recomienda utilizar el valor por defecto. Aquí usamos el ajuste por defecto y luego haga clic en el siguiente botón.
Usted puede ver la clave de negociación en la pantalla de abajo, pero no se recomienda para modificarlo, haga clic en el siguiente botón.
38 A continuación, haga clic en "Iniciar PIN" en la pantalla de abajo para realizar la conexión WPS
NOTA:
1.Under el modo de conexión WPS, cuando varios routers permiten a la vez la función WPS, puede causar fallo de conexión.
2.Si el enrutador conecta al adaptador usando el WPS, un solo cliente se puede conectar a la vez, por lo que si el router tiene que conectarse a múltiples clientes a través de WPS, se debe repetir la operación WPS.
39 Anexo 3: Cómo conectar con PSP
Para utilizar la PSP y XLink Kai características de los productos SECUTECH, haga lo siguiente:
1. Topología de PSP conectarse con W322U
2. Para configurar la PSP con el modo Ad-Hoc 2.1 Selección de la configuración de red
2.2 Seleccione el modo Ad-Hoc
2.3 Seleccione el canal
3. En W322U utilidad de interfaz de exploración PSP y haga doble clic para conectarse a la red inalámbrica.
40 Haga clic derecho en "Mi PC" y seleccionar "Propiedades" "Hardware" ---- "Administrador de dispositivos". En la pantalla Administrador de dispositivos, seleccione su adaptador inalámbrico, haga clic en "Propiedades" y luego activar la función de PSP XLink.
3. Para configurar XLink Kai
Seleccione "Inicio" → "Todos los programadores" → "XLink Kai Evolution VII" → "Start Kai Configurar" para configurar el nombre de usuario, contraseña y otros parámetros de la siguiente manera.
41 4. Login XLink Kai
Seleccione "Inicio" → "Todos los programadores" → "XLink Kai Evolution VII" → "Start Kai". PSP se conectará con XLink Kai automáticamente. La siguiente ventana le indicará la conexión se ha establecido bien ahora.
42 Apéndice4: FAQ
Q1: Servicio de Microsoft ICS está pendiente.
A1: Si el servicio ICS no se puede activar después de mucho tiempo, vuelve a cambiar de modo de Estación en Modo AP, si no lo consigue, por favor reinicie el equipo.
Q2: ICS ya está vinculada por otro dispositivo de red.
A2: El servicio Microsoft ICS sólo puede combinar un grupo de WAN y LAN. Este mensaje indica ICS puede haber sido activada por otros adaptadores de red. Por favor ICS manualmente cancelar y volver a cambiar al modo de AP.
Activar o cancelar ICS manualmente. Q3: Error al habilitar ICS.
A3: El servicio Microsoft ICS sólo puede combinar un grupo de WAN y LAN. Este mensaje indica ICS puede haber sido activada por otros adaptadores de red.
1.Please cancelar manualmente o reiniciar y cancelar ICS, a continuación, volver a cambiar al modo de AP.
2. Este cuadro de diálogo aparece porque virtuales wi-fi adaptador de minipuerto sólo puede ser utilizado por un adaptador de red inalámbrica a la vez. Por favor, deshabilite cualquier otro adaptador de red inalámbrica no SECUTECH y volver a cambiar al modo de AP.
P4: En Windows 7, al cambiar de modo de estación en modo AP, la pantalla parpadea "ICS Desactivación, por favor espere ..." y respondió de
inmediato a la pantalla de la estación.
A4: Esto se debe a que se ha desactivado "mini puerto adaptador Microsoft Virtual WiFi", por favor, vuelva a habilitar y luego cambiar al modo de AP. Q5: El cliente no puede obtener la IP cuando se conecta al AP suave del adaptador de red inalámbrica.
A5: Configuración manual de una dirección IP en el mismo segmento de red que la de la AP y la puerta de enlace y DNS a la dirección IP de AP.Thus, la
43 comunicación se puede lograr.
Q6: El SSID no se muestra completamente en la lista de redes inalámbricas, ¿qué debo hacer?
A6: Mantenga el ratón sobre el SSID aparece durante unos 2 segundos, como muestra la imagen de abajo, y verá el SSID completo en el cuadro que aparece.
Q7: En el sistema Windows 2000, la dirección IP no se puede obtener
cuando se cambia al modo AP.
A7: En el sistema Windows 2000, tiene que configurar manualmente y compartir luego cambiar a AP. Y se puede obtener una dirección IP de 192.168.0.1.
Si usted todavía tiene cualquier problema, por favor póngase en contacto con nuestro servicio al cliente o visite nuestro sitio web: http://www.ampliatusentidos.cnom
Q8: A veces la interfaz de usuario no se puede mover con el ratón y no se
puede minimizado, ¿por qué?
A8: cuando está realizando algunas configuraciones o conexiones, la interfaz de usuario sólo activa la ventana que operan actualmente, otras ventanas están cerradas y no se pueden utilizar, pero va a restaurar a la normalidad cuando se cierra o termina la configuración actual y la conexión. P9: ¿Cómo salir de la interfaz de usuario? A9: Haga clic derecho en el icono de la bandeja del sistema y haga clic en "Salir" en el cuadro de diálogo que aparece.
44 Q10: Ahora que el conductor del adaptador inalámbrico SECUTECH W326U de se puede instalar sin el CD de software, por lo que todavía proporciona
el CD?
A10: Algunas funciones faltan para la unidad integrada en el adaptador W326U, y también la unidad no es compatible con el botón WPS y el modo AP, sin embargo, mediante la instalación de la unidad en el CD, la interfaz de usuario se puede instalar para cumplir con estas funciones avanzadas. Q11: ¿Por qué no puedo utilizar normalmente la unidad integrada en W326U bajo el sistema operativo MAC? A11: W326U sólo se integra la unidad en el sistema Windows, utilizar W326U bajo el sistema MAC, por favor, introduzca la W326U al equipo con MAC OS, el sistema identificará el adaptador como un CD, aparecerá este CD, y luego instalar el MAC conducir incluido en el CD. Soporte técnico:
45 Anexo 5: Información sobre Regulaciones
Declaración de la FCC
Este dispositivo cumple con la Parte 15 de la normativa FCC. La operación está sujeta a las siguientes dos condiciones: (1) Este dispositivo no debe causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que puedan causar un funcionamiento no deseado.
Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, según la Parte 15 de la normativa FCC. Estos límites están
diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las
comunicaciones de radio. Sin embargo, no hay garantía de que no se
produzcan interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagándolo y encendiéndolo, se recomienda al usuario que intente corregir la interferencia mediante una de las siguientes medidas: - Reorientar o reubicar la antena receptora.
- Aumentar la separación entre el equipo y el receptor.
- Conectar el equipo a un tomacorriente en un circuito diferente de aquel al que está conectado el receptor.
- Consulte al distribuidor o a un técnico de radio / televisión para obtener ayuda.
Aviso de la FCC: Cualquier cambio o modificación no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar este equipo.
Este transmisor no debe ubicarse o funcionar conjuntamente con ninguna otra antena o transmisor.
El fabricante no es responsable de ninguna interferencia de radio o televisión ocasionada por modificaciones no autorizadas a este equipo.
Declaración de exposición a la radiación
Este equipo cumple con los límites de exposición a radiación de la FCC
establecidos para un entorno no controlado. Este equipo debe ser instalado y operado a una distancia mínima de 20cm entre el radiador y su cuerpo. NOTA:
(1) El fabricante no es responsable de ninguna interferencia de radio o televisión ocasionada por modificaciones no autorizadas a este equipo.
(2) Para evitar la interferencia innecesaria a la radiación, se recomienda utilizar un cable RJ45 blindado.
Advertencia de la CE
Este es un producto de Clase B. En un entorno doméstico, este producto puede causar interferencias de radio, en cuyo caso puede ser necesario que el usuario
46 tome dispositivo medidas. Es adecuado y cumple con la UE 1999/5/CE.
NOTA:
(1) El fabricante no es responsable de ninguna interferencia de radio o televisión ocasionada por modificaciones no autorizadas a este equipo.
(2) Para evitar la interferencia innecesaria a la radiación, se recomienda utilizar un cable RJ45 blindado.
"El producto puede ser utilizado sin restricciones en los siguientes países: todos los Estados miembros, excepto Francia y Noruega.
El producto puede ser usado con limitaciones en los siguientes países: Francia (sólo para uso interno) y Noruega (20 km en el centro de Ny-Ĺlesund)”
