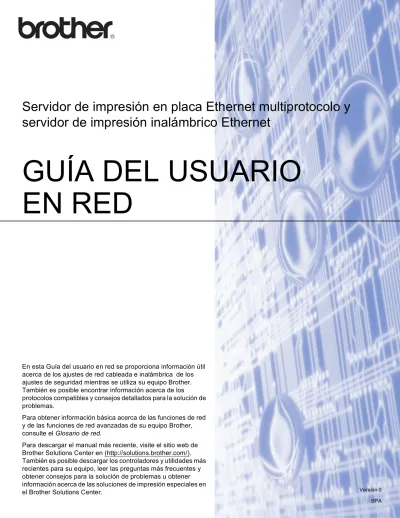

GUÍA DEL USUARIO

EN RED

Servidor de impresión en placa Ethernet multiprotocolo y

servidor de impresión inalámbrico Ethernet

En esta Guía del usuario en red se proporciona información útil acerca de los ajustes de red cableada e inalámbrica de los ajustes de seguridad mientras se utiliza su equipo Brother. También es posible encontrar información acerca de los protocolos compatibles y consejos detallados para la solución de problemas.

Para obtener información básica acerca de las funciones de red y de las funciones de red avanzadas de su equipo Brother, consulte el Glosario de red.

Para descargar el manual más reciente, visite el sitio web de Brother Solutions Center en (http://solutions.brother.com/). También es posible descargar los controladores y utilidades más recientes para su equipo, leer las preguntas más frecuentes y obtener consejos para la solución de problemas u obtener

(2)

Definiciones de las notas

A lo largo de esta Guía del usuario se utilizan los siguientes iconos:

NOTA IMPORTANTE

Este producto sólo está aprobado para su uso en el país donde se ha realizado la compra. No utilice este producto fuera del país donde se ha realizado la compra, ya que podría infringir la normativa eléctrica y de las comunicaciones inalámbricas de ese país.

Windows®XP en este documento hace referencia a Windows®XP Professional, Windows®XP Professional x64 Edition y Windows®XP Home Edition.

Windows Server® 2003 en este documento representa Windows Server® 2003 y Windows Server® 2003 x64 Edition.

Windows Server® 2008 en este documento hace referencia a Windows Server® 2008 y Windows Server® 2008 R2.

Windows Vista® en este documento representa todas las ediciones de Windows Vista®.

Windows®7 en este documento hace referencia a todas las ediciones de Windows®7.

Diríjase al Brother Solutions Center en la página http://solutions.brother.com/ y haga clic en Manuales en la página correspondiente a su modelo para descargar los otros manuales.

No todos los modelos están disponibles en todos los países.

IMPORTANTE indica una situación potencialmente peligrosa cuyo resultado puede ser accidentes con daños solo materiales o que el producto deje de funcionar.

Las notas le indican cómo responder a una situación que surja o le proporcionan sugerencias sobre el funcionamiento con otras características.

IMPORTANTE

Nota

(3)

1 Introducción

1

Funciones de red...1

Otras funciones de red ...2

2 Modificación de los ajustes de red del equipo

3

Cambio de los ajustes de red del equipo (Dirección IP, Máscara de subred y Puerta de acceso) ...3

Utilización del panel de control...3

Utilización de la utilidad BRAdmin Light ...3

Otras utilidades de administración...6

Administración basada en Web (navegador web)...6

Utilidad BRAdmin Professional 3 (Windows®) ...6

Web BRAdmin (Windows®)...7

BRPrint Auditor (Windows®)...7

3 Configuración del equipo para una red inalámbrica

(en los modelos HL-4570CDW(T))

8

Visión general...8

Diagrama paso a paso de configuración de la red inalámbrica ...9

Para el modo Infraestructura ...9

Para el modo Ad-hoc...10

Confirme su entorno de red...11

Conexión a un ordenador con un punto de acceso/enrutador WLAN en la red (modo Infraestructura) ...11

Conexión a un ordenador con capacidad de red inalámbrica sin punto de acceso/enrutador WLAN en la red (modo Ad-hoc) ...11

Confirme el método de configuración de la red inalámbrica...12

Configuración mediante WPS o AOSS™ desde el menú del panel de control para configurar el equipo para una red inalámbrica (Modo automático inalámbrico) (solamente en modo Infraestructura) (Recomendado)...12

Configuración del equipo en una red inalámbrica mediante el Asistente de configuración del panel de control del equipo...12

Configuración del equipo para una red inalámbrica mediante el programa de instalación de Brother incluido en el CD-ROM ...13

Configuración mediante el método PIN de Wi-Fi Protected Setup para configurar el equipo para una red inalámbrica (solamente en el modo Infraestructura)...15

Configure el equipo para la red inalámbrica (Para el modo Infraestructura y el modo Ad-hoc)...16

Utilización de WPS o AOSS™ del menú del panel de control para configurar el equipo para una red inalámbrica (Modo automático inalámbrico) ...16

Uso del Asistente de configuración desde el panel de control ...16

Configuración del equipo cuando no se difunde el SSID ...17

Configuración del equipo para una red inalámbrica de empresa ...20

Uso del instalador de Brother incluido en el CD-ROM para configurar el equipo para una red inalámbrica ...23

Uso del método PIN de Wi-Fi Protected Setup ...24

(4)

4 Configuración inalámbrica mediante el instalador de Brother

(para HL-4570CDW(T))

26

Antes de establecer la configuración inalámbrica ...26

Establecimiento de la configuración inalámbrica...26

5 Configuración del panel de control

31

Menú de red ...31

TCP/IP ...31

Ethernet (sólo para redes cableadas) ...33

Estado (para los modelos HL-4140CN y HL-4150CDN)/Estado cableado (para HL-4570CDW(T)) ...33

Asistente de configuración (sólo para redes inalámbricas) ...33

WPS o AOSS™ (solo para redes inalámbricas) ...33

WPS con código PIN (sólo para redes inalámbricas)...33

Estado WLAN (sólo para redes inalámbricas)...33

Dirección MAC...34

A Predeterminado (para HL-4570CDW(T)) ...34

Red cableada disponible (para HL-4570CDW(T))...34

WLAN disponible (para HL-4570CDW(T)) ...34

Restablecimiento de la configuración de red a los valores de fábrica...35

Impresión de la Lista de configuración de la red ...35

Impresión del Informe de WLAN (para HL-4570CDW(T)) ...36

Tabla de funciones y configuración predeterminada de fábrica ...37

HL-4140CN y HL-4150CDN ...37

HL-4570CDW(T)...38

6 Administración basada en Web

40

Visión general...40

Configuración de los ajustes del equipo mediante Administración basada en Web (navegador web)...40

Secure Function Lock 2.0 ...42

Configuración de los ajustes de Secure Function Lock 2.0 mediante Administración basada en web (navegador web) ...42

Sincronización con el servidor SNTP ...45

Almacenamiento del registro de impresión en red ...47

Configuración de los ajustes de Almacenamiento del registro de impresión en red mediante Administración basada en Web (navegador web)...47

Ajuste de la detección de errores ...49

Comprensión de los mensajes de error...50

(5)

7 Funciones de seguridad

52

Administración segura del equipo de red mediante SSL/TLS ...53

Administración segura mediante la Administración basada en Web (navegador web)...53

Impresión de documentos de manera segura mediante SSL/TLS ...55

Envío o recepción de correos electrónicos de manera segura...56

Configuración mediante Administración basada en Web (navegador web)...56

Envío de un correo electrónico con autenticación de usuario ...57

Envío o recepción de correos electrónicos de manera segura mediante SSL/TLS ...58

Utilización de la autenticación IEEE 802.1x ...59

Configuración de la autenticación IEEE 802.1x mediante Administración basada en web (navegador web)...59

Administración segura mediante BRAdmin Professional 3 (Windows®) ...61

Para utilizar la utilidad BRAdmin Professional 3 de forma segura, deberá seguir los siguientes puntos ...61

Uso de certificados para la seguridad de dispositivos...62

Configuración de certificados mediante Administración basada en Web...63

Creación e instalación de un certificado...64

Importación y exportación del certificado y la clave privada ...70

Administración de varios certificados ...71

Importación y exportación de un certificado de CA ...72

8 Solución de problemas

73

Identificación del problema...73

A

Apéndice A

81

Protocolos y funciones de seguridad compatibles...81

(6)

1

1 Funciones de red

1

El equipo Brother se puede compartir en una red cableada Ethernet de 10/100 MB o una red Ethernet inalámbrica IEEE 802.11b/g mediante el servidor de impresión en red interno. El servidor de impresión admite diversas funciones y métodos de conexión en función del sistema operativo que esté ejecutando en una red compatible con TCP/IP. El siguiente diagrama muestra qué conexiones y características de red son compatibles con cada sistema operativo.

Nota

Aunque el equipo Brother puede utilizarse tanto en una red cableada como en una inalámbrica, solo se puede utilizar un método de conexión a la vez.

1 _{BRAdmin Professional 3 y Web BRAdmin están disponibles para su descarga en http://solutions.brother.com/.} 2 _{Solamente en Windows}®_7.

Introducción

1

Sistemas operativos _Windows®

2000/XP Windows Vista® Windows®7 Windows Server® 2003/2008 Mac OS X 10.4.11 - 10.6.x Impresión r r r BRAdmin Light Consulte página 3. r r r BRAdmin Professional 31 Consulte página 6. r r Web BRAdmin1 Consulte página 7. r r

Administración basada en Web (navegador web)

Consulte página 40.

r r r

Status Monitor

Consulte Guía del usuario. r r r

Asistente de despliegue del controlador r r

Emparejamiento vertical

Consulte Glosario de red. r

(7)

Introducción

1 Otras funciones de red

1

Seguridad

1

El equipo Brother emplea algunos de los protocolos de cifrado y seguridad de red más recientes disponibles. (Consulte Funciones de seguridad en la página 52).

Secure Function Lock 2.0

1

Secure Function Lock 2.0 permite aumentar la seguridad mediante la restricción del uso de las funciones. (Consulte Secure Function Lock 2.0 en la página 42).

Almacenamiento del registro de impresión en red

1

La función Almacenamiento del registro de impresión en red permite guardar el archivo del registro de impresión del equipo Brother en un servidor de red mediante el protocolo CIFS. (Consulte Almacenamiento del registro de impresión en red en la página 47).

(8)

2

2 Cambio de los ajustes de red del equipo

(Dirección IP, Máscara de subred y Puerta de acceso)

2

Utilización del panel de control

2

Puede configurar el equipo para una red utilizando el menú Red del panel de control. (Consulte

Configuración del panel de control en la página 31).

Utilización de la utilidad BRAdmin Light

2

BRAdmin Light es una utilidad diseñada para la configuración inicial de dispositivos Brother conectados a la red. También puede buscar productos Brother en un entorno TCP/IP, ver el estado y realizar configuraciones básicas de red, como una dirección IP.

Instalación de BRAdmin Light

2

Windows®

a

Asegúrese de que el equipo se encuentra encendido.

b

Encienda el equipo. Antes de realizar la configuración, cierre las aplicaciones que se estén ejecutando.

c

Inserte el CD-ROM suministrado en la unidad de CD-ROM. La pantalla de apertura aparecerá automáticamente. Si aparece la pantalla de nombre de modelo, seleccione su equipo. Si aparece la pantalla de idioma, seleccione su idioma.

d

De este modo se abrirá el menú principal del CD-ROM. Haga clic en Instalar + controladores/utilidades.

e

Haga clic en BRAdmin Light y siga las instrucciones que aparecen en pantalla.

Macintosh

El software BRAdmin Light se instalará automáticamente al instalar el controlador de impresora. Si ya ha instalado el controlador de impresora, no tendrá que instalar BRAdmin Light de nuevo.

Modificación de los ajustes de red del

(9)

Modificación de los ajustes de red del equipo

2 Ajuste de la dirección IP, la máscara de subred y la puerta de enlace mediante BRAdmin

Light

2

Nota

• Es posible descargar la utilidad BRAdmin Light más reciente de Brother de la página http://solutions.brother.com/.

• Si requiere una administración de equipo más avanzada, utilice la última versión de la utilidad BRAdmin Professional 3, que puede descargar desde la página http://solutions.brother.com/. Esta utilidad sólo está disponible para usuarios de Windows®.

• Si utiliza la función de cortafuegos de programas espía o aplicaciones antivirus, desactívelas temporalmente. En cuanto se asegure de que es posible imprimir, vuelva a activar la aplicación.

• Nombre de nodo: El nombre de nodo aparece en la ventana de BRAdmin Light actual. El nombre de nodo predeterminado del servidor de impresión del equipo es “BRNxxxxxxxxxxxx” para una red cableada o “BRWxxxxxxxxxxxx” para una red inalámbrica. (“xxxxxxxxxxxx” es la dirección MAC/dirección Ethernet del equipo).

• La contraseña predeterminada para los servidores de impresión Brother es “access”.

a

Inicie la utilidad BRAdmin Light.

Windows®

Haga clic en Inicio / Todos los programas1 / Brother / BRAdmin Light / BRAdmin Light.

1 _Programas_{para usuarios de Windows}®₂₀₀₀

Macintosh

Haga doble clic en Macintosh HD (disco de arranque) / Library / Printers / Brother / Utilities / archivo BRAdmin Light.jar.

(10)

2 c

Haga doble clic en el dispositivo sin configurar.

Nota

• Si el servidor de impresión está configurado con los valores de fábrica (sin utilizar un servidor DHCP/BOOTP/RARP), el dispositivo aparecerá como Sin configurar en la pantalla de la utilidad BRAdmin Light.

• Para localizar el nombre de nodo y la dirección MAC (dirección Ethernet), imprima la Lista de

configuración de la red. (Consulte Impresión de la Lista de configuración de la red en la página 35 para obtener información sobre cómo imprimir la Lista de configuración de la red de su servidor de impresión). También puede encontrar el la dirección MAC en el panel de control. (Consulte Capítulo 5: Configuración del panel de control).

d

Seleccione STATIC en Método de arranque. Introduzca la Dirección IP, Máscara de subred y Puerta de acceso (si es necesario) del servidor de impresión.

e

Haga clic en Aceptar.

Windows® Macintosh

(11)

2 Otras utilidades de administración

2

El equipo Brother dispone de las siguientes utilidades de administración aparte de BRAdmin Light. Es posible cambiar los ajustes de red mediante estas utilidades.

Administración basada en Web (navegador web)

2

Se puede utilizar un navegador web estándar para cambiar la configuración del servidor de impresión mediante HTTP (Hyper Text Transfer Protocol). (Consulte Configuración de los ajustes del equipo mediante Administración basada en Web (navegador web) en la página 40).

Utilidad BRAdmin Professional 3 (Windows

®

)

2

BRAdmin Professional 3 es una utilidad que permite una administración más avanzada de dispositivos Brother conectados a la red. Esta utilidad puede buscar productos Brother en la red y visualizar el estado del dispositivo desde una ventana similar a la de los exploradores, fácil de leer, que cambia el color permitiendo identificar el estado de cada dispositivo. Es posible configurar la red y los ajustes del dispositivo junto con la capacidad de actualizar el firmware del dispositivo desde un ordenador Windows® en su red LAN. BRAdmin Professional 3 también tiene la capacidad de registrar la actividad de dispositivos Brother que se encuentren en la red y exportar los datos del registro en formato HTML, CSV, TXT o SQL.

Para los usuarios que deseen supervisar equipos conectados localmente, instale el software Print Auditor Client en el PC cliente. Esta utilidad permite supervisar los equipos que se encuentran conectados a un PC cliente a través de una interfaz USB o paralela desde BRAdmin Professional 3.

Para obtener más información y descargar el software, visite la página http://solutions.brother.com/. Nota

• Utilice la versión más actualizada de la utilidad BRAdmin Professional 3 disponible para descargarse en la página http://solutions.brother.com/. Esta utilidad sólo está disponible para usuarios de Windows®. • Si utiliza la función de cortafuegos de programas espía o aplicaciones antivirus, desactívelas

temporalmente. En cuanto se asegure de que es posible imprimir, siga las instrucciones que se indican a continuación para realizar la configuración del software.

• Nombre de nodo: el nombre de nodo de cada dispositivo Brother en la red aparece en BRAdmin Professional 3. El nombre de nodo predeterminado es “BRNxxxxxxxxxxxx” para una red cableada o “BRWxxxxxxxxxxxx” para una red inalámbrica. (“xxxxxxxxxxxx” es la dirección MAC/Ethernet del equipo).

(12)

2 Web BRAdmin (Windows

®

)

2

Web BRAdmin es una utilidad para administrar dispositivos Brother conectados a la red. Esta utilidad puede buscar productos Brother en la red, ver el estado y realizar configuraciones básicas de red.

A diferencia de la utilidad BRAdmin Professional 3, diseñada sólo para sistemas Windows®, la utilidad de servidor Web BRAdmin permite el acceso desde cualquier PC cliente con un navegador web que admita JRE (Java Runtime Environment). Al instalar la utilidad de servidor Web BRAdmin en un ordenador que ejecute IIS1, los administradores que dispongan de un navegador web podrán conectarse al servidor Web BRAdmin, que les pondrá en comunicación con el dispositivo en sí.

Para obtener más información y descargar el software, visite la página http://solutions.brother.com/.

1 _{Internet Information Server 4.0 o Internet Information Services 5.0 / 5.1 / 6.0 / 7.0}

BRPrint Auditor (Windows

®

)

2

El software BRPrint Auditor proporciona el poder de supervisión de las herramientas de gestión de red de Brother en equipos conectados localmente. Esta utilidad permite a los ordenadores cliente recopilar información de uso y de estado de un equipo Brother que se encuentre conectado a través de la interfaz paralela o USB. A continuación, BRPrint Auditor puede pasar esta información a otro ordenador de la red que disponga de BRAdmin Professional 3 o Web BRAdmin 1.45 o superior. Esto permite al administrador comprobar elementos como los recuentos de páginas, el estado del tóner y del tambor así como la versión del firmware. Además de enviar informes a las aplicaciones de gestión de red de Brother, esta utilidad puede enviar la información de uso y estado por correo electrónico directamente a una dirección de correo

predefinida en formato de archivo CSV o XML (es necesario disponer de compatibilidad con el correo SMTP). La utilidad BRPrint Auditor también admite la notificación a través de correo electrónico para enviar informes de advertencias y errores.

(13)

3

3 Visión general

3

Para conectar el equipo a la red inalámbrica, se recomienda seguir los pasos descritos de la Guía de configuración rápida mediante WPS/AOSS™ del menú del panel de control. Si utiliza este método, podrá conectar el equipo fácilmente a la red inalámbrica.

Lea este capítulo para conocer otros métodos de configuración de la red inalámbrica. Para obtener

información sobre los parámetros de TCP/IP, consulte Cambio de los ajustes de red del equipo (Dirección IP, Máscara de subred y Puerta de acceso) en la página 3.

Nota

• Para conseguir unos resultados óptimos en la impresión cotidiana de documentos, coloque el equipo Brother lo más cerca posible del punto de acceso a la red WLAN o enrutador evitando los obstáculos. Los objetos de gran tamaño y las paredes entre los dos dispositivos, así como las interferencias de otros dispositivos electrónicos, pueden afectar a la velocidad de transferencia de datos de sus documentos. Debido a estos factores, puede que el método de conexión inalámbrico no sea el más adecuado para todos los tipos de documentos y aplicaciones. Si está imprimiendo archivos extensos, como documentos con varias páginas, texto mixto y grandes gráficos, puede que desee seleccionar una red Ethernet cableada para una transferencia de datos más rápida o una conexión USB para conseguir la mayor velocidad de rendimiento global.

• Aunque el equipo Brother puede utilizarse tanto en una red cableada como en una inalámbrica, solo se puede utilizar un método de conexión a la vez.

• Antes de configurar los ajustes de la red inalámbrica, necesitará conocer su nombre de red: (SSID, ESSID) y la clave de red. Si está utilizando una red inalámbrica de empresa, también necesitará conocer el ID de usuario y la contraseña.

Configuración del equipo para una red

inalámbrica (en los modelos

(14)

Configuración del equipo para una red inalámbrica (en los modelos HL-4570CDW(T))

3 Diagrama paso a paso de configuración de la red inalámbrica

3

Para el modo Infraestructura

3

a

Confirme su entorno de red. Consulte página 11.

b

Confirme el método de configuración de la red inalámbrica. Consulte página 12.

c

Configure el equipo para una red inalámbrica. Consulte página 16.

1 _{Compatible con IEEE 802.1x}

Modo Infraestructura

Conexión a un ordenador con un punto de

acceso/enrutador WLAN o

Modo Ad-hoc Consulte la página 10

Conexión a un ordenador con capacidad de red inalámbrica sin un punto de

acceso/enrutador WLAN

Uso del menú del panel de control

WPS/AOSS™ (Modo automático

inalámbrico) (Recomendado)

Uso del Asistente

de configuración1 desde el panel de control Uso del instalador de Brother

Uso del método PIN de Wi-Fi Protected Setup

Uso de WPS/AOSS™, un cable USB1 o de red1

Consulte la Guía de configuración rápida

Consulte la Guía de

configuración rápida Consulte página 26

Consulte página 24

(15)

3 Para el modo Ad-hoc

3

a

Confirme su entorno de red. Consulte página 11.

b

Confirme el método de configuración de la red inalámbrica. Consulte página 12.

c

Configure el equipo para una red inalámbrica. Consulte página 16.

Ha finalizado la configuración inalámbrica y la instalación del controlador de impresora.

Modo Ad-hoc

Conexión a un ordenador con capacidad de red inalámbrica sin un punto de

acceso/enrutador WLAN

o

Modo Infraestructura Consulte página 9

Conexión a un ordenador con un punto de acceso/enrutador WLAN

Uso del Asistente de configuración desde el panel de control (recomendado)

Uso del instalador de Brother

Consulte página 16 Consulte página 26

(16)

3 Confirme su entorno de red

3

Conexión a un ordenador con un punto de acceso/enrutador WLAN en la red

(modo Infraestructura)

3

1 Punto de acceso/enrutador WLAN1

1 _{Si su ordenador es compatible con Intel}®_{MWT (My WiFi Technology), puede utilizar su ordenador como punto de acceso Wi-Fi Protected}

Setup.

2 Equipo de red inalámbrica (su equipo)

3 Ordenador con capacidad de red inalámbrica conectado al punto de acceso/enrutador WLAN 4 Ordenador cableado, sin capacidad de red inalámbrica, conectado al punto de acceso/enrutador

WLAN con un cable de red

Conexión a un ordenador con capacidad de red inalámbrica sin punto de

acceso/enrutador WLAN en la red (modo Ad-hoc)

3

Este tipo de red no dispone de un punto de acceso/enrutador WLAN central. Cada cliente inalámbrico se comunica directamente con otro. Cuando el equipo inalámbrico Brother (su equipo) forma parte de esta red, recibe todos los trabajos de impresión directamente desde el ordenador que envía los datos de impresión.

1 Equipo de red inalámbrica (su equipo)

2 Ordenador con capacidad de red inalámbrica Nota

No se garantiza la conexión de la red inalámbrica con productos Windows Server® en el modo Ad-hoc.

2 1 4 3 1 2

(17)

3 Confirme el método de configuración de la red inalámbrica

3

Existen cuatro métodos de configuración del equipo en una red inalámbrica. Utilice WPS/ AOSS™ del panel de control (recomendado), el Asistente de configuración del panel de control, el instalador de Brother incluido en el CD-ROM o el método PIN de Wi-Fi Protected Setup. El proceso de configuración será diferente en función de su entorno de red.

Configuración mediante WPS o AOSS™ desde el menú del panel de control

para configurar el equipo para una red inalámbrica (Modo automático

inalámbrico) (solamente en modo Infraestructura) (Recomendado)

3

Se recomienda utilizar WPS o AOSS™ del menú del panel de control para configurar los ajustes de la red inalámbrica si su punto de acceso/enrutador WLAN (A) es compatible con Wi-Fi Protected Setup (PBC1) o AOSS™.

1 _{Configuración del botón de pulsación}

Configuración del equipo en una red inalámbrica mediante el Asistente de

configuración del panel de control del equipo

3

Puede utilizar el panel de control del equipo para configurar la red inalámbrica. Si utiliza la función

Conf.Asistente del panel de control, podrá conectar el equipo Brother fácilmente a la red inalámbrica.

Antes de iniciar esta instalación debe conocer los parámetros de configuración de la red inalámbrica. A

(18)

3 Configuración del equipo para una red inalámbrica mediante el programa de

instalación de Brother incluido en el CD-ROM

3

También se puede utilizar el instalador de Brother incluido en el CD-ROM que se suministra con el equipo. Se le guiará mediante instrucciones en pantalla hasta que pueda utilizar el equipo de red inalámbrica Brother. Antes de iniciar esta instalación debe conocer los parámetros de configuración de la red inalámbrica.

Configuración mediante el modo automático inalámbrico

3

Si el punto de acceso/enrutador WLAN (A) es compatible con Wi-Fi Protected Setup (PBC1) o AOSS™, puede configurar el equipo fácilmente sin conocer los ajustes de la red inalámbrica mediante el instalador de Brother.

(19)

3 Configuración utilizando temporalmente un cable USB o de red

3

Es posible utilizar temporalmente un cable USB o un cable de red para configurar el equipo Brother mediante este método.

Es posible configurar el equipo de forma remota desde un ordenador que también se encuentre en la red mediante un cable USB (A)1.

1 _{Es posible establecer la configuración inalámbrica del equipo mediante un cable USB conectado temporalmente a un ordenador cableado o}

inalámbrico.

Si dispone de un concentrador o un enrutador Ethernet en la misma red que el punto de acceso WLAN (A), puede conectar de forma temporal el concentrador o enrutador al equipo por medio de un cable de red (B). Puede configurar el equipo de forma remota desde un ordenador de la red.

A

B A

(20)

3 Configuración mediante el método PIN de Wi-Fi Protected Setup para

configurar el equipo para una red inalámbrica (solamente en el

modo Infraestructura)

3

Si el punto de acceso/enrutador WLAN (A) admite Wi-Fi Protected Setup, también puede realizar la configuración mediante el método PIN de Wi-Fi Protected Setup.

Conexión cuando el punto de acceso/enrutador WLAN (A) actúa también como registrador1.

Conexión cuando otro dispositivo (C), por ejemplo un ordenador se usa como registrador1.

1 _{El registrador es un dispositivo que administra la red LAN inalámbrica.}

A

(21)

3 Configure el equipo para la red inalámbrica

(Para el modo Infraestructura y el modo Ad-hoc)

3

IMPORTANTE

• Si va a conectar el equipo Brother a la red, le recomendamos que se ponga en contacto con el administrador del sistema antes de realizar la instalación. Antes de iniciar esta instalación debe conocer los parámetros de configuración de la red inalámbrica.

• Si ha establecido con anterioridad la configuración inalámbrica del equipo, tendrá que restablecer la configuración de red LAN antes de poder volver a ajustar la configuración inalámbrica. Pulse + o - para seleccionar Red, Restaurar red, Reiniciar y, a continuación, seleccione Sí para aceptar el cambio.

El equipo se reiniciará automáticamente.

Utilización de WPS o AOSS™ del menú del panel de control para configurar el

equipo para una red inalámbrica (Modo automático inalámbrico)

3

Si su punto de acceso/enrutador WLAN es compatible con Wi-Fi Protected Setup (PBC1) o AOSS™, puede configurar el equipo fácilmente sin conocer los ajustes de la red inalámbrica. El equipo Brother incluye el menú WPS/AOSS™ en el panel de control. Consulte la Guía de configuración rápida para obtener más información.

Uso del Asistente de configuración desde el panel de control

3

Puede configurar el equipo Brother mediante la función Conf.Asistente. Se encuentra en el menú Red

en el panel de control del equipo.

Si está configurando el equipo para una red inalámbrica más pequeña, como su entorno doméstico: • Para configurar el equipo para una red inalámbrica existente mediante el SSID y la clave de red (si es

necesaria), consulte la Guía de configuración rápida.

• Si su punto de acceso/enrutador WLAN está configurado para que no difunda el nombre SSID, consulte Configuración del equipo cuando no se difunde el SSID en la página 17.

Si está configurando el equipo para una red inalámbrica IEEE 802.1x compatible, consulte Configuración del equipo para una red inalámbrica de empresa en la página 20.

Si está configurando el equipo mediante Wi-Fi Protected Setup (método PIN), consulte Uso del método PIN de Wi-Fi Protected Setup en la página 24.

(22)

3 Configuración del equipo cuando no se difunde el SSID

3

a

Antes de configurar el equipo, es recomendable anotar los ajustes de la red inalámbrica. Necesitará esta información para continuar con la configuración.

Compruebe y registre la configuración de red inalámbrica actual.

1 _{TKIP se admite únicamente para WPA-PSK.}

Por ejemplo: 3

Nota

Si el enrutador utiliza encriptación WEP, introduzca la clave que se utilizó como primera clave WEP. El equipo Brother admite el uso de la primera clave WEP únicamente.

Nombre de red: (SSID, ESSID)

Modo de comunicación Método de autenticación Modo de encriptación Clave de red

Infraestructura Sistema abierto NINGUNA —

WEP Clave compartida WEP

WPA/WPA2-PSK AES

TKIP1

Ad-hoc Sistema abierto NINGUNA —

WEP

HELLO

Modo de comunicación Método de autenticación Modo de encriptación Clave de red

(23)

3 b

Pulse + o - para seleccionar Red.

Pulse OK.

c

Pulse + o - para seleccionar WLAN.

Pulse OK.

d

Pulse + o - para seleccionar Conf.Asistente.

Pulse OK.

e

Cuando se visualice ¿Activar WLAN?, pulse + para aceptar.

De este modo se iniciará el asistente de configuración inalámbrica. Para cancelarlo, pulse Cancel.

f

El equipo buscará la red y mostrará la lista de SSID disponibles. Seleccione <Nuevo SSID> mediante + o -.

Pulse OK.

g

Especifique el nombre SSID. (Para obtener información acerca de cómo introducir texto, consulte la Guía de configuración rápida).

Pulse OK.

h

Seleccione Ad-hoc o Infraestructura cuando se le indique mediante + o -.

Pulse OK.

Efectúe una de las acciones siguientes: Si selecciona Ad-hoc, vaya al paso j.

Si selecciona Infraestructura, vaya al paso i.

i

Seleccione el método de autenticación por medio de + o -, y pulse OK. Efectúe una de las acciones siguientes:

Si selecciona Sistema abierto, vaya al paso j.

Si selecciona Clave compartida, vaya al paso k. Si selecciona WPA/WPA2-PSK, vaya al paso l.

j

Seleccione el tipo de encriptación Ninguna o WEP mediante + o - y pulse OK.

Efectúe una de las acciones siguientes: Si selecciona Ninguna, vaya al paso n. Si selecciona WEP, vaya al paso k.

k

Introduzca la clave WEP anotada en el paso a. Pulse OK. Vaya al paso n. (Para obtener información acerca de cómo introducir texto, consulte la Guía de configuración rápida).

(24)

3 m

Introduzca la clave WPA anotada en el pasoa y pulse OK. Vaya al paso n. (Para obtener información

acerca de cómo introducir texto, consulte la Guía de configuración rápida).

n

Para aplicar la configuración, seleccione Sí. Para cancelar, seleccione No.

Efectúe una de las acciones siguientes: Si selecciona Sí, vaya al paso o.

Si selecciona No, regrese al paso f.

o

El equipo iniciará la conexión al dispositivo inalámbrico que haya seleccionado.

p

Si su dispositivo inalámbrico se ha conectado correctamente, la pantalla muestra Conectada.

El equipo imprimirá el informe de estado inalámbrico de su equipo. Si se ha producido un error en la conexión, compruebe el código de error en el informe impreso y consulte la sección

Solución de problemas en la Guía de configuración rápida. (Windows®)

Ha finalizado la configuración de la red inalámbrica. Si desea seguir instalando el controlador de impresora, seleccione Instalar el controlador de impresora en el menú del CD-ROM. (Macintosh)

Ha finalizado la configuración de la red inalámbrica. Si desea seguir instalando controladores y software necesarios para el funcionamiento del dispositivo, seleccione Start Here OSX en el menú del CD-ROM.

(25)

3 Configuración del equipo para una red inalámbrica de empresa

3

a

Por ejemplo: 3

Modo de comunicación Método de autenticación Modo de encriptación

ID de usuario Contraseña

Infraestructura LEAP CKIP

EAP-FAST/NONE AES TKIP EAP-FAST/MS-CHAPv2 AES TKIP EAP-FAST/GTC AES TKIP PEAP/MS-CHAPv2 AES TKIP PEAP/GTC AES TKIP EAP-TTLS/CHAP AES TKIP EAP-TTLS/MS-CHAP AES TKIP EAP-TTLS/MS-CHAPv2 AES TKIP EAP-TTLS/PAP AES TKIP EAP-TLS AES — TKIP —

HELLO

(26)

3

Nota

• Si configura el equipo mediante la autenticación EAP-TLS, deberá instalar el certificado de cliente para iniciar la configuración. Si ha instalado más de un certificado, es recomendable anotar el nombre del certificado que desea utilizar. Para obtener información acerca de cómo instalar el certificado, consulte Uso de certificados para la seguridad de dispositivos en la página 62.

• Si comprueba el equipo mediante el nombre común del certificado del servidor, es recomendable anotar el nombre común antes de iniciar la configuración. Póngase en contacto con su administrador de red para obtener información acerca del nombre común del certificado del servidor.

b

Pulse OK.

c

Pulse OK.

d

Pulse + o - para seleccionar Conf.Asistente.

Pulse OK.

e

Cuando se visualice ¿Activar WLAN?, pulse + para aceptar.

De este modo se iniciará el asistente de configuración inalámbrica. Para cancelarlo, pulse Cancel.

f

El equipo buscará la red y mostrará la lista de SSID disponibles.

Debe ver el SSID que escribió anteriormente. Si el equipo encuentra más de una red, utilice la tecla + o - para seleccionar la red y, a continuación, pulse OK. Vaya al paso j.

Si su punto de acceso está configurado para no difundir el SSID, tendrá que añadir manualmente el nombre SSID. Vaya al paso g.

g

Seleccione <Nuevo SSID> mediante + o -.

Pulse OK. Vaya al paso h.

h

Especifique el nombre SSID. (Para obtener información acerca de cómo introducir texto, consulte la Guía de configuración rápida).

Pulse OK. Vaya al paso i.

i

Seleccione Infraestructura cuando se le indique mediante + o -.

(27)

3 j

Seleccione el método de autenticación por medio de + o -, y pulse OK. Efectúe una de las acciones siguientes:

Si selecciona LEAP, vaya al paso p.

Si selecciona EAP-FAST, vaya al paso k. Si selecciona PEAP, vaya al paso k.

Si selecciona EAP-TTLS, vaya al paso k. Si selecciona EAP-TLS, vaya al paso l.

k

Seleccione el método de autenticación interno NINGUNO, CHAP, MS-CHAP, MS-CHAPv2, GTC o PAP

mediante + o - y pulse OK. Vaya al paso l.

Nota

En función del método de autenticación que utilice, las selecciones del método de autenticación interno variarán.

l

Seleccione el tipo de encriptación TKIP o AES mediante + o -, y pulse OK.

Efectúe una de las acciones siguientes:

Si su método de autenticación es EAP-TLS, diríjase al paso m. Si utiliza otros métodos de autenticación, diríjase al paso n.

m

El equipo mostrará una lista de los certificados de cliente disponibles. Seleccione el certificado y diríjase al paso n.

n

Seleccione el método de verificación Sin verific., AC o AC+ID servidor mediante + o - y pulse

OK.

Efectúe una de las acciones siguientes:

Si selecciona AC+ID servidor, vaya al paso o. Para efectuar otras selecciones, diríjase al paso p. Nota

Si no ha importado el certificado de CA a su equipo, este mostrará el mensaje Sin verific.. Para

importar un certificado de CA, consulte Uso de certificados para la seguridad de dispositivos en la página 62.

o

Introduzca el ID de servidor (para obtener información acerca de cómo escribir texto, consulte la Guía de configuración rápida). Vaya al paso p.

(28)

3 p

Introduzca el ID de usuario anotado en el paso a. Pulse OK. (Para obtener información acerca de cómo

introducir texto, consulte la Guía de configuración rápida). Efectúe una de las acciones siguientes:

Si su método de autenticación es EAP-TLS, diríjase al paso r. Si utiliza otros métodos de autenticación, diríjase al paso q.

q

Introduzca la contraseña anotada en el paso a. Pulse OK. Vaya al paso r.

r

Para aplicar la configuración, seleccione Sí. Para cancelar, seleccione No.

Efectúe una de las acciones siguientes: Si selecciona Sí, vaya al paso s.

Si selecciona No, regrese al paso f.

s

El equipo iniciará la conexión a la red inalámbrica que haya seleccionado.

t

Uso del instalador de Brother incluido en el CD-ROM para configurar el equipo

para una red inalámbrica

3

Para obtener información acerca de la instalación, consulte Configuración inalámbrica mediante el instalador de Brother (para HL-4570CDW(T)) en la página 26.

(29)

3 Uso del método PIN de Wi-Fi Protected Setup

3

Si su punto de acceso/enrutador WLAN es compatible con Wi-Fi Protected Setup (método PIN), podrá configurar el equipo fácilmente. El método PIN (número de identificación personal) es uno de los métodos de conexión desarrollados por Wi-Fi Alliance®. Al introducir un PIN creado por un inscrito (el equipo) en el registrador (un dispositivo que administra la red LAN inalámbrica), puede configurar la red WLAN y

establecer la configuración de seguridad. Consulte la guía del usuario suministrada con el enrutador o punto de acceso WLAN para obtener instrucciones sobre cómo acceder al modo Wi-Fi Protected Setup.

Nota

Los enrutadores o puntos de acceso que admiten Wi-Fi Protected Setup incluyen el símbolo que se muestra a continuación.

a

b

c

Pulse + o - para seleccionar Cód WPS cn PIN.

d

La pantalla LCD mostrará un PIN de 8 dígitos y el equipo buscará un punto de acceso/enrutador WLAN durante 5 minutos.

e

En un ordenador conectado a la red, escriba “http://dirección IP del punto de acceso/” en

el navegador. (Donde “dirección IP del punto de acceso” es la dirección IP del dispositivo que

se usa como registrador1). Vaya a la página de configuración de WPS (Wi-Fi Protected Setup) e introduzca en el registrador el PIN que la pantalla LCD muestra en el paso d, y siga las instrucciones

en pantalla.

1 _{El registrador suele ser el punto de acceso/enrutador WLAN.}

Nota

La página de configuración varía en función del fabricante del punto de acceso/enrutador WLAN. Consulte las instrucciones suministradas con el punto de acceso/enrutador WLAN.

Windows Vista®/Windows®7 3

Si utiliza un ordenador como registrador, siga estos pasos: Nota

• Para utilizar un ordenador con Windows Vista® o Windows®7 como registrador, primero es necesario registrarlo en la red. Consulte las instrucciones suministradas con el punto de acceso/enrutador WLAN. • Si utiliza Windows®7 como registrador, siga las instrucciones en pantalla para instalar el controlador de

impresora después de la configuración inalámbrica. Si desea instalar el paquete completo de controlador y software, siga los pasos de la Guía de configuración rápida para efectuar la instalación.

(30)

3

1

(Windows Vista®)

Haga clic en el botón y, a continuación, en Red. (Windows®7)

Haga clic en el botón y, a continuación, en Dispositivos e impresoras.

2

(Windows Vista®)

Haga clic en Agregar un dispositivo inalámbrico. (Windows®7)

Haga clic en Agregar un dispositivo.

3

Seleccione el equipo y haga clic en Siguiente.

4

Introduzca el PIN que aparece en la pantalla LCD en el paso d y, a continuación, haga clic en Siguiente.

5

Seleccione la red a la que desea conectar y, a continuación, haga clic en Siguiente.

6

Haga clic en Cerrar.

f

(31)

4

4 Antes de establecer la configuración inalámbrica

4

IMPORTANTE

• Las siguientes instrucciones indican cómo instalar el equipo Brother en un entorno de red mediante el instalador de Brother incluido en el CD-ROM suministrado con el equipo.

• También puede configurar el equipo Brother mediante WPS o AOSS™ en el panel de control que recomendamos. Puede encontrar instrucciones en la Guía de configuración rápida suministrada. • Si ha establecido con anterioridad la configuración inalámbrica del equipo, tendrá que restablecer la

configuración de red LAN antes de poder volver a ajustar la configuración inalámbrica. Pulse + o - para seleccionar Red, Restaurar red, Reiniciar y, a continuación, seleccione Sí para aceptar el cambio.

El equipo se reiniciará automáticamente.

• Si utiliza el cortafuegos de Windows® o la función de cortafuegos de programas espía o aplicaciones antivirus, desactívelos temporalmente. En cuanto se asegure de que es posible imprimir, vuelva a activar la aplicación.

• Debe utilizar temporalmente un cable USB o Ethernet (LAN) durante la configuración.

• Antes de iniciar esta instalación debe conocer los parámetros de configuración de la red

inalámbrica.

Asegúrese de anotar todos los ajustes actuales como SSID, la autenticación y encriptación del entorno de red inalámbrico. Si no los conoce, póngase en contacto con el administrador de red o el fabricante del punto de acceso o enrutador WLAN.

Establecimiento de la configuración inalámbrica

4

a

Para efectuar una configuración de red inalámbrica personal 4

Si está configurando el equipo para una red inalámbrica más pequeña, como su entorno doméstico, anote el SSID y la clave de red.

Por ejemplo: 4

Configuración inalámbrica mediante el

instalador de Brother

(para HL-4570CDW(T))

4

Nombre de red (SSID, ESSID) Clave de red

(32)

Configuración inalámbrica mediante el instalador de Brother (para HL-4570CDW(T))

4

Para efectuar una configuración de red inalámbrica de empresa 4

Si está configurando el equipo para una red inalámbrica compatible con IEEE 802.1x, anote el método de autenticación, el método de cifrado, el ID de usuario y la contraseña.

Por ejemplo: 4

Infraestructura LEAP CKIP

EAP-FAST/NONE AES TKIP EAP-FAST/MS-CHAPv2 AES TKIP EAP-FAST/GTC AES TKIP PEAP/MS-CHAPv2 AES TKIP PEAP/GTC AES TKIP EAP-TTLS/CHAP AES TKIP EAP-TTLS/MS-CHAP AES TKIP EAP-TTLS/MS-CHAPv2 AES TKIP EAP-TTLS/PAP AES TKIP EAP-TLS AES — TKIP —

HELLO

(33)

4

Nota

• Si configura el equipo mediante la autenticación EAP-TLS, deberá instalar el certificado de cliente para iniciar la configuración. Si ha instalado más de un certificado, es recomendable anotar el nombre del certificado que desea utilizar. Para obtener información acerca de cómo instalar el certificado, consulte Uso de certificados para la seguridad de dispositivos en la página 62.

• Si comprueba el equipo mediante el nombre común del certificado del servidor, es recomendable anotar el nombre común antes de iniciar la configuración. Póngase en contacto con su administrador de red para obtener información acerca del nombre común del certificado del servidor.

b

Inserte el CD-ROM suministrado en la unidad de CD-ROM.

(Windows®) 4

1 La pantalla de apertura aparecerá automáticamente. Seleccione su equipo y el idioma.

2 De este modo se abrirá el menú principal del CD-ROM. Haga clic en Instalar el controlador de impresora.

Nota

• Si la ventana no aparece, utilice Windows® Explorer para ejecutar el programa Start.exe desde la carpeta raíz del CD-ROM de Brother.

• Cuando aparezca la pantalla Control de cuentas de usuario, (Windows Vista®) haga clic en Permitir.

(Windows®7) haga clic en Sí.

3 Cuando aparezca la ventana Contrato de licencia, haga clic en Sí si está de acuerdo con el contrato de licencia.

4 Seleccione Conexión a la red inalámbrica y, a continuación, haga clic en Siguiente.

5 Seleccione Impresora de red punto a punto de Brother o Impresora compartida de red y, a continuación, haga clic en Siguiente.

6 Cuando seleccione Impresora compartida de red, seleccione la cola de su equipo en la pantalla Buscar impresora y, a continuación, haga clic en Aceptar.

Nota

Póngase en contacto con su administrador si no está seguro acerca de la ubicación y el nombre del equipo en la red.

7 Seleccione la opción de la configuración del cortafuegos en la pantalla Se ha detectado un firewall/antivirus y, a continuación, haga clic en Siguiente.

(34)

4

(Macintosh) 4

1 La pantalla de apertura aparecerá automáticamente. Haga clic en Start Here OSX. Seleccione el equipo y haga clic en Siguiente.

2 Seleccione Conexión a la red inalámbrica y, a continuación, haga clic en Siguiente.

c

Seleccione Sí, mi punto de acceso es compatible con WPS o AOSS y deseo usarlos. o No y, a continuación, haga clic en Siguiente.

Si selecciona No, podrá establecer la configuración inalámbrica de cuatro modos.

Utilizando un cable USB temporalmente

Utilizando un cable Ethernet (LAN) temporalmente

Efectuando la configuración a través del panel de control manualmente

Utilizando el modo Ad-hoc Nota

Para usuarios con configuración Ad-hoc:

• Si aparece un mensaje que solicita reiniciar el ordenador después de cambiar la configuración inalámbrica, reinícielo y vuelva al paso b.

• Puede cambiar temporalmente la configuración inalámbrica del ordenador. (Windows Vista® y Windows®7)

1

Haga clic en el botón y, a continuación, seleccione Panel de control.

2

Haga clic en Redes e Internet y, a continuación, en el icono Centro de redes y recursos compartidos.

3

Haga clic en Conectarse a una red.

4

Puede ver el SSID del equipo inalámbrico en la lista. Seleccione SETUP y, a continuación, haga clic en Conectar.

5

(Solamente para Windows Vista®)

Haga clic en Conectarse de todas formas y, a continuación, en Cerrar.

6

(Windows Vista®)

Haga clic en Ver estado de Conexión de red inalámbrica (SETUP).

7

(Windows®7)

Haga clic en Conexión de red inalámbrica (SETUP).

8

Haga clic en Detalles... y confirme la pantalla Detalles de la conexión de red. El cambio de dirección IP en pantalla de 0.0.0.0 a 169.254.x.x puede tardar unos minutos (donde x.x son números entre 1 y 254).

(35)

4

(Windows®XP SP2)

1

Haga clic en Inicio y, a continuación, en Panel de control.

2

Haga clic en el icono Conexiones de red e Internet.

3

Haga clic en el icono Conexiones de red.

4

Seleccione y haga clic con el botón derecho del ratón en Conexiones de red inalámbricas. Haga clic en Ver redes inalámbricas disponibles.

5

Puede ver el SSID de la impresora inalámbrica en la lista. Seleccione SETUP y haga clic en Conectar.

6

Compruebe el estado de la Conexión de red inalámbrica. El cambio de dirección IP en pantalla de 0.0.0.0 a 169.254.x.x puede tardar unos minutos (donde x.x son números entre 1 y 254). (Macintosh)

1

Haga clic en el icono Estado de AirPort en la barra de menú.

2

Seleccione SETUP en el menú desplegable.

3

La red inalámbrica se ha conectado correctamente.

d

Siga las instrucciones en pantalla para establecer la configuración inalámbrica.

Una vez completada la configuración inalámbrica, podrá continuar con la instalación del controlador de la impresora. Haga clic en Siguiente en el cuadro de diálogo de instalación y siga las instrucciones en pantalla.

(36)

5

5 Menú de red

5

Las selecciones del menú Red del panel de control le permiten configurar el equipo Brother para la

configuración de la red. (Para obtener más información acerca de cómo utilizar el panel de control, consulte la Guía del usuario). Pulse cualquiera de los botones de menú (+, -, OK o Back) para visualizar el menú principal. A continuación, pulse + o - para seleccionar Red. Siga en la selección de menú que desee

configurar. (Para obtener información adicional acerca del menú, consulte Tabla de funciones y configuración predeterminada de fábrica en la página 37.)

Tenga en cuenta que el equipo se suministra con la utilidad BRAdmin Light o con las aplicaciones

Administración basada en Web, que también pueden utilizarse para configurar muchos aspectos de la red. (Consulte Otras utilidades de administración en la página 6).

TCP/IP

5

Si conecta el equipo con un cable de red a la red, utilice las selecciones del menú LAN cableada. Si

conecta el equipo a una red Ethernet inalámbrica, utilice las selecciones de menú WLAN.

Método de arranque

5

Esta selección controla el modo en que el equipo obtiene una dirección IP por sí mismo.

Modo Auto 5

En este modo, el equipo explorará la red buscando un servidor DHCP, y si puede encontrar uno y dicho servidor DHCP está configurado para asignar una dirección IP al equipo, entonces se utilizará la dirección IP proporcionada por el servidor DHCP. Si no hay un servidor DHCP disponible, el equipo buscará un servidor BOOTP. Si hay un servidor BOOTP disponible y está configurado correctamente, el equipo tomará su dirección IP del servidor BOOTP. Si no hay un servidor BOOTP disponible, el equipo buscará un servidor RARP. Si tampoco responde un servidor RARP, se establece la dirección IP mediante el protocolo APIPA. Después de encender inicialmente el equipo, éste puede tardar unos minutos en explorar la red buscando un servidor.

Modo Estático 5

En este modo, la dirección IP del equipo debe asignarse manualmente. Una vez introducida, la dirección IP queda bloqueada en la dirección asignada.

Nota

Si no desea que el servidor de impresión se configure a través de DHCP, BOOTP o RARP, deberá establecer la opción Metod arranque como Estática para que el servidor de impresión tenga una

dirección IP estática. Esto evitará que el servidor de impresión intente obtener una dirección IP desde cualquiera de estos sistemas. Para cambiar el Método de arranque, utilice el panel de control del equipo, la utilidad BRAdmin Light o Administración basada en Web.

(37)

Configuración del panel de control

5 Dirección IP

5

Este campo muestra la dirección IP actual del equipo. Si ha seleccionado el valor Metod arranque de Estática, introduzca la dirección IP que desee asignar al equipo (consulte con el administrador de la red

cuáles son las direcciones IP que puede utilizar). Si ha seleccionado otro método que no sea Estática, el

equipo intentará determinar su dirección IP mediante los protocolos DHCP o BOOTP. La dirección IP predeterminada del equipo probablemente no será compatible con el esquema de numeración de

direcciones IP de su red. Le recomendamos que se ponga en contacto con su administrador de red para obtener una dirección IP de la red con la que se conectará la unidad.

Máscara de subred

5

Este campo muestra la máscara de subred actual que utiliza el equipo. Si no está utilizando DHCP o BOOTP para obtener la máscara de subred, introduzca la máscara de subred que desee. Consulte con el

administrador de red cuál es la máscara de subred que hay que utilizar.

Puerta de enlace

5

Este campo muestra la dirección de puerta de acceso o enrutador actuales utilizados por el equipo. Si no utiliza DHCP o BOOTP para obtener la dirección de la puerta de acceso o del enrutador, introduzca la dirección que desee asignar. Si no dispone de una puerta de acceso o un enrutador, deje este campo en blanco. Consulte a su administrador de red si no está seguro.

Intentos de inicio de IP

5

En este campo se muestra el número de veces que el equipo intenta buscar la red para obtener la dirección IP a través del método de arranque establecido. (Consulte Método de arranque en la página 31).

APIPA

5

Al seleccionar Si, el servidor de impresión asignará automáticamente una dirección IP de enlace local en el

intervalo (169.254.1.0 - 169.254.254.255) cuando el servidor de impresión no pueda obtener una dirección IP mediante el método de arranque establecido. (Consulte Método de arranque en la página 31). Al

seleccionar No, la dirección IP no cambiará cuando el servidor de impresión no pueda obtener una dirección

IP por medio del método de arranque que se ha establecido.

IPv6

5

Este equipo es compatible con IPv6, el protocolo de Internet de próxima generación. Si desea utilizar el protocolo IPv6, seleccione Si. La configuración predeterminada para IPv6 es No. Para obtener más

información sobre el protocolo IPv6, visite la página http://solutions.brother.com/. Nota

• Si ajusta IPv6 en Si, apague el equipo y vuelva a encenderlo para activar este protocolo.

• Después de establecer IPv6 en Si, esta configuración se aplicará a la interfaz de LAN con cable e

(38)

5 Ethernet (sólo para redes cableadas)

5

Es el modo de enlace Ethernet. Auto permite al servidor de impresión funcionar en dúplex completo o medio dúplex 100BASE-TX o en dúplex completo o medio dúplex 10BASE-T por negociación automática.

Nota

Si configura incorrectamente este valor, es posible que no pueda comunicarse con el servidor de impresión.

Estado (para los modelos HL-4140CN y HL-4150CDN)/Estado cableado

(para HL-4570CDW(T))

5

Este campo muestra el estado actual de la red cableada.

Asistente de configuración (sólo para redes inalámbricas)

5

El Conf.Asistente le guía por la configuración de la red inalámbrica. (Para obtener más información,

consulte la Guía de configuración rápida o Uso del Asistente de configuración desde el panel de control en la página 16).

WPS o AOSS™ (solo para redes inalámbricas)

5

Si su punto de acceso/enrutador WLAN es compatible con Wi-Fi Protected Setup (PBC1) o AOSS™ (Modo automático inalámbrico), puede configurar el equipo fácilmente sin necesidad de utilizar un ordenador. (Para obtener más información, consulte la Guía de configuración rápida o Utilización de WPS o AOSS™ del menú del panel de control para configurar el equipo para una red inalámbrica (Modo automático inalámbrico) en la página 16).

WPS con código PIN (sólo para redes inalámbricas)

5

Si su punto de acceso/enrutador WLAN es compatible con Wi-Fi Protected Setup (método PIN), podrá configurar el equipo fácilmente sin necesidad de utilizar un ordenador. (Para obtener más información, consulte Uso del método PIN de Wi-Fi Protected Setup en la página 24).

Estado WLAN (sólo para redes inalámbricas)

5

Estado

5

(39)

5 Canal

5

Este campo muestra el canal actual de la red inalámbrica.

Velocidad

5

Este campo muestra la velocidad actual de la red inalámbrica.

SSID

5

Este campo muestra el SSID actual de la red inalámbrica. La pantalla muestra un máximo de 32 caracteres del nombre SSID.

Modo de com.

5

Este campo muestra el modo de comunicación actual de la red inalámbrica.

Dirección MAC

5

La dirección MAC es un número único asignado a la interfaz de red del equipo. Es posible consultar la dirección MAC del equipo desde el panel de control.

A Predeterminado (para HL-4570CDW(T))

5

La opción A Predetermin. permite restablecer la configuración predeterminada de red cableada o red

inalámbrica. Si desea restablecer la configuración predeterminada de red cableada e inalámbrica, consulte Restablecimiento de la configuración de red a los valores de fábrica en la página 35.

Red cableada disponible (para HL-4570CDW(T))

5

Si desea utilizar la conexión de red cableada, ajuste Red disponible en Activada.

WLAN disponible (para HL-4570CDW(T))

5

Si desea utilizar la conexión de red inalámbrica, ajuste WLAN disponible en Activada.

Nota

(40)

5 Restablecimiento de la configuración de red a los valores de

fábrica

5

Es posible restablecer los ajustes predeterminados de fábrica del servidor de impresión (se restablece toda la información como la contraseña y la información de la dirección IP).

Nota

• Esta función restaura toda la configuración de red inalámbrica y cableada a los valores predeterminados de fábrica.

• También puede restablecer los ajustes predeterminados de fábrica del servidor de impresión mediante las aplicaciones BRAdmin o Administración basada en web. (Para obtener más información, consulte Otras utilidades de administración en la página 6).

a

Pulse OK.

b

Pulse + o - para seleccionar Restaurar red.

Pulse OK.

c

Pulse + para seleccionar Reiniciar.

d

Pulse + para seleccionar Sí y reiniciar.

e

El equipo se reiniciará.

Impresión de la Lista de configuración de la red

5

Nota

Nombre de nodo: el nombre de nodo aparece en la Lista de configuración de la red. El nombre de nodo predeterminado es “BRNxxxxxxxxxxxx” para una red cableada o “BRWxxxxxxxxxxxx” para una red inalámbrica. (“xxxxxxxxxxxx” es la dirección MAC/dirección Ethernet del equipo).

La Lista de configuración de red imprime un informe que enumera toda la configuración de la red actual, incluida la configuración del servidor de impresión en red.

a

Pulse + o - para seleccionar Info. equipo.

Pulse OK.

b

Pulse + o - para seleccionar Impr. ajuste red.

Pulse OK. Nota

Si en IP Address en la Lista de configuración de la red se muestra 0.0.0.0, espere un minuto e inténtelo de nuevo.

(41)

5 Impresión del Informe de WLAN (para HL-4570CDW(T))

5

El Impr InformeWLAN imprime el informe de estado inalámbrico del equipo. Si se ha producido un error

en la conexión inalámbrica, compruebe el código de error en el informe impreso y consulte la sección Solución de problemas en la Guía de configuración rápida.

a

Pulse + o - para seleccionar Info. equipo.

Pulse OK.

b

Pulse + o - para seleccionar Impr InformeWLAN.

(42)

5 Tabla de funciones y configuración predeterminada de

fábrica

5

HL-4140CN y HL-4150CDN

5

Los ajustes predeterminados vienen marcados en negrita y con un asterisco.

1 _{Tras conectarse a la red, el equipo automáticamente establecerá la dirección IP y la máscara de subred con los valores adecuados para su red.}

Menú principal Submenú Selecciones de menú

Opciones

Red TCP/IP Metod arranque Auto*/Estática/RARP/BOOTP/DHCP Dirección IP _{(000.000.000.000)*}1

Máscara Subred _{(000.000.000.000)*}1 Puerta acceso _{(000.000.000.000)*}1 Intentos ARR IP 0/1/2/3*.../32767

APIPA Si*/No

IPv6 No*/Si

Ethernet Automático*/100B-FD/100B-HD/10B-FD/10B -HD

Estado Activar 100B-FD/Activar 100B-HD/

Activar 10B-FD/Activar 10B-HD/Inactiva Dirección MAC

Restaurar red Restaura toda la configuración de red del servidor de impresión interno a los valores predeterminados de fábrica.
