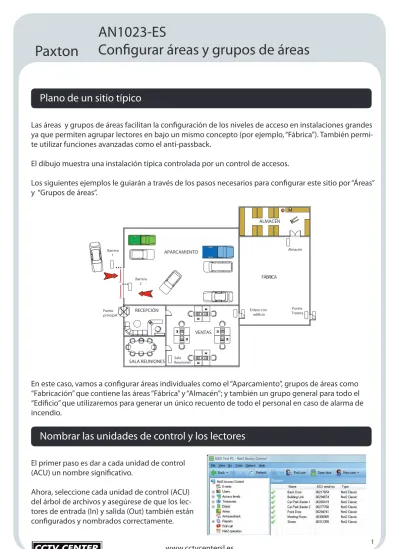

AN1023-ES
Configurar áreas y grupos de áreas
Plano de un sitio típico
Las áreas y grupos de áreas facilitan la configuración de los niveles de acceso en instalaciones grandes ya que permiten agrupar lectores en bajo un mismo concepto (por ejemplo, “Fábrica”). También permi-te utilizar funciones avanzadas como el anti-passback.
El dibujo muestra una instalación típica controlada por un control de accesos.
Los siguientes ejemplos le guiarán a través de los pasos necesarios para configurar este sitio por “Áreas” y “Grupos de áreas”. APARCAMIENTO Barrera 2 Puerta principal ALMACÉN FÁBRICA VENTAS SALA REUNIONES Barrera 1 Sala Reuniones Enlace con edificio RECEPCIÓN Almacén Puerta Trasera
En este caso, vamos a configurar áreas individuales como el “Aparcamiento”, grupos de áreas como “Fabricación” que contiene las áreas “Fábrica” y “Almacén”; y también un grupo general para todo el “Edificio” que utilizaremos para generar un único recuento de todo el personal en caso de alarma de incendio.
Nombrar las unidades de control y los lectores
El primer paso es dar a cada unidad de control (ACU) un nombre significativo.
Ahora, seleccione cada unidad de control (ACU) del árbol de archivos y asegúrese de que los lec-tores de entrada (In) y salida (Out) también están configurados y nombrados correctamente.
2
www.cctvcentersl.es
AN1023-ES - Configurar áreas y grupos de áreas
Áreas
Haga clic en el icono “Áreas” para introducir los nombres. Comprobará que ”Recepción / Ventas” se ha creado como una sola área ya que no hay unidades de control entre “Recepción” y “Ventas”. También se ha creado un área por defecto llamada “Mundo exterior” cuyo nombre puede modificarse si lo desea.
Definiciones de lector
Una vez introducidos los nombres de las áreas, haga clic en “Aplicar” y vaya a “Definiciones de lector”. En este apartado es donde se le indica al sistema qué unidades de control (ACU) controlan el paso entre un área y otra. Tenga en cuenta que solo se hemos definido el lector de entrada (IN) porque la unidad de control es un controlador de una puerta así que se da por supuesto que el lector de salida (OUT) está configurado como Lector 2 (si está instalado).
Un sitio muy básico puede tener pulsadores de salida e incluso dejar algunas ACU no definidas en las áreas del sistema. Estas unidades de control (ACU) aparecerán como “-” y este hecho impondrá impor-tantes limitaciones haciendo que algunas funciones Net2 no sean fiables (por ejemplo, recuento de emergencia) ya que los usuarios podrán cambiar de áreas sin ser rastreados por el sistema.
La imagen más abajo muestra cómo se configurarían las definiciones de lector para esta instalación de ejemplo.
Puerta trasera (IN) va de “Mundo exterior” a “Fábrica”.
Asegúrese de que configura correctamente la dirección (Desde y A). Por ejemplo, “Barrera 1” (IN) va de “Mundo exterior” a “Aparcamiento”; y “Barrera “ (IN) va de “Aparcamiento” a “Mundo exterior”. En este caso, hemos definido en ambos el Lector 1 (IN) ya que el Lector 2 (Out) no se está utilizando.
Grupos de áreas
Las áreas pueden ponerse en grupos para facilitar funciones como el recuento de emergencia o el anti-passback.
Haga clic en la pestaña “Grupos de áreas” y verá el listado de sus áreas. En el plano de la instalación po-drá comprobar que “Recepción/Ventas” y “Sala de reunión” pueden definirse como un grupo de áreas llamado “Oficinas”; y que las áreas “Fábrica” y “Almacén” pueden agruparse como “Fabricación”.
Añada un grupo de área haciendo clic en el botón “Añadir” e introduzca el nombre.
Ahora podrá arrastrar las áreas dentro de sus grupos hasta diseñar la estructura correcta. La imagen más abajo muestra que también se ha creado un grupo de área llamado “Edificio” que puede utilizarse para informes de recuento de la instalación. Arrastre los iconos “Fabricación” y “Oficinas” dentro de este nuevo grupo de áreas.
El aparcamiento no forma parte de ningún grupo de áreas más grande.
4
www.cctvcentersl.es
Utilizar niveles de accesos con áreas
Los niveles de acceso se definen utilizando áreas en vez de puertas individuales. En instalaciones gran-des esto facilita la gestión del sistema ya que algunas áreas, como “Fábrica” , tienen más de una puerta de acceso pero solo requieren un registro en la tabla.
Tenga en cuenta que hemos configurado “Mundo exterior” como “Todo el día, todos los días” para asegurarnos de que independientemente de dónde se encuentre el usuario, siempre pueda salir del edificio.
Las puertas no configuradas en el apartado “Definición de lector” como pertenecientes a un área segui-rán apareciendo en la lista de unidades de control (ACUs) y podsegui-rán configurarse normalmente. (Con-sulte las siguientes restricciones).
Restricciones de áreas y grupos de áreas
Ahora que ya están configuradas las áreas y grupos de áreas, pueden programarse funciones Net2 adicionales.
Anti-passback: Esta función puede activarse para asegurarse de que una tarjeta de usuario no es
utili-zada dos veces seguidas para obtener el acceso a una misma área.
Por favor, tenga en cuenta que la misma puerta no puede utilizarse para controlar dos límites anti-passback individuales, por ejemplo, no es posible tener sistemas anti-anti-passback tanto en “Fabricación” como en “Edificio” (Fabricación + Oficinas) porque la puerta trasera es necesaria en ambas definiciones. Consulte también: AN1063-ES - Configurar anti-passback
Recuento de emergencia y punto de encuentro: Los informes de recuento se generan por áreas y gru-pos de áreas. Estos informes proporcionan una lista actualizada de usuarios por áreas cuando el infor-me es solicitado. Esta función también puede ser asociada a una entrada de alarma que generará un informe automáticamente. Los lectores también pueden ser configurados como puntos de encuentro de forma que cuando los usuarios que figuran en el informe de recuento presenten sus tarjetas ante el “punto de encuentro” su estatus pasará de “Desaparecido” a “Seguro”.
Consulte también: AN1032-ES - Usar informes de recuento y punto de encuentro
AN1023-ES - Configurar áreas y grupos de áreas
TODOS los lectores deben estar configurados con una definición de área para conseguir un recuento absoluto de la instalación. Esto puede implicar crear áreas para un almacén de papelería, para un arma-rio de limpieza, etc. de forma que todos los usos de todos los lectores sirva para rastrear la situación del usuario en las áreas del sistema. Los pulsadores de salida están permitidos en estos puntos ya que lo que se comprueba es el recuento de personas que se presentan en el punto de encuentro, pero su po-sición como “Desaparecidos” no será nunca tan exacta pues Net2 solo registra el último lector utilizado.
