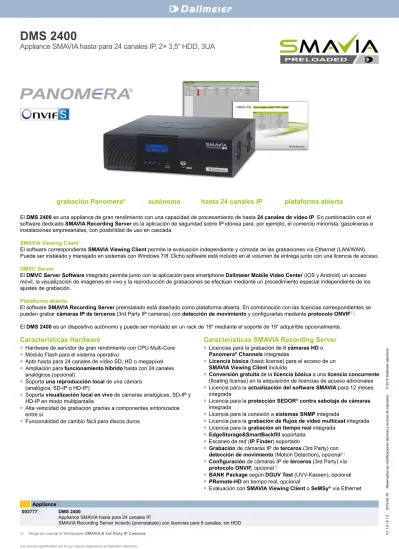

DMS 2400

Appliance SMAVIA hasta para 24 canales IP, 2× 3,5“ HDD, 3UA

El

DMS 2400

es una appliance de gran rendimiento con una capacidad de procesamiento de hasta

24 canales de vídeo IP

. En combinación con el

software dedicado

SMAVIA Recording Server

es la aplicación de seguridad sobre IP idónea para, por ejemplo, el comercio minorista, gasolineras e

instalaciones empresariales, con posibilidad de uso en cascada.

SMAVIA Viewing Client

El software correspondiente

SMAVIA Viewing Client

permite la evaluación independiente y cómoda de las grabaciones vía Ethernet (LAN/WAN).

Puede ser instalado y manejado en sistemas con Windows 7/8. Dicho software está incluido en el volumen de entrega junto con una licencia de acceso.

DMVC Server

El

DMVC Server Software

integrado permite junto con la aplicación para smartphone

Dallmeier Mobile Video Center

(iOS y Android) un acceso

móvil, la visualización de imágenes en vivo y la reproducción de grabaciones se efectúan mediante un procedimiento especial independiente de los

ajustes de grabación.

Plataforma abierta

El software

SMAVIA Recording Server

preinstalado está diseñado como plataforma abierta. En combinación con las licencias correspondientes se

pueden grabar

cámaras IP de terceros

(3rd Party IP cameras) con

detección de movimiento

y configurarlas mediante

protocolo ONVIF

1)

_.

El

DMS 2400

es un dispositivo autónomo y puede ser montado en un rack de 19“ mediante el soporte de 19“ adquirible opcionalmente.

grabación Panomera

®

_{autónomo hasta 24 canales IP plataforma abierta}

Características Hardware

Características SMAVIA Recording Server

■

_{Hardware de servidor de gran rendimiento con CPU Multi-Core}

■

_{Módulo Flash para el sistema operativo}

■

Apto hasta para 24 canales de vídeo SD, HD o megapíxel

■

_{Ampliación para}

_{funcionamiento híbrido}

_{hasta con 24 canales}

analógicos (opcional)

■

Soporta

una reproducción local

de una cámara

(analógica, SD-IP o HD-IP)

■

_Soporta

_{visualización local en vivo}

_{de cámaras analógicas, SD-IP y}

HD-IP en modo multipantalla

■

_{Alta velocidad de grabación gracias a componentes sintonizados}

entre sí

■

Funcionalidad de cambio fácil para discos duros

■

_{Licencias para la grabación de 8}

_{cámaras HD}

_o

Panomera

®

_Channels

_integradas

■

_{Licencia básica}

(basic license) para el acceso de un

SMAVIA Viewing Client

incluida

■

_{Conversión gratuita}

de la

licencia básica

a una

licencia concurrente

(floating license) en la adquisición de licencias de acceso adicionales

■

_{Licencia para la}

_{actualización del software SMAVIA}

_{para 12 meses}

integrada

■

Licencia para la

protección SEDOR

®

_{contra sabotaje de cámaras}

integrada

■

_{Licencia para la conexión a}

_{sistemas SNMP}

_integrada

■

Licencia para la

grabación de flujos de vídeo multicast

integrada

■

_{Licencia para la}

_{grabación en tiempo real}

_integrada

■

_{EdgeStorage&SmartBackfill}

_soportada

■

_{Escaneo de red (}

_{IP Finder}

_{) soportado}

■

_Grabación

de cámaras IP de

terceros

(3rd Party) con

detección de movimiento

(Motion Detection)

,

opcional

1) ■

_{Configuración}

_{de cámaras IP de}

_terceros

_{(3rd Party) vía}

protocolo ONVIF,

opcional

1)

■

_{BANK Package}

_según

_{DGUV Test}

_{(UVV-Kassen), opcional}

■

_PRemote-HD

_{en tiempo real, opcional}

■

Evaluación con

SMAVIA Viewing Client

o

SeMSy

®

_{vía Ethernet}

PRELOADED

Appliance

003777 DMS 2400

Appliance SMAVIA hasta para 24 canales IP,

SMAVIA Recording Server incluido (preinstalado) con licencias para 8 canales, sin HDD

(2)

DMS 2400

Appliance SMAVIA hasta para 24 canales IP, 2× 3,5“ HDD, 3UA

Licencias integradas SMAVIA Recording Server DLC - 8 Recording Channel

Licencia para el uso de 8 canales para la grabación de cámaras HD o Panomera®_Channels

DLC - 1 Basic Client Access

Licencia para el acceso de un SMAVIA Viewing Client a SMAVIA Recording Server (basic license)

DCP - Software Maintenance 12 Months

Licencia para la actualización del software SMAVIA para 12 meses

DLC - SEDOR® _{Camera Sabotage Protection}

Licencia para la detección y aviso de cubrimiento, desenfoque y rotación de cámaras

DLC - SNMP

Licencia para la integración en un sistema de gestión de aparatos SNMP centralizado

DLC - Multicast Recording

Licencia para la grabación de flujos de vídeo de cámaras IP Dallmeier que transmiten por multicast

DLC - Real-Time Recording

Licencia para la grabación en tiempo real en todos los canales IP (dependiendo de la cámara)

DLC - LocalViewing

Licencia para el uso del reproductor de vídeo integrado para la reproducción local de una cámara (analógica, SD-IP o HD-IP) y la visualización local en vivo de varias cámaras (analógica, SD-IP y HD-IP) en modo multipantalla

Licencias opcionales SMAVIA Recording Server (acceso) 003782 DLC - 1 Additional Client Access

Licencia para el acceso simultáneo de un SMAVIA Viewing Client adicional a SMAVIA Recording Server (floating license)

004068 DLC - 5 Additional Client Access

Licencia para el acceso simultáneo de cinco SMAVIA Viewing Clients adicionales a SMAVIA Recording Server (floating license)

004069 DLC - 10+ Additional Client Access (Unlimited)

Licencia para el acceso simultáneo de un número ilimitado de SMAVIA Viewing Clients a

SMAVIA Recording Server, dependiendo de la carga del sistema y ancho de banda (floating license)

Licencias opcionales SMAVIA Recording Server (canales HD) 003783 DLC - 1 Additional Recording Channel

Licencia para el uso de un canal adicional para la grabación de cámaras HD o Panomera®_Channels

003784 DLC - 2 Additional Recording Channel 003785 DLC - 4 Additional Recording Channel 003786 DLC - 8 Additional Recording Channel 004079 DLC - 12 Additional Recording Channel 004080 DLC - 16 Additional Recording Channel

Licencias opcionales SMAVIA Recording Server (canales 3rd party) 004412 DLC - 3rd Party Package for 1 IP Channel

Licencia para el uso de un canal HD existente para la grabación (permanente o detección de movimiento) de cámaras IP de terceros (3rd party)

004413 DLC - 3rd Party Package for 2 IP Channels 004414 DLC - 3rd Party Package for 4 IP Channels 004415 DLC - 3rd Party Package for 8 IP Channels 004416 DLC - 3rd Party Package for 12 IP Channels 004417 DLC - 3rd Party Package for 16 IP Channels 004418 DLC - 3rd Party Package for 24 IP Channels

(3)

DMS 2400

Appliance SMAVIA hasta para 24 canales IP, 2× 3,5“ HDD, 3UA

Licencias opcionales SMAVIA Recording Server (general) 003800 RAID 12)

Licencia para la grabación con RAID 1, requiere 2× HDDs de la misma capacidad (sólo ex fábrica)

003801 DLC - PRemote-HD

Licencia para la transmisión de vídeo SD y HD con ancho de banda bajo, incluyendo una licencia de acceso dedicada3)_{y la función para la transmisión bidireccional de audio}

(interfono) vía LAN/WAN

003803 DLC - ViProxy

Licencia para la conexión de una red físicamente separada para cámaras IP, incluyendo

gestión de derechos. En combinación con SeMSy®_{III se puede utilizar el streaming multicast también.}

003806 DLC - Audio Recording for All Analogue Channels

Licencia para el uso de grabaciones de audio en todos los canales analógicos (hardware 003815 y 003816 requerido)

003910 DLC - SATA OUT Interface

Licencia para el uso de la interfaz SATA con una ampliación de memoria externa DAS-4 Eco (sólo ex fábrica, hardware 003912 requerido)

004421 DLC - BANK Package

Licencia para el uso del módulo para la grabación según DGUV Test, supervisión de la actividad CA y transmisión de imágenes de referencia vía e-mail incluidas

004685 DLC - LAN Interface for Data Reception4)

Licencia para la recepción de datos de sistemas terceros a través de la interfaz de red, incluyendo conexión, almacenamiento y visualización de los datos con las grabaciones de vídeo.

005142 DLC - Ethernet I/O Interface for SMAVIA5)

Licencia para el uso de la interfaz de software para la conexión de interfaces Ethernet I/O

Mantenimiento y garantía

003793 DCP - Software Maintenance 12 Months

Licencia para la actualización del software SMAVIA para 12 meses adicionales

003794 DCP - 36 Months “Bring-in” Warranty

Extensión de la garantía “Bring-in” (excepto en los HDD) a un total de 36 meses

003797 DCP - 36 Months “Bring-in” Warranty and Software Maintenance

Extensión de la garantía “Bring-in” (excepto en los HDD) a un total de 36 meses, licencia para la actualización del software SMAVIA incluida

2) La configuración de RAID requiere una conexión a un SAI.

3) El primer cliente PRemote (master) recibe el control activo a través del flujo PRemote. Otros clientes PRemote (slaves) reciben el flujo de forma pasiva.

4) La versión actual soporta la conexión directa de sistemas cajeros AWEK y la conexión de sistemas cajeros, sistemas de control de accesos y cajeros automáticos de diferentes fabricantes a través del conversor de protocolo NPC II de NORMA systems.

(4)

DMS 2400

Appliance SMAVIA hasta para 24 canales IP, 2× 3,5“ HDD, 3UA

Opciones hardware

000178 Mounting of a HDD

Montaje de un HDD, prueba de función, prueba a largo plazo y prueba final, aceptación y autorización incluidas

000084 HDD 2000 GB, SATA, 3.5"

004551 HDD 4000 GB, SATA, 3.5"

005206 HDD 6000 GB, SATA, 3.5”

003816 Encoder Board for 8 Analogue Channels

Tarjeta de codificación para 8 canales de vídeo analógicos en funcionamiento híbrido, adaptador Audio IN incluido,

sin licencias de canal adicionales

003815 Mounting Kit for 24 Analogue Channels

Kit de ampliación para 24 canales analógicos, 1× panel BNC Video IN, 1× juego de cables coaxiales interno,

2× soportes de cable, módulo UTC-24 (sólo ex fábrica)

003814 RS485-Kit Full Duplex

Interfaz serial RS485 para la conexión y el control de cámaras PTZ analógicas de Dall -meier,

licencia DCCP incluida (sólo ex fábrica)

004429 DVD-RW Drive SATA (Teac)

Grabadora DVD-RW, SATA, Slimline, carga por bandeja (ex fábrica)

003877 DVD-RW Drive SATA (Teac) Retrofit Kit

Grabadora DVD-RW, SATA, Slimline, carga por bandeja (set de ampliación)

003912 SATA OUT for DMS 24006)

Interfaz SATA para la conexión de una ampliación de memoria DAS-4 Eco (sólo ex fábrica, licencia 003910 requerida)

000231 DAS-4 Eco

Ampliación de memoria externa, hasta 4× HDD, cable ODU incluido, sin HDD

004150 CVBS OUT for DMS 24006)

Salida de CVBS para la conexión de hasta 2 monitores analógicos, 2× BNC

001739 Remote Ethernet I/O Interface

Interfaz Ethernet I/O, 2× Ethernet, 6× contactos, 6× relés (MOXA ioLogik E1214)

(5)

DMS 2400

Appliance SMAVIA hasta para 24 canales IP, 2× 3,5“ HDD, 3UA

Especificaciones hardware

Componentes

CPU Multi-Core

RAM 4 GB

Módulo Flash 2 GB (sólo para sistema operativo)

Discos duros Máx. 2× 3,5" HDD (opcional)

Capacidad máx. de almacenamiento Actualmente hasta 12 TB (sin RAID)

Actualmente hasta 28 TB con DAS-4 Eco (sin RAID)

Ventilador 3× con adaptación automática de la velocidad de giro

Módulo de alimentación Integrado

Interfaces

Entradas de vídeo analógico 24× CVBS/BNC, con posibilidad de conexión en bucle (opcional, Mounting Kit 003815)

Salidas de vídeo 1× VGA (resolución 1920 × 1080)

1× DVI-D (resolución 1920 × 1080) 2× CVBS/BNC (opcional, Board 004150)

Entrada AUX / Line 1× conector Jack de 3,5 mm

Micrófono 1× conector Jack de 3,5 mm (para interfono, licencia 003801 requerida)

Salida de audio 1× conector Jack de 3,5 mm (para interfono, licencia 003801 requerida)

USB 8× USB 2.0 (7× en la parte trasera, 1× en la parte frontal)

Ethernet 1 RJ45, 10/100/1000 Mbps

Ethernet 2 RJ45, 10/100/1000 Mbps (opcional)

Protocolos de Ethernet IPv4, TCP, UDP, ARP, ICMP, DHCP, NTP, HTTP

Entradas de contacto 30×, con aislamiento galvánico, sólo para interruptor / pulsador (contacto seco), 4 funciones por contacto

Salidas de relé 5×, con aislamiento galvánico, máx. 12 V DC / 24 V AC / 0,5 A, 150 mOhm, normalmente abierto o normalmente cerrado

SATA 1× SATA OUT (opcional, hardware 003912 y licencia 003910 por DAS-4 Eco)

12 V DC OUT 1× conector hembra ODU

Serial 2× RS232

1× RS485 (opcional, RS485 Kit 003814)

PS/2 Ratón, teclado

Datos eléctricos

Alimentación eléctrica 115/230 V AC ±10%, 50/60 Hz

Consumo de potencia Máx. 145 W (funcionamiento sin tarjeta de codificación para canales analógicos)

Máx. 170 W (funcionamiento con 3 tarjetas de codificación para un total de 24 canales analógicos)

Potencia térmica Máx. 580 BTU/h

Datos mecánicos

Dimensiones (An × Al × P) Aprox. 425 × 130 × 446 mm con patas

Aprox. 425 × 122 × 446 mm sin patas

Peso Aprox. 12 kg con 2× HDD

Datos ambientales

Temperatura +5°C hasta +40°C

Temperatura recomendada +20°C hasta +25°C

Humedad 5 − 70% RH, sin condensación

Carga atmosférica Sin polvo

(6)

DMS 2400

Appliance SMAVIA hasta para 24 canales IP, 2× 3,5“ HDD, 3UA

Especificaciones software

Software

Sistema operativo Linux (propietario, hardened)

Aplicación SMAVIA Recording Server

Idioma de aplicación Inglés, alemán, francés, español, italiano (otros sobre pedido)

Software de gestión externo SMAVIA Viewing Client, SeMSy®_III

DMVC App (opcional, licencia PRemote-HD 003801 requerida)

Software de configuración externo PService

Rendimiento en combinación con DMS 2400

Canales Licencias para 8 canales integradas, ampliables hasta 24 canales

Cámaras soportadas Sistemas de sensores multifocales Panomera®_{de Dallmeier}

Cámaras IP Dallmeier vía TCP/DaVid (Dallmeier Video Protocol)

Cámaras IP de terceros (3rd Party) con streaming RTSP-Streaming vía UDP/RTP7)

Cámaras analógicas8)

Modo de pista Automático

Compresión de vídeo/audio H.264 / G.722.1

Resoluciones analógicas QCIF (176 × 144), CIF (352 × 288), DCIF (528 × 384), 2CIF (704 × 288), 4CIF (704 × 576)

Resoluciones SD-IP QCIF (176 × 144), CIF (352 × 288), Half D1 (352 × 576), 2CIF (704 × 288), 4CIF (704 × 576), D1 (720 × 576) Resoluciones HD-IP 720p (1280 × 720),SXGA (1280 × 960), 2 MP (1600 × 1200) 1080i (1920 × 1080), 1080p (1920 × 1080) Resoluciones megapíxeles 3 MP (2048 × 1536), 4 MP (2336 × 1744), 5 MP (2592 × 1944), hasta 8 MP

Tasa de imágenes por canal analógico 6,25 / 12,5 / 25 ips en CIF 6,25 / 12,5 ips en 4CIF

25 ips en 4CIF con combinación de 2 canales analógicos

Encoder Board 1 Encoder Board 2 Encoder Board 3 + licencias canales 9-16 + licencias canales 17-24 Canales analógicos utilizables 1, 3, 5, 7 9, 11, 13, 15 17, 19, 21, 23

Canales IP utilizables adicionalmente 2, 4, 6, 8 10, 12, 14, 16 18, 20, 22, 24

Tasa de imágenes por canal SD-IP 6,25 / 12,5 / 25 ips

Tasa de imágenes por canal HD-IP 6,25 / 12,5 / 25 ips

Tasa de imágenes por canal RTSP-IP Hasta 25 ips

Tasa máx. de bits totales Hasta 144 Mbps

Tasa de bits por canal analógico Hasta 2 Mbps

Tasa de bits por canal SD-IP Hasta 4 Mbps

Tasa de bits por canal HD-IP Hasta 6 Mbps

Tasa de bits por canal RTSP-IP Hasta 6 Mbps

Características

Control UTC Integrado (para cámaras analógicas de Dallmeier)

Zonas de privacidad Integradas (para cámaras analógicas, directamente en cámaras IP de Dallmeier)

DMVC Server Integrado (licencia PRemote-HD 003801 requerida)

7) Licencias opcionales requeridas: 3rd Party Package 004412 a 004418. Tenga en cuenta la Whitepaper SMAVIA & 3rd Party IP Cameras.

8) Componentes opcionales requeridos: Mounting Kit (003815), Encoder Board 1 a 3 (003816), licencias para los canales 9 a 24 9) Las indicaciones se refieren a una appliance totalmente equipada. Son precisas licencias opcionales.

Grabación

9)

Cámara IP

de terceros (3rd Party) de DallmeierCámara IP Cámaras analógicas

Protocolo de transporte RTP por UDP TCP CVBS

Protocolo de comunicación RTSP DaVid

--Control de grabación con temporizador integrado integrado integrado

Modo de grabación Permanente integrado integrado integrado

Modo de grabación Contacto integrado integrado integrado

Modo de grabación Movimiento integrado integrado integrado

Modo de grabación Movimiento/Contacto integrado integrado integrado

Conmutación del modo de grabación mediante

temporizador -- integrada integrada

Funciones

9)

Detección de movimiento integrada integrada integrada

SmartFinder integrado integrado integrado

Appliance como proxy de vídeo integrada integrada integrada

Appliance como streamer multicast integrada integrada integrada

PRemote-HD integrado integrado integrado

DMVC Server integrado integrado integrado

Control PTZ local integrado integrado integrado

Control PTZ con SMAVIA Viewing Client integrado integrado integrado

Configuración de cámara integrada integrada integrada

Bloquear la configuración de cámara -- integrada integrada

Grabación de audio -- integrada integrada

Grabación de flujos de vídeo multicast -- integrada

--EdgeStorage&SmartBackfill -- integrada

(7)

DMS 2400

Appliance SMAVIA hasta para 24 canales IP, 2× 3,5“ HDD, 3UA

Conexiones

El número de conexiones puede variar en función de la dotación y variante pedida.

La descripción siguiente se refiere a un aparato con dotación completa y conexiones opcionales.

A Entradas de contacto cámaras(1-6/7-12/13-18/19-24)

4× conectores Weidmüller, 8 pines, sólo para interruptor / pulsador (contacto seco) M Interfaz CVBS 2×BNC, 75 Ohm, 1 Vpp, misma señal que T2 (no activo sin T2)

B Interfaz serial COM 3

2× conectores Weidmüller 2 pines, 1×RS485 Full Duplex (opcional) N Conector Jack de 3,5 mm 3×, no activo

C Entradas de contacto global(1-6)

Conector Weidmüller, 8 pines, sólo para interruptor / pulsador (contacto seco) O Entrada de micrófono Conector Jack de 3,5 mm, rojo, 4,3 kOhm, 2,828 Vpp

D Ratón

PS/2, verde P Salida de audio Conector Jack de 3,5 mm, verde, 1 kOhm, 2,828 Vpp

E Teclado

PS/2, violeta Q Entrada AUX / Line Conector Jack de 3,5 mm, azul, 16 kOhm, 2,828 Vpp

F Salidas de relé (1-5)

Conector Weidmüller, 10 pines, máx. 12 V DC / 24 V AC / 0,5 A, 150 mOhm R Interfaz serial COM 2 D-SUB, 9 pines, 1×RS232

G Entradas de vídeo (1-24)

BNC, 75 Ohm, 1 Vpp, con posibilidad de conexión en bucle, CVBS (opcional)

S Salidas de vídeo DVI

Dual-Link (24 + 5), DVI-D, 1920 × 1080 (no apto para adaptador VGA)

H Salida de vídeo

Mini-D-SUB, 15 pines, 1920 × 1080 T1 Interfaz SATA

10)

SATA OUT (opcional, por DAS-4 Eco)

I Interfaz serial COM 1

D-SUB, 9 pines, 1×RS232 T2 Interfaz CVBS

10)

2× BNC, 75 Ohm, 1 Vpp (optional, para monitores analógicos)

J Interfaz Ethernet 2

RJ45, 10/100/1000 Mbps (opcional) U Entradas de Audio para cámaras analógicas (1-8/9-16/17-24) D-SUB, 15 pines, 1 kOhm, 2,828 Vpp (para cable adaptador D-SUB / RCA)

K Interfaz Ethernet 1

RJ45, 10/100/1000 Mbps V Salida 12Conector hembra ODU, 2 pines, 12 V DC (por DAS-4 Eco)V DC

L Interfaz USB

7× USB 2.0, tipo A W Conexión a la red eléctrica Conector macho IEC C14, 115/230 V AC ±10%, 50/60 Hz

X Interruptor de alimentación 446 mm 425 mm 122 mm

Dimensiones

424 mm 133 mm 431 mm 427 mm 95 mm 38 mm

10) CVBS OUT for DMS 2400 (004150) y SATA-OUT Kit / DAS-4 Eco (003912 / 000231) no se puede utilizar en combinación.
