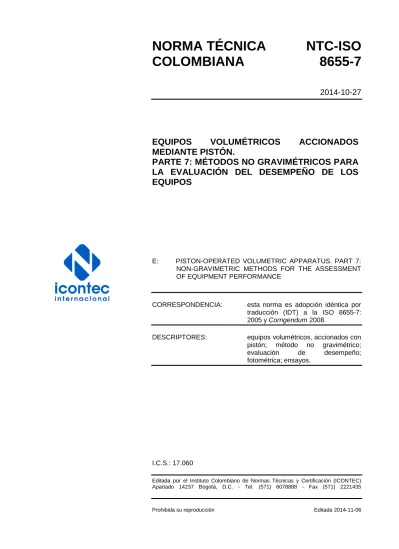

NORMA TÉCNICA
NTC-ISO
COLOMBIANA
8655-7
2014-10-27
EQUIPOS
VOLUMÉTRICOS
ACCIONADOS
MEDIANTE PISTÓN.
PARTE 7: MÉTODOS NO GRAVIMÉTRICOS PARA
LA EVALUACIÓN DEL DESEMPEÑO DE LOS
EQUIPOS
E: PISTON-OPERATED VOLUMETRIC APPARATUS. PART 7: NON-GRAVIMETRIC METHODS FOR THE ASSESSMENT OF EQUIPMENT PERFORMANCE
CORRESPONDENCIA: esta norma es adopción idéntica por traducción (IDT) a la ISO 8655-7: 2005 y Corrigendum 2008.
DESCRIPTORES: equipos volumétricos, accionados con pistón; método no gravimétrico; evaluación de desempeño; fotométrica; ensayos.
I.C.S.: 17.060
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La norma NTC-ISO 8655-7 fue ratificada por el Consejo Directivo de 2014-10-27.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 02 Metrología.
BELCORP S.A.
BTP MEDIDORES Y ACCESORIOS S.A. EMPRESA DE LICORES DE CUNDINAMARCA
HIDROMETRICA S.A.
INDUSTRIAS SCHMETTERLING S.A.S. INGEMET S.A.S.
INSTITUTO NACIONAL DE METROLOGIA
METROCAL LTDA. METROLABOR LTDA. ORGANISMO NACIONAL DE ACREDITACIÓN -ONAC- PROASEM S.A. SOANSES LTDA. TEAM FOODS S.A.
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
A´SELLASEG INGENIERÍA LTDA.
ACEITES Y GRASAS VEGETALES S.A. -ACEGRASAS, TEAM FOOD-
ADMECOL LTDA.
ALCANOS DE COLOMBIA S.A. E.S.P. ALPINA PRODUCTOS ALIMENTICIOS S.A. AMG E.U.
AQUIPET LTDA.
ASMECON Y/O JOSÉ MÁRLON VEGA TORRES
ASOCIACIÓN COLOMBIANA DE PRODUCTORES DE CONCRETO
ASOCIACIÓN COLOMBIANA DEL PESAJE -ASOPESAJE-
ASOCIACIÓN GREMIAL COLOMBIANA DE
COMERCIALIZADORES DE GAS
ASOCIACIÓN NACIONAL DE CENTROS DE DIAGNÓSTICO AUTOMOTOR -ASO-CDA-
AUDIFARMA S.A.
AVE COLOMBIANA LTDA.
BÁSCULAS PROMETÁLICOS S.A. C.I. AZÚCARES Y MIELES S.A.
CAJA DE COMPENSACIÓN FAMILIAR COMPENSAR
CAJA DE COMPENSACIÓN FAMILIAR DE RISARALDA
CÁLCULO Y CONSTRUCCIONES E.U. CENTRAGAS S.C.A.
CENTRORIENTE S.A. CHALLENGER S.A.
CIBA ESPECIALIDADES QUÍMICAS S.A. COATS CADENA S.A.
COLGATE PALMOLIVE CÍA.
COMPAÑÍA COLOMBIANA DE CERÁMICAS S.A.
COMPAÑÍA COLOMBIANA DE CLINKER S.A. CORONA
CORPOICA
DISTRIBUCIONES, IMPORTACIONES Y REPRESENTACIONES LTDA.
ECOPETROL S.A.
EMPRESA COLOMBIANA DE CABLES S.A. EMPRESA COLOMBIANA DE GAS -ECOGAS- EMPRESA COLOMBIANA DE SOPLADO E INYECCIÓN -ECS S.A.
EMPRESA DE ACUEDUCTO Y ALCANTARILLADO DE BOGOTÁ E.S.P. ENGICAST LTDA.
EPM BOGOTÁ S.A. E.S.P.
EQUIPOS Y CONTROLES INDUSTRIALES S.A.
ESCOBAR & MARTÍNEZ S.A.
ESCUELA COLOMBIANA DE INGENIERÍA ETERNA S.A.
EXTRUSIONES SCHULER LTDA.
FÁBRICA COLOMBIANA DE EXTINTORES MORENO Y ASOCIADOS LTDA.
FEDERACIÓN NACIONAL DE COMERCIANTES - FENALCO BOGOTÁ FERTIABONOS S.A.
FF SOLUCIONES
FRIGORÍFICO GUADALUPE S.A. FUNDACIÓN VALLE DEL LILI GASEOSAS POSADA TOBÓN S.A.
GASES DE BOYACÁ Y SANTANDER S.A. GRUPO ZAMBRANO S.A.
GUILLERMO POMBO & CÍA. E.U.
HOSPITAL SAN VICENTE ESE DE MONTENEGRO
HUNTSMAN COLOMBIA LTDA. IGNACIO GÓMEZ IHM S.A.
IMPLEMENTOS Y PRODUCTOS TÉCNICOS LTDA.
INCOLBESTOS S.A.
INDUSTRIA COLOMBIANA DE LLANTAS S.A. INDUSTRIA LICORERA DEL CAUCA INDUSTRIA PARA LABORATORIOS S.A. INDUSTRIAL DE TINTAS LTDA. -INDUSTINTAS-
INSTITUTO COLOMBIANO DE PRODUCTORES DE CEMENTO
INTERTEK CALEB BRETT COLOMBIA S.A. LABORATORIO DE METROLOGÍA ICOB LTDA.
LABORATORIOS DE METROLOGÍA SIGMA EU
MATRICES TROQUELES Y MOLDES CÍA. LTDA.
METROLOGÍA Y CALIBRACIÓN METROCAL LTDA.
MULTIDIMENSIONALES S.A. OCCIDENTAL DE COLOMBIA -OXY-
PHILIPS COLOMBIANA DE COMERCIALIZACIÓN S.A.
PICCOLINNI AROMAS Y SABORES LTDA. PINTUCO
PINZUAR LTDA.
PRODUCTOS ALIMENTICIOS DORIA S.A. PROFESIONALES CONTABLES EN ASESORÍA EMPRESARIAL Y DE INGENIERÍA LTDA. -PROASEM LTDA.- PROFESIONALES DE LA SALUD S.A. PROGEN PRODUCCIONES GENERALES S.A.
PROMIGAS S.A. E.S.P. PROQUINAL S.A.
PURIFICACIÓN Y ANÁLISIS DE FLUÍDOS LTDA.
RECTICAR & CÍA. S. EN C. SAYBOLT
SERVICIO NACIONAL DE APRENDIZAJE - SENA - REGIONAL BOGOTÁ
SHELL COLOMBIA S.A.
SOCIEDAD ANDINA DE SERVICIOS ESPECIALIZADOS LTDA. -SOANSES- STARTECH LTDA. SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO -SIC- SUPERPOLO S.A. SYNTOFARMA S.A. TECNICONTROL S.A.
TERMOMETRÍA COLOMBIANA S.A. TERPEL S.A.
TEXTILES SWANTEX S.A.
TOP SUELOS INGENIERÍA LTDA.
TRANSPORTADORA DE GAS DEL INTERIOR S.A. E.S.P.
UNILEVER ANDINA COLOMBIA LTDA. UNIVERSIDAD DEL VALLE
UNIVERSIDAD ESCUELA DE ADMINISTRACIÓN Y FINANZAS
UNIVERSIDAD MANUELA BELTRÁN - LABORATORIO DE IDENTIFICACIÓN HUMANA
UNIVERSIDAD NACIONAL DE COLOMBIA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC-ISO 8655-7
RESUMEN
CONTENIDO
Página
INTRODUCCIÓN ... 1
1. OBJETO Y CAMPO DE APLICACIÓN ... 2
2. REFERENCIAS NORMATIVAS ... 3
3. TÉRMINOS Y DEFINICIONES ... 4
4. PRINCIPIO DEL MÉTODO ... 4
4.1 MÉTODO FOTOMÉTRICO ... 4
4.2 MÉTODO DE TITULACIÓN ... 4
5. REACTIVOS ... 5
5.1 REACTIVOS PARA EL MÉTODO FOTOMÉTRICO ... 5
5.2 REACTIVOS PARA EL MÉTODO DE TITULACIÓN ... 6
6. EQUIPOS ... 6 6.1 MÉTODO FOTOMÉTRICO ... 6 6.2 MÉTODO DE TITULACIÓN ... 7 7. CONDICIONES DE ENSAYO ... 7 8. PROCEDIMIENTO ... 8 8.1 GENERALIDADES ... 8 8.2 MÉTODO FOTOMÉTRICO ... 8
NORMA TÉCNICA COLOMBIANA
NTC-ISO 8655-7
RESUMEN
Página
8.3 MÉTODO DE TITULACIÓN ... 8
9. CÁLCULOS ... 9
10. INFORME DEL ENSAYO ... 9
ANEXOS
ANEXO A (Informativo)
EJEMPLO 1 PARA EL MÉTODO DE ENSAYO FOTOMÉTRICO ... 10 ANEXO B (Informativo)
EJEMPLO 2 PARA EL MÉTODO DE ENSAYO FOTOMÉTRICO ... 16 ANEXO C (Informativo)
EJEMPLO PARA EL MÉTODO DE ENSAYO DE TITULACIÓN... 21 ANEXO D (Informativo)
BIBLIOGRAFÍA ... 25
DOCUMENTO DE REFERENCIA ... 26
NORMA TÉCNICA COLOMBIANA
NTC-ISO 8655-7
RESUMEN
1 de 26
EQUIPOS VOLUMÉTRICOS ACCIONADOS MEDIANTE PISTÓN. PARTE 7: MÉTODOS NO GRAVIMÉTRICOS PARA LA EVALUACIÓN DEL DESEMPEÑO DE LOS EQUIPOS
INTRODUCCIÓN
La serie de normas NTC-ISO 8655 fue desarrollada con el fin de especificar los diferentes tipos de equipos volumétricos accionados mediante pistón y suministrar un método de referencia y métodos de ensayo alternativos para verificar sus características, cubriendo el intervalo de volumen típico desde:
- los dispositivos de pipeteado manuales más pequeños, por ejemplo, de 1 l, hasta; - los instrumentos de laboratorio dispensadores de volumen más grandes, por ejemplo
de 100 ml.
La NTC-ISO 8655-1 proporciona los requisitos generales y la terminología. Los intervalos volumétricos detallados para cada tipo de aparato especificados en la serie ISO 8655 se indican en las tablas apropiadas del error máximo permisible, es decir, para pipetas tipo pistón (véase la NTC-ISO 8655-2), para buretas tipo pistón (véase la NTC-ISO 8655-3), para dilutores (véase la NTC-ISO 8655-4) y para dispensadores (véase la NTC-ISO 8655-5).
La NTC-ISO 8655-6 es el método de referencia para el ensayo tipo y el ensayo de conformidad. Es gravimétrico y contiene las instrucciones precisas diseñadas para limitar la variación en el procedimiento y, por tanto, las fuentes potenciales de error, una necesidad para los ensayos tipo y de conformidad.
Los métodos fotométrico y de titulación descritos en esta parte de la NTC-ISO 8655, se indican deliberadamente mediante esquemas del método (véanse los ejemplos en los anexos informativos), de tal forma que los laboratorios individuales que tengan sus propios equipos disponibles, y trabajen con requisitos de incertidumbre diferentes, puedan adaptar estos métodos o el método gravimétrico de acuerdo a su conveniencia. Si los laboratorios operan bajo el régimen de la serie de Normas ISO 9000, o tienen la acreditación correspondiente a la NTC-ISO 17025, los métodos adaptados individualmente deben estar validados para dar resultados equivalentes a aquellos proporcionados por el método gravimétrico especificado en la NTC-ISO 8655-6.
Esta parte de la NTC-ISO 8655 es aplicable a los siguientes tipos de ensayos:
- de equipos volumétricos accionados mediante pistón para fines distintos del ensayo tipo o ensayo de conformidad que sea requerido antes de las declaraciones o certificación de conformidad;
NORMA TÉCNICA COLOMBIANA
NTC-ISO 8655-7
RESUMEN
2
- en las instalaciones de uso, donde no haya una balanza adecuada o equipos que permitan realizar el método de referencia indicado en la NTC-ISO 8655-6, que puedan tener a su disposición un fotómetro o titulador automático adecuado.
Como los usuarios han expresado el deseo de tener disponibles ensayos alternativos, se dan las siguientes observaciones para ayudarles en la selección de los métodos de ensayo más apropiados para sus fines.
a) Método gravimétrico: Los valores de incertidumbre pueden incrementarse a volúmenes significativamente por debajo de 1 l, debido al incremento de la incertidumbre de la balanza, especialmente en áreas de baja humedad (donde hay un incremento del riesgo de evaporación) y debido a los efectos de la electricidad estática. Estos efectos se compensan mediante el diseño cuidadoso del método de ensayo especificado en la NTC-ISO 8655-6, que se aplica a los intervalos de volumen especificados en las normas NTC-ISO 8655-2 a la NTC-ISO 8655-5.
b) Método fotométrico: Este puede ser el método elegido por los laboratorios que tengan un fotómetro UV/VIS de longitud de onda y ancho de banda adecuados. La incertidumbre con este método tiende a disminuir cuando disminuyen los volúmenes de ensayo, y puede ser reducida posteriormente si los volúmenes utilizados en las etapas de dilución para la preparación de los patrones de comparación, utilizan equipos de vidrio de laboratorio de capacidad mayor clase A (por ejemplo, 100 ml de solución reveladora de color diluida a 1 000 ml puede llevar a incertidumbres más bajas que 10 ml diluidos a 100 ml).
c) Método de titulación: Este puede ser el método elegido por un laboratorio que ya tenga un titulador con las propiedades especificadas en los numerales 6.2 y C.4.1 del Anexo C. El método es más adecuado para los ensayos de equipos accionados mediante pistón que trabajen en el intervalo de volumen por encima de 500 l. De nuevo, la incertidumbre puede reducirse si se utilizan equipos de vidrio de laboratorio de capacidad mayor clase A y se utilizan pesos mayores de los reactivos sólidos para preparar las soluciones patrón.
Si se adapta cualquiera de estos métodos, la incertidumbre de medición expandida necesita ser estimada para permitir la comparación con el método de referencia. En cualquier caso, los usuarios determinarán que la incertidumbre del método elegido es la adecuada para los usos previstos.
Los ensayos especificados en la serie de normas NTC-ISO 8655 están destinados a realizarse por personal capacitado.
ADVERTENCIA El uso de esta parte de la NTC-ISO 8655 puede implicar materiales, operaciones y equipos peligrosos. Esta norma no pretende tratar todos los problemas de seguridad asociados con su uso. Es responsabilidad del usuario de esta parte de la NTC-ISO 8655 establecer las prácticas de seguridad e higiene adecuadas y determinar la aplicabilidad de las limitaciones reglamentarias antes de su uso.
1. OBJETO Y CAMPO DE APLICACIÓN
Esta parte de la NTC-ISO 8655 especifica la determinación fotométrica y de titulación de los errores de medición de los equipos volumétricos operados mediante pistón. Los ensayos son aplicables a sistemas completos que comprendan los equipos básicos y todas las partes seleccionadas para el uso con los equipos, desechables o reutilizables, involucradas en la medición mediante procesos de suministro
