Contrato 270 de 2008

(1)

Sitio:

1. Idenficación Cliente / Proyecto Sitio:

Fecha de Visita: Visita realizada por:

2. Descripción del sitio

Tipo de sitio X Rural Posible contacto en el sitio

Coordenadas geográficas del sitio (En la cara A de la torre)

Acceso al sitio Tracto camión Camión X Campero A pie

Otros:

Ubicación zona descargue X Existente

Distancia: Estación - Z. Descargue 1m

Permisos para ingresar al sitio X Necesario ¿De quién? Alcaldía municipal

Horario permitido de trabajo Lunes a Sabado de 8:00 a.m. - 6:00 p.m.

Obstáculos próximos Vegetación Edificación X Otros:

Altura y detalles obstáculos próximos

Vigilancia X Si

Estado puerta de acceso X Bueno Malo

Descripción puerta de acceso Metal

Ventanas Si X No Bueno Malo

Cerramiento de la estación Si X No

Dimensiones N/E Tipo de cerramiento (malla, etc)) N/E

No Necesario

torres

Hay torres de otros operadores cerca.

Condiciones de seguridad

No Descripción de acceso al sitio

Estado y recomendaciones Vías de Acceso

Saliendo de Belén de Umbría por la vía que conduce a la vereda “canta monos”, en donde se desvía hacia la estación de RTVC por un tramo de aproximadamente 4 km en muy malas condiciones.

El ultimo tramo (4 km) esta en muy malas condiciones. Necesita mantenimiento.

No Existente 01/02/2009

Ing. Joaquín Sánchez. Belen de Umbría

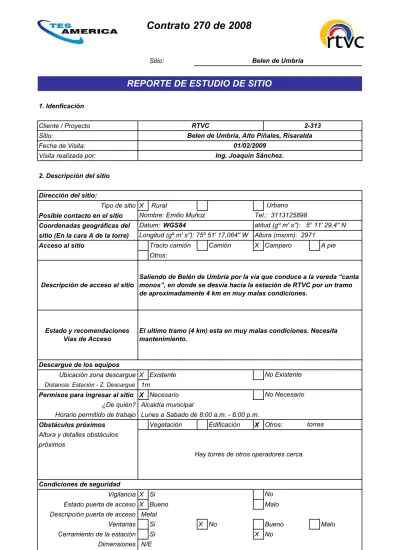

REPORTE DE ESTUDIO DE SITIO

Belen de Umbría, Alto Piñales, Risaralda

RTVC 2-313

Dirección del sitio:

Descargue de los equipos

Urbano Tel.: 3113125898 Nombre: Emilio Muñoz

Datum: WGS84

Longitud (gº m' s''): 75º 51' 17,064'' W

atitud (gº m' s''): 5° 11' 29,4'' N Altura (msnm): 2971

(2)

Estado Existente X

Tipo de Sist. Comunicación Celular Radio Trunking

Línea telefónica (fija / inalámbrica) Otro (¿Cuál?):

Facilidades de comunicación para coordinación y/o reporte de fallas

No existe

En el sitio hay varias torres además de la de RTVC. Están:

- RCN y Caracol T.V. - Telecom

- Movistar - Comcel

La casa donde estan alojados los equipos pertenece a la alcaldía, la familia que cuida el sitio viven alli desde hace 18 años.

El sitio es alto, tiene excelente cubrimiento. La casa fue dividida para colocar los transmisores de RCN y Caracol.

El sitio esta en buen estado y cuenta con un buen sistema de energía eléctrica. Comentarios del sitio

(3)

(4)

2.2. Diagrama localización General (Torres, caseta de equipos, caseta de energía, caseta vigilantes, ubicación generador, acometida eléctrica AC / DC, escalerillas, barrajes de tierra, cerramiento (si es posibles), torres en las vecindades, mayores obstáculos, ubicación estación canales privados)

Casa De Equipos Telecom Cuarto De Equipos Rtvc Casa Custodia Estacion Rcn/Caracol Rtvc 1 2 .3 0 5.30 0 .9 0 Torre De Rcn/Caracol Rtvc 1 .3 5 4₅ ° N Casa De Equipos Telecom Emisora Privada 3 .6 0 Cuarto De Equipos Rtvc Casa Custodia Estacion Rcn/Caracol Rtvc 2.10 1 2 .3 0 5.30 12 .7₀ Ø_3.70 0 .9 0 Torre De Rcn/Caracol Rtvc Planta Comcel ACPM 1 .3 5 0 .5 0 0.50 Cara D Cara B C a ra C C a ra A 1 2 3 4 Torre Rtvc

(5)

3. Detalles de la(s) torre(s)

Tipo de torre X Existente No Existente

Torre Autosoportada X Templeteada (Riendada)

Monopolo Mástil

De Concreto Otro

Base X Cuadrada Trinagular Tubular

Localización X Piso Terraza

Pintura Buena X Mala

Corrosión X Existente No Existente

Condición de las bases Buena Mala X Regular

Luces de obstrucción X Existente No Existente

Estado X En servicio No operativas

Sistema pararrayos (SP) X Existente No Existente

El SP es aislado de otras tierras Si X No

Equipamientos de seguridad Escalera Guarda Cuerpos

Línea de vida X No Existente

Torre Nº1

Característica de la torre

Línea de vida X No Existente

Sistema de puesta a tierra X Existente No Existente

Cualidad X Bueno Regular Malo

Medida de tierra (resistencia) 0,36 Ohmios

Altura de la torre Altura total (m): 22

Facilidades de extensión vertical Si X No

Dirección de las caras de la torre (Especificar los ángulos que corresponden a la dirección perpendicular a cada cara. En la línea sobre cada cara, especificar

el azimut respecto al norte) Azimut cara A 45°

(6)

Torre Nº

Vértice (1, 2, 3, 4) o Cara (A,B,C,D)

Altura Central Espacio total Torre Nº

Altura Central Espacio total

Espacio disponible para nuevos sistemas

1 Torre Nº

A Vértice (1, 2, 3, 4) o Cara (A,B,C,D)

14,5m Altura Central

5m Espacio total

1 Torre Nº

A, B, C, D, 1, 2, 3 ,4 Vértice (1, 2, 3, 4) o Cara (A,B,C,D)

6m Altura Central

8m Espacio total

Torre Nº

Espacio total Comentarios de las torres

Altura Central

(7)

Vértice (1, 2, 3, Altura Tipo (Grid, Dimensiones Tipo de

o 4) o cara Direccion Acimut Central Yagi, Panel o diametro servicio

(A, B, C, o D) (º) (m) Parabola, etc) (m) (TV, FM, uW)

A Nor - oriente 60 20 Panel UHF 1,2 x 0,5 T.V.

C Sur 180 20 Panel UHF 1,2 x 0,5 T.V.

D occidente 320 20 Panel UHF 1,2 x 0,5 T.V.

2 Nor - oriente 60 18 Panel 1,2 x 1 T.V.

3 Sur 180 18 Panel 1,2 x 1 T.V.

4 occidente 320 18 Panel 1,2 x 1 T.V.

A Nor - oriente 60 16 yagi 2,2 T.V.

C Sur 180 16 yagi 2,2 T.V.

D occidente 320 16 yagi 2,2 T.V.

3 Sur 180 14 yagi 2,2 F/S

A Nor - oriente 60 11 Panel 1,2 x 0,5 T.V. (telecafé)

D Occidente 320 11 Panel 1,2 x 0,5 T.V. (telecafé)

3 Sur 180 11 Yagi 3 T.V. (telecafé)

2 oriente 100 9,5 yagi 3 T.V.

(8)

3.2 Diagrama de Torre (Vistas de la Torre, Antenas existentes) 12 14 16 18 20 22 W : 1.2m L : 0.5m H : 20m Az: 60° Ts: T.V. W : 1.2m L : 0.5m H : 20m Az: 180° Ts: T.V. W : 1.2m L : 0.5m H : 20m Az: 320° Ts: T.V. W : 1.2m L : 1m H : 18m Az: 60° Ts: T.V. W : 1.2m L : 1m H : 18m Az: 60° Ts: T.V. W : 1.2m L : 1m H : 18m Az: 180° Ts: T.V. W : 1.2m L : 1m H : 18m Az: 180° Ts: T.V. W : 1.2m L : 1m H : 18m Az: 320° Ts: T.V. W : 1.2m L : 1m H : 18m Az: 320° Ts: T.V. H : 16m Az: 60° Ts: T.V. H : 16m Az: 180° Ts: T.V. H : 16m Az: 320° Ts: T.V. H : 14m Az: 180° Ts: F/S H : 14m Az: 180° Ts: F/S W : 1.2m L : 0.5m H : 11m Az: 60° W : 1.2m L : 0.5m H : 11m Az: 320° H : 11m 1 2 3 4 Cara A Cara B Cara C Cara D 0 2 4 6 8 10 12 14 16 18 20 22 2 1 3 2 4 3 1 4 W : 1.2m L : 0.5m H : 20m Az: 60° Ts: T.V. W : 1.2m L : 0.5m H : 20m Az: 180° Ts: T.V. W : 1.2m L : 0.5m H : 20m Az: 320° Ts: T.V. W : 1.2m L : 1m H : 18m Az: 60° Ts: T.V. W : 1.2m L : 1m H : 18m Az: 60° Ts: T.V. W : 1.2m L : 1m H : 18m Az: 180° Ts: T.V. W : 1.2m L : 1m H : 18m Az: 180° Ts: T.V. W : 1.2m L : 1m H : 18m Az: 320° Ts: T.V. W : 1.2m L : 1m H : 18m Az: 320° Ts: T.V. H : 16m Az: 60° Ts: T.V. H : 16m Az: 180° Ts: T.V. H : 16m Az: 320° Ts: T.V. H : 14m Az: 180° Ts: F/S H : 14m Az: 180° Ts: F/S W : 1.2m L : 0.5m H : 11m Az: 60° Ts: T.V. (telecafé) W : 1.2m L : 0.5m H : 11m Az: 320° Ts: T.V. (telecafé) H : 11m Az: 180° Ts: T.V. (telecafé) H : 11m Az: 180° Ts: T.V. (telecafé) H : 9.5m Az: 100° Ts: T.V. H : 9.5m Az: 100° Ts: T.V. 45°

(9)

4. Edificación y cuarto de equipos 4.1 Edificación

Edificio X Existente No Existente

Número de pisos: 1

Impermeabilización X Existente No Existente

Se requiere mantenimiento

Pisos Interiores Cualidad X Bueno Regular Malo

Pintura Exterior Cualidad X Bueno Regular Malo

Pintura Interior Cualidad X Bueno Regular Malo

Pararrayos Estado Existente X No Existente Ubicación

Cualidad Bueno Regular Malo

Iluminación Externa

Estado X Existente Insuficiente No Existente

Se requiere luz adicional Si X No

Escalerilla externa

Distancia Escalerilla Vertical - Borde torre (m) no hay Distancia Torre - Salón de equipos (m) 3,6m

Ancho de la escalerilla (cm) no hay

4.2 Salón de Equipos

Tipo de salón X Concreto Shelter Bastidor Outdoor

Otro:

Tipo de acceso Escotilla X Puerta Escalera

Otro: Dimensiones del acceso 0,82m x 1,9m

Como se mencionó tanto la casa como el terreno pertenecen al municipio, el salón de equipos fue dividido para colocar equipos de RCN y Caracol. La edificación se encuentra en buenas condiciones pues la alcaldía y los canales privados le han hecho mantenimiento.

Analizar la posibilidad de ampliación de las estaciones de la Red Primaria, describiendo

el levantamiento de área física, donde se contemple el crecimiento de las mismas o la

inclusión de nuevos equipos (ÉSTAS ÁREAS DEBEN QUEDAR REFLEJADAS

EN EL DIAGRAMA DE LOCALIZACIÓN GRAL O SALÓN DE EQUIPOS)

El salón donde están los equipos de RTVC y telecafé es

pequeño. El salón de equipos se puede ampliar o reacomodar los equipos de telecafé.

Comentarios de la edificación

(10)

Falso Piso Existente X No Existente

Falso Techo Existente X No Existente

Dimensión de la sala Altura (m): 2.2 Ancho (m): 2,73 Longitud (m): 5

Área disponible para instalación (m2): Ancho escalerilla interna (cm)

Estado Existente Insuficiente X No Existente

Se requiere luz adicional X Si No

Extintor Existente X No Existente

Ubicación

Estado Existente Insuficiente X No Existente

Contenido con Vigencia Si No

Sistema de puesta a tierra X Existente No Existente

Condiciones de ventilación Climatización X Ventilación Nada

Marca y modelo aire acondicionado Extractores Área del cuarto a enfriar (m2) 13,6 Temperatura y humedad relativa

Botiquín Primeros Auxilios

Salón de equipos en buen estado, es pequeño. Actualmente hay 4 transmisores, para colocar mas equipos es necesario ampliar. Los extractores funcionan bien.

12:53 Humedad Relativa (%) 81 81 85 20 Hora (formato 24h) 12:49 12:50 Temperatura (ºC) 24 20 82

Datos del entorno

Iluminación Interna

30

4

Comentarios del Cuarto de Equipos

14:24 89 23

KIT de seguridad

13:52 86 23

21 13:01

(11)

4.3. Diagrama Salón de Equipos (Elementos existentes: equipos, planta de emergencia, tablero de distribución AC, recorrido cable alimentación AC y DC, barrajes de tierra, pasamuros, escalerillas, accesos, cerramientos, cada uno con sus respectivas dimensiones)

Puerta de Madera Pintada De Blanco 1 .0 0 0 .5 0 0.8 9 Puerta De Acceso 5.00 2 .7 3 0 .9 0 1.00 0 .9 0 0.58 0.60 0 .9 3 0.58 0.58 0.55 0.58 0 .6 0 0 .8 0 0 .9 0 T e le ca fe R a ck _Rack R a ck Puerta de Madera Pintada De Blanco 1 .0 0 0 .5 0 0.8 9 C h : 4 0 C h : _ C h : 6 Rack De Receptores Satelitales

4

5 °

N Puerta De Acceso 5.00 2 .7 3 0 .9 0 1.00 0 .9 0 0.58 0.60 0 .9 3 0.58 0.58 0.55 0.58 0 .6 0 0 .8 0 0 .9 0 T e le ca fe R a ck _Rack R a ck

(12)

5. Equipos sistemas de televisión

Transmisor principal CADENA UNO (PC1)

Tecnología X Estado Sólido Tubos

Tipo de amplificación X Común Separada

Tipo de refrigeración X Aire Agua

Excitado tipo Doble Si X No

Fecha de instalación

Soporta actualización a tecnología digital Si X No

Medidas

Potencia de Video (W) Directa: 150 Reflejada: N/D

Potencia de Audio (W) Directa: 150 Reflejada: N/D

Rejección sobre la carga (W) Posición de los comandos

Selección del excitador Existe X No existe

Excitador en servicio X A B

Parámetros Transmisores Potencia de Video Directa (W) Potencia de Video Reflejada (W) Potencia de Audio Directa (W) Potencia de Audio Reflejada (W) Fuente 1 Voltaje (V) Corriente (A) Fuente 2 Voltaje (V) Corriente (A)

Relación de Alarmas transmisores

X Todas apagadas Todas apagadas

¿Hay alguna activa? ¿Hay alguna activa?

¿Cuales? ¿Cuales?

Regulador Externo de transmisores

(Revisar el estado de las protecciones X Existente Existente

de entrada) No existente X No existente

(La tensión de salida debe medirse) X Funciona Funciona

No Funciona No Funciona Transmisores 4,9 - 23,2 - 14,6 - -14,7 N/A N/D N/A N/D 82 - 88 (CH 6) N/D N/A N/D N/A

Panel de alarmas y medidas

N/D N/A

N/A Frecuencia de Operación (MHz):

Marca: Screen Service Serie: 9929-01373 Potencia (kW): Modelo: SCA 100 F 0.100 150 Transmisor A N/D N/A N/D N/A N/A Transmisor B Transmisor A Transmisor B Transmisor B Transmisor A

(13)

Parámetros Excitadores (Thompson) +28V +28V Fuente A +28V Fuente B Modulador de FI Modulador de Sonido Corrector de FI Oscilador Local Preamplificador de Video Relación de Alarmas Excitadores

¿Cuales? ¿Cuales?

Conmutador Tx Principal / Tx Reserva Existe X No existe

Manual Automático

Offset de presición Funciona X No Funciona

Distribuidor de Video Existente X No existente

Trueline Existente X No Existente

Carga Fantasma Existente X No Existente

Medidas de Potencia

Pot. de video con la señal de negro

Con excitador A (W) 40 66,6

Con excitador B (W) N/A N/A

Pot. de audio con tono de 1000 ciclos Con excitador A (W)

Con excitador B (W)

Estado General Bueno X Regular

Malo Otro:

¿Porqué?

Transmisor principal SEÑAL COLOMBIA

(PSC) Serie: 9929 01382 Modelo: SCT 100UB / SCA 201 UB

626 - 632 (CH 40)

Potencia (kW): 0.200

N/D Frecuencia de Operación (MHz):

N/A

Marca: Screen Service Modelo: SCS552

Serie: 9929 01337 Fecha Instal: 1999

N/A N/A N/A N/A N/A Excitador A Excitador B N/A N/A N/A N/A

Esta funcionando al 60% de su potencia nominal. Se debe ajustar su potencia.

N/A N/A

Excitador A Excitador B

N/A N/A

Marca: Screen Service

Estado: Marca: N/D N/A RMS: RMS: PICO: PICO:

(14)

Medidas

Potencia de Video (W) Directa: 23,1 Reflejada: 0

Potencia de Audio (W) Directa: N/D Reflejada: N/D

Excitador en servicio X A B

¿Cuales? ¿Cuales?

No Funciona No Funciona

Linea coaxial de 1/2 y 35 m Parámetros Excitadores

Potencia de Video Directa (W) Potencia de Audio Directa (mW) Nivel de audio de entrada (V) Desviación de sonido (kHz) Nivel de video de entrada (mV)

N/A 5 - 23,5 - 14,6 - -14,6 N/A N/A Modelo: TS75/1G Modelo: N/A N/A Panel de alarmas y medidas

N/A N/A N/A Transmisor A Transmisor B N/A N/A N/A 23 Transmisor A Transmisor B N/A N/A N/A N/A 23,8 W N/A Transmisor A Transmisor B

Marca: Irem Marca:

Tensión Salida (V): 123 Tensión Salida (V): Fecha Instal.: Nov./99 Fecha Instal.:

0,2 W N/A

N/D N/A

(15)

Relación de Alarmas Excitadores

¿Cuales? ¿Cuales?

Conmutador Tx Principal / Tx Reserva Existe X No existe

Manual Automático

Medidas de Potencia

Con excitador B (W)

Estado General Bueno Regular

X Malo Otro:

¿Porqué?

Transmisor principal SEÑAL

INSTITUCIONAL (PSI) Serie: 9935 0155 Modelo: SCT 100 F / SCA 201 UB

Medidas

Potencia de Video (W) Directa: 0 Reflejada: N/D

Potencia de Audio (W) Directa: N/D Reflejada: N/D

Excitador en servicio A B

RMS: PICO:

N/D

Amplificador dañado. Solo esta funcionando el excitador, que además esta sobre excitado.

Frecuencia de Operación (MHz): 180 - 186 (CH 8) Marca: Screen Service

Estado: Marca:

N/A

Potencia (kW): 0.100

N/D Panel de alarmas y medidas

(16)

¿Cuales? ¿Cuales?

No Funciona No Funciona

linea coaxial de 1/2 y 35 m Parámetros Excitadores

Potencia de Video Directa (mW) Potencia de Audio Directa (mW) Nivel de audio de entrada (V) Desviación de sonido (kHz) Nivel de video de entrada (mV) Nivel de Sync de entrada (mV) Parámetros Excitadores (Thompson)

+28V +28V Fuente A +28V Fuente B Modulador de FI Modulador de Sonido Corrector de FI

Tensión Salida (V): 123 Tensión Salida (V): Transmisor B N/D N/A Transmisor A 0,2 N/A N/D N/A N/D N/A N/A 5 - 23,5 - 14,6 - -14,6 N/A N/D N/A N/D N/D N/A Transmisor A Transmisor B Transmisor A Transmisor B N/D N/A

Marca : IREM Marca:

Modelo:TS100/1G Modelo:

Fecha Instal.: 1999 Fecha Instal.:

Excitador A Excitador B N/D N/A N/D N/A N/D N/A N/A N/A 190 N/A 330 N/A Excitador A Excitador B N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A

(17)

Conmutador Tx Principal / Tx Reserva existe X No existe

Manual Automático

Medidas de Potencia

Con excitador B (W)

Estado General Bueno Regular

X Malo Otro:

¿Porqué?

N/D N/A

Amplificador dañado, funciona solo el excitador al 60% de su potencia nominal.

RMS: PICO:

(18)

Igualmente tiene el amplificador dañado, el excitador esta al 60% de su potencia nominal. Se recomienda repararlo.

Comentarios Transmisor Principal / Reserva CADENA UNO

Transmisor en regulares condiciones, funciona al 60% de su potencia nominal. El amplificador esta funcionando, no soporta actualización a tecnología digital.

Comentarios Transmisor Principal / Reserva SEÑAL COLOMBIA

Comentarios Transmisor Principal / Reserva SEÑAL INSTITUCIONAL

(19)

6. Equipos sistema satelital

Marca: Modelo: Banda de Operación X

Cadena X Canal UNO Canal A Señal Colombia

Señal Institucional Fecha de Instalación:

Nivel de recepción del IRD:

Smart Card X Existente No existente

Número Serial Smart Card

X Todas apagadas ¿Hay alguna activa?

Cadena Canal UNO Canal A Señal Colombia

X Señal Institucional Fecha de Instalación:

Cadena Canal UNO Canal A X Señal Colombia

Señal Institucional Fecha de Instalación:

Diámetro Antena (m) 3.7

Estado Pétalos X Bueno Regular Malo

X Sólido Malla

Estado Mástil X Bueno Regular Malo

Estado Tornillería X Bueno Regular Malo

Estado Pintura X Bueno Regular Malo

Estado Corrosión Bueno X Regular Malo

Coship 4011692 1418 68% Coship CDVB5110D C ¿Cuales? 40116921 426 ¿Cuales? 40116923 626 Receptor Satelital Nº2 Relación de Alarmas CDVB5110D C Ku Ku 2000 Receptor Satelital Nº1 Coship CDVB5110D 2000 Ku 69% Relación de Alarmas C ¿Cuales? Antena Satelital Nº1 Receptor Satelital Nº3 2000 65% Relación de Alarmas

(20)

Descipción Estado Puntos de conexión Descripción Estado Conectores Descripción Estado Cables Coaxiales

X Existente No Existente

Tipo de equipo: Área que ocupa: Consumo de energía (A): Tipo de equipo: Área que ocupa: Consumo de energía (A): Tipo de equipo: Área que ocupa: Consumo de energía (A): Tipo de equipo: Área que ocupa: Comentarios del sistema satelital

En buen estado Conexiones

Sistema de puesta a tierra

Bueno

Equipos instalados de otros operadores

El transmisor esta conectado a la red eléctrica sin regulador. No fue posible tomar su consumo de corriente. Comentarios equipos de otros operadores

Bueno

Transmisor telecafé 0,54m x 0,6m

N/D Bueno

(21)

7. Sistema Eléctrico - Distribución AC

Origen X Comercial Planta

Cualidad X Bueno Regular Cortes Frecuentes

Tipo de fase X Monofásico Trifásico

Voltaje X 110V 220V 380V Otro:

Frecuencia X 60Hz 50Hz

Pot. Nominal Transformador Nº1 30 kVA kW

Voltaje de entrada (V): N/D Voltaje de salida (V): 220 / 110 Fecha de instalación: N/D

Estado: Bueno

Pot. Nominal Transformador Nº2 kVA kW

Voltaje de entrada (V): Voltaje de salida (V):

Fecha de instalación: Estado:

Corriente total hacia circuitos (A) Fase R : 6,49 Fase S : 7,87 Fase T : N/A Total : 16,36 Voltajes de línea Fase - fase : 210 Fase 1 - tierra : 125 Fase 2 - tierra : 127

Voltaje Neutro - Tierra N-T (V): N/A

Doble cto. Subestción Eléctrica Existente X No Existente

Si No

Especificar Origen de la otra posibilidad:

Comentarios Distribución AC Existe otra posibilidad para tener

doble circuito de subestaciones eléctricas (redundancia)

A la caja de A.C. solo llegan dos fases y la puesta a tierra.

Detalles Acometida Eléctrica

Totalizador

(22)

Nombre del equipo Soporte

8. Reposición de Equipos y consideraciones para modernización (Estas recomendaciones de visita están sujetas a la valoración de criterios adicionales)

8.1 Relacionar los equipos que deberían reemplazarse para optimizar el funcinamiento del sistema analógico

Transmisor C1 Ajustar su potencia a la nominal.

Transmisor SC y SI Reparar amplificadores y ajustar sus respectivas potencias a la nominal.

(23)

Ajuste Soporte

Cambiar transmisores C1, SC y SI No soportan actualizacion a tecnología digital. 8.2 Relacionar los ajustes que deberían contemplarse para digitalizar la red
