Diseño, Fabricación, Comercialización y Equipamiento Didáctico para la Educación Técnica e Ingeniería

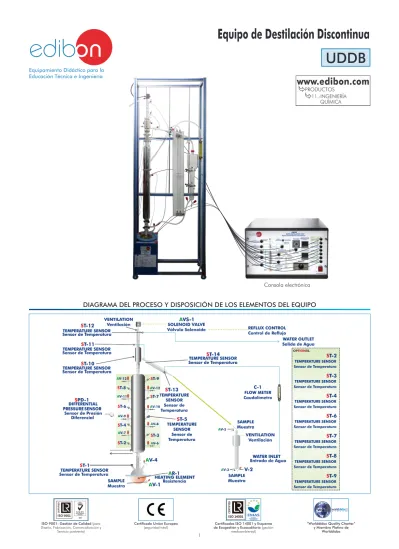

DIAGRAMA DEL PROCESO Y DISPOSICIÓN DE LOS ELEMENTOS DEL EQUIPO
Equipo de Destilación Discontinua
UDDB
www.edibon.com 2
El Equipo de Destilación Discontinua, “UDDB”, está compuesto básicamente por un calderín en el que pueden adaptarse diferentes tipos de columnas intercambiables (de platos y de Anillos Raschig). Se incluye una columna de ocho platos, un sistema de reflujo y un depósito para la recepción de destilado.
El vapor que llega a la cabeza de la columna se envía a un condensador total. El caudal de agua de refrigeración que pasa por el condensador se regula e indica en un medidor de caudal. La pérdida de presión en la columna se puede medir con la ayuda de un manómetro.
Las temperaturas del sistema se miden mediante sensores de temperatura situados en posiciones estratégicas.
Estructura de aluminio anodizado y paneles de acero pintado. Principales elementos metálicos de acero inoxidable.
Diagrama en el panel frontal con distribución similar a la de los elementos en el equipo real. Columna de platos perforados compuesta por ocho platos con una toma de temperatura y de muestra: Diámetro interior: 50 mm.
Longitud: 1000 mm.
Encamisada al vacío, plateada y con doble franja transparente de visión.
La cabeza de la columna dispone de una toma de temperatura y una salida cónica para el producto destilado.
La cabeza de la columna está equipada con una válvula de distribución del vapor.
Calderín (con salidas de muestra), calentado mediante una manta eléctrica, capacidad: 2 l. Colector de destilado de vidrio graduado, capacidad: 2 l.
Refrigerante.
Sistema de medición de temperatura. Siete sensores de temperatura tipo "J".
Temperatura de funcionamiento: temperatura ambiente hasta 125 °C. Medidor de caudal, rango: 0.2 – 2 l/min.
Tubos manométricos. Válvula solenoide. Consola electrónica: Caja metálica.
Conexiones de los sensores de temperatura. Display digital para sensores de temperatura. Selector para sensores de temperatura.
Control de temperatura del elemento de calentamiento. Interruptor de la válvula solenoide.
Regulador del temporizador de la válvula solenoide (Control del tiempo de reflujo de la válvula solenoide). Interruptor principal.
Cables y Accesorios, para un funcionamiento normal.
Manuales: Este equipo se suministra con los siguientes manuales: Servicios requeridos, Montaje e Instalación, Interface y Software de Control, Puesta en marcha, Seguridad, Mantenimiento, Calibración y Manual de Prácticas.
Elementos adicionales recomendados (No incluidos): - CAR1. Columna de Anillos Raschig.
- C8P1. Columna de 8 platos de campana (1 Toma de Temperatura). - C10P10. Columna de 10 platos de campana (10 Tomas de Temperatura). - C14P14. Columna de 14 platos de campana (14 Tomas de Temperatura).
INTRODUCCIÓN
DESCRIPCIÓN GENERAL
ESPECIFICACIONES
Se define destilación como la separación de una mezcla líquida a través de su vaporización parcial de agua; la fracción de agua evaporada se condensa y se reestablece como líquido.
Uno de los requisitos imprescindibles para poder realizar una destilación con éxito es que las sustancias que se deseen separar de la disolución líquida que contiene su mezcla presenten puntos de ebullición diferentes. Así, se obtendrá un vapor rico en el componente más volátil y un líquido constituído por el componente menos volátil (o con una temperatura de ebullición menor).
De esta manera, se puede decir que mediante un proceso de destilación se pueden separar los componentes de una mezcla líquida por el orden de su presión de vapor.
La destilación se aplica en casi toda la industria química y es fundamental en la elaboración de numerosos productos industriales, aunque sin duda es la industria petroquímica, el área industrial en la cual el proceso de destilación adquiere una mayor importancia.
El Equipo de Destilación Discontinua, “UDDB”, diseñado por EDIBON, es una potente herramienta de laboratorio para el estudio de las variables que afectan al proceso de destilación. El alumno puede investigar los principios que rigen la transferencia de materia y energía, así como, determinar el punto óptimo de funcionamiento para la realización de una gran cantidad de separaciones.
1.- Preparación de disoluciones. 2.- Técnicas analíticas de valoración. 3.- Llenado de la columna.
4.- Trabajo en discontinuo.
5.- Obtención del diagrama de McCabe-Thiele. Sin reflujo. 6.- Obtención del número de placas. Sin reflujo.
7.- Cálculos de eficiencia. Sin reflujo.
8.- Variación de la composición del destilado: razón de reflujo constante.
9.- Composición constante del destilado: variación de la razón de reflujo.
10.-Composición constante del destilado: razón de reflujo constante.
11.-Balances de masa y energía en todo el sistema.
12.-Estudios fluidodinámicos de platos, incluida la pérdida de carga y la anegación de la columna.
13.-Cálculo del número de pisos teóricos en las columnas de platos y de la altura equivalente de un piso teórico (AEPT) en las columnas de Anillos Raschig.
14.-Seguimiento de las temperaturas en todos los platos de la columna (columnas de platos).
15.-Estudio de la eficiencia de la rectificación. 16.-Demostración de la destilación azeotrópica.
17.-Estudios del intercambio de calor en refrigerantes de vidrio.
- Suministro eléctrico: monofásico, 200 VAC – 240 VAC/50 Hz o 110 VAC – 127 VAC/60 Hz.
- Suministro de agua y desagüe.
UDDB: Equipo: - Dimensiones: 900 x 600 x 2600 mm aprox. - Peso: 170 Kg aprox. Consola electrónica: - Dimensiones: 490 x 330 x 310 mm aprox. - Peso: 10 Kg aprox.
EJERCICIOS Y POSIBILIDADES PRÁCTICAS
SERVICIOS REQUERIDOS
DIMENSIONES Y PESOS
- CAR1. Columna de Anillos Raschig.
- C8P1. Columna de 8 platos de campana (1 Toma de Temperatura). - C10P10. Columna de 10 platos de campana (10 Tomas de Temperatura). - C14P14. Columna de 14 platos de campana (14 Tomas de Temperatura).
ELEMENTOS ADICIONALES RECOMENDADOS (No incluidos)
EQUIPOS SIMILARES DISPONIBLES
Ofrecido en este catálogo: -UDDB. Equipo de Destilación Discontinua.
Ofrecido en otros catálogos: -UDDC. Equipo de Destilación Discontinua, Controlado desde Computador (PC). -UDCC. Equipo de Destilación Continua, Controlado desde Computador (PC). -UDCB. Equipo de Destilación Continua.
- Agua/Metanol.
- Heptano/Metilciclohexano. - P-Xileno/Metilciclohexano.
www.edibon.com 4
UDDB/ICAI. Software de Enseñanza Asistida desde Computador de Modo Interactivo:
No hay conexión física entre el equipo y el computador (PC), este completo paquete de software consta del Software del Instructor (Software de Gestión de Aulas de EDIBON -ECM-SOF) totalmente integrado con el Software del Alumno (Software de Formación de EDIBON -ESL-SOF). Ambos están interconectados para que el Profesor conozca, en todo momento, cual es el conocimiento teórico y práctico de los alumnos.
Opcional
Software del Instructor
ECM-SOF. Pantalla Principal del Software de Gestión de Aulas de EDIBON (Software del Instructor)
ETTE. Aplicación de Test y Exámenes de EDIBON - Pantalla Principal con Preguntas de Resultado Numérico
ERS. Aplicación de Resultados y Estadísticas de EDIBON - Histograma de Resultados del Alumno
ECAL. Aplicación de Cálculos de EDIBON - Pantalla del Editor de Fórmulas
Características innovadoras:
• Gestión de base de datos de usuarios.
• Administración y asignación de grupos de trabajo, tares y sesiones de formación.
• Creación e integración de ejercicios prácticos y recursos multimedia.
• Diseño a medida de métodos de evaluación. • Creación y asignación de fórmulas y ecuaciones. • Motor de resolución de sistemas de ecuaciones. • Contenidos actualizables.
• Generación de informes, monitorización de la evolución del usuario y estadísticas.
- ECM-SOF. Software de Gestión de Aulas de EDIBON (Software del Instructor).
ECM-SOF es la aplicación que permite al instructor registrar a los alumnos, administrar y asignar tareas para los grupos de trabajo, crear contenido propio para realizar ejercicios prácticos, elegir uno de los métodos de evaluación para comprobar los conocimientos del alumno y monitorizar la evolución relacionada con las tareas planificadas para alumnos individuales, grupos de trabajo, equipos, etc... de manera que el profesor puede saber en tiempo real el nivel de comprensión de cualquier alumno en el aula.
C/ Julio Cervera, 10-12-14. Móstoles Tecnológico. 28935 MÓSTOLES. (Madrid). ESPAÑA - SPAIN. Tel.: 34-91-6199363 Fax: 34-91-6198647
E-mail: [email protected] Web: www.edibon.com
*
Edición: Fecha:
ED01/20 Noviembre/2020
Especificaciones sujetas a cambio sin previo aviso, debido a la conveniencia de mejoras del producto. REPRESENTANTE:
Opcional Software del Alumno
Para más información ver el catálogo de ICAI. Pulsar en el siguiente link:
www.edibon.com/es/files/expansion/ICAI/catalog
Características innovadoras:
• Acceso y autorregistro del alumno.
• Comprobación de tareas existentes y monitorización.
• Contenidos por defecto y tareas programadas disponibles para su uso desde la primera sesión.
• Realización de ejercicios prácticos siguiendo el manual facilitado por EDIBON.
• Métodos de evaluación para poner a prueba sus conocimientos y su evolución.
• Autocorrección de los tests. • Realización de cálculos y gráficas.
• Motor de resolución de sistemas de ecuaciones.
• Informes imprimibles y seguimiento del progreso del usuario. • Recursos multimedia auxiliares.
- ESL-SOF. Software de Formación de EDIBON (Software del Alumno).
ESL-SOF es la aplicación dirigida a los alumnos que les ayuda a comprender conceptos teóricos mediante ejercicios prácticos y pone a prueba su conocimiento y evolución mediante la realización de tests y cálculos, además de los recursos multimedia. EDIBON proporciona tareas planificadas por defecto y un grupo de trabajo abierto para que los alumnos comiencen a trabajar desde la primera sesión. Los informes y estadísticas disponibles permiten conocer su evolución en cualquier momento, así como las explicaciones de cada ejercicio para reforzar los conocimientos técnicos adquiridos en la teoría.
ESL-SOF. Pantalla Principal del Software de Formación de EDIBON (Software del Alumno)
ERS. Aplicación de Resultados y Estadísticas de EDIBON - Explicación de una
pregunta ECAL. Pantalla Principal de la Aplicación de Cálculos de EDIBON EPE. Pantalla Principal de la Aplicación de Prácticas de
