MEDICIONES Y PRESUPUESTO

N/A
N/A
Protected

Academic year: 2021

Share "MEDICIONES Y PRESUPUESTO"

Copied!
16
0
0

Texto completo

(1)

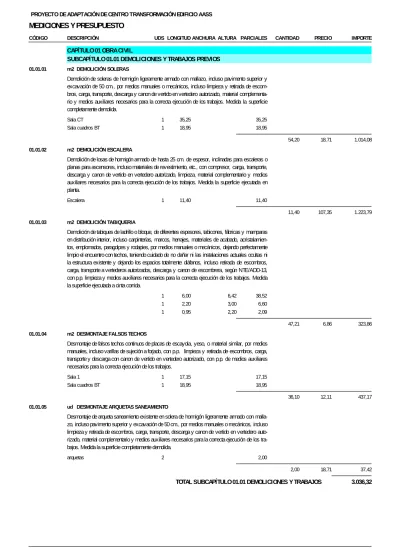

CAPÍTULO 01 OBRA CIVIL

SUBCAPÍTULO 01.01 DEMOLICIONES Y TRABAJOS PREVIOS 01.01.01 m2 DEMOLICIÓN SOLERAS

Demolición de soleras de hormigón ligeramente armado con mallazo, incluso pavimento superior y excavación de 50 cm., por medios manuales o mecánicos, incluso limpieza y retirada de escom- bros, carga, transporte, descarga y canon de vertido en vertedero autorizado, material complementa- rio y medios auxiliares necesarios para la correcta ejecución de los trabajos. Medida la superficie completamente demolida.

Sala CT 1 35,25 35,25

Sala cuadros BT 1 18,95 18,95

54,20 18,71 1.014,08

01.01.02 m2 DEMOLICIÓN ESCALERA

Demolición de losas de hormigón armado de hasta 25 cm. de espesor, inclinadas para escaleras o planas para ascensores, incluso materiales de revestimiento, etc., con compresor, carga, transporte, descarga y canon de vertido en vertedero autorizado, limpieza, material complementario y medios auxiliares necesarios para la correcta ejecución de los trabajos. Medida la superficie ejecutada en planta.

Escalera 1 11,40 11,40

11,40 107,35 1.223,79

01.01.03 m2 DEMOLICIÓN TABIQUERIA

Demolición de tabiques de ladrillo o bloque, de diferentes espesores, tabicones, fábricas y mamparas en distribución interior, incluso carpinterías, marcos, herrajes, materiales de acabado, acristalamien- tos, emplomados, paragolpes y rodapies, por medios manuales o mecánicos, dejando perfectamente limpio el encuentro con techos, teniendo cuidado de no dañar ni las instalaciones actuales ocultas ni la estructura existente y dejando los espacios totalmente diáfanos, incluso retirada de escombros, carga, transporte a vertederos autorizados, descarga y canon de escombrera, según NTE/ADD-13, con p.p. limpieza y medios auxiliares necesarios para la correcta ejecución de los trabajos. Medida la superficie ejecutada a cinta corrida.

1 6,00 6,42 38,52

1 2,20 3,00 6,60

1 0,95 2,20 2,09

47,21 6,86 323,86

01.01.04 m2 DESMONTAJE FALSOS TECHOS

Desmontaje de falsos techos continuos de placas de escayola, yeso, o material similar, por medios manuales, incluso varillas de sujeción a forjado, con p.p. limpieza y retirada de escombros, carga, transporte y descarga con canon de vertido en vertedero autorizado, con p.p. de medios auxiliares necesarios para la correcta ejecución de los trabajos.

Sala 1 1 17,15 17,15

Sala cuadros BT 1 18,95 18,95

36,10 12,11 437,17

01.01.05 ud DESMONTAJE ARQUETAS SANEAMIENTO

Desmontaje de arqueta saneamiento existente en solera de hormigón ligeramente armado con malla- zo, incluso pavimento superior y excavación de 50 cm., por medios manuales o mecánicos, incluso limpieza y retirada de escombros, carga, transporte, descarga y canon de vertido en vertedero auto- rizado, material complementario y medios auxiliares necesarios para la correcta ejecución de los tra- bajos. Medida la superficie completamente demolida.

arquetas 2 2,00

2,00 18,71 37,42

TOTAL SUBCAPÍTULO 01.01 DEMOLICIONES Y TRABAJOS PREVIOS

3.036,32

(2)

SUBCAPÍTULO 01.02 CARPINTERÍAS 01.02.01 ud PUERTA CORTAFUEGOS EI2-60-C5 1 HOJA A=92.5 CM.

Suministro y colocación de puerta cortafuegos de una hoja batiente ciega realizada con perfilería me- tálica y chapa ciega, formada por cerco de chapa de acero galvanizado de 1,20 mm. de espesor, con garras para recibir en obra, una hoja ciega de 925x2.030 mm. de doble chapa de acero electro- cincado de 0,80 mm. de espesor y cámara intermedia de material aislante ignífugo, pernios de cuel- gue, picaporte de resbalón, bisagras, herrajes de colgar y seguridad, cerradura según normas DIN, juego de manillas con acabado rilsanizado, cierre hidráulico y barra antipánico. Incluso acabado en pintura epoxi polimerizada al horno, sellado interior y exterior, material complementario y medios au- xiliares necesarios para la correcta ejecución de los trabajos. Según detalles de documentación gráfi- ca. Medida la unidad completamente terminada y montada.

3 3,00

3,00 554,32 1.662,96

01.02.02 ud PUERTA CORTAFUEGOS EI2-60-C5 2 HOJAS A=154 CM.

Suministro y colocación de puerta cortafuegos de dos hojas batientes ciegas realizada con perfilería metálica y chapa ciega, formada por cerco de chapa de acero galvanizado de 1,20 mm. de espesor, con garras para recibir en obra, dos hojas ciegas de 725x2.030 mm. de doble chapa de acero elec- trocincado de 0,80 mm. de espesor y cámara intermedia de material aislante ignífugo, pernios de cuelgue, picaporte de resbalón, bisagras, herrajes de colgar y seguridad, cerradura según normas DIN, juego de manillas con acabado rilsanizado, cierre hidráulico y barra antipánico. Incluso acaba- do en pintura epoxi polimerizada al horno, sellado interior y exterior, material complementario y me- dios auxiliares necesarios para la correcta ejecución de los trabajos. Según detalles de documenta- ción gráfica. Medida la unidad completamente terminada y montada.

1 1,00

1,00 978,29 978,29

TOTAL SUBCAPÍTULO 01.02 CARPINTERÍAS... 2.641,25 SUBCAPÍTULO 01.03 ALBAÑILERÍA

01.03.01 m2 FÁBRICA BLOQUE HORMIGÓN GRIS

Fabrica de bloques huecos de hormigón gris estándar de 40x20x20 cm., para revestir, recibido con mortero de cemento M-5 (1/6), con colocación, cada dos hiladas, de armadura de acero galvaniza- do, en forma de cercha y recubierta de resina epoxi, Murfor RND.5/E-150, incluso rellenos de hor- migón de 330 Kg/m3 de cemento y armadura según normativa, p.p. de jambas, formación de dinte- les, ejecución de encuentros y piezas especiales, roturas, replanteo, nivelación, aplomado, rejunta- do, limpieza, material complementario y medios auxiliares necesarios para la correcta ejecución de los trabajos. Según detalles de documentación gráfica. Medida la superficie ejecutada con deducción de huecos.

1 3,70 6,42 23,75

1 1,90 6,42 12,20

2 1,55 6,42 19,90

1 1,35 3,35 4,52

1 1,05 3,35 3,52

1 2,10 3,35 7,04

70,93 35,53 2.520,14

01.03.02 M2 GUARNECIDO Y ENLUCIDO DE YESO PROYECTADO

Guarnecido y enlucido de yeso de 15 mm de espesor aproximadamente, en paramentos verticales y horizontales, incluso p.p. de sacado de aristas verticales y horizontales, replanteos, medios auxi- liares y de seguridad, limpieza, etc. Medida la superficie ejecutada totalmente terminada deduciendo huecos mayores de 1,00 m2.

Sala 1 1 21,85 3,50 76,48

Sala CT 1 19,25 3,50 67,38

Vestíbulo 1 6,10 6,55 39,96

Sala cuadros BT 1 28,95 6,42 185,86

369,68 10,84 4.007,33

(3)

01.03.03 m2 RECRECIDO 10 CM. ARMADO

Formación de solera de hormigón armado HA-20 de 10 cm. de espesor, armada con doble mallazo 30.30.4 B-500-S y malla de reparto de tierras, rampa de acceso y zanja de entrada hasta celdas in- cluso vertido, colocación y armado, curado y vibrado del hormigón, incluso preparación de la super- ficie, limpieza, material complementario y medios auxiliares necesarios para la correcta ejecución de los trabajos. Dejando la superficie lista para crubrir con el pavimento o con resina. Según detalles de documentación gráfica. Medida la superficie completamente ejecutada.

Sala CT 1 35,25 35,25

35,25 36,01 1.269,35

01.03.04 ud ARQUETA LADRI.REGISTRO 51x51x65 cm.

Arqueta de registro de 51x51x65 cm. de medidas interiores, construida con fábrica de ladrillo perfora- do tosco de 1/2 pie de espesor, recibido con mortero de cemento M-5, colocado sobre solera de hor- migón en masa HM-20/P/40/I de 10 cm. de espesor, enfoscada y bruñida por el interior con mortero de cemento M-15 redondeando ángulos, ligeramente armada con mallazo, enfoscada y bruñida por el interior con mortero de cemento M-15, y con tapa y marco de hormigón armado prefabricada, termi- nada y con p.p. de medios auxiliares, sin incluir la excavación, ni el relleno perimetral posterior, s/

CTE-HS-5.

arquetas 2 2,00

2,00 108,22 216,44

01.03.05 pa AYUDAS DE ALBAÑILERÍA Y TAPADO DE FALTAS

Trabajos complementarios de albañilería en ayudas a otros gremios, incluyendo apertura y cierre de huecos y rozas, tapado de agujeros con material ignífugo, tapado de faltas con mortero de reparación, carga y descarga de materiales, desescombros, limpieza, etc. A justificar.

1 1,00

1,00 665,24 665,24

TOTAL SUBCAPÍTULO 01.03 ALBAÑILERÍA... 8.678,50 SUBCAPÍTULO 01.04 REVESTIMIENTOS

01.04.01 m2 PAVIMENTO TERRAZO 30x30 IDEM. ACTUAL

Solado de terrazo interior grano medio, uso normal, de 30x30 cm. idem. al actual, pulido y abrillanta- do final en obra, con marca AENOR o en posesión de ensayos de tipo, en ambos casos con ensa- yos de tipo para la resistencia al deslizamiento/resbalamiento, recibida con mortero de cemento M-5, i/cama de arena de 2 cm. de espesor, rejuntado con pasta para juntas, i/rodapié de terrazo pulido en piezas de 30x7,5 cm. y limpieza, s/NTE-RSR-6 y NTE-RSR-26, medido en superficie realmente ejecutada.

Sala 1 1 17,15 17,15

Sala CT 1 21,75 21,75

Vestíbulo 1 2,25 2,25

Sala CGBT 1 28,05 28,05

69,20 36,28 2.510,58

01.04.02 m2 PINTURA PLÁSTICA LISA VERTICAL

Pintura plástica lisa mate lavable de primera calidad, color a elegir por la D.O., sobre paramentos verticales, realizada mediante dos manos de acabado previa imprimación con el mismo tipo de pintu- ra, incluso plastecido, lijado, protecciones, limpieza, material complementario y medios auxiliares ne- cesarios para la correcta ejecución de los trabajos. Medida la superficie ejecutada con deducción de huecos.

Sala 1 1 21,85 3,50 76,48

Sala CT 1 19,25 3,50 67,38

Vestíbulo 1 6,10 6,55 39,96

Sala CGBT 1 28,95 6,42 185,86

369,68 9,77 3.611,77

TOTAL SUBCAPÍTULO 01.04 REVESTIMIENTOS... 6.122,35

(4)

SUBCAPÍTULO 01.05 CANALIZACIÓN MEDIA TENSIÓN 01.05.01 ud ARQUETA PREFABRICADA M2+T2 IBERDROLA s/NI

Suministro e instalación de arqueta troncocónica prefabricada registrable tipo Iberdrola, de hormigón en masa con refuerzo de zuncho perimetral en la parte superior, de 80x80 cm. de base superior, 100x100cm en la inferior, y 1 metro de altura (medidas interiores), con formación de agujeros para conexiones de tubos. Incluido marco-tapa tipo M2-T2 (acera) de fundición. Colocada sobre solera de hormigón en masa HM-20/P/40/I de 10 cm. de espesor y p.p. de medios auxiliares, incluyendo la excavación y el relleno perimetral posterior. Incluye apertura de cata en cualquier tipo de terreno, fijación, nivelación y colocación de arqueta, reposición de acera al estado actual, ayudas de albañile- ria, medidas de seguridad y transporte a vertedero del material sobrante. Totalmente instalada.

ex terior 2 2,00

2,00 191,89 383,78

01.05.02 ML CANALIZACIÓN ELECTRICA 3T PVC 200 MM EN JARDIN/ACERA

Canalización para red eléctrica de media tensión enterrada en jardín y/o acera compuesta por 3 tubos de PVC corrugado D=200 mm, colocados en fondo de zanja de 45 cm. de ancho y 100 cm. de pro- fundidad, incluyendo excavación de zanjas, asiento con 5 cm. de hormigón H-125, montaje de tu- bos de PVC corrugado de 200 mm. de diámetro, relleno con una capa de hormigón H-125 hasta una altura de 10 cm. por encima de los tubos envolviéndolos completamente, relleno con tierras se- leccionadas perfectamente compactadas, relleno de hormigón 15 cm y reposición de acera y/o jardín al estado actual, cintas de señalización, la maquinaria necesaria para la ejecución del trabajo, medi- das de seguridad, retirada y transporte a vertedero de los productos sobrantes de la excavación, pa- so de testigo, sellado de tubos con espuma de poliuretano y ayudas de albañilería. Unidad totalmente ejecutada.

(*) En caso de cruzamiento con otros servicios estarán incluidas como parte proporcional por metro lineal las catas de localización necesarias y el suplemento de trabajos por cruzamiento con otros ser- vicios incluyendo protecciones necesarias.

ex terior 1 15,00 15,00

15,00 24,06 360,90

01.05.03 ud BANCADA CELDAS MEDIA TENSIÓN

Montaje de bancada de obra civil mediante ladrillo cerámico hueco doble 24x11,5x8 cm., de 1/2 pie de espesor recibido con mortero de cemento CEM II/B-P 32,5 N y arena de río tipo M-5, preparado en central y suministrado a pie de obra, para revestir, i/replanteo, nivelación y aplomado, rejuntado, limpieza y medios auxiliares. Según UNE-EN-998-1:2004, RC-03, NTE-PTL, RL-88 y CTE-SE-F, medido a cinta corrida de H=0,5m para celdas de media tensión, totalmente realizada

CT 2 3,00 6,00

6,00 21,54 129,24

TOTAL SUBCAPÍTULO 01.05 CANALIZACIÓN MEDIA TENSIÓN. 873,92

TOTAL CAPÍTULO 01 OBRA CIVIL... 21.352,34

(5)

CAPÍTULO 02 APARAMENTA ALTA TENSIÓN 02.01 ud CELDA LINEA 24KV 400A CON INT-SECC TIPO IM

Suministro y montaje de celda de línea entrada/salidaSchneider Electric de interruptor-seccionador gama SM6, modelo IM, de dimensiones: 375 mm. de anchura, 940 mm. de profundidad, 1.600 mm.

de altura, y conteniendo:

- Juego de barras tripolar de 400 A.

- Interruptor-seccionador de corte en SF6 de 400 A, tensión de 24 kV y 16 kA.

- Seccionador de puesta a tierra en SF6.

- Indicadores de presencia de tensión.

- Mando CIT manual.

- Embarrado de puesta a tierra.

- Bornes para conexión de cable.

- Conexión inferior por cable seco unipolar hasta 240 mm².

- Con zócalo

Incluso mano de obra de montaje, conexión, transporte y material auxiliar de fijación y conexión.

Medida la unidad completamente instalada y conexionada.

CT 2 2,00

2,00 2.260,32 4.520,64

02.02 ud CELDA PROTECCIÓN GENERAL AUTOMÁTICO 24KV-400A TIPO DM1-C

Suministro y montaje de celda de protección general con interruptor automático gama SM6, modelo DM1C, de dimensiones: 750 mm. de anchura, 1.220 mm. de profundidad, 1.600 mm. de altura, y conteniendo:

- Juegos de barras tripolares de 400 A para conexión superior con celdas adyacentes, de 16 kA.

- Seccionador en SF6.

- Mando CS1 manual.

- Interruptor automático de corte en SF6 (hexafluoruro de azufre) tipo Fluarc SF1, tensión de 24 kV, intensidad de 400 A, poder de corte de 16 kA.

- Mando RI de actuación manual.

- Embarrado de puesta a tierra.

- Seccionador de puesta a tierra.

- 3 Transformadores toroidales para la medida de corriente mediante Sepam.

- Relé Sepam S20 destinado a la protección general o a transformador. Dispondrá de las si- guientes protecciones y medidas:

- Máxima intensidad de fase (50/51) con un umbral bajo a tiempo dependiente o indepen- diente y de un umbral alto a tiempo independiente,

- Máxima intensidad de defecto a tierra (50N/51N) con un umbral bajo a tiempo depen- diente o independiente y de un umbral alto a tiempo independiente,

- Medida de las distintas corrientes de fase, - Medida de las corrientes de apertura (I1, I2, I3, Io).

- Enclavamiento por cerradura tipo E24 impidiendo el cierre del seccionador de puesta a tierra y el acceso al compartimento inferior de la celda en tanto que el disyuntor general B.T. no esté abier- to y enclavado. Dicho enclavamiento impedirá además el acceso al transformador si el seccionador de puesta a tierra de la celda DM1C no se ha cerrado previamente.

- Con zócalo

Incluso mano de obra de montaje, conexión, transporte y material auxiliar de fijación y conexión.

Medida la unidad completamente instalada y conexionada

CT 1 1,00

1,00 12.199,63 12.199,63 02.03 ud CELDA DE REMONTE TIPO GAM

Suministro y montaje de celda Schneider Electric de remonte gama SM6, modelo GAM, de dimen- siones: 500 mm. de anchura, 1020 mm. de profundidad, 1.600 mm. de altura, y conteniendo:

- Juegos de barras tripolares de 400 A para conexión superior con celdas adyacentes.

- Seccionador puesta a tierra en SF6 de 400 A, tensión de 24 kV y 16 kA.

- Embarrado de puesta a tierra.

- Mando CIT manual.

- Conexión inferior por cable seco unipolar hasta 240 mm².

- Con zócalo

Incluso mano de obra de montaje, conexión, transporte y material auxiliar de fijación y conexión.

Medida la unidad completamente instalada y conexionada.

(6)

A cuenta 1 1.145,53 1.145,53

1,00 1.345,83 1.345,83

02.04 ud CELDA PROTECCIÓN AUTOMATICO 24KV-400A TIPO DM1-C

Suministro y montaje de celda de protección general con interruptor automático gama SM6, modelo DM1C, de dimensiones: 750 mm. de anchura, 1.220 mm. de profundidad, 1.600 mm. de altura, y conteniendo:

- Juegos de barras tripolares de 400 A para conexión superior con celdas adyacentes, de 16 kA.

- Seccionador en SF6.

- Mando CS1 manual.

- Interruptor automático de corte en SF6 (hexafluoruro de azufre) tipo Fluarc SF1, tensión de 24 kV, intensidad de 400 A, poder de corte de 16 kA.

- Mando RI de actuación manual.

- Embarrado de puesta a tierra.

- Seccionador de puesta a tierra.

- 3 Transformadores toroidales para la medida de corriente mediante Sepam.

- Relé Sepam S20 destinado a la protección general o a transformador. Dispondrá de las si- guientes protecciones y medidas:

- Máxima intensidad de fase (50/51) con un umbral bajo a tiempo dependiente o indepen- diente y de un umbral alto a tiempo independiente,

- Máxima intensidad de defecto a tierra (50N/51N) con un umbral bajo a tiempo depen- diente o independiente y de un umbral alto a tiempo independiente,

- Medida de las distintas corrientes de fase, - Medida de las corrientes de apertura (I1, I2, I3, Io).

- Enclavamiento por cerradura tipo E24 impidiendo el cierre del seccionador de puesta a tierra y el acceso al compartimento inferior de la celda en tanto que el disyuntor general B.T. no esté abier- to y enclavado. Dicho enclavamiento impedirá además el acceso al transformador si el seccionador de puesta a tierra de la celda DM1C no se ha cerrado previamente.

- Con zócalo

Incluso mano de obra de montaje, conexión, transporte y material auxiliar de fijación y conexión.

Medida la unidad completamente instalada y conexionada

CT 1 1,00

1,00 12.199,63 12.199,63 02.05 ud CELDA PROTECCIÓN FUSIBLES 24KV 400A CON RELÉ TIPO QM

Suministro y montaje de celda de protección fusibles Schneider Electric con interruptor y fusibles combinados gama SM6, modelo QM, de dimensiones: 375 mm. de anchura, 940 mm. de profundi- dad y 1.600 mm. de altura, conteniendo:

- Juego de barras tripolar de 400 A, para conexión superior con celdas adyacentes.

- Interruptor-seccionador en SF6 de 400 A, tensión de 24 kV y 16 kA., equipado con bobina de apertura a emisión de tensión a 220 V 50 Hz.

- Mando CI1 manual de acumulación de energía.

- Tres cortacircuitos fusibles de alto poder de ruptura con baja disipación térmica tipo MESA CF (DIN 43625), de 24kV, y calibre 63 A y 80A.

- Señalización mecánica de fusión fusibles.

- Indicadores de presencia de tensión con lámparas.

- Embarrado de puesta a tierra.

- Seccionador de puesta a tierra de doble brazo (aguas arriba y aguas abajo de los fusibles).

- Enclavamiento por cerradura tipo C4 impidiendo el cierre del seccionador de puesta a tierra y el acceso a los fusibles en tanto que el disyuntor general B.T. no esté abierto y enclavado. Dicho en- clavamiento impedirá además el acceso al transformador si el seccionador de puesta a tierra de la celda QM no se ha cerrado previamente.

Incluso mano de obra de montaje, conexión, transporte y material auxiliar de fijación y conexión.

Medida la unidad completamente instalada y conexionada

CT 2 2,00

2,00 3.196,14 6.392,28

02.06 ud TRASLADO LINEA HEPRZ1 12/20KV 3(1X240)mm2

Desconexión, traslado, tendido de línea HEPRZ-1 12/20 KV 3x(1x240) mm² de Aluminio, y cone- xión a celdas en interior de centro de transformación. Incluye p.p.maquinaria, conectores y medios auxiliares necesarios. Totalmente instalado.

cto1 1 1,00

(7)

A cuenta 1 1.145,53 1.145,53

2,00 99,53 199,06

02.07 ud INTERCONEXIÓN AT CON CABLE HEPRZ1 12/20KV 3(1X240)mm2

Tendido de cable seco HEPRZ-1 12/20 KV 3x(1x240) mm² de Aluminio, y conexión desde celdas en interior de centro de transformación hasta transformadores. Incluye elementos de conexión nece- sarios en el lado de las celdas y del transformado, p.p.maquinaria, bandeja 600x100, accesorios, medios auxiliares necesarios y limpieza. Totalmente instalado.

Medida la unidad terminada.

TR1 3 11,00 33,00

TR2 3 21,00 63,00

TR3 5 22,00 110,00

206,00 49,35 10.166,10

02.08 m. BANDEJA REJILLA. 100x600 mm.

Suministro y colocación de bandeja perforada de PVC. color gris de 100x600 mm. y 3 m. de longi- tud, sin separadores, con p.p. de accesorios y soportes; montada suspendida. Conforme al regla- mento electrotécnico de baja tensión. Con protección contra impactos IPXX-(9), de material aislante y de reacción al fuego M1.

AT 16 16,00

16,00 95,37 1.525,92

TOTAL CAPÍTULO 02 APARAMENTA ALTA TENSIÓN... 48.549,09

(8)

CAPÍTULO 03 TRANSFORMADORES 03.01 ud TRASLADO TRANSFORMADOR TR1 800KVA ACEITE

Desconexión, traslado y conexión de transformador TR1 800kva aceite existente a su ubicación, con juego puentes III de cables AT RHZ1 12/20kv de 240mm2 de Al con sus elementos de conexión, cubeta estanca 598 l con llave de vaciado y conexionado a pozo existente, incluyendo equipos de trasporte, conectores, medios auxiliares y limpieza. Totalmente colocado conexionado y funcionan- do.

TR1 1 1,00

1,00 9.728,77 9.728,77

03.02 ud TRASLADO TRANSFORMADOR TR2 630KVA SILICONA

Desconexión, traslado y conexión de transformador TR2 630kva silicona existente a su ubicación, con juego puentes III de cables AT RHZ1 12/20kv de 240mm2 de Al con sus elementos de cone- xión, cubeta estanca 500 l con llave de vaciado, incluyendo equipos de trasporte, conectores, me- dios auxiliares y limpieza. Totalmente colocado conexionado y funcionando.

TR2 1 1,00

1,00 5.157,52 5.157,52

03.03 ud TRASFORMADOR TR3 1250KVA SECO Suminisstro y montaje de transformador TR3 1250kva SECO a su ubicación,

Sus características mecánicas y eléctricas se ajustarán a la Norma UNE 21538, siendo las siguien- tes:

- Potencia nominal: 1250 kVA.

- Tensión nominal primaria: 13.200 V.

- Regulación en el primario: +/-2,5% , +/-5% . - Tensión nominal secundaria en vacío: 420 V.

- Tensión de cortocircuito: 6 % . - Grupo de conexión: Dyn11.

- Nivel de aislamiento:

Tensión de ensayo a onda de choque 1,2/50 s 95 kV.

Tensión de ensayo a 50 Hz, 1 min, 50 kV.

(*)Tensiones según:

- UNE 21301:1991 (CEI 38:1983 modificada)(HD 472:1989) - UNE 21538 (96)(HD 538.1 S1)

incluyendo equipos de trasporte, conectores, medios auxiliares y limpieza. Totalmente colocado co- nexionado y funcionando.

TR3 1 1,00

1,00 27.803,34 27.803,34 03.04 ud PROTECCIÓN TÉRMICA

Suministro y montaje de equipo de sondas PT100 de temperatura y termómetro digital MB103 para protección térmica de transformador, y sus conexiones a la alimentación y al elemento disparador de la protección correspondiente, protegidas contra sobreintensidades, instalados.

TR1 1 1,00

TR2 1 1,00

TR3 1 1,00

3,00 529,71 1.589,13

03.05 ud JUEGO PUENTES TRIFÁSICOS AT

Suministro y montaje de juego de puentes trifásicos de cables AT unipolares de aislamiento seco RHZ1, aislamiento 12/20 kV, de 95 mm2 en Al con sus correspondientes elementos de conexión.

TR1 1 1,00

TR2 1 1,00

TR3 1 1,00

3,00 572,98 1.718,94

(9)

03.06 ud JUEGO PUENTES TRIFASICOS BT

Suministro y montaje de juego de puentes de cables BT unipolares de aislamiento seco 0.6/1 kV de Al, de 4x240mm2 para las fases y de 3x240mm2 para el neutro y demás características según me- moria incluyendo elementos de conexión.

TR1 1 1,00

TR2 1 1,00

TR3 1 1,00

3,00 874,66 2.623,98

03.07 ud JUEGO CARRILES Suministro y montaje de juego de carriles. Unidad totalmente ejecutada.

CT 3 3,00

3,00 47,03 141,09

03.08 ud CONEXIONADO Y ENCLAVAMIENTOS

Suministro y montaje de juego de cerraduras de enclavamiento entre celdas de MT y transformador, interruptor general de BT y malla de acceso al trafo.

TR1 1 1,00

TR2 1 1,00

TR3 1 1,00

3,00 179,38 538,14

03.09 ud MALLA METÁLICA PROTECCIÓN TRAFO

Suministro y montaje de cierre metálico en malla de acero para la protección contra contactos direc- tos en el transformador, incluyendo cerradura con enclavamiento, medios auxiliares, ayudas de alba- ñilería, totalmente colocada

TR1 1 1,00

TR2 1 1,00

TR3 1 1,00

3,00 262,73 788,19

TOTAL CAPÍTULO 03 TRANSFORMADORES ... 50.089,10

(10)

CAPÍTULO 04 EQUIPOS BAJA TENSIÓN 04.01 ud CUADRO BT SALIDA TR1-800KVA

Suministro y montaje de cuadro metálico con zocalo, para protección salida TR1 800KVA, formado por modelo Prisma Plus conteniendo un interruptor automático Compact NS1251N Micologic 2.0, tetrapolar, de calibre 1250 A regulables, instalado.

TR1 1 1,00

1,00 8.401,51 8.401,51

04.02 ud CUADRO BT SALIDA TR2-630KVA

Suministro y montaje de cuadro metálico con zocalo, para protección salida TR2 630KVA, formado por modelo Prisma Plus conteniendo un interruptor automático Compact NS1000N Micologic 2.0, tetrapolar, de calibre 1000 A regulables, instalado.

TR2 1 1,00

1,00 6.885,17 6.885,17

04.03 ud CUADRO BT SALIDA TR3-1250KVA

Suministro y montaje de cuadro metálico con zocalo, para protección salida TR3 1250KVA, formado por modelo Prisma Plus conteniendo un interruptor automático Masterpact NW20H1 Micrologic 5.0A, tetrapolar, de calibre 2000 A regulables, instalado.

TR3 1 1,00

1,00 13.382,03 13.382,03 04.04 ud BATERIA FIJA 30 KVAr

Suministro y montaje de Bateria fija de condensadores de 30 KVAr, VARSET o GOVAL CMM-I400/30, protegida contra sobreintensidades mediante interruptor automático, con cubrebornas, con las conexiones al secundario del transformador conexionada, cableada con conductor RZ1 0,6/1KV y conectada.

TR2 1 1,00

1,00 804,48 804,48

04.05 ud BATERIA FIJA 60 KVAr

Suministro y montaje de Bateria fija de condensadores de 60 KVAr, VARSET o GOVAL CMM-I400/60, protegida contra sobreintensidades mediante interruptor automático, con cubrebornas, con las conexiones al secundario del transformador, conexionada, cableada con conductor RZ1 0,6/1KV y conectada.

TR1 1 1,00

1,00 1.028,84 1.028,84

04.06 ud BATERIA FIJA 80 KVAr

Suministro y montaje de Bateria fija de condensadores de 80 KVAr, VARSET o GOVAL CMM-I400/80, protegida contra sobreintensidades mediante interruptor automático, con cubrebornas, con las conexiones al secundario del transformador conexionada, cableada con conductor RZ1 0,6/1KV y conectada.

TR3 1 1,00

1,00 1.242,23 1.242,23

04.07 m. BANDEJA REJILLA. 100x600 mm.

Suministro y colocación de bandeja perforada de PVC. color gris de 100x600 mm. y 3 m. de longi- tud, sin separadores, con p.p. de accesorios y soportes; montada suspendida. Conforme al regla- mento electrotécnico de baja tensión. Con protección contra impactos IPXX-(9), de material aislante y de reacción al fuego M1.

BT 27 27,00

27,00 95,37 2.574,99

TOTAL CAPÍTULO 04 EQUIPOS BAJA TENSIÓN... 34.319,25

(11)

CAPÍTULO 05 SISTEMA PUESTA A TIERRA 05.01 ud TIERRAS EXTERIORES NEUTRO TRANSFORMADOR (SERVICIO)

Red de tierras de neutro de transformador.Tierras exteriores código 5/82 Unesa, incluyendo 8 picas de 2 m. de longitud, cable de cobre 50mm2 desnudo, cable de cobre aislado de 0,6/1kV y elementos de conexión, instalado, según se describe en proyecto.

TR3 1 1,00

1,00 564,05 564,05

05.02 ud TIERRAS EXTERIORES HERRAJES (PROTECCIÓN)

Red de tierras aérea de herrajes y de trafo con varilla de cobre de 8 mm de diámetro. Incluso unio- nes, soportes, accesorios y conexiones y Tierras exteriores código 5/82 Unesa, incluyendo 8 picas de 2 m. de longitud, cable de cobre desnudo, cable de cobre aislado de 0,6/1kV y elementos de co- nexión, instalado, según se describe en proyecto.

TR3 1 1,00

1,00 564,05 564,05

05.03 ud MEDICIÓN DE TENSIÓN DE PASO Y CONTACTO Realización de medición de contacto y paso y realización certificado de medición.

CT 1 1,00

1,00 66,35 66,35

05.04 ud CONEXIÓN A TIERRAS DE SERVICIO (NEUTRO TRANSFORMADOR)

conexión a Red de tierras de neutro de transformador existente.Tierras exteriores código 5/82 Unesa, incluyendo 8 picas de 2 m. de longitud, cable de cobre 50mm2 desnudo, cable de cobre aislado de 0,6/1kV y elementos de conexión, instalado, según se describe en proyecto.

TR1 1 1,00

TR2 1 1,00

2,00 332,26 664,52

TOTAL CAPÍTULO 05 SISTEMA PUESTA A TIERRA... 1.858,97

(12)

CAPÍTULO 06 VARIOS

SUBCAPÍTULO 06.01 ELECTRICIDAD 06.01.01 UD ALUMBRADO Y FUERZA

Suministro y montaje de alumbrado interior normativo para CT de cliente, compuesto por:

- Equipo de alumbrado que permita la suficiente visibilidad para ejecutar las maniobras y revisiones necesarias en los equipos de MT.

- 11 luminarias fluorescentes de 2x36W y 1 de 2x18W

- 6 Equipo autónomo de alumbrado de emergencia y señalización de la salida del local.

- 1 Toma de fuerza con base Schuko de 16A.

- 5 interruptor de encendido junto a puerta de acceso.

- 1 cuadro Bt con interruptor 2x40A, diferencial 2x40/0,03A, 1 PIA 1+NX10A, 1 PIA 1+NX16A.

Incluso tubo de protección de cables, cableado, conexión a Cuadro de baja tensión y medios auxilia- res. Unidad totalmente ejecutada, conexionada y puesta en funcionamiento.

CT 1 1,00

1,00 934,63 934,63

TOTAL SUBCAPÍTULO 06.01 ELECTRICIDAD... 934,63 SUBCAPÍTULO 06.02 PCI

06.02.01 ud DETECCIÓN

Suministro y montaje de sistema de detección para CT de cliente, compuesto por:

- 1 Central analógica de incendio con módulo de alimentación, rectificador, 4 baterías 12 V. y módu- lo de control con indicador de alarma y avería.

- 5 Detectores óptico 60m2 con base - 1 Detectores óptico en falso techo con base - 1 Detector termovelocimétrico con base - 2 Pulsador de alarma

- 1 sirena interior - 1 sirena exterior

Incluso tubo de protección de cables, cableado, conexión a Cuadro de baja tensión y medios auxi- liares. Unidad totalmente ejecutada, conexionada y puesta en funcionamiento.

CT 1 1,00

1,00 1.169,88 1.169,88

06.02.02 ud EXTINTOR POLVO ABC 6 kg. AUTOM.

Extintor automático de polvo químico ABC polivalente antibrasa, de 6 kg. de agente extintor con pre- sión incorporada, con soporte, manómetro comprobable y rociador en boquilla de apertura automática por temperatura, según Norma UNE. Medida la unidad instalada.

CT 1 1,00

1,00 88,62 88,62

06.02.03 ud EXTINTOR CO2 5 kg.

Extintor de nieve carbónica CO2, de eficacia 89B, de 5 kg. de agente extintor, construido en acero, con soporte y manguera con difusor, según Norma UNE. Equipo con certificación AENOR. Medida la unidad instalada.

CT 3 3,00

3,00 139,24 417,72

06.02.04 ud BATERÍA EXT. CO2. 2 BOT. 80 l. S.P.

Batería de extinción automática de incendios formada por 2 botellas de 80 l. de capacidad cada una, capacidad total de 160 l. y carga máxima de agente extintor CO2 de 110 kg., equipadas con válvula principal con apertura neumática, válvulas antirretorno, latiguillos para el accionamiento neumático de disparo y latiguillos de descarga. Equipadas de bastidor metálico con doble herraje de fijación y co- lector de descarga. Grabadas y pintadas según normativa. Incluso carga de CO2. Medida la unidad instalada.

CT 1 1,00

1,00 1.680,42 1.680,42

TOTAL SUBCAPÍTULO 06.02 PCI... 3.356,64

(13)

SUBCAPÍTULO 06.03 VENTILACIÓN 06.03.01 ud DISTRIBUCION DE VENTILACIÓN

Suministro y montaje de sistema de extracción formado por:

- 1caja ventilación 7931,5m3/h, 19,8 mm.c.a SODECA CJBX 15/15-4 de dimensiones 1000x755x800

- 15m2 de conducto de chapa de acero e=1,5mm, - 3 rejillas 825x425mm TROX en conducto.

- 1 rejilla exterior de 1400x1200mm salida

- 1 rejilla exterior de 2500x1100mm entrada aire (ventilación natural) - 1 filtro

- 1 compuerta

- 1 interruptor 20A encendido, canalización con tubo DN 20 y conductor 1x2,5mm2 de CU - 1 termostato con canalización con tubo DN 20 y conductor 1x1,5mm2 de CU

Incluso tubo de protección de cables, cableado, conexión a Cuadro de baja tensión y medios auxi- liares. Unidad totalmente ejecutada, conexionada y puesta en funcionamiento.

CT 1 1,00

1,00 2.237,58 2.237,58

TOTAL SUBCAPÍTULO 06.03 VENTILACIÓN... 2.237,58 SUBCAPÍTULO 06.04 SEGURIDAD

06.04.01 ud SEGURIDAD

Suministro de elementos de seguridad segun normativa para CT formado por:

- 1 banqueta aislante para maniobrar aparamenta - 3 placas reglamentaria de PELIGRO DE MUERTE - 1 placa reglamentaria de PRIMEROS AUXILIOS, - 1 botiquín de primeros auxilios

- instrucciones de manejo.

CT 1 1,00

1,00 365,65 365,65

TOTAL SUBCAPÍTULO 06.04 SEGURIDAD... 365,65 SUBCAPÍTULO 06.05 DESMONTAJE EQUIPOS CT

06.05.01 ud DESMONTAJE EQUIPOS EXISTENTES CT

Desconexión, desmontaje equipos de AT y BT y transporte a vertedero homologado de:

- Celdas de corte al aire existentes - Cuadros de Baja tensión existentes - Desmontaje de interconexiones de AT y BT.

- Tierras interiores.

- Cable de media tensión actual.

- Cable de baja tensión actual.

- Resto de aparamenta y equipos auxiliares.

Incluyendo personal, camión-grúa para retirada de equipos y transporte, así como tasas, permisos y medios auxiliares. Unidad totalmente ejecutada.

CT 1 1,00

1,00 427,66 427,66

TOTAL SUBCAPÍTULO 06.05 DESMONTAJE EQUIPOS CT... 427,66 TOTAL CAPÍTULO 06 VARIOS... 7.322,16

(14)

CAPÍTULO 07 CUADROS BAJA TENSIÓN 07.01 ud CGBT1 (TRAFO 800KVA)

Suministro y montaje de cuadro metálico con zocalo, para CGBT1, formado por modelo Prisma Plus conteniendo un interruptor automático Compact NS1251N Micologic 2.0, tetrapolar, de calibre 1250 A regulables, instalado y aparellaje indicado en esquema del proyecto, totalmente colocado y probado, incluyendo pequeño material y conexionado de líneas existentes.

CGBT1 1 1,00

1,00 43.216,91 43.216,91 07.02 ud CGBT2 (TRAFO 630KVA)

Suministro y montaje de cuadro metálico con zocalo, para CGBT2, formado por modelo Prisma Plus conteniendo un interruptor automático Compact NS1000N Micologic 2.0, tetrapolar, de calibre 1000 A regulables, instalado y aparellaje indicado en esquema del proyecto, totalmente colocado y probado, incluyendo pequeño material y conexionado de líneas existentes.

CGBT2 1 1,00

1,00 29.401,34 29.401,34 07.03 ud CGBT3 (TRAFO 1250KVA)

Suministro y montaje de cuadro metálico con zocalo, para CGBT1, formado por modelo Prisma Plus conteniendo un interruptor automático Masterpact Nw20 Micrologic 2.0, tetrapolar, de calibre 2000 A regulables, instalado y aparellaje indicado en esquema del proyecto, totalmente colocado y probado, incluyendo pequeño material y conexionado de líneas existentes.

CGBT3 1 1,00

1,00 29.154,33 29.154,33 07.04 ud LÍNEA RZ1 0,6/1KV 3(1X240mm2)

Suministro y montaje de línea de enlace desde C.T. a C.G.B.T. formada por conductores de cobre 3(1x240)+1x120 mm2 con aislamiento tipo RV-0,6/1 kV, canalizados bajo bandeja e rejilla. en mon- taje aéreo, con elementos de conexión, instalada, transporte, montaje y conexionado.

TR1 3 38,00 114,00

TR2 3 24,00 72,00

TR3 5 20,00 100,00

286,00 45,23 12.935,78

TOTAL CAPÍTULO 07 CUADROS BAJA TENSIÓN... 114.708,36

(15)

CAPÍTULO 08 LEGALIZACIONES 08.01 UD LEGALIZACION Y PUESTA EN MARCHA

Por los trabajos de gestión y tramitación de legalización y puesta en servicio de la instalación ante los organismos competentes, hasta la obtencion de los preceptivos permisos de enganche y docu- mento de puesta en marcha de la instalación, en las fechas requeridas por la obra. ( sin cuyo requisi- to no se dará por terminada la instalacion ). Incluye Certificado Dirección final de Obra visado en co- legio profesional y resto de documentación a presentar a Industria para la puesta en marcha de la Instalación y a Iberdrola para la solicitud de descargo para la conexión a su red. (Partida incluida co- mo parte proporcional del resto de las partidas).

1 1,00

1,00 0,00 0,00

08.02 UD DOCUMENTACION FIN DE OBRA

Documentación completa de todos los elementos instalados, planos fin de obra, copia documentación generada en la legalización y puesta en servicio, acta de recepción final. Se entregarán 3 copias de la documentación solicitada en papel y formato digital (Partida incluida como parte proporcional del resto de las partidas).

1 1,00

1,00 0,00 0,00

TOTAL CAPÍTULO 08 LEGALIZACIONES ... 0,00

(16)

CAPÍTULO 09 SEGURIDAD Y SALUD 09.01 UD SEGURIDAD Y SALUD

Seguridad y salud de la obra.

1 1,00

1,00 750,77 750,77

TOTAL CAPÍTULO 09 SEGURIDAD Y SALUD... 750,77 TOTAL... 278.950,04

Referencias

Documento similar

Debido al riesgo de producir malformaciones congénitas graves, en la Unión Europea se han establecido una serie de requisitos para su prescripción y dispensación con un Plan

Desmontaje, demolición y retirada de todos los equipos de instalaciones asociadas a la instalación de electricidad y alumbrado, tanto en baja como en media tensión, incluso todos

[r]

Consejería de Agricultura, Medio Ambiente y Desarrollo Rural

[r]

MEDIDAS PREVENTIVAS Y PROTECCIONES COLECTIVAS GRADO DE ADOPCION Redes verticales perimetrales (correcta colocación y estado) permanente. Redes de seguridad (interiores

El comportamiento sísmico de los edificios de Hormigón Armado (HA) ha sido estu- diado extensamente durante los últimos 40 años. Esta tipología es utilizada princi- palmente en zonas

[r]
