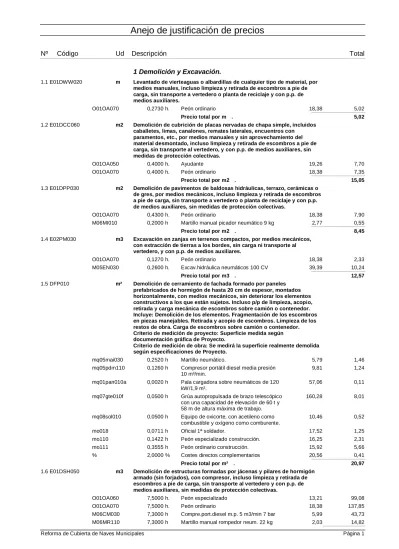

Anejo de justificación de precios

(1)

Reforma de Cubierta de Naves Municipales Página 1

1 Demolición y Excavación.

1.1 E01DWW020 m Levantado de vierteaguas o albardillas de cualquier tipo de material, por medios manuales, incluso limpieza y retirada de escombros a pie de carga, sin transporte a vertedero o planta de reciclaje y con p.p. de medios auxiliares.

O01OA070 0,2730 h. Peón ordinario 18,38 5,02

Precio total por m . 5,02

1.2 E01DCC060 m2 Demolición de cubrición de placas nervadas de chapa simple, incluidos caballetes, limas, canalones, remates laterales, encuentros con paramentos, etc., por medios manuales y sin aprovechamiento del material desmontado, incluso limpieza y retirada de escombros a pie de carga, sin transporte al vertedero, y con p.p. de medios auxiliares, sin medidas de protección colectivas.

O01OA050 0,4000 h. Ayudante 19,26 7,70

Precio total por m2 . 15,05

1.3 E01DPP030 m2 Demolición de pavimentos de baldosas hidráulicas, terrazo, cerámicas o de gres, por medios mecánicos, incluso limpieza y retirada de escombros a pie de carga, sin transporte a vertedero o planta de reciclaje y con p.p.

de medios auxiliares, sin medidas de protección colectivas.

M06MI010 0,2000 h Martillo manual picador neumático 9 kg 2,77 0,55

1.4 E02PM030 m3 Excavación en zanjas en terrenos compactos, por medios mecánicos, con extracción de tierras a los bordes, sin carga ni transporte al vertedero, y con p.p. de medios auxiliares.

M05EN030 0,2600 h. Excav.hidráulica neumáticos 100 CV 39,39 10,24

1.5 DFP010 m² Demolición de cerramiento de fachada formado por paneles prefabricados de hormigón de hasta 20 cm de espesor, montados horizontalmente, con medios mecánicos, sin deteriorar los elementos constructivos a los que están sujetos. Incluso p/p de limpieza, acopio, retirada y carga mecánica de escombros sobre camión o contenedor.

Incluye: Demolición de los elementos. Fragmentación de los escombros en piezas manejables. Retirada y acopio de escombros. Limpieza de los restos de obra. Carga de escombros sobre camión o contenedor.

Criterio de medición de proyecto: Superficie medida según documentación gráfica de Proyecto.

Criterio de medición de obra: Se medirá la superficie realmente demolida según especificaciones de Proyecto.

mq05mai030 0,2520 h Martillo neumático. 5,79 1,46

mq05pdm110 0,1260 h Compresor portátil diesel media presión 10 m³/min.

9,81 1,24

mq01pan010a 0,0020 h Pala cargadora sobre neumáticos de 120 kW/1,9 m³.

57,06 0,11

mq07gte010f 0,0500 h Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 60 t y 58 m de altura máxima de trabajo.

160,28 8,01

mq08sol010 0,0500 h Equipo de oxicorte, con acetileno como combustible y oxígeno como comburente.

10,46 0,52

mo018 0,0711 h Oficial 1ª soldador. 17,52 1,25

mo110 0,1422 h Peón especializado construcción. 16,25 2,31

mo111 0,3555 h Peón ordinario construcción. 15,92 5,66

% 2,0000 % Costes directos complementarios 20,56 0,41

Precio total por m² . 20,97

1.6 E01DSH050 m3 Demolición de estructuras formadas por jácenas y pilares de hormigón armado (sin forjados), con compresor, incluso limpieza y retirada de escombros a pie de carga, sin transporte al vertedero y con p.p. de medios auxiliares, sin medidas de protección colectivas.

O01OA060 7,5000 h. Peón especializado 13,21 99,08

M06CM030 7,3000 h Compre.port.diesel m.p. 5 m3/min 7 bar 5,99 43,73 M06MR110 7,3000 h Martillo manual rompedor neum. 22 kg 2,03 14,82

(2)

1.7 E02SZ080 m3 Relleno, extendido y compactado de tierras propias en zanjas, por medios manuales, con plancha vibrante, en tongadas de 30 cm. de espesor, sin aporte de tierras, incluso regado de las mismas, y con p.p.

de medios auxiliares.

M08RB020 0,1500 h Bandeja vibrante de 300 kg. 5,25 0,79

P01DW050 1,0000 m3 Agua 0,54 0,54

1.8 E02TT040 m3 Transporte de tierras al vertedero, a una distancia menor de 20 km., considerando ida y vuelta, con camión bañera basculante cargado a máquina, y con p.p. de medios auxiliares, considerando también la carga.

M05EN030 0,0400 h. Excav.hidráulica neumáticos 100 CV 39,39 1,58

M07CB030 0,1900 h. Camión basculante 6x4 20 t. 19,14 3,64

M07N060 1,0000 m3 Canon de desbroce a vertedero 0,26 0,26

(3)

2 Saneamiento.

2.1 E03M010 ud Acometida de saneamiento a la red general municipal, hasta una distancia máxima de 5 m, formada por: rotura del pavimento con compresor, excavación manual de zanjas de saneamiento en terrenos de consistencia dura, colocación de tubería de hormigón en masa de enchufe de campana, con junta de goma de 30 cm de diámetro interior, tapado posterior de la acometida y reposición del pavimento con hormigón en masa HM-20/P/40/I, sin incluir formación del pozo en el punto de acometida y con p.p. de medios auxiliares.

O01OA040 0,6792 h Oficial segunda 19,95 13,55

M06CM010 1,2000 h Compre.port.diesel m.p. 2 m3/min 7 bar 2,25 2,70 M06MI010 1,2000 h Martillo manual picador neumático 9 kg 2,77 3,32 E02ES020 7,2000 m3 EXCAVACIÓN ZANJA SANEAMIENTO

T.DURO A MANO

45,56 328,03

P02THE150 5,0000 m Tub.HM j.elástica 60kN/m2 D=300mm 9,54 47,70

P01HM020 0,4000 m3 Hormigón HM-20/P/40/I central 67,88 27,15

Precio total por ud . 440,36

2.2 E03OEP030 m Colector de saneamiento enterrado de PVC de pared compacta de color teja y rigidez 2 kN/m2; con un diámetro 250 mm y de unión por junta elástica. Colocado en zanja, sobre una cama de arena de río de 10 cm debidamente compactada y nivelada, relleno lateralmente y

superiormente hasta 10 cm por encima de la generatriz con la misma arena; compactando ésta hasta los riñones. Con p.p. de medios auxiliares y sin incluir la excavación ni el tapado posterior de las zanjas, s/

CTE-HS-5.

O01OA030 0,3300 h. Oficial primera 21,64 7,14

P01AA020 0,4000 m3 Arena de río 0/6 mm. 22,83 9,13

P02CVM030 0,2000 ud Manguito H-H PVC s/tope j.elást.

D=250mm

63,03 12,61

P02CVW010 0,0060 kg Lubricante tubos PVC j.elástica 14,44 0,09

P02TVO030 1,0000 m Tub.PVC liso j.elástica SN2 D=250mm 15,21 15,21

2.3 E03ALA030 ud Arqueta a pie de bajante registrable, de 63x63x80 cm de medidas interiores, construida con fábrica de ladrillo macizo tosco de 1/2 pie de espesor, recibido con mortero de cemento M-5, colocado sobre solera de hormigón en masa HM-20/P/40/I de 10 cm de espesor, enfoscada y bruñida por el interior con mortero de cemento CSIV-W2 redondeando ángulos, con codo de PVC de 45º, para evitar el golpe de bajada en la solera, con tapa y marco de hormigón armado prefabricada, terminada y con p.p. de medios auxiliares, sin incluir la excavación, ni el relleno perimetral posterior, s/ CTE-HS-5, UNE-EN 998-1:2010 y UNE-EN 998-2:2004.

P01LT020 0,1250 mud Ladrillo perforado tosco 24x11,5x7 cm 70,69 8,84 P01MC040 0,0460 m3 Mortero cem. gris II/B-M 32,5 M-5/CEM 61,01 2,81

P04RR070 2,6000 kg Mortero revoco CSIV-W2 1,30 3,38

P02CVC010 1,0000 ud Codo M-H PVC j.elást. 45º D=160mm 11,11 11,11

P02EAT040 1,0000 ud Tapa cuadrada HA e=6cm 70x70cm 14,94 14,94

2.4 E03ZMP160 ud Pozo de registro prefabricado completo de hormigón en masa, de 100 cm de diámetro interior y de 3,15 m de altura total, compuesto por cubeta base de pozo de 1,15 m de altura, colocada sobre solera de hormigón HA-25/P/40/I de 20 cm de espesor, ligeramente armada con mallazo, anillo de pozo de 1 m de altura y cono asimétrico para formación de brocal del pozo de 1 m de altura, todos los elementos con junta de goma, incluso p.p. de pates de polipropileno, recibido de marco y tapa de hormigón armado de 62,5 cm de diámetro y medios auxiliares; sin incluir la excavación del pozo y su relleno perimetral posterior, s/ CTE-HS-5.

(4)

M07CG020 0,5000 h Camión con grúa 12 t 32,34 16,17

P01HA020 0,1600 m3 Hormigón HA-25/P/40/I central 40,66 6,51

P03AM070 1,1500 m2 Malla 15x30x5 1,564 kg/m2 0,73 0,84

P01MC010 0,0050 m3 Mortero cem. gris II/B-M 32,5 M-15/CEM 41,00 0,21 P02EPH150 1,0000 ud Base ench-camp.circ.HM h=1,15m

D=1000

314,99 314,99

P02EPH200 1,0000 ud Ani.p.ench-camp.circ. HM h=1,00m D=1000

158,69 158,69

P02EPH220 1,0000 ud C.p.ench-camp.circ HM h=1,0m D=600/1000

134,71 134,71

P02EPO010 1,0000 ud Tapa circular HA h=60 D=625 12,75 12,75

P02EPW010 10,0000 ud Pates PP 30x25 3,71 37,10

(5)

3 Cubierta.

3.1 D08NE001 M2 M2. Cubierta completa tipo sandwich formada por dos chapas de acero de 0.5 mm. de espesor con perfil laminado tipo 75/320 de Aceralia o similar, prelacadaS ambas, con plancha de fibra de vidrío de 50 mm. intermedia, anclados los perfiles a la estructura mediante ganchos o tornillos autorroscantes, i/p.p. de cumbreras y limas, apertura y rematado de huecos, piezas especiales de cualquier tipo, medios auxiliares.

U01FO340 0,7505 M2 Mano obra colocac.cubierta chapa 5,98 4,49

U12NA075 1,1000 M2 Ch.galv. 0,5mm Aceralia PL-75/320 9,82 10,80

U12NC075 1,1000 M2 Ch.prel. 0,5mm Aceralia PL-75/320 12,59 13,85

U12CZ015 3,0000 Ud Torn.autorroscante 6,3x120 0,16 0,48

P07TV330 1,0500 m2 Manta fibra de vidrio IBR e=50 mm, 2,01 2,11

U12NC540 0,4000 Ml Remat.prel. 0,7mm desar=666mm 5,95 2,38

U12NC520 0,3000 Ml Remat.prel. 0,7mm desar=333mm 2,99 0,90

Precio total por M2 . 35,01

3.2 E09ISD210 m Remate de chapa de acero de 0,6 mm. en perfil comercial prelacado por cara exterior de 500 mm. de desarrollo, en cumbrera, lima o remate lateral, i/p.p. de solapes accesorios de fijación y juntas de estanqueidad, totalmente instalado, i/medios auxiliares y elementos de seguridad, s/NTE-QTG-9-10 y 11. Medido en verdadera magnitud.

O01OA050 0,2500 h. Ayudante 19,26 4,82

P05CGP310 1,1500 m Remate ac.prelac. a=50cm e=0,8mm 12,13 13,95

P05CW010 0,6000 ud Tornillería y pequeño material 0,21 0,13

(6)

4 Albañilería.

4.1 E04SM010 m2 Solera de hormigón en masa de 10 cm. de espesor, realizada con hormigón HM-20 N/mm2, Tmáx.20 mm., elaborado en obra, i/vertido, colocación, p.p. de juntas, aserrado de las mismas y fratasado. Según NTE-RSS y EHE-08.

E04SE030 0,1000 m3 HORMIGÓN HM-20/P/20/I SOLERA 184,22 18,42

4.2 U04VBH010 m2 Pavimento de loseta hidráulica color gris de 15x15 cm. sobre solera de hormigón HM-20/P/20/I de 10 cm., sentada con mortero de cemento, i/p.p.

de junta de dilatación, enlechado y limpieza.

O01OA090 0,3700 h Cuadrilla A 39,14 14,48

P08XVH010 1,0000 m2 Loseta lisa cemento gris 15x15cm 6,16 6,16

A01L030 0,0010 m3 LECHADA CEMENTO 1/3 CEM II/B-P 32,5 N

58,85 0,06

P08XW015 1,0000 ud Junta dilatación/m2 pavimento piezas 0,23 0,23

(7)

5 Cerrajería.

5.1 R06HV020 ud Taladro sobre estructura de hormigón a partir de 100 mm. de diámetro, practicado mediante máquina de perforación con barrena hueca de corona de widia, en vertical e inclinado, comprendiendo implantación de la máquina en los puntos de trabajo asistencia de grupo electrógeno, replanteo del taladro y preparación de la zona de trabajo, ejecución de los taladros a las profundidades y esviajes previstos en el cálculo,

desmontado de equipo, y limpieza del tajo.

O01OA040 0,4280 h Oficial segunda 19,95 8,54

M06B010 0,3530 h Barrenadora a rotación con agua 26,68 9,42

M11TS030 0,3980 h Grupo electrógeno STD 4500W 220V 3,38 1,35

P01DW050 0,0110 m3 Agua 0,54 0,01

5.2 R06AA010 ud Placa de anclaje sobre fábrica u hormigón de dimensiones 20x20 cm. y espesor 8 mm., de 62,80 kg/m2., en palastro de acero laminado en caliente estructural S 275 JR (s/UNE EN 10025 y UNE EN 10 210-).

trabajado y colocado, según CTE DB SE-A, incluso aporte de material de soldadura según UNE 14003 1ª R, incluso redondos de acero corrugado B-400-S, soldados a la placa de 16 mm. de diámetro, nivelación, aplomado, recibido sobre el soporte, limpieza y pintado de minio.

O01OB130 0,3500 h Oficial 1ª cerrajero 18,77 6,57

O01OB140 0,3500 h Ayudante cerrajero 17,65 6,18

P03ALP010 2,5120 kg Acero laminado S 275 JR 1,10 2,76

P03ACA040 1,4520 kg Acero corrugado B 400 S/SD 16 mm 0,62 0,90

5.3 E20WJL020 m Bajante de chapa de acero prelacada de 125 mm de diámetro, instalada con p.p. de conexiones, codos, abrazaderas, etc.

O01OB170 0,2430 h. Oficial 1ª fontanero calefactor 15,65 3,80

P17JL020 1,1000 m Bajante p.lacada D125 mm. p.p.piezas 12,06 13,27

P17JL360 0,7500 ud Abrazadera p.lacada D125 mm. 2,34 1,76

5.4 E20WNL050 m Canalón visto de chapa de acero prelacada de 0,7 mm de espesor de sección cuadrada con un desarrollo de 333 mm, fijado a la fachada mediante soportes lacados colocados cada 50 cm, totalmente equipado, incluso con p.p. de piezas especiales y remates finales de chapa prelacada, soldaduras y piezas de conexión a bajantes, completamente instalado.

O01OB170 0,3750 h. Oficial 1ª fontanero calefactor 15,65 5,87

P17NL080 1,2500 m Canalón p.lacado cuad.333 mm.

p.p.piezas

14,08 17,60

(8)

6 Gestión de Residuos

6.1 PGR ud. Coste Gestión de Residuos, según apartado 6 del anejo de Gestión de Residuos

Sin descomposición 749,04

Precio total redondeado por ud. . 749,04

(9)

7 Seguridad y Salud

7.1 D41GC450 Ml Ml. Enrejado metálico tipo panel móvil de 3x2ml. formado por soportes de tubo y cuadrícula de 15x15cm. varilla D=3mm con protección de

intemperie Aluzín, y pie de hormigón prefabricado para doble soporte.

U01AA009 0,2877 Hr Ayudante 16,05 4,62

U01AA011 0,1895 Hr Peón suelto 15,85 3,00

U42CC250 0,2000 Ml Valla metálica abierta y soporte 18,08 3,62

%CI 7,0000 % Costes indirectos..(s/total) 11,24 0,79

Precio total redondeado por Ml . 12,03

7.2 R01ATA070 m2 Alquiler durante dos meses, montaje y desmontaje de andamio metálico tubular de acero de 3,25 mm. de espesor de pared, galvanizado en caliente, con doble barandilla quitamiedo de seguridad, rodapié perimetral, plataformas de acero y escalera de acceso tipo barco, para alturas menores de 8 m., incluso p.p. de arriostramientos a fachadas y colocación de mallas protectoras, y p.p. de medios auxiliares y trabajos previos de limpieza para apoyos. Según normativa CE y R.D. 2177/2004 y R.D. 1627/1997.

M13AM010 60,0000 d m2. alq. andamio acero galvanizado 0,05 3,00

M13AM020 1,0000 m2 Montaje y desm. and. h<8 m. 4,87 4,87

M13AM160 60,0000 d m2. alq. red mosquitera andamios 0,01 0,60

M13AM170 1,0000 m2 Montaje y desm. red andam. 0,99 0,99

Precio total redondeado por m2 . 9,46
