Implementación de HSRP y GLBP

(1)

Implementación de HSRP y GLBP

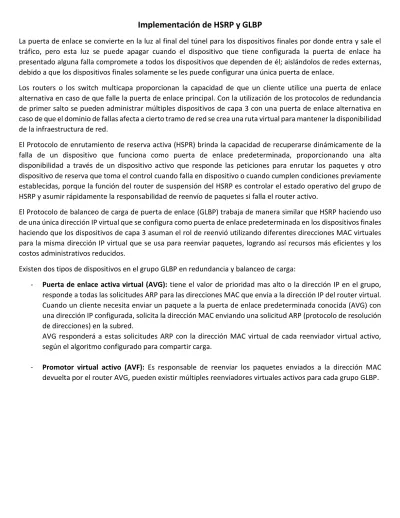

La puerta de enlace se convierte en la luz al final del túnel para los dispositivos finales por donde entra y sale el tráfico, pero esta luz se puede apagar cuando el dispositivo que tiene configurada la puerta de enlace ha presentado alguna falla compromete a todos los dispositivos que dependen de él; aislándolos de redes externas, debido a que los dispositivos finales solamente se les puede configurar una única puerta de enlace.

Los routers o los switch multicapa proporcionan la capacidad de que un cliente utilice una puerta de enlace alternativa en caso de que falle la puerta de enlace principal. Con la utilización de los protocolos de redundancia de primer salto se pueden administrar múltiples dispositivos de capa 3 con una puerta de enlace alternativa en caso de que el dominio de fallas afecta a cierto tramo de red se crea una ruta virtual para mantener la disponibilidad de la infraestructura de red.

El Protocolo de enrutamiento de reserva activa (HSPR) brinda la capacidad de recuperarse dinámicamente de la falla de un dispositivo que funciona como puerta de enlace predeterminada, proporcionando una alta disponibilidad a través de un dispositivo activo que responde las peticiones para enrutar los paquetes y otro dispositivo de reserva que toma el control cuando falla en dispositivo o cuando cumplen condiciones previamente establecidas, porque la función del router de suspensión del HSRP es controlar el estado operativo del grupo de HSRP y asumir rápidamente la responsabilidad de reenvío de paquetes si falla el router activo.

El Protocolo de balanceo de carga de puerta de enlace (GLBP) trabaja de manera similar que HSRP haciendo uso de una única dirección IP virtual que se configura como puerta de enlace predeterminada en los dispositivos finales haciendo que los dispositivos de capa 3 asuman el rol de reenvió utilizando diferentes direcciones MAC virtuales para la misma dirección IP virtual que se usa para reenviar paquetes, logrando así recursos más eficientes y los costos administrativos reducidos.

Existen dos tipos de dispositivos en el grupo GLBP en redundancia y balanceo de carga:

- Puerta de enlace activa virtual (AVG): tiene el valor de prioridad mas alto o la dirección IP en el grupo, responde a todas las solicitudes ARP para las direcciones MAC que envía a la dirección IP del router virtual.

Cuando un cliente necesita enviar un paquete a la puerta de enlace predeterminada conocida (AVG) con una dirección IP configurada, solicita la dirección MAC enviando una solicitud ARP (protocolo de resolución de direcciones) en la subred.

AVG responderá a estas solicitudes ARP con la dirección MAC virtual de cada reenviador virtual activo, según el algoritmo configurado para compartir carga.

- Promotor virtual activo (AVF): Es responsable de reenviar los paquetes enviados a la dirección MAC

devuelta por el router AVG, pueden existir múltiples reenviadores virtuales activos para cada grupo GLBP.

(2)

Topología

(3)

A continuación, se presenta las siguientes VLAN que deberá agregar a los SW-1, SW-2 y SW-3.

Dispositivo VLAN Nombre IP Rango de puertos

SW-1, SW-2, SW-3 10 Ventas 172.16.1.0/24 Del e0/0 al e0/3

SW-1, SW-2, SW-3 20 Financiera 172.16.2.0/24 Del e1/0 al e1/3

SW-1, SW-2, SW-3 30 RRHH 172.16.3.0/24 Del e2/0 al e1/3

SW-1 SW-2 SW-3

interface range Ethernet0/0-3 switchport access vlan 10 switchport mode access exit

interface range Ethernet3/1-3

switchport trunk encapsulation dot1q switchport trunk allowed vlan 10,20,30 switchport mode trunk

Configurando HSRP

Las direcciones IP para los dispositivos finales serán asignadas automáticamente mediante DHCP y deberá configurarse lo siguiente en los switches multicapa HSRP-Standby y HSRP-Active.

HSRP-Standby HSRP-Active

ip dhcp excluded-address 172.16.1.1 172.16.1.10 ip dhcp excluded-address 172.16.2.1 172.16.2.10 ip dhcp excluded-address 172.16.3.1 172.16.3.10 ip dhcp pool Ventas

network 172.16.1.0 255.255.255.0 default-router 172.16.1.1

ip dhcp pool Financiera

ip dhcp pool RRHH

ip dhcp excluded-address 172.16.1.1 172.16.1.10 ip dhcp excluded-address 172.16.2.1 172.16.2.10 ip dhcp excluded-address 172.16.3.1 172.16.3.10 ip dhcp pool Ventas

ip dhcp pool Financiera

ip dhcp pool RRHH

La prioridad por defecto de HSRP es 100 y para determinar cuál será el switch multicapa activo deberá modificar

la prioridad al switch HSRP-Active por ejemplo a 110, otros de los parámetros a tomar en cuenta es Preempt, ya

(4)

que un dispositivo con HSRP nunca intenta convertirse en activo ni aun así tenga la prioridad mas alta, con la utilización de preempt producirá que el dispositivo con la prioridad mas alta inicie el proceso para convertirse en activo, pero si ambas prioridades son iguales el dispositivo con la dirección IP mas alta será electo como activo.

Como puede observar cada interfaz VLAN tiene una dirección IP diferente y el valor que repiten es la IP 172.16.1.1 siendo esta la puerta de enlace virtual para todos los dispositivos finales.

interface Vlan10

ip address 172.16.1.2 255.255.255.0 standby 2 ip 172.16.1.1

standby 2 preempt no shutdown interface Vlan20

standby 3 preempt no shutdown interface Vlan30

standby 4 preempt no shutdown

interface Vlan10

standby 2 priority 110 standby 2 preempt no shutdown interface Vlan20

standby 3 priority 110 standby 3 preempt no shutdown interface Vlan30

standby 4 priority 110 standby 4 preempt no shutdown

En los switches multicapa deberá troncalizar los puertos que conectan a los switches de capa 2

vlan 10 name Ventas vlan 20

name Financiera vlan 30

name RRHH

vlan 10 name Ventas vlan 20

name Financiera vlan 30

name RRHH

Interface range Ethernet3/1-3

Asigne la siguiente dirección a la interfaz que conecta al router R2.

interface Ethernet0/0 no switchport

ip address 10.10.10.2 255.255.255.252 no shutdown

interface Ethernet0/0 no switchport

(5)

Aplique el enrutamiento OSPF multitarea para la comunicación entre dispositivos, el área 1 le corresponde a las VLAN y el área 0 al enlace troncal hacia el router R2 (no olvide habilitar el proceso de enrutamiento para el switch multicapa con el comando ip routing).

ip routing

router ospf 1

network 10.10.10.0 0.0.0.3 area 0 network 172.16.1.0 0.0.0.255 area 1 network 172.16.2.0 0.0.0.255 area 1 network 172.16.3.0 0.0.0.255 area 1

ip routing

router ospf 1

network 10.10.10.4 0.0.0.3 area 0 network 172.16.1.0 0.0.0.255 area 1 network 172.16.2.0 0.0.0.255 area 1 network 172.16.3.0 0.0.0.255 area 1

NOTA: Utilice el comando show standby para verificar el estado de los dispositivos donde configuro HSRP.

Vlan10 - Group 2 State is Standby

1 state change, last state change 01:30:10 Virtual IP address is 172.16.1.1

Active virtual MAC address is 0000.0c07.ac02 (MAC Not In Use)

Local virtual MAC address is 0000.0c07.ac02 (v1 default) Hello time 3 sec, hold time 10 sec

Next hello sent in 2.128 secs Preemption enabled

Active router is 172.16.1.3, priority 110 (expires in 8.864 sec)

Standby router is local Priority 100 (default 100)

Group name is "hsrp-Vl10-2" (default) Vlan20 - Group 3

State is Active

2 state changes, last state change 01:30:12 Virtual IP address is 172.16.2.1

Next hello sent in 2.320 secs Preemption enabled Active router is unknown Standby router is unknown Priority 100 (default 100)

State is Active

Vlan10 - Group 2 State is Active

Active virtual MAC address is 0000.0c07.ac02 (MAC In Use) Local virtual MAC address is 0000.0c07.ac02 (v1 default) Hello time 3 sec, hold time 10 sec

Active router is local

Standby router is 172.16.1.2, priority 100 (expires in 8.160 sec)

Priority 110 (configured 110)

State is Active

Active router is local Standby router is unknown Priority 110 (configured 110)

State is Active

Active router is local

(6)

Active router is unknown Standby router is unknown Priority 100 (default 100)

Group name is "hsrp-Vl30-4" (default)

Standby router is unknown Priority 110 (configured 110)

Group name is "hsrp-Vl30-4" (default)

**Las direcciones MAC pueden variar dependerá de las interfaces que estén participando.

Asigne las siguientes direcciones IP al router R2 según la topología, además configure OSPF para las redes conectadas a los switches multicapa y coloque una ruta estática predeterminada tanto para el ISP1 e ISP2 y una ruta de respaldo cambiando la distancia administrativa, no olvide propagar el enrutamiento estático dentro del enrutamiento dinámico.

R2 interface Ethernet1/0

interface Ethernet1/1

router ospf 1

network 10.10.10.0 0.0.0.3 area 0 network 10.10.10.4 0.0.0.3 area 0 default-information originate ip route 0.0.0.0 0.0.0.0 168.243.1.2 ip route 0.0.0.0 0.0.0.0 168.243.1.6 5

Configurando GLBP

Al contrario que HSRP todos los routers con GLBP están activos con lo cual el balanceo de carga se cumple entre todos los routers del grupo. De acuerdo con la topología configuraremos como Soporte-AVG y Soporte-AVF con siguiente dirección ip virtual 192.168.1.254.

Soporte-AVG Soporte-AVF

interface e1/0

ip address 192.168.1.1 255.255.255.0 glbp 1 ip 192.168.1.254

glbp 1 authentication md5 key-string eportillo glbp 1 priority 110

glbp 1 preempt

interface e1/0

ip address 192.168.1.2 255.255.255.0 glbp 1 ip 192.168.1.254

glbp 1 authentication md5 key-string eportillo glbp 1 preempt

glbp 1 load-balancing round-robi

(7)

glbp 1 load-balancing round-robin no shutdown

interface e1/1

router ospf 1

network 10.10.10.8 0.0.0.3 area 0 network 192.168.1.0 0.0.0.255 area 2

no shutdown interface e1/1

router ospf 1

network 10.10.10.12 0.0.0.3 area 0 network 192.168.1.0 0.0.0.255 area 2

El comando show glbp permite verificar el estado de las interfaces involucradas en el proceso de GLBP.

Soporte-AVG Soporte-AVF

Ethernet1/0 - Group 1 State is Active

Hello time 3 sec, hold time 10 sec Next hello sent in 0.332 secs

Redirect time 600 sec, forwarder time-out 14400 sec Authentication MD5, key-string "eportillo"

Preemption enabled, min delay 0 sec Active is local

Standby is 192.168.1.2, priority 100 (expires in 9.816 sec) Priority 110 (configured)

Weighting 100 (default 100), thresholds: lower 1, upper 100

Load balancing: round-robin Group members:

ca02.691f.001c (192.168.1.1) local

ca13.ba41.001c (192.168.1.2) authenticated There are 2 forwarders (1 active)

Forwarder 1 State is Active

1 state change, last state change 01:18:16 MAC address is 0007.b400.0101 (default) Owner ID is ca02.691f.001c

Redirection enabled

Preemption enabled, min delay 30 sec Active is local, weighting 100

Arp replies sent: 2 Forwarder 2 State is Listen

MAC address is 0007.b400.0102 (learnt) Owner ID is ca13.ba41.001c

Redirection enabled, 599.344 sec remaining (maximum 600 sec)

Time to live: 14399.176 sec (maximum 14400 sec) Preemption enabled, min delay 30 sec

Active is 192.168.1.2 (primary), weighting 100 (expires in 8.836 sec)

Ethernet1/0 - Group 1 State is Standby

Hello time 3 sec, hold time 10 sec Next hello sent in 2.824 secs

Redirect time 600 sec, forwarder time-out 14400 sec Authentication MD5, key-string "eportillo"

Preemption enabled, min delay 0 sec

Active is 192.168.1.1, priority 110 (expires in 7.356 sec) Standby is local

Priority 100 (default)

Weighting 100 (default 100), thresholds: lower 1, upper 100

Load balancing: round-robin Group members:

ca02.691f.001c (192.168.1.1) authenticated ca13.ba41.001c (192.168.1.2) local

There are 2 forwarders (1 active) Forwarder 1

State is Listen

2 state changes, last state change 01:16:17 MAC address is 0007.b400.0101 (learnt) Owner ID is ca02.691f.001c

Time to live: 14399.140 sec (maximum 14400 sec) Preemption enabled, min delay 30 sec

Active is 192.168.1.1 (primary), weighting 100 (expires in 8.600 sec)

Forwarder 2 State is Active

1 state change, last state change 01:16:03 MAC address is 0007.b400.0102 (default) Owner ID is ca13.ba41.001c

Preemption enabled, min delay 30 sec Active is local, weighting 100

(8)

show glbp brief muestra el grupo, prioridad, estado, dirección IP, el router activo y el router de promotor.

Soporte-AVG

Interface Grp Fwd Pri State Address Active router Standby route Et1/0 1 - 110 Active 192.168.1.254 local 192.168.1.2 Et1/0 1 1 7 Active 0007.b400.0101 local - Et1/0 1 2 7 Listen 0007.b400.0102 192.168.1.2 -

Soporte-AVF

Interface Grp Fwd Pri State Address Active router Standby route Et1/0 1 - 100 Standby 192.168.1.254 192.168.1.1 local Et1/0 1 1 7 Listen 0007.b400.0101 192.168.1.1 - Et1/0 1 2 7 Active 0007.b400.0102 local -

Aplique las siguientes configuraciones para el router R1, además incluya el enrutamiento ospf multiarea, enrutamiento estático por defecto, una ruta de respaldo cambiando la distancia administrativa y propague la ruta estática.

R1

router ospf 1

network 10.10.10.8 0.0.0.3 area 0 network 10.10.10.12 0.0.0.3 area 0 default-information originate ip route 0.0.0.0 0.0.0.0 168.243.1.10 ip route 0.0.0.0 0.0.0.0 168.243.1.14 5

Para finalizar asignar las direcciones IP a los router ISP1 y ISP2 según la topología además aplique el enrutamiento

estático (puede agregar una ruta resumen).

(9)

ISP1 ISP2

ip route 10.10.10.0 255.255.255.240 168.243.1.9 ip route 10.10.10.0 255.255.255.240 168.243.1.1 ip route 172.16.0.0 255.255.252.0 168.243.1.1 ip route 172.16.0.0 255.255.252.0 165.243.1.9 ip route 192.168.1.0 255.255.255.0 168.243.1.9 ip route 192.168.1.0 255.255.255.0 165.243.1.1

ip route 10.10.10.0 255.255.255.240 168.243.1.13 ip route 10.10.10.0 255.255.255.240 168.243.1.5 ip route 172.16.0.0 255.255.252.0 168.243.1.13 ip route 172.16.0.0 255.255.252.0 165.243.1.5 ip route 192.168.1.0 255.255.255.0 168.243.1.13 ip route 192.168.1.0 255.255.255.0 165.243.1.5

Para los dispositivos finales de las VLANs Ventas, Financiera y RRHH está configurado DHCP, mientras que para los dispositivos DBA, SoporteTecnico y AdminSys deberá asignarse manualmente dentro del rango permitido de la dirección IP 192.168.1.0/24 (la ip 192.168.1.1 y 192.168.1.2 ya están utilizadas) y como puerta de enlace la ip 192.168.1.254.
