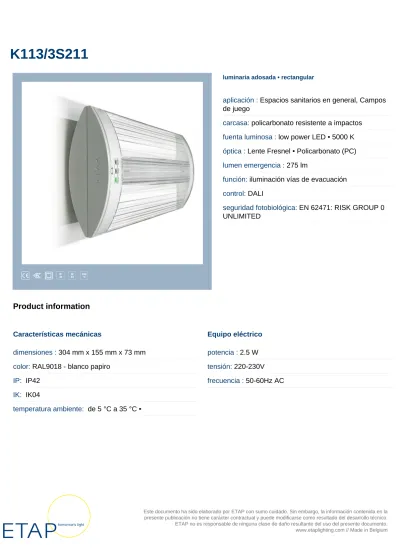

K113/3S211
luminaria adosada • rectangular
aplicación : Espacios sanitarios en general, Campos de juego
carcasa: policarbonato resistente a impactos fuenta luminosa : low power LED • 5000 K óptica : Lente Fresnel • Policarbonato (PC) lumen emergencia : 275 lm
función: iluminación vías de evacuación control: DALI
seguridad fotobiológica: EN 62471: RISK GROUP 0 UNLIMITED
Product information
Características mecánicas
dimensiones : 304 mm x 155 mm x 73 mm color: RAL9018 - blanco papiro
IP: IP42 IK: IK04
temperatura ambiente: de 5 °C a 35 °C •
Equipo eléctrico
potencia : 2.5 W tensión: 220-230V frecuencia : 50-60Hz AC
Este documento ha sido elaborado por ETAP con sumo cuidado. Sin embargo, la información contenida en la presente publicación no tiene carácter contractual y puede modificarse como resultado del desarrollo técnico.
ETAP no es responsable de ninguna clase de daño resultante del uso del presente documento.
www.etaplighting.com // Made in Belgium
Baterias
fonctionamiento : modo permanente/no permanente seleccionable Baterias: 4 x NiMh 1,2V 2,2Ah
autonomía : 180 minutos
Luminance
flujo luminoso : 275 lm
Tablas de interdistancias: montaje en techo
ER Ceiling for 1.0 Lux and 275 lm
H (m) a b c d
2.6 7.1 15.8 4.0 9.6
2.8 7.5 16.7 4.1 10.0
3.0 7.8 17.6 4.2 10.3
3.5 3.2 16.3 4.4 11.0
4.0 3.2 15.6 4.6 11.7
4.5 3.4 16.1 4.7 12.2
5.0 4.1 9.0 4.7 12.6
6.0 4.8 8.1 4.7 13.2
7.0 1.0 6.0 4.3 13.5
8.0 1.2 4.2 3.7 13.5
10.0 0.7 2.1 1.2 12.1
12.0 --- 1.2 --- 7.1
AP Ceiling for 0.5 Lux and 275 lm
H (m) a b c d
2.6 8.1 19.5 --- 6.7
2.8 3.8 17.2 2.5 7.8
3.0 3.0 16.7 2.5 9.3
3.5 4.2 18.8 2.4 8.4
4.0 4.4 20.0 2.2 9.0
4.5 4.0 21.4 1.9 9.4
5.0 4.1 22.7 1.6 9.5
6.0 5.0 25.2 0.9 8.8
7.0 6.0 13.0 1.9 13.0
8.0 5.7 29.8 0.2 6.5
10.0 9.8 13.8 --- 10.6
12.0 1.7 9.9 1.1 10.8
Este documento ha sido elaborado por ETAP con sumo cuidado. Sin embargo, la información contenida en la presente publicación no tiene carácter contractual y puede modificarse como resultado del desarrollo técnico.
ETAP no es responsable de ninguna clase de daño resultante del uso del presente documento.
www.etaplighting.com // Made in Belgium
AP Ceiling for 1.0 Lux and 275 lm
H (m) a b c d
2.6 3.0 13.6 1.6 6.1
2.8 3.1 14.1 1.6 6.2
3.0 3.2 14.6 1.5 6.5
3.5 3.4 15.9 1.2 6.6
4.0 3.6 17.6 1.1 5.1
4.5 3.0 18.4 0.2 6.3
5.0 4.0 20.1 0.6 4.0
6.0 5.3 9.7 1.3 8.4
7.0 6.7 10.0 --- 7.3
8.0 1.1 6.5 0.6 9.3
10.0 1.3 5.3 --- 7.2
12.0 0.4 2.1 --- 13.0
Distance tables: wall mounted
"
ER Wall for 1.0 Lux and 275 lm
H (m) a b c d
1.4 3.6 7.9 2.1 5.8
1.6 3.8 8.4 2.1 6.3
1.8 4.0 8.9 2.6 6.9
2.0 4.2 9.4 2.7 6.4
2.2 0.1 6.4 2.8 6.6
2.4 0.1 5.5 3.0 6.9
2.6 --- 5.4 3.1 7.1
2.8 --- --- 3.2 7.4
3.0 --- --- 2.9 7.6
3.5 --- --- 3.1 7.3
4.0 --- --- --- 4.8
AP Wall for 0.5 Lux and 275 lm
H (m) a b c d
1.4 3.6 7.9 2.8 6.3
1.6 3.8 8.4 2.9 6.7
1.8 4.0 8.9 2.6 7.0
2.0 4.2 9.4 2.7 6.4
2.2 0.1 6.4 2.8 6.6
2.4 0.1 5.5 3.0 6.9
2.6 --- 0.1 3.1 7.1
2.8 --- --- 3.2 7.4
3.0 --- --- 3.3 7.6
3.5 --- --- 3.6 8.3
4.0 --- --- --- 4.8
AP Wall for 1.0 Lux and 275 lm
H (m) a b c d
1.4 3.2 7.2 2.1 5.6
1.6 3.4 7.6 2.1 5.8
1.8 3.6 8.1 2.1 5.3
2.0 0.1 4.7 2.2 5.4
2.2 0.1 4.5 2.3 5.7
2.4 --- --- 2.4 6.0
2.6 --- --- 2.2 6.2
2.8 --- --- 2.3 6.5
3.0 --- --- --- 4.5
3.5 --- --- --- 3.7
Este documento ha sido elaborado por ETAP con sumo cuidado. Sin embargo, la información contenida en la presente publicación no tiene carácter contractual y puede modificarse como resultado del desarrollo técnico.
ETAP no es responsable de ninguna clase de daño resultante del uso del presente documento.
www.etaplighting.com // Made in Belgium
Diagrama Isolux - montaje en pared
H = 2.5m 0m
1m
2m
3m 3m 2m 1m 0m 1m 2m 3m
Lux 0.5 1.0 2.0 3.0 4.0 5.0
Accesorios
K1H1 Marco de montaje empotrado K1H2 Soporte perpendicular a pared K1H3 Soporte paralelo a pared K1H4-50 Accesorio suspensión K1H7 Rejillas de protección
K1H14 Placa de adaptación para la renovación K8
K1H15 Placa de adaptación para la renovación del antiguo K2 8 K1H16 Placa de adaptación para la renovación del antiguo K2 13W K1H17 Placa de adaptación para la renovación del antiguo K1 K1H8 Plantilla para el marco de montaje empotrado
K1H10 Placa de refuerzo para montaje en superficie irregular
K1H11 Accesorio para cableado pasante y/o cableado de montaje
Esquema
