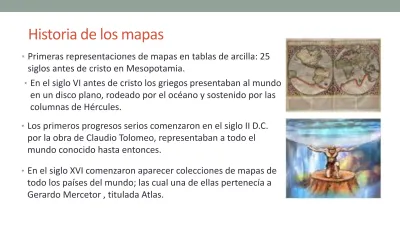

Historia de los mapas
• Primeras representaciones de mapas en tablas de arcilla: 25 siglos antes de cristo en Mesopotamia.
• En el siglo VI antes de cristo los griegos presentaban al mundo en un disco plano, rodeado por el océano y sostenido por las columnas de Hércules.
• Los primeros progresos serios comenzaron en el siglo II D.C.
por la obra de Claudio Tolomeo, representaban a todo el mundo conocido hasta entonces.
• En el siglo XVI comenzaron aparecer colecciones de mapas de todo los países del mundo; las cual una de ellas pertenecía a Gerardo Mercetor , titulada Atlas.
Georreferenciación
Es un proceso que permite determinar la posición de una entidad geográfica sobre la superficie terrestre. Se sirve de un sistema de proyección y sistema de coordenadas
que representan el geoide terrestre, para transformarlo
en un mapa o en un plano.
Para la realización de trabajos topográficos se recomienda utilizar cartografía referida a un sistema de representación, ya sea en coordenadas geográficas o planas como el Sistema UTM (Sistema de Coordenadas UniversalTransversal de Mercator).
Para el elipsoide de referencia, base del sistema de proyección seleccionado, las elevaciones se expresan generalmente en metros sobre el nivel del mar.
Datum
El Datum es un conjunto de puntos de referencia, en la superficie del elipsoide de referencia, de los que las coordenadas geográficas son tomadas. El sistema de datums horizontales son utilizados para describir un punto sobre la superficie terrestre, y los datums verticales, para elevaciones o profundidades.
Un Datum de referencia (modelo matemático) es una superficie constante y conocida utilizada para describir la localización de puntos sobre la Tierra.
Dado que diferentes datums tienen diferentes radios y puntos centrales, un punto medido con diferentes datums puede tener coordenadas diferentes.
Existen cientos de datums de referencia desarrollados para señalar convenientemente puntos en determinadas partes del planeta.
Cada Datum está compuesto por:
a) un elipsoide, y
b) por un punto llamado "Fundamental" en el que el elipsoide y la Tierra son tangentes. De este punto se han de especificar longitud, latitud y el azimut de una dirección desde él establecida.
• El amplio uso del WGS84 ésta dado por el manejo de la tecnología GPS ya que es el datum en el cual se calculan las posiciones GPS normalmente.
Forma verdadera de la Tierra (El Geoide)
• Superficie equipotencial
que se asemeja al nivel medio del mar
• Definición Física que es una superficie complicada
• Descrita por un número infinito de parámetros
• Puede ser detectada por algunos instrumentos
Europa N. América
S. America África
Topografía
Página 2-4
El Elipsoide
• Una elipse es una figura matemática que se define por:
– Semi eje mayor (a) – Semi eje menor (b)
• Es una figura geométrica simple
• No puede ser detectada por instrumentos
b
a
Página 2-5
El Elipsoide y el Geoide
O1
Europa N. América
S. América África
Topografía
N
Página 2-6
El Elipsoide y el Geoide
• ¿Cuál elipsoide seleccionar ?
O2
O1
Europa N. América
S. América África
N N Topografía
Página 2-7
El Elipsoide y el Geoide
• El Sistema Geodésico Mundial
– WGS 1984
• Es el que mejor se asemeja a la forma de la Tierra
Europa N. América
S. América África
N
Topografía
Página 2-8
Sistema Geodésico Mundial (WGS84)
• El origen coincide con el centro de masa de la Tierra
• Los ejes X y Y son perpendiculares entre sí en el plano ecuatorial
• El eje Z forma un ángulo recto con el plano formado por X,Y y coincide con el eje de rotación
de la Tierra
h
P
Z
X
Y
Página 2-9
Sistema Geodésico Mundial (WGS84)
• El eje X pasa por el meridiano de Greenwich
• Las diferencias de Posición y Coordenadas se obtienen en el Sistema de Coordenadas WGS 84
– Latitud, Longitud y Altura Elipsoidal – Coordenadas Geocéntricas
X,Y,Z
h
P
Z
X
Y
Página 2-10
