Speedaire Operating Instructions & Parts Manual

E N G L I S H

For Repair Parts, call 1-800-323-0620

24 hours a day - 365 days a year

Please provide following information:

-Model number -Serial number (if any)

-Part description and number as shown in parts lists Address parts correspondence to:

Grainger Parts P. O. Box 3074 1657 Shermer Road

Northbrook, IL 60065-3074 U.S.A.

15D802

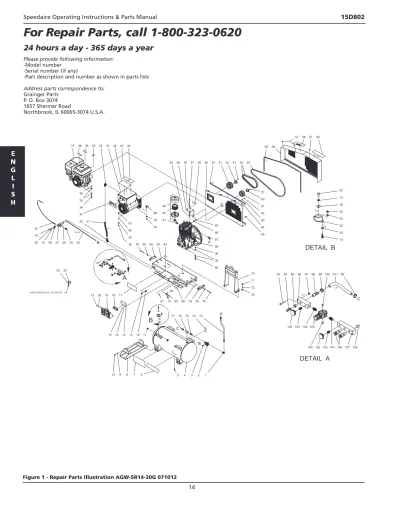

Figure 1 - Repair Parts Illustration AGW-SR14-30G 071012

(2)

E N G L I S H

For Repair Parts, call 1-800-323-0620

24 hours a day - 365 days a year

15D802

57 Fastener 33-0197 3

58 Decal- Warning(See 71-0089) N/A 1

59 Decal - Operations(See 71-0089) N/A 1

60 Bushing 9-0094 1

61 Sheave 10-0043 1

62 Locknut 30-0157 10

63 Washer 28-0003 20

64 Decal - Warning (See 71-0089) N/A 1

65 Bolt 27-9524 3

66 Bolt 27-0066 2

67 Elbow 24-0074 1

68 Pump 3-0298 1

69 Bolt 27-0121 4

70 Lift Hook 13-0215A01 1

71 Bolt 27-0118 6

72 Lockwasher 29-0008 10

73 Hose 15-0275 1

74 Adapter 23-0072 1

75 Tee 23-0235 1

76 Barb 23-0045 1

77 Bolt 27-0576 2

78 Tightner Bracket 20-0812A01 1

79 Bolt 27-8807 1

80 Decal- Ground Pictorial

(See 71-0089) N/A 1

81 Nut 30-6001 2

82 Decal - Data Plate 34-1311 1

83 Baseplate 5-0314A37 1

84 Tightener Bracket 20-0650A01 1

85 Washer 28-0005 1

86 Bolt 27-0117 5

87 Washer 28-0004 2

88 Mounting Bolt 20-1274A01 2

89 Filter Canister 19-0237 1

90 Air Filter 19-0226 1

91 Elbow 23-0088 1

92 Isolator 14-0109 4

93 Bolt 27-0019 4

94 Pressure Relief Valve 22-0267 1

95 Reducer 23-0017 1

96 Manifold Block 51-0033 1

97 Locknut 30-0155 4

98 Hose Barb 23-0105 1

99 Hose Clamp 42-0011 2

100 Plug 24-0082 2

101 Hose *(One Foot Required) 15-0007 1

102 Pressure Gauge 22-0271 2

103 Reducer 23-0111 2

104 Nipple 24-0175 2

105 Regulator 22-0231 1

106 Qc Socket 17-0068 2

107 Manifold Block 51-0039 1

108 Plug 24-0034 1

- Decal Set 71-0089 1

(*) Must Order In One Foot Lengths

(**) Contact Your Sales Representative When Ordering Replacement Tank

1 Elbow 24-0272 1

2 Pilot Valve 22-0270 1

3 Elbow 23-0316 1

4 Tank Assembly 12-0209A37 1

5 Petcock 23-0312 1

6 Decal - Speedaire 34-1280 1

7 Decal - Operations (See 71-0089) N/A 1

8 Foot 20-1149A01 2

10 Bolt 27-0067 24

11 Plug 39-0016 1

12 Strain Relief 32-0586 1

13 Electrical Locknut 32-0587 1

14 Idler Board Bracket 13-0217A01 1

15 Star Washer 28-1009 9

16 Screw 27-2811 4

17 Decal - Maintenance

(See 71-0089) N/A 1

18 Idler Board 32-1101 1

19 Control Panel Assembly N/A Sep 1

21 Bolt 27-0015 8

22 Cable Tie 33-0022 2

23 Mounting Base 32-0621 2

24 Copper Tube *(Three Feet Required) 54-0034 1

26 Adapter 23-0328 1

27 Solenoid 22-0469 1

28 Solenoid Bracket 13-0216A01 1

29 Screw 27-8933 2

30 Throttle Control 33-0401 1

31 Conduit *(Two Feet Required) 32-0253 1

32 Conduit Elbow 32-0254 2

33 Decal - Welder Control Panel N/A 1

34 Bolt 27-0122 4

35 Washer 28-0023 33

36 Locknut 30-0159 11

37 Engine 1-0177 1

38 Decal - Risk Of Burns (See 71-0089) N/A 1 39 Decal - Risk Of Fire (See 71-0089) N/A 1

40 Key 43-0078 1

41 Welder/Generator 32-1096 1

42 Decal - Welder Operating Inst.

(See 71-0089) N/A 1

43 Decal - Risk Of Shock (See 71-0089) N/A 1 44 Decal - Welding Chart (See 71-0089) N/A 1

45 Spacer 33-0425 2

46 Bracket 13-0189A01 1

47 Bolt 27-8071 2

48 Decal - Risk Of Burns (See 71-0089) N/A 3

49 Beltguard Back 6-0153A01 1

50 Edging *(Four Feet Required) 33-0020 1

51 Sheave 10-0011 1

52 Bushing 9-0005 1

53 Belt 11-0049 2

54 Belt 11-0090 1

55 Edging *(Six Feet Required) 33-0020 1

56 Beltguard Front 6-0154A01 1

Repair Parts List

Ref.No. Description Ref. Description

Part Numbers for Model: No.

15D802 Qty. Part Numbers for Model:

15D802 Qty.

(3)

E N G L I S H

For Repair Parts, call 1-800-323-0620

24 hours a day - 365 days a year

15D802

Figure 2 - Repair Parts Illustration AGW-SR14-30G CONTROL BOX ASSEMBLY 111511

(4)

E N G L I S H

For Repair Parts, call 1-800-323-0620

24 hours a day - 365 days a year

15D802

Control Box Assembly Parts List

No. Part

Numbers Qty.

PartNumbers Qty.

10 Rocker Switch 32-1103 1

11 Screw 27-9574 4

12 Toggle Breaker - 20A 32-0835 1

13 Nut 30-0154 1

14 Din Rail 32-0835 1

15 Star Washer 28-1009 1

16 Screw 27-2811 1

17 Dc Power Supply 32-0951 1

- Wire Kit (Not Shown) 32-9115 1

1 Screw 27-8881 6

3 Gfci Duplex Receptacle 32-0830 2

4 Locknut 30-0152 6

5 Decal - Agw Control Panel

(See 71-0089) N/A 1

6 Control Box Cover 20-1265A01 1

7 Circuit Breaker 32-0438 2

8 Circuit Breaker Boot 32-0441 2

9 125/250 Volt Receptacle 32-0833 1

(5)

E N G L I S H

For Repair Parts, call 1-800-323-0620

24 hours a day - 365 days a year

15D802

Figure 3 - Repair Parts Illustration 3-0298 092110

(6)

E N G L I S H

For Repair Parts, call 1-800-323-0620

24 hours a day - 365 days a year

15D802

1 Screw 27-8043 9

2 Washer 28-1058 9

3 Head 46-1272 1

4 Safety Relief Valve 22-0362 1

5 Elbow 24-0304 1

6 Elbow 24-0305 1

7 Intercooler Tube 46-1273 1

8 Valve Plate Assy (Inc. 9-16) 70-0473 1 9 Gasket -Valve Plate Upper N/A 1

10 Screw N/A 4

11 Valve Seat- Upper N/A 1

12 Valve Reed N/A 2

13 Valve Reed N/A 4

14 Gasket -Valve Plate Middle N/A 1

15 Valve Seat- Lower N/A 1

16 Gasket -Valve Plate Lower N/A 1

17 Cylinder 46-1274 1

18 Hexnut 30-7203 6

20 Gasket -Cylinder N/A 1

21 Stud 27-8991 6

22 Pump Crankcase 46-1275 1

23 Breather Assy 46-1276 1

24 Breather Pipe 46-1277 1

25 Bolt 27-8992 7

Single Stage Compressor (3-0298) Parts List

No. Part

Numbers Qty.

PartNumbers Qty.

26 Rear Crankcase Cover 46-1278 1 27 Gasket - Rear Crankcase Cover N/A 1

28 Obstruct Oil Net 46-1279 1

29 Oil Level Sight Glass 46-1280 1

30 O-Ring 25-0150 1

31 Plug 24-0009 1

32 O-Ring 25-0160 1

33 Oil Fill Cap 46-1281 1

34 Ball Bearing 48-0024 2

35 Pump Crankshaft 46-1282 1

36 Key 43-0125 1

37 Oil Seal 26-0302 1

38 Flywheel 10-0139 1

39 Washer 28-1060 1

40 Connecting Rod Assy 70-0468 1

41 Piston 46-1283 1

42 Snap Ring 46-1284 1

43 Piston Pin 46-1285 4

44 Piston Ring 70-0469 1

45 Piston Ring 70-0470 1

46 Piston Pin 46-1286 1

47 Piston 46-1287 1

48 Connecting Rod Assy 70-0471 1

49 Connecting Rod Bushing 46-1288 4 50 Pump Gasket (Inc. 9, 14, 16, 20, 28) 70-0472 1

(7)

E N G L I S H

For Repair Parts, call 1-800-323-0620

24 hours a day - 365 days a year

15D802

Figure 4 - Repair Parts Illustration 22-0270 062905

(8)

E N G L I S H

For Repair Parts, call 1-800-323-0620

24 hours a day - 365 days a year

15D802

1 Inlet Port Fitting (See 22-0270) N/A Sep. 1

2 O-ring (See 22-0270) N/A Sep. 3

3 Main Body (See 22-0270) N/A Sep. 1

4 Unloader Valve Piston Assy (See 70-0228) N/A Sep. 1

5 Unloader Valve Spring (See 70-0228) N/A Sep. 1

6 Unloader Valve Spring Seat (See 22-0270) N/A Sep. 1

7 Cap (See 22-0270) N/A Sep. 1

8 Discharge Port Fitting (See 22-0270) N/A Sep. 1

9 Check Valve Spring Seat (See 22-0270) N/A Sep. 1

10 Check Valve Spring (See 70-0288) N/A Sep. 1

11 Check Valve Piston (See 70-0228) N/A Sep. 1

12 Muffler (See 22-0270) N/A Sep. 1

13 Stem Unloader (See 70-0228) N/A Sep. 1

14 Diaphragm (See 70-0228) N/A Sep. 1

15 O-ring (See 70-0228) N/A Sep. 1

16 Screen (See 70-0228) N/A Sep. 1

17 #8-32 x 1/2" Screw w/ Washer * 4

18 Pilot Body (See 22-0270) N/A Sep. 1

19 Ball (See 70-0228) N/A Sep. 1

20 O-ring (See 70-0228) N/A Sep. 1

21 Differential Adjusting Locknut (See 22-0270) N/A Sep. 1

22 Differential Adjusting Nut (See 22-0270) N/A Sep. 1

23 Pressure Adjusting Locknut (See 22-0270) N/A Sep. 1

24 Pressure Adjusting Toggle Assy (See 70-0228) N/A Sep. 1

25 Red Toggle Cover (See 22-0270) N/A Sep. 1

Repair Kit (Inc. 4-5, 10-11, 13-16, 19-20, 24 and 3 each 2) 70-0228

Complete Pilot Valve (Inc. 1-25) 22-0270

(*) Standard hardware item, available locally.

Pilot Valve (22-0270) Parts List

Ref.No. Description Part

Numbers Qty.

(9)
