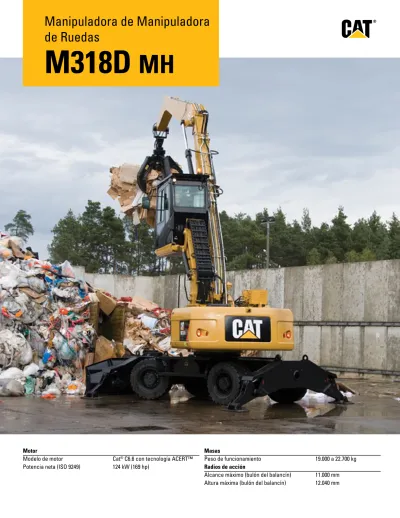

M318D
mhManipuladora de Manipuladora de Ruedas
Motor
Modelo de motor Cat® C6.6 con tecnología ACERT™
Potencia neta (ISO 9249) 124 kW (169 hp)
Masas
Peso de funcionamiento 19.000 a 22.700 kg Radios de acción
Alcance máximo (bulón del balancín) 11.000 mm Altura máxima (bulón del balancín) 12.040 mm
Las manipuladoras de materiales Cat® de la serie D incorporan innovaciones para mejorar el rendimiento y la versatilidad.
La mayor capacidad de elevación, los tiempos de ciclo mejorados y la facilidad de manejo aumentan la productividad y reducen los costes de operación.
Características Motor
El Motor C6.6 cumple con la Fase IIIA de la Directiva de la UE y ofrece mayor rendimiento y fiabilidad al tiempo que reduce el consumo de combustible y los niveles de ruido.
Diseño respetuoso con el medio ambiente Ayudando a proteger nuestro medio ambiente, el motor proporciona niveles de ruido interior y exterior bajos, intervalos de cambio de filtro más prolongados y ahorra más combustible.
Sistema hidráulico
El innovador sistema hidráulico con sensor de carga proporciona tiempos de ciclo más rápidos y aumenta la productividad en cualquier trabajo de manipulación de materiales.
Facilidad de servicio
Para una seguridad mejorada, se puede acceder a todos los puntos de mantenimiento diario desde el suelo. Un sistema de lubricación centralizado permite lubricar puntos críticos.
Comodidad del operador
El puesto del operador completamente rediseñado amplía al máximo la comodidad y aumenta la seguridad. El asiento con suspensión neumática con ajuste automático de peso con cojines con calefacción y ventilación mejora la comodidad del operador. La seguridad se ha mejorado gracias al nuevo monitor en color y a la cámara de montaje trasero de serie.
Tren de rodaje
Existen varias configuraciones de tren de rodaje con hoja y estabilizadores disponibles para ofrecerle la mejor solución.
Contenido
Motor...3
Sistema hidráulico ...4
SmartBoom™ ...5
Diseño respetuoso con el medio ambiente ....5
Comodidad del operador ...6
Cabina elevada ...8
Tren de rodaje y eje motriz ...9
Plumas y balancines...10
Versatilidad ...11
Facilidad de servicio y completo servicio postventa...12
Especificaciones de la Manipuladora de Materiales de Ruedas M318D mh...14
Equipo estándar de la Manipuladora de Materiales de Ruedas M318D mh...21
Equipo opcional de la Manipuladora de Materiales de Ruedas M318D mh...22
Motor
Fabricado para ofrecer potencia, fiabilidad, reducido mantenimiento, excelente aprovechamiento de combustible y bajo nivel de emisiones.
Rendimiento potente
El Motor Cat® C6.6 con la tecnología ACERT™ introduce una serie de mejoras progresivas que suponen un gran paso hacia adelante en el rendimiento de los motores. Los pilares de la tecnología ACERT son el suministro de combustible, el sistema de admisión de aire y el control electrónico. La tecnología ACERT optimiza el rendimiento del motor a la vez que cumple la Fase IIIA de la directiva de la UE sobre emisiones de gases del motor. El Motor Cat C6.6 del modelo M318D mh ofrece una potencia bruta máxima de 130 kW.
Bajo consumo de combustible
El C6.6 está controlado electrónicamente y usa el sistema de alimentación de raíl común y bomba de combustible Cat. Esta combinación logra un consumo de combustible excepcional durante la producción y el desplazamiento. Si el sistema detecta que se está circulando por carretera, el motor cambiará al punto de funcionamiento más eficaz del sistema para ahorrar
combustible sin reducir el rendimiento en carretera.
Ruidos y vibración reducidos
El diseño del Cat C6.6 mejora la comodidad del conductor al reducir el ruido y la vibración.
Sistema de refrigeración
Un motor hidráulico controlado eléctricamente acciona un ventilador de velocidad variable para el refrigerante del motor y el aceite hidráulico. La velocidad óptima del ventilador se determina en función de la temperatura del refrigerante y del aceite
hidráulico resultante de un consumo reducido de combustible y de unos niveles de ruido más bajos. El control electrónico del motor compensa de forma continua las distintas cargas, con lo que se proporciona una potencia neta constante, independientemente de las condiciones de funcionamiento.
Control de reducción del régimen del motor de una sola pulsación
El control automático de una sola pulsación y dos fases de la velocidad del motor reduce el régimen del motor si no se realiza ninguna operación, con lo que se maximiza la eficiencia del combustible y se reducen los niveles de ruido.
Paquete para la manipulación de basura
El paquete para la manipulación de basura se ha desarrollado específicamente para las manipuladoras de materiales que trabajan en estaciones de transferencia de residuos u otras aplicaciones donde se produce mucho polvo. Esta opción ofrece lo siguiente:
• Un ventilador hidráulico reversible que invierte el flujo de aire tras un intervalo establecido que puede ajustarse manualmente entre 2 y 60 minutos con un interruptor situado en el interior de la cabina.
• Una cubierta del sistema de refrigeración de tela metálica densa especial reduce aún más la obstrucción del radiador.
• Dos filtros extractores de polvo proporcionan el aire limpio filtrado al compartimento del motor, al filtro de aire, al postenfriador y al condensador de aire acondicionado.
Sistema hidráulico
Los tiempos de ciclo rápidos y la capacidad de elevación mejorada se combinan para maximizar su productividad en cualquier trabajo.
Velocidad de implemento mejorada
Gracias a los nuevos carretes y a la potencia aumentada, las manipuladoras de materiales de la serie D son capaces de ofrecer velocidades de giro y balancín muy rápidas, lo que equivale a una mayor productividad.
Bomba de giro especializada
Una bomba de pistones de caudal variable especializada y un motor de pistón de desplazamiento fijo propulsan el mando del giro. Este circuito hidráulico cerrado maximiza el rendimiento de giro sin reducir la potencia de las otras funciones hidráulicas, lo que da como resultado unos movimientos combinados más suaves.
Modo de elevación de cargas pesadas
Este modo maximiza el rendimiento de elevación al aumentar la capacidad de elevación de la manipuladora de materiales un 7%.
Las cargas pesadas se pueden mover fácilmente en todo el radio de acción de la máquina, al mismo tiempo que mantiene una velocidad y estabilidad excelentes.
Sensibilidad hidráulica ajustable
La sensibilidad hidráulica ajustable permite al operador ajustar la agresividad de la máquina según la aplicación. Para trabajos de precisión, puede preseleccionarse uno de los tres niveles diferentes de agresividad.
Sistema hidráulico auxiliar proporcional
La versatilidad del sistema hidráulico puede ampliarse para usar una amplia variedad de implementos hidráulicos con diversas opciones de válvulas.
• La válvula de varias combinaciones es el núcleo del sistema de control de las herramientas y permite al operador seleccionar hasta diez implementos preprogramados desde el monitor.
Estos parámetros hidráulicos predefinidos admiten el caudal unidireccional o bidireccional. Los interruptores desplazables de la palanca tipo joystick permiten un control modulado de los implementos.
• La válvula de función de presión media ofrece un flujo
proporcional ideal para cucharones basculantes o herramientas rotatorias.
• Una característica de las manipuladoras de materiales de la serie D es la segunda válvula opcional de alta presión.
En combinación con la válvula de varias combinaciones, proporciona la posibilidad de operar la máquina con
implementos o en aplicaciones que requieren una tercera función hidráulica auxiliar, como un implemento rotatorio/basculante.
Circuito de regeneración del balancín
El circuito de regeneración del balancín mejora la eficiencia y ayuda a mejorar el control para obtener una mayor productividad y unos costes de operación más bajos.
Amortiguadores hidráulicos
Caterpillar integra su tecnología de amortiguación de cilindros en todos los cilindros del balancín y de la pluma de la manipuladora de materiales. Estos amortiguadores ayudan a amortiguar los choques, reducen el ruido y mejoran la vida útil de los cilindros.
componentes hidráulicos. El aceite Cat BIO HYDO Advanced HEES™, que se descompone totalmente por la acción de los microorganismos del agua y del suelo, es una alternativa más ecológica que los aceites minerales.
Menos fugas y derrames
Los tapones de llenado de lubricante y los sistemas de vaciado están diseñados para reducir al máximo los derrames. Los acoplamientos de juntas tóricas Cat, los cilindros hidráulicos y las mangueras Cat XT™ están pensados para evitar las fugas de fluidos que pueden perjudicar a las prestaciones de la máquina y producir daños al medio ambiente.
Intervalos de servicio más largos
La estrecha colaboración con su distribuidor Cat puede ayudarle a ampliar los intervalos de servicio del aceite de motor, aceite hidráulico, aceite de los ejes y refrigerante. Al requerir menos líquidos y menos eliminaciones, los costes de operación se ven reducidos.
Eficiencia del combustible
Las manipuladoras de materiales están diseñadas para ofrecer un rendimiento excelente con una alta eficiencia del combustible. Lo que significa: mayor trabajo realizado al día, menor consumo de combustible y mínimo impacto en el medio ambiente.
Menos emisiones de gases
El Motor Cat® C6.6 cumple con la Fase IIIA de la directiva de la UE sobre emisiones y proporciona un rendimiento mejorado, mayor fiabilidad, menor consumo de combustible y unos niveles de ruido más bajos.
Funcionamiento silencioso
Gracias al nuevo ventilador de velocidad variable y al sistema de refrigeración remoto, los niveles de ruido exterior e interior son extremadamente bajos.
Aceite hidráulico biodegradable
De excelentes características frente a las altas temperaturas y presiones, el aceite hidráulico biodegradable (Cat BIO HYDO Advanced HEES™) opcional es totalmente apto para todos los
SmartBoom™
Reduce el esfuerzo y las vibraciones que se transmiten a la máquina y proporciona un entorno más cómodo.
SmartBoom™
Permite al operador concentrarse totalmente en la producción.
La exclusiva Cat® SmartBoom™ mejora notablemente la comodidad del operador y la eficiencia del trabajo. La carga resulta más productiva y ahorra más combustible ya que el ciclo de retorno se reduce mientras que la función de descenso de la pluma no requiere caudal de la bomba.
Diseño respetuoso con el medio ambiente
Las manipuladoras de materiales de la serie D contribuyen a un mundo mejor y protegen el medio ambiente.
Comodidad del operador
El diseño interior aumenta al máximo el espacio interior, proporciona una comodidad excepcional y reduce la fatiga del operador.
Interior del puesto del operador
La mejora de la visibilidad y la comodidad es una de las muchas características nuevas de las manipuladoras de materiales de la serie D. El puesto del operador, con el máximo espacio posible, se ha diseñado teniendo en cuenta la simplicidad y la funcionalidad. Los interruptores más usados se han centralizado y están situados en la consola de interruptores de la derecha. La consola del asiento izquierda controla la hoja de empuje y/o los estabilizadores, y es abatible para facilitar el acceso a la cabina.
El climatizador totalmente automático ajusta la temperatura y el flujo de aire para una comodidad del operador excepcional.
Entre otras características de comodidad se incluyen un encendedor, un cenicero, un soporte para bebidas/vasos, un revistero y un soporte integrado para el teléfono móvil.
Construcción de la cabina
El diseño exterior incluye tubos de acero grueso en el diámetro inferior de la cabina para reducir la vibración y la fatiga. Este diseño permite atornillar directamente el sistema de protección anticaída de objetos a la cabina. Al estar sujeto el armazón de la cabina al bastidor con montajes de caucho que limitan las vibraciones y el ruido del bastidor, se reducen notablemente los niveles de ruido interior.
Área de visión
Para maximizar la visibilidad, las lunas están fijadas directamente a la cabina. De esta forma se elimina el uso de los marcos de las ventanillas. Las opciones de parabrisas fijo o parabrisas dividido de fácil apertura se ajustan a las preferencias del operador y a las condiciones de aplicación.
• El parabrisas delantero fijo incluye vidrio laminado altamente resistente a impactos.
• El parabrisas delantero dividido en 70/30 queda por encima del operador. La parte inferior del parabrisas delantero presenta un diseño redondeado para maximizar la visibilidad hacia abajo y mejora la cobertura del
limpiaparabrisas. Esta opción de parabrisas también incluye el sistema de apertura de una sola pulsación.
• El techo de la cabina proporciona un panel de visualización adicional con una claraboya para ofrecer visión hacia arriba. La cortinilla retráctil desvía la luz solar directa.
Retrovisores calefactados
Otra característica son los retrovisores calefactados eléctricamente, que mejoran la visibilidad y la seguridad en condiciones de frío.
Limpiaparabrisas
El sistema del limpiaparabrisas paralelo maximiza la visibilidad en condiciones climáticas adversas. El limpiaparabrisas cubre prácticamente todo el parabrisas delantero, por lo que limpia el campo de visión inmediato de visibilidad del operador.
Field of Vision
Cab post front left
Cab post middle left
Cab post rear left
Machine rear and cab post rear right
Boom Cab post front right
Leyenda:
Rojo: limitaciones debido a la columna de la cabina y/o la pluma Azul: visibilidad adicional debido a los retrovisores
Verde: visibilidad adicional debido a la cámara de visión trasera Monitor
El nuevo monitor compacto en color muestra información en el idioma local fácil de leer y comprender. Entre las funciones se incluyen las siguientes:
• Cinco botones programables de “acceso rápido” para seleccionar las funciones favoritas con un solo clic.
• Los avisos de cambio de filtro y aceite se muestran cuando el número de horas alcanza el intervalo de mantenimiento.
• La función de selección de herramientas, que permite al operador seleccionar hasta diez implementos predefinidos.
• Selección del retardador del motor de desplazamiento para elegir entre tres niveles de agresividad en el frenado cuando se suelta el pedal de desplazamiento.
• Configuraciones de visibilidad de cámara trasera desde la cámara estándar montada en el contrapeso.
Lujoso asiento
El asiento Deluxe opcional, equipado con un sistema de climatización activa del asiento, mejora la comodidad del operador. El aire refrigerado pasa por los cojines del asiento para reducir el sudor del cuerpo. En días fríos, un calefactor de asiento en dos pasos mantiene una temperatura cálida y cómoda. El asiento totalmente ajustable con soporte lumbar regulable se adapta automáticamente al peso del conductor para proporcionar un entorno más cómodo.
Compartimento para objetos personales
Detrás del asiento del operador se encuentra un gran compartimento de almacenamiento con espacio suficiente para almacenar objetos personales. Una tapa evita que estos artículos se muevan durante la operación de la máquina.
Pedales
Al reducir la necesidad de cambiar de posición, los pedales bidireccionales de los circuitos auxiliares y de recorrido
proporcionan un mayor espacio en el suelo. El pedal del circuito auxiliar de alta presión puede bloquearse en la posición de apagado y usarse como reposapiés para una mayor comodidad del operador.
Cámara de visión trasera de serie Cat
La cámara de visión trasera se visualiza en el monitor del operador. Además de la mejor visibilidad hacia delante, arriba, la izquierda y la derecha, la cámara de visión trasera garantiza un funcionamiento seguro de la máquina y cumple los requisitos de ISO 5006/EN474.
Campo de visión
Columna delantera derecha de la cabina
Columna trasera derecha de la cabina y parte trasera de la máquina Columna delantera
izquierda de la cabina
Columna trasera izquierda de la cabina
Pluma Columna central
izquierda de la cabina
Cabina elevada
Hay disponible un elevador de cabina hidráulico para
maximizar la visibilidad en todos los laterales de la máquina.
Elevador de cabina hidráulico
El diseño del elevador de cabina hidráulico (HCR) ofrece la solución más adecuada cuando se precisa de la máxima flexibilidad en cuanto a la altura de la cabina. Entre las principales características del elevador de cabina hidráulico se incluyen:
• Estabilidad: los brazos de elevación del HCR poseen un diseño de sección en caja amplio y profundo con eslabones superiores e inferiores mejorados para ofrecer una mayor estabilidad de la cabina. La estabilidad se mejora aún más con la ayuda de los cilindros hidráulicos retráctiles utilizados para elevar la cabina.
• Velocidad: dos cilindros hidráulicos de servicio pesado ofrecen un desplazamiento de elevación y descenso más rápido y controlado que el empleado en la serie C.
• Comodidad: el diseño de paralelogramo del varillaje permite que la cabina permanezca en horizontal en todo tipo de movimientos. El movimiento del HCR también se reduce cuando la cabina alcanza el extremo de la carrera del elevador, eliminando así los efectos de un inicio o parada bruscos.
• Seguridad: en el caso de que se produzca un fallo de funcionamiento del sistema hidráulico, se puede bajar la cabina mediante una palanca del interior de la cabina o mediante la palanca del bastidor a nivel del suelo.
Posición inferior (1)
La posición inferior se utiliza para embarque y desplazamiento para que el transporte resulte más seguro.
Posición superior (2)
La posición superior eleva la cabina 2.400 mm. Esto permite una visibilidad óptima de todos los trabajos de manipulación de materiales.
1 2
Tren de rodaje y eje motriz
El diseño del tren de rodaje y del eje ofrece la máxima resistencia, flexibilidad y movilidad en las ruedas.
Opciones de tren de rodaje
Un tendido de la tubería hidráulica, una protección de la transmisión y unos ejes de servicios pesados eficaces harán que el tren de rodaje sea perfecto para las aplicaciones de manipuladoras de materiales. La M318D mh de la serie D se suministra con la opción de tres trenes de rodaje diferentes para ofrecer la mayor estabilidad posible mientras se realizan trabajos de manipulación de materiales.
• Manipulación de materiales: el tren de rodaje de manipulación de materiales con sus cuatro
estabilizadores soldados resulta perfecto para conseguir la estabilidad adicional necesaria, especialmente cuando se utiliza un elevador de cabina hidráulico.
• Manipulación de materiales con hoja de empuje:
consiste en una expansión opcional del tren de rodaje de manipulación de materiales descrito en el apartado anterior con una hoja de empuje adicional, montada en la parte delantera de los estabilizadores delanteros, que se utilizará para empujar el material presente normalmente en aplicaciones de manipulación de basura y de carpintería.
• El tren de rodaje estándar permite acoplar diferentes tipos de estabilizadores a la parte delantera y trasera de la máquina.
Ejes de alta resistencia
El eje delantero ofrece amplios ángulos de dirección y oscilación. Para una buena protección y una altura sobre el suelo óptima, la transmisión está montada directamente en el eje trasero.
Sistema avanzado de frenos de disco
El sistema de frenos de disco actúa directamente en el buje en lugar de en el eje motriz para evitar el desajuste del engranaje planetario. Esta solución minimiza el efecto de balanceo asociado al trabajo con las ruedas apoyadas en el suelo.
Concepto de eje motriz
El diseño del eje motriz de la M318D mh utiliza de manera eficaz el aumento del 19% del par motor y el aumento del 10% de potencia para ofrecer una conducción cómoda gracias a la suavidad mejorada, el retardo hidráulico y el cambio de marchas que se utilizan normalmente durante el desplazamiento entre los trabajos de manipulación de materiales.
Espacio libre sobre el suelo
El diseño compacto del tren de rodaje proporciona a la M318D mh una altura sobre el suelo óptima durante el desplazamiento.
Plumas y balancines
La cinemática y resistencia mejoradas contribuyen a
aumentar la producción y la eficiencia en todos los trabajos.
Plumas y balancines MH
Las plumas MH se han rediseñado para manejar capacidades de elevación mayores. La nueva gama de balancines ofrece planchas laterales delanteras para aumentar al máximo la protección de las tuberías hidráulicas. Las tuberías se instalan entre las dos planchas laterales de manera que quedan protegidas ante daños. Varias opciones de plumas y balancines permiten elegir el que mejor se ajuste al trabajo.
Plumas MH
Hay disponible una pluma MH especialmente diseñada para satisfacer los requisitos de funcionalidad de las aplicaciones de manipulación de materiales. Las configuraciones de pluma incluyen tuberías hidráulicas de alta presión para ofrecer la función de apertura y cierre, y tuberías de media presión para permitir la rotación de implementos.
Balancines M318D mh
Hay disponibles dos opciones de balancines para la M318D mh y todas incluyen tuberías auxiliares de alta y media presión. El balancín con extremo de caída de 4.900 mm ofrece las capacidades de alcance y elevación de las aplicaciones normales de manipulación de materiales. Por otro lado, el balancín recto de 4.200 mm es la mejor solución cuando se necesita la funcionalidad adicional de implementos.
Aplicaciones especiales
La M318D mh puede equiparse también con opciones adicionales de pluma y balancín (ver Equipo opcional) lo que permite combinar el elevador de cabina hidráulico de la manipuladora de materiales con la funcionalidad de una excavadora tradicional. Esta combinación se ha probado en aplicaciones de estaciones de transferencia, de minería y de carpintería.
Versatilidad
Hay una amplia variedad de componentes instalados en fábrica
disponibles para mejorar el rendimiento y la gestión del sitio de trabajo.
Control de las herramientas
En el monitor se pueden preajustar diez configuraciones de presión y caudal de la bomba hidráulica, por lo que se elimina la necesidad de ajustar el sistema hidráulico cada vez que se cambia una herramienta.
Pulpo
La herramienta más común en las aplicaciones de manipulación de materiales.
La pinza está disponible en diversos tamaños y proporciona una solución para una gran variedad de tipos de materiales.
Garfio múltiple
Las pinzas múltiples con rotación ilimitada hacia la izquierda y hacia la derecha son la herramienta ideal para extracciones, clasificaciones, manipulaciones y cargas.
Para disponer del mayor control posible en el movimiento hacia delante y hacia atrás de la pinza, adapte la pinza múltiple al balancín recto MH y al varillaje.
Dirección con palanca tipo joystick
La opción de dirección con palanca tipo joystick exclusiva permite que el operador vuelva a colocar la máquina al desplazarse en primera marcha gracias al interruptor desplazable de la palanca tipo joystick derecha. De este modo, el operador mantiene las dos manos en las palancas mientras mueve los implementos y durante el
desplazamiento, con lo que el operador puede llevar a cabo trabajo de mayor precisión en menos tiempo y con una seguridad mejorada alrededor de la máquina.
Modos de trabajo
Hay disponibles dos modos de trabajo seleccionables para obtener la mejor potencia del motor y del sistema hidráulico y mantener un consumo óptimo de combustible.
• Modo económico: para una carga y manipulación de materiales precisas con la ventaja añadida de un consumo de combustible reducido.
• Modo de potencia: para aplicaciones que requieren una carga y vertido de volumen rápidos.
Modo de desplazamiento automático
Este modo se activa automáticamente al pisar el pedal de desplazamiento y proporciona velocidad máxima, tracción en la barra de tiro y una inmejorable eficiencia del combustible.
Product Link
Product Link permite controlar la máquina de forma remota por medio de un potente sistema telemétrico que permite transferir la información necesaria al cliente y al distribuidor a través de VisionLink™, una aplicación segura basada en Web.
Se puede acceder fácilmente a información esencial, como códigos de evento y diagnóstico, y a las estadísticas de la máquina, como las lecturas de las horas de trabajo, el consumo de combustible y los periodos de inactividad. Entre las funciones de asignación, se incluye la de ubicación y perímetro geográfico, que facilitan las operaciones de mantenimiento e impiden el uso no autorizado de la máquina. Con Product Link, tanto el cliente como el distribuidor tienen a su disposición una herramienta de valor incalculable para gestionar las máquinas y flotas de forma más eficiente.
Seguridad de la máquina
Es posible instalar de fábrica un sistema de seguridad de la máquina opcional.
Dicho sistema controla quién utiliza la máquina y cuándo se utiliza. Asimismo, utiliza claves específicas para evitar el uso no autorizado de la máquina.
Facilidad de servicio y completo servicio postventa
Mantenimiento a nivel del suelo
Caterpillar ha diseñado sus manipuladoras de materiales de la serie D teniendo en cuenta al técnico de servicio y al operador.
Las puertas abatibles, con cilindros de elevación accionados por aire comprimido, se elevan sin ningún esfuerzo para permitir un mantenimiento rápido y eficaz sin comprometer la seguridad del operador.
Intervalos de servicio más largos
Los intervalos de servicio y mantenimiento de las manipuladoras de materiales de la serie D se han ampliado para disminuir el tiempo de servicio de la máquina, mejorar la disponibilidad de la máquina y reducir los costes de operación. Con el análisis S·O·SSM, los intervalos de cambio de aceite hidráulico pueden ampliarse en hasta 6.000 horas.
Aceite de motor
El aceite de motor Cat está formulado para optimizar el
rendimiento y la vida útil del motor. Este aceite es más rentable y aumenta el intervalo de cambio de aceite de motor a 500 horas, por lo que proporciona unos ahorros y un rendimiento líderes del sector.
Filtros de aire
Los filtros de aire Cat eliminan el uso de las herramientas de servicio, con lo que se reduce el tiempo de mantenimiento. El filtro de aire presenta una construcción de doble elemento con filtración del caudal de las paredes en el elemento principal y prefiltros miniextractores integrados para una eficiencia de filtrado superior.
Los filtros de aire están supervisados constantemente para que el rendimiento sea óptimo. Si el flujo de aire se restringe, aparece una advertencia en el monitor de la cabina.
Filtro de cartucho
El filtro de retorno hidráulico, un filtro de cartucho, evita que entren contaminantes en el sistema al cambiar el aceite hidráulico.
Filtros de combustible
Los filtros de combustible de alta eficiencia Cat con una válvula Stay-Clean Valve™ ofrecen un medio especial que elimina más del 98% de las partículas, con lo que aumenta la vida útil del inyector de combustible. Tanto los filtros de combustible primarios como secundarios están situados en el compartimento del motor y pueden cambiarse fácilmente desde el suelo.
Separador de agua
La serie D está equipada con un filtro de combustible primario con separador de agua situado en el compartimento del motor.
Para una mayor facilidad de servicio, se puede acceder al separador de agua fácilmente desde el suelo.
Drenaje del depósito de combustible
El duradero depósito anticorrosión tiene un drenaje remoto situado en la parte inferior del bastidor superior para eliminar el agua y los sedimentos. El drenaje del depósito con la conexión de la manguera permite un drenaje sencillo y sin derrames.
Un mantenimiento sencillo y simplificado permite ahorrar tiempo y dinero. Los servicios de su distribuidor Cat® le ayudarán a que su máquina funcione durante más tiempo a un menor coste.
Compartimento delantero
El capó del compartimento delantero puede abrirse
verticalmente, lo que proporciona un excelente acceso desde el nivel del suelo a las baterías, el postenfriador aire-aire, el condensador del aire acondicionado y al filtro de aire.
Condensador de aire acondicionado basculante
El condensador del aire acondicionado bascula horizontalmente para permitir una limpieza completa de ambos lados, así como un perfecto acceso al postenfriador aire-aire.
Análisis S·O·S
Caterpillar ha diseñado especialmente el análisis S·O·SSM para garantizar un mejor rendimiento, una mayor duración y una satisfacción del cliente mejorada. Este sistema de advertencia temprana fiable y meticuloso detecta trazas de metales, suciedad y otros contaminantes del motor, el eje y el aceite hidráulico.
Predice posibles problemas de forma temprana, lo que evita costosos fallos. Su distribuidor Cat puede aportarle resultados y recomendaciones específicas poco después de recibir su muestra.
Revisión del motor
Es posible acceder al motor desde el suelo y la estructura superior. La disposición longitudinal asegura el acceso desde el suelo a todos los elementos de inspección diaria.
Placas antideslizantes
Cubren la parte superior de los estribos y la parte superior para evitar deslizamientos durante el mantenimiento. Las placas antideslizantes reducen la acumulación de barro en la estructura superior y mejoran la limpieza y la seguridad.
Enfriadores fáciles de limpiar
Las láminas planas de todos los enfriadores reducen la obstrucción y facilitan la extracción de la suciedad. El ventilador de refrigeración principal y el condensador de aire acondicionado están abisagrados para una limpieza más sencilla.
Bloques de engrase remotos
Para aquellas ubicaciones más difíciles de alcanzar, se han incluido bloques de engrase remotos para la corona de giro y los equipos de trabajo para reducir el tiempo de mantenimiento.
Para el tren de rodaje, dos bloques remotos permiten un acceso rápido para engrasar el eje oscilante y, de manera opcional, la hoja de empuje.
Pasamanos y estribos
Unos pasamanos y estribos de mayor tamaño ayudan al operador a subir y bajar de la máquina.
Nuevas luces traseras LED
Las luces traseras de diodos luminosos (LED) estándar sustituyen a las luces estándar para ofrecer una visibilidad mejorada en el sitio de trabajo, una mayor duración y una vida útil más prolongada.
Motor
Modelo de motor Cat® C6.6 con tecnología ACERT™
Potencia 1.800 rev/min
Potencia bruta 130 kW (177 hp) Potencia neta
ISO 9249 124 kW (169 hp)
CEE 80/1269 124 kW (169 hp)
Calibre 105 mm
Carrera 127 mm
Cilindrada 6,6 L
Cilindros 6
Par máximo
a 1.400 rev/min 805 N·m
• Todas las potencias del motor (hp), incluida la de la portada de este catálogo, están expresadas en unidades métricas.
• Cumple con la Fase IIIA de la directiva de la UE.
• Potencia neta máxima del motor hasta los 3.000 m de altitud.
Sistema hidráulico
Capacidad del depósito 170 L
Sistema 255 L
Presión máxima
Circuito del implemento
Normal 350 bares
Elevación pesada 375 bares Circuito de
desplazamiento 350 bares Circuito auxiliar
Presión alta 350 bares Presión media 200 bares Mecanismo de giro 310 bares Caudal máximo
Circuito de desplazamiento/
implemento
290 L/min
Circuito auxiliar
Presión alta 250 L/min Presión media 50 L/min Mecanismo de giro 112 L/min
Cabina/ROPS/FOGS
• Cabina Cat con estructura de protección antivuelco (ROPS) conforme a los criterios de la norma ISO 12117-2:2008.
• Cabina equipada con estructura de protección anticaída de objetos (FOGS) conforme a la norma ISO 10262.
Masas
Pluma MH
Solo hoja de empuje trasera 19.150 kg Hoja de empuje trasera,
estabilizadores delanteros 20.350 kg Estabilizadores delanteros
y traseros 20.600 kg
Con tren de rodaje MH 21.650 kg Con hoja de empuje y tren
de rodaje MH 22.350 kg
Pluma de dos piezas ajustable
Solo hoja de empuje trasera 19.500 kg Hoja de empuje trasera,
estabilizadores delanteros
20.700 kg
Estabilizadores delanteros
y traseros 20.950 kg
Con tren de rodaje MH 22.000 kg Con hoja de empuje y tren
de rodaje MH
22.700 kg
Pluma de una pieza
Solo hoja de empuje trasera 18.950 kg Hoja de empuje trasera,
estabilizadores delanteros 20.150 kg Estabilizadores delanteros
y traseros
20.400 kg
Con tren de rodaje MH 21.450 kg Con hoja de empuje y tren
de rodaje MH 22.150 kg
Balancines
Rectos MH 950 kg
Cortos con extremo
de caída MH 840 kg
Cortos de excavación 550 kg Medios de excavación 580 kg Largos de excavación 600 kg
Industrial 520 kg
Hoja de empuje MH
(con tren de rodaje MH) 675 kg
Hoja de empuje 770 kg
Estabilizadores 1.030 kg
Contrapesos
Estándar 4.000 kg
* M318D HCR: peso de la máquina con elevador de cabina hidráulico, balancín medio, contrapeso de 4.000 kg, con el operador y con el depósito de combustible lleno, sin implementos. El peso varía en función de la configuración.
Mecanismo de giro
Velocidad de giro 10 rev/min
Par de giro 48 kN·m
Transmisión
Hacia adelante/marcha atrás
1ª velocidad 8 km/h
2ª velocidad 25 km/h
Velocidad de reducción
1ª velocidad 3 km/h
2ª velocidad 13 km/h
Tracción en la barra de tiro 103 kN Subida de pendientes máxima 47%
Opciones de neumáticos
• 10.00-20 (doble, goma maciza)
• 11.00-20 (doble, neumática)
Tren de rodaje
Espacio libre sobre el suelo 380 mm Ángulo de dirección máximo 35°
Ángulo del eje oscilante ± 6°
Radio de giro mínimo Eje estándar
Fuera del neumático 6.800 mm Extremo de la pluma
de dos piezas ajustable 7.100 mm Extremo de la pluma
de una pieza
8.500 mm
Capacidades de llenado de servicio
Capacidad del depósito de
combustible 385 L
Refrigeración 36 L
Cárter del motor 15 L
Carcasa de eje trasero
(diferencial) 14 L
Eje de dirección delantero
(diferencial) 11 L
Mandos finales 2,5 L
Servotransmisión 2,5 L
Niveles de ruido
Ruido exterior
• El nivel de potencia acústica, medido según los procedimientos de prueba y condiciones especificados en la directiva 2000/14/CE, es de 103 dB(A).
Especificaciones de la Manipuladora de Materiales de Ruedas M318D mh
Especificaciones de la Manipuladora de Materiales de Ruedas M318D mh
Dimensiones con tren de rodaje estándar
Todas las dimensiones son aproximadas.
Pluma de dos piezas
ajustable Pluma de una pieza
mm mm
1 Altura de embarque
Balancín de 2.200 mm 3.320 3.320
Balancín de 2.500 mm 3.320 3.320
Balancín de 2.800 mm 3.320 3.320
2 Longitud de embarque
Balancín de 2.200 mm 8.870 8.970
Balancín de 2.500 mm 8.850 8.960
Balancín de 2.800 mm 8.820 8.950
3 Punto de soporte
Balancín de 2.200 mm 3.960 3.830
Balancín de 2.500 mm 3.640 3.500
Balancín de 2.800 mm 3.510 3.330
4 Radio de giro de la cola 2.565 2.565
5 Altura libre desde el contrapeso 1.310 1.310
6 Altura de la cabina
Con elevador de cabina hidráulico (bajado) 3.240 3.240 Con elevador de cabina hidráulico (elevado) 5.640 5.640
7 Anchura del estabilizador sobre el suelo 3.930 3.930
Tren de rodaje con 2 conjuntos
de estabilizadores Tren de rodaje con 1 conjunto de estabilizadores y hoja de empuje 3
2 4
1 6
2.750 2.540
7
5.040
940 1.450 1.300 800
325
2.750 940
5.165
1.300 1.200 495 1.450
6
5 4
Especificaciones de la Manipuladora de Materiales de Ruedas M318D mh
Dimensiones con tren de rodaje MH
Todas las dimensiones son aproximadas.
mm
1 Altura de embarque
Balancín recto de 4.200 mm 3.400
Balancín con extremo de caída de 4.900 mm 3.400
2 Longitud de embarque
Balancín recto de 4.200 mm 9.060
Balancín con extremo de caída de 4.900 mm 9.060
3 Punto de soporte
Balancín recto de 4.200 mm 3.160
Balancín con extremo de caída de 4.900 mm 2.720
4 Radio de giro de la cola 2.565
5 Altura libre desde el contrapeso 1.310
6 Altura de la cabina
Con elevador de cabina hidráulico (bajado) 3.240
Con elevador de cabina hidráulico (elevado) 5.640
7 Distancia entre ejes 2.750
8 Anchura del tren de rodaje 2.990
9 Anchura del estabilizador sobre el suelo 4.360
10 Longitud del tren de rodaje 5.250
3 2 4
1 6
290
8
9
107 6
5 4
Radios de acción
Manipulación de materiales del tren de rodaje
Con extremo de caída MH
de 4.900 mm Balancín recto MH de 4.200 mm
Longitud de la pluma mm 6.200 6.200
1 Altura máxima mm 12.040 11.490
2 Altura de descarga mínima mm 3.690 4.330
3 Alcance máximo mm 11.000 10.350
4 Alcance máximo a nivel del suelo mm 10.620 10.180
5 Profundidad máxima mm 2.190 1.480
10 9 8 7 6 5 4 3 2 1 0 1 2 m
11 1 2 0 1 2 3 4 5 6 7 8 9
4 5 6 7 8 9 10 11 12 13 m
1
5
2
4 3 3
4
4.900 mm
10 9 8 7 6 5 4 3 2 1 0 1 2 m
11 1 2 3 4 0 1 2 3 4 5 6 7 8 9
4 5 6 7 8 9 10 11 12 13 m
1
5
2
4 3
4.200 mm
Especificaciones de la Manipuladora de Materiales de Ruedas M318D mh
Guía de utilización de los implementos
Pluma 6.200 mm
Tren de rodaje MH Estándar
Sin acoplamiento
de enganche rápido Longitud del balancín (mm) 4.900 4.200 4.900 4.200
Cizallas con rotación de 360°* S325B, S340B
Pinzas múltiples G315B D, R × ×
Pulpos (5 dientes)
GSH15B 400, 500, 600 800
GSH20B
600
800 ×
1.000 × ×
Pulpos (4 dientes)
GSH15B 400, 500, 600 800
GSH20B
600 800
1.000 × ×
Con acoplamiento rápido
Acoplamientos de enganche rápido CW-30, 30S × ×
CW-40, 40S × × × ×
Pinzas múltiples G315B D, R × ×
* Montadas en pluma Radio de acción de 360°
Acoplamiento rápido
× Incompatible
Densidad máxima de material 1.800 kg/m3 Densidad máxima de material 1.200 kg/m3
