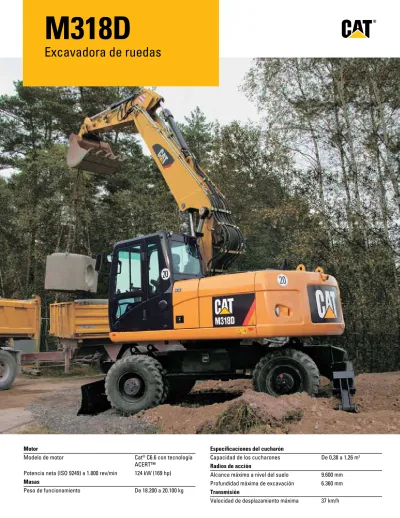

M318D
Excavadora de ruedas
Motor
Modelo de motor
Cat
®C6.6 con tecnología
ACERT™
Potencia neta (ISO 9249) a 1.800 rev/min
124 kW (169 hp)
Masas
Peso de funcionamiento
De 18.200 a 20.100 kg
Especificaciones del cucharón
Capacidad de los cucharones
De 0,38 a 1,26 m
3Radios de acción
Alcance máximo a nivel del suelo
9.600 mm
Profundidad máxima de excavación
6.360 mm
Transmisión
La serie D incorpora innovaciones para mejorar el
rendimiento y la versatilidad.
La mayor capacidad de elevación, los tiempos de
ciclo mejorados y la facilidad de manejo aumentan la
productividad y reducen los costes de operación.
Características
Motor
El Motor C6.6 cumple con la Fase IIIA de la
directiva de la UE y ofrece un rendimiento y
fiabilidad mejorados al tiempo que reduce el
consumo de combustible y los niveles de ruido.
Diseño respetuoso con el medio ambiente
Para ayudar a proteger nuestro medio ambiente,
el motor proporciona niveles de ruido interior y
exterior bajos, intervalos de cambio de filtro más
prolongados y ahorra más combustible.
Sistema hidráulico
El innovador sistema hidráulico con detección
de carga combinado con una bomba de giro
especializada independiente proporciona tiempos
de ciclo rápidos, una mejora de la capacidad de
elevación y elevadas fuerzas de los cucharones y
balancines. Esta combinación aumenta al máximo
la productividad de cualquier trabajo.
Facilidad de servicio
Para una seguridad mejorada, se puede acceder a
todos los puntos de mantenimiento diario desde
el suelo. Un sistema de lubricación centralizado
permite lubricar puntos críticos.
Comodidad del operador
El puesto del operador completamente rediseñado
amplía al máximo la comodidad y aumenta la
seguridad. El asiento con suspensión neumática
con ajuste automático de peso con cojines con
calefacción y ventilación mejora la comodidad del
operador. La seguridad se ha mejorado gracias al
nuevo monitor en color y a la cámara de montaje
trasero de serie.
Tren de rodaje
Existen varias configuraciones de tren de rodaje
con hoja y estabilizadores disponibles para
ofrecerle la mejor solución.
Contents
Motor...3
Sistema hidráulico ...4
SmartBoom™ ...5
Diseño respetuoso con el medio ambiente ....5
Comodidad del operador ...6
Tren de rodaje ...8
Plumas y balancines...9
Implementos ...10
Facilidad de servicio y
completo servicio postventa ...12
Versatilidad ...14
Especificaciones ...15
Equipo estándar ...25
Motor
Fabricado para ofrecer potencia, fiabilidad, reducido mantenimiento,
excelente aprovechamiento de combustible y bajo nivel de emisiones.
Rendimiento potente
El Motor Cat
®C6.6 con la tecnología ACERT™ introduce una
serie de mejoras progresivas que suponen un gran paso hacia
adelante en el rendimiento de los motores. Los pilares de la
tecnología ACERT son el suministro de combustible, el sistema
de admisión de aire y el control electrónico. La tecnología
ACERT optimiza el rendimiento del motor a la vez que cumple
la Fase IIIA de la directiva de la UE sobre emisiones de gases del
motor. El Motor Cat C6.6 del M318D ofrece una potencia bruta
máxima de 130 kW a un régimen de 1.800 rev/min. Esto supone
un 9% más de potencia en comparación con el 3056E del M318C.
Bajo consumo de combustible
El C6.6 está controlado electrónicamente y usa el nuevo sistema de
alimentación de raíl común y bomba de combustible Cat.
Esta combinación logra un consumo de combustible excepcional
durante la producción y el desplazamiento. Si el sistema detecta
que se está circulando por carretera, el motor cambiará al
punto de funcionamiento más eficaz del sistema para ahorrar
combustible sin reducir el rendimiento en carretera.
Ruidos y vibración reducidos
El diseño del Cat C6.6 mejora la comodidad del conductor al
reducir el ruido y la vibración.
Sistema de refrigeración
Un motor hidráulico controlado eléctricamente acciona un
ventilador de velocidad variable para el refrigerante del motor y el
aceite hidráulico. La velocidad óptima del ventilador se determina
en función de la temperatura del refrigerante y del aceite
hidráulico resultante de un consumo reducido de combustible y de
unos niveles de ruido más bajos. El control electrónico del motor
compensa de forma continua las distintas cargas, con lo que se
proporciona una potencia neta constante, independientemente de
las condiciones de funcionamiento.
Control de reducción del régimen del motor de una sola
pulsación
El control automático de una sola pulsación y dos fases de la
velocidad del motor reduce el régimen del motor si no se realiza
ninguna operación, con lo que se maximiza la eficiencia del
combustible y se reducen los niveles de ruido.
Paquete para la manipulación de basura
El paquete para la manipulación de basura se ha desarrollado
específicamente para las excavadoras de ruedas Cat que trabajan
en estaciones de transferencia de residuos u otras aplicaciones
donde se produce mucho polvo. Esta opción ofrece lo siguiente:
•
Un ventilador hidráulico reversible que invierte el flujo
de aire tras un intervalo establecido que puede ajustarse
manualmente entre 5 y 60 minutos con un interruptor
situado en el interior de la cabina.
•
Una cubierta del sistema de refrigeración de tela metálica
densa especial reduce aún más la obstrucción del radiador.
•
Dos filtros extractores de polvo proporcionan el aire limpio
filtrado al compartimento del motor, al filtro de aire, al
postenfriador y al condensador de aire acondicionado.
Sistema hidráulico
El sistema hidráulico con detección de carga ofrece tiempos de ciclo rápidos,
una mejora de la capacidad de elevación y fuerzas de los cucharones y
balancines elevadas para maximizar su productividad de cualquier trabajo.
Bomba de giro especializada
Una bomba de pistones de caudal variable especializada
y un motor de pistón de desplazamiento fijo propulsan
el mecanismo de giro. Este circuito hidráulico cerrado
maximiza el rendimiento de giro sin reducir la potencia de las
otras funciones hidráulicas, lo que da como resultado unos
movimientos combinados más suaves.
Modo de elevación de cargas pesadas
Este modo maximiza el rendimiento de elevación al aumentar
la capacidad de elevación de la excavadora un 7%.
Sensibilidad hidráulica ajustable
Esta función permite al operador ajustar la agresividad de
la máquina según la aplicación. Para trabajos de precisión,
puede preseleccionarse uno de los cuatro niveles diferentes de
agresividad.
Sistema hidráulico auxiliar proporcional
La versatilidad del sistema hidráulico puede ampliarse para
usar una amplia variedad de implementos hidráulicos con
diversas opciones de válvulas.
•
La válvula de varias combinaciones es el núcleo del sistema
de control de las herramientas y permite al operador
seleccionar hasta diez implementos preprogramados desde
el monitor. Estos parámetros hidráulicos predefinidos
admiten el caudal unidireccional o bidireccional. Los
interruptores desplazables de la palanca tipo joystick
permiten un control modulado de los implementos.
•
Un circuito de martillo específico es la mejor opción para
las herramientas que requieren sólo flujo unidireccional
y que no requieren la flexibilidad proporcionada por la
válvula de varias combinaciones.
•
La válvula de función de presión media ofrece un flujo
proporcional ideal para cucharones basculantes o
herramientas rotatorias.
Una nueva característica de las excavadoras de ruedas de
la serie D es la segunda válvula opcional de alta presión.
En combinación con la válvula de varias combinaciones,
proporciona la posibilidad de operar la máquina con
implementos o en aplicaciones que requieren una tercera función
hidráulica auxiliar, como un implemento rotatorio/basculante.
Circuito de regeneración del balancín
El circuito de regeneración del balancín mejora la eficiencia
y ayuda a mejorar el control para obtener una mayor
productividad y unos costes de operación más bajos.
Acoplamiento rápido
La máquina puede estar equipada opcionalmente con un
circuito hidráulico específico para operar acoplamientos
rápidos hidráulicos.
Amortiguadores hidráulicos
Caterpillar integra su tecnología de amortiguación de cilindros en
todos los cilindros del balancín y de la pluma de la excavadora
de ruedas. Estos amortiguadores ayudan a amortiguar los
choques, reducen el ruido y mejoran la vida útil de los cilindros.
y presiones, el aceite hidráulico biodegradable (Cat BIO
HYDO Advanced HEES™) opcional es totalmente apto para
todos los componentes hidráulicos. El aceite Cat BIO HYDO
Advanced HEES™, que se descompone totalmente por la
acción de los microorganismos del agua y del suelo, es una
alternativa más ecológica que los aceites minerales.
Menos fugas y derrames
Los tapones de llenado de lubricante y los sistemas de vaciado
están diseñados para reducir al máximo los derrames. Los
acoplamientos de juntas tóricas Cat, los cilindros hidráulicos
y las mangueras Cat XT™ están pensados para evitar las
fugas de fluidos que pueden perjudicar a las prestaciones de la
máquina y producir daños al medio ambiente.
Intervalos de servicio más largos
La estrecha colaboración con su distribuidor Cat puede
ayudarle a ampliar los intervalos de servicio del aceite de
motor, aceite hidráulico, aceite de los ejes y refrigerante. Al
requerir menos líquidos y menos eliminaciones, los costes de
operación se ven reducidos.
Eficiencia del combustible
Las excavadoras de ruedas de la serie D están diseñadas para
ofrecer un rendimiento excelente con una alta eficiencia del
combustible. Lo que significa: mayor trabajo realizado al
día, menor consumo de combustible y mínimo impacto en el
medio ambiente.
Menos emisiones de gases
El nuevo Motor Cat
®C6.6 cumple con la Fase IIIA de
la directiva de la UE sobre emisiones y proporciona un
rendimiento mejorado, mayor fiabilidad, menor consumo de
combustible y unos niveles de ruido más bajos.
Funcionamiento silencioso
Gracias al nuevo ventilador de velocidad variable y al nuevo
sistema de refrigeración remoto, los niveles de ruido exterior e
interior son extremadamente bajos.
Aceite hidráulico biodegradable
De excelentes características frente a las altas temperaturas
SmartBoom™
Reduce el esfuerzo y las vibraciones que se transmiten a la máquina
y proporciona un entorno más cómodo.
Fractura y arrastre de rocas
El trabajo de fractura y arrastre de
rocas, así como el de acabado, resulta
fácil y rápido. SmartBoom™ simplifica
la tarea y permite al operador
concentrarse totalmente en el balancín
y el cucharón, mientras que la pluma
sube y baja libremente sin utilizar el
caudal de la bomba.
Trabajo con martillo
Las piezas delanteras siguen
automáticamente al martillo mientras
penetra la roca. Se evitan los golpes
en vacío o una fuerza excesiva en
el martillo, lo que alarga la vida
útil del martillo y la máquina. Los
compactadores de placa vibratoria
presentan ventajas similares.
Carga de camiones
La carga de camiones desde un banco
resulta más productiva y ahorra más
combustible, ya que el ciclo de retorno
se reduce mientras que la función
de descenso de la pluma no requiere
caudal de la bomba.
Diseño respetuoso con el medio ambiente
Comodidad del operador
El diseño interior aumenta al máximo el espacio interior, proporciona una
comodidad excepcional y reduce la fatiga del operador.
Interior del puesto del operador
La mejora de la visibilidad y la comodidad es una de las
muchas características nuevas de las excavadoras de ruedas
de la serie D. El puesto del operador, con el máximo espacio
posible, se ha diseñado teniendo en cuenta la simplicidad
y la funcionalidad. Los interruptores más usados se han
centralizado y están situados en la consola de interruptores de
la derecha. La consola del asiento izquierda controla la hoja
de empuje y/o los estabilizadores, y es abatible para facilitar
el acceso a la cabina. El climatizador totalmente automático
ajusta la temperatura y el flujo de aire para una comodidad
del operador excepcional. Entre otras características de
comodidad se incluyen un encendedor, un cenicero, un
apoyavasos, un revistero y un soporte integrado para el
teléfono móvil.
Construcción de la cabina
El diseño exterior incluye tubos de acero grueso en el
diámetro inferior de la cabina para reducir la vibración y la
fatiga. Este diseño permite atornillar directamente el sistema
de protección anticaída de objetos a la cabina. El armazón de
la cabina está sujeto al bastidor con montajes de caucho que
limitan las vibraciones y el ruido del bastidor, con lo que se
reducen notablemente los niveles de ruido interior.
Área de visión
Para maximizar la visibilidad, las lunas están fijadas
directamente a la cabina. De esta forma se elimina el uso
de los marcos de las ventanillas. Las opciones de parabrisas
fijo o parabrisas dividido de fácil apertura se ajustan a las
preferencias del operador y a las condiciones de aplicación.
•
El parabrisas delantero dividido en 70/30 queda por
encima del operador. La parte inferior del parabrisas
delantero presenta un diseño redondeado para
maximizar la visibilidad hacia abajo y mejora la
cobertura del limpiaparabrisas. También incluye el
sistema de apertura de una sola pulsación.
•
El parabrisas delantero fijo incluye vidrio laminado
altamente resistente a impactos.
•
Una gran claraboya proporciona visión hacia arriba. La
cortinilla retráctil bloquea la luz solar directa.
Retrovisores calefactados
Otra nueva característica son los retrovisores calefactados
eléctricamente, que mejoran la visibilidad y la seguridad en
condiciones de frío.
Limpiaparabrisas
El sistema del limpiaparabrisas paralelo maximiza
la visibilidad en condiciones climáticas adversas. El
limpiaparabrisas cubre prácticamente todo el parabrisas
delantero, por lo que limpia el campo de visión inmediato de
visibilidad del operador.
Field of Vision
Cab post
front left
Cab post
middle left
Cab post
rear left
Machine rear
and cab post
rear right
Boom
Cab post
front right
Leyenda:
Rojo: limitaciones debido a la columna de la cabina y/o la pluma
Azul: visibilidad adicional debido a los retrovisores
Verde: visibilidad adicional debido a la cámara de visión trasera
Monitor
El nuevo monitor compacto en color muestra información
en el idioma local fácil de leer y comprender. Entre las
funciones se incluyen:
•
5 botones de acceso rápido programables 2 veces para la
selección con un toque de las funciones favoritas.
•
Los avisos de cambio de filtro y aceite se muestran
cuando el número de horas alcanza el intervalo de
mantenimiento.
•
La función de selección de herramientas permite al
operador seleccionar hasta 10 implementos hidráulicos
predefinidos.
•
Gracias a las características ajustables de frenado, el
operador puede seleccionar tres niveles de agresividad
del retardador del motor de desplazamiento al soltar el
pedal de desplazamiento.
•
Proporciona una cámara de visión trasera que se activa
con el menú del monitor.
Nuevo asiento Deluxe
El nuevo asiento Deluxe opcional, equipado con un sistema
de calefacción activo del asiento, mejora la comodidad del
operador. El aire refrigerado pasa por los cojines del asiento
para reducir el sudor del cuerpo. En días fríos, un calefactor
de asiento en dos pasos mantiene una temperatura cálida y
cómoda. El asiento totalmente ajustable con soporte lumbar
regulable se adapta automáticamente al peso del conductor
para proporcionar un entorno más cómodo.
Compartimento para objetos personales
Detrás del asiento del operador se encuentra un gran
compartimento de almacenamiento con espacio suficiente
para almacenar objetos personales. Una tapa evita que estos
artículos se muevan durante la operación de la máquina.
Pedales
Al reducir la necesidad de cambiar de posición, los pedales
bidireccionales de los circuitos auxiliares y de recorrido
proporcionan un mayor espacio en el suelo. El pedal del
circuito auxiliar de alta presión puede bloquearse en la
posición de apagado y usarse como reposapiés para una
mayor comodidad del operador.
Cámara de visión trasera de serie Cat
La cámara de visión trasera se visualiza en el monitor del
operador. Además de la mejor visibilidad hacia delante,
arriba, la izquierda y la derecha, la cámara de visión trasera
garantiza un funcionamiento seguro de la máquina y cumple
los requisitos de ISO 5006/EN474.
Campo de visión
Columna
central
izquierda de
la cabina
Columna
trasera
iz-quierda de
la cabina
Pluma
Columna
del-antera izquierda
de la cabina
Columna
delantera
derecha de
la cabina
Columna trasera
derecha de la
ca-bina y parte trasera
de la máquina
Tren de rodaje
El diseño del tren de rodaje y del eje ofrece la máxima fuerza, flexibilidad y
movilidad en las ruedas.
Velocidad de desplazamiento mejorada
La velocidad de desplazamiento máxima del M318D ha mejorado de 34 a 37 km/h al reducir el tiempo
de desplazamiento entre sitios y aumentar la productividad.
Ejes y estabilizadores de servicio pesado
El tren de rodaje de las excavadoras de ruedas de la serie D ofrece rigidez y gran duración. Un tendido
de la tubería hidráulica, una protección de la transmisión y unos ejes de servicios pesados eficaces harán
que el tren de rodaje sea perfecto para las aplicaciones de las excavadoras de ruedas. El eje delantero
ofrece amplios ángulos de dirección y oscilación. Para una buena protección y una altura sobre el suelo
óptima, la transmisión está montada directamente en el eje trasero.
Sistema avanzado de frenos de disco
El sistema de frenos de disco actúa directamente en el buje en lugar de en el eje motriz para evitar el
desajuste del engranaje planetario. Esta solución minimiza el efecto de balanceo asociado al trabajo con
las ruedas apoyadas en el suelo. El diseño del eje reduce los costes de mantenimiento. Los intervalos
de cambio de aceite son a 2.000 horas de funcionamiento, con lo que se reducen aún más los costes de
propiedad y operación.
Guardabarros
Los guardabarros opcionales ofrecen una excelente cobertura de los neumáticos delanteros y traseros
para proteger la máquina del barro y la suciedad. Además, el agua no salpica el parabrisas ni el
enfriador. Los guardabarros evitan también que las piedras y escombros salgan proyectados desde los
neumáticos, con lo que se proporciona una seguridad adicional a la máquina, a los demás vehículos y al
personal que se encuentre trabajando en las proximidades de la excavadora.
Alarma de desplazamiento ajustable
Existe una alarma de desplazamiento ajustable disponible para avisar a la gente de que la máquina se
está moviendo. Pueden seleccionarse tres ajustes a través del monitor:
•
Modo automático: la alarma deja de sonar inmediatamente cuando la máquina deja de desplazarse
o cuando ha estado sonando durante un intervalo ininterrumpido de 10 segundos.
•
Modo estándar: la alarma funciona de forma constante durante el movimiento y sólo se cancela
manualmente.
Plumas y balancines
Diseñados para una máxima flexibilidad que permita una alta producción
en todos los trabajos.
Diseño
Las plumas y los balancines están compuestos por
estructuras de sección en caja, soldadas, con conjuntos
de planchas múltiples en las zonas sometidas a mayores
tensiones para proporcionar rendimiento resistente y ofrecer
una larga vida de servicio.
Flexibilidad
La opción de dos plumas y cuatro balancines proporciona el
equilibrio adecuado de las fuerzas de alcance y excavación en
todas las aplicaciones.
Pluma de dos piezas ajustable
La pluma de dos piezas ajustable mejora la visibilidad del
lado derecho y el equilibrio de la circulación por carretera
de la máquina. Al trabajar en zonas estrechas o al levantar
cargas pesadas, esta pluma garantiza la máxima flexibilidad.
Pluma de una pieza
La pluma de una pieza se ajusta a la perfección a todas las
aplicaciones estándar, como carga de camiones y excavación.
Una única sección recta en la curva de la placa lateral reduce
el caudal de esfuerzo y aumenta la vida útil de la pluma.
Balancines
Hay cuatro longitudes de balancines diferentes conforme a
los distintos requisitos de aplicación:
•
Balancín corto (2.200 mm) para una fuerza de arranque
y capacidad de elevación máximas.
•
Balancín mediano (2.500 mm) para una buena fuerza de
empuje y capacidad de elevación.
•
Balancín largo (2.800 mm) para mayores requisitos de
profundidad de excavación y de alcance.
•
Balancín industrial (3.300 mm) para un uso con pinzas
de rotación libre en la manipulación de materiales y
aplicaciones industriales.
1
2
4
5
3
Implementos
La amplia variedad de implementos ayuda a optimizar el rendimiento
de la máquina.
Implementos
Los implementos Cat están diseñados para funcionar como
parte integral de la máquina y ofrecer el máximo rendimiento
en una determinada aplicación. Todos los implementos tienen
prestaciones de rendimiento equiparables a las máquinas Cat.
Acoplamientos rápidos
Los acoplamientos rápidos permiten al operador soltar un
implemento y conectar otro de forma sencilla, de manera
que la excavadora hidráulica resulta altamente versátil.
La productividad también se ve mejorada gracias a que la
cargadora ya no necesita estar sin carga entre los trabajos.
Caterpillar ofrece versiones de acoplamiento rápido
hidráulico y mediante pivote.
Cucharones
Caterpillar ofrece una amplia gama de cucharones
especializados, cada uno de ellos diseñado y probado para
funcionar como parte integral de la excavadora. Los cucharones
incorporan las nuevas herramientas de ataque Cat K Series™.
1 Excavación (X)
2 Excavación en condiciones extremas (EX)
3 Nivelación de excavación
4 Limpieza fluvial
5 Acoplamiento rápido
Se han diseñado y creado específicamente según los altos estándares de
durabilidad de Caterpillar.
Martillos
Las series de martillos Cat
®ofrecen velocidades de golpeo
muy altas, lo que mejora la productividad de las cargadoras
industriales en aplicaciones de demolición y construcción.
Los amplios radios de aceptación del flujo de aceite hacen
que los martillos Cat sean adecuados para una gran variedad
de cargadoras, además de aportar una solución del sistema
desde una fuente fiable.
Pulpos
Los pulpos están construidos con acero antidesgaste y de
gran resistencia, con un diseño compacto que los hace ideales
para la altura libre de descarga. Existen varias opciones de
puntas y versiones de revestimiento.
Pinzas múltiples
Las pinzas múltiples con rotación ilimitada hacia la izquierda
y hacia la derecha son la herramienta ideal para extracciones,
clasificaciones, manipulaciones y cargas. La gran potencia de
cierre de los revestimientos de las tenazas, combinada con el
escaso tiempo de apertura y cierre, garantiza un rápido ciclo
que se traduce en un mayor número de toneladas por hora.
Multiprocesadores
Gracias a su diseño de única carcasa simple, la serie de
multiprocesadores del equipo hidráulico de demolición
hace posible el uso de una amplia gama de juegos de
mandíbulas con los que se puede llevar a cabo cualquier
trabajo de demolición. Los multiprocesadores constituyen la
herramienta de demolición más versátil del mercado.
Compactadores de placa vibratoria
Los compactadores Cat tienen un rendimiento equiparable
al de las máquinas Cat y se integran a la perfección con la
línea de martillos Cat. Así, los soportes y los kits hidráulicos
son totalmente intercambiables entre los martillos y
compactadores.
Cizallas
Las cizallas Cat proporcionan un procesamiento de chatarra
superior y eficaz, y son altamente productivas en tareas de
demolición. Además, son compatibles con su excavadora Cat
homóloga y los soportes atornillados están disponibles para
opciones de montaje en el balancín o en la pluma.
Facilidad de servicio y completo
servicio postventa
Mantenimiento a nivel del suelo
Caterpillar ha diseñado sus excavadoras de ruedas de la serie
D teniendo en cuenta al técnico de servicio y al operador.
Las puertas abatibles, con cilindros de elevación accionados
por aire comprimido, se elevan sin ningún esfuerzo para
permitir un mantenimiento rápido y eficaz sin comprometer la
seguridad del operador.
Intervalos de servicio más largos
Los intervalos de servicio y mantenimiento de las excavadoras
de ruedas de la serie D se han ampliado para disminuir el
tiempo de servicio de la máquina, mejorar la disponibilidad
de la máquina y reducir los costes de operación. Con el
análisis S·O·S
SM, los intervalos de cambio de aceite hidráulico
pueden ampliarse en hasta 6.000 horas.
Aceite de motor
El aceite de motor Cat está formulado para optimizar el
rendimiento y la vida útil del motor. Este aceite es más
rentable y aumenta el intervalo de cambio de aceite de motor
a 500 horas, por lo que proporciona unos ahorros y un
rendimiento líderes del sector.
Filtros de aire
Los filtros de aire Cat eliminan el uso de las herramientas de
servicio, con lo que se reduce el tiempo de mantenimiento. El
filtro de aire presenta una construcción de doble elemento con
filtración del caudal de las paredes en el elemento principal
y prefiltros miniextractores integrados para una eficiencia
de filtrado superior. Los filtros de aire están supervisados
constantemente para que el rendimiento sea óptimo. Si el flujo
de aire se restringe, aparece una advertencia en el monitor de
la cabina.
Filtro de cartucho
El filtro de retorno hidráulico, un filtro de cartucho, evita
que entren contaminantes en el sistema al cambiar el aceite
hidráulico.
Filtros de combustible
Los filtros de combustible de alta eficiencia Cat con una
válvula Stay-Clean Valve™ ofrecen un medio especial que
elimina más del 98% de las partículas, con lo que aumenta
la vida útil del inyector de combustible. Tanto los filtros de
combustible primarios como secundarios están situados en
el compartimento del motor y pueden cambiarse fácilmente
desde el suelo.
Separador de agua
La serie D está equipada con un filtro de combustible
primario con separador de agua situado en el compartimento
del motor. Para una mayor facilidad de servicio, se puede
acceder al separador de agua fácilmente desde el suelo.
Drenaje del depósito de combustible
El duradero depósito anticorrosión tiene un drenaje remoto
situado en la parte inferior del bastidor superior para eliminar
el agua y los sedimentos. El drenaje del depósito con la
conexión de la manguera permite un drenaje sencillo y sin
Un mantenimiento sencillo y simplificado permite ahorrar tiempo y dinero.
Los servicios de su distribuidor Cat
®
le ayudarán a que su máquina funcione
durante más tiempo a un menor coste.
Compartimento delantero
El capó del compartimento delantero puede abrirse
verticalmente, lo que proporciona un excelente acceso desde
el nivel del suelo a las baterías, el postenfriador aire-aire, el
condensador del aire acondicionado y al filtro de aire.
Condensador de aire acondicionado basculante
El condensador del aire acondicionado bascula
horizontalmente para permitir una limpieza completa de
ambos lados, así como un perfecto acceso al postenfriador
aire-aire.
Análisis S•O•S
Caterpillar ha diseñado especialmente el análisis S·O·S
SMpara garantizar un mejor rendimiento, una mayor duración
y una satisfacción del cliente mejorada. Este sistema de
advertencia temprana fiable y meticuloso detecta trazas de
metales, suciedad y otros contaminantes del motor, el eje
y el aceite hidráulico. Predice posibles problemas de forma
temprana, lo que evita costosos fallos. Su distribuidor Cat
puede aportarle resultados y recomendaciones específicas
poco después de recibir su muestra.
Revisión del motor
Es posible acceder al motor desde el suelo y la estructura
superior. La disposición longitudinal asegura el acceso desde
el suelo a todos los elementos de inspección diaria.
Placas antideslizantes
Cubren la parte superior de los estribos y la parte superior
para evitar deslizamientos durante el mantenimiento. Las
placas antideslizantes reducen la acumulación de barro en la
estructura superior y mejoran la limpieza y la seguridad.
Enfriadores fáciles de limpiar
Las láminas planas de todos los enfriadores reducen la
obstrucción y facilitan la extracción de la suciedad. El
ventilador de refrigeración principal y el condensador de
aire acondicionado están abisagrados para una limpieza más
sencilla.
Bloques de engrase remotos
Para aquellas ubicaciones más difíciles de alcanzar, los
bloques de engrase reducen el tiempo de mantenimiento.
Pasamanos y estribos
Unos pasamanos y estribos de mayor tamaño ayudan al
operador a subir y bajar de la máquina.
Nuevas luces traseras LED
Las luces traseras de diodos luminosos (LED) estándar
sustituyen a las luces estándar para ofrecer una visibilidad
mejorada en el sitio de trabajo, una mayor duración y una
vida útil más prolongada.
Versatilidad
Hay una amplia variedad de componentes instalados en fábrica disponibles
para mejorar el rendimiento y la administración del sitio de trabajo.
Control de las herramientas
El control de las herramientas integrado permite al operador
seleccionar hasta 10 combinaciones predeterminadas, lo que elimina
la necesidad de restablecer los parámetros hidráulicos cada vez que
se cambia de herramienta. También es posible programar fácilmente
el flujo y la presión por separado como funciones hidráulicas
unidireccionales/bidireccionales. Además, el sistema ofrece la
posibilidad de asignar nombres a cada una de las diez herramientas
programadas. Los exclusivos interruptores desplazables Cat junto con
el pedal auxiliar opcional proporcionan la modulación necesaria a la
herramienta para llevar a cabo fácilmente el trabajo de precisión.
Dirección con palanca tipo joystick
La opción de dirección con palanca tipo joystick exclusiva permite
que el operador vuelva a colocar la máquina al desplazarse en primera
marcha gracias al interruptor desplazable de la palanca tipo joystick
derecha. De este modo, el operador mantiene las dos manos en las
palancas mientras mueve los implementos y durante el desplazamiento,
con lo que el operador puede llevar a cabo trabajo de mayor precisión
en menos tiempo y con una seguridad mejorada alrededor de la
máquina.
Configuraciones de control
Existen 2 ajustes de control seleccionables y un ajuste de
desplazamiento automático. El operador puede seleccionar el ajuste de
potencia más adecuado para obtener la mejor potencia hidráulica y del
motor teniendo en cuenta la eficiencia del combustible.
•
Modo económico: se utiliza para levantar cargas, colocar tubos,
nivelaciones, acabado de pendientes o para llevar a cabo trabajo
de precisión y reducir el consumo de combustible.
•
Modo de potencia: se utiliza para la carga en el dúmper y
excavaciones normales, excavación de zanjas o utilización del
martillo.
•
Modo de desplazamiento: se activa de forma automática
cuando se acciona el pedal de desplazamiento. Ofrece la máxima
velocidad de desplazamiento y la máxima tracción en la barra de
tiro.
Product Link
El sistema Product Link facilita la gestión de flotas mediante el
seguimiento de las horas de trabajo, la ubicación, la seguridad y el
estado de los productos. La máquina dispone de preinstalación de
cableado para la instalación del sistema Product Link sobre el terreno.
El sistema Product Link también está disponible como accesorio
instalado de fábrica.
Seguridad de la máquina
Es posible instalar de fábrica un sistema de seguridad de la máquina
opcional. Dicho sistema controla quién utiliza la máquina y cuándo se
utiliza. Asimismo, utiliza claves específicas para evitar el uso no autorizado
de la máquina.
Control de amortiguación
Como novedad en los equipos de la serie D, el sistema de control de
amortiguación mejora la comodidad del operador y permite que la
máquina se desplace con mayor rapidez sobre terrenos irregulares a la
vez que ofrece al operador una mayor calidad en la amortiguación. El
sistema de control de amortiguación incorpora acumuladores que actúan
como amortiguadores que absorben el movimiento de los componentes
delanteros. El control de amortiguación puede activarse mediante un
Especificaciones de la Excavadora de Ruedas M318D
Motor
Modelo de motor
Cat
®C6.6 con
tecnología
ACERT™
Potencia
1.800 rev/min
Potencia bruta
130 kW (177 hp)
Potencia neta
ISO 9249
124 kW (169 hp)
80/1269/CEE
124 kW (169 hp)
Calibre
105 mm
Carrera
127 mm
Cilindrada
6,6 L
Cilindros
6
Par máximo a
1.400 rev/min
805 N·m
• Todas las potencias del motor (hp), incluida
la de la portada de este catálogo, están
expresadas en unidades métricas.
• Cumple con la Fase IIIA de la directiva de
la UE.
• Potencia neta máxima del motor hasta los
3.000 m de altitud.
Sistema hidráulico
Capacidad del depósito
170 L
Sistema
255 L
Presión máxima
Circuito del implemento
Normal
350 bares
Elevación pesada
375 bares
Circuito de
desplazamiento
350 bares
Circuito auxiliar
Presión alta
350 bares
Presión media
185 bares
Mecanismo de giro
310 bares
Caudal máximo
Circuito de
desplazamiento/
implemento
290 L/min
Circuito auxiliar
Presión alta
250 L/min
Presión media
50 L/min
Mecanismo de giro
112 L/min
Masas
Pluma de dos piezas ajustable*
Sólo hoja de empuje trasera
17.850 kg
Hoja de empuje trasera,
estabilizadores delanteros
18.900 kg
Estabilizadores delanteros y
traseros
19.100 kg
Pluma de una pieza*
Sólo hoja de empuje trasera
17.350 kg
Hoja de empuje trasera,
estabilizadores delanteros
18.350 kg
Estabilizadores delanteros y
traseros
18.550 kg
Balancines
Corto (2.200 mm)
550 kg
Medio (2.500 mm)
580 kg
Largo (2.800 mm)
600 kg
Industrial (3.300 mm)
520 kg
Hoja de empuje
740 kg
Estabilizadores
1.030 kg
Contrapeso
4.000 kg
• Peso de la máquina con balancín mediano,
contrapeso de 4.000 kg, con el operador y
con el depósito de combustible lleno, sin
implementos. El peso varía en función de la
configuración.
Transmisión
Hacia adelante/marcha atrás
1ª marcha
8 km/h
2ª marcha
37 km/h
Velocidad de reducción
1ª marcha
3 km/h
2ª marcha
13 km/h
Tracción en la barra de tiro
99 kN
Subida de pendientes máxima 60%
Mecanismo de giro
Velocidad de giro
10,5 rev/min
Par de giro
48 kN·m
Neumáticos
Estándar
• 10.00-20 (doble, neumática)
Opcional
• 11.00-20 (doble, neumática)
• 18 R 19.5 XF (simple, neumática)
• 10.00-20 (doble, goma maciza)
Tren de rodaje
Espacio libre sobre el suelo
370 mm
Ángulo de dirección máximo 35°
Ángulo del eje oscilante
± 9°
Radio de giro mínimo
Eje estándar
Fuera del neumático
6.400 mm
Extremo de la pluma de
dos piezas ajustable
7.000 mm
Extremo de la pluma de
una pieza
8.300 mm
Eje amplio
Fuera del neumático
6.500 mm
Extremo de la pluma de
dos piezas ajustable
7.100 mm
Extremo de la pluma de
una pieza
8.500 mm
Capacidades de llenado de
servicio
Depósito de combustible
385 L
Refrigeración
36 L
Cárter del motor
15 L
Carcasa de eje trasero
(diferencial)
14 L
Eje de dirección delantero
(diferencial)
10,5 L
Mandos finales
2,5 L
Servotransmisión
2,5 L
Niveles de ruido
Ruido exterior
• El nivel de potencia acústica, medido según
los procedimientos de prueba y condiciones
especificados en la directiva 2000/14/CE, es
de 103 dB(A).
Cabina/ROPS/FOGS
• Cabina Cat con estructura de protección
antivuelco (ROPS) conforme a los criterios
de la norma ISO 12117-2:2008.
• Cabina equipada con estructura de
protección anticaída de objetos (FOGS)
conforme a la norma ISO 10262.
Especificaciones de la Excavadora de Ruedas M318D
Dimensiones
Todas las dimensiones son aproximadas.
Pluma de dos piezas ajustable
Pluma de una pieza
Longitud del balancín
mm
2.200
2.500
2.800
*3.300
2.200
2.500
2.800
*3.300
1 Altura de embarque
mm
3.170
3.170
3.300
3.330
3.190
3.210
3.330
3.290
2 Longitud de embarque
mm
8.870
8.550
8.820
8.850
8.870
8.960
8.950
9.000
3 Punto de soporte
mm
3.920
3.650
3.510
3.270
3.810
3.490
3.310
3.080
4 Radio de giro de la cola
mm
2.565
2.565
5 Altura libre desde el contrapeso
mm
1.275
1.275
6 Altura de la cabina
mm
3.170
3.170
Con elevador de cabina fijo de
1.200 mm
mm
4.370
4.370
Anchura total de la máquina
mm
2.550
2.550
Eje de ancho de vía
mm
2.750
2.750
* Balancín industrial
** Altura libre de los neumáticos con estabilizadores
completamente bajados
Posición de circulación por carretera con
balancín de 2.400 mm
Tren de rodaje solo con hoja de
empuje
Tren de rodaje con 2 conjuntos de
estabilizadores
Tren de rodaje con 1 conjunto de
estabilizadores y hoja de empuje
3
4
2
1
6
5
2.550
2.540
**120
370
3.650
2.600
495
1.175
325
875
2600
830
1.450
1.150
1.175
495
875
4.000
3.350
Radios de acción
Pluma de dos piezas ajustable
Pluma de una pieza
Longitud del balancín
mm
2.200
2.500
2.800
*3.300
2.200
2.500
2.800
*3.300
1 Altura de excavación
mm
9.710
10.000
10.210
8.620
8.760
9.010
9.170
7.560
2 Altura de descarga
mm
6.700
6.970
7.190
3.550
5.900
6.110
6.270
3.140
3 Profundidad de excavación
mm
5.750
6.060
6.360
5.320
5.700
6.000
6.300
5.250
4 Profundidad de excavación en un frente
vertical
mm
3.220
3.680
3.960
–
2.880
3.340
3.620
–
5 Profundidad para conseguir una superficie
horizontal de 2,5 m
mm
5.538
5.865
6.179
–
5.488
5.805
6.119
–
6 Alcance
mm
9.160
9.470
9.760
8.490
9.180
9.490
9.770
8.470
7 Alcance a nivel del suelo
mm
8.970
9.300
9.590
8.290
9.000
9.320
9.600
8.270
Fuerza de los cucharones (ISO 6015)
kN
126
126
126
–
126
126
126
–
Fuerza de los balancines (ISO 6015)
kN
102
91
85
–
102
91
85
–
* El balancín industrial no dispone de varillaje de cucharón. Todas las dimensiones se refieren al extremo del balancín.
Los valores del 1 al 7 se han calculado con cucharón y acoplamiento rápido con radio de punta de 1.599 mm.
Los valores de fuerza de arranque se han calculado con elevaciones pesadas (sin acoplamiento rápido) y con un radio de punta de 1.405 mm.
1
2
3
4
5
6
7
1
2
3
4
5
6
7
Especificaciones de la Excavadora de Ruedas M318D
Especificaciones del cucharón
Consulte a su distribuidor Cat para obtener información sobre los requisitos de cucharones especiales.
Cucharones con bulones
Pluma de dos piezas ajustable
5.260 mm
Pluma de una pieza
5.350 mm
Longitud del balancín
2.200 mm
2.500 mm
2.800 mm
2.200 mm
2.500 mm
2.800 mm
Anchura
Masa*
Capacidad (ISO)
Adaptadores
Sobre las ruedas
Hoja de empuje bajada
1 c
on
jun
to
de
st
ab
iliz
ad
or
es
ba
jad
o
Totalmente estabilizada
Sobre las ruedas
Hoja de empuje bajada
1 conjunto de stabilizadores bajado
Totalmente estabilizada
Sobre las ruedas
Hoja de empuje bajada
1 conjunto de estabilizadores bajado
Totalmente estabilizada
Sobre las ruedas
Hoja de empuje bajada
1 conjunto de estabilizadores bajado
Totalmente estabilizada
Sobre las ruedas
Hoja de empuje bajada
1 conjunto de estabilizadores bajado
Totalmente estabilizada
Sobre las ruedas
Hoja de empuje bajada
1 conjunto de estabilizadores bajado
Totalmente estabilizada
mm
kg
m
3Excavación
600
478
0,38
3
750
507
0,52
3
900
568
0,65
4
1.000
602
0,75
4
1.100
634
0,84
4
1.200
678
0,94
5
1.300
710
1,03
5
1.400
744
1,13
5
Excavación en
condiciones extremas
1.200
712
0,94
5
1.300
745
1,03
5
Excavación (nivelado)
600
514
0,41
3
750
544
0,56
3
800
582
0,61
4
900
611
0,70
4
1.000
651
0,82
4
1.100
687
0,92
4
1.200
740
1,04
5
1.300
777
1,14
5
1.400
813
1,26
5
Excavación en
condiciones extremas
(nivelado)
1.200
772
1,04
5
1.300
809
1,14
5
Limpieza fluvial
1.800
630
0,90
2.000
685
1,00
Limpieza de canales y
ríos abatible
1.800
875
0,75
2.000
912
0,84
* La masa del cucharón incluye las herramientas de ataque
Densidad máxima de
Especificaciones del cucharón
Consulte a su distribuidor Cat para obtener información sobre los requisitos de cucharones especiales.
Cucharones de acoplamiento rápido CW
Pluma de dos piezas ajustable
5.260 mm
Pluma de una pieza
5.350 mm
Longitud del balancín
2.200 mm
2.500 mm
2.800 mm
2.200 mm
2.500 mm
2.800 mm
Anchura
Masa*
Capacidad (ISO)
Adaptadores
Sobre las ruedas
Hoja de empuje bajada
1 conjunto de estabilizadores bajado
Totalmente estabilizada
Sobre las ruedas
Hoja de empuje bajada
1 conjunto de estabilizadores bajado
Totalmente estabilizada
Sobre las ruedas
Hoja de empuje bajada
1 conjunto de estabilizadores bajado
Totalmente estabilizada
Sobre las ruedas
Hoja de empuje bajada
1 conjunto de estabilizadores bajado
Totalmente estabilizada
Sobre las ruedas
Hoja de empuje bajada
1 conjunto de estabilizadores bajado
Totalmente estabilizada
Sobre las ruedas
Hoja de empuje bajada
1 conjunto de estabilizadores bajado
Totalmente estabilizada
mm
kg
m
3Excavación
600
465
0,38
3
750
501
0,52
3
900
530
0,65
4
1.000
564
0,75
4
1.100
596
0,84
4
1.200
640
0,94
5
1.300
671
1,03
5
1.400
703
1,13
5
Excavación en
condiciones extremas
1.200
674
0,94
5
1.300
707
1,03
5
Excavación (nivelado)
600
498
0,41
3
750
547
0,56
3
800
526
0,61
4
900
575
0,70
4
1.000
614
0,82
4
1.100
651
0,92
4
1.200
704
1,04
5
1.300
741
1,14
5
1.400
777
1,26
5
Excavación en
condiciones extremas
(nivelado)
600
523
0,41
3
800
555
0,61
4
1.000
644
0,82
4
1.200
736
1,04
5
1.300
773
1,26
5
Limpieza fluvial
1.800
592
0,90
2.000
645
1,00
Limpieza de canales y
ríos abatible
1.800
835
0,75
2.000
875
0,84
* La masa del cucharón incluye las herramientas de ataque
Densidad máxima de
Especificaciones de la Excavadora de Ruedas M318D
Guía de utilización de los implementos
Cuando tenga que escoger entre diferentes modelos de implementos adecuados a una misma máquina, tenga
en cuenta su aplicación, productividad y durabilidad. Para obtener información sobre las aplicaciones y la
productividad de los distintos implementos, consulte el manual de especificaciones.
Pluma de dos piezas ajustable
Pluma de una pieza
5.260 mm
5.350 mm
Hoja de
empuje
bajada
2 conjuntos
de estabilizadores
bajados
Hoja de
empuje
y estabilizador
bajados
Hoja de
empuje
bajada
2 conjuntos
de estabilizadores
bajados
Hoja de empuje
y estabilizador
bajados
Sin acoplamiento rápido
2.200
2.500
2.800
3.300
2.200
2.500
2.800
3.300
2.200
2.500
2.800
3.300
2.200
2.500
2.800
3.300
2.200
2.500
2.800
3.300
2.200
2.500
2.800
3.300
Longitud del balancín (mm)
Martillos
H115 S, H120C S, H130 S
Multiprocesadores
MP15
CC, CR
MP15
PP, PS
MP15
S
MP20
CC, CR
MP20
PP, PS, S
Cizallas hidráulicas
(* montada en la pluma)
S320B
S320B*
S325B*
Pinzas múltiples
G315B
D
R
G320B
D, R
Trituradoras
P315
P325
Compactador
CVP75
Pulpos
GSH15B
5 dientes
400
500
600
800
GSH15B
4 dientes
400
500
600
800
GSH20B
5 dientes
600
800
1.000
GSH20B
4 dientes
600
800
1.000
Pulverizadores
P215
P225
Con acoplamiento rápido (CW-20, CW-20S)
Martillos
H115 S, H120C S, H130 S
Multiprocesadores
MP15
CC, CR
MP15
PP, PS
MP15
S
MP20
CC, CR
MP20
PP, PS, S
Cizalla hidráulica
S320
Pinzas múltiples
G315B
D
G315B
R
G320B
D, R
Compactador
CVP75
Trituradoras
P315
P325
Pulverizadores
P215
P225
Radio de acción de 360°
Densidad máxima de material 3.000 kg/m
3Capacidades de elevación: pluma de dos piezas ajustable (5.260 mm)
Todos los valores se proporcionan en kg, sin cucharón y sin acoplamiento rápido, con contrapeso (4.000 kg), con elevaciones pesadas.
Carga al alcance máximo (extremo del balancín/bulón delcucharón) Carga frontal Carga trasera Carga lateral Altura del punto de carga
Balancín
corto
Configuración del tren de rodaje3 m 4,5 m 6 m 7,5 m
m
2.200 mm
6 m
Hoja de empuje trasera subida *6.700 5.800 5.050 5.050 3.600 3.150 *4.350 3.300 2.900
6,25
Hoja de empuje trasera bajada *6.700 5.750 *5.750 3.600 *4.350 3.300
Hoja de empuje y estabilizador bajados *6.700 *6.700 *5.750 5.300 *4.350 *4.350
2 conjuntos de estabilizadores bajados *6.700 *6.700 *6.700 *5.750 *5.750 *5.750 *4.350 *4.350 *4.350
Hoja de empuje trasera de eje ancho subida 5.800 5.500 3.600 3.450 3.350 3.200
4,5 m
Hoja de empuje trasera subida *7.650 5.500 4.800 4.950 3.500 3.050 3.800 2.650 2.300
7,07
Hoja de empuje trasera bajada *7.650 5.500 *6.350 3.500 *4.150 2.650
Hoja de empuje y estabilizador bajados *7.650 *7.650 *6.350 5.200 *4.150 3.950
2 conjuntos de estabilizadores bajados *7.650 *7.650 *7.650 *6.350 *6.350 6.050 *4.150 *4.150 *4.150
Hoja de empuje trasera de eje ancho subida 5.550 5.250 3.500 3.350 2.650 2.550
3 m
Hoja de empuje trasera subida 7.400 5.050 4.350 4.800 3.350 2.900 3.400 2.350 2.050
7,50
Hoja de empuje trasera bajada *9.100 5.050 *6.900 3.350 *4.200 2.350
Hoja de empuje y estabilizador bajados *9.100 7.800 *6.900 5.000 *4.200 3.550
2 conjuntos de estabilizadores bajados *9.100 *9.100 *9.100 *6.900 *6.900 5.850 *4.200 *4.200 4.100
Hoja de empuje trasera de eje ancho subida 5.100 4.800 3.350 3.200 2.350 2.250
1,5 m
Hoja de empuje trasera subida 6.950 4.700 4.000 4.600 3.150 2.700 3.300 2.300 2.000 3.250 2.250 1.950 7,59
Hoja de empuje trasera bajada *10.150 4.650 7.150 3.150 5.000 2.300 *4.500 2.250
Hoja de empuje y estabilizador bajados *10.150 7.350 7.250 4.800 5.150 3.500 *4.500 3.400 2 conjuntos de estabilizadores bajados *10.150 *10.150 8.750 *7.400 *7.400 5.650 *5.600 5.250 4.050 *4.500 *4.500 3.950 Hoja de empuje trasera de eje ancho subida 4.700 4.400 3.150 3.000 2.300 2.200 2.250 2.150
0 m
Hoja de empuje trasera subida 6.750 4.500 3.800 4.450 3.050 2.600 3.350 2.300 2.000
7,38
Hoja de empuje trasera bajada *10.150 4.450 7.000 3.050 *5.050 2.300
Hoja de empuje y estabilizador bajados *10.150 7.150 7.100 4.700 *5.050 3.500
2 conjuntos de estabilizadores bajados *10.150 *10.150 8.500 *7.450 7.250 5.500 *5.050 *5.050 4.100
Hoja de empuje trasera de eje ancho subida 4.500 4.250 3.050 2.900 2.300 2.200
–1,5 m
Hoja de empuje trasera subida *10.300 8.500 6.950 6.750 4.450 3.800 4.450 3.000 2.600 3.750 2.550 2.200 6,81
Hoja de empuje trasera bajada *10.300 8.350 *9.200 4.450 *6.800 3.000 *5.550 2.550
Hoja de empuje y estabilizador bajados *10.300 *10.300 *9.200 7.100 *6.800 4.650 *5.550 3.950 2 conjuntos de estabilizadores bajados *10.300 *10.300 *10.300 *9.200 *9.200 8.500 *6.800 *6.800 5.450 *5.550 *5.550 4.600 Hoja de empuje trasera de eje ancho subida 8.500 7.850 4.500 4.200 3.000 2.850 2.550 2.450
–3 m
Hoja de empuje trasera subida 6.850 4.600 3.900 4.750 3.250 2.800
5,80
Hoja de empuje trasera bajada *7.200 4.550 *5.000 3.250
Hoja de empuje y estabilizador bajados *7.200 *7.200 *5.000 *5.000
2 conjuntos de estabilizadores bajados *7.200 *7.200 *7.200 *5.000 *5.000 *5.000
Hoja de empuje trasera de eje ancho subida 4.600 4.300 3.250 3.100
Balancín
mediano
Configuración del tren de rodaje3 m 4,5 m 6 m 7,5 m
m
2.500 mm
6 m
Hoja de empuje trasera subida *6.250 5.850 5.100 5.100 3.650 3.200 *3.300 3.050 2.650
6,63
Hoja de empuje trasera bajada *6.250 5.850 *5.550 3.650 *3.300 3.050
Hoja de empuje y estabilizador bajados *6.250 *6.250 *5.550 5.350 *3.300 *3.300
2 conjuntos de estabilizadores bajados *6.250 *6.250 *6.250 *5.550 *5.550 *5.550 *3.300 *3.300 *3.300
Hoja de empuje trasera de eje ancho subida 5.900 5.600 3.650 3.500 3.050 2.900
4,5 m
Hoja de empuje trasera subida *7.250 5.600 4.850 5.000 3.550 3.100 *3.150 2.450 2.150
7,41
Hoja de empuje trasera bajada *7.250 5.550 *6.150 3.550 *3.150 2.500
Hoja de empuje y estabilizador bajados *7.250 *7.250 *6.150 5.250 *3.150 *3.150
2 conjuntos de estabilizadores bajados *7.250 *7.250 *7.250 *6.150 *6.150 6.050 *3.150 *3.150 *3.150
Hoja de empuje trasera de eje ancho subida 5.600 5.300 3.550 3.400 2.500 2.350
3 m
Hoja de empuje trasera subida 7.500 5.150 4.450 4.800 3.350 2.950 3.400 2.350 2.050 3.200 2.200 1.900 7,82
Hoja de empuje trasera bajada *8.800 5.100 *6.750 3.350 5.100 2.350 *3.200 2.200
Hoja de empuje y estabilizador bajados *8.800 7.900 *6.750 5.050 5.250 3.600 *3.200 *3.200
2 conjuntos de estabilizadores bajados *8.800 *8.800 *8.800 *6.750 *6.750 5.850 *5.300 *5.300 4.150 *3.200 *3.200 *3.200
Hoja de empuje trasera de eje ancho subida 5.150 4.900 3.400 3.200 2.400 2.250 2.200 2.100
1,5 m
Hoja de empuje trasera subida 7.000 4.750 4.050 4.600 3.200 2.750 3.350 2.300 2.000 3.050 2.100 1.800 7,91
Hoja de empuje trasera bajada *10.000 4.700 7.150 3.150 5.050 2.300 *3.350 2.100
Hoja de empuje y estabilizador bajados *10.000 7.400 7.250 4.850 5.150 3.500 *3.350 3.250
2 conjuntos de estabilizadores bajados *10.000 *10.000 8.800 *7.300 *7.300 5.650 *5.850 5.250 4.050 *3.350 *3.350 *3.350
Hoja de empuje trasera de eje ancho subida 4.750 4.500 3.200 3.050 2.300 2.200 2.100 2.000
0 m
Hoja de empuje trasera subida 6.800 4.500 3.850 4.450 3.050 2.600 3.250 2.250 1.900 3.150 2.150 1.850 7,70
Hoja de empuje trasera bajada *10.250 4.500 7.000 3.050 4.950 2.250 *3.750 2.150
Hoja de empuje y estabilizador bajados *10.250 7.150 7.100 4.700 5.050 3.450 *3.750 3.300
2 conjuntos de estabilizadores bajados *10.250 *10.250 8.550 *7.450 7.250 5.500 *5.700 5.200 4.000 *3.750 *3.750 *3.750
Hoja de empuje trasera de eje ancho subida 4.500 4.250 3.050 2.900 2.250 2.150 2.150 2.050
–1,5 m
Hoja de empuje trasera subida *9.500 8.400 6.900 6.700 4.450 3.800 4.400 3.000 2.550 3.450 2.400 2.050 7,16
Hoja de empuje trasera bajada *9.500 8.300 *9.500 4.450 6.950 3.000 *4.400 2.400
Hoja de empuje y estabilizador bajados *9.500 *9.500 *9.500 7.100 *7.000 4.650 *4.400 3.650
2 conjuntos de estabilizadores bajados *9.500 *9.500 *9.500 *9.500 *9.500 8.450 *7.000 *7.000 5.450 *4.400 *4.400 4.250
Hoja de empuje trasera de eje ancho subida 8.450 7.800 4.450 4.200 3.000 2.850 2.400 2.250
–3 m
Hoja de empuje trasera subida 6.800 4.550 3.850 4.500 3.050 2.650 4.300 2.950 2.550
6,21
Hoja de empuje trasera bajada *7.700 4.500 *5.350 3.050 *4.900 2.950
Hoja de empuje y estabilizador bajados *7.700 7.200 *5.350 4.700 *4.900 4.500
2 conjuntos de estabilizadores bajados *7.700 *7.700 *7.700 *5.350 *5.350 *5.350 *4.900 *4.900 *4.900
Hoja de empuje trasera de eje ancho subida 4.550 4.300 3.050 2.900 2.950 2.800
* Limitada por el sistema hidráulico, más que por haberse alcanzado la carga límite de equilibrio.
Los datos de capacidades de carga están basados en la norma ISO 10567:2007. No exceden el 87% de la capacidad hidráulica de elevación o el 75% de la carga límite de equilibrio. El punto de carga es la línea central del pasador de montaje del pivote del cucharón del balancín. El eje oscilante debe bloquearse. Las capacidades de elevación se basan en la posición de la máquina sobre una superficie firme y uniforme de apoyo y con el cilindro de pluma variable ajustado a la longitud máxima. Para obtener la capacidad de elevación con el cucharón o los elementos de acoplamiento rápido incluidos, es necesario restar la masa correspondiente a los valores anteriores. El uso de un punto de enganche de un implemento para manejar/elevar objetos podría afectar a la capacidad de elevación de la máquina.
