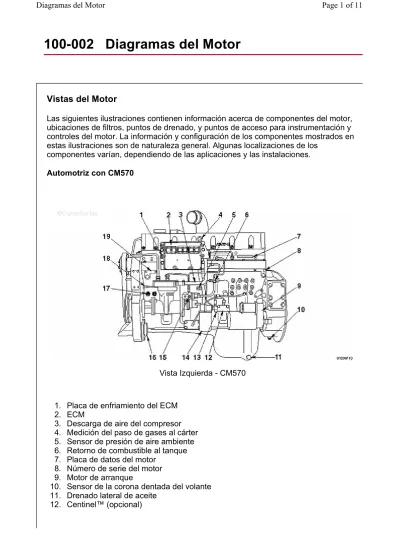

100-002 Diagramas del Motor

Vistas del Motor

Las siguientes ilustraciones contienen información acerca de componentes del motor, ubicaciones de filtros, puntos de drenado, y puntos de acceso para instrumentación y controles del motor. La información y configuración de los componentes mostrados en estas ilustraciones son de naturaleza general. Algunas localizaciones de los

componentes varían, dependiendo de las aplicaciones y las instalaciones.

Automotriz con CM570

1. Placa de enfriamiento del ECM 2. ECM

3. Descarga de aire del compresor 4. Medición del paso de gases al cárter 5. Sensor de presión de aire ambiente 6. Retorno de combustible al tanque 7. Placa de datos del motor

8. Número de serie del motor 9. Motor de arranque

10. Sensor de la corona dentada del volante 11. Drenado lateral de aceite

12. Centinel™ (opcional)

Vista Izquierda - CM570

(2)

13. Entrada de combustible a la bomba 14. Filtro de combustible

15. Presión del riel

16. Sitio de montaje de la bomba de servodirección 17. Sensor de presión y temperatura de aceite 18. Sensor de posición del motor

19. Localización de montaje del compresor de refrigerante.

1. Conexión para el éter 2. Antes del enfriador aire-aire

3. Sensor de temperatura del múltiple de admisión 4. Sensor de presión del múltiple de admisión

5. Después del enfriador aire-aire (múltiple de admisión) 6. Estatopersiana

7. Refrigerante de ventilación del motor 8. Estatopersiana

9. Sensor del ventilador

10. Sensor de temperatura del refrigerante 11. Retorno del calentador

12. Presión de entrada del refrigerante 13. Línea de relleno del radiador 14. Presión de la bomba del agua 15. Entrada de refrigerante

16. Drenado de aceite

17. Calentador del sumidero del cárter de aceite 18. Presión de salida del filtro

19. Suministro de aceite del freno de motor 20. Presión de entrada del filtro

21. Presión de refrigerante en el block

Vista Derecha - CM570

(3)

22. Calentador de refrigerante 23. Suministro del calentador

24. Toma de temperatura del refrigerante 25. Control de la compuerta de descarga.

Con CM870

1. Salida de la bomba del agua

2. Sitio de montaje del compresor de refrigerante o del alternador 3. Banda del mando de accesorios

4. Tensor de la banda del mando de accesorios 5. Polea del mando de accesorios

6. Banda impulsora del alternador 7. Cubo del ventilador

8. Amortiguador de vibración

9. Tensor de la banda del ventilador 10. Alternador.

Frente - ISM CM870 Automotriz

(4)

1. Placa de Datos del ECM 2. ECM

3. Tubo del paso de gases al cárter 4. Placa de datos del motor

5. Placa de datos del módulo de control de combustible 6. Número de serie del motor

7. Placa de enfriamiento del módulo de control de combustible

8. Sensor de temperatura de aceite del motor (detrás de la placa de enfriamiento del módulo de control de combustible)

9. Motor de arranque

10. Módulo de control de combustible 11. Válvula Centinel™ (opcional) 12. Filtro de combustible

13. Válvula de cierre del combustible 14. Bomba del combustible

15. Compresor de aire

16. Suministro de aire al compresor de aire 17. Sensor de presión de aceite del motor

18. Suministro de refrigerante del compresor de aire 19. Sensor de posición del motor (no visible)

20. Retorno de refrigerante del compresor de aire.

Izquierda - ISM CM870 Automotriz

(5)

1. Cubierta del volante

2. Drenado del aceite lubricante 3. Cárter del aceite lubricante.

1. Línea de retorno de refrigerante del turbocargador de geometría variable 2. Múltiple del agua

3. Línea de ventilación de la cabeza de cilindros (no visible) Trasera - ISM CM870 Automotriz

Derecha - ISM CM870 Automotriz

(6)

4. Tubo de retorno del múltiple del agua 5. Carcasa del termostato

6. Sensor de temperatura de refrigerante (no visible) 7. Bomba del agua

8. Presión de la bomba del agua 9. Presión de entrada del refrigerante 10. Línea de relleno del radiador 11. Entrada de refrigerante

12. Bomba del aceite lubricante (no visible) 13. Retorno del calentador

14. Línea de suministro de refrigerante del turbocargador de geometría variable 15. Tubo de drenado de aceite del turbocargador

16. Línea de suministro de aceite del turbocargador 17. Presión de salida del filtro de aceite lubricante 18. Filtro de aceite lubricante

19. Llenado del aceite lubricante/bayoneta

20. Línea de suministro de aceite del freno del motor 21. Filtro de refrigerante

22. Presión de refrigerante en el block 23. Calentador de refrigerante

24. Presión de entrada del filtro de aceite lubricante (presión de salida de la bomba de lubricación)

25. Suministro del calentador

26. Captación de temperatura del refrigerante 27. Enfriador de aceite lubricante

28. Múltiple de escape

29. Tubo de entrada del compresor de aire.

1. Sensor de presión del múltiple de admisión

Arriba - ISM CM870 Automotriz

(7)

2. Sensor de presión diferencial EGR 3. Sensor de la presión del gas de escape

4. Sensor de temperatura de aire del múltiple de admisión 5. Sensor de temperatura EGR.

1. Conexión de admisión de aire

2. Tubos del sensor de presión diferencial EGR 3. Mezclador EGR

4. Tubo del sensor de presión del gas de escape 5. Tubo de retorno de refrigerante de la válvula EGR 6. Válvula EGR

7. Tubo de suministro de refrigerante de la válvula EGR 8. Tubo de suministro de refrigerante del enfriador EGR 9. Tubos de ventilación del refrigerante del enfriador EGR 10. Tubo de retorno de refrigerante del enfriador EGR 11. Enfriador EGR

12. Tubo de conexión del enfriador EGR.

ISM CM870 Automotriz - Sistema EGR

(8)

1. Aire a presión del tanque de aire del OEM

2. Cabezal del filtro de la válvula de cierre de control del turbocargador 3. Válvula de cierre de control del turbocargador

4. Aire comprimido desde el cabezal del filtro de la válvula de cierre de control del turbocargador

5. Válvula de control del turbocargador

6. Aire comprimido desde la válvula de control del turbocargador

7. Sensor de temperatura del aire de entrada del compresor del turbocargador 8. Actuador del turbocargador

9. Sensor de velocidad del turbocargador

10. Filtro de aire de la válvula de cierre de control del turbocargador.

Automotriz con CM876

ISM CM870 Automotriz - Sistema de Control del Turbocargador de Geometría Variable

(9)

1. Compresor de refrigerante

2. Tensor de la banda del mando de accesorios 3. Polea del mando de accesorios

4. Banda impulsora del alternador 5. Cubo del ventilador

6. Amortiguador de vibración

7. Tensor de la banda del ventilador 8. Alternador

9. Actuador del turbocargador de geometría variable 10. Salida de la carcasa del termostato.

Frente - ISM CM876 Automotriz

(10)

1. Filtro de ventilación abierta del cárter 2. Tubo de paso de gases

3. ECM

4. Cubierta del volante 5. Filtro de combustible

6. Válvula de cierre del combustible 7. Bomba del combustible

8. Compresor de aire

9. Sensor de presión de aceite 10. Sensores de posición del motor.

1. Válvula EGR

2. Actuador electrónico del turbocargador de geometría variable 3. Turbocargador de geometría variable

4. Ensamble del inyector de postratamiento 5. Múltiple del inyector de postratamiento

6. Sensor de presión de combustible de postratamiento 7. Válvula de paso de combustible de postratamiento 8. Carcasa del filtro del respiradero.

Izquierda - ISM CM876 Automotriz

Trasera - ISM CM876 Automotriz

(11)

Ultima Modificación: 11-FEB.-2009

Feedback / Help

Derechos de propiedad intelectual © 2000-2010 Cummins Inc. Todos los derechos reservados.

1. Válvula EGR

2. Adaptador del inyector de combustible de postratamiento 3. Tubo del sensor de presión diferencial

4. Enfriador EGR

5. Entrada de aire / Mezclador EGR

6. Tubo de retorno de refrigerante del turbocargador 7. Tubo de retorno del múltiple del agua

8. Bomba del agua

9. Tubo de suministro de refrigerante del enfriador EGR 10. Filtro de aceite lubricante

11. Enfriador de aceite lubricante 12. Bayoneta del aceite lubricante 13. Filtro de refrigerante

14. Turbocargador de geometría variable 15. Múltiple de escape.

Derecha - ISM CM876 Automotriz
