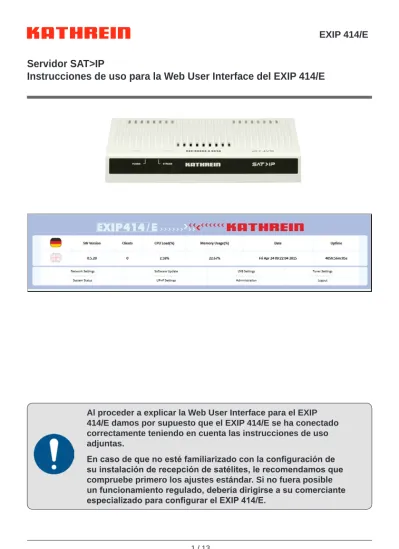

EXIP 414/E
Servidor SAT>IP
Instrucciones de uso para la Web User Interface del EXIP 414/E
Al proceder a explicar la Web User Interface para el EXIP 414/E damos por supuesto que el EXIP 414/E se ha conectado correctamente teniendo en cuenta las instrucciones de uso adjuntas.
En caso de que no esté familiarizado con la configuración de su instalación de recepción de satélites, le recomendamos que compruebe primero los ajustes estándar. Si no fuera posible un funcionamiento regulado, debería dirigirse a su comerciante especializado para configurar el EXIP 414/E.
1. Averiguar la dirección IP del EXIP 414/E:
Puede ver la dirección IP asignada por el router al EXIP 414/E en el menú del router. En caso de que no consiga acceder a su router, puede averiguar la dirección IP del EXIP 414/E también mediante un software especial. Para ello, tenga en cuenta lo siguiente:
Paso 1: Descargue e instale el software «Developer». Encontrará dicho software en Internet en:
http://opentools.homeip.net/dev-tools-for-upnp
Paso 2: Abra el programa «DeviceSpy.exe»
Paso 3: Anote la dirección IP mostrada para el EXIP 414/E.
En la imagen de ejemplo mostrada abajo se encuentra la dirección IP del EXIP 414/E: 192.168.188.67
2. Página de acceso:
Al introducir la dirección IP y Port 9527, por ejemplo, 192.168.188.67:9527 del EXIP 414/E en un navegador accederá a la página de acceso del EXIP 414/E. Sólo podrá acceder tras introducir una contraseña. La contraseña estándar es: exip
<< Página de acceso >>
<< Introducir contraseña «exip» y hacer clic en «Log In» >>
<< Después de iniciar sesión correctamente podrá ver la página principal del EXIP 414/ E>>
3. En la página principal podrá ver la siguiente información: • SW Version: Versión de software actual del EXIP 414/E • Clients: Número de usuarios activos
• Cpu Load: Uso de CPU actual
• Memory Usage: Espacio utilizado actualmente
• Date: Fecha y hora actuales
4. Ajustes de red: • Network Interface:
El EXIP 414/E se instala en el entorno Ethernet.
• IP Settings:
Podrá seleccionar «Automatic» o «Static». En el ajuste estándar está predeterminado «Automatic». Para que se le asigne la dirección IP automáticamente al EXIP 414/E,
deberá estar conectado a un router o switch con función DHCP. No es necesario realizar
más ajustes en el modo automático.
El uso del modo «Static» se recomienda únicamente a los usuarios profesionales. En dicho caso, el usuario deberá conocer la información específica de sus ajustes de red como la IP, Netmask, Gateway y DNS y llevar a cabo estos ajustes manualmente.
• Time Correction:
Seleccione aquí la zona horaria correspondiente. Este ajuste es importante, para que la actualización del software (véase página 5) pueda realizarse correctamente.
5. Mejora de versión del software (actualización):
Tan pronto como se haya actualizado correctamente el software, aparece un mensaje
verde y el sistema se reinicia automáticamente. Es posible que a continuación tenga
que abrir/conectar de nuevo la Web User Interface.
Se puede efectuar una actualización de versión del software del EXIP 414/E mediante la Web User Interface o Internet:
- Seleccione un archivo Software-Image actualizado de su disco duro local y transfiéralo a continuación al EXIP 414/E.
- Haciendo clic en el botón «Upgrade Now!» podrá cargar inmediatamente a través
de Internet el software más reciente al EXIP 414/E.
<< Software Update >>
Antes de realizar una actualización del software debería guardar sus ajustes, ya que el aparato se restablecerá a los ajustes de fábrica después de la actualización (véase «10.1 Export Settings»).
6. Configuración del LNB:
Tenga en cuenta además a este respecto la documentación adjunta a su LNB o recurra a un especialista.
El EXIP 414 es compatible con los LNB monocable, Quad y Quattro, así como con todos los tipos de conmutadores múltiples. Para utilizar los LNB Quad (universal) o conmutadores múltiples (DiSEqCTM), no es necesario cambiar los ajustes. Si su
instalación de recepción ya tiene un Quattro-LNB instalado, deberá seleccionar «Quattro» en el tipo de LNB.
En algunas regiones o países, las frecuencias de los LNB podrían ser diferentes. Si éste
es su caso, puede ajustar las frecuencias en las líneas «LO for High band» y «LO for
Low band» según la configuración de su LNB.
Si el EXIP 414/E está conectado a un LNB monocable o un conmutador múltiple monocable, es necesario ajustar las llamadas bandas de usuario (UB, User Bands).
Cada banda de usuario (UB-Slot) tiene una frecuencia asignada, ésta puede ajustarse de manera individual en el conmutador múltiple monocable utilizado en su instalación de recepción. Si utiliza el LNB monocable UAS481, es necesario hacer una selección correspondiente (ningunos otros ajustes son necesarios).
Hay que fijarse especialmente en que cada frecuencia de transmisión disponible en la salida del conmutador múltiple monocable se asigne una sola vez, ya que en caso contrario los receptores, o bien el EXIP 414/E interferirían entre sí.
Para realizar los ajustes de los canales de transmisión (UB - User Band en algunos casos llamado también SCR - Satellite Channel Router), tenga en cuenta la documentación adjunta a su conmutador múltiple monocable. En ella aparece la correspondencia entre los diversos UB/SCR y las respectivas frecuencias de transmisión asignadas.
Si existen ya otros receptores conectados directamente al
conmutador múltiple, se debe comprobar, qué UB/SCR están ya en uso.
7. Ajustes de sintonizador:
Los sintonizadores del EXIP 414/E son compatibles con los modos «Dynamic» o
«Static». El ajuste estándar es el modo «Dynamic». En el modo «Dynamic», el EXIP
414/E se ajusta de forma dinámica al transponder de satélite solicitado por el cliente (p. ej. receptor) y de esa manera se asignan de forma dinámica los recursos del sintonizador
al EXIP 414/E.
El modo «Static» se recomienda únicamente a usuarios profesionales o empresas de
instalación. En este modo necesitará información detallada de los transponder, como
p. ej. la frecuencia, la tasa de símbolos etc. Un determinado canal está definitivamente asignado a cada sintonizador. Así, todos los clientes que desee podrán captar ese canal.
<< Modo Static >>
Los ajustes de los sintonizadores 1 - 4 deben realizarse por separado en el modo «Static».
Después de haber seleccionado el modo «Static» puede introducir los datos para cada uno de los valores del transponder deseado:
• Frequency: Frecuencia de transponder (MHz) que deberá captar el EXIP 414/E • Symbol Rate: Tasa de símbolos (KSym/s) del transponder
• Polarisation: Polarización del transponder • Satellite Position: Número de satélite
• Multicast Address: Indica la dirección IP del Multicast-Stream
• Pid List: Deberá introducir PAT, PMT, PID de vídeo, PID de audio, EIT, NIT y ETC. Para ver el canal, el usuario debe introducir como mínimo PAT, PMT, PID de vídeo y PID de audio
Tras pulsar la tecla de «Apply» los ajustes son guardados. Mediante el estado de sintonizador podrá comprobar si los ajustes realizados anteriormente son correctos o si podría haber
8. Estado de sistema:
(1) Mediante esta función puede controlar los cuatro sintonizadores y el estado de Streaming. Además, el estado de sistema puede ser de ayuda si se produjera algún
problema de recepción.
En la siguiente página podrá encontrar la siguiente información:
- Qué canal se capta (Frequency, Polarisation, Symbol Rate, Pid List, Modulation...) - A través de qué sintonizador (entrada) se capta (RF1, RF2, RF3 o RF4)
9. Ajustes UPnP:
Aquí puede cambiar el nombre de EXIP 414/E mostrado en la red. Esto es muy útil sobre
10. Gestión:
10.1 Export Settings:
Mediante esta función puede guardar en el sistema todos los ajustes. El nombre del
archivo de exportación es: «EXIP414_settings.xml».
10.2 Import Settings:
Mediante esta función puede cargar un archivo de exportación guardado anteriormente. Haciendo clic en «Select Settings file» aparece un «Cuadro de diálogo de archivos» - aquí puede buscar el archivo XML guardado.
Haciendo clic en «Import» se aplicarán los ajustes.
10.3 Change Password:
Posibilidad de cambiar la contraseña estándar.
10.4 Misc
Haciendo clic en «Reboot device» se reiniciará el EXIP 414/E.
¡Anote la ubicación de los ajustes guardados! Al importar los ajustes tendrá que introducirla/seleccionarla manualmente.
