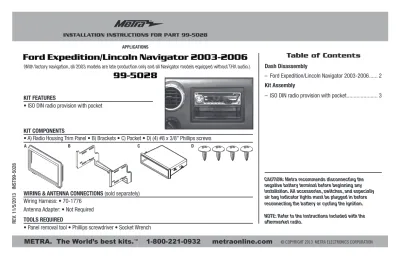

INSTALLATION INSTRUCTIONS FOR PART 99-5028 APPLICATIONS

METRA. The World’s best kits.

_{1-800-221-0932}

_{metraonline.com}

REV

. 11/5/2013 INST99-5028

CAUTION: Metra recommends disconnecting the negative battery terminal before beginning any installation. All accessories, switches, and especially air bag indicator lights must be plugged in before reconnecting the battery or cycling the ignition.

NOTE: Refer to the instructions included with the aftermarket radio.

Table of Contents

• ISO DIN radio provision with pocket

• A) Radio Housing Trim Panel • B) Brackets • C) Pocket • D) (4) #8 x 3/8” Phillips screws KIT FEATURES

KIT COMPONENTS

WIRING & ANTENNA CONNECTIONS (sold separately) Wiring Harness: • 70-1776

Antenna Adapter: • Not Required

• Panel removal tool • Phillips screwdriver • Socket Wrench TOOLS REQUIRED

Ford Expedition/Lincoln Navigator 2003-2006

99-5028

A B C D

Dash Disassembly

–Ford Expedition/Lincoln Navigator 2003-2006 ... 2 Kit Assembly

99-5028

Ford Expedition

1. Remove (2) 9/32” screws from above instrument cluster. (Figure A)

2. Unclip and remove entire panel surrounding radio, climate controls, and instrument cluster. (Figure B) 3. Remove (2) 9/32” screws securing

radio. (Figure B)

Continue to kit assembly

Dash Disassembly

INSIDE CENTER CONSOLE TOP VIEW

TOP OF SHIFTER TRIM PANEL

5 4 7 7 (Figure A) (Figure B) (Figure A) (Figure B) (Figure C)

2

1. Open center console and remove (1) push pin from back of power window switch panel. (Figure A) 2. Unclip and remove panel. 3. Remove (2) 9/32” screws exposed

on shifter panel then unclip and move shifter panel off to side. (Figure B, C)

4. Remove (2) 9/32” screws exposed under ashtray assembly. (Figure C) 5. Unclip and remove entire panel

surrounding climate controls and radio.

6. Remove (2) 9/32” screws securing radio. (Figure C)

Continue to kit assembly

Top view Inside, center console

99-5028

Kit Assembly

ISO DIN radio provision with pocket 1. Attach the brackets to the radio

housing trim panel. (Figure A) 2. Mount the pocket to the radio brackets with the (4) #8 x 3/8” Phillips screws supplied. (Figure B) 3. Slide the radio into radio housing/

bracket assembly and secure with screws supplied with the radio. (Figure C)

4. Locate the factory wiring harness and antenna plug in the dash. Metra recommends using the proper mating adapters from Metra and/or AXXESS.

5. Mount the new radio assembly into the dash and reassemble dash in reverse order of disassembly.

(Figure A) (Figure B) (Figure C )

INSTALLATION INSTRUCTIONS FOR PART 99-5028

METRA. The World’s best kits.

_{1-800-221-0932}

_{metraonline.com}

REV

. 11/5/2013 INST99-5028

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by enrolling in the most recognized and respected mobile electronics school in our industry. Log onto www.installerinstitute.com or call 800-354-6782 for more information and take steps toward a better tomorrow.

Metra recommends MECP certified technicians
