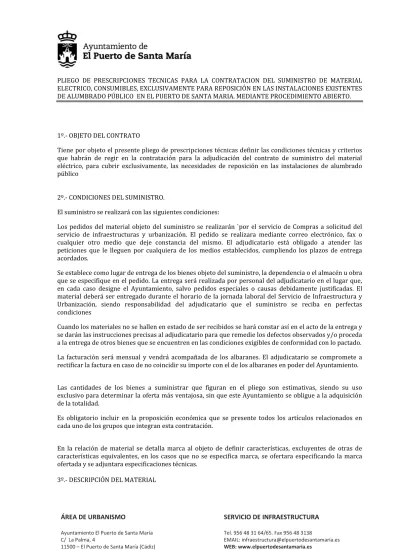

PLIEGO DE PRESCRIPCIONES TECNICAS PARA LA CONTRATACION DEL SUMINISTRO DE MATERIAL ELECTRICO, CONSUMIBLES, EXCLUSIVAMENTE PARA REPOSICIÓN EN LAS INSTALACIONES EXISTENTES DE ALUMBRADO PÚBLICO EN EL PUERTO DE SANTA MARIA. MEDIANTE PROCEDIMIENTO ABIERTO.

1º.- OBJETO DEL CONTRATO

Tiene por objeto el presente pliego de prescripciones técnicas definir las condiciones técnicas y criterios que habrán de regir en la contratación para la adjudicación del contrato de suministro del material eléctrico, para cubrir exclusivamente, las necesidades de reposición en las instalaciones de alumbrado público

2º.- CONDICIONES DEL SUMINISTRO.

El suministro se realizará con las siguientes condiciones:

Los pedidos del material objeto del suministro se realizarán `por el servicio de Compras a solicitud del servicio de infraestructuras y urbanización. El pedido se realizara mediante correo electrónico, fax o cualquier otro medio que deje constancia del mismo. El adjudicatario está obligado a atender las peticiones que le lleguen por cualquiera de los medios establecidos, cumpliendo los plazos de entrega acordados.

Se establece como lugar de entrega de los bienes objeto del suministro, la dependencia o el almacén u obra que se especifique en el pedido. La entrega será realizada por personal del adjudicatario en el lugar que, en cada caso designe el Ayuntamiento, salvo pedidos especiales o causas debidamente justificadas. El material deberá ser entregado durante el horario de la jornada laboral del Servicio de Infraestructura y Urbanización, siendo responsabilidad del adjudicatario que el suministro se reciba en perfectas condiciones

Cuando los materiales no se hallen en estado de ser recibidos se hará constar así en el acto de la entrega y se darán las instrucciones precisas al adjudicatario para que remedie los defectos observados y/o proceda a la entrega de otros bienes que se encuentren en las condiciones exigibles de conformidad con lo pactado. La facturación será mensual y vendrá acompañada de los albaranes. El adjudicatario se compromete a rectificar la factura en caso de no coincidir su importe con el de los albaranes en poder del Ayuntamiento.

Las cantidades de los bienes a suministrar que figuran en el pliego son estimativas, siendo su uso exclusivo para determinar la oferta más ventajosa, sin que este Ayuntamiento se obligue a la adquisición de la totalidad.

Es obligatorio incluir en la proposición económica que se presente todos los artículos relacionados en cada uno de los grupos que integran esta contratación.

En la relación de material se detalla marca al objeto de definir características, excluyentes de otras de características equivalentes, en los casos que no se especifica marca, se ofertara especificando la marca ofertada y se adjuntara especificaciones técnicas.

(2)

Tel. 956 48 31 64/65. Fax 956 48 3138 EMAIL: infraestructura@elpuertodesantamaría.es WEB: www.elpuertodesantamaria.es

2

GRUPO Nº 1- CONDUCTORES Cantidad Concepto 1500 m. conductor tipo RVK 3 x 2,5 500 m. conductor tipo RVK 5 x 6 mm 200 m. conductor tipo RVK 5*10 200 m. conductor tipo RVK 5*16

400 m. conductor hilo flexible de conexion de 1,5 mm2 de seccion 2000 m. conductor tipo RVK 1*10 300 m. conductor tipo RVK 1*16 200 m. conductor tipo RVK 1*25 200 m. conductor tipo RVK 1*6 200 m. conductor tipo RVK 4*25 100 m. conductor tipo RVK 1*50 1000 m. conductor tipo RVK 4x10 mm 600 m. conductor tipo RVK 4x16 mm 1000 m. conductor tipo RVK 4x6 mm 1000 m. conducdor tipo RVK 4*4 mm GRUPO Nº 2 - PROTECCIONES Cantidad Concepto 20 Ud. fusible 22*58 63 A. 20 Ud.fusible T1 - 100 A 20 Ud.fusible T1 - 160 A 20 Ud.fusible T1-80Amp. 200 Ud.Fusibles 6 Amp.

12 Ud. Int. magnetotermico 1*50 A curva C 6000A 36 Ud. Int. magnetotermico 2*16 A curva C 6000A

(3)

Tel. 956 48 31 64/65. Fax 956 48 3138

3

24 Ud. Int. magnetotermico 2*25 A curva C 6000A 24 Ud. Int. magnetotermico 2*32 A curva C 6000A 12 Ud. Int. magnetotermico 4 x100 A curva C 10000 A 12 Ud. Int. magnetotermico 4*40 A curva C 10000 A 24 Ud. Int. magnetotermicos 2*20 A curva C 6000A 12 Ud. Interruptor astronomico ORBI ASTRO o equivalente 24 Ud. interruptor diferencial clase A 2 x 25/30

12 Ud. interruptor diferencial clase A 2 x 40/30 12 Ud. interruptor diferencial clase A 4 x 25/300 12 Ud. interruptor diferencial clase A 4 x 40/300 12 Ud. interruptor diferencial clase A 4 x 63/300 20 Ud. Proteccion sobretensiones tetrapolar

20 Ud. Rele diferencia tipo WR 35 Afeisa o e1quivalente

GRUPO Nº 3 - ILUMINACION

Cantidad Concepto

40 Ud. equipo VS 100 w tipo DynaDimmer marca Philips o equivalente 25 Ud. equipo VS 150 w tipo DynaDimmer marca Philips o equivalente 30 Ud. equipo VS 250 w tipo DynaDimmer marca Philips o equivalente 50 Ud. equipo VS 70 w tipo DynaDimmer marca Philips o equivalente 12 Ud. equipos de encendido Vsap 400w.encapsulado

12 Ud. lámpara halogenuro 250 w tipo MASTER HPI- T marca Philips o equivalente 12 Ud. lámpara halogenuro 400 w tipo MASTER HPI- T marca Philips o equivalente 24 Ud. lámpara MASTERC CDM-T 150W/942 marca Philips o equivalente

24 Ud. lámpara MASTERC CDM-T 70W/942 marca Philips o equivalente 5 lampara SON-T - 1000 w. marca Philips o equivalente

(4)

Tel. 956 48 31 64/65. Fax 956 48 3138

4

100 Ud. lámpara Vsap 150 w tipo SON T PIA Hg Free marca Philips o equivalente 458 Ud. lámpara Vsap 250 w tipo SON T PIA Hg Free marca Philips o equivalente

12 Ud. lámpara Vsap 400 w tipo SON T PIA Hg Free marca Philips o equivalente 120 Ud. lámpara Vsap 70 w tipo SON T PIA Hg Free marca Philips o equivalente

10

Ud. Luminaria tipo URBANA . DIFUSOR GPS309 + BASE EPS300 SON-T70W marca PHILIPS o equivalente.

10 Ud. Luminaria tipo ochocentista led 54 w asimétrica marca SALVI o equivalente. 100 Ud. portalampara E-27

100 Ud. portalampara E-40

GRUPO Nº 4 - ACCESORIOS

Cantidad Concepto

30 Ud. bolsa presilla nylon negras 290*4,8 30 Ud. bolsa presilla nylon negras 300*7,8 30 Ud. bolsa presilla nylon negras 360*4,9 30 Ud. bolsa presilla nylon negras 365*7,8

40 Ud. bornas de paso para carril de 10 mm2 de sección 30 Ud. bornas de paso para carril de 16 mm2 de sección 40 Ud. bornas de paso para carril de 25 mm2 de sección 30 Ud. bornas de paso para carril de 35 mm2 de sección 40 Ud. bornas de paso para carril de 4 mm2 de sección 30 Ud. bornas de paso para carril de 50 mm2 de sección 40 Ud. bornas de paso para carril de 6 mm2 de sección 200 Ud. caja conxion para columnas tipo Cahors DF 21-4x 100 Ud. Canalizacion subterranea doble pared 50 mm 200 Ud. cartuchos neutros 10,3 x 38

100 Ud. cinta aislante autosoldable de19mm*9,15m* 0,75 mm de espesor 150 Ud. cinta aislante pvc autoextinguible de 20m*19 mm

(5)

Tel. 956 48 31 64/65. Fax 956 48 3138

5

10 Ud. clavija schuko goma 16 A. 15 Ud. contactor 4*40 A. NA carril 15 Ud. contactor 4*63 A. NA carril

2 Ud. envolvente modular IP65 para 2 elementos tipo S27Dl/24 marca Himel o equivalente 2 Ud. envolvente modular IP65 para 48 elementos tipo S27Dl/48 marca Himel o equivalente 20 Ud. grapas de picas de tierra

5 Ud. grupo 3 bases aereas schuko 16 A. de goma 5 Ud. grupo 4 bases aereas schuko 16 A. de goma 30 Ud. Machon rosca GAS 3/8 para portalamparas 50 Ud. manguito CU -10 mm

50 Ud. manguito CU -16 mm 50 Ud. manguito CU -25 mm 50 Ud. manguito CU -35 mm 50 Ud. manguito CU -6 mm

20 Ud. pica de tierra + grapa 2m. 14 mm diámetro 30 Ud. regleta 10 mm.

15 Ud. Soporte adaptadores de columnas rosca 3/8 a 60 mm de diámetro 1000 Ud. tacos Cahors T-10

El Puerto de Santa María, 13 de Mayo de 2014. EL INGENIERO TÉCNICO MUNICIPAL,
