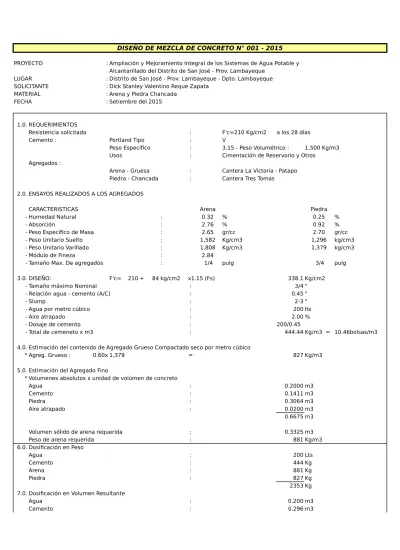

1.0. REQUERIMIENTOS
Resistencia solicitada : F'c=210 Kg/cm2 a los 28 días
Cemento : Portland Tipo : V
Peso Específico : 3.15 - Peso Volumétrico : 1,500 Kg/m3 Usos : Cimentación de Reservorio y Otros
Agregados :
Arena - Gruesa : Cantera La Victoria - Patapo Piedra - Chancada : Cantera Tres Tomas 2.0. ENSAYOS REALIZADOS A LOS AGREGADOS
CARACTERISTICAS Arena Piedra
- Humedad Natural : 0.32 % 0.25 %
- Absorción : 2.76 % 0.92 %
- Peso Específico de Masa : 2.65 gr/cc 2.70 gr/cc
- Peso Unitario Suelto : 1,582 Kg/cm3 1,296 kg/cm3
- Peso Unitario Varillado : 1,808 Kg/cm3 1,379 kg/cm3
- Módulo de Fineza : 2.84
- Tamaño Max. De agregados : 1/4 pulg 3/4 pulg
3.0. DISEÑO: F'c= 210 + 84 kg/cm2 x1.15 (Fs) 338.1 Kg/cm2
- Tamaño máximo Nominal : 3/4 "
- Relación agua - cemento (A/C) : 0.45 "
- Slump : 2-3 "
- Agua por metro cúbico : 200 lts
- Aire atrapado : 2.00 %
- Dosaje de cemento : 200/0.45
- Total de cemeneto x m3 : 444.44 Kg/m3 = 10.46bolsas/m3 4.0. Estimación del contenido de Agregado Grueso Compactado seco por metro cúbico
* Agreg. Grueso : 0.60x 1,379 = 827 Kg/m3
5.0. Estimación del Agregado Fino
* Volumenes absolutos x unidad de volúmen de concreto
Agua : 0.2000 m3
Cemento : 0.1411 m3
Piedra : 0.3064 m3
Aire atrapado : 0.0200 m3
0.6675 m3
Volumen sólido de arena requerida : 0.3325 m3
Peso de arena requerida : 881 Kg/m3
8.0. Relación de Materiales en Dosificación (pies3)
CEMENTO ARENA PIEDRA AGUA
1.00 1.88 2.16 0.68 Vol
9.0. Dosificación Recomendada en Volumen
CEMENTO ARENA PIEDRA AGUA
1.00 1.90 2.20 0.70/en Vol
10.0. Dosificación Recomendada en Volumen
1.0. REQUERIMIENTOS
Resistencia solicitada : F'c=245 Kg/cm2 a los 28 días
Cemento : Portland Tipo : MS
Peso Específico : 3.15 - Peso Volumétrico : 1,500 Kg/m3 Usos : Cimentación de Reservorio y Otros
Agregados :
Arena - Gruesa : Cantera La Victoria - Patapo Piedra - Chancada : Cantera Tres Tomas 2.0. ENSAYOS REALIZADOS A LOS AGREGADOS
CARACTERISTICAS Arena Piedra
- Humedad Natural : 0.33 % 0.28 %
- Absorción : 2.74 % 0.94 %
- Peso Específico de Masa : 2.65 gr/cc 2.70 gr/cc
- Peso Unitario Suelto : 1,586 Kg/cm3 1,298 kg/cm3
- Peso Unitario Varillado : 1,810 Kg/cm3 1,379 kg/cm3
- Módulo de Fineza : 2.84
- Tamaño Max. De agregados : 1/4 pulg 3/4 pulg
3.0. DISEÑO: F'c= 245 + 84 kg/cm2 x1.15 (Fs) 378.35 Kg/cm2
- Tamaño máximo Nominal : 3/4 "
- Relación agua - cemento (A/C) : 0.43 "
- Slump : 2-3 "
- Agua por metro cúbico : 200 lts
- Aire atrapado : 2.00 %
- Dosaje de cemento : 200/0.43
- Total de cemeneto x m3 : 465.12 Kg/m3 = 10.94bolsas/m3 4.0. Estimación del contenido de Agregado Grueso Compactado seco por metro cúbico
* Agreg. Grueso : 0.60x 1,379 = 827 Kg/m3
5.0. Estimación del Agregado Fino
Arena : 864 Kg
Piedra : 827 Kg
2356 Kg 7.0. Dosificación en Volumen Resultante
Agua : 0.200 m3
Cemento : 0.310 m3
Arena : 0.545 m3
Piedra : 0.637 m3
8.0. Relación de Materiales en Dosificación (pies3)
CEMENTO ARENA PIEDRA AGUA
1.00 1.76 2.06 0.65 Vol
9.0. Dosificación Recomendada en Volumen
CEMENTO ARENA PIEDRA AGUA
1.00 1.70 2.00 0.70/en Vol
10.0. Dosificación Recomendada en Volumen
1.0. REQUERIMIENTOS
Resistencia solicitada : F'c=280 Kg/cm2 a los 28 días
Cemento : Portland Tipo : MS
Peso Específico : 3.15 - Peso Volumétrico : 1,500 Kg/m3
Usos : Reservorio y Otros
Agregados :
Arena - Gruesa : Cantera La Victoria - Patapo Piedra - Chancada : Cantera Tres Tomas 2.0. ENSAYOS REALIZADOS A LOS AGREGADOS
CARACTERISTICAS Arena Piedra
- Humedad Natural : 0.32 % 0.25 %
- Absorción : 2.76 % 0.92 %
- Peso Específico de Masa : 2.65 gr/cc 2.68 gr/cc
- Peso Unitario Suelto : 1,582 Kg/cm3 1,305 kg/cm3
- Peso Unitario Varillado : 1,808 Kg/cm3 1,389 kg/cm3
- Módulo de Fineza : 2.84
- Tamaño Max. De agregados : 1/4 pulg 1/2 pulg
3.0. DISEÑO: F'c= 280 + 84 kg/cm2 x1.15 (Fs) 418.6 Kg/cm2
- Tamaño máximo Nominal : 1/2 "
- Relación agua - cemento (A/C) : 0.42 "
- Slump : 2-3 "
- Agua por metro cúbico : 205 lts
- Aire atrapado : 2.50 %
- Dosaje de cemento : 205/0.42
- Total de cemeneto x m3 : 488 Kg/m3 = 11.48bolsas/m3
4.0. Estimación del contenido de Agregado Grueso Compactado seco por metro cúbico
* Agreg. Grueso : 0.55x 1,389 = 764 Kg/m3
5.0. Estimación del Agregado Fino
* Volumenes absolutos x unidad de volúmen de concreto
Agua : 0.2050 m3
Cemento : 0.1549 m3
Piedra : 0.2851 m3
Aire atrapado : 0.0250 m3
0.6700 m3
Volumen sólido de arena requerida : 0.3300 m3
Peso de arena requerida : 875 Kg/m3
6.0. Dosificación en Peso
Agua : 205 Lts
CEMENTO ARENA PIEDRA AGUA
1.00 1.70 1.80 0.63 Vol
9.0. Dosificación Recomendada en Volumen
CEMENTO ARENA PIEDRA AGUA
1.00 1.70 1.80 0.70/en Vol
10.0. Dosificación Recomendada en Volumen
1.0. REQUERIMIENTOS
Resistencia solicitada : F'c=315 Kg/cm2 a los 28 días
Cemento : Portland Tipo : MS
Peso Específico : 3.15 - Peso Volumétrico : 1,500 Kg/m3
Usos : Cuba y Otros
Agregados :
Arena - Gruesa : Cantera La Victoria - Patapo Piedra - Chancada : Cantera Tres Tomas 2.0. ENSAYOS REALIZADOS A LOS AGREGADOS
CARACTERISTICAS Arena Piedra
- Humedad Natural : 0.33 % 0.28 %
- Absorción : 2.74 % 0.94 %
- Peso Específico de Masa : 2.65 gr/cc 2.70 gr/cc
- Peso Unitario Suelto : 1,586 Kg/cm3 1,298 kg/cm3
- Peso Unitario Varillado : 1,810 Kg/cm3 1,379 kg/cm3
- Módulo de Fineza : 2.84
- Tamaño Max. De agregados : 1/4 pulg 3/4 pulg
3.0. DISEÑO: F'c= 315 + 84 kg/cm2 x1.15 (Fs) 458.85 Kg/cm2
- Tamaño máximo Nominal : 3/4 "
- Relación agua - cemento (A/C) : 0.37 "
- Slump : 2-3 "
- Agua por metro cúbico : 200 lts
- Aire atrapado : 2.00 %
- Dosaje de cemento : 200/0.37
- Total de cemeneto x m3 : 540.5405 Kg/m3 = 12.72bolsas/m3 4.0. Estimación del contenido de Agregado Grueso Compactado seco por metro cúbico
* Agreg. Grueso : 0.60x 1,379 = 827 Kg/m3
5.0. Estimación del Agregado Fino
* Volumenes absolutos x unidad de volúmen de concreto
Agua : 0.2000 m3
Cemento : 0.1716 m3
Piedra : 0.3063 m3
Aire atrapado : 0.0200 m3
0.6979 m3
Volumen sólido de arena requerida : 0.3021 m3
Peso de arena requerida : 801 Kg/m3
6.0. Dosificación en Peso
Agua : 200 Lts
CEMENTO ARENA PIEDRA AGUA
1.00 1.40 1.77 0.65 Vol
9.0. Dosificación Recomendada en Volumen
CEMENTO ARENA PIEDRA AGUA
1.00 1.40 1.80 0.70/en Vol
10.0. Dosificación Recomendada en Volumen
