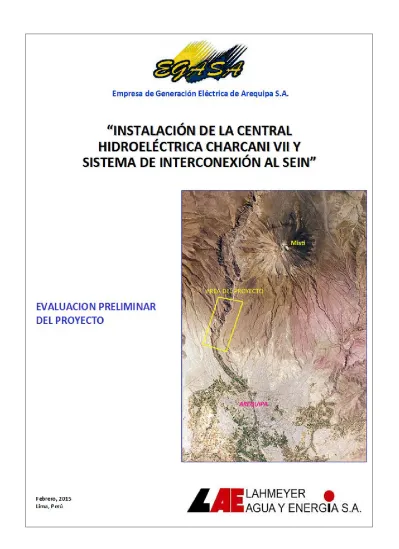

EVALUACIÓN PRELIMINAR DEL PROYECTO
LIMA, FEBRERO DEL 2,015 Preparado para:
Empresa de Generación Eléctrica de Arequipa S.A. Pasaje Ripacha N° 101 – Chilina - Arequipa
Teléfonos: (054) 241966 – (054) 383838 Fax: (054) 219317
www.egasa.com.pe
Elaborado por:
Av. Canaval y Moreyra Nº 452 – 4to Piso - San isidro – Lima Teléfono: (01) - 2222286 – Fax 01- 2213078
CONTENIDO PRESENTACIÓN
I. DATOS GENERALES DEL TITULAR Y DE LA ENTIDAD AUTORIZADA PARA LA ELABORACIÓN DE LA EVALUACIÓN PRELIMINAR
1.1 Nombre del Proponente y su Razón Social 1.2 Titular o Representante Legal
1.3 Entidad Autorizada para la Elaboración de la Evaluación Preliminar II. DESCRIPCIÓN DEL PROYECTO
2.1 Datos Generales del Proyecto 2.2 Generalidades
2.3 Antecedentes
2.4 Objetivo del Proyecto 2.5 Acceso al Proyecto 2.6 Área de Influencia
2.7 Esquema General del Proyecto
2.8 Descripción de los Componentes del Proyecto 2.8.1 Captación 2.8.2 Canal de Aducción 2.8.3 Túnel de Conducción 2.8.4 Cámara de Carga 2.8.5 Tubería Forzada 2.8.6 Casa de Máquinas 2.8.7 Estación de Bombeo 2.8.8 Presa de Regulación 2.8.9 Subestación 2.8.10 Línea de Transmisión 2.8.11 Dique de Cruce del río Chili 2.9 Accesos para la Construcción
2.10 Canteras
2.11 Deposito de Material Excedente 2.12 Campamento
2.13 Polvorines
2.14 Efluentes y/o Residuos Líquidos 2.15 Residuos Sólidos
2.16 Manejo de Sustancias Peligrosas 2.17 Emisiones Atmosféricas
2.19 Generación de Vibraciones 2.20 Mano de Obra
2.21 Costo del Proyecto 2.22 Vida Útil del proyecto
2.23 Tiempo Estimado de Ejecución del Proyecto
III. ASPECTOS DEL MEDIO FÍSICO, BIÓTICO, SOCIAL, CULTURAL Y ECONÓMICO
3.1 Generalidades
3.2 Determinación del Área de Influencia del Proyecto 3.3 Medio Físico 3.3.1 Climatología 3.3.2 Geología 3.3.3 Geomorfología 3.3.4 Hidrología 3.3.5 Sismicidad 3.4 Medio Biótico 3.4.1 Ecología 3.4.2 Flora Silvestre 3.4.3 Fauna
3.4.4 Áreas Naturales Protegidas 3.5 Medio Social, Económico y Cultural
3.5.1 Generalidades
3.5.2 Área de Influencia Social 3.5.3 Características Demográficas 3.5.4 Características de la Salud 3.5.5 Características de la Educación 3.5.6 Índice de Desarrollo Humano (IDH) 3.5.7 Características Económicas
3.5.8 Aspectos Arqueológicos
IV. PLAN DE PARTICIPACIÓN CIUDADANA 4.1 Aspectos Generales
4.2 Área de Influencia del Proyecto
4.3 Identificación de los Grupos Sociales de Interés 4.4 Mecanismos de Participación Ciudadana
4.4.1 Objetivos
4.4.2 Mecanismos de Participación Obligatorios 4.4.2.1 Talleres Participativos
4.4.2.2 Audiencia Pública 4.4.3 Convocatoria
4.4.4 Lugar y Fecha de la Consulta 4.4.5 Esquema de las Exposiciones 4.4.6 Metodología
V. DESCRIPCIÓN DE LOS POSIBLES IMPACTOS AMBIENTALES POTENCIALES 5.1 Identificación de impactos ambientales
5.2 Posibles Impactos ambientales 5.2.1 En la Etapa de Construcción 5.2.2 En la Etapa de Operación
VI. MEDIDAS DE PREVENCIÓN, MITIGACIÓN O CORRECCIÓN DE LOS IMPACTOS AMBIENTALES 6.1 Generalidades 6.2 Medidas de Mitigación 6.2.1 Etapa de Construcción 6.2.2 Etapa de Operación 6.3 Responsable
VII. PLAN DE SEGUIMIENTO Y CONTROL 7.1 Generalidades
7.2 Programa de Monitoreo Ambiental 7.2.1 Objetivos
7.2.2 Monitoreo durante la etapa de construcción 7.2.3 Monitoreo durante la etapa de operación 7.3 Responsable
VIII. PLAN DE CONTINGENCIAS 8.1 Generalidades
8.2 Metodología
8.3 Objetivos del Plan de Contingencias 8.4 Clasificación de las Emergencias 8.5 Manejo de Contingencias
8.6 Funciones y Responsabilidades
8.7 Implantación del Plan de Contingencias 8.7.1 Capacitación del Personal
8.7.2 Unidades Móviles de Desplazamiento Rápido 8.7.3 Equipo de Telecomunicaciones
8.7.4 Equipos de Auxilios Paramédicos 8.7.5 Equipos Contra Incendios
8.9 Contingencias Ante la Ocurrencia de Accidentes Laborales y Vehiculares 8.10 Contingencia Ante la Ocurrencia de Sismos
8.11 Contingencias ante la Ocurrencia de Incendios 8.12 Contingencias ante la Ocurrencia de Paro Cívico
8.13 Contingencias ante la Ocurrencia de Huelga de los Trabajadores 8.14 Contingencias ante la ocurrencia de fallas en el suministro de insumos 8.15 Responsable
IX. PLAN DE CIERRE O ABANDONO 9.1 Generalidades
9.2 Objetivo
9.3 Obligaciones en el Plan de Abandono 9.4 Implementación del Plan de Abandono 9.5 Procedimientos Generales de Abandono 9.6 Procedimientos Específicos de Abandono
9.6.1 Etapa de Construcción 9.6.2 Etapa de Cierre o Abandono
9.6.2.1 Abandono de la Bocatoma
9.6.2.2 Abandono del Túnel de Aducción y Casa de Máquinas 9.6.2.3 Abandono de las Tuberías Forzadas y Casas de Máquinas 9.6.2.4 Abandono de las Vías de Acceso Temporal
9.6.2.5 Abandono del Campamento 9.7 Monitoreo Post Cierre
9.8 Comunicación y Conformidad 9.9 Responsable
X.
CRONOGRAMA DE EJECUCIÓN
XI.
PRESUPUESTO PARA LA IMPLEMENTACIÓN
XII. CONCLUSIONES Y RECOMENDACIONES 12.1 Conclusiones
12.2 Recomendaciones GRÁFICOS
Gráfico Nº 01 Población por Distritos
Gráfico Nº 02 Población por Sexo por Distritos
Gráfico Nº 03 Población por Grandes Grupos de Edad por Distritos Gráfico Nº 04 Índice de Desarrollo Humano por Distritos
FIGURAS
Figura Nº 01: Mapa de Ubicación Figura Nº 02: Esquema Hidráulico Figura Nº 03: Área de Influencia
Figura Nº 04: Esquema Unifilar Simplificado SE Charcani VII Figura Nº 05: Biodigestor Autolimpiable.
Figura Nº 06: Mapa Geológico Figura Nº 07: Mapa Geomorfológico
Figura Nº 08: Esquema de Derivación Cuenca del Río Colca a Cuenca del Río Chili Figura Nº 09: Reserva Nacional Salinas y Aguada Blanca
Figura Nº 10: Delimitación Distrital CUADROS
Cuadro N° 01: Capacidad instalada de EGASA Cuadro Nº 02: Accesibilidad al Área del Proyecto
Cuadro Nº 03: Ubicación del Área de Influencia del Proyecto
Cuadro Nº 04: Ubicación de los Vértices de la Línea de Transmisión
Cuadro Nº 05: Personal Estimado Requerido por el Proyecto Durante la Construcción Cuadro Nº 06: Ubicación de las Estaciones Meteorológicas
Cuadro Nº 07: Unidades Litoestratigráficas del Ámbito de Estudio
Cuadro Nº 08: Relación de Estaciones Meteorológicas de la Cuenca Quilca-Vitor-Chili Cuadro Nº 09: Inventario de Ríos de la Cuenca del Río Quilca-Chili
Cuadro N° 10: Características Demográficas a Nivel Distrital Cuadro N° 11: Composición de la Población por Grupos de Edad Cuadro N° 12: Representantes de los Grupos de Interés
Cuadro N° 13: Programa Tentativo de la Consulta Pública Cuadro N° 14: Posibles Factores Ambientales
Cuadro N° 15: Cronograma de Actividades
Cuadro N° 16: Presupuesto Asignado al Programa de Protección Ambiental ANEXOS
Anexo A Panel Fotográfico Anexo B Mapas Temáticos
PRESENTACIÓN
De acuerdo al Reglamento de la Ley 27446 (Ley del Sistema Nacional de Evaluación de Impacto Ambiental) en el Articulo 36 se menciona que todo proyecto debe ser clasificado por la Autoridad Competente, para el presente caso es la Dirección General de Asuntos Ambientales Energéticos (DGAAE) del Ministerio de Energía y Minas, según el TUPA del MEM para la clasificación de proyectos se debe de presentar la Evaluación Preliminar del Proyecto.
El presente proyecto se encuentra a nivel de perfil, para la elaboración de la evaluación preliminar del proyecto debe de tener el nivel de factibilidad de acuerdo al Articulo 48 del Reglamento de la Ley 27446 (Ley del Sistema Nacional de Evaluación de Impacto Ambiental).
El presente informe, ha sido formulado como la EVALUACIÓN PRELIMINAR para el “PROYECTO INSTALACIÓN DE LA CENTRAL HIDROELÉCTRICA CHARCANI VII Y SISTEMA DE INTERCONEXIÓN AL SEIN”.
Los capítulos han sido desarrollados de acuerdo al Reglamento de la Ley 27446 (Decreto Supremo N° 019-2009-MINAM) el contenido son los que se especifican en el Anexo VI del reglamento.
I.
DATOS GENERALES DEL TITULAR Y DE LA ENTIDAD AUTORIZADA
PARA LA ELABORACIÓN DE LA EVALUACIÓN PRELIMINAR
1.1 Nombre del Proponente y su Razón Social
Razón Social : Empresa de Generación Eléctrica de Arequipa S.A. (EGASA)
RUC : 20216293593
Domicilio legal : Pasaje Ripacha N° 101 – Chilina
Distrito : Cercado
Provincia : Arequipa
Departamento : Arequipa
Teléfonos : (054) 241966 – (054) 383838
Fax : (054) 219317
Correo electrónico : [email protected]
Web : www.egasa.com.pe
1.2 Titular o Representante Legal
Nombre : Juan Francisco Rendulich Talavera
DNI : N° 29203257
Cargo : Gerente General
Resolución :
Domicilio legal : Pasaje Ripacha N° 101 – Chilina
Distrito : Cercado
Provincia : Arequipa
Departamento : Arequipa
Teléfonos : (054) 241966 – (054) 383838
1.3 Entidad Autorizada para la Elaboración de la Evaluación Preliminar Empresa : Lahmeyer Agua y Energía S.A.
RUC : 20139424710
Resolución Directoral : Nº 062-2014-MEM/AAE
Número EIA :
Profesionales : Ing. Marco Antonio Meza Alvarez Dirección : Av. Canaval y Moreyra 452 – 4to Piso
San Isidro - Lima Teléfono : 01 – 222-2286
Fax : 01 - 221-3078
Correo electrónico : [email protected]
II.
DESCRIPCIÓN DEL PROYECTO
2.1 Datos Generales del Proyecto
Nombre del proyecto : Instalación de la Central Hidroeléctrica Charcani VII y Sistema de Interconexión al SEIN
Tipo de proyecto : Factibilidad Ubicación física del proyecto : Arequipa Dirección : Calle : Chilina
Distritos : Cayma y Alto Selva Alegre
Provincia : Arequipa
Departamento : Arequipa
Plano de ubicación : Figura N° 01 y Mapa MA-01
2.2 Generalidades
Los estudios llevados a cabo en los años 80’ por el Consorcio Chiquimo (integrado por las firmas consultoras Electroconsult, S&Z y Lagesa), plantearon entre otros aspectos, el afianzamiento hídrico del río Chili aprovechando los recursos hídricos del río Sumbay con la construcción de una presa para regular completamente los recursos hídricos de esta cuenca. Sabemos que a la fecha parte de estos recursos ya están siendo regulados en la presa Pillones.
La Empresa de Generación Eléctrica de Arequipa S.A. (EGASA) se constituye el 15 de marzo de 1994 como integrante del Sistema Interconectado Sur y tiene como objeto social la generación de electricidad, la cual es producida a través de sus Centrales Hidroeléctricas (Charcani I, II, III, IV, V y VI) y Centrales Térmicas (Chilina, Mollendo y Pisco).
EGASA, actualmente posee una capacidad instalada efectiva de 324.17 MW, correspondiendo 175.78 a Centrales Hidroeléctricas y 148.39 a Centrales Térmicas, ver Cuadro N° 01.
2.3 Antecedentes
Aguas abajo de la Presa Aguada Blanca a lo largo de la cuenca del río Chili existen 6 centrales hidroeléctricas Charcani cuyo propietario es la Empresa de Generación Eléctrica de Arequipa S.A. (EGASA), ver Figura Nº 02.
Cuadro N° 01
Capacidad Instalada de EGASA
Centrales Potencia Instalada (MW) Potencia Efectiva (MW) Tipo Hidroeléctricas Charcani I 1.76 1.73 Francis Charcani II 0.79 0.60 Francis
Charcani III 4.56 4.58 Francis
Centrales Potencia Instalada (MW) Potencia Efectiva (MW) Tipo Charcani V 145.35 144.62 Pelton Charcani VI 8.96 6.95 Francis Total 1 175.82 175.78 Térmicas
Chilina 49.81 43.21 Ciclo combinado Diesel vapor
Mollendo 31.71 31.98 Diesel turbo gas
Independencia 74.80 73.20 Gas natural
Total 2 156.32 148.39
Total 1 + Total 2 332.14 324.17
Fuente: Estadística de Operaciones Año 2012 COES – SINAC.
La característica principal del funcionamiento de estas centrales es que la cuenca del río Chili es deficitaria desde el punto de vista de recursos hídricos. Está en una razón por la cual la más grande Central Hidroeléctrica Charcani V no puede operar a plena carga en determinado periodo de año. Por otro lado, las Centrales Hidroeléctricas Charcani I, II y III son muy antiguas y no aprovechan adecuadamente la potencia hídrica del río Chili.
Es importante mencionar que los recursos hídricos para generación eléctrica están afectados por los requerimientos de agua potable y de irrigación de la ciudad Arequipa y sus alrededores.
A continuación se presenta una breve descripción de las centrales hidroeléctricas Charcani y los requerimientos de agua potable y de irrigación.
a) Central Hidroeléctrica Charcani V
La Central Hidroeléctrica Charcani V recibe agua de la represa Aguada Blanca, a través de un túnel a presión de 10 kilómetros de longitud que culmina en una caída forzada de 706.4 m y que llega a los grupos generadores en la casa de fuerza, ubicada dentro del volcán Misti.
La Central Hidroeléctrica Charcani V tiene tres (03) unidades de generación con una potencia instalada de 145.35 MW y una potencia efectiva 144.62 MW para un caudal regulado de 24 m3/s.
EMPRESA DE GENERACIÓN ELÉCTRICA DE AREQUIPA S.A. INSTALACIÓN DE LA CENTRAL HIDROELÉCTRICA CHARCANI VII
Y SISTEMA DE INTERCONEXIÓN AL SEIN
ESQUEMA HIDRÁULICO
Fecha : Febrero del 2015
Elaboración: Ing. Marco Meza Alvarez Escala: Gráfica
LAHMEYER AGUA Y ENERGÍA S.A.
FIGURA Nº
02
ESTE DOCUMENTO ES PROPIEDAD DE LAS ENTIDADES QUE CONTRATARON EL SERVICIO Y NO PUEDE SER REPRODUCIDO O PUBLICADO POR TERCEROS SIN UNA AUTORIZACIÓN ESCRITA
b) Central Hidroeléctrica Charcani IV
El agua turbinada por la Central Hidroeléctrica Charcani V es devuelta al Río Chili hasta llegar al dique de regulación horaria Puente Cincel, que regula el caudal de ingreso a la Toma 4, de aquí se deriva el agua a través de un canal y túnel llegando a la casa de máquinas de la Central Hidroeléctrica Charcani IV a través de conductos forzados con un salto de 117.35 m.
La Central Hidroeléctrica Charcani IV tiene dos (02) unidades de generación con una potencia instalada de 15 MW para un caudal regulado de 15 m3/s.
c) Central Hidroeléctrica Charcani VI
El agua turbinada de la Central Hidroeléctrica Charcani IV es derivada a través de un canal y túnel hacia la Central Hidroeléctrica Charcani VI llegando el recurso hídrico a la casa de máquinas de dicha central por medio de un conducto forzado con una caída de 69 m. Desde allí el agua es devuelta una vez más al río Chili hasta llegar al Dique Campanario.
La Central Hidroeléctrica Charcani VI tiene una (01) unidad de generación con una potencia instalada de 8.96 MW y una potencia efectiva 8.95 MW para un caudal regulado de 15 m3/s.
d) Central Hidroeléctrica Charcani III
El Dique Campanario regula el caudal de ingreso a la Toma 3 que abastece el agua mediante canal y un conducto forzado con una caída de 57.5 m a la casa de máquinas de la Central Hidroeléctrica Charcani III.
La Central Hidroeléctrica Charcani III tiene dos (02) unidades de generación con una potencia instalada de 4.56 MW y una potencia efectiva 4.58 MW para un caudal regulado de 10 m3/s.
La Central Hidroeléctrica Charcani III inició sus operaciones en 1938, siendo relativamente la menos antigua. Las obras de captación al igual que en el caso de la Central Hidroeléctrica Charcani II también sufren el impacto de los sólidos que son transportados por el río Chili. Se requiere de algunos trabajos de resane en algunas estructuras y asimismo se requiere de la construcción de una estructura que proteja contra el impacto de los grandes bloques sea mediante un conjunto de rieles como la construcción de un pequeño vertedero aguas arriba de la ventana de captación.
Igualmente, respecto al canal de aducción, desarenador, canal de conducción, cámara de carga y canal de demasías, presentan estados de conservación regular, pero con problemas de funcionamiento hidráulico por sus dimensiones.
Finalmente, en la casa de máquinas sólo se requiere de la adecuación de la poza de descarga y del tramo de ingreso de la nueva tubería que deberá reemplazar a las actualmente existentes.
El equipamiento hidromecánico conformado por compuertas con tableros de madera, requiere ser cambiado por compuertas metálicas. Se cuenta con dos tuberías forzadas en buen estado de conservación, una de ellas cambiada el primer semestre de 2006.
En cuanto al equipamiento de la casa de máquinas, constituido por dos unidades turbogeneradores, se trata de equipos de cerca de 70 años de antigüedad, que se encuentran en la fase final de su ciclo de vida y que requieren un reemplazo total en un plazo no mayor a 10 años, para poder garantizar que la Central Hidroeléctrica Charcani III opere por un tiempo prolongado, sin elevados costos de mantenimiento.
e) Central Hidroeléctrica Charcani I
El caudal de agua turbinada de la Central Hidroeléctrica Charcani III es derivada hacia la Central Hidroeléctrica Charcani I llegando a la casa de máquinas a través de un conducto forzado con una caída de 23.83 m.
La Central Hidroeléctrica Charcani I tiene dos (02) unidades de generación, una potencia instalada de 1.76 MW y una potencia efectiva 1.73 MW para un caudal regulado de 7.6 m3/s.
La Central Hidroeléctrica Charcani I, es la más antigua de este complejo de las Centrales Hidroeléctricas Charcani, iniciando sus operaciones en 1907. En el año 1998 fue reemplazada la casa de máquinas original por otra denominada Mini - Central Hidroeléctrica Charcani.
Las obras de captación han experimentado un fuerte desgaste debido al fuerte arrastre de sedimentos del río Chili que afectan las estructuras de concreto, por tal razón se han efectuado una serie de reparaciones tales como en el barraje donde el revestimiento de piedra ha modificado su perfil original que ya no es del tipo OGEE Shape. Esta estructura presenta problemas con el manejo de sólidos y requiere ser mejorada.
Respecto al canal de aducción, desarenador, canal de conducción, cámara de carga y canal de demasías, presentan estados de conservación regular, pero con problemas de funcionamiento hidráulico por sus dimensiones.
En la cámara de carga se ha instalado una nueva tubería forzada para alimentar a la denominada Mini-CH Charcani I, que entró en servicio en 1998, con un caudal de 9.7 m3/s. Esta tubería es relativamente nueva y sólo se requiere efectuar las labores usuales de mantenimiento.
Por lo expuesto, en el párrafo anterior, el equipamiento principal y auxiliar de la casa de máquinas de la Mini - Central Hidroeléctrica Charcani I, al ser relativamente nuevo, sólo requiere efectuar las labores usuales de mantenimiento.
f) Central Hidroeléctrica Charcani II
El caudal de agua turbinada de la Central Hidroeléctrica Charcani I es derivada a la Central Hidroeléctrica Charcani II y llega a casa de máquinas a través de un conducto forzado con una caída de 18.7 m.
La Central Hidroeléctrica Charcani II tiene tres (03) unidades de generación con una potencia instalada de 0.79 MW y una potencia efectiva 0.60 MW para un caudal regulado de 6 m3/s.
La Central Hidroeléctrica Charcani II, es la segunda más antigua de este complejo de las Centrales Hidroeléctricas Charcani iniciando sus operaciones en 1912.
El canal de conducción se encuentra revestido con albañilería de piedra y se encuentra en regular estado de conservación. Para que pueda conducir un caudal de 15 m3/s se requiere en principio de una demolición total del canal para construir sobre la plataforma a conformarse de un canal de concreto. De la misma manera, deberá adecuarse las obras de arte y respecto al acueducto metálico existente, deberá reconstruirse en su totalidad ya que se observa que para el caudal de 6 m3/s sólo posee un borde libre de 10 cm.
La cámara de carga tiene las dimensiones suficientes. Sin embargo, dada la antigüedad de la obra, se requiere efectuar algunos resanes y trabajos de impermeabilización ya que se observa pequeñas zonas de humedad en algunas de las paredes exteriores. Respecto al canal de demasías se requerirá mejorar un tramo.
La casa de máquinas es pequeña sin embargo, puede albergar un nuevo equipo que estará conformado por un solo grupo hidroeléctrico en reemplazo de las tres unidades existentes. La modificación principal será en la zona de la poza de descarga hasta su empalme con el canal de descarga existente, el cual a su vez se une al canal Zamácola que es utilizado con fines de riego y agua potable.
El equipamiento hidromecánico conformado por compuertas con tableros de madera, requiere ser cambiado por compuertas metálicas.
La tubería forzada se encuentra en muy mal estado de conservación y requiere un reemplazo inmediato.
En cuanto al equipamiento de la casa de máquinas, constituido por tres unidades turbogeneradoras, se trata de equipos de más de 90 años de antigüedad, que se encuentran en la fase final de su ciclo de vida y que requieren un reemplazo total al más breve plazo para poder garantizar que la Central Hidroeléctrica Charcani II opere por un tiempo prolongado, sin elevados costos de mantenimiento.
2.4 Objetivo del Proyecto
La Central Hidroeléctrica Charcani VII tiene como finalidad generar energía eléctrica usando los recursos hídricos del río Chili y Incrementar la generación de energía eléctrica en el sur del país, para atender la demanda del Sistema Eléctrico Interconectado Nacional (SEIN).
2.5 Acceso al Proyecto
El área del Proyecto “Central Hidroeléctrica Charcani VII” es accesible desde la ciudad de Lima se llega a la ciudad de Arequipa por vía terrestre a través de la carretera panamericana sur hasta la ciudad de Arequipa (1009 km), los distritos de Alto Selva Alegre y Cayma, forman parte de la ciudad metropolitana de Arequipa. A la ciudad de Arequipa también se llega por vía aérea desde las ciudades de Lima, Juliaca, Cusco y Tacna, a través de las líneas aéreas existentes (Lan Perú, Taca Perú, Peruvian Airlines, Star Perú). En el Cuadro Nº 02 se presentan las distancias entre las principales localidades cercanas al área del Proyecto.
Cuadro Nº 02
Accesibilidad al Área del Proyecto
Tramo Tipo de Vía Distancia (km)
Tiempo Aproximado
Lima – Arequipa Asfaltada 1009.0 km 15 horas
Arequipa – Alto Selva Alegre Asfaltada 5.0 km 15 minutos
Arequipa – Cayma Asfaltada 2.0 km 10 minutos
Fuente. Ministerio de Transportes, Comunicaciones, Vivienda y Construcción – Región Arequipa. Elaboración: Lahmeyer Agua y Energía S.A. / Febrero del 2,015.
Para el transporte de la carga pesada (equipos, maquinaria, turbinas) desde el puerto de Matarani se utilizara la vía ferroviaria Matarani-Arequipa y desde la ciudad de Arequipa se utilizara la vía terrestre a través de la carretera asfaltada que llega a Chilina.
2.6 Área de Influencia
El área de influencia del proyecto tiene una superficie total de 1,090.48 hectáreas, la ubicación del área de influencia se muestra en la Figura Nº 03 y en el Cuadro Nº 03.
Cuadro Nº 03
Ubicación del Área de Influencia del Proyecto
Vértice
Ubicación en
Coordenadas UTM Zona Datum Ubicación Política
Norte Este Distrito Provincia Región
V1 8’193,924.05 228,966.51 19K WGS84 Cayma Arequipa Arequipa V2 8’196,697.90 233,686.57 19K WGS84 Cayma Arequipa Arequipa V3 8’194,808.06 234,797.18 19K WGS84 Selva Alegre Arequipa Arequipa V4 8’192,034.21 230,077.12 19K WGS84 Selva Alegre Arequipa Arequipa
2.7 Esquema General del Proyecto
El esquema del proyecto consiste en construir una central hidroeléctrica de pasada, que se inicia aprovechando las aguas del canal de descarga de la central hidroeléctrica Charcani VI, ubicada en la margen derecha del río Chili, las mismas que son conducidas hacia la margen izquierda, y mediante una serie de estructuras hidráulicas (canal y túnel) arribar a una cámara de carga de donde se conduce a través de una tubería forzada las aguas hacia la casa de máquinas.
Las características principales del proyecto son:
· Caudal de diseño... 16.0 m³/s · Longitud del sistema de aducción... 5,335.00 m · Longitud de tubería forzada... 320.00 m · Velocidad de agua en el sistema de aducción... 2.0 m/s · Velocidad de agua en la tubería forzada... 5.0 m/s · Pendiente del sistema de aducción... 0.15% · Nivel de agua entrada... 2,655.00 m.s.n.m. · Nivel de agua salida... 2,489.15 m.s.n.m. · Caída bruta de la central... 165.85 m · Perdida del sistema de aducción... 12.87 m · Caída neta de la central... 152.98 m · Capacidad instalada... 21.86 MW · Energía promedia esperada (excl. energía para bombeo)... 151.48 GWh/a El Proyecto se caracteriza con la ubicación de la casa de máquinas de Central Hidroeléctrica Charcani VII en la margen izquierda del río Chili, unos 900 m aguas abajo de la casa de máquinas de la Central Hidroeléctrica Charcani II. En este perfil del río Chili el existente canal de irrigación ubicado en la margen derecha del río sale en la superficie (primer tramo del canal se desarrolla en un túnel).
Se puede decir que este perfil presenta el último lugar razonable donde se puede realizar el empalme con el canal de irrigación, debido que aguas abajo se encuentran las chacras y los terrenos cultivos irrigados.
Teniendo en cuenta que el canal de irrigación se encuentra más arriba que el nivel de agua del río en el punto de descarga de la central hidroeléctrica, es necesario bombear una parte del agua turbinada para cumplir con el criterio de mantener el canal principal de irrigación en operación. La altura de bombeo de en promedio 2.0 m3/s de agua hacia el canal de irrigación es aprox. 16.10 m.
El esquema del Proyecto consiste de las siguientes estructuras principales: - Empalme y transición con canal de descarga de la CH Charcani VI. - Canal de aducción.
- Acueducto.
- Portal de entrada del túnel de aducción. - Túnel de aducción a pelo libre.
- Portal de salida del túnel de aducción. - Canal de aducción.
- Cámara de carga en superficie. - Tubería forzada en superficie. - Casa de máquinas en superficie.
- Estación de bombeo hacia canal de irrigación. - Presa de regulación.
- Subestación.
- Línea de Transmisión.
En el Anexo se presenta el Mapa MA-03, Mapa de Componentes del Proyecto Central Hidroeléctrica Charcani VII y su Sistema de Interconexión al SEIN.
2.8 Descripción de los Componentes del Proyecto 2.8.1 Captación
La captación del caudal se efectuará en el canal de descarga de la Central Hidroeléctrica Charcani VI en la cota 2655 m.s.n.m., antes del actual punto de entrega de aguas turbinadas al río Chili. De esta forma se capta agua limpia turbinada sin necesidad de construir un desarenador, y conduce hacia la casa de máquinas de la nueva central hidroeléctrica. Al final de la construcción de la Central Hidroeléctrica Charcani VII (para no perjudicar la operación de la Central Hidroeléctrica Charcani VI) está previsto construir un empalme-transición entre el nuevo canal de aducción con el canal de descarga existente, antes del actual punto de entrega de aguas turbinadas al río Chili.
La ubicación de la captación en coordenadas UTM es la siguiente:
Componente Coordenadas UTM
Este Norte
Captación 233,945.48 8’195,799.75
2.8.2 Canal de Aducción
Luego de la captación se iniciará el primer tramo de canal de conducción por la margen derecha del río Chili. El canal será abierto y/o cubierto, de acuerdo a la topografía a lo largo del trazo.
El nivel de agua en el inicio de canal de aducción (transición) de la Central Hidroeléctrica Charcani VII es 2,655.00 m.s.n.m. Según análisis técnico-económico de las alternativas se ha adoptado el canal de aducción rectangular de concreto armado de 3.50 m de acho con pendiente de 0.15%. Según el cálculo hidráulico el tirante normal de agua en el canal es 1.89 m. Para este tirante y la velocidad de agua en el canal el borde libre mínimo es 0.72 m así que se ha adoptado altura hidráulica del canal de aducción de 2.70 m.
Se ha previsto una transición entre el canal de descarga de la Central Hidroeléctrica Charcani VI de 7.0 m de ancho y canal de aducción de la Central Hidroeléctrica Charcani VII de 10.0 m de longitud con 2% de pendiente, de acuerdo al cálculo hidráulico.
Para la alternativa seleccionada el canal tiene una longitud de 100 m llegando a un punto donde la cota del río es aproximadamente 2,648.00 m.s.n.m., por lo que el canal puede cruzar el río en forma de un acueducto y luego continuar por medio de un túnel de aducción. El punto de cruce del río se ha determinado en base de adecuadas condiciones geológicas para la construcción del portal del túnel, teniendo en cuenta también que la cota más baja del acueducto debe ser por encima del nivel máximo de agua en el río. El acueducto de concreto armado tiene el mismo ancho y altura como el canal de aducción es decir 3.50 m de acho y 2.70 m de altura, con el mismo pendiente de 0.15%. La longitud de acueducto es 25.0 m.
En el canal de aducción de la Central Hidroeléctrica Charcani VII se acondicionará un sistema de compuertas y un vertedero lateral para que se pueda tener las dos alternativas de captar las aguas o derivarlas al río para el caso de una salida de operación de la Central Hidroeléctrica Charcani VII.
Por las razones estructurales para el canal de aducción se adoptaron espesores de losa y muros de 20 cm mientras para el acueducto los espesores son de 30 cm, teniendo en cuenta que se apoyara solo en los extremos y funcionara como una viga simple.
La ubicación del canal de aducción en coordenadas UTM es la siguiente:
Canal de Aducción Coordenadas UTM
Este Norte
Inicio 233,936.49 8’195,795.35
Fin 233,870.26 8’195,691.96
2.8.3 Túnel de Conducción
La conducción de agua continúa con un túnel a pelo libre. Teniendo en cuenta la longitud del túnel, mínima sección del túnel respeto a los requerimientos constructivos, coeficientes de rugosidad para concreto y shotcrete y con el objetivo de disminuir al mínimo posible el costo de las obras de túnel y optimizar el proyecto, se ha previsto un túnel con solera de concreto y con revestimiento de shotcrete. Un túnel revestido con concreto será más caro debido que la sección del túnel no puede ser más chica de una sección mínima para la construcción con un equipo de alto y adecuado rendimiento. El túnel de aducción será de las siguientes dimensiones de 3.50 m de ancho, 1.75 m de altura de las paredes y 1.75 m de radio de la bóveda (medidas hidráulicas), con la pendiente de 0.15%.
Las obras de sostenimiento se han analizado con la distribución de roca según Barton a lo largo del túnel, según el informe de geología. La última parte del túnel se va a construir como conducto cubierto aplicando el método “cut and cover”, por razón que la cobertura del túnel disminuye y se acerca a la superficie. Teniendo en cuenta que la roca se encuentra muy cerca a la superficie, se ha previsto excavar el canal en roca y revestir con shotcrete y el fondo cubrir con la solera de concreto, igual como el túnel.
La longitud total de túnel incluido canal cubierto entre el portal de la entrada del túnel y cámara de carga es 5,325.0 m.
La ubicación del túnel de conducción en coordenadas UTM es la siguiente:
Túnel de Conducción Coordenadas UTM
Este Norte
Inicio 233,870.26 8’195,691.96
Fin 230,220.14 8’192,970.97
2.8.4 Cámara de Carga
Al final del túnel de aducción se ha previsto la construcción de una cámara de carga en el exterior. El ancho de la cámara es de 5.0 m, altura máxima es de 15.0 m mientras su longitud total es de 45.0 m.
De acuerdo a las dimensiones principales de la estructura y teniendo en cuenta que la misma será empotrada en el terreno natural se han adoptado los espesores de la losa y los muros de 50 cm.
Las aguas de demasías serán evacuadas por un vertedero lateral y luego descenderán por la ladera hacia el río Chili mediante un canal escalonado que estará compuesto por un sistema de gradas para que se vaya disipando la energía antes del punto de entrega al río Chili. Aguas abajo de la cámara de carga se dará inicio a la tubería forzada superficial.
La ubicación de la cámara de carga en coordenadas UTM es la siguiente:
Componente Coordenadas UTM
Este Norte
Cámara de carga 229,947.04 8’192,890.94
2.8.5 Tubería Forzada
La tubería forzada será de acero con un diámetro de 2.0 m y de una longitud de 320 m. Se han previsto los soportes simples de concreto cada 10 m a lo largo de la tubería entre los bloques de anclaje previstos en los cambios verticales y horizontales del trazo.
La ubicación de la tubería forzada en coordenadas UTM es la siguiente:
Componente Coordenadas UTM
Este Norte
Tubería forzada 229,812.25 8’192,978.38
2.8.6 Casa de Máquinas
La casa de máquinas se ubica en el exterior, y será construida con estructuras de concreto armado y de acero estructural para la cobertura.
Las aguas turbinadas se entregan directamente al río Chili. Para cumplimiento de los requerimientos de manejo del sistema de irrigación ubicada aguas abajo de la central, será necesario construir un sistema de bombeo de agua hacia el canal principal de irrigación. Ubicado en la margen derecha del río Chili, donde se construirán una cámara y sistema de conducción.
La estructura principal de la casa de máquinas tiene largo de 17.70 m, ancho de 21.0 m y altura máxima de 15.0 m sin tener en cuenta la cobertura. También se han previsto los anexos para sala de control, mantenimiento, equipos auxiliares, oficinas, etc.
Los espesores de los elementos estructurales se han adoptado en base de la experiencia del consultor.
La Casa de Máquinas está equipada con dos unidades tipo Francis vertical con capacidad instalada de 21.86 MW.
En la plataforma ubicada a cercanía de la cámara de carga se prevé la construcción de una subestación de doble barra de 33 kV de la Central Hidroeléctrica Charcani VII. A esta subestación deben ingresar las líneas de doble terna provenientes de las centrales hidroeléctricas Charcani IV y Charcani VI. De la barra de 33 kV de Charcani VII salen cuatro ternas hacia la barra de 33 kV de Subestación Chilina.
La ubicación de la casa de maquinas en coordenadas UTM es la siguiente:
Componente Coordenadas UTM
Este Norte
Casa de maquinas 229,656.77 8’193,081.07
2.8.7 Estación de Bombeo
En la margen derecha del río Chili frente a la Casa de Maquinas de la Central Hidroeléctrica Charcani VII está previsto construir una estación de bombeo prevista para bombear una parte del agua turbinada para cumplir con el criterio de mantener el canal principal de irrigación en operación. La altura de bombeo de en promedio 2.0 m3/s de agua hacia el canal de irrigación es aprox. 16.10 m.
La estación de bombeo contiene un pozo de bombeo de concreto armado equipado con mínimo tres bombas en operación y una en reserva, una tubería de bombeo tipo HDPE o similar de diámetro de 1.0 m y longitud de aprox. 120 m y una cámara de concreto armado de empalme con el canal rectangular cubierto de irrigación.
La ubicación de la estación de bombeo en coordenadas UTM es la siguiente:
Componente Coordenadas UTM
Este Norte
Estación de bombeo 229,608.73 8’193,112.80
2.8.8 Presa de Regulación
Aguas abajo de la descarga de la Central Hidroeléctrica Charcani VII se ha previsto la construcción de una presa de regulación de concreto armado, cuyas características son muy similares con la existente presa Campanario.
De esa forma se formara un embalse de compensación debido a que al ser derivadas las aguas para la Central Hidroeléctrica Charcani VII antes del reservorio Campanario se requiere reponer esta misma capacidad de regulación para el uso de las aguas con fines de riego y agua potable. La ubicación de la presa de regulación en coordenadas UTM es la siguiente:
Componente Coordenadas UTM
Este Norte
Presa de regulación 229,454.29 8,192,767.46 2.8.9 Subestación
La subestación se ubicará al sur-este de la cámara de carga, debajo de las actuales líneas: L-3000 y L-3001, que enlazan la Central Hidroeléctrica Charcani VI con la SE Chilina. Estas líneas deberán ser abiertas para que ambos extremos puedan conectarse a las barras de esta subestación. Se prevé un área de 50 m x 50 m (2 500 m2); el área estará cercada por muro de ladrillos, tendrá un portón de acceso y se preverá un área para descarga de equipos.
Los equipos de maniobra de la subestación estarán instalados al interior, en una sala única; los ingresos de las líneas aéreas serán a través aisladores pasantes de 33 kV, instalados en el techo de la sala. Las acometidas aéreas de las líneas se conectarán a pórticos metálicos instalados en el techo de la sala. La subestación contará, por lo menos, con los siguientes ambientes cubiertos:
- Sala de equipos de 33 kV.
- Sala de servicios auxiliares 400-240 V, 60 Hz. - Sala de baterías 125 V cc. - Sala de control. - Sala de telecomunicaciones. - Sala de trabajo. - Depósito. - Baño.
El sistema de conexiones en 33 kV será de tipo Doble Barra, y las características de tensión del sistema serán:
- Tensión nominal 33 kV
- Máxima tensión de operación 36 kV
- Altura de las instalaciones 2 500 m.s.n.m. - Nivel de tensión de los equipos para 2 500 m.s.n.m. 52 kV
- Resistencia a sobretensión a frecuencia industrial 95 kV
- Nivel de aislamiento interno 170 kVpico
- Factor de corrección para 2 500 m.s.n.m. 1,2021 - Nivel de aislamiento externo normalizado 250 kVpico
De acuerdo con la configuración en doble barra, se requerirán las siguientes bahías o celdas:
- Dos bahías para las líneas provenientes de la Central Hidroeléctrica Charcani VI - Dos bahías para las líneas provenientes de la Central Hidroeléctrica Charcani IV - Una bahía para la línea de la Central Hidroeléctrica Charcani VII
- Una bahía para el acoplamiento de barras
- Dos bahías para las líneas de la Central Hidroeléctrica Charcani IV a la SE Chilina - Una bahía para la nueva línea a la SE Chilina
- Dos bahías para las líneas de la Central Hidroeléctrica Charcani VI a la SE Chilina 2.8.10 Línea de Transmisión
El trazo de ruta de la línea de transmisión en 33 kV SE Charcani VII – SE Chilina, se desarrolla con el trazo casi recto entre las subestaciones a interconectar, en donde se toman en cuenta, entre otros, los caminos de acceso, las líneas de 33 kV y 138 kV existentes, la no existencia de zonas arqueológicas. La línea de transmisión tiene una longitud de 5,950 metros.
Las coordenadas de los vértices de la línea de transmisión de 33 kV en coordenadas UTM se muestran en el Cuadro Nº 04.
Cuadro Nº 04
Ubicación de los Vértices de la Línea de Transmisión
Vértice Coordenadas UTM *
Este Norte SE 229,984.89 8’192,702.33 V0 229,990.00 8’192,660.00 V1 229,701.00 8’192,401.00 V2 229,369.00 8’190,931.00 V3 229,338.00 8’190,270.00 V4 229,440.00 8’188,938.00 V5 229,470.00 8’188,890.00 V6 229,463.00 8’188,720.00 V7 229,474.00 8’188,839.00 V8 229,438.00 8’187,626.00 V9 229,410.00 8’187,410.00 V10 229,431.00 8’187,185.00 V11 229,422.00 8’187,118.00 * Datum WGS84
De De A Chilina A Chilina A Chilina
Charc ani 4 Charcani 6 Cont. Ch 6 Nueva Línea Cont. Ch 4
5,35 km 7,6 km 5,65 km 5,6 km 5,4 k m 2 500 A 33 kV - A 21 kA 33 k V - B 21 kA 2 500 A SE Charcani 7 Acoplamiento de Barras º 0,54 k m CH Charcani 7 G G
2.8.11 Dique de Cruce del río Chili
Teniendo en cuenta que el portal de inicio de túnel de aducción de la central hidroeléctrica Charcani VII se ubica en la margen izquierda del río Chili mientras el camino de acceso existente que se va a usar para la construcción se ubica en la margen derecha, será necesario construir un dique para el cruce del río.
El dique será equipado con las tuberías corrugadas de acero (alcantarillas) con la capacidad suficiente para que el caudal del río Chili con periodo de retorno de 50 años (criterio de diseño para desvió del río) pueda pasar.
La ubicación del dique coincide con la ubicación de acueducto previsto para el cruce del canal de conducción con el río hacia túnel de aducción y se ha teniendo en cuenta también que la cota más baja del acueducto debe ser por encima del nivel máximo de agua en el río.
El acueducto de concreto armado tiene el mismo ancho y altura como el canal de aducción es decir 3.50 m de acho y 2.70 m de altura, con el mismo pendiente de 0.15%. La longitud de acueducto es 25.0 m.
Una vez se terminan las obras de construcción de tramo aguas arriba de túnel de aducción, sobre el mismo dique se va a construir el acueducto de sección rectangular de concreto armado y al final se va a eliminar el dique dejando que el río Chili pasa por debajo del acueducto.
La ubicación del dique de cruce del río Chili en coordenadas UTM es la siguiente:
Componente Coordenadas Punto Inicio Coordenadas Punto Final
Este Norte Este Norte
Dique de cruce del río Chili 233,868.02 8,195,726.42 233,868.99 8,195,702.13
2.9 Accesos para la Construcción
Para la construcción y operación de la central hidroeléctrica Charcani VII se van a usar existentes y construir nuevos caminos de acceso.
Para las estructuras de las obras de captación es decir transición, canal de aducción, acueducto y entrada del túnel de aducción, ubicadas aguas abajo de la existente central hidroeléctrica Charcani VI, se van a usar el camino de acceso existente ubicado en la margen derecha del río Chili y un nuevo camino de acceso que hay que construir al costado de las estructuras proyectadas.
Teniendo en cuenta que el túnel de aducción se ubica en la margen izquierda del río Chili, y que el mismo se va a construir con dos frentes, desde la entrada y desde la salida del túnel, será necesario construir un dique temporal con los tubos incorporados en su cuerpo (tipo alcantarillado) para el cruce del río durante la construcción. Una vez se termina la construcción del túnel se va a proceder con la construcción del acueducto sobre el dique mencionado, y al final se va a retirar el dique.
Para llegar a la salida del túnel, cámara de carga, inicio de la tubería forzada y subestación, estructuras que se encuentran en la planicie en el nivel aprox. de 2,650.00 m.s.n.m., existen varios caminos de acceso y solamente se va a necesitar construir caminos de desvío hacia las estructuras mencionadas.
Para la casa de máquinas y presa de regulación se va a usar existente camino de acceso en la margen izquierda del río Chili. Ese camino llega hasta unos 200 m aguas abajo de la casa de máquinas y desde este punto se va a construir un nuevo camino de acceso.
Para la construcción de la tubería forzada y canal de demasías se van a usar los caminos de acceso temporales cuales dependen de la metodología que va a aplicar el Contratista de la obra.
Para el pozo y sistema de bombeo se va a usar existente camino de acceso ubicado en la margen derecha del río Chili y se va construir un camino de acceso temporal a lo largo de la tubería de bombeo y un camino de acceso permanente pegado a la orilla que va a servir para el mantenimiento del equipo de bombeo ubicado en el pozo.
Durante la construcción y operación de la central hidroeléctrica Charcani VII está previsto realizar el mantenimiento permanente de los caminos existentes y nuevos, permanentes y temporales.
El diseño de caminos nuevos a construir corresponderá a carreteras de tercer orden, según lo establecido en las Normas Peruanas de Carreteras, de una sola vía de 5.50 m de ancho, lastrados con una capa de material de afirmado de 0.20 m de espesor. El mismo que se obtendrá de las canteras previamente aprobadas por la Supervisión. Este material se colocará por capas sobre la sub-rasante preparada en tal forma que después de compactada tenga un espesor de 0.20 m.
Teniendo en cuenta la topografía y características del terreno donde se van a construir los caminos de acceso nuevos, no se necesitaran obras de artes cunetas y alcantarillas y tampoco badenes y puentes.
La ubicación de los caminos en coordenadas UTM es la siguiente: Componentes Coordenadas Punto Inicio Coordenadas Punto Final
Este Norte Este Norte
Caminos Afirmados nuevos
TRAMO 01 – Casa de Maquinas 229,457.35 8’192,685.67 229,650.10 8’193,073.91 TRAMO 02 – Presa de Regulación 229,455.41 8’192,686.14 229,464.85 8’192,748.46 TRAMO 03 – Cámara de Carga y Cantera 229,960.61 8’192,840.99 229,911.74 8’192,898.79 Caminos Afirmados a mejorar
TRAMO 01 – Canal de Aducción 233,827.13 8’195,784.70 233,995.75 8’195,832.95 TRAMO 02 – Deposito de Material
Excedente 1 234,153.07 8’195,931.78 234,657.29 8’196,277.38 2.10 Canteras
La cantera de agregados se encuentra en la margen izquierda del río Chili, cercana a las Obras de portal salida del túnel de aducción, cámara de carga, tubería forzada, casa de máquinas y subestación, constituido por terrazas altas de debris con material aluvial con arenas medias, gravas de 1” a 2” y bolonería de 5” a 8” con potencias de 2.50 m. a 10 m. Esta cantera está conformada por una terraza explotable de 800 m x 200 m x 4 m haciendo un volumen de 640,000 m3, la cual también puede ser repuesta con material de la excavación del túnel y del canal. La ubicación de la cantera en coordenadas UTM es la siguiente:
Componente Coordenadas UTM
Este Norte Cantera Área = 15,255.40 m2 229,974.88 8,192,030.58 229,766.06 8,192,102.37 229,756.14 8,192,422.44 229,961.40 8,192,668.32 230,162.69 8,192,388.93 229,969.15 8,192,493.60 230,038.66 8,192,626.24 2.11 Deposito de Material Excedente
El desarrollo del Proyecto implica el empleo de técnicas de reutilización, por lo cual se estima que un primer momento, el material producto de las excavaciones será dispuesto en como relleno en las obras de nivelación y acondicionamiento de las estructuras. Para la construcción de la Central Hidroeléctrica Charcani VII están previstos dos depósitos de material excedente (DME), el DME-01 en la zona de canal de aducción y entrada de túnel y el DME-02 en la zona de salida del túnel y cámara de carga.
La ubicación de los depósitos de material excedente en coordenadas UTM es la siguiente:
Componente Coordenadas UTM
Este Norte
Deposito de Material Excedente - 01 Área = 32,339.64 m2 234,588.90 8,196,136.80 234,629.65 8,196,102.21 234,687.29 8,196,118.72 234,686.24 8,196,196.41 234,779.66 8,196,247.70 234,824.-03 8,196,418.44 234,744.73 8,196,437.30 234,704.81 8,196,347.57 234,657.30 8,196,277.38
Deposito de Material Excedente - 02 Área = 62,5673.02 m2
230,483.53 8,193,135.35 230,110.54 8,192,950.93 230,043.89 8,193,085.74 230,416.87 8,193,270.16
El DME-01 con volumen de 45,000 m3 se ubica aguas abajo de las obras de captación y inicio del Túnel de Aducción y se localiza sobre una terraza baja con depósitos de aluviales, fluvial y depósitos de escombros antiguos, constituido por bloques en terrazas de 3 niveles acumuladas en la época de la excavación de los Charcanis, cuya área se dispone para poder acumular más material de excavación.
El DME-02 con volumen de 60,000 m3 se ubica cerca de la salida del Túnel de Aducción y Cámara de Carga y se localiza sobre una terraza de depósitos de debris flow constituido por gravas, bolonería de 0.20 m. a 0.30 m. en matriz areno-limosa con cenizas volcánicas.
2.12 Campamento
Para la construcción de Central Hidroeléctrica Charcani VII están previstos dos campamentos, campamento 1 en la zona de canal de aducción y entrada de túnel y campamento 2 en la zona de salida del túnel y cámara de carga.
Ambos campamentos no tendrán las áreas para hospedaje de los trabajadores debido que la ciudad de Arequipa se ubica muy cerca y esta previsto que todo el personal dedicado a la construcción se va a hospedar en la ciudad.
Los campamentos tendrán áreas para oficinas, comedores, zonas administrativas, para servicio y estacionamiento de la maquinaria necesaria para la construcción, talleres para equipamientos de obras civiles y electromecánicas, almacenes, etc.
La ubicación de los campamentos en coordenadas UTM es la siguiente: Componente Coordenadas UTM Este Norte Campamento 1 Área = 10,238.40 m2 233,854.78 8,195,641.65 233,795.83 8,195,445.55 233,747.95 8,195,459.95 233,806.90 8,195,656.05 Campamento 2 Área = 32,996.00 m2 230,232.31 8,192,521.79 230,162.69 8,192,388.93 230,969.15 8,192,493.60 230,038.66 8,192,626.24 2.13 Polvorines
El almacenaje de explosivos se hará en polvorines que se ubicaran en los nichos en roca. Polvorín 1 se ubica cerca de inicio del Túnel de Aducción mientras Polvorín 2 se ubica en cercanía de la salida del mismo túnel.
La ubicación de los polvorines en coordenadas UTM es la siguiente:
Componente
Coordenadas UTM
Este Norte
Polvorín 1 233,936.09 8,195,732.53
Polvorín 2 229,900.60 8,193,039.66
Requisitos de los polvorines
Los polvorines deberán reunir los siguientes requisitos:
o Que su ubicación y construcción eviten posibilidades de siniestro. o Asegurar que los explosivos estén en un ambiente seco y ventilado.
o Asegurar que los explosivos no estén expuestos a cambios bruscos de temperatura.
Almacenamiento en depósitos y polvorines
Toda persona natural o jurídica que posea explosivos en cantidades mayores de 250 kg está obligada a recabar una licencia para establecer un polvorín, excepto las plantas industriales de explosivos.
Cuando se trate de explosivos hasta un máximo de 250 kg, toda persona natural o jurídica está obligada a almacenarlos en lugar adecuado y protegido, fuera del radio urbano y a distancia de seguridad de acuerdo a las especificaciones establecidas por el presente Reglamento.
Clasificación de los polvorines
Los polvorines se clasifican en dos tipos:
o Tipo "A": polvorín tipo Iglú o corriente, construido de cemento armado o galería subterránea con barricadas o sin ellas, en los que se puede almacenar más de 1,000 kg de explosivos.
o Tipo "B": polvorines provisionales, construidos aprovechando los accidentes del terreno, con paredes de sacos de arena y techos de láminas de eternit, en los que se puede almacenar hasta 1,000 kilos de explosivos.
La ubicación de los polvorines tipo "B" estará de acuerdo a la Tabla "Cantidad-Distancia" y el suelo de los mismos podrá ser de tierra apisonada libre de todo material combustible.
Almacenamiento de explosivos
No podrán almacenarse en los polvorines y consecuentemente en ningún otro lugar, explosivos que no estén registrados en la Dirección General de Industrias y en la DICSCAMEC, salvo el caso de un nuevo tipo de explosivo en proceso de experimentación.
Supervisión de polvorines
La supervisión de polvorines estará a cargo de las reparticiones del Ministerio de Industrias y Comercio por intermedio de la Dirección General de Industrias, así como por la DICSCAMEC del Ministerio del Interior.
Colocación de explosivos
Dentro del polvorín, los explosivos se colocarán sobre parrillas de madera con tratamiento ignífugo que los aislé del contacto directo con el suelo. Los cajones se colocarán de modo que su lado mayor sirva de base de sustentación.
Cada ruma de cajones no tendrá una altura mayor de 2.00 metros, medidos del nivel del piso. Cada cajón se colocará de modo que pueda leerse la etiqueta. Entre cajones laterales deberá dejarse un espacio de por lo menos 5 cm., para la circulación del aire. Las rumas de cajones no deberán apoyarse sobre las paredes del polvorín debiendo estar distanciados de estas una distancia no menor a 1 m.
Vigilancia permanente de polvorines
Los polvorines deberán estar permanentemente vigilados por personal idóneo. En caso de emergencia, las autoridades políticas o policiales pueden ordenar la evacuación de los polvorines o darles protección.
2.14 Efluentes y/o Residuos Líquidos
Hay que diferenciar 2 clases de efluentes, la primera se refiere a efluentes del tipo domestico que se originan con mayor intensidad en la etapa de construcción, debido a la presencia de personal técnico, operario y profesional en la zona del proyecto y que hacen uso de servicios sanitarios (comedores, zonas administrativas, almacenes, talleres) y la segunda clase son las descargas de desechos líquidos del proceso constructivo.
En el caso de las aguas residuales tipo domésticas, serán derivadas a pozos sépticos donde se les hará un tratamiento biológico. Se percolará las agua tratadas y periódicamente (cada 3 meses) se extraerán los sólidos asentados, para ser depositados en un relleno sanitario que se acondicionará previamente. Los pozos sépticos y las instalaciones de tratamiento se ubican en el área del campamento.
En el caso de efluentes provenientes del proceso constructivo, estos son caudales muy pequeños, y por lo general son excedentes de agua que sirven para la preparación de morteros de concreto, estos se percolan directamente en el terreno, sin riesgo alguno para el medio físico. En el caso de desecho del mantenimiento de equipos y vehículos, como aceites, grasa y emulsiones, serán recolectados en cilindros a ser transportados al relleno sanitario previamente acondicionado en el centro de reciclaje.
Todas las aguas residuales que se generaran en los campamentos y talleres del Proyecto de la Central Hidroeléctrica Charcani VII, se prevé la instalación de biodigestores autolimpiables. A continuación se realiza una descripción de los componentes siguientes:
Descripción:
El Biodigestor Autolimpiable es un sistema para el tratamiento primario de las aguas residuales domésticas, mediante un proceso de retención y degradación séptica anaerobia de la materia orgánica. El agua tratada es infiltrada hacia el terreno aledaño mediante una zanja de infiltración, pozo de absorción humedal artificial según el tipo de terreno y zona.
a) Componentes
1. Tubería PVC de 4” para entrada de agua. 2. Filtro biológico con aros de plástico (pets).
3. Tubería PVC de 2” para salida de agua tratada al campo infiltración o pozo de absorción.
4. Tubería PVC de 2” de acceso para limpieza y/o desobstrucción. 5. Válvula esférica para extracción de lodos.
6. Tapa click de 18” para cierre hermético. 7. Base cónica para acumulación de lodos.
Figura Nº 05: Biodigestor Autolimpiable.
b) Funcionamiento
- El agua residual doméstica entra por el tubo N° 1 hasta el fondo del Biodigestor, donde las bacterias empiezan la descomposición.
- Luego sube y pasa por el filtro N° 2, donde la materia orgánica que asciende es atrapada por las bacterias fijadas en los aros de plástico del filtro.
- El agua tratada sale por el tubo N° 3 hacia el terreno aledaño mediante una zanja de infiltración, pozo de absorción o humedal artificial según el tipo de terreno y zona.
c) Mantenimiento
- Abriendo la válvula N° 4, el lodo alojado en el fondo sale por gravedad a una caja de registro. Primero salen de dos a tres litros de agua de color beige, luego salen los lodos estabilizados (color café). Se cierra la válvula cuando vuelve a salir agua de color beige. Dependiendo del uso, la extracción de lodos se realiza cada 12 a 24 meses.
- Si observa que el lodo sale con dificultad, introducir y remover con un palo de escoba en el tubo N° 5 (teniendo cuidado de no dañar el Biodigestor). - En la caja de extracción de lodos, la parte líquida del lodo será absorbida por
el suelo, quedando retenida la materia orgánica que después de secar se convierte en polvo negro.
- Se recomienda limpiar los biofiltros anaeróbicos, echando agua con una manguera después de una obstrucción y cada 3 o 4 extracciones de lodos.
d) Recomendaciones para el uso correcto del Biodigestor Autolimpiable
- Para el adecuado funcionamiento del Biodigestor Autolimpiable, no se debe arrojar papel, toallas higiénicas, bolsas u otros elementos indisolubles al inodoro, los cuales pueden afectar el adecuado funcionamiento del Biodigestor.
- Si necesita desinfectar la taza del inodoro, se aconseja hacerlo con lejía disuelta en agua o cualquier producto biodegradable para limpieza de inodoro, NUNCA CON ÁCIDO MURIÁTICO.
e) Ventajas
Autolimpiable; no requiere de bombas ni medios mecánicos para la extracción de lodos, ya que con sólo abrir una válvula se extraen los lodos, eliminando costos y molestias de mantenimiento. Prefabricado; fácil de transportar e instalar. No genera olores, permitiendo instalarlo al interior o cerca de la vivienda. No se agrietan ni fisura como sucede con los sistemas tradicionales de concreto, confinando las aguas residuales domésticas de una forma segura, evitando contaminar los mantos freáticos. Mayor eficiencia en la remoción de constituyentes de las aguas residuales domésticas en comparación con sistemas tradicionales de concreto. Su base de forma cónica evita áreas muertas, asegurando la eliminación del lodo tratado.
Ubicación:
Estarán localizadas en un lugar accesible y de fácil limpieza. En el sitio del campamento estará ubicada entre las tuberías que conducen las aguas que provienen de la cocina y lavaderos. En el patio de maquinarias estará ubicada después de la cuneta perimetral que lo encierra, donde no genera contaminación de las aguas superficiales y subterráneas.
Capacidad:
Depende del número de personas que estarán alojadas en el campamento, se utilizaran como mínimo 10 unidades del modelo RP 7000.
Limpieza:
El tanque deberá de limpiarse antes de que se acumule demasiado lodo. Como es un tanque para campamentos, la inspección de este debe hacerse cada seis meses.
2.15 Residuos Sólidos
El Plan de Manejo de Residuos Sólidos, está basado en las disposiciones de la Ley general de Residuos Sólidos y tiene por objetivo principal minimizar cualquier impacto sobre el ambiente, por un inadecuado manejo y/o disposición de los residuos que se generarán durante la etapa de construcción del proyecto.
Para una adecuada Gestión de Residuos Sólidos, se deben tomar las siguientes medidas:
-· Se adecuará un área para el almacenamiento temporal de residuos, para posteriormente ser dispuestos de acuerdo a su clasificación.
-· La recolección de residuos se realizará diariamente, y serán dispuesto en cilindros de colores de acuerdo a la NTP. 900.058.2005.
-· Las brigadas a cargo de la recogida y manejo de los residuos, deberán contar el equipo de protección personal necesario (Casco, Guantes, Mascarillas, etc.).
-· Se realiza Revisiones Periódicas de los contenedores de residuos peligrosos, a fin de detectar cualquier deterioro y realizar el reemplazo inmediato de los mismos. -· Una vez recolectados los residuos de acuerdo a la clasificación establecida, éstos
serán llevados al área de almacenamiento temporal y serán agrupados de acuerdo a sus características físicas, químicas y biológicas; su grado de peligrosidad; así como su incompatibilidad con otros residuos.
-· El Coordinador deberá implementar un Registro de Residuos, que permita identificar y controlar el tipo y volumen de residuos generados, su origen y destino final.
a) Residuos Sólidos Peligrosos
Las actividades para el manejo de los residuos sólidos industriales son las siguientes: - Los residuos peligrosos serán dispuestos en cilindros o recipientes rotulados e
identificados convenientemente.
- Durante su almacenamiento temporal, los residuos peligrosos deben estar agrupados de acuerdo a sus características físico-químicas, para evitar reacciones por incompatibilidad. Los recipientes utilizados para almacenar residuos peligrosos deberán ser inspeccionados para detectar derrames, deterioro o cualquier anomalía que pudiera ser causa de fugas. Estas inspecciones se realizarán frecuentemente y cualquier deficiencia será corregida inmediatamente.
- Todos los recipientes de fluidos deben estar etiquetados y tapados.
- Se realizarán evaluaciones sobre la generación de residuos peligrosos, registrándose las fuentes, tipos y cantidad de residuos peligrosos generados, con el fin de identificar las áreas potenciales de reducción.
Contenedores
El depósito temporal de residuos industriales estará ubicado en el campamento. Los contenedores serán identificados y estarán debidamente etiquetados por colores según la Norma Técnica Peruana NTP. 900.058.2005. GESTIÓN AMBIENTAL. Código de Colores para Dispositivos de Almacenamiento de Residuos. Los contenedores serán dispuestos con su respectiva tapa, a fin que los residuos no sean expuestos a la intemperie y serán distribuidos en zonas estratégicas en las áreas de las instalaciones.
Se hará uso de cilindros metálicos pintados con colores diferentes a fin de ser fácilmente identificados: Como se mencionó anteriormente para los colores se utilizará la Norma Técnica Peruana NTP. 900.058.2005. GESTIÓN AMBIENTAL. Código de Colores para Dispositivos de Almacenamiento de Residuos.
Es importante indicar que los Residuos Peligrosos (pilas, baterías, cartuchos de tóner, tinta, fluorescentes, focos), serán almacenados en cilindros o contenedores sellados, debidamente etiquetados, que identifique el residuo. Los residuos de asfalto procedentes de las actividades del proyecto serán almacenados temporalmente en contenedores de color negro depósito de Seguridad. La empresa Contratista deberá implementar en las instalaciones auxiliares un Área de Almacenamiento Temporal de Residuos Peligrosos. Recolección
Los residuos peligrosos serán separados para evitar reacciones por incompatibilidad. Estos residuos son los que provienen principalmente del mantenimiento de motores de los equipos y/o maquinarias.
Se deberá tener en cuenta lo siguiente: - Aceite Usado
El aceite usado se recolectará en tambores o en tanques herméticas, en áreas que cuenten con estanques de contención de fugas o derrames secundarios, dentro del área de almacenamiento de residuos peligrosos del patio de maquinarias.
- Filtros Usados
Se verificará que los filtros usados no estén contaminados con hidrocarburos u otra sustancia peligrosa, antes de ser llevados al Relleno Sanitario. Los filtros contaminados se transportarán a un Depósito de Seguridad autorizado de residuos peligrosos.
- Trapos Sucios o Contaminados
Los trapos sucios u otros materiales contaminados con hidrocarburos se recolectarán y dispondrán en depósitos de seguridad autorizados.
b) Residuos Sólidos No Peligrosos
Con una producción per cápita de residuos sólidos domésticos de 0.25 así en la Etapa de Construcción, habrán 330 trabajadores los cuales generaran 82.5 Kg/día y una mensual de 2475 Kg/mes, provenientes principalmente del área del comedor, compuestos mayormente de restos y envases de alimentos, papeles, y otros productos generados por el personal del proyecto.
Se clasificaran, almacenaran en cilindros de diferentes colores y finalmente serán transportados por una EPS – RS a un Relleno Sanitario debidamente acreditado.
Las principales actividades de manejo son:
Los residuos domésticos comprenden los biodegradables y los no biodegradables.
Se deben de identificar, con un letrero, los recipientes recolectores de residuos.
Los lugares de acopio deben estar bajo techo.
Los residuos biodegradables (alimentos, frutas, vegetales o cualquier alimento perecible) deben ser recopilados diariamente en bolsas plásticas o cilindros de plástico debidamente etiquetados.
Los residuos biodegradables deben ser pesados antes de su disposición final. Para lo cual se debe de llevar una cartilla durante el periodo de construcción y operación del Proyecto para anotar las cantidades generadas diariamente.
Los residuos sólidos no biodegradables (latas de conservas, botellas de vidrio o plástico, bolsas de plástico, baterías, pilas, etc.) deben ser seleccionados y acopiados en el área respectiva y ser transportados en bolsas o cilindros de plástico debidamente etiquetados hacia el área de reciclaje y/o disposición hacia el relleno sanitario manual.2.16 Manejo de Sustancias Peligrosas
Las sustancias peligrosas que se generaran durante la construcción, son los aceites usados de motor, waype y trapos industriales, grasa, remanentes de hidrocarburos. Para evitar la contaminación ambiental se preverá la construcción de áreas especiales para la deposición temporal de tales residuos, desde donde el responsable de las obras, los transportará a los lugares autorizados para su disposición final. Previamente se elaborará el correspondiente Plan de Manejo de Residuos concebido para ser aplicado durante las actividades de mantenimiento de maquinaria y equipo pesado.
El manejo de residuos se refiere a toda actividad técnica operativa que involucre, segregación, manipulación, almacenamiento, transporte, tratamiento, disposición final o cualquier otro procedimiento técnico operativo utilizado desde la generación hasta la disposición final.
El manejo de residuos abarca los siguientes aspectos:
• Minimización de residuos.
• Clasificación y almacenamiento de residuos. • Tratamiento y disposición final de residuos. • Registro de residuos.
2.17 Emisiones Atmosféricas
Las emisiones atmosféricas generadas durante la construcción provendrán del uso de maquinaria pesada de combustión interna: retroexcavadoras, cargador frontal, compresora, tractor y volquetes.
Las emisiones están representadas por monóxido de carbono (CO), óxido de Nitrógeno (NOX), óxido de azufre (SOX) y algunos hidrocarburos (HC). Las emisiones de estos
gases provendrán únicamente de la operación de maquinaria y equipo utilizado en las actividades constructivas, las cuales utilizaran como fuente de energía petróleo diesel. 2.18 Generación de Ruido
La fuente generadora de ruido estará representada por la maquinaria y equipo que se empleará en la construcción. Los valores previstos de ruidos estarán entre 70 y 100 dB.
2.19 Generación de Vibraciones
Las vibraciones serán localizadas, es decir se limitaran a las áreas por donde transitará la maquinaria pesada, camiones y los volquetes.
2.20 Mano de Obra
Durante la etapa de construcción se estima contar con un promedio de 330 trabajadores incluyendo personal profesional, técnico, obrero, administrativo y de servicio. En el Cuadro Nº 05 se presenta el personal estimado requerido durante la etapa de construcción del proyecto en el momento de demanda máxima.
Cuadro Nº 05
Personal Estimado Requerido por el Proyecto Durante la Construcción
Frente Calificado No Calificado (*) Total
Obras Superficiales 40 50 90
Túnel 100 40 140
Casa de Máquinas 20 50 70
Personal de Gerencia, Administración y Logística 20 10 30
Total 180 150 330
(*) Personal Local
2.21 Costo del Proyecto
La inversión total del proyecto es Cincuenta y cuatro Millones Ochocientos Dieciocho Mil Novecientos Sesenta y nueve con 92/100 Dólares Americanos (US$. 54’818,969.92). 2.22 Vida Útil del proyecto
La vida útil del Proyecto Central Hidroeléctrica Charcani VII y su Sistema de Interconexión al SEIN es de 50 años.
2.23 Tiempo Estimado de Ejecución del Proyecto
Se ha estimado que la construcción de la Central Hidroeléctrica Charcani VII tomara 24 meses.
