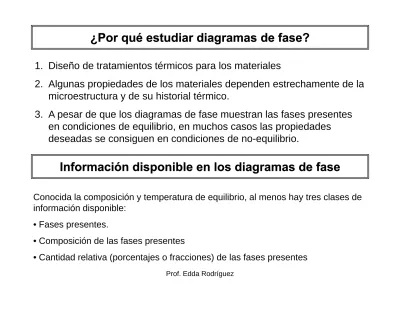

(1)¿Por qué estudiar diagramas de fase? 1. Diseño de tratamientos térmicos para los materiales 2. Algunas propiedades de los materiales dependen estrechamente de la microestructura y de su historial térmico térmico. 3. A pesar de que los diagramas de fase muestran las fases presentes en condiciones de equilibrio, en muchos casos las propiedades d deseadas d se consiguen i en condiciones di i d de no-equilibrio. ilib i. Información disponible en los diagramas de fase Conocida la composición y temperatura de equilibrio, al menos hay tres clases de información disponible: • Fases presentes. • Composición de las fases presentes • Cantidad relativa (porcentajes o fracciones) de las fases presentes Prof. Edda Rodríguez.

(2) SOLUCIONES SÓLIDAS CONCEPTO Es una combinación de dos o mas elementos, uno de los cuales actúa como solvente (normalmente el que esta en mayor cantidad) y los demás son denominados solutos. Tiene características físicas, químicas y mecánicas bien definidas, además de un aspecto homogéneo. La mayor parte de los metales de ingeniería, están combinados bi d con otros t metales t l o no metales t l para conseguir mejores propiedades mecánicas, mayor resistencia a la Corrosion u otras propiedades de interés.. interés ALEACION METALICA: METALICA: Mezcla de dos o mas metales o un metal (metales) y un no metal (no metales).. metales) SOLUCION SÓLIDA SÓLIDA:: Es un sólido que consta de dos o mas elementos que están dispersos atómicamente formando una única estructura estructura.. Hay dos tipos tipos de soluciones sólidas sustitucionales e intersticiales intersticiales.. Prof. Edda Rodríguez.

(3) ESTRUCTURAS GENERALES DE LAS SOLUCIONES SÓLIDAS Una solución sólida puede existir a lo largo de un cierto intervalo de composición y temperatura y para cualquier composición y temperatura del mismo. De igual D i l forma f sus propiedades i d d fí i físicas y químicas í i y las l constantes t t reticulares, ti l experimentan muy poca variación dentro del intervalo de composición. Puede darse:: 1 Ambos 1. A b elementos l t completamente l t t miscibles i ibl o solubles: l bl C Caso d una de solución sólida cuyo rango de existencia va desde la composición de un metal puro hasta la del otro. 2. Soluciones primarias o terminales. Caso en que los intervalos de existencia son limitados li it d y cuando d uno de d los l límites lí it lo l constituye tit ell metal t l puro entonces t l la solución es denominada primaria o terminal. 3. Soluciones sólidas secundarias. Existencia de soluciones sólidas para concentraciones más elevadas que la del elemento añadido y cuyos intervalos d homogeneidad de h id d no abarcan b h t ell componente hasta t puro. 4. Compuestos Intermetalicos. Formaciones a una determinada composición o un rango muy pequeño de composición.. Prof. Edda Rodríguez.

(4) SOLUCIONES SÓLIDAS. Prof. Edda Rodríguez.

(5) CARACTERÍSTICAS DE LOS ÁTOMOS PARA QUE TENGA LUGAR LA MISCIBILIDAD TOTAL EN LAS SOLUCIONES REGLAS DE HUME ROTHERY Para que tenga lugar una miscibilidad total en las soluciones sólidas metálicas, los dos metales deben ser bastantes similares similares.. Condiciones que favorecen una g q gran solubilidad de un elemento a otro otro... 1. La diferencia entre los radios atómicos deben ser inferior al 15 15% %. De lo contrario los átomos de soluto crearan una distorsión en la red y se formará una nueva fase. fase. 2. Los dos metales deben tener la misma estructura cristalina cristalina.. 3. La electronegatividad (capacidad del átomo para atraer un electrón) debe ser similar de lo contrario mayor será la tendencia de que forme un compuesto intermetálico.. intermetálico 4. La valencia debieran tener la misma valencia ser la misma. misma. De mantenerse los otros factores iguales un metal tiene mas tendencia de disolver otro metal de valencia mayor que uno de menor valencia. valencia.. Prof. Edda Rodríguez.

(6) SOLUCIONES SÓLIDAS SUSTITUCIONALES SOLUCION SÓLIDA SUSTITUCIONAL:: SUSTITUCIONAL Solución sólida de Cu y Ni, Ni vista a lo largo de un plano (100). Se trata de una solución sólida sustitucional en la que átomos de Níquel han sido sustituidos por átomos de Cu en sus posiciones de la red FCC. Esta configuración se presenta cuando el tamaño de los átomos no difiere mucho mucho. Características: Estructuras FCC Electronegatividades: Cu 1.9 / 1.8 Ni rCu / rNi 0 0.128 128 nm /0 /0.125 125 nm Valencia Cu +1 /Ni+2. Prof. Edda Rodríguez.

(7) SOLUCIONES SÓLIDAS SUSTITUCIONALES. Prof. Edda Rodríguez.

(8) SOLUCIONES SÓLIDAS INTERSTICIALES SOLUCIONES SÓLIDAS INTERSTICIALES: EN ESTAS SOLUCIONES LOS ATOMOS DE SOLUTO SE SITUAN EN LOS ESPACIOS QUE HAY ENTRE LOS ATOMOS DE DISOLVENTE ESTOS DISOLVENTE. ESPACIOS O HUECOS SE DENOMINAN INTERSTICIOS. EJEMPLO:. ESTAS SE FORMAN CUANDO UN ATOMO ES MAYOR QUE OTRO. EJEMPLOS OS DE ATOMOS O OS QUE Q PUEDEN FORMAR SOLUCIONES SÓLIDAS INTERSTICIALES DEBIDO A SU PEQUEÑO TAMAÑO H, TAMAÑO: H C, C N, N O. O. SOLUCION SÓLIDA INTERSTICIAL DE C EN HIERRO γ FCC ESTABLE ENTRE 912 Y 1394ºC. EL RADIO ATOMICO DEL Fe 0,129 nm MIENTRAS QUE EL C 0.075 nm. MAXIMA SO SOLUBILIDAD U 2.08%C. 08%C SOLUCION SÓLIDA INTERTICIAL DE C EN HIERRO α BCC. EL RADIO DEL MAYOR HUECO INTERTICIAL ES DE 0.036 Y POR DEBAJO DE 723ªC SOLO ES POSIBLE DISOLVER UN 0.025% DE CARBONO.ATOMICO DEL Fe 0,129 nm MIENTRAS QUE EL C 0.075nm. α Prof. Edda Rodríguez.

(9) CONSTITUCION DE ALEACIONES ALEACION Una aleación es una sustancia que está constituida por dos o más elementos químicos, de los cuales por lo menos uno es un metal, t l por llo que una aleación l ió presenta t propiedades i d d metálicas.. metálicas Las aleaciones pueden ser homogéneas o mezclas mezclas.. Las aleaciones homogéneas g son aquellas q que están constituidas q por una sola fase, mientras que las mezclas son una combinación de varias fases fases... FASES Algunos metales son alotrópicos en el estado sólido, por lo que tendrán diferentes fases sólidas sólidas.. Cuando un metal sufre un cambio en su estructura cristalina, experimenta un cambio de f fase, ya que cada d tipo ti de d estructura t t es físicamente fí i t distinta di ti t . distinta. En el estado sólido existen tres fases posibles posibles:: a) De metal puro b)) De aleación intermedia o compuesto p c) De solución sólida sólida.. Prof. Edda Rodríguez.

(10) METAL PURO Un metal puro solidifica a una temperatura constante que constituye su punto de fusión. fusión. El proceso ocurre en un tiempo determinado como se muestra en una curva de enfriamiento enfriamiento.. La solidificación ocurre de la siguiente forma forma:: 1. Por la acción refrigerante de la pared del molde, se forma una delgada película inicial de metal sólido en la pared inmediatamente después del vaciado vaciado.. El espesor de d esta t película lí l aumenta t formando f d una costra t alrededor del metal fundido creciendo hacia el centro de la cavidad. cavidad. Los granos son finos equiaxiales y orientados aleatoriamente aleatoriamente.. Curva de enfriamiento para un metal puro 1. Al continuar el enfriamiento se forman más granos y durante la fundición el crecimiento ocurre en direcciones alejadas de la transferencia de calor calor.. El calor se transfiere a través de la costra y la pared del molde creciendo los granos como agujas o espinas de metal sólido formándose ramas laterales que crecen y se forman ramas Estructura adicionales en ángulos rectos con las primeras primeras.. Este metalografica se denomina crecimiento dendrítico del grano grano.. Estos característica granos adoptan una orientación preferencial siendo de un metal gruesos alineándose en forma de granos columnares puro. hacia el centro de la fundición. fundición. Prof. Edda Rodríguez.

(11) ALEACION INTERMEDIA O COMPUESTO Las aleaciones solidifican generalmente en un intervalo de temperatura en lugar de una temperatura única.. El rango exacto depende del sistema de aleación y de su composición particular única particular.. La solidificación ocurre de la siguiente forma forma:: •. Conforme desciende la temperatura, comienza la solidificación en la línea liquidus y se completa cuando se alcanza la solidus solidus.. Aquí se forma una delgada película en la pared del molde por un alto gradiente de temperatura en esta superficie superficie... •. La solidificación continua mediante la formación de dendritas alejadas de las paredes paredes... •. Por la propagación de la temperatura entre liquidus y solidus se forma una zona donde el metal sólido y liquido coexisten llamada zona blanda blanda.. Esto se debe a la lenta transferencia de calor fuera del metal caliente. Estructura metalográfica característica de fundición para una aleación. l ió. Prof. Edda Rodríguez.

(12) SOLIDIFICACIÓN. Prof. Edda Rodríguez.

(13) DIAGRAMAS DE FASE Es cualquier representación gráfica de las variables de estado asociados con las microestructuras.. Modelo regular de tres dimensiones de átomos o iones en el espacio. microestructuras espacio. •Diagramas Di Bi i : Sistemas Binarios: Binarios Si t d dos de d componentes t •Diagramas Ternarios Ternarios:: Sistemas de tres componentes. Diagrama de fases binario que muestran un caso de solubilidad total en estado sólido sólido.. El campo de la fase líquida se identifica mediante una L y la solución solida mediante SS SS.. La región donde coexisten las dos fases esta referenciada por L+SS. Prof. Edda Rodríguez.

(14) DIAGRAMAS DE FASE ISOMORFOS. Prof. Edda Rodríguez.

(15) TIPO I: SOLUBILIDAD TOTAL EN ESTADO SÓLIDO. La composición de cada fase se establece de la siguiente forma forma:: La línea horizontal (línea de temperatura constante) que pasa por el punto de estado corta tanto a la línea de líquidus como la de solidus. solidus. La composición de la fase líquida viene dada por el punto de intersección con la línea líquidus y la de la fase sólida viene dada por el punto de intersección con la línea sólidus sólidus.. Las composiciones de las fases en el interior de una región de dos fases se determinaran mediante una línea de temperatura constante Varias microestructuras características de distintas regiones del diagrama de fases con solubilidad total en estado sólida sólida... Prof. Edda Rodríguez.

(16) TIPO I: SOLUBILIDAD TOTAL EN ESTADO SÓLIDO. Diagrama binario en los que los dos componentes son completamente solubles entre sí tanto en estado sólido como en estado líquido líquido.. En el diagrama destaca:: destaca Se indican los puntos de fusión correspondientes a los dos componentes puros A y B. A temperaturas p relativamente altas cualquier q composición habrá fundido completamente para dar lugar a un campo de fase líquida, región marcada con L. A temperaturas bajas existe un campo correspondiente a una única fase de solución sólida que se señala como SS SS.. Entre los dos campos correspondientes a una sola fase se encuentra una región de dos fases que se indica como L + SS. SS. El límite superior recibe el nombre de líquidus y el límite inferior sólidus. sólidus. Las composiciones de las fases en el interior de la región de dos fases se determina mediante una línea de temperatura constante. constante. Prof. Edda Rodríguez.

(17) Prof. Edda Rodríguez.


(19) TIPO II: DIAGRAMA EUTÉCTICO CON INSOLUBILIDAD TOTAL EN ESTADO SÓLIDO.. 1. A temperaturas te pe atu as relativamente e at a e te bajas existe una zona de coexistencia de dos fases para los sólidos puros A y B. que 2. El sólidus es una línea horizontal q se corresponde con la temperatura de la euctéctica. euctéctica.. Microestructuras características de distintas regiones de un diagrama de fases eutéctico binario con insolubilidad total total... Prof. Edda Rodríguez.

(20) TIPO II: DIAGRAMA EUTÉCTICO CON INSOLUBILIDAD TOTAL EN ESTADO SÓLIDO. A medida que se agrega B en A, la temperatura para el comienzo de la solidificación disminuye disminuye.. Lo mismo ocurre a medida que se agrega A en B. Ahora como cada metal disminuye su punto de solidificación (línea líquidus) debe mostrar un mínimo mínimo.. Esto lo señala la línea que muestra un mínimo en el punto E, E conocido como el punto Eutéctico, Eutéctico para una composición eutéctica. eutéctica. A temperaturas relativamente bajas existe una zona de coexistencia de dos fases para los sólidos puros A y B. El sólidus es una línea horizontal que se corresponde con la temperatura de la euctéctica. euctéctica. El diagrama esta formado por cuatro áreas . El área superior de la línea líquidus es una solución liquida homogénea de una sola fase, ya que los dos metales son solubles en el estado líquido. líquido. Las áreas restantes son de dos fases, cada área esta limitada a lo largo de una línea horizontal por fases simples simples... Como los dos metales son completamente insolubles en el estado sólido, cuando la solidificación comienza, el único sólido que se p puede formar es un metal p puro.. También,, puro cuando cada aleación esta completamente solidificada, debe ser una mezcla de dos Prof. Edda Rodríguez metales puros. puros..

(21) TIPO III: DIAGRAMA EUTÉCTICO CON SOLUBILIDAD PARCIAL EN ESTADO SÓLIDO En las aleaciones de este sistema, los cristales de A puro y de B puro nunca solidifican, sino que siempre solidifican en una mezcla de soluciones. soluciones. Así se marcan las áreas de la dos fases de solución sólida, α (alfa) y β (beta) (beta).. Estas fases presentan estructuras cristalinas distintas.. En cualquiera de los casos, la distintas estructura cristalina de α será la misma del componente A y la de β será la del componente B. Estas soluciones sólidas próximas a los ejes se conocen como soluciones sólidas terminales terminales.. Las áreas restantes de dos fases f se pueden marcar ahora como líquido+α líquido+α, líquido+β líquido+β y α+β. La transformación durante el enfriamiento de un líquido con la composición eutéctica en dos fases sólidas con una microestructura caracterizada por un tamaño de grano relativamente fino puede ser considerada como un tipo de reacción química química.. La reacción eutéctica se puede escribir como como:: L (eutéctico) α + β Prof. Edda Rodríguez.










(31) TIPO IV: DIAGRAMA EUTECTOIDE La reacción eutectoide se puede escribir como como:: γ (eutectoide). α + β enfriamiento. Este diagrama de fases eutectoide contiene tanto una reacción eutéctica como su análoga en estado sólida, una reacción eutectoide eutectoide.. Microestructuras representativas del diagrama eutectoide Prof. Edda Rodríguez.

(32) TIPO V: FORMACIÓN DE UNA FASE INTERMEDIA DE FUSIÓN CONGRUENTE. Cuando una fase cambia en otra isotérmicamente y sin ninguna modificación en composición química, se dice que es un cambio de fase congruente o una transformación congruente.. congruente Las fases intermedias se llaman así porque son únicas y se presentan entre las fases terminales en un diagrama de fase fase.. Cualquier fase intermedia puede tratarse como otro componente en un diagrama de fase. fase. Si la fase intermedia tiene un reducido intervalo de composición, como sucede en los compuestos intermetálicos y los compuestos intersticiales, entonces se represente en el diagrama como una línea vertical y se indica bajo la fórmula química del compuesto compuesto.. En la figura , se muestra la fase intermedia de la aleación como una línea vertical. vertical. Dado que un compuesto se indica como AB AB.. El sistema A-B puede separarse en dos partes independientes, una muestra las aleaciones entre A y el compuesto AB, y otra entre AB y B.. Prof. Edda Rodríguez.

(33) TIPO V: FORMACIÓN DE UNA FASE INTERMEDIA DE FUSIÓN CONGRUENTE.. CONGRUENTE La reacción peritéctica se puede escribir como como:: AB. L + B CALENTAMIENTO. Microestructuras representativas del diagrama eutectoide Prof. Edda Rodríguez.

(34) COMPOSICION QUIMICA Y CANTIDADES RELATIVAS DE CADA FASE EVOLUCION DE LA MICROESTRUCTURA DURANTE EL ENFRIAMIENTO LENTO DE UNA COMPOSICION 50% 50% A , 50% 50% B EN UN DIAGRAMA DE FASES CON SOLUBILIDAD TOTAL EN ESTADO SÓLIDO. SÓLIDO.. EVOLUCION DE LA MICROESTRUCTURA DURANTE EL ENFRIAMIENTO LENTO DE UNA COMPOSICION EUTÉCTICA. Prof. Edda Rodríguez.

(35) EVOLUCION DE LA MICROESTRUCTURA DURANTE EL ENFRIAMIENTO LENTO DE UNA COMPOSICION EUTECTICA. Prof. Edda Rodríguez.

(36) SISTEMA FeFe-C CARACTERÍSTICAS Í IMPORTANTES: La Temperatura a que tienen lugar los cambios alotrópicos en el hierro está influida por los elementos de aleación, aleación de los cuales el más importante es el Carbono. En el siguiente diagrama se muestra la porción de interés del Sistema de Aleación Hierro-Carbono. E t es la Esta l parte t entre t hierro hi puro y un componente t intersticial, carburo de hierro Fe 3 C que contiene 6,67 % de Carbono por peso. El Carburo de Hierro se llama fase metaestable ya y que es un hecho que el componente carburo de hierro se descompondrá en Hierro y Carbono (Grafito), lo cual tomará un tiempo muy largo a temperatura ambiente, y aún a 1300 ºF tarda varios años en formar grafito. grafito Ahora bien aunque representa condiciones metaestables, puede considerarse representante de cambios en equilibrio, bajo condiciones de enfriamiento y calentamiento relativamente lentas. Prof. Edda Rodríguez.

(37) SISTEMA FeFe-Fe3C CARACTERÍSTICAS IMPORTANTES: El diagrama contiene las siguientes fases sólidas: ferrita α , austenita γ cementita Fe3 C y ferrita δ. Ferrita α 1. Solución Sólida Intersticial de C en Fe α (b (b..c.c.). 2. Solubilidad máxima en estado sólido del 0,0218 % C a 727 ºC y disminuye a 0.005 % a 0 ºC ºC.. 3. Es la estructura más suave del diagrama diagrama.. Austenita γ 1. Solución Sólida Intersticial de C en Fe γ (f (f..c.c.). 2. Solubilidad máxima en estado sólido de carbono es del 2.11 % C a 1148 1148ºC ºC y disminuye a un 0.8 % a 726 ºC 3. Generalmente no es estable a temperatura ambiente. ambiente. Cementita Fe Fe3 3C 1 Compuesto 1. C t intermetálico i t táli Fe F 3C Fe3 2. Tiene una composición del 6.67% 67% en carbono y 93 93,,33 % en hierro 3. Estructura cristalina ortorrómbica 4. Es duro y frágil g 5. Ferrita δ. 6. Solución sólida intersticial de carbono en Fe δ (b.c.c) 7. Solubilidad máxima en estado sólido de carbono es del 0.09 % C a 1495 1495ºC ºC. Prof. Edda Rodríguez.

(38) SISTEMA FeFe-Fe3C Reacciones invariantes en el diagrama de fases Fe Fe--Fe3 C Reacción Peritéctica: Un líquido de 0,53% C se combina con ferrita δ de un 0 09% para formar austenita 0.09% a stenita γ del 0.17%. 0 17% Esta reacción que tiene lugar a 1495º C, se puede escribir como: Líquido (0.53%C) + δ (0.09%C) (0.09%C)→ →γ (0.17%C) Reacción Eutéctica: Un líquido de 4.3% C forma austenita γ del 2.08% C y el compuesto intermetálico Fe3 C que contiene 6.67% C. Esta reacción que tiene lugar a 1148º C, se puede escribir como: Líquido (0.43%C) → γ (2.08%C) + Fe3 C (6.67%C) Reacción Eutectoide Eutectoide:: La austenita sólida de 0.8%C produce ferrita α con 0.02 % C y Fe3 C cementita con 6.67%C. Esta reacción que tiene lugar a 723º C, se puede escribir como: Austenita γ (0.8%C) → ferrita α(0.02%C) + Fe Fe3C (6.67%C). Diagrama de fases hierro-carburo de hierro Prof. Edda Rodríguez.

(39) SISTEMA Fe Fe--Fe3C. Transformación de un acero eutectoide (0 8% C) en condiciones de enfriamiento (0.8% lento. Transformación de un acero ordinario al carbono hipoeutectoide de 0 0.4% 4% enfriado lentamente.. Prof. Edda Rodríguez.

(40) SISTEMA Fe Fe--Fe3C. Transformación de un acero ordinario al carbono hipereutectoide de 1.2 % enfriado lentamente lentamente.. Microestructura de un acero hipereutectoide de 1.2 % C enfriado lentamente a partir de la región austenítica. En esta grafica la cementita proeutectoide aparece como el constituyente blanco, que se ha formado en los bordes de los granos austeníticos previos.. Prof. Edda Rodríguez.

(41) COMPOSICION QUIMICA Y CANTIDADES RELATIVAS DE CADA FASE REGLA I: COMPOSICION QUIMICA DE LAS FASES Para determinar la composición química real de las fases de una aleación, en equilibrio a cualquier temperatura en una región bifásica, se debe trazar una línea horizontal para la temperatura, llamada línea vínculo, vínculo, a las fronteras del campo.. campo Estos puntos de intersección se abaten a la línea base y la composición se lee directamente directamente.. REGLA II: CANTIDADES RELATIVAS DE CADA FASE Para determinar las cantidades relativas de las dos fases en equilibrio, ilib i a cualquier l i temperatura específica ífi en una región ió bifásica, se debe trazar una línea vertical que representa la aleación y una línea horizontal ( como la temperatura), a los límites del campo campo.. La a línea ea vertical e t ca d dividirá d á a la a horizontal o o ta e en dos partes pa tes cuyas longitudes son inversamente proporcionales a la cantidad de las fases presentes presentes.. Esta se conoce como la regla de la palanca . El punto donde la línea vertical intersecta a la horizontal se considerará como eje de oscilación de un sistema de palanca.. Las longitudes relativas de los brazos de palanca palanca multiplicadas por las cantidades de las fases presentes Prof. Edda Rodríguez deben balancearse balancearse...

(42) REACCIONES DE UN DIAGRAMA DE EQUILIBRIO L1 MONOTECTICA. L1 ↔ L2 + S. L2 + S L1. EUTÉCTICA. L1 ↔ S 1 + S 2. S 1+ S 2 S1. EUTECTOIDE. S1 ↔ S 2 + S 3. S 2+ S 3 L+S. PERITÉCTICA. PERITECTOIDE. L+ S 1↔ S 2. S 1+ S 2↔ S 3 Prof. Edda Rodríguez. S2 S1+S 2 S3.

(43) SISTEMA FeFe-Fe3C Evolución microestructural de un acero hipoeutectoide ( 0.50% 50% en peso de Carbono). Evolución microestructural de un acero hipereutectoide ( 1.13 % en peso de Carbono). Evolución microestructural de un acero eutectoide ( 0.77% 77% en peso de Carbono). Prof. Edda Rodríguez.

(44) SISTEMAS. DIAGRAMA DE FASES Al Al--Cu DIAGRAMA DE FASES Al Al--Si. Sistema eutéctico Al Al--Si, existe una pequeña zona de solubilidad sólida sólida.. La región rica en aluminio describe el comportamiento de algunas aleaciones importantes de aluminio aluminio... Diagrama complejo que puede analizarse como un diagrama eutéctico simple en la región de elevado contenido en aluminio aluminio... Prof. Edda Rodríguez.

(45) SISTEMAS. DIAGRAMA DE FASES Al Al--Mg.. Prof. Edda Rodríguez. DIAGRAMA DE FASES CuCu-Zn.

(46) SISTEMAS DIAGRAMA DE FASES Pb Pb--Sn S Diagrama eutéctico binario con solubilidad parcial en estado sólido. Las aleaciones de soldadura caen dentro de este t sistema. i t Las aleaciones de soldadura con menos del 5% de peso en Sn se emplea sellando recipientes, revestimientos, unión de metales y aplicaciones con temperaturas de servicio que excedan los 120ºC. Las aleaciones entre un 10 y 20% en peso de Sn se emplean en sellar radiadores de automóviles y para rellenar juntas y hendiduras en los automóviles. Las aleaciones entre un 40 y 50 % en peso de Sn presentan una consistencia pastosa durante su aplicación y su aplicación va desde la fontanería hasta la electrónica. electrónica Prof. Edda Rodríguez.

(47) SISTEMAS. DIAGRAMA DE FASES Al2O3 – SiO2 Diagrama g importante p en la industria de los materiales cerámicos. Los ladrillos refractarios de sílice están compuestos de SiO2 casi puro con Al2O3 entre 0.1 y 0.6% molar.. DIAGRAMA DE FASES MgO MgO-- Al2O3 Diagrama que incluye el compuesto intermedio, espinela MgO.Al2O3 (Espinela) o MgAl2O4 , con g de de solución sólida. Las espinelas p extenso rango refractarias son muy utilizadas en la industria.. Los de arcilla comunes están localizados en el intervalo de un 16 a 32% molar l de d Al2O3. Su S utilidad tilid d como elementos l t estructurales en el diseño de hornos esta limitada por una temperatura eutéctica de 1587ºC. La mullita es un compuesto intermedio AL2O3. 2SiO2.. El Al2O3 casi puro representa la mas alta capacidad refractaria de los materiales pertenecientes al sistema Al2O3.. Prof. Edda Rodríguez.
