Versión Catálogo Accesorios de radiocomunicaciones. TLF

(1)

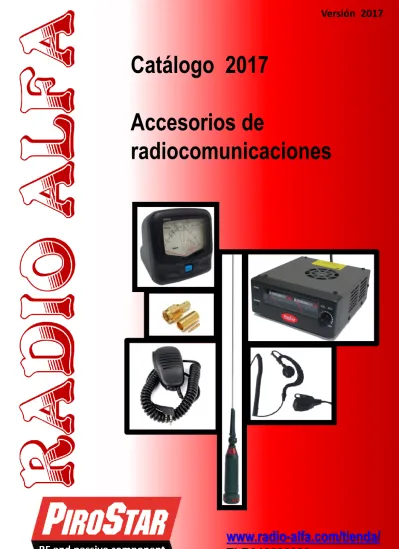

Catálogo 2017 Accesorios de

radiocomunicaciones

www.radio-alfa.com/tienda/

Versión 2017

(2)

(3)

 EQUIPOS DE ALIMENTACION

(Pág. 1-7)

 ANTENAS, SOPORTES y BASES MAGNETICAS

(Pág. 8-13)

 MEDIDORES ROE, WATIMETROS, ACOPLADORES

(Pág. 14-15)

 CARGAS FICTICIAS y CONMUTADORES

^{(Pág. 16)}

 AMPLIFICADORES DE POTENCIA RF

(Pág. 17-8)

 CONECTORES y TRANSICIONES

(Pág. 19-23)

 HERRAMIENTA CRIMPADORA

^{(Pág. 21)}

 LATIGUILLOS y COAXIALES

(Pág. 24-25)

 KIT MANOS LIBRES

(Pág. 26-29)

 MICRO-AURICULARES y MICRO-ALTAVOCES

(Pág. 30-33)

 COMUNICACIONES USO LIBRE (sin licencia)

^{(Pág. 34)}

 EMISORAS Y WT PROFESIONAL

^(Pág.35)

INDICE:

Date de alta en:

www.radio-alfa.com/tienda/

tendrás los precios actualizados, es muy fácil y

cómodo de usar

(4)

(5)

Fuentes de alimentación MODULARES

:

De tamaño reducido, resultan ideales para montaje en cuadros eléctricos y soluciones industriales en general.

Tamaño: 95x50x160 mm. (Solo 760 cc).

Peso: Aprox. 700 g

Tensión de entrada: 100 - 260 Vac 50 Hz Tensión de salida: 13,8 V cc,

 Fuentes de alimentación, por conmutación (sin transformador) de reducidas dimensiones y peso.

 Tensión de entrada:100 - 260 Vac 50 Hz, salida 13,8 Vcc.

 Caja de aluminio para una mejor disipación del calor

 Estabilidad tensión de salida: mejor del 1% - Rizado menor de 9 mVpp

 Protección cortocircuito: En caso de detectarse un cortocircuito se activa el LED “Warning”

 Protección por sobretensión: Con tensión de salida superior a 16 Vcc, se activa el LED “Warning”

 Dimensiones: 95 x 50 x 160 mm, peso según modelos 0,7 Kg

 Facilidad de montaje en sobremesa, panel vertical o invertido

 Puede ser instalada en cualquier panel o superficie.

 Acabado en caja de aluminio para una mejor disipación del calor

Equipos de Alimentación REFERENCIA 140.036

FP-305 5-6 Amp Con toma de mechero y

ventilador

REFERENCIA 140.037 FP-308 8 Amp

REFERENCIA 140.038 FP-310

10 Amp

(6)

Fuentes de alimentación CON INSTRUMENTOS

Dimensiones: 165 x 147 x 55 mm.

Peso: Según modelos 1,0 - 1,3 Kg (Incluye escuadras).

Tensión de entrada: 200-240 Vca, salida 13,8 Vcc

Estabilidad tensión de salida: mejor del 1% - Rizado menor de 9 mVpp.

Protección cortocircuito: La tensión se reduce a 0,1 Vcc y la corriente no supera los 0,4 Amp, activándose el LED “Warning”, al desaparecer el cortocircuito, la fuente retorna a su condición normal de funcionamiento.

Protección de sobrecarga: Igual que en cortocircuito

Protección por sobretensión: si la tensión de salida supera los 16 Vcc, la fuente se comporta de manera similar a lo anteriormente descrito

Protección de temperatura: En dos niveles

Equipos de Alimentación

REFERENCIA 141.033 FA-808M 8 Amp Tensión de salida ajustable entre 4 y 16 Vcc p.

REFERENCIA 140.032 FA-825Z 25 Amp

Tensión de salida ajustable entre 0 y 24 Vcc p. Corriente de salida máxima: 25 Amp - (22 Amp continuos),10 Amp a 24 Vcc

140.031 FA-825NF 25 Amp

Con oscilador de frecuencia variable, para evitar la generación de interferencias y ruidos en otros equipos.Corriente de salida maxi:

25 Amp - continua: 22 Amp.

Fuentes de alimentación SIN INSTRUMENTOS: Fuentes de alimentación, por conmutación (sin transformador) de tamaño y peso reducidos.

Dimensiones: 165 x 147 x 55 mm.

Peso: según modelos 1,0 - 1,3 Kg Incluye escuadras.

Tensión de entrada: 110/220-240 Vca, salida 13,8 Vcc

Estabilidad tensión de salida: Mejor del 1% - Rizado menor de 9 mVpp.

Protección cortocircuito: La tensión se reduce a 0,1 Vcc y la corriente no supera los 0,4 Amp, activándose el LED “Warning”, al desaparecer el cortocircuito, la fuente retorna a su condición normal de funcionamiento.

Protección de sobrecarga: Igual que en cortocircuito

Protección por sobretensión: Si la tensión de salida supera los 16 Vcc, la fuente se comporta de manera similar a lo anteriormente descrito

Protección de temperatura: En dos niveles REFERENCIA 140.033 FA-808 8 Amp REFERENCIA 140.034 FA-815 15 Amp REFERENCIA 140.035 FA-825 25 Amp REFERENCIA 140.030 FA-825BC 25 Amp

Con cargador de baterías para garantizar el funcionamiento de cualquier equipo en caso de corte de la energía eléctrica (batería opcional no incluida).Corriente de salida maxi: 25 Amp -continua: 22 Amp. Cargador de baterías: 15 Amp. intermitente o 4 Amp. Continuos.

(7)

Fuentes con Transformador

Equipos de Alimentación

Fuentes de alimentación LINEALES CON INSTRUMENTOS y SIN INSTRUMENTOS

REFERENCIA 141.004 EuroCB EPS 20/22 M Tensión de salida ajustable 9-15 Vcc.

Corriente 20 Amp.(22 A. máx.) con voltímetro, amperímetro y protecciones.

REFERENCIA 141.006 Syncron PS-1230 VU

Fuente 30 Amp. ajustable 9-15 Vcc, con protecciones, voltímetro y amperímetro.

Doble salida más toma de mechero.

Dimensiones: 300x130x310mm.

REFERENCIA 140.047 Syncron PS-1240

Tensión de salida 12-13,8 Vcc, corriente 40 Amp. (50 A pico) con ventilador automático y protecciones electrónicas de sobrecarga, sobretensión y cortocircuito, con toma de mechero

Dimensiones: 370x200x360 cm

REDUCTORES DE TENSION 24 A 12 V^:Esta nueva gama es perfecta por su alto rendimiento en tamaño reducido y facilidad de instalación y ESTANQUEIDAD IP-68

 Construcción en aleación de aluminio

 Tensión de entrada: 17-35 v. CC

 Tensión de salida: 12v. CC

 Intensidad de carga: 10, ó 20 A. según modelo.

 Protección intensidad pico: 20, ó 40 A. según modelo.

 Rizado: 80 mv

 Protección inversión de polaridad: Si. 100% constante.

 Protección cortocircuito: Si. 100% constante.

 Tasa de conversión eficiencia: > 93%

 Temperatura de trabajo: -40ºC / 85ºC

 Medidas reducidas: 7,5 x 7,5 x 3,2 cm

 Estanqueidad IP-68

142.008 RP-5 5 Amp 142.023 RP-10 10 Amp 142.025 RP-15 15 Amp 142.027 RP-20 20 Amp 142.034 RP-30 30 Amp También disponible, Ref. 142,011 :

 ZETAGI R-10

Reductor tensión 24-12 Vcc / 10 Amp

(8)

IMPORTANTE: Los onduladores de tensión no pueden ser considerados como “un electrodoméstico más”

En la mayoría de los casos, el usuario no considera los “picos de arranque” de motores y otros dispositivos con altos componentes de energía reactiva, no hay que olvidar que las compañías eléctricas en sus tarifas penalizan el consumo de esta energía (motores, tubos fluorescentes, etc.) Estos “picos de corriente”, aunque de muy breve duración (décimas de segundo que puede ser poco tiempo para un fusible convencional y que sin embargo es demasiado tiempo para un dispositivo electrónico realizado a base de semiconductores), pueden requerir una corriente cinco o diez veces superior a la nominal. Esto en el mejor de los casos, el ondulador lo interpreta como una sobrecarga y/o cortocircuito y se bloquea el ondulador, eso si el “cortocircuito” no provoca una avería equivalente a la destrucción total del ondulador. Por este motivo recordamos que los onduladores no tendrán ningún tipo de garantía por un uso inadecuado.

Equipos de Alimentación Onduladores de tensión

REFERENCIA 144.043 INV 400S-24V

Ondulador semisenoidal 400 W, entrada 24 Vcc, salida 230 Vca. protegido contra sobrecargas, exceso de temperatura, alta o baja tensión de alimentación.

REFERENCIA 144.002 MinWa MW-DA 300

Ondulador semisenoidal 300 W, entrada12 Vcc, salida 230 Vca. protegido contra sobrecargas, exceso de temperatura, alta o baja tensión de alimentación, suministrado con conexión de mechero (para pruebas con carga de hasta 60 Wca) y pinzas de cocodrilo.

REFERENCIA 144.045 ECB INV 600S-24V Ondulador semisenoidal 600 W, entrada 24 Vcc, salida 230 Vca. protegido contra sobrecargas, exceso de temperatura, alta o baja tensión de alimentación.

REFERENCIA 144.017 Drow G-24-300 Ondulador senoidal 300 W, entrada 24 Vcc, salida 230 Vca. protegido contra sobrecargas, exceso de temperatura, alta o baja tensión de alimentación, suministrado con pinzas de cocodrilo.

(9)

Equipos de Alimentación

Alimentadores varios

REFERENCIA 140.003 Alimentador

HST-295-0630

Entrada 100-240 Vca; 50- 60 Hz.; salida 6VDC, 3 Amp.

REFERENCIA 140.316 Cargador UMEC ENTRADA: 100-240V //

50/60Hz // 0.6A SALIDA: 15v-1.66mA 25W max

REFERNCIA 140.024 Alimentador

MinWa MW-7MU 10 GT Alimetador USB con salida para carga de dispositivos con conector USB estandard.

Entrada 100-240 Vac – 50/60 Hz; salida 5Vdc USB 1 Amp.

Incluye adaptadores de clavijas multi-formato para Europa, UK, USA, Australia y extremo oriente.

REFERENCIA 140.019 Alimentador

MinWa MW-2103 120 W, entrada 100-240 Vca, salidas 15, 16, 18, 19, 20, 22 ó 24 Vcc, intensidad máx.. 6 Amp, 6x2 jacks reversibles tipo NG,NAA, NE, NH, NAB, NJ (usados entre otros 0por algunos modelos de Compaq, Toshiba, Dell, HP, IBM, Gateway,Sharp, Acer y similares)

REFERENCIA 140.006 MinWa MW-9115 Alimentador estabilizado 1,5 Amp. Entrada 230 Vca - Salidas: 3.0, 4.5, 6.0, 7.5, 9.0 ó 12.0 Vcc, salida mediante

bornas - bananas

REFERENCIA 142.001 MinWa MW-197 Alimentador multi-tensión para el automóvil, entrada 12 Vcc (toma de mechero) Salida seleccionable entre 1,5 Vcc y 12 Vcc (800 mA) con 6 jacks de polaridad reversible REFERENCIA 140.317

Cargador AOEM 100-240V~50-60Hz 0.5A//12V-1A

REFERENCIA 140.007 Alimentador 220 a 12 v 2 Amp

(10)

Equipos de Alimentación

Cargadores Universales para baterías de Ni-Cd y Ni-Mh

REFERENCIA 170.109 MinWa MW-4798 Vca: 230V

Vcc: 12V

AA= 500/1.100 mAp AAA= 180/240 mAp

Cargador/descargador Automático DELTA-V ( hasta 4 bat. AA y AAA Ni-Cd y Ni-Mh ) Incluye conexión. Mechero

Vcc: 12V

Max Corriente de carga 800 mA Cargador/Descargador

Hasta 4 baterías Tipo AA/AAA/C/D REFERENCIA 170.114 MinWa MW-1270

Vca: 230V Vcc: 12V AA = 800/80 mA AAA = 300/30 mA Cargador/Descargador Hasta 4 baterías Tipo AA/AAA

Vcc: 12V AA= 1500/150 mA AAA= 600 /60 mA

Cargador Automático Hasta 4 baterías Tipo A/AAA/9v REFERENCIA 170.116 MinWa MW-7988

Vca: 230V Vcc: 12V AA =100/200 mA AAA = 80/55 mA 9 V = 15 mA

Cargador automático Hasta 8 baterías Tipo A/AAA/9V

Vcc: 12V

AA = Max de 3.000 mA AAA = Max. de 1.200 mA

Cargador. Automático rápido (hasta 4 Bat. AA y AAA Ni- Cd y Ni-Mh). Incluye conex. Mechero

(11)

Referencia Modelo Vca Vcc C.Carga Características

170.210 MW-6CB072 230 v 6 /7 v Max .720 mA

Conector tipo Jack y tipo pinzas de

cocodrilo Referencia Modelo Vca Vcc C.Carga Características

170.212 MW-6CPA 230 v 6 /7 v Max. 1000 mA

6 Jacks reversibles en polaridad.

Referencia Modelo vca Vcc C.Carga Características

170.222 MW-

MG120C260 230 v 12 /13,2v

Max 2.600 mA

6 Jacks reversibles en polaridad.

Referencia Modelo Vca. Vcc C.Carga Características 170.012 MinWa MW-

4698 230 v 4,8 v Max. 120 mA 6 Jacks reversibles en polaridad.

170.013 MinWa MW-

6698 230 v 6 v Max. 120 mA 6 Jacks reversibles en polaridad.

170.014 MinWa MW-

7698 230 v 7,2 v Max. 120 mA 6 Jacks reversibles en polaridad.

170.022 MinWa MW-

6298 230 v 6 v Max. 600 mA Temporizado 2h./ 6 Jacks reversibles 170.023 MinWa MW-

7298 230 v 7,2 v Max. 600 mA Temporizado 2h./ 6 Jacks reversibles 170.025 MinWa MW-

9298 230 v 9,6 v Max. 600 mA Temporizado 2h./ 6 Jacks reversibles 170.028 MinWa MW-

MDD84 230 v 7,2 v - Automático con circuito Delta-V 170.029 MinWa MW-

MD140V40 230 v 12 v - Automático con circuito Delta-V

Referencia Modelo Vca. Vcc. C.Carga Características

170.036 MinWa MW-

7988 12 v 4,8/6/7 ,2 Max.

1200 mA

Cargador/Descargador inteligente con sensor

Delta V.

Se suministra con:

Conector de mechero a conectores de batería

Clip conversor a pinzas de cocodrilo

Conector conversor desechable

Equipos de Alimentación

Cargadores de baterías de gel

plomo-ácido

Cargadores Multi-Jack para baterías de Ni-Cd y Ni-Mh

Cargadores

DC/DC para

baterías

Ni-Cd y Ni-Mh

(12)

Antenas BASE BIBANDA y TRIBANDA PiroStar

REFERENCIA 337.001

Antena Base PiroStar BIBANDA X-30 145/435 MHz.

Omnidireccional en fibra de vidrio. Altura 130 cm. y 3 radiales de 18 cm.Conector PL. Pot. Max. 150 W. Configuración:

½ onda (144 MHz); 2 x 5/8 (430 MHz); ganancia (dBi) de 3.0 (VHF) y 5.5 (UHF); resistencia al viento: 60m/seg. (216 Km/h.)

Peso de 850 grs. Herrajes incluidos para mástil de 30 a 62 mm.

Omnidireccional en fibra de vidrio (2 secciones). Altura 250 cm. y 3 radiales de 52 cm. Conector PL. Pot. Max. 200 W.

Configuración: 2x5/8 (144 MHz) y 4x5/8 (430 MHz); ganancia (dBi) de 6 (VHF) y 8 (UHF); resistencia al viento: 50m/seg. (180 Km/h.) Peso de 1,2 Kg. Herrajes incluidos para mástil de 30 a 62 mm.

Omnidireccional en fibra de vidrio (2 secciones). Altura 310 cm. y 3 radiales de 52 cm. Conector N. Pot. Max. 200 W. Configuración:

2x5/8 (144 MHz) y 5x5/8 (430 MHz); ganancia (dBi) de 6,5 (VHF) y 9 (UHF); resistencia al viento: 50m/seg. (180 Km/h.)

Peso de 1,5 Kg. Herrajes incluidos para mástil de 30 a 62 mm.

Omnidireccional en fibra de vidrio (3 secciones). Altura 520 cm. y 3 radiales de 52 cm. Conector N. Pot. Max. 350 W. Configuración:

3x5/8 (144 MHz) y 8x5/8 (430 MHz); ganancia (dBi) de 8,3 (VHF) y 11,7 (UHF); resistencia al viento: 40m/seg. (144 Km/h.) Peso de 2,1 Kg. Herrajes incluidos para mástil de 30 a 62 mm.

Antena Base PiroStar TRIBANDA X-2003 50/145/435 MHz.

Omnidireccional en fibra de vidrio (2 secciones). Altura 250 cm. y 3 radiales de 52 cm. Y 92 cm (50 MHz), conector PL.

Pot. Max. 150 W. Configuración: ½ onda (50 MHz), 2x5/8

(144 MHz) y 4x5/8 (430 MHz); ganancia (dBi) de 2,15 (50-52 MHz), 6,2 (144 MHz) y 8,4 (430 MHz); resistencia al viento: 50m/seg.

(180 Km/h.)

Peso de 1,2 Kg. Herrajes incluidos para mástil de 30 a 62 mm.

(13)

Antenas de Móvil VHF/UHF PiroStar

REFERENCIA 268.002 Antena PiroStar V-50 radiante de 58 cm. para

VHF/UHF de 1/4 onda, ajustable por corte.

Base PL con muelle y varilla cónica; Pot. Max.

250W

REFERNCIA 268.003 Antena PiroStar V- 130 radiante de 132 cm. para VHF 130/235

MHz de 5/8 de onda.

Base PL y varilla cónica; Pot. Max. 200

W. Gan. de 3,4 dB

REFERENCIA 268.005 Antena PiroStar V-150

radiante de 145 cm.

para VHF 144/146 MHz de 2 x 3/8 de onda.

Base PL y varilla cónica; Pot. Max. 200

W. Gan. de 4,1 dB

REFERENCIA 280.001 Antena PiroStar DB-38 Bibanda, radiante de acero de 38 cm. 145-

435 MHz. Conector PL. Pot. Max. 50 W.

Gan. 0 (VHF) y 2,15 (UHF) dBi

REFERENCIA 270.001 Antena PiroStar V-54 BMG con radiante de acero

¼ onda de 54 cm.

Ajustable por corte de 145 a 470 MHz. Base magnética de 70 mm.,

cable de 425 cm y Conector PL. Pot.

Max. 200 W. Gan. 0,6 dB (VHF) y 4,6 dB

(UHF) dBi REFERENCIA

280.002 Antena PiroStar DB-100 Bibanda, radiante de

acero conico de 90 cm. 145-435 MHz.

Conector PL. Pot.

Max. 200 W. Gan. 0,6 dB (VHF) y 4,6 dB

(UHF) dBi

(14)

Antenas de Móvil CB PiroStar

También disponibles todos los modelos en las marcas:

REFERENCIA 252.005 CB-145 Antena completa con base PL y

cable. Construcción en acero cónico, radiante de 143 cm y muelle en base . 250 Wpep para

CB 27 MHz.

REFERNCIA 252.006 Radiante de antena CB-145

REFERENCIA 252.003 CB-600 Antena completa con base PL y

cable. Construcción en acero cónico, radiante de 150 cm y muelle en base . 600 Wpep para

CB 27 MHz.

REFERNCIA 252.004 Radiante de antena CB-600 REFERENCIA 252.001 CB-1200

Antena completa con base PL y cable. Construcción en acero

cónico, radiante de 192 cm y muelle en base . 600 Wpep para

CB 27 MHz.

REFERNCIA 252.002 Radiante de antena CB1200

REFERENCIA 253.001 CBM-70 Antena CB/27 MHz. completa con

base magnética de 125 mm.

cable y conector. Radiante de 70 cm en acero cónico con

bobina de ajuste, pot.

Max.100W.

REFERNCIA 253.002 Radiante de antena CBM-70

(15)

Antenas PiroStar VHF ó UHF para portatiles/walkies

REFERENCIA 259.003 PiroStar V18/PL

Antena para portátil VHF, goma con conector PL-259 (180cm) REFERNCIA 260.031 PiroStar PS-DB44

Antena para portátil VHF, goma con conector BNC REFERENCIA 259.081 CAT-152

Antena para portátil VHF, goma con conector TNC REFERENCIA 260.001

Antena Flexible BIBANDA 144/430 MHz para portátil de 22 cm conector BNC

Antenas PiroStar BIBANDA VHF/UHF para portatiles/walkies

Antenas PiroStar TRIBANDA VHF y UHF para portatiles/walkies

También disponibles todos los modelos en las marcas:

y otras marcas

REFERENCIA 260.028 PiroStar DBW-TR

Antena telescópica de 8 secciones para portátiles Bibanda VHF/UHF (19-43 cm) con rótula y conector BNC.

REFERENCIA PiroStar NE-300

REFERENCIA 260.036 PiroStar DBW-42

REFERENCIA 260.002 PiroStar DBW-32 Antena PiroStar DBW-32 SMA (m) tribanda 144/432/1200 (45 mm)

(16)

Soportes de Antenas

También disponibles todos los accesorios, torres y mástiles en las marcas:

REFERENCIA 303.002 PiroStar KF-30R Base vierteaguas con doble articulación inoxidable

REFERENCIA 303.003 PiroStar KF-3R Base vierteaguas con doble articulación inoxidable.

cromada en negro.

BASES VIERTEAGUAS

REFERENCIA 306.003 PiroStar BM-90 Base de 90 mm. de diámetro. Incluye 4,5m cable con conector PL

REFERENCIA 306.002 PiroStar BM-150 Base de 150 mm. de diámetro. Incluye 4,5m cable con conector PL REFERENCIA

306.006 PiroStar BM-120 Base de 120 mm. de diámetro. Incluye cable de 4,5 mts.

Con conector PL

BASES MAGNETICAS

REFERENCIA 305.001 PiroStar BP-33 Base de antena con

doble articulación inoxidable cromada

para portones y maleteros.

REFERENCIA 305.005 PiroStar BM-199 Base de antena PL instalable en maleteros Inoxidable en color negro incluye cable de 4,3 mts.

y conector PL..

BASES DE PORTON y MALETERO

Pirostar FG-AC-58 base PL + 4.5m cable RG58

(17)

Soportes de Antenas

También disponibles todos los accesorios, torres y mástiles en las marcas:

REFERENCIA 302.002 PiroStar

T-301S Base de antena Palomilla /

CN

REFERENCIA 301.001 PiroStar T-301 Base de antena PL

metálica.

REFERENCIA 301.003 PiroStar

SO239PL Base de antena para conector PL

REFERNCIA 301.004 P. EMC- 8513MO Base de

antena para conector PL con

junta mejorada REFERENCIA

301.005 PiroStar Base de antena

PL / CN

Referencia 301.012 PiroStar

Base de antena para CB-1200 y

CB-600

BASES DE FIJACION EN CARROCERIAS

REFERENCIA 302.022 PiroStar KN-500

Base de antena en fibra sintética

con doble articulación y rosca de 1“ para

instalación en panel o pared.

BASES PARA NAUTICA &

CARAVANAS

REFERENCIA 301.010 PiroStar BB-37 Soporte metálico

en acero inoxidable de 370x70x70 mm.

REFERENCIA 304.030 PiroStar BB-100 Soporte metálico

en acero inoxidable de 70x45x90 mm.

para tubo máx. de 35 mm, útil para retrovisor, balcón..

SOPORTES DE FIJACION

“L”

(18)

Medidores ROE y WATIMETROS PiroStar

REFERENCIA 150.010 SX-20 Doble instrumento de agujas cruzadas, para HF y VHF (entre 1,8 y 200 MHz), Potencia 30-300 W, conectores PL.

Panel frontal retro- iluminable.

Medidor de ROE y vatímetro direccional con

instrumento de agujas cruzadas.

Dimensiones: 80x85x80mm

REFEREBCIA 150.011 SX-40 Doble instrumento de agujas cruzadas, para VHF y UHF (entre 140 y 525 MHz), Potencia 15-150 W, conectores PL.

Panel frontal retro-iluminable

REFERENCIA 150.040 CN-240 Para HF y VHF (entre 1,8 y 200 MHz)

Potencia a fondo de escala de 30W., 300W. (10 seg.

máx. para 600-3000W). Panel frontal retro-iluminable.

Medidor de ROE y vatímetro direccional con instrumento de agujas cruzadas de triple función; sin necesidad de calibración nos ofrece el valor de la potencia de salida, la potencia reflejada y

la relación de ondas estacionarias.

Dimensiones: 150x65x100mm REFERENCIA 150.041 CN-440

Para VHF y UHF (entre 140 y 525 MHz)

Potencia a fondo de escala de 30W, 300W.(10 seg.

máx.. para 600-3000W). Panel frontal retro-iluminable.

REFERENCIA 150.042 CN-640

Dotado de doble sensor, para HF, VHF y UHF (entre 1,8 y 525 MHz)

Potencia a fondo escala de 30W a 300W.(10 seg. Max.

para 600-3000W). Panel frontal retro-iluminable.

REFERENCIA 150.012 SX-200 Con instrumento de triple función, para HF y VHF (entre 1,8 y 160 MHz), Potencia a fondo escala de 5, 20, 200 ó 400 W, conectores PL. Panel frontal retro-iluminable.

Medidor de ROE y vatímetro direccional.

Dimensiones: 155x63x103mm

REFERENCIA 150.015 SX-201

Con instrumento de triple función, para HF y VHF (de 1,8 y 200 MHz). Potencia a fondo escala de 5, 20, 200 y 1.000 W, conectores PL. Panel frontal retro- iluminable.

REFERENCIA 150.013 SX-400

Con instrumento de triple función, para VHF y UHF (entre 140 y 525 MHz), Potencia a fondo escala de 5, 20, 200 ó 400 W,conectores PL, Panel frontal retro- iluminable.

REFERENCIA 150.016 SX-601 DOBLE INSTRUMENTO

Con instrumento de triple función, para HF y VHF (de 1,8 y 200 MHz) conectores PL y N para VHF /UHF (140/525 MHz). Potencia a fondo escala de 5, 20, 200 y 1.000 W. Panel frontal retro-iluminable.

(19)

Medidores ROE y WATIMETROS

REFERENCIA 150.037 Albrecht SWR-20

Medidor de ROE 1,7-30 MHz dimensiones: 85x55x60 mm

REFERENCIA 150.151 Zetagi 203W 3-200 MHz y vatímetro 10-100- 1000 W para CB-27 MHz. Dimensiones: 142x65x75 mm.

REFERENCIA 151.001 Syncron TWM-900 NLS vatímetro direccional y acoplador de antena integrados para la banda de 26 a 30Mhz. Pot.

máxima admisible 120 W.Dimensiones:60x165x100 mm

REFERENCIA 150.030 Zetagi TM-999 vatímetro direccional y acoplador de antena integrados para la banda de 26 a 30 MHz. Pot. máxima admisible 120 W.Dimensiones: 60x165x100

REFEREBCIA 151.042 Alan CTE K-350 1,5-144 MHz, acoplador impedancias antena 27 MHz, Modulación AM; desviación FM y Vatímetro 27 MHz 10-100 W,Dimensiones: 163x77x75 mm

REFERENCIA 153.020 Zetagi TM-535 medirdor roe, vatímetro, acoplador y conmutador de antenas para HF (1,5 - 30 MHz)

Acopladores de Impedancia

REFERENCIA 152.04 Syncron M-500 NLS Acoplador impedancias antena, banda de 26-28 MHz,Pot. Max pep = 500 W, dimensiones:

165x80x90 mm

REFERENCIA 152.003 Zetagi M-27 Acoplador impedancias antena, banda de 26-28 MHz,Pot. Max pep = 100 W, dimensiones:105x45x35 mm REFERENCIA 152.001 Euro-CB EM-110 Acoplador impedancias antena, banda de 26-28 MHz,Pot. Max pep = 100 W dimensiones: 85x55x60 mm.

REFERENCIA 151.011 Zetagi M-27 Acoplador impedancias antena, banda de 26-28 MHz,Pot. Max pep = 500 W dimensiones: 165x80x90 mm REFEREBCIA 152.015 Zetagi M-11-45 Acoplador impedancias antena, banda de 6-7 MHz y 26-28 MHz, Pot. Max pep =500 W, Dimensiones:

165x80x90 mm.

REFERENCIA 156.070 Zetagi HP-6 Reductor de potencia 25-30 MHz, en seis niveles, potencia máxima de entrada: 12 W AM/FM

(20)

Cargas Ficticias PiroStar

Conmutadores PiroStar

REFERENCIA 156.001 PiroStar DL-150 PL Hasta 1 GHz cc

Carga ficticia de pot. Admisible hasta 30 W continuos y 150 W de pico. Conectores PL ó N Dimensiones: 40x103 mm

REFERENCIA 156.002 PiroStar DL-150 N Hasta 3 GHz cc

Carga ficticia de pot. Admisible hasta 35 W continuos y 200 W de pico. Conectores PL ó N Dimensiones: 40x120 mm

REFERENCIA 156.003 PiroStar DL-200 PL Hasta 1 GHz cc

REFERENCIA 156.004 PiroStar DL-200 N Hasta 3 GHz cc

REFERENCIA 371.001 SW-2PL Conmutador PiroStar coaxial de 2 vías

Conectores PL-SO239 REFERENCIA 371.002 SW-2N Conmutador PiroStar coaxial de 2 vías; conectores N

REFERENCIA 371.003 SW-3PL Conmutador PiroStar coaxial de 2 vías

Conectores PL-SO239 REFERENCIA 371.004 SW-3N Conmutador PiroStar coaxial de 2 vías; conectores N

(21)

Amplificadores de 20 a 30 MHz

REFERENCIA 130.010 Syncron AL-150 Amplificador lineal de válvula de 26 a 30 MHz; 230 Vca., con ventilador incorporado.

 Potencia de entrada: 1-10 W AM / 1-20 W SSB

 Potencia de salida: 80-100 W AM/ 200 W SSB Dimensiones: 170x125x240 mm. Peso: 4,25 Kg.

Se recomienda sintonizar a máxima potencia de salida para la mayor duración de su válvula amplificadora

REFERENCIA 130.243 Zetagi B-2002 Amplificador lineal de transistores para estación base.

De 20 a 30 MHz; 230 Vca. / 50 Hz

 Potencia de salida: 600 W AM

 Instrumento potenciómetro

 Regulador de potencia

Dimensiones: 310x310x150 mm. Peso: 16 Kg.

REFERENCIA 130.241 Zetagi B-750 Amplificador de 20 a 30 MHz; 24-28 Vcc. /15-40 Amp.

 Potencia de salida: 70-600 W AM/ 140-1200 W SSB

Dimensiones: 360x160x110 mm. Peso: 4,16 Kg.

REFERENCIA 130.142 Zetagi B-150 Amplificador de 26 a 30 MHz; 11-14 Vcc. /8-10 Amp.

 Potencia de entrada: 0,5 a 5 W

 Potencia de salida: 60 a 100 W AM / 120 a 200 SSB

Dimensiones: 120x130x45 mm. Peso: 500 g.

REFERENCIA 130.145 Zetagi B-300P Amplificador de 20 a 30 MHz; 11-14 Vcc. /15-20 Amp.

 Potencia de salida: 70-200 W AM/ 140-400 W SSB

 Preamplificador de recepción de 25 dB.

REFERENCIA 130.242 Zetagi B-1200 Amplificador de 20 a 30 MHz; 24-28 Vcc. / 30-80 Amp.

 Potencia de salida: 150-1200 W AM/ 2000 W SSB

(22)

Amplificadores de VHF

REFERENCIA 131.021 MHR NB-30R

Amplificador VHF de 144 a 146 MHz; 13,8 Vcc./6 Amp

 Potencia de entrada: 0,5-5 W

 Potencia de salida: 30-40 W

 Preamplificador GAS-FET

Dimensiones: 120x130x44 mm. Aprox. Peso: 0,7 Kg. Aprox.

REFERENCIA 131.024 NHR NB-100R

Amplificador VHF de 144 a 146 MHz; 13,8 Vcc./20 Amp

 Potencia de entrada: 0,5-5 W

 Potencia de salida: 80-10 0 W regulable

 Preamplificador GAS-FET regulable

 Atenuador

Dimensiones: 120x160x44 mm. Aprox. Peso: 0,9 Kg. Aprox.

REFERENCIA 131.039 Zetagi LA 0545

Amplificador VHF de 140 a 146 MHz; 13,8 Vcc./8 Amp

 Potencia de entrada: 0,5- 3 W

 Potencia de salida: 45 W

 Dimensiones: 120x130x44 mm. Peso: 0,7 Kg.

Amplificadores de VHF/UHF

REFERENCIA 133.001 NHR NDB-30 Amplificador VHF/UHF de 144-146 y 430-440 MHz; con conmutación automática de banda . 13,8 Vcc./8 Amp

 Potencia de entrada: 0,5- 5 W

 Potencia de salida: 30 W

 Dimensiones: 120x130x44 mm. Aprox.Peso:0,7 Kg.

Aprox.

(23)

Conectores Coaxiales

Referencia Descripción

380.001 PL-259 soldar rc (5 mm, RG-58) (m)

380.002 PL-259 SOLDAR rc baquelita (5 mm, RG-58) (m) 380.003 PL-259 corto soldar rc teflón (5 mm, RG-58) (m) 380.004 PL-259 soldar baquelita rl (5 mm, RG-58) (m) largo 380.005 PL (m) RG-58 soldar vivo y crimpar malla alta cal 380.006 PL-259 rl largo teflón (5 mm, RG-58) (m)

380.007 PL-259 sin soldadura, tornillo (5 mm, RG-58) (m) 380.008 PL-259 crimpar (5 mm, RG-58) (m)

380.011 PL-259 baquelita Soldar (10,3 mm,RG-8, RG-213) (m) 380.012 PL-259 teflon Soldar (10,3 mm, RG-8, RG-213) (m) 380.013 PL-259, base antena radiante ¼

380.014 Adaptador UG-175 reductor (5 mm, RG-58) 380.015 SO-239, base 4 tornillos PFTE/nylon (h)

380.016 PL (H) SO-239, CHASIS 4 tornillos PTFE/PTFE (h) 380.022 SO 239 A, PL hembra aérea RG-58

381.001 BNC (m) crimpar RG-174 381.002 BNC (m) crimpar cable Flex 1-3 381.003 BNC (m) crimpar RG-59 381.004 BNC (m) crimpar RG 58 381.005 BNC (m) soldar RG 58

381.006 BNC (m) crimpar acodado RG-58 381.007 BNC (m) soldar / clamp RG-58

381.010 BNC (m) twist on, sin soldadura redondo 381.011 BNC (m) crimpar RG-6

381.020 BNC (m) crimpar RG-213 381.021 BNC (m) soldar / clamp RG-213 381.025 BNC (m) con brida (Conexión a tornillo) 381.030 BNC (m) terminal de línea, 50 ohms, 1/2 W, 1%

381.031 BNC (h) Terminal de línea 50 ohm 1w 381.032 Empalme aéreo para RG-58

381.040 BNC (h) para chasis tuerca 381.041 BNC (h) chasis 4 tornillos 381.043 BNC (h) crimpar para RG- 58 381.044 BNC (h) aérea soldar / clamp RG-58 381.045 BNC (h) twist on para RG-58 381.046 Conector BNC (h) crimpar RG-174

Serie UHF-PL

Serie BNC

(24)

Conectores Coaxiales

382.001 N (m) soldar / clamp RG-58 (UG-536B) 382.002 N (m) crimpar RG-58

382.003 N (m) corto HX NM-12 Standard p/cable de 1/2 " (16) 382.004 N (m) LMR-400 alta calidad intemperie

382.008 N (m) largo PTFE/silicona p/cable cellflex 1/2 FT4 382.009 N (m) crimpar para cable LMR- 400/ RG-213 estándar 382.010 N (h) aérea soldar / clamp RG-58

382.011 N (h) aérea crimpar RG-58 382.012 N (h) aérea soldar / clamp RG-213 382.013 N (h) aérea crimpar RG-213

382.014 N (m) para RG-8-y LMR-400 (malla rosca) 382.016 N (h) chasis 2 tornillos soldar

382.017 N (h) chasis 4 tornillos crimpar RG-58 382.019 Conector N (h) alta calidad para cable 1/2"

382.021 Conector N (h) alta calidad para cable 1/2"(ANDREW) 382.022 Conector N (m) para cable PS-7/8

Serie N

385.001 SMA (h) crimpar RG-58 "HQ vivo en oro"

385.002 SMA (h) largo crimpar RG-58 385.003 SMA (m) para RG-58 crimpar 385.004 SMA (m) crimpar RG-174 385.007 SMA (h) para RG-174 crimpar 385.008 SMA (h) chasis para RG-174 crimpar

385.009 SMA (h) crimp polaridad invertida H-155 RG223 LMR2 385.027 SMA (m) polaridad invertida RG-58 crimpar

385.028 SMA (m) polaridad invertida, RG-174 crimpar 385.029 SMA (h) polaridad invertida RG-58 crimpar 385.030 SMA (h) polaridad invertida RG-174

Serie SMA

383.001 TNC (m) crimpar RG-58 383.002 TNC (m) soldar / clamp RG-58 383.004 TNC h chasis crimpar RG-58 383.005 TNC h aérea crimpar RG-58 383.006 TNC (h) chasis soldar tornillo 383.007 TNC (m) crimpar RG-213

Serie TNC

(25)

Referencia Descripción 387.002 FME (h) crimpar p/RG-58

387.003 FME (h) crimpar RG-174 387.004 FME (m) crimpar RG-174 387.005 FME (m) crimpar RG-58

386.001 Mini-UHF (m) crimpar RG-58 386.002 Mini-UHF (m) crimpar RG-174 386.003 Mini-UHF (h) aérea crimpar RG-58

379.001 Conector 1.6/5.6 Siemens Macho para FLEX5 379.002 Conector 1.6/5.6 Siemens hembra para FLEX5

SIEMENS para FLEX-5

Conectores Coaxiales

Serie Mini-UHF

Serie FME

394.001

Crimpadora para cables coaxiales RG-58, 59, 62, 174 y otros diámetros

similares.

394.002

Crimpadora para cables coaxiales RG-8, RG-11 y RG-213 y otros diámetros

similares.

CRIMPADORAS

Crimpadoras

(26)

Referencia Descripción 387.001 FME doble macho (transición)

385.006 SMA (h) SMA (h) chasis

385.031 SMA (m) / SMA (h) polaridad invertida

384.003 SMB (h) para RG-58

382.020 N doble hembra (transición) adaptador 382.025 N en T 3 hembras

382.026 N en T 2 h/ 1m

389.091 Adaptador TNC (m) / N (h) polaridad invertida 389.092 Adaptador TNC (H) / N (h) polaridad invertida 387.011 Adaptador N (h) / SMA (m) de alta calidad

381.050 BNC doble hembra (transición) 381.051 BNC doble macho (transición) 381.060 BNC (m-h) acodado

Transiciones Coaxiales

380.028 Prolongador PL m/h con toma de tierra- TRANSICIÓN 380.030 PL-258 doble hembra corto-transición

380.031 PL-258 doble hembra largo-transición

380.032 PL-258, doble hembra con toma de tierra-transición 380.041 PL-258 doble macho-transición adaptador

380.050 M-358, triple PL hembra (T)

Serie UHF-PL

Serie BNC

Serie N

Serie SMA

Serie SMB

Serie FME

(27)

Adaptadores / Transiciones de Conectores coaxiales

389.001 Adaptador PL (m) / BNC (h) 389.029 Adaptador PL (h) / TNC (h) 389.002 Adaptador PL (h) / BNC (m) 389.031 Adaptador PL (m) a PL (m) transición 389.003 Adaptador PL (m) / N (h) 389.032 Adaptador BNC en T 2 hembra 1

macho 389.004 Adaptador PL (h) / N (m) 389.034 BNC en T 3 hembras 389.005 Adaptador PL (m) / TNC (h) 389.035 Adaptador PL (h) / SMA (h) 389.006 Adaptador PL (h) / TNC (m) 389.036 Adaptador PL (h) / SMA (m) 389.007 Adaptador PL (m) / F (h) 389.037 Adaptador SMA (m) / TNC (h) 389.008 Adaptador PL (h) / N (m) plata 389.038 Adaptador BNC (h) / SMA (m) 389.009 Adaptador PL (h) / RCA (m) 389.039 Adaptador BNC (h) / SMA (h) 389.010 Adaptador PL (m) / RCA (h) 389.040 Adaptador BNC (m) / FME (m) 389.011 Adaptador N (h) / PL (h) 389.041 Adaptador FME (m) / TNC (m) 389.013 Adaptador N (m) / SMA (h) 389.042 Adaptador FME (m) / mini UHF (m) 389.014 Adaptador PL (h)/ PL (h) 389.043 Adaptador FME (m) / MCX (m) 389.015 Adaptador BNC (h) / PL (h) 389.044 Adaptador Mini UHF (m) / PL (h) 389.016 Adaptador BNC (m) / N (m) 389.045 Adaptador FME (m) / N (m) 389.017 Adaptador BNC (h) / Mini UHF (m) 389.046 Adaptador FME (m) / PL (m) 389.018 Adaptador BNC (m) / SMA (h) 389.047 Adaptador FME (m) / SMA (m) 389.019 Adaptador BNC (h) / rosca HX-260, TK-

250, PMR446, 389.048 Adaptador FME (m) / SMA (h) 389.020 Adaptador BNC (h) / N (m) 389.049 Adaptador BNC hembra a RCA macho 389.021 Adaptador BNC (m) / N (h) 389.050 Adaptador BNC (m) a F (h) 389.022 Adaptador BNC (m) / TNC (h) 389.051 Adaptador SMA (h) a N (h) 389.023 Adaptador BNC (h) / TNC (m) 389.052 Adaptador TV (h) a BNC (m) 389.024 Adaptador BNC (m) / RCA (h) 389.099 Adaptador SMA (hrp) / TNC (h) 389.025 Adaptador BNC (h) a F (m) 387.011 Adaptador N (h) / SMA (m) de alta

calidad. Mod. PS

389.026 Adaptador PL (h) a JACK (m) mono 3,5 389.091 Adaptador TNC (m) / N (h) polaridad invertida

389.028 Adaptador BNC (h) / N (h) 389.092 Adaptador TNC (H) / N (h) polaridad invertida

(28)

Latiguillos de Conectores coaxiales

Referencia Descripción

312.000 Cable RG-58 de 4 mts.

312.001 Cable antena CCN con PL-259 312.002 Latiguillo 4 Mts. de Cable RG-58 312.003 Cable RG-58 de 4 mts. y conector CN

312.005 Cable de antena conector N 3/8 de base palomilla

312.006 Latiguillo 75 ohm. 1.6/5.6 (m) a BNC (m) de 2 mts.

312.007 Latiguillo Cable Flex5 1,5m. 1.6/5.6 (m) siemens

312.008 Latiguillo conexión FME para antena teléfono móvil

312.009 Latiguillo PiroStar conexión SMA (m) N (m) 3 mts 312.010 Latiguillo 50 cm cable RG-58 con 2 PL-259 m 312.011 Latiguillo 50 cm con 2 BNC (m)

312.012 Latiguillo 50 cm con PL (m) + BNC (m)

312.015 Sirio Latiguillo N-Macho a SMA Macho 5m CO100/58 384.010 SMB (h)/SMB (h) con 50 cm RG-174

385.005 SMA (m) / SMA (m) con latiguillo de 50 cm RG-174 387.006 FME (m) con 50 cm RG-174

389.012 Latiguillo PiroStar adaptador N(h)-SMA(m) 30 cm

389.090 Adaptador SSMT / SMA (h) con latiguillo de 50 cm

(29)

CABLES COAXIALES

375.007 Coaxial PS-7/8”

Conductor central hueco de cobre 9,5000 mm. recubierto de polietileno de

espuma, conductor externo de cobre corrugado y cubierta exterior en polietileno negro. Diámetro exterior:

27,99mm. Impedancia de 50 Ohm.

Atenuación a 1Ghz: 3,9dB / 100 mts.

Peso: 0,45 Kg. / mts. Resistencia de aislamiento: 100000 Mohms / km

375.005 Coaxial PS-1/2”R

Conductor central bimetálico de aluminio con revestimiento de cobre, recubierto de polietileno de espuma, conductor externo de cobre corrugado

y cubierta exterior en polietileno negro. Diámetro exterior: 16,00mm. Impedancia de 50 Ohm.

Atenuación a 1Ghz: 7,2 dB / 100 mts.

375.008 Coaxial PS-

600

Conductor central Bimetálico de aluminio con revestimiento de cobre 4,47 mm. recubierto de polietileno de espuma, conductor externo de cinta de

aluminio recubierto por trenzado de cobre estañado y cubierta exterior en

polietileno negro. Diámetro exterior:

14,99mm. Impedancia de 50 Ohm.

Atenuación a 1 Ghz: 8,8 dB / 100 mts.

375.004 Coaxial PS-400

Conductor central Bimetálico de aluminio con revestimiento de cobre 2,74 mm. recubierto de polietileno de espuma, conductor externo de cinta

de aluminio recubierto por trenzado de cobre estañado y cubierta exterior en polietileno negro.

Diámetro exterior: 10,16mm.

Impedancia de 50 Ohm. Atenuación a 1Ghz: 12,8 dB / 100 mts.

375.006 Coaxial PS-

1/2F Flexible

Conductor central bimetálico de aluminio con revestimiento de cobre, recubierto de polietileno de espuma, conductor externo de cobre corrugado y cubierta exterior en polietileno negro.

Impedancia de 50 Ohm. Atenuación a 1Ghz: 11,1 dB / 100 mts.

375.009 Coaxial PS-240

Conductor central de alambre de cobre 1,42 mm.

recubierto de polietileno de espuma, conductor externo de cinta de aluminio recubierto por trenzado de cobre estañado y cubierta exterior polietileno negro. Diámetro exterior: 6,100mm.

Impedancia de 50 Ohm. Atenuación a 1 Ghz: 25,1 dB / 100 mts.

375.026 Coaxial RG-

214-U

Conductor central de 7 hilos de cobre 0,75 mm. Chapado en plata y recubierto de polietileno sólido de baja

densidad, conductor externo de doble trenza de cobre chapada en plata y

cubierta exterior polietileno negro.

Impedancia de 50 Ohm. Atenuación a 1 Ghz: 24,2 dB / 100 mts. Muy bajo PIM3 debido a su doble malla de plata

375.000 Coaxial RG-213-U

MIL

Conductor central de 7 hilos de cobre 0,75 mm.

recubierto de polietileno de espuma, conductor externo trenzado de cobre, cubierta exterior polietileno negro. Diámetro exterior: 10,3mm.

Impedancia de 50 Ohm. Atenuación a 1 Ghz: 28,7 dB / 100 mts.

375.018 Coaxial RG-

223-U

Conductor central de 1 hilo de plata 0,90 mm. recubierto de polietileno sólido de baja densidad, conductor externo de doble trenza de cobre chapada en plata y cubierta exterior en polietileno negro. Diámetro exterior:

5,33mm.Impedancia de 50 Ohm.

Atenuación a 1 Ghz: 43,9 dB / 100 mts.

Muy bajo PIM3 debido a su doble malla de plata. Especial para latiguillos de

corta distancia.

375.016 Coaxial RG-58 AU

Conductor central de hilos de cobre recubierto de polietileno sólido de baja densidad, conductor externo de trenza de cobre chapada y cubierta exterior en polietileno negro. Diámetro exterior:

4,95mm. Impedancia de 50 Ohm. Atenuación a 1 Ghz: 58,0 dB / 100 mts.

(30)

Solución modular y configurable según las necesidades de cada usuario utilizando sus diferentes elementos según cada caso. Recomendado para emisoras móviles de banda ciudadana CB y profesional PMR

183.005

Unidad central AV-MF8 del sistema manos libres con conexiones para los diferentes elementos. Incluye cable de alimentación y cable de conexión a emisora

183.006 Unidad AV-CK para caja de conexiones AV-MF8. Con pulsador PTT, cambio de canales y botón bloqueo PTT. Valido para emisoras CB

183.008

Unidad AV-CKm profesional para caja de conexiones AV-MF8. Con pulsador PTT, cambio de canales , botón bloqueo PTT, micrófono incorporado; posibilidad de conmutación de micro exterior o interior.

Diferentes combinaciones para Yaesu, Kenwood, Icom. Y otras marcas según pinado del conector. Para emisoras PMR

183.007 PiroStar AV-M1 Micro de flexo ganso con cable de 3 mts. y Jack de 2,5 mm.

183.074 PiroStar Cable adaptador de conexión RJ-45 P/PS a unidad AV-MF8 con pinado estándar para transceptores transceptores KENWOOD

183.011 PiroStar Pulsador profesional PTT de pedal.

184.053 PiroStar A-PTT/RJ9, pulsador PTT auxiliar con velcro de fijación y 3 m de cable ;sin conector .

SISTEMA MANOS LIBRES MODULAR PiroStar AV-MF8

(31)

SISTEMA MANOS LIBRES MODULAR PiroStar AV-MF8

DATOS TECNICOS

(32)

DATOS TECNICOS

SISTEMA MANOS LIBRES MODULAR PiroStar AV-MF8

(33)

MICROAURICULARES

Referencia Conector Características

184.002 2C5

PiroStar AM-20 T-VOX 2C5, micrófono-auricular de presilla para Topcom TT-5400, TT-9500 sin PTT. Valido solo en modo manos libres. Conector ”2C5” Jack 2,5 mm. De 3 contactos.

184.006 S PiroStar AM-20 S, micrófono-auricular de presilla con conector ”S”

184.007 Y PiroStar AM-20 Y, micrófono-auricular de presilla con conector ”Y”

184.008 S AM-20 S - Shark 200 SS, micrófono-auricular con conector

”Y”

184.009 S AM-20 S - Shark-JDI JD-130X Tipo AM-20

de presilla

Tipo AM-23

de gancho Referencia Conector Características

184.012 K Topcom HSPT-110 micrófono-auricular abierto c. negro tipo AM-23

184.015 K micrófono-auricular abierto color negro tipo AM-23 184.024 2L5 micrófono-auricular abierto color negro tipo AM-23

184.033 S PiroStar AM-24 S, micrófono-auricular de lobular cerrado 184.034 Y PiroStar AM-24 Y, micrófono-auricular de lobular cerrado Tipo AM-24

184.095 K PiroStar AM-24 K, micrófono-auricular de lobular cerrado con micrófono flexo

184.096 M4 PiroStar AM-24 M4, micrófono-auricular de lobular cerrado con micrófono flexo

184.097 S PiroStar AM-24 S, micrófono-auricular de lobular cerrado con micrófono flexo

Tipo AM-27

(34)

184.058 K Tipo PiroStar AM-30 K, micrófono-auricular color negro de tubo acústico transparente.

184.061 2L5 PiroStar AM-30 2L5, micrófono-auricular color beige de tubo acústico transparente.

184.063 S PiroStar AM-30 S, micrófono-auricular color beige de tubo acústico transparente.

184.064 Y PiroStar AM-30 Y, micrófono-auricular color beige de tubo acústico transparente.

184.086 2L5 Tipo PiroStar AM-30 2L5, micrófono-auricular color negro de tubo acústico transparente.

Tipo AM-30

Con tubo acústico transparente. Convencional seguridad y zonas con ruido

184.065 2C5 PiroStar AM-31 2C5, micrófono-auricular color negro integrado en el oído externo.

184.066 2L5 PiroStar AM-31 2L5, micrófono-auricular color negro integrado en el oído externo.

184.067 K PiroStar AM-31 K, micrófono-auricular color negro integrado en el oído externo.

184.068 S PiroStar AM-31 S, micrófono-auricular color negro integrado en el oído externo.

184.069 Y PiroStar AM-31 Y, micrófono-auricular color negro integrado en el oído externo.

Tipo AM-31

Mejorado para zonas de seguridad y ruido ambiental

MICROAURICULARES

184.071 M4

PiroStar AM-40 M4, micrófono-auricular color negro de tubo acústico transparente y pulsador PTT reforzado y discreto de bocamanga.

Tipo AM-40

Especial SEGURIDAD

(35)

184.041 Y PiroStar L-75 Y, laringófono con doble PTT y auricular de presilla 184.042 S PiroStar L-75 S, laringófono con doble PTT y auricular de presilla 184.044 2C5 PiroStar L-75 2C5, laringófono con doble PTT y auricular de

presilla

184.045 2L5 PiroStar L-75 2L5, laringófono con doble PTT y auricular de presilla

184.047 S JCK Best 75 S, laringófono con doble PTT y auricular de presilla Capaz de captar nuestra voz sin necesidad de micrófono mediante la vibración de nuestra cuerdas vocales. Adecuados para zonas de máximo ruido ambiente.

184.036 - Tipo PiroStar AM-23 micrófono-auricular color negro Mod. MA 27-M VOX-PTT para Midland G-18 (cumple estanquidad IP-67) 184.040 - JCK Best 35, micrófono de laringe, sin PTT, Jack 3.5 mm 184.054 - PiroStar HDT-712 VOX, S-M diadema

184.154 K Micro-auricular de diadema con PTT fijación por velcro y conector K

También tenemos los originales más comunes de las primeras marcas: MOTOROLA – KENWOOD – VERTEX – YAESU, etc.

MICROAURICULARES

LARINGÓFONOS

181.025 K Micrófono-altavoz para portátil Kenwood con salida a auricular exterior

181.027 M Micrófono-altavoz PiroStar U-120 M con control de volumen 181.041 M Micrófono-altavoz robusto F-16 M para Motorola

181.043 - Micrófono-altavoz original MA 25M para G-18 ( cumple IP-67).

181.049 M4 Micrófono-altavoz PiroStar MA-38 M4, para Motorola

181.051 M4 Micrófono-altavoz PiroStar MA-9052 M4 para Motorola altavoz 40 mm

181.053 M4 Micrófono-altavoz ROBUSTO PiroStar MA-44 M4 para Motorola

MICRO-ALTAVOCES

(36)

TIPO de CONECTOR DESCRIPCION

2C5 Conector Jack de 2,5 mm. y 3 contactos. Para MIDLAND 777, TOPCOM 5400 y 9500

S Conector doble Jack de 2,5 mm. y 3,5 mm.; separación de 10 mm. ; 3 contactos, salida de cable en línea. Para YAESU (antiguos), STANDARD, Rexon, ADI, MAXON SL-55, MIDLAND Alan 42, Atlantic, Camp446, G-5, 6, 7, 8, 9, 12, HP-06, 70, 108, 408, 450, M-99, Pacific.

K Conector doble Jack de 2,5 mm. y 3,5 mm. Para KENWOOD, TOPCOM PT-1016, MIDLAND G11, 14, CT-790, 210, 410, CT-32 y similares

2L5 Conector Jack de 2,5 mm. Y 3 contactos para MOTOROLA PMR- 446, series T-5422, 5522, 5532, XTL-446, T-50, T-60, T-80, T-80 Extreme; HYT TC-320.

M Conector doble Jack de 2,5 mm. y 3,5 mm.; separación de 8 mm.

Para MOTOROLA CP-040, GP-300, HYT, Topcom PT-1116

M4 Conector multipin para MOTOROLA GP-320, 328, 340, PTX-760

Y Conector Jack de 3,5 mm. Y 4 contactos para YAESU Actual

Tabla de EQUIVALENCIA de CONECTORES

(37)

COMUNICACIONES USO LIBRE

REFERENCIA 112.003

G10 TRANSCEPTOR PMR446.

Transceptor de UHF de 16 canales 8 fijos y 8

programables, 51 tonos CTCSS y 83 códigos DCS.

Midland G10 es programable a través del software de programación PRG10 opcional.

Suministrado con batería, cargador y Manual de instrucciones

REFERENCIA 112.013

Kenwood TK-3501E portátil de uso libre PMR446 de 16 canales pre-programados con las 8 frecuencias UK PMR446 Formatos de señalización QT/DQT

Fabricado según

especificación US MIL-STD de

"robustez industrial"

Suministrado con cargador KSC-35S, Batería Li-Ion KNB- 63L, Clip cinturón y Manual de instrucciones (Inglés).

REFERENCIA 100.045

President Taylor III ASC - 40 canales AM / FM

- Selector de canales conmutador - Ajuste volumen y on/off

- Squelch manual y ASC - indicación digital del canal - Filtro ANL (integrado)

- Conmutador de modo AM / FM - Toma HP externa

REFERENCIA100.036

MIDLAND ALAN 100 PLUS B -Radio AM/FM, 4W

-Canales de emergencia 9-19 -Display canales

-Pulsadores Up-Down -Squelch

-LED de Tx/Rx

-Toma para altavoz externo

-Conector micrófono 4 pin (Alan 100 Plus B) Suministrado con unidad radio, micrófono, soporte de montaje y tornillos de fijación

EMISORAS Walkie Talkie

Y muchos modelos más….

(38)

EMISORAS Y WT PROFESIONAL REFERENCIA 111.012

Kenwood TK-3000 UHF -16 canales

-4 W potencia de salida -Función VOX Interna con 10 niveles

-Señalización QT/DQT -Scan prioritario -IP-54 y MIL-STD 810 C/D/E/F/G

Suministrado con antena KRA-27M, Batería Li-Ion KNB-63L y cargador rápido KSC-35SE

REFERENCIA 111.025

Portatil Motorola DP4801 VHF -1000 Canales

-5 Botones programables -Señalización 5 Tonos - GPS integrado y Bluetooth -Audio inteligente

-IP57

-IP Site Connect -Opciones de privacidad -Capacidad VOX

Suministrado Portátil con antena, batería, cargador unitario IMPRES y clip de cinturón.

REFERENCIA 110.018

Motorola DM4601 VHF Radio Móvil Digital -Número de Canales: 1000

-IP54

-GPS y Bluetooth - Altavoz de 3W

-4 botones programables

-PTT ID. Identificación de llamada -5 Tonos analógico

-Posibilidad de VOX

-IP Site Connect y Capacity Plus

REFERENCIA110.007

Kenwood TK-7302 VHF + KMC-30 -16 canales

-Potencia de salida 25W -Modo Emergencia

-Señalización DTMF,QT y DQT

-PTT ID y Número de Serie Electrónico -Señalización MDC-1200 (requiere licencia) -Conector D-Sub Interfase

-Requiere Micrófono opcional

EMISORAS Walkie Talkie

Y muchos modelos más….

(39)

(40)
