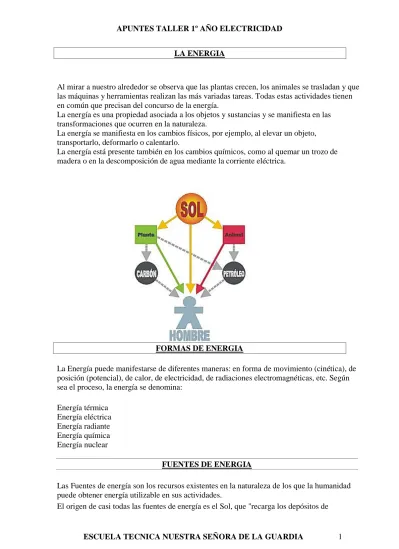

LA ENERGIA
FORMAS DE ENERGIA
La Energía puede manifestarse de diferentes maneras: en forma de movimiento (cinética), de posición (potencial), de calor, de electricidad, de radiaciones electromagnéticas, etc. Según sea el proceso, la energía se denomina:
Energía térmica Energía eléctrica Energía radiante Energía química Energía nuclear
FUENTES DE ENERGIA
Las Fuentes de energía son los recursos existentes en la naturaleza de los que la humanidad puede obtener energía utilizable en sus actividades.
El origen de casi todas las fuentes de energía es el Sol, que "recarga los depósitos de
Al mirar a nuestro alrededor se observa que las plantas crecen, los animales se trasladan y que las máquinas y herramientas realizan las más variadas tareas. Todas estas actividades tienen en común que precisan del concurso de la energía.
La energía es una propiedad asociada a los objetos y sustancias y se manifiesta en las transformaciones que ocurren en la naturaleza.
La energía se manifiesta en los cambios físicos, por ejemplo, al elevar un objeto, transportarlo, deformarlo o calentarlo.
La energía está presente también en los cambios químicos, como al quemar un trozo de madera o en la descomposición de agua mediante la corriente eléctrica.
energía". Las fuentes de energía se clasifican en dos grandes grupos: renovables y no renovables; según sean recursos "ilimitados" o "limitados".
FUENTES DE ENERGIA RENOVABLES
Las Fuentes de energía renovables son aquellas que, tras ser utilizadas, se pueden regenerar de manera natural o artificial. Algunas de estas fuentes renovables están sometidas a ciclos que se mantienen de forma más o menos constante en la naturaleza.
Existen varias fuentes de energía renovables, como son:
Energía mareomotriz (mareas) Energía hidráulica (embalses) Energía eólica (viento) Energía solar (Sol)
Energía de la biomasa (vegetación)
FUENTES DE ENERGIA NO RENOVABLES
Las Fuentes de energía no renovables son aquellas que se encuentran de forma limitada en el planeta y cuya velocidad de consumo es mayor que la de su regeneración.
Existen varias fuentes de energía no renovables, como son:
Los combustibles fósiles (carbón, petróleo y gas natural) La energía nuclear (fisión y fusión nuclear)
¿ QUE ES LA ELECTRICIDAD?
En nuestras casas, la electricidad permite que funcionen las lamparitas eléctricas, la televisión, la tostadora y muchas otras cosas. Es muy difícil imaginar nuestra vida sin ella.
Ahora bien, nos damos cuenta de qué es lo que podemos hacer con ella pero, ¿qué es la electricidad?.
La electricidad es una forma de energía. Energía es poder... el poder de hacer, de hacer por ejemplo que las cosas se muevan y de hacer que las cosas funcionen.
Para entender qué es la electricidad debemos comenzar con los átomos. Los átomos son pequeñas partículas que son muy difíciles de ver, y son los elementos con los que está hecho todo a nuestro alrededor.
Un átomo está compuesto por protones, electrones y neutrones. El centro de un átomo, al cual se llama “núcleo”, tiene al menos un protón.
Alrededor del núcleo viajan los electrones (en igual cantidad que los protones) a gran velocidad.
Los protones y electrones tienen una propiedad llamada carga, la de los protones es de signo positivo y la de los electrones es de signo negativo. Los neutrones no tienen carga.
Los protones y electrones se atraen entre sí porque tienen cargas de distinto signo. En cambio las partículas que tienen cargas del mismo signo se repelen.
La fuerza que actúa entre ellos es la fuerza eléctrica.
LA CORRIENTE ELECTRICA
Lo que conocemos como corriente eléctrica no es otra cosa que la circulación de cargas o electrones a través de un circuito eléctrico cerrado, que se mueven siempre del polo negativo al polo positivo de la fuente de suministro de fuerza electromotriz (FEM).
Quizás hayamos oído hablar o leído en algún texto que el sentido convencional de circulación de la corriente eléctrica por un circuito es a la inversa, o sea, del polo positivo al negativo de la fuente de FEM. Ese planteamiento tiene su origen en razones históricas y no a cuestiones de la física y se debió a que en la época en que se formuló la teoría que trataba de explicar cómo fluía la corriente eléctrica por los metales, los físicos desconocían la existencia de los electrones o cargas negativas.
Al descubrirse los electrones como parte integrante de los átomos y principal componente de las cargas eléctricas, se descubrió también que las cargas eléctricas que proporciona una fuente de FEM (Fuerza Electromotriz), se mueven del signo negativo (–) hacia el positivo (+), de acuerdo con la ley física de que "cargas distintas se atraen y cargas iguales se rechazan". Debido al desconocimiento en aquellos momentos de la existencia de los electrones, la comunidad científica acordó que, convencionalmente, la corriente eléctrica se movía del polo positivo al negativo, de la misma forma que hubieran podido acordar lo contrario, como realmente ocurre.
No obstante en la práctica, ese “error histórico” no influye para nada en lo que al estudio de la corriente eléctrica se refiere.
REQUISITOS PARA QUE CIRCULE LA CORRIENTE ELÉCTRICA
En un circuito eléctrico cerrado la. corriente circula siempre del polo. negativo al polo positivo de la. fuente de fuerza electromotriz. (FEM),
Para que una corriente eléctrica circule por un circuito es necesario que se disponga de tres factores fundamentales:
1. Fuente de fuerza electromotriz (FEM). 2. Conductor. 3. Carga o resistencia conectada al circuito. 4. Sentido de circulación de la corriente eléctrica.
Una fuente de fuerza electromotriz (FEM) como, por ejemplo, una batería, un generador o cualquier otro dispositivo capaz de bombear o poner en movimiento las cargas eléctricas negativas cuando se cierre el circuito eléctrico.
Un camino que permita a los electrones fluir, ininterrumpidamente, desde el polo negativo de la fuente de suministro de energía eléctrica hasta el polo positivo de la propia fuente. En la
práctica ese camino lo constituye el conductor o cable metálico, generalmente de cobre.
Una carga o consumidor conectada al circuito que ofrezca resistencia al paso de la corriente eléctrica. Se entiende como carga cualquier dispositivo que para funcionar consuma energía eléctrica como, por ejemplo, una bombilla o lámpara para alumbrado, el motor de cualquier equipo, una resistencia que produzca calor (calefacción, cocina, secador de pelo, etc.), un televisor o cualquier otro equipo electrodoméstico o industrial que funcione con corriente eléctrica.
Cuando las cargas eléctricas circulan normalmente por un circuito, sin encontrar en su camino nada que interrumpa el libre flujo de los electrones, decimos que estamos ante un “circuito eléctrico cerrado”. Si, por el contrario, la circulación de la corriente de electrones se interrumpe por cualquier motivo y la carga conectada deja de recibir corriente, estaremos ante un “circuito eléctrico abierto”. Por norma general todos los circuitos eléctricos se pueden abrir o cerrar a voluntad utilizando un interruptor que se instala en el camino de la corriente eléctrica en el propio circuito con la finalidad de impedir su paso cuando se acciona manual, eléctrica o electrónicamente.
INTENSIDAD DE LA CORRIENTE ELÉCTRICA
La intensidad del flujo de los electrones de una corriente eléctrica que circula por un circuito cerrado depende fundamentalmente de la tensión o voltaje (V) que se aplique y de la resistencia (R) en ohm que ofrezca al paso de esa corriente la carga o consumidor conectado al circuito. Si una carga ofrece poca resistencia al paso de la corriente, la cantidad de electrones que circulen por el circuito será mayor en comparación con otra carga que ofrezca mayor resistencia y obstaculice más el paso de los electrones.
Analogía hidráulica. El tubo del depósito "A", al tener un diámetro reducido, ofrece más resistencia a< la salida del líquido que el tubo del tanque "B", que tiene mayor diámetro. Por tanto, el caudal o cantidad. de agua que sale por el tubo "B" será mayor que la que sale por el tubo "A".
Mediante la representación de una analogía hidráulica se puede entender mejor este concepto.
Si tenemos dos depósitos de líquido de igual capacidad, situados a una misma altura, el caudal de salida de líquido del depósito que tiene el tubo de salida de menos diámetro será menor que el caudal que proporciona otro depósito con un tubo de salida de más ancho o diámetro, pues este último ofrece menos resistencia a la salida del líquido.
De la misma forma, una carga o consumidor que posea una resistencia de un valor alto en ohm, provocará que la circulación de los electrones se dificulte igual que lo hace el tubo de menor diámetro en la analogía hidráulica, mientras que otro consumidor con menor resistencia (caso del tubo de mayor diámetro) dejará pasar mayor cantidad de electrones. La diferencia en la cantidad de líquido que sale por los tubos de los dos tanques del ejemplo, se asemeja a la mayor o menor cantidad de electrones que pueden circular por un circuito eléctrico cuando se
encuentra con la resistencia que ofrece la carga o consumidor.
La intensidad de la corriente eléctrica se designa con la letra ( I ) y su unidad de medida en el Sistema Internacional ( SI ) es el ampere (llamado también “amperio”), que se identifica con la letra ( A ).
MEDICIÓN DE LA INTENSIDAD DE LA CORRIENTE ELÉCTRICA O AMPERAJE
La medición de la corriente que fluye por un circuito cerrado se realiza por medio de un amperímetro o un. miliamperímetro, según sea el caso, conectado en serie en el propio circuito eléctrico. Para medir. ampere se emplea el "amperímetro" y para medir milésimas de ampere se emplea el miliamperímetro.
La intensidad de circulación de corriente eléctrica por un circuito cerrado se puede medir por
medio de un amperímetro conectado en serie con el circuito o mediante inducción electromagnética utilizando un amperímetro de gancho. Para medir intensidades bajas de corriente se puede utilizar también un multímetro que mida miliampere (mA).
Amperímetro de gancho Multímetro
digital Multímetro analógico
El ampere como unidad de medida se utiliza, fundamentalmente, para medir la corriente que circula por circuitos eléctricos de fuerza en la industria, o en las redes eléctricas doméstica, mientras que los submúltiplos se emplean mayormente para medir corrientes de poca intensidad que circulan por los circuitos electrónicos.
TIPOS DE CORRIENTE ELÉCTRICA
En la práctica, los dos tipos de corrientes eléctricas más comunes son: corriente directa (CD) o continua y corriente alterna (CA). La corriente directa circula siempre en un solo sentido, es decir, del polo negativo al positivo de la fuente de fuerza electromotriz (FEM) que la
suministra. Esa corriente mantiene siempre fija su polaridad, como es el caso de las pilas, baterías y dinamos.
Gráfico de una corriente directa (C.D.) o continua (C.C.).
Gráfico de la sinusoide que posee una corriente alterna (C.A.).
La corriente alterna se diferencia de la directa en que cambia su sentido de circulación periódicamente y, por tanto, su polaridad. Esto ocurre tantas veces como frecuencia en hertz (Hz) tenga esa corriente . A la corriente directa (C.D.) también se le llama "corriente continua"
(C.C.).
La corriente alterna es el tipo de corriente más empleado en la industria y es también la que consumimos en nuestros hogares. La corriente alterna de uso doméstico e industrial cambia su polaridad o sentido de circulación 50 ó 60 veces por segundo, según el país de que se trate. Esto se conoce como frecuencia de la corriente alterna.
En los países de Europa la corriente alterna posee 50 ciclos o hertz (Hz) por segundo de frecuencia, mientras que los en los países de América la frecuencia es de 60 ciclos o hertz.
TIPOS DE CIRCUITO ELECTRICO
Es tan común la aplicación del circuito eléctrico en nuestros días que tal vez no le damos la importancia que tiene. El automóvil, la televisión, la radio, el teléfono, la aspiradora, las computadoras y videocaseteras, entre muchos y otros son aparatos que requieren para su funcionamiento, de circuitos eléctricos simples, combinados y complejos.
Pero ¿qué es un circuito eléctrico? Se denomina así el camino que recorre una corriente eléctrica. Este recorrido se inicia en una de las terminales de una pila, pasa a través de un conducto eléctrico (cable de cobre), llega a una resistencia (foco), que consume parte de la energía eléctrica; continúa después por el conducto, llega a un interruptor y regresa a la otra terminal de la pila.
Los elementos básicos de un circuito eléctrico son: Un generador de corriente eléctrica, en este caso una pila; los conductores (cables o alambre), que llevan a corriente a una resistencia foco y posteriormente al interruptor, que es un dispositivo de control.
Todo circuito eléctrico requiere, para su funcionamiento, de una fuente de energía, en este caso, de una corriente eléctrica.
Recuerda que cada circuito presenta Características Particulares. Obsérvalas, compáralas y obtén conclusiones sobre los circuitos eléctricos.
Los circuitos eléctricos pueden estar conectados en serie, en paralelo y de manera mixta, que es una combinación de estos dos últimos.
Tipos de circuitos eléctricos Circuito en serie
Circuito en paralelo
Lámparas en paralelo Lámparas en serie
Circuito con un timbre en serie con dos lámparas en paralelo
Circuito con una lámpara en paralelo con dos en serie
Circuito con dos pilas en paralelo
LA LEY DE OHM
La Ley de Ohm, postulada por el físico y matemático alemán Georg Simon Ohm, es una de las leyes fundamentales de la electrodinámica, estrechamente vinculada a los valores de las
unidades básicas presentes en cualquier circuito eléctrico como son:
Tensión o voltaje E , en volt (V).
TIMBRE Y LAMPARA EN SERIE
Resistencia R en ohm ( ) de la carga o consumidor conectado al circuito.
Circuito eléctrico cerrado compuesto por una pila de 1,5 volt, una resistencia o carga eléctrica
"R" y la. circulación de una intensidad o flujo de corriente eléctrica " I " suministrado por la propia pila.
Debido a la existencia de materiales que dificultan más que otros el paso de la corriente
eléctrica a través de los mismos, cuando el valor de su resistencia varía, el valor de la intensidad de corriente en ampere también varía de forma inversamente proporcional. Es decir, a medida que la resistencia aumenta la corriente disminuye y, viceversa, cuando la resistencia al paso de la corriente disminuye la corriente aumenta, siempre que para ambos casos el valor de la tensión o voltaje se mantenga constante.
Por otro lado y de acuerdo con la propia Ley, el valor de la tensión o voltaje es directamente proporcional a la intensidad de la corriente; por tanto, si el voltaje aumenta o disminuye, el amperaje de la corriente que circula por el circuito aumentará o disminuirá en la misma proporción, siempre y cuando el valor de la resistencia conectada al circuito se mantenga constante.
Postulado general de la Ley de Ohm
El flujo de corriente en ampere que circula por un circuito eléctrico cerrado, es
directamente proporcional a la tensión o voltaje aplicado, e inversamente proporcional a la resistencia en ohm de la carga que tiene conectada.
FÓRMULA MATEMÁTICA GENERAL DE REPRESENTACIÓN DE LA LEY DE OHM
Desde el punto de vista matemático el postulado anterior se puede representar por medio de la siguiente Fórmula General de la Ley de Ohm:
VARIANTE PRÁCTICA:
Aquellas personas menos relacionadas con el despeje de fórmulas matemáticas pueden realizar
también los cálculos de tensión, corriente y resistencia correspondientes a la Ley de Ohm, de una forma más fácil utilizando el siguiente recurso práctico:
Con esta variante sólo será necesario tapar con un dedo la letra que representa el valor de la incógnita que queremos conocer y de inmediato quedará indicada con las otras dos letras cuál es la operación matemática que será necesario realizar.
HALLAR EL VALOR EN OHM DE UNA RESISTENCIA
Para calcular, por ejemplo, el valor de la resistencia "R" en ohm de una carga conectada a un circuito eléctrico cerrado que tiene aplicada una tensión o voltaje "V" de 1,5 volt y por el cual circula el flujo de una corriente eléctrica de 500 miliampere (mA) de intensidad, procedemos de la siguiente forma:
Tapamos la letra “R” (que representa el valor de la incógnita que queremos despejar, en este caso la resistencia "R" en ohm) y nos queda representada la operación matemática que debemos realizar:
Como se puede observar, la operación matemática que queda indicada será: dividir el valor de la tensión o voltaje "V", por el valor de la intensidad de la corriente " I " , en ampere (A) . Una vez realizada la operación, el resultado será el valor en ohm de la resistencia "R" .
En este ejemplo específico tenemos que el valor de la tensión que proporciona la fuente de fuerza electromotriz (FEM) (el de una batería en este caso), es de 1,5 volt, mientras que la intensidad de la corriente que fluye por el circuito eléctrico cerrado es de 500 miliampere (mA).
Como ya conocemos, para trabajar con la fórmula es necesario que el valor de la intensidad esté dado en ampere, sin embargo, en este caso la intensidad de la corriente que circula por ese circuito no llega a 1 ampere. Por tanto, para realizar correctamente esta simple operación matemática de división, será necesario convertir primero los 500 miliampere en ampere, pues de lo contrario el resultado sería erróneo. Para efectuar dicha conversión dividimos 500 mA entre 1000:
Como vemos, el resultado obtenido es que 500 miliampere equivalen a 0,5 ampere, por lo que procedemos a sustituir, seguidamente, los valores numéricos para poder hallar cuántos ohm tiene la resistencia del circuito eléctrico con el que estamos trabajando, tal como se muestra a continuación:.
Como se puede observar, el resultado de la operación matemática arroja que el valor de la resistencia "R" conectada al circuito es de 3 ohm.
HALLAR EL VALOR DE INTENSIDAD DE LA CORRIENTE
Veamos ahora qué ocurre con la intensidad de la corriente eléctrica en el caso que la resistencia
"R", en lugar de tener 3 ohm, como en el ejemplo anterior, tiene ahora 6 ohm. En esta oportunidad la incógnita a despejar sería el valor de la corriente " I ", por tanto tapamos esa letra:
A continuación sustituimos “V” por el valor de la tensión de la batería (1,5 V) y la “R” por el valor de la resistencia, o sea, 6 . A continuación efectuamos la operación matemática dividiendo el valor de la tensión o voltaje entre el valor de la resistencia:
En este resultado podemos comprobar que la resistencia es inversamente proporcional al valor de la corriente, porque cuando el valor de "R" aumenta de 3 a 6 ohm, la intensidad " I " de la corriente también, varía, pero disminuyendo su valor de 0, 5 a 0,25 ampere.
CONDUCTORES ELECTRICOS
Un conductor eléctrico Es aquel cuerpo que puesto en contacto con un cuerpo cargado de electricidad transmite ésta a todos los puntos de su superficie. Generalmente elementos, aleaciones o compuestos con electrones libres que permiten el movimiento de cargas.
Se llaman conductores eléctricos a los materiales que puestos en contacto con un cuerpo cargado de electricidad transmite ésta a todos los puntos de su superficie. Los mejores conductores eléctricos son los metales y sus aleaciones. Existen otros materiales, no metálicos, que también poseen la propiedad de conducir la electricidad como son el grafito, las soluciones salinas (p.e. el agua de mar) y cualquier material en estado de plasma. Para el transporte de la energía eléctrica, así como para cualquier instalación de uso doméstico o industrial, el metal empleado universalmente es el cobre en forma de cables de uno o varios hilos. Alternativamente se emplea el aluminio, metal que si bien tiene una conductividad eléctrica del orden del 60% de la del cobre es, sin embargo, un material mucho más ligero, lo que favorece su empleo en líneas de transmisión de energía eléctrica en las redes de alta tensión. Para aplicaciones especiales se utiliza como conductor el oro.
AISLANTE ELECTRICO
Se denomina aislante eléctrico al material con escasa conductividad eléctrica.
Aunque no existen cuerpos absolutamente aislantes o conductores, sino mejores o peores conductores, son materiales muy utilizados para evitar cortocircuitos, forrando con ellos los conductores eléctricos, para mantener alejadas del usuario determinadas partes de los sistemas eléctricos que, de tocarse accidentalmente cuando se encuentran en tensión, pueden producir una descarga, para confeccionar aisladores (elementos utilizados en las redes de distribución eléctrica para fijar los conductores a sus soportes sin que haya contacto eléctrico).
Los materiales utilizados más frecuentemente son los plásticos y las cerámicas.
El comportamiento de los aislantes se debe a la barrera de potencial que se establece entre las bandas de valencia y conducción que dificulta la existencia de electrones libres capaces de conducir la electricidad a través del material .
TIPOS DE EMPALMES
Alambre terminado en Anillo: Este tipo de empalme tiene una terminación en ojal y nos permite realizar una conexión con un tornillo.
Empalme cola de Rata: En este tipo de empalme se debe enrollar los cabos en forma de hélice procurando que las espiras sean alargadas, y utilizando el alicate de puntas planas
Además se debe cruzar los alambres en un punto cercano al aislante.
Empalme de Derivación con Alambres: Se debe pelar el alambre principal a una longitud igual a 7 veces el diámetro se necesita pelar el conductor derivado 50veces el diámetro.
Cruzar el conductor derivado a 90 grados con el principal.
