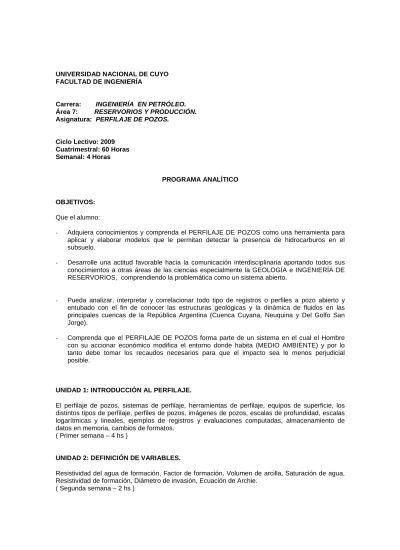

FACULTAD DE INGENIERÍA
Carrera: INGENIERÍA EN PETRÓLEO.
Área 7: RESERVORIOS Y PRODUCCIÓN.
Asignatura: PERFILAJE DE POZOS.
Ciclo Lectivo: 2009 Cuatrimestral: 60 Horas Semanal: 4 Horas
PROGRAMA ANALÍTICO
OBJETIVOS:
Que el alumno:
- Adquiera conocimientos y comprenda el PERFILAJE DE POZOS como una herramienta para aplicar y elaborar modelos que le permitan detectar la presencia de hidrocarburos en el subsuelo.
- Desarrolle una actitud favorable hacia la comunicación interdisciplinaria aportando todos sus conocimientos a otras áreas de las ciencias especialmente la GEOLOGÍA e INGENIERÍA DE RESERVORIOS, comprendiendo la problemática como un sistema abierto.
- Pueda analizar, interpretar y correlacionar todo tipo de registros o perfiles a pozo abierto y entubado con el fin de conocer las estructuras geológicas y la dinámica de fluidos en las principales cuencas de la República Argentina (Cuenca Cuyana, Neuquina y Del Golfo San Jorge).
- Comprenda que el PERFILAJE DE POZOS forma parte de un sistema en el cual el Hombre con su accionar económico modifica el entorno donde habita (MEDIO AMBIENTE) y por lo tanto debe tomar los recaudos necesarios para que el impacto sea lo menos perjudicial posible.
UNIDAD 1: INTRODUCCIÓN AL PERFILAJE.
El perfilaje de pozos, sistemas de perfilaje, herramientas de perfilaje, equipos de superficie, los distintos tipos de perfilaje, perfiles de pozos, imágenes de pozos, escalas de profundidad, escalas logarítmicas y lineales, ejemplos de registros y evaluaciones computadas, almacenamiento de datos en memoria, cambios de formatos.
( Primer semana – 4 hs )
UNIDAD 2: DEFINICIÓN DE VARIABLES.
Resistividad del agua de formación, Factor de formación, Volumen de arcilla, Saturación de agua, Resistividad de formación, Diámetro de invasión, Ecuación de Archie.
( Segunda semana – 2 hs )
UNIDAD 3: PERFILES DE CORRELACIÓN.
El Potencial Espontáneo, determinación del volumen de arcilla, calculo de la resistividad del agua de formación, inferencia de capas permeables, el perfil de Rayos Gamma, determinación del volumen de arcilla, inferencia de capas arenosas, Caliper, calculo de volúmenes anulares, identificación de presencia de cavernas y revoques.
( Segunda semana – 2 hs.)
UNIDAD 4: PERFILAJE ELÉCTRICO Y ELECTROMAGNÉTICO
El perfilaje eléctrico, principios de medición, dispositivos normales, dispositivos laterales, herramientas enfocadas, el perfil de Inducción, principios de medición, factor geométrico, Inducción de alta resolución, resolución vertical, efecto de capas adyacentes, perfiles de invasión, determinación de Rt.
( Tercer semana – 4 hs.)
UNIDAD 5: EL PERFILAJE ACÚSTICO.
Teoría de propagación de ondas acústicas, generación de señal acústica, recorrido de las ondas en el pozo, el tren de ondas acústicas, perfiles de velocidad, perfiles de velocidad con receptor único, compensación con dos o más receptores, herramientas de espaciamiento largo, sistemas de onda completa, calculo de la porosidad, detección de fisuras por atenuación de ondas, detección de anisotropía, permeabilidad de Stoneley.
( Cuarta semana – 4 hs.)
UNIDAD 6: DETERMINACIÓN DE LA SATURACIÓN DE AGUA
Ecuación de Archie, calculo del factor de formación, calculo de Sw en arenas arcillosas, perfiles computados en arenas arcillosas.
( Primer parcial donde el alumno deberá resolver donde punzar, efectuando una interpretación computada individual sobre un pozo en particular con perfiles de Doble Inducción y Acustico.) ( Quinta semana – 4 hs.)
UNIDAD 7: EL PERFILAJE RADIOACTIVO
Espectro electromagnético, efecto de absorción fotoeléctrica, producción de pares, efecto Compton, dispersión Rayleigh, la herramienta de rayos gamma, el detector de rayos gamma, espectroscopía de rayos gamma naturales, El perfil de Densidad, Sección cruzada, fuente de emisión de rayos gamma, herramientas de un solo detector, sistema compensado de dos detectores, gráficos Espina – Costilla, factores que afectan la lectura de Densidad, Cálculo de la porosidad de Densidad, factor fotoeléctrico, El Perfilaje Neutrónico, pérdida de energía y difusión de los neutrones, fuente de emisión de neutrones, herramientas de espaciamiento largo, cálculo de la porosidad neutrón, Detección de gas.
( sexta y séptima semana 8 hs.)
UNIDAD 8: DETERMINACIÓN DE LITOLOGÍAS
Densidad de matriz, gráficos Densidad – Neutrón, Densidad – Acústico, determinación de la Densidad de matriz aparente, cálculo de matriz en arenas, en calizas y en dolomitas, triángulos
permeabilidad a partir de la porosidad.
( Segundo parcial donde el alumno deberá efectuar una evaluación individual, determinando los tipos de litología, identificar capas permeables, calcular la porosidad efectiva, la saturación de agua y la saturación de agua irreductible a partir de perfiles de Inducción de alta resolución, Acústico, Densidad y Neutrón.)
(Octava semana)
UNIDAD 9: EL PERFIL DE BUZAMIENTO
Sistema de orientación, herramientas de 4 y 6 brazos, determinación de la inclinación del pozo, calculo TVD, determinación del Buzamiento y Rumbo de las capas.
Perfil de imágenes eléctricas de alta resolución vertical, detección de fisuras, detección de capas finas.
(Novena semana 4 hs.)
UNIDAD 10: NUEVAS HERRAMIENTAS
Perfil de Resonancia Magnética Nuclear, Principios físicos de medición, aplicaciones, Tiempos de relajación, distribución poral, efectos de viscosidad de fluidos, calculo de permeabilidad.
Imagen acústica circunferencial, detección de fisuras y buzamiento de capas.
(Décima semana 4 hs)
UNIDAD 11: PRESIÓN DE FORMACIÓN
Determinación de la presión de la formación mediante ensayos con herramientas de cable, modelo Drow down, modelo Buildup , Gráfica de Horner, calculo de permeabilidad, gradientes de presión poral, Obtención de muestras de fluido.
( Tercer parcial donde el alumno deberá aplicar los modelos y métodos para calcular presión de formación, permeabilidad, rumbo y buzamiento de capas, detección de fisuras con imágenes.) (Decimoprimer semana 4 hs.)
UNIDAD 12: PERFILAJE A POZO ENTUBADO
Herramientas acústicas para detección de adherencia de cemento, CBL, Microsismograma, contador de cuplas CCL, Rayos gamma de correlación, neutrón de correlación, Impedancia acústica para evaluar adherencia de cemento, herramienta de imágenes de adherencia de cemento, Perfiles de corrosión, Perfiles de producción, Análisis de producción de pozos.
Punzamiento de pozos, tipos de cargas y cañones, efecto skin, punzamientos orientados.
( Decimosegunda semana 4 hs.)
(Cuarto parcial donde el alumno deberá evaluar la aislación entre capas en pozos entubados, poner en profundidad los registros a pozo abierto con los registros a pozo entubado, evaluar los daños por corrosión en la cañería de un pozo y analizar el tipo de fluido y producción de un pozo.
(Decimotercera semana 4 hs.)
(Salida de campo para observar las herramientas y equipos de perfilaje a pozo abierto y entubado) (Decimocuarta semana).
( Recuperación de parciales adeudados.) ( Decimoquinta semana )
DESARROLLO DE LAS CLASES
Las clases se desarrollarán con una relación inseparable entre teoría y práctica aplicada a situaciones reales de pozo.
MEDIO AMBIENTE Y SEGURIDAD
Se desarrollaran transversalmente temas relacionados con el Medio Ambiente y Seguridad en lo que al Perfilaje De Pozos concierne.
Se usarán los 15 minutos iniciales de cada clase para debatir esta temática.
INSTRUMENTAL METODOLÓGICO
- Base de datos electrónica de perfiles.
- Computadora con lector de CD.
- Impresora.
METODOLOGÍA DE APROBACIÓN
Habrá cuatro evaluaciones parciales durante el cursado destinadas a fortalecer los conocimientos adquiridos por el alumno, incluirán contenidos teóricos y prácticos bajo el sistema de resolución de problemáticas reales y se desarrollarán en forma escrita u oral.
Para acceder a la regularizacion del cursado de la catedra para rendir examen final el alumno debe:
1- Cumplir con la asistencia del 80% a las clases teórico-prácticas.
2- Aprobar las evaluaciónes parciales con no menos del 70%.
3- Tener como promedio final entre las evaluaciones parciales, no menos del 70%
PROGRAMA DE EXÁMEN
BOLILLA 1
1- Factor de formación, Ecuación de Archie.
2- Perfiles de correlación.
3- El perfil de Inducción.
4- Cálculo de la porosidad.
5- Distintos tipos de perfilaje.
6- Perfilaje eléctrico y electromagnético.
7- El perfilaje acústico.
8- El perfil de Buzamiento.
BOLILLA 2
1- Determinación de la Resistividad de Formación.
2- El perfil de Densidad, Factor fotoeléctrico.
3- Espectroscopía de rayos gamma.
4- Sistemas acústicos de onda completa.
5- Determinación de la saturación de agua.
6- Inducción de alta resolución, Factor geométrico.
7- El perfil neutrónico.
8- Presión de formación.
BOLILLA 3
1- Introducción al perfilaje.
2- Determinación del diámetro de invasión.
3- Determinación de litologías.
4- Presion de formación.
5- Perfiles de buzamiento.
6- Imágenes de pozo.
7- Perfiles de Resonancia magnética nuclear.
8- Porosidad y permeabilidad.
BOLILLA 4
1- Herramientas con sistemas de navegación.
2- Evaluación de cemento y punzamiento de pozos.
3- Perfiles de producción.
4- Modelo de Archie.
5- El Perfil de Densidad.
6- Presión de formación.
7- Distintos tipos de perfilaje.
8- Determinación de Litologías.
BOLILLA 5
1- Imágenes eléctricas y acústicas.
2- Adherencia de cemento, punzamiento de pozos.
3- Imagen acustica.
4- Presión de formación.
5- Perfil de Resonancia Magnetica Nuclear.
6- Nuevas herramientas.
7- Perfiles de porosidad.
8- Saturación de agua.
BOLILLA 6
1- Introducción al perfilaje
2- Resistividad del agua de formación 3- El perfilaje radioactivo.
4- Presión de formación.
5- El perfil de inducción.
6- Cálculo de la porosidad.
7- Rumbo y Buzamiento.
8- Permeabilidad.
BIBLIOGRAFÍA
Open Hole Log Analysis and Formation Evaluation, Richard M. Bateman , 1985.
Cased Hole And Production Log Evaluation, James J. Smolen, 1996.
NMR Logging, Shell, 1995.
