1 PRACTICA 4
PRÁCTICA No. 4 Fecha: 23/05/2016 – 27/05/2016
Tema: Amplificadores multietapa con TBJs
Objetivo: Analizar, Diseñar e implementar un amplificador multietapa con acoplamiento capacitivo.
PREPARATORIO:

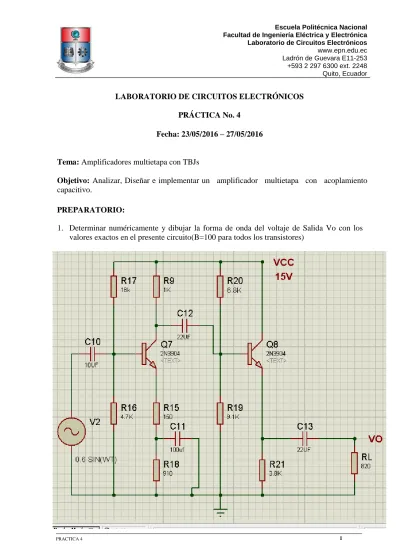

1. Determinar numéricamente y dibujar la forma de onda del voltaje de Salida Vo con los valores exactos en el presente circuito(B=100 para todos los transistores)
2. Determinar numéricamente y dibujar la forma de onda del voltaje de Salida Vo con los valores exactos en el presente circuito(B=100 para todos los transistores)
3 PRACTICA 4
3. Determinar Analíticamente Vo y Zin en función de los componentes del circuito.
4. Diseñar un amplificador multietapa (EC-EC) con acoplamiento capacitivo para que cumpla con las siguientes condiciones:
RL 2.2 K Av = 30 (Lunes)
RL 1.2K Av = 42 (Martes)
RL 1.5 K Av = 48 (Miércoles) RL 1.8 K Av = 35 (Viernes)
Vin 150mV (Vp para todos los días) La frecuencia mínima de trabajo es 1KHz
las formas de onda de entrada y salida para cada etapa del amplificador. En una tabla, presentar los voltajes de polarización obtenidos para cada etapa.
Nota: En la hoja de datos se deberá incluir el circuito esquemático diseñado con los valores de los elementos a utilizar, además de una tabla con los valores de DC del trabajo preparatorio para poder compararlos con los valores obtenidos en la práctica.
TRABAJO EN EL LABORATORIO:
1. Medir los voltajes de polarización de cada circuito.
2. Determinar la ganancia del amplificador en función de los voltajes alternos de entrada y salida obtenidos.
3. La ganancia deberían estar como máximo dentro de un rango de variación del +-5%. Caso contrario se deberá modificar el diseño para obtener una ganancia adecuada.
4. Medir y graficar (escala) los voltajes alternos de entrada y de salida de cada etapa.
INFORME:
1. Presentar el diagrama esquemático del circuito implementado en el laboratorio, con los respectivos cambios de haber existido. Justificando debidamente c/u de ellos.
2. En un cuadro presentar por etapas las mediciones AC y DC realizadas en la práctica y los valores teóricos calculados en el trabajo preparatorio (en caso de haber realizados cambios en el diseño durante la práctica, recalcular los valores o simular nuevamente para obtener los valores teóricos). Obtener los porcentajes de error y justificarlos.
3. Realizar los cálculos necesarios para determinar la ganancia de voltaje total y por etapas, compararla con el valor teórico calculado. Obtenga el porcentaje de error y justifique el mismo.
4. Graficar en hojas de papel milimetrado a escala, las señales de voltaje de entrada y salida observadas en el osciloscopio, explique las diferencias o semejanzas con las señales obtenidas en la simulación.
5. Mencione las aplicaciones de los amplificadores multietapa.
6. Conclusiones 7. Recomendaciones
5 PRACTICA 4
BIBLIOGRAFÍA:
Electrónica: teoría de circuitos y dispositivos electrónicos, Boylestad, Nashelsky Dispositivos Electrónicos, Thomas Floyd
Dispositivos y Circuitos Electrónicos, Donald Neamen
