Planta de Distribución y Almacenamiento de LPG, en Atotonilco de Tula, Hidalgo.

(1)

ASESORÍA Y PROYECTOS FC., S.A. DE C.V.

AMBIENTAL

MODALIDAD PARTICULAR

______________________

Documento elaborado conforme a la Guía para la presentación del Estudio

de Impacto Ambiental Modalidad Particular, propuesta por la SEMARNAT CLAVE: TP-MIA-P-I REALIZÓ: B.E.G.A. FECHA: AGOSTO /2004 REVISIÓN: 0 REVISO: I. S. D. A. SUPERVISÓ: I. H. D. J. APROBÓ: I. F. C. V.

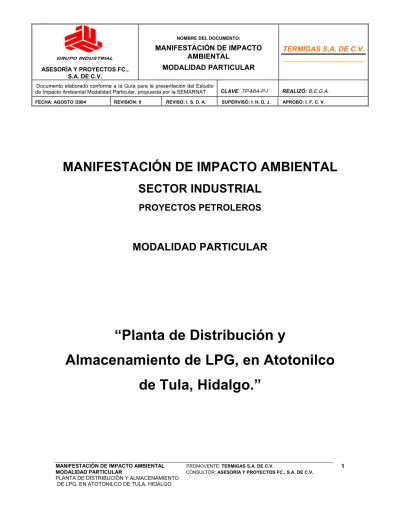

MANIFESTACIÓN DE IMPACTO AMBIENTAL SECTOR INDUSTRIAL

PROYECTOS PETROLEROS

MODALIDAD PARTICULAR

“Planta de Distribución y

Almacenamiento de LPG, en Atotonilco

de Tula, Hidalgo.”

(2)

AMBIENTAL

______________________

MANIFESTACIÓN DE IMPACTO AMBIENTAL PROMOVENTE: TERMIGAS S.A. DE C.V.

MODALIDAD PARTICULAR CONSULTOR: ASESORÍA Y PROYECTOS FC., S.A. DE C.V.

PLANTA DE DISTRIBUCIÓN Y ALMACENAMIENTO DE LPG, EN ATOTONILCO DE TULA, HIDALGO

2

CAPÍTULO I

DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL

ESTUDIO DE IMPACTO AMBIENTAL.

(3)

AMBIENTAL

______________________

I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL.

I.1. Datos Generales del Proyecto.

Con la finalidad de fortalecer la infraestructura de PEMEX Gas y Petroquímica Básica y coadyuvar con esta Empresa en la cobertura de la demanda de Gas Licuado de Petróleo que la población del Centro-Occidente de la República Mexicana requerirá en los próximos años, la empresa Termigas, S.A. de C.V., que ha sido conformada por un grupo de empresarios mexicanos, ha decidido desarrollar un Proyecto que contempla el recibo por ducto y posterior Almacenamiento de Gas Licuado de Petróleo (Propano comercial), para su entrega al altiplano de la zona Centro-Occidente del país, bajo condiciones que satisfagan las actuales y futuras necesidades de consumo de dicha zona y la propia donde se desarrolla el Proyecto, en el municipio de Atotonilco de Tula, Estado de Hidalgo.

Este desarrollo permitirá a PEMEX Gas y Petroquímica Básica, contar con un sistema adicional de abasto seguro y oportuno, con instalaciones alternas a las del puerto de Pajaritos, en el Sur del Estado de Veracruz, ya que estará en condiciones de transportar vía marítima, la producción de Gas Licuado de Petróleo del Sureste o bien realizar las importaciones que determinen sus programas, recibiendo el producto en el altiplano (Tuxpan- Atotonilco de Tula, Hgo.).

Tomando como base lo anterior, Termigas, S.A. de C.V., ha decidido llevar a cabo en el corto plazo las obras que le permitan poner en operación Instalaciones de Almacenamiento para Depósito de Gas Licuado de Petróleo, en terrenos de su propiedad ubicados en Atotonilco de Tula, Hidalgo, con base en un Proyecto que reúna las mejores condiciones de viabilidad económica, técnicas, de operación, así como tecnología de punta que permita garantizar la recepción de 45,000 barriles de Propano comercial por día y asegurar el suministro oportuno a las áreas de consumo ubicadas en la zona del altiplano Centro- Occidental de la República Mexicana.

(4)

AMBIENTAL

______________________

4

La realización de esta obra deberá llevarse a cabo con estricto respeto al medio ambiente circundante, bajo un esquema de Desarrollo Sustentable y considerando que las instalaciones tendrán flexibilidad, seguridad y eficiencia en todas sus operaciones, para prestar servicios óptimos de recepción del Gas L.P., su almacenamiento y posterior embarque vía transporte terrestre a sus destinos finales.

I.1.1. Nombre del proyecto.

“Planta de Distribución y Almacenamiento de LPG, en Atotonilco de Tula, Hidalgo.”

I.1.2. Ubicación del proyecto:

La zona industrial donde se ubicará la Terminal de Almacenamiento de Gas Licuado de Petróleo, cuenta con una infraestructura de comunicación terrestre por carretera. En dirección hacia el Centro de la República existe la Carretera Federal No. 31 de dos vías Jorobas, Edo. Méx. – Tula, Hgo., que conecta con la Autopista hacia la ciudad de Querétaro, Qro. y hacia la Cd. de México. Su cercanía con la zona poblacional más grande de la República Mexicana, la Cd. de México, y con la Capital del Estado de Querétaro, conlleva un sinnúmero de ventajas y disponibilidad de infraestructura, que le confieren estratégicamente una ubicación aceptable al proyecto.

El sitio del proyecto se ubica en el Ejido El Pedregal, Municipio de Atotonilco de Tula, en el estado de Hidalgo. Se trata de un terreno en el cual se desarrollan actividades agropecuarias. (ANEXO “A” Croquis de Localización de la Instalación)

(5)

AMBIENTAL

______________________

Figura 1.5.1. DIAGRAMA DE LOCALIZACIÓN

I.1.2.1. Calle y número, o bien nombre del lugar y/o rasgo geográfico de referencia, en caso de carecer de dirección postal:

El sitio del proyecto se ubica en terrenos propiedad de Termigas, S.A. de C.V., localizado en el Ejido El Pedregal, en el Kilómetro 10.3 Carretera Federal No. 31 Jorobas-Tula, en el Municipio de Atotonilco de Tula, Hidalgo.

I.1.2.1.1 Código Postal: No aplica.

(6)

AMBIENTAL

______________________

6

I.1.2.1.2. Entidad Federativa:

Hidalgo.

I.1.2.1.3. Municipio(s) o delegación(es):

Atotonilco de Tula.

I.1.2.1.4. Localidad(es):

Ejido el Pedregal.

I.1.2.1.5. Coordenadas Geográficas y/o UTM, de acuerdo con los siguientes casos según corresponda:

El proyecto se localiza en un predio, por lo que se señalan los punto de latitud y longitud, y las coordenadas X y Y para los Datos UTM las cuales se representan en la tabla I.1.2.1.5.1.

Localización del proyecto (ANEXO “B” Carta Topográfica)

TABLA I.1.2.1.5.1. COORDENADAS PARA LA LOCALIZACIÓN DEL PROYECTO:

COORDENADAS NOMBRE DEL PROYECTO

GEOGRAFICAS UTM

Longitud Latitud X Y

“Planta de Distribución y Almacenamiento de

LPG, en Atotonilco de Tula, Hidalgo” 99^o 14’ 28.57” 19^o 55’ 14.28” 474,778.80 2,202,572.94 Fuente Carta Topográfica a Escala 1:50,000 Zumpango de Ocampo E14A19

I.1.2.1.6. Dimensiones del proyecto, de acuerdo con las siguientes variantes:

El tipo de proyecto es puntual y se distribuye en un solo predio, por lo que los datos que hacen referencia a las dimensiones del predio y al área requerida para las obras de construcción, se indican en la tabla I.1.2.1.6.1, dimensiones del proyecto.

TABLA I.1.2.1.6.1. DIMENSIONES DEL PROYECTO CARACTERÍSTICAS DEL PROYECTO ÁREA TOTAL

DEL PREDIO

ÁREA TOTAL DE LA PLANTA

SUPERFICIE DE CONSTRUCCIÓN

ÁREAS VERDES

“Planta de Distribución y Almacenamiento de

LPG, en Atotonilco de Tula, Hidalgo” 38.5143 Has 10.7035 Has 7.8093 Has 2.8941 Has

(7)

AMBIENTAL

______________________

II.1.3. Tiempo de Vida Útil del proyecto. (Acotarlo en años o meses):

El periodo de vida útil del proyecto será de 15 años conforme a los lineamientos normativos indicados por la Comisión Reguladora de Energía, para su operación.

II.1.3.1. Duración total (incluye todas las Etapas).

El proceso constructivo se estima en un tiempo de 18 meses, dependiendo de la disponibilidad de los materiales y de la entrega de los equipos por parte de los proveedores, distribuidos de la siguiente manera:

¾ Ingeniería Básica y Diseño, 4 meses.

¾ Preparación del sitio, 3 meses.

¾ Obra Civil y Electromecánica, Procura de Equipo y Materiales, 9 meses.

¾ Pruebas de Equipo y arranque de la Terminal, 2 meses.

II.1.3.2. En caso de que el proyecto que se somete a evaluación se vaya a construir en varias etapas, justificar esta situación y señalar con precisión ¿qué etapa cubre el estudio que se presenta a evaluación?

La Evaluación para Impacto Ambiental Modalidad Particular para la construcción de la

“Planta de Distribución y Almacenamiento de LPG, en Atotonilco de Tula, Hidalgo”, cubre todo el proceso del proyecto.

I.1.4. Presentación de la documentación legal: (de ser el caso constancia de propiedad del predio).

El sitio donde se llevará a cabo el proyecto es Propiedad Privada. Se anexa copia de la documentación legal que acredita la situación legal del predio. (ANEXO “C” Copia de las Escrituras de Propiedad).

I.2. Datos generales del promovente.

Termigas, S.A. de C.V., (ANEXO “D-1” Copia de Acta Constitutiva).

(8)

AMBIENTAL

______________________

8

I.2.1. Nombre o razón social.

“Planta de Distribución y Almacenamiento de LPG, en Atotonilco de Tula, Hidalgo”

I.2.2. Registro Federal de Causantes (RFC).

Registro en trámite. (ANEXO “D-2” Copia de RFC) I.2.3. Nombre del Representante Legal.

I.2.4. Cargo del Representante Legal.

Gerente General de Termigas, S.A. de C.V., (ANEXO “D-3” Copia del Poder Notarial)

I.2.5. RFC del Representante Legal.

I.2.6. Clave Única de Registro de Población (CURP) del Representante Legal.

I.2.7. Dirección del Promovente para recibir u oír notificaciones.

Todas las notificaciones y requerimientos solicitados por parte de las Autoridades Competentes, se deberán dirigir a las Oficinas Generales de Termigas S.A. de C.V., ubicadas en el Estado de México.

I.2.7.1. Calle y número o bien nombre del lugar y/o rasgo geográfico de referencia, en caso de carecer de dirección postal.

Protegido por IFAI, Art. 3°. Fracción VI, LFTAIPG

Protegido por IFAI, Art. 3°.

Fracción VI, LFTAIPG

"Protección de datos personales LFTAIPG"

(9)

AMBIENTAL

______________________

I.2.7.2. Colonia, barrio.

I.2.7.3. Código postal.

I.2.7.4. Entidad federativa.

I.2.7.5. Municipio o delegación.

.

I.3. Datos Generales del Responsable del Estudio de Impacto Ambiental.

Asesoría y Proyectos F.C. S.A., de C.V. (ANEXO “E-1” Copia de Acta Constitutiva

I.3.1. Nombre o Razón Social.

Asesoría y Proyectos F.C. S.A., de C.V. (ANEXO “E-2” Copia de RFC) I.3. 2. RFC.

Protegido por IFAI, Art. 3°. Fracción VI,

LFTAIPG

Protegido por IFAI, Art.

3°. Fracción VI, LFTAIPG

Protegido por IFAI, Art.

3°. Fracción VI, LFTAIPG

(10)

AMBIENTAL

______________________

10

I.3.3. Nombre del Responsable Técnico de la Elaboración del Estudio.

. I.3.3.1. Auxiliar Técnico:

I.3.4. RFC del Responsable Técnico de la elaboración del estudio.

).

I.3.5. CURP del Responsable Técnico de la elaboración del estudio.

).

I.3.6. Cédula profesional del Responsable Técnico de la elaboración del estudio.

Técnico).

I.3.7. Dirección del responsable del estudio.

RESPONSABLE DEL ESTUDIO RESPONSABLE TÉCNICO AUXILIAR TÉCNICO DIRECCIÓN

Grupo Industrial F.C.

Calle y número

"Protección de datos personales LFTAIPG"

"Protección de datos

personales LFTAIPG" "Protección de datos personales LFTAIPG""Protec

ción de datos person ales LFTAIP G"

(11)

AMBIENTAL

______________________

de Impacto Ambiental Modalidad Particular, propuesta por la SEMARNAT CLAVE: TAT-MIA-P-II REALIZÓ: B.E.G.A.

FECHA: AGOSTO /2004 REVISIÓN: 0 REVISO: I. S. D. A. SUPERVISÓ: I. H. D. J. APROBÓ: I. F. C. V.

CAPÍTULO II

DESCRIPCIÓN DEL PROYECTO

(12)

AMBIENTAL

______________________

12

II. DESCRIPCIÓN DEL PROYECTO.

El Proyecto de la “Planta de Distribución y Almacenamiento de LPG, en Atotonilco de Tula, Hidalgo”, se realizará en un área considerada agrícola, con tendencia a industrial, en el Municipio de Atotonilco de Tula en el Estado de Hidalgo. Las instalaciones serán totalmente nuevas.

El Proyecto consiste principalmente en la construcción de infraestructura suficiente para recibir y almacenar Gas Licuado de Petróleo, en el orden de 74,000 barriles diarios a través de ducto y en condiciones de temperatura ambiente, para su posterior embarque en auto tanques que lo transportarán a sus destinos finales.

II.1. Información general del proyecto.

Termigas, S. A. de C.V., ha decidido llevar acabo en el corto plazo, las obras que le permitan poner en operación Instalaciones de Almacenamiento para Depósito de Gas Licuado de Petróleo (Propano comercial) en terrenos de su propiedad ubicados en Atotonilco de Tula, en el Estado de Hidalgo, con base en un Proyecto que reúna las mejores condiciones de viabilidad económica, técnicas y de operación, así como con tecnología de punta que permitan garantizar la recepción de 45,000 barriles de LPG (mezcla 98% propano / 2%

butano) por día y, de esta forma, asegurar el suministro oportuno a las áreas de consumo ubicadas en la zona del altiplano centro-occidental de la República Mexicana.

La realización de esta obra deberá llevarse a cabo con estricto respeto al medio ambiente circundante, bajo un esquema de Desarrollo Sustentable y considerando que las instalaciones tendrán flexibilidad, seguridad y eficiencia en todas sus operaciones, para prestar servicios óptimos de recepción del Gas Licuado de Petróleo, su almacenamiento y su posterior embarque vía transporte terrestre a sus destinos finales. La meta por alcanzar es concluir la obra en tiempo y forma, acorde a lo programado, para iniciar operaciones en el primer semestre del año 2006.

(13)

AMBIENTAL

______________________

El Proyectista elaborará la Ingeniería Básica y de Detalle, planos, diagramas para todo el proyecto, incluyendo todos los servicios básicos, edificios, oficinas, talleres, cuarto de control, cuarto de control de motores (C.C.M.), suministro de energía, agua, drenajes, almacenamiento provisional de residuos peligrosos y residuos industriales, protección contra incendio, etc.; asimismo elaborará las requisiciones para los equipos principales, tubería, válvulas en general, materiales de construcción, equipos auxiliares, equipo eléctrico, instrumentos en general, accesorios y todos los elementos susceptibles de procura incluidos en el proyecto.

Adicionalmente suministrará, una vez aprobados los planos de los proyectos Mecánico, Eléctrico, Civil y de Seguridad, así como las Memorias Técnico Descriptivas de los mismos y la documentación relativa a la construcción, las cantidades de obra del proyecto en su totalidad y el cálculo del presupuesto interno que se requiere para la construcción de las instalaciones proyectadas.

Los planos definitivos para construcción que son elaborados por el Proyectista, serán aprobados por la Empresa Supervisora designada en su oportunidad por Termigas, S.A. de C.V. y ésta, a su vez, participará en todas las etapas del Proyecto a través de la mencionada empresa de supervisión.

II.1.1 Naturaleza del proyecto.

El proyecto en estudio consiste en un conjunto de obras o actividades del mismo tipo y sector. Comprende el desarrollo de la Ingeniería Básica y de Detalle para integrar los requerimientos para la construcción de la “Planta de Distribución y Almacenamiento de Gas Licuado de Petróleo en Atotonilco de Tula, Hidalgo”.

Esta obra, es una propuesta de la iniciativa privada, por lo que sus características de diseño, construcción operación y mantenimiento, requieren ser autorizadas en materia de Impacto

(14)

AMBIENTAL

______________________

14

Ambiental, de acuerdo a lo establecido en el Artículo 28 de la LGEEPA., Sección II Industria del Petróleo, al Reglamento de la LGEEPA, en materia de Evaluación del Impacto Ambiental, según su Artículo 5º. Se identifica en el inciso D) Industria Petrolera, Sección IV, Construcción de Centros de Almacenamiento o Distribución de hidrocarburos, que prevean Actividades Altamente Riesgosas. El proyecto se desarrollará en una sola fase, de acuerdo a los programas de construcción para proyectos de este tipo.

El diseño de la Planta fue desarrollado con apego en los lineamientos de la Ley Reglamentaria, del Artículo 27 Constitucional, en su ramo de Distribución de Gas Licuado de Petróleo de fecha 29 de Marzo de 1960 y en los lineamientos de la Norma Oficial Mexicana NOM-001-SEDG-1996 "Plantas de Almacenamiento para Gas Licuado de Petróleo Diseño y Construcción", editada por la Secretaría de Energía, Dirección General de Normas, publicada en el "Diario Oficial de la Federación” del día 12 de Septiembre de 1997.

Tipo de Proceso: Planta de Almacenamiento para Gas Licuado del Petróleo. Definida ésta según el apartado 3.9 de la NOM-001-SEDG-1996. La Planta de Almacenamiento y Distribución de Gas Licuado de Petróleo se diseñará para operación continua, tomando en cuenta que el llenado de auto tanques para la distribución del producto se realizará solo durante dos turnos por día, de lunes a sábado y con una capacidad de llenado de hasta 12 auto tanques de manera simultánea.

El Proyecto consiste principalmente en la construcción de infraestructura suficiente para recibir y almacenar LPG (mezcla 98% propano / 2% butano), en el orden de 74,000 barriles diarios a través de ducto y en condiciones de temperatura ambiente, para su posterior embarque a auto tanques que lo transportará a sus destinos finales. El flujo de salida del producto (mezcla propano-butano) de la Planta, se realizará hacia un área de llenaderas para manejar como carga a auto tanques, un volumen inicial de 50,000 barriles diarios en dos turnos de ocho horas de lunes a sábado, de Gas Licuado de Petróleo. Se deberá considerar

(15)

AMBIENTAL

______________________

en una primera etapa, la instalación de llenaderas para manejar este volumen, considerando un área de crecimiento para el embarque de hasta 100,000 barriles por día. El proyecto consiste en un conjunto de obras o actividades del mismo tipo y es un programa de desarrollo para infraestructura asociada al almacenamiento de Gas Licuado del Petróleo.

II.1.2. Selección del sitio.

Con la finalidad de fortalecer la infraestructura de PEMEX Gas y Petroquímica Básica y de coadyuvar con esta Empresa en la cobertura de la demanda de Gas Licuado de Petróleo que la población del Centro-Occidente de la Republica Mexicana requerirá en los próximos años, la empresa Termigas, S.A. de C.V., conformada por un grupo de empresarios mexicanos, ha decidido desarrollar un Proyecto que contempla la recepción por ducto y Almacenamiento de Gas Licuado de Petróleo y el posterior llenado de auto tanques para la entrega del GLP en el altiplano de la zona Centro-Occidente del país, bajo condiciones que satisfagan las actuales y futuras necesidades de consumo de dicha zona y la propia donde se desarrolla el Proyecto, en el Municipio de Atotonilco de Tula en el Estado de Hidalgo.

Se deben considerar otros aspectos a favor de la construcción de la Planta de Gas L.P. en el terreno seleccionado, que son:

¾ La posición estratégica que guarda el municipio de Atotonilco para PEMEX, de acuerdo a la ubicación de algunas de sus principales instalaciones.

¾ La existencia de los ductos de PEMEX ubicados en la zona de estudio.

¾ La derrama económica por la generación de empleos (600 entre directos e indirectos).

¾ El predio donde se pretende construir la Planta se encuentra alejado de zonas vulnerables, dado que en un radio de 500 metros a la redonda, no se ubican Hospitales, Escuelas, Parques, Mercados, Centros Religiosos, Áreas Naturales protegidas o Cuerpos de Agua.

¾ El único asentamiento urbano que se encuentra próximo al sitio del proyecto, se ubica a unos 3 kilómetros de distancia, lo cual tiende a minimizar, de manera sustancial, la potencial afectación de la población en caso de accidente, así como las tendencias de expansión y/o creación de nuevos asentamientos colindantes a la instalación, una vez que se inicien las operaciones.

(16)

AMBIENTAL

______________________

16

¾ Los predios colindantes se encuentran libre de riesgos probables para la seguridad de la Planta.

¾ Se cuenta con acceso consolidado que permite el tránsito seguro de vehículos (carretera Federal 31 Jorobas-Tula).

II.1.3. Ubicación física del proyecto y planos de localización.

El sitio del proyecto se ubica en el Ejido El Pedregal, Municipio de Atotonilco de Tula, en el estado de Hidalgo. Se trata de un terreno en el cual se desarrollan actividades agropecuarias.

(ANEXO “A” Croquis de Localización de la Instalación).

El predio donde se realizará la construcción de la Planta, se ubica en el Km. 10.3 (s/n) de la Carretera Federal Jorobas a Tula, tramo Santiago Tatepoxco–El Pedregal. La localidad corresponde al “Ejido el Pedregal”, Municipio de Atotonilco de Tula en el Estado de Hidalgo.

En el plano general de localización del sitio seleccionado para el proyecto, se aprecian la Ubicación del sitio y las Coordenadas geográficas, además del polígono que conforma el área del proyecto (Anexo “B” Carta Topográfica Escala 1:50,000 Zumpango de Ocampo E14A19).

Tabla II.2.3.1. Localización del sitio del proyecto.

COORDENADAS NOMBRE DEL PROYECTO

GEOGRAFICAS UTM

Longitud Latitud X Y

Altitud snmm

“Planta de Distribución y Almacenamiento de LPG, en

Atotonilco de Tula, Hidalgo” 99^o 14’ 30” 19^o 55’ 25” 474,778.80 2,202,572.94 2,191m Fuente Carta topográfica a Escala 1:50,000 Zumpango de Ocampo E14A19.

Asimismo, el proyecto se ubica en:

Estado: Hidalgo.

Municipio: Atotonilco de Tula.

Ciudad: Atotonilco de Tula.

Localidad: Ejido el Pedregal.

(17)

AMBIENTAL

______________________

II.1.3.1. Incluir un plano topográfico actualizado, en el que se detallen la o las poligonales (incluyendo las de las obras y/o actividades asociadas y de apoyo, incluso éstas últimas, cuando se pretenda realizarlas fuera del área del predio del proyecto) y colindancias del o de los sitios donde será desarrollado el proyecto, agregar para cada poligonal un recuadro en el cual se detallen las coordenadas geográficas y/o UTM de cada vértice, tomando en consideración los siguientes casos, según corresponda:

Los detalles para identificar las áreas del predio, del proyecto y sus colindancias, se aprecian en el Anexo “G”. (Plano de Estudio Topográfico).

II.1.3.2. Presentar un plano de conjunto del proyecto con la distribución total de la infraestructura permanente y de las obras asociadas, así como las obras provisionales dentro del predio, a la misma escala que el mapa de vegetación que se solicitará en la sección IV.2.2 inciso A.

La distribución del equipo se puede apreciar en el Anexo “H” (Plano General de Localización PLG-E-001).

Los detalles de la distribución del equipo se identifican en el Anexo “H” (Plano general de localización). Se presentan las áreas de mayor riesgo a lo largo de la trayectoria de la línea del Gas Licuado de Petróleo. Los detalles para los niveles se aprecian en el Anexo “H-1”.

(Anteproyecto Topográfico -C-001).

II.1.4. Inversión requerida.

Actualmente el proyecto se encuentra en la etapa de diseño y se estima que para el desarrollo del mismo se requerirá una inversión de aproximadamente $ 22 MMDUSS ($ 251, 900, 000.00 Doscientos Cincuenta y Un Millones Novecientos Mil Pesos 0/100MN).

(18)

AMBIENTAL

______________________

18

II.1.4.1 Reportar el importe total del capital total requerido (inversión + gasto de operación), para el proyecto.

Por tratarse de información confidencial, el promovente considera poco conveniente dar datos exactos, ya que lanzará a concurso la obra por medio de una licitación restringida para la construcción de la “Planta de Distribución y Almacenamiento de LPG en Atotonilco de Tula, Hidalgo”.

II.1.4.2. Precisar el período de recuperación del capital, justificándolo con la memoria de cálculo respectiva.

Hasta el momento de haberse desarrollado el Estudio de Impacto Ambiental, el promovente no contaba con los cálculos necesarios para sustentar este apartado.

II.1.4.3. Especificar los costos necesarios para aplicar las medidas de prevención y mitigación.

Los costos necesarios para dar cumplimiento a las medidas de mitigación están en función de las actividades de construcción y se estiman en un porcentaje del 1.3% del monto total de la inversión para la construcción de la “Planta de Distribución y Almacenamiento de LPG en Atotonilco de Tula, Hidalgo, Hidalgo”.

II.1.5. Dimensiones del proyecto.

a) Superficie total del predio del trazo:

La “Planta de Distribución y Almacenamiento de LPG en Atotonilco de Tula, Hidalgo”, cuenta con un predio de aproximadamente (385,143.06 m²) 38.514306 Has.

La superficie asignada para la construcción de la Planta será de (107,035.22 m²) 10.703522 Has, con un área de construcción de (78,093.25 m²) 7.809325 Has, comprendida en áreas de terracería, esferas, áreas verdes, vialidades de tráfico ligero y pesado, edificios administrativos y de control, áreas libres disponibles y zona de estacionamiento exterior.

(19)

AMBIENTAL

______________________

Se contemplan (28,941.97 m²) 2.894197 Has de áreas verdes y un terreno libre de (171,072.62 m²) 17.107262 Has el cual no tiene ningún tratamiento por consolidación de suelos ya que no está contemplado algún sistema constructivo en este sitio. Se puede obtener información general en el Plano C-400 con áreas de construcción.

b) Superficie a afectar (en m²) con respecto a la cobertura vegetal del área del proyecto, por tipo de comunidad vegetal existente en el predio (selva, bosque, matorral, etc.). Indicar, para cada caso su relación (en porcentaje), respecto a la superficie total del proyecto.

Las actividades del proyecto se realizarán dentro de los terrenos de la Planta, relativamente no habrán superficies arboladas afectadas, ya que la afectación de las mismas, se dieron con las actividades agrícolas y pecuarias que ahí se desarrollaron con anterioridad, por lo que las afectaciones provocadas con las actividades de construcción de instalaciones involucradas en el proyecto, se consideran mínimas y solo en las áreas de la instalación de equipos y construcción de edificios.

Se calcula un área de afectación de 7.8093 Has, la cual equivale al 20.27% de la superficie total del predio.

c) Superficie (en m²) para obras permanentes. Indicar su relación (en porcentaje), respecto a la superficie total del proyecto.

Se calcula un área de afectación para obras permanentes de 7.8093 Has, que equivale al 20.27% de la superficie total del predio.

II.1.6 Uso actual de suelo y/o cuerpos de agua en el sitio del proyecto y en sus colindancias.

De acuerdo a la visita de campo, se identifican en el sitio del proyecto y sus colindancias, usos de suelo agropecuarios debido a las actividades que ahí se desarrollan.

(20)

AMBIENTAL

______________________

20

II.1.6.1. Uso actual de suelo agrícola, pecuario, forestal, asentamientos humanos, industrial, turismo, minería, área natural protegida, corredor natural, sin uso evidente, De acuerdo a la asignación de Usos de Suelo para el Ordenamiento Ecológico Territorial del Estado de Hidalgo, el Uso de Suelo predominante es: Agrícola y Pecuario y se condiciona a Minero, Infraestructura y Asentamientos Humanos.

II.1.6.2. Usos de los cuerpos de agua: abastecimiento público, recreación, pesca y acuicultura, conservación de la vida acuática, industrial, agrícola, pecuario, navegación, transporte de desechos, generación de energía eléctrica, control de inundaciones, etc.

Como el proyecto no implica el uso de cuerpos de agua, no se integra la información relacionada con este apartado, ya que éste y los demás servicios serán proporcionados por servidores especializados.

El suministro de agua presenta cierto grado de dificultad, ya que no existe disponibilidad de este recurso por parte del municipio en el área del Proyecto, debiéndose investigar mediante estudios hidrológicos, la factibilidad de encontrar veneros económicamente aprovechables en el subsuelo. En el supuesto caso de no ser factible extraer agua del subsuelo, deberá plantearse la instalación de un Sistema de Almacenamiento que será abastecido con auto tanques que transporten el líquido hasta las instalaciones.

El proyectista considerará la infraestructura necesaria, para el abastecimiento de este recurso, tomando en cuenta, las especificaciones marcadas por la Normatividad emitida por la Comisión Nacional del Agua (CNA), así como las propias necesidades de las instalaciones en los aspectos de Agua contra incendios y para servicios. Para este caso se prevé la construcción de un tanque de almacenamiento con capacidad de 25,000 barriles y con esto poder cubrir la necesidad de agua para sus Sistemas de Seguridad, así como proveer de este servicio al personal que labore en la Planta.

(21)

AMBIENTAL

______________________

El proyecto, no contempla el Cambio de Uso de Suelo de Áreas Forestales, así como selvas o zonas áridas, de conformidad con el Articulo 28 de la fracción VII de la LGEEPA y los Artículos 5º inciso O y el Articulo14 del Reglamento de la LGEEPA en materia de Impacto Ambiental.

Sin embargo se desarrollarán los trámites para Cambio de Uso de Suelo de Régimen Agropecuario Tipo Ejidal a Industrial, de acuerdo a los lineamientos establecidos en la Secretaria de la Reforma Agraria y la Legislación Aplicable en el Municipio de Atotonilco de Tula Hgo.

II.1.7 Urbanización del área y descripción de servicios requeridos:

La zona industrial donde se ubicará la Planta de Almacenamiento de Gas Licuado del Petróleo, cuenta con una infraestructura de comunicación terrestre por carretera. En dirección hacia el Centro de la República existe la Carretera Federal No. 31 de dos vías Jorobas, Edo Méx. – Tula, Hgo., que conecta con la Carretera Federal No. 57 Autopista de Cuatro Carriles hacia la ciudad de Querétaro, Qro. y hacia la Ciudad de México.

Su cercanía con la zona poblacional más grande de la República Mexicana -la Ciudad de México-, y con la Capital del Estado de Querétaro, conlleva un sinnúmero de ventajas y disponibilidad de infraestructura, que le confieren estratégicamente una ubicación aceptable al proyecto.

A continuación se desglosa -de manera general-, la infraestructura de bienes y servicios requeridos para el funcionamiento de la Planta:

a) Agua.

b) Aire de Planta e instrumentos.

c) Energía eléctrica.

(22)

AMBIENTAL

______________________

22

II.2. Características particulares del proyecto:

Las obras tipo para los proyectos de construcción se basan en las siguientes características:

TABLA II.2.1-A ACTIVIDADES DE LOS PROYECTOS PETROLEROS TERRESTRES ETAPAS DE DESARROLLO

OBRAS TIPO

TERRESTRE PREPARACIÓN DEL

SITIO CONSTRUCCIÓN OPERACIÓN Y

MANTENIMIENTO

ABANDONO DEL SITIO Construcción de Tanques de

almacenamiento tipo esfera.

Desmonte y Despalme de las superficies

requeridas. Construcción de obra civil.

Envío de hidrocarburos a los ductos para su punto de venta y/o distribución.

Instalación de servicios auxiliares Cortes, nivelaciones,

rellenos. Instalación de equipo.

Plantas de Almacenamiento

Transporte de maquinaria

y equipo de trabajo Instalación de tubería.

Modernización de instalaciones y cambio de

equipos.

Retiro y desmantela- miento del equipo

de la superficie afectada

Este proyecto es una propuesta de la iniciativa privada, por lo que sus características de Diseño, Construcción Operación y Mantenimiento, requieren ser autorizadas en materia de Impacto Ambiental de acuerdo a lo establecido en el Artículo 28 de la LGEEPA., sección II Industria del petróleo; al Reglamento de la LGEEPA, en materia de Evaluación del Impacto Ambiental. Según su Artículo 5º, se identifica en el Inciso D) Industria Petrolera, Sección IV, Construcción de Centros de Almacenamiento o Distribución de Hidrocarburos, que prevean Actividades Altamente Riesgosas.

El proyecto se desarrollará en una sola fase, de acuerdo a los programas de construcción para proyectos de este tipo. El diseño de la Planta fue desarrollado con apego en los lineamientos de la Ley Reglamentaria, del Artículo 27 Constitucional, en su ramo de Distribución de Gas Licuado de Petróleo de fecha 29 de Marzo de 1960 y en los lineamientos de la Norma Oficial Mexicana NOM-001-SEDG-1996 "Plantas de Almacenamiento para Gas Licuado de Petróleo Diseño y Construcción", editada por la Secretaría de Energía, Dirección General de Normas, publicada en el "Diario Oficial de la Federación” del día 12 de Septiembre de 1997.

(23)

AMBIENTAL

______________________

Tipo de Proceso: Planta de Almacenamiento para Gas Licuado del Petróleo. Definida ésta según el apartado 3.9 de la NOM-001-SEDG-1996 (Planta de Distribución y Almacenamiento para LPG), Sistema fijo y permanente para distribuir y almacenar LPG y que mediante las instalaciones apropiadas haga el trasiego de este. Puede ser exclusiva para llenado de recipientes o para carga y descarga de autos-tanque o mixta. La Planta está basada en la recepción del Gas desde el Ducto procedente de Túxpam, su transporte por tubería hasta cuatro esferas de almacenamiento, el manejo y la medición, con medidores de flujo másico, para su posterior distribución a través de autos-tanque.

La “Planta de Distribución y Almacenamiento de LPG en Atotonilco de Tula, Hidalgo”, cuenta con un predio de aproximadamente 385,143.06 m² (38.514306 Has), y se localiza en las siguientes Coordenadas: Longitud: 99^o14’30” (X = 474,778.8) Latitud: 19^o55’14” (Y = 2,202,572.94), y altitud promedio sobre el nivel medio del mar de 2,191 msnmm.

La superficie asignada para la construcción de la Planta será de (107,035.22 m²) 10.703522 Has, con un área de construcción de (78,093.25 m²) 7.809325 Has, comprendida en áreas de terracería, esferas, áreas verdes, vialidades de tráfico ligero y pesado, edificios administrativos y de control, áreas libres disponibles y zona de estacionamiento exterior.

Se contemplan (28,941.97 m²) 2.894197 Has de áreas verdes y un terreno libre de (171,072.62 m²) 17.107262 Has el cual no tiene ningún tratamiento por consolidación de suelos ya que no está contemplado algún sistema constructivo en este sitio. Se puede obtener información general en el Plano C-400 con áreas de construcción.

Las instalaciones básicas de la “Planta de Distribución y Almacenamiento de LPG, en Atotonilco de Tula, Hidalgo”, propiedad de Termigas, S.A. de C.V., serán las que a continuación se detallan:

¾ Sistema de recibo por LPG-ducto.

(24)

AMBIENTAL

______________________

24

¾ Tanques (4) esféricos de almacenamiento con capacidad de 25,000 bls c/u.

¾ 1 Tanque esférico para almacenamiento de agua contra incendio con capacidad de 25,000 bls.

¾ Sistema de recuperación de vapores.

¾ Sistema de bombas y llenaderas para Auto-tanques.

¾ Sistema contra incendio.

¾ Sistema de medición para Gas Licuado de Petróleo.

¾ Sistema de servicios auxiliares.

¾ Sistema eléctrico.

¾ Edificio administrativo y control de equipos.

¾ Sistema para Compresores de Aire.

¾ Caseta de vigilancia.

¾ CCM, Subestación eléctrica.

¾ Cuarto de Mantenimiento.

¾ Cuarto de Bombas.

¾ Estacionamientos para personal Administrativo.

¾ Báscula electrónica.

¾ Estacionamiento exterior para 80 Auto-tanques.

¾ .Sistema de control.

¾ Sistema de pesaje de báscula de 75 TON.

El Proyecto de la “Planta de Distribución y Almacenamiento de LPG, en Atotonilco de Tula, Hidalgo” se realizará en un área ejidal considerada apropiada para instalaciones de tipo industrial, en el Municipio del mismo nombre en el Estado de Hidalgo. Las instalaciones serán totalmente nuevas.

La Planta consiste, principalmente, en la construcción de infraestructura suficiente para recibir, medir y almacenar Gas Licuado de Petróleo, en el orden de 74,000 Barriles, a través de ducto y en condiciones de temperatura ambiente y presiones de equilibrio, para entregar un producto final, para su posterior embarque en auto tanques que lo transportarán a sus destinos finales, a temperatura ambiente.

(25)

AMBIENTAL

______________________

El flujo de salida del producto desde la Planta, se realizará hacia un área de llenaderas para manejar como carga a auto tanques, un volumen inicial de 50,000 barriles diarios en dos turnos de lunes a sábado, del Gas L.P. Se deberá considerar en una primera etapa (durante la operación), la instalación de llenaderas para manejar este volumen, considerando un área de crecimiento para el embarque de hasta 100,000 barriles por día.

Las obras y actividades que conforman un proyecto o conjunto de proyectos se incluirán en un Programa Parcial de Desarrollo Urbano, en el Municipio de Atotonilco de Tula, Hidalgo.

Asimismo, se hace mención de que la Planta está en etapa de diseño. Los servicios que son indispensables para el adecuado desarrollo del proyecto, están incluidos de acuerdo a la actividad que se propone.

El proyecto contempla la realización de obras y/o actividades incluidas en el Reglamento de la Ley General del Equilibrio Ecológico y la Protección al Ambiente en materia de Evaluación de Impacto Ambiental, éstas son incluidas en la descripción, con la finalidad de analizar los posibles impactos ambientales acumulativos y sinérgicos, que pudieran ocasionarse en su conjunto.

II.2.1 Programa general de trabajo: Anexo “I” (Programa General de Trabajo).

A través de un diagrama de Gantt, se presenta un programa calendarizado de trabajo de todo el proyecto, en el cual se desglosan las distintas etapas (preparación del sitio, construcción, operación, mantenimiento y abandono del sitio, en su caso), el tiempo que llevará su ejecución, en términos de semanas, meses o años de acuerdo a lo siguiente:

El proceso constructivo se estima en un tiempo de 18 meses, dependiendo de la disponibilidad de materiales y de la entrega de los equipos por parte de los proveedores, distribuidos de la siguiente manera:

¾ Diseño de Ingeniería Básica, 4 meses.

¾ Preparación del sitio, 3 meses.

(26)

AMBIENTAL

______________________

26

¾ Obra civil y electromecánica, Procura de equipo y materiales, 9 meses.

¾ Pruebas de equipo y arranque de la Planta, 2 meses.

Para el diseño del proyecto se tiene considerado un tiempo estimado de 540 días, aunque no existe un programa calendarizado para las etapas de preparación del sitio y la construcción de obra, el Contratista, deberá sujetarse a los 540 días naturales de acuerdo a diseño, para este tipo de obras.

II.2.2 Preparación del sitio:

Para cada obra civil propuesta, se detalla la localización y superficie de la zona o zonas que serán afectadas y se realiza una cuantificación de los recursos que se verán modificados. Para esto se anexan los planos de ubicación de las obras y el plano constructivo. De acuerdo con las actividades del proyecto, para la preparación del sitio están las contempladas:

II.2.3. Descripción de obras y actividades provisionales del proyecto.

En términos generales, el proyecto de referencia comprende el desarrollo de las siguientes actividades:

¾ Ingeniería Básica.

¾ Ingeniería de Detalle.

¾ Procuración de Equipos y Materiales.

¾ Construcción.

¾ Pruebas en vacío y con producto.

¾ Arranque y Operación de la Planta.

¾ Programas de Capacitación y Mantenimiento.

La energía eléctrica será proporcionada por la Compañía de Luz y Fuerza del Centro y la Planta contará con generadores para solventar alguna falla en el suministro, a fin de asegurar una operación eficiente y confiable de la Planta. La tabla II.2.3.1 hace referencia de la información solicitada en el apéndice II de la presente guía.

(27)

AMBIENTAL

______________________

TABLA II.2.3.1 OBRAS Y ACTIVIDADES PROVISIONALES Y ASOCIADAS.

TIPO DE INFRAESTRUCTURA INFORMACIÓN ESPECÍFICA

Construcción de caminos de acceso. No se requieren, ya que la Planta cuenta con caminos de acceso propios.

Construcción de vialidades. Se requieren, para que la Planta funcione en forma eficiente.

Descripción de los laboratorios de control

y análisis. Por las características de la obra se requiere un laboratorio de análisis de la calidad del producto que es recibido y distribuido.

Descripción de centros de telecomunicaciones y cómputo.

La Planta, contará con su propio centro de telecomunicaciones así como con un centro de cómputo.

Servicio médico y respuesta a emergencias.

Termigas S.A. de C.V., contará con servicios médicos proporcionados por el IMSS y tendrá equipo de primeros auxilios en cada una de sus instalaciones, por lo cual para este proyecto no requiere este tipo de obras.

Almacenes, bodegas y talleres. Estas serán construidas por la Compañía a la cual se le asignará el desarrollo de la obra, y deberá estar sujeta a las dimensiones del proyecto.

Campamentos, dormitorios, comedores.

Habrá necesidad de un edificio administrativo y dormitorios (Solo para el personal durante la carga a auto tanques), además se cuenta con comedores ya establecidos en la zona industrial.

Instalaciones sanitarias. Según las bases del contrato, la Compañía Constructora deberá proporcionar letrinas para uso de su personal.

Bancos de material. El Contratista proporcionará la ubicación y los volúmenes manejados de material.

Planta de tratamiento de efluentes. Por las características del proyecto, no habrá necesidad de estas obras.

Instalaciones para la generación,

transformación y conducción de energía. No hay necesidad de estas obras por las características del proyecto.

Estacionamiento exterior para Auto-

tanques. Con capacidad para contener hasta 80 Auto-tanques.

Fuente: BASES DE DISEÑO DEL PROYECTO.

II.2.3.1. Obras del proyecto

Las obras principales que se construirán dentro del Límite de Batería de la Planta, de acuerdo con los requerimientos de distribución, y el estudio sobre mecánica de suelos Anexo “J-1”

(Estudio de Mecánica de Suelos) y Anexo “J-2” (Plano de Distribución de Instalaciones C-400), son las siguientes:

¾ Edificio Principal.

¾ Cuartos de Control Centralizado (adjunto al principal).

¾ Cobertizos para compresores de Aire Instrumentos.

¾ Las áreas de la Planta y las calles de acceso deberán estar pavimentadas, de acuerdo a las estimaciones de cargas de tránsito, especialmente el patio para estacionamiento de auto tanques.

¾ Casa de Bombas.

¾ Caseta de Control de Acceso.

(28)

AMBIENTAL

______________________

28

¾ Estacionamiento con cobertizo para personal administrativo.

¾ Todas las calles deberán estar urbanizadas con iluminación, drenaje pluvial con alcantarillado y pavimentación con concreto.

La Planta de Almacenamiento de Gas Licuado de Petróleo Propiedad de Termigas, S.A. de C.V., constará de las siguientes instalaciones:

Área de Recibo y medición:

• Un sistema de medición de LPG, a la llegada. (LPG ducto).

Área de Almacenamiento:

• Tanques (4) esféricos de almacenamiento con capacidad de 25,000 bls c/u para almacenamiento de LPG.

Sistema de recuperación de vapores.

• Compresor tipo tornillo.

Área de Llenaderas:

• Bombas (3) de carga de LPG a sistema de llenado.

• Un sistema de medición de LPG en cada posición de llenado de auto-tanques.

• Seis islas para llenado de auto-tanques, con dos posiciones cada una.

Servicios Auxiliares y Seguridad:

• Servicios auxiliares (agua de enfriamiento, aire de planta, aire de instrumentos, diesel)

Sistema de agua contra incendio.

• Tanque de agua contra incendio 25,000 Bls.

• Red presurizada de agua contra incendio.

• Bomba de combustión interna de agua contra incendio de 5000 GPM.

• Bomba principal eléctrica de agua contra incendio de 5000 GPM.

• Bomba Jockey, para mantener el sistema presurizado.

• Tanque hidroneumático o anti-golpe de ariete.

Sistema de paro de emergencia.

• Sistema vickers.
