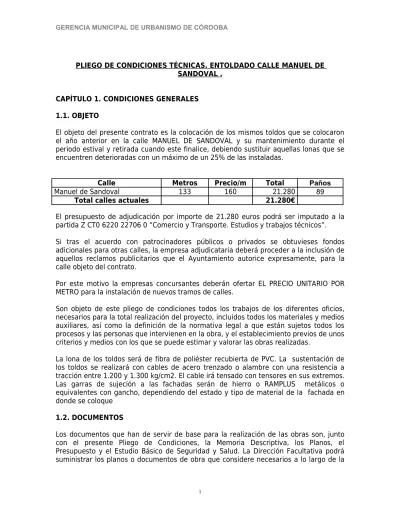

PLIEGO DE CONDICIONES TÉCNICAS. ENTOLDADO CALLE MANUEL DE SANDOVAL .
CAPÍTULO 1. CONDICIONES GENERALES 1.1. OBJETO
El objeto del presente contrato es la colocación de los mismos toldos que se colocaron el año anterior en la calle MANUEL DE SANDOVAL y su mantenimiento durante el periodo estival y retirada cuando este finalice, debiendo sustituir aquellas lonas que se encuentren deterioradas con un máximo de un 25% de las instaladas.
Calle Metros Precio/m Total Paños
Manuel de Sandoval 133 160 21.280 89
Total calles actuales 21.280€
El presupuesto de adjudicación por importe de 21.280 euros podrá ser imputado a la partida Z CT0 6220 22706 0 “Comercio y Transporte. Estudios y trabajos técnicos”.
Si tras el acuerdo con patrocinadores públicos o privados se obtuvieses fondos adicionales para otras calles, la empresa adjudicataria deberá proceder a la inclusión de aquellos reclamos publicitarios que el Ayuntamiento autorice expresamente, para la calle objeto del contrato.
Por este motivo la empresas concursantes deberán ofertar EL PRECIO UNITARIO POR METRO para la instalación de nuevos tramos de calles.
Son objeto de este pliego de condiciones todos los trabajos de los diferentes oficios, necesarios para la total realización del proyecto, incluidos todos los materiales y medios auxiliares, así como la definición de la normativa legal a que están sujetos todos los procesos y las personas que intervienen en la obra, y el establecimiento previos de unos criterios y medios con los que se puede estimar y valorar las obras realizadas.
La lona de los toldos será de fibra de poliéster recubierta de PVC. La sustentación de los toldos se realizará con cables de acero trenzado o alambre con una resistencia a tracción entre 1.200 y 1.300 kg/cm2. El cable irá tensado con tensores en sus extremos.
Las garras de sujeción a las fachadas serán de hierro o RAMPLUS metálicos o equivalentes con gancho, dependiendo del estado y tipo de material de la fachada en donde se coloque
1.2. DOCUMENTOS
Los documentos que han de servir de base para la realización de las obras son, junto con el presente Pliego de Condiciones, la Memoria Descriptiva, los Planos, el Presupuesto y el Estudio Básico de Seguridad y Salud. La Dirección Facultativa podrá
misma, y en el Libro de Ordenes y Asistencias, que estará en todo momento en la obra, podrá fijar cuantas órdenes o instrucciones crea oportunas con indicación de la fecha y la firma de dicha Dirección, así como la del "enterado" del contratista, encargado o técnico que le represente.
1.3. CONDICIONES NO ESPECIFICADAS
Todas las condiciones no especificadas en este Pliego se regirán por las del Pliego General de Técnicas de la Dirección General de Arquitectura.
Asimismo con la previa autorización pertinente del Excmo. Ayuntamiento se podrán poner elementos publicitarios, en la forma y alcance que dicha autorización establezca.
1.4.- PLAZO EJECUCION.
El plazo de ejecución será de dos semanas desde la adjudicación del mismo CAPITULO 2. CONDICIONES TÉCNICAS
2.1 CONDICIONES GENERALES Art. 1 Normativa
Serán de aplicación obligatoria las prescripciones contenidas en las normas que se citan en los apartados correspondientes, relativas a la calidad de los materiales y a las condiciones de ejecución en obra
Art. 2 Elección de materiales y ensayos.
El Contratista presentará a la Dirección Facultativa para su aprobación, las fichas técnicas de los materiales que vayan a emplearse en la ejecución de las obras. Si en cualquier momento la Dirección Facultativa dudara en el sentido de que los materiales empleados no se ajustasen a las fichas técnicas aprobadas podrá exigir la realización de los ensayos precisos para verificar su adecuación.
Si los resultados de los ensayos confirmasen el criterio de la Dirección Facultativa, los gastos y retrasos ocasionados por los mismos serían por cuenta del Contratista, independientemente de las medidas de demolición o desmontaje que adopte la misma.
Art. 3 Ejecución de las obras.
La calidad en la ejecución de las obras será aceptada o rechazada por la Dirección Facultativa, de acuerdo con las normas de la buena práctica de la construcción
2.2 CONDICIONES QUE DEBEN CUMPLIR LOS MATERIALES 2.2.1 CONGLOMERANTES y ADITIVOS
2.2.1.1 Conglomerantes
Art. 1 Cal aérea y cal hidráulica
El producto deberá rechazarse si, en el momento de abrir el recipiente que lo contenga, aparece en estado grumoso o aglomerado.
El programa de control para recepción del material queda a discreción del Director de la Obra
Art. 2 Cementos
El cemento elegido cumplirá las prescripciones del RC-88.
Asimismo, el cemento elegido será capaz de proporcionar al mortero u hormigón las condiciones exigidas en los apartados correspondientes del presente Pliego
2.2.2.MATERIALES POLIMÉRICOS 2.2.2.1 Resinas reactivas
Art. 1 Resinas reactivas y epoxi.
La formulación y procedimiento de empleo en obra habrán de ser sometidos a la aprobación del Director, después de realizados los ensayos y pruebas que éste ordene y antes de iniciar los trabajos de acopio y preparación de los materiales.
2.2.3.TOLDOS.
Los toldos se realizarán con lona de color blanco hueso perforada para evitar la acumulación de agua de lluvia y ofrecer menor resistencia la viento. Se dispondrán formando ondas en el sentido transversal de la calle. Se fijarán mediante garras y cable o alambre según se especifica en 2.3.3.1.
Los paños tendrán 1,40m. de ancho y largo variable.
La publicidad se colocará en 1 de cada 10 paños, e ira compartiendo espacio con la publicidad institucional del Ayuntamiento de Córdoba y la Capitalidad Cultural 2016 que lo hará también cada 10 paños intercalada con la anterior.
Los emblemas publicitarios tendrán un tamaño máximo de 0’7m2.
2.2.4.MATERIALES DIVERSOS
2.2.4.1. Agua a emplear en morteros y hormigones Art. 1 Condiciones generales
Podrán ser empleadas como norma general todas las aguas aceptadas en la práctica habitual, debiéndose analizar aquellas que no posean antecedentes concretos y ofrezcan dudas en su composición y puedan alterar las propiedades exigidas a morteros y hormigones.
2.3 CONDICIONES QUE DEBEN CUMPLIR LAS UNIDADES DE OBRA 2.3.1 DESMONTAJE
Art. 1 Condiciones generales
Las operaciones de desmontaje de toldos e instalaciones se efectuarán con las precauciones necesarias para lograr unas condiciones de seguridad suficientes y evitar daños a las personas y en las edificaciones, de acuerdo con lo que sobre el particular ordene el Director de las obras, quien designará los elementos que haya de conservar intactos.
Los trabajos se realizarán de forma que produzcan la menor molestia posible a los ocupantes de las zonas próximas a la obra.
Se protegerán los elementos de servicio público que puedan ser afectados por el desmontaje, como árboles, farolas, kiosco, etc.
2.3.2. ALBAÑILERíA y CANTERíA 2.3.2.1. Morteros de cemento Art. 1 Materiales.
• Cemento: cumplirá el art. .2 apartado 2.2.1.1. de este Pliego.
• Agua: en general, podrán ser utilizadas todas las aguas sancionadas como aceptables por la práctica. Cuando no se posean antecedentes de su utilización o en caso de duda deberán analizarse las aguas.
• Aditivos: cumplirán el apartado 2.2.1.2 de este Pliego.
• Árido: se empleará arena natural o procedente de rocas trituradas, con un tamaño máximo de cinco milímetros (5mm), siendo recomendables los siguientes límites:
* Mampostería y fábricas de ladrillo: 3mm.
* Revestimientos ordinarios. 2mm
* Enlucidos finos: 0.5 mm.
Art. 2 Ejecución.
La fabricación del mortero se podrá realizar a mano sobre piso impermeable mecánicamente.
Previamente se mezclará en seco el cemento y la arena hasta conseguir un producto homogéneo, y a continuación se añadirá el agua necesaria para conseguir una masa de consistencia adecuada.
No se empleará mortero que haya comenzado a fraguar, para lo cual solamente se fabricará la cantidad precisa para uso inmediato.
2.3.3. ANCLAJE A PARAMENTOS 2.3.3.1 Garras de anclaje
• Serán sometidas a ensayos de tracción, en número a determinar por la dirección facultativa, y deberán admitir una tensión no inferior a 205 Kp, que es el resultado de mayorar la tensión estimada de trabajo (164Kp) para un viento de 102 km/h por un coeficiente de 1.25.
• .Aquellos anclajes que no soportasen esta tensión, serán sustituidos y se saneará el paramento.
• Con carácter previo a la colocación de los toldos, la empresa facilitará los medios auxiliares necesarios para la inspección ocular de todos los anclajes, y para la realización de cuantos ensayos estime oportunos la dirección facultativa.
Una vez inspeccionados y ensayados los anclajes, y obtenido por escrito en el libro de órdenes el visto bueno de la dirección facultativa, se podrá iniciar el montaje de toldos.
2.3.4. VARIOS
• Serán por cuenta de la empresa la obtención de las pertinentes autorizaciones para cortar al tráfico rodado (o peatonal en su caso) las calles que por motivos de la instalación sean necesarias. Igualmente será responsabilidad de la empresa adjudicataria la obtención de los permisos necesarios para los vehículos que por motivo sean precisos.
• La empresa adjudicataria deberá presentar un planing en el que se especifique el orden de acometer la instalación de toldos, así como la duración de esta instalación. Este planing deberá ser informado favorablemente por la Dirección Facultativa
• La empresa adjudicataria pondrá a disposición de la obra un delegado que actuará como interlocutor permanentemente a disposición de la obra, con capacidad para representar a la empresa ante la Administración contratante.
CAPíTULO 3. OTROS REQUISITOS 3.1 SEGURIDAD LABORAL
Durante El montaje y desmontaje de los toldos se cumplirá con lo indicado en el Plan de Seguridad e Higiene establecida al efecto.
PROYECTO DE ENTOLDADO DE CALLES DE CORDOBA. CALLE MANUEL DE SANDOVAL .
PRESUPUESTO PARCIAL. CAPITULO UNICO.
(Precios I.V.A. y todos los impuestos incluidos)
Calle Metros Precio/m Total Paños
Manuel de Sandoval 133 160 21.280€ 89
Total calles actuales 21.280€
Asciende el Presupuesto Total, incluidos todos los conceptos y tributos, a la cantidad de 21.280,00 euros (VENTIUN MIL DOSCIENTOS OCHENTA EUROS)
ML ENTOLDAMIENTO DE CALLE CONSISTENTE EN LA COLOCACIÓN TOLDOS YA EXISTENTES CON RENOVACIÓN DE UN 25% DE LA SUPERFICIEN TOTAL. INCLUSO INSTALACION DE ANCLAJES EN FRENTES DE FORJADOS, CABLEADO NECESARIO y REPASOS DE ALBAÑILERIA Y PINTURA EN TODOS AQUELLOS PARAMENTOS QUE SE VEAN AFECTADOS CON DAÑOS POR LA INSTALACION DE LOS TOLDOS CON RESTITUCIÓN DEL MATERIAL ORIGINAL EXISTENTE EN CADA FACHADA. CON P .P. DE MEDIOS AUXILIARES NECESARIOS PARA REALIZAR LOS DIFERENTES TRABAJOS. MEDIDA LA LONGITUD DE CALLE ENTOLDADA EN SU EJE.
RETIRADA DE LOS TOLDOS Y DE TODOS LOS ELEMENTOS METÁLICOS, ASI COMO TRASLADO Y ACOPIO EN LOS ALMACENES MUNICIPALES, CON P.P. DE MEDIOS AUXILIARES NECESARIOS PARA REALIZAR LOS TRABAJOS. MEDIDA lA UNIDAD DESMONTADA Y TERMINADA.
Córdoba a 20 de enero de 2.009 EL ARQUITECTO
Fdo: Pedro Caro González
