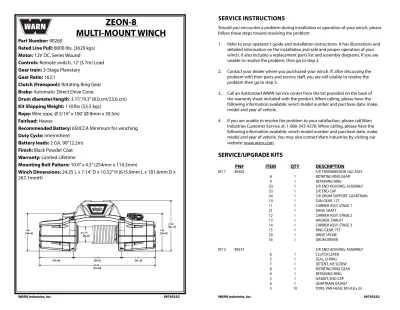

ZEON-8
MULTI-MOUNT WINCH
Part Number: 90260
Rated Line Pull: 8000 lbs. (3629 kgs) Motor: 12V DC, Series Wound
Controls: Remote switch, 12’ (3.7m) Lead Gear train: 3-Stage Planetary
Gear Ratio: 162:1
Clutch (Freespool): Rotating Ring Gear Brake: Automatic Direct Drive Cone
Drum diameter/length: 3.15”/9.3” (8.0 cm/23.6 cm) Kit Shipping Weight: 118 lbs (53.5 kgs)
Rope: Wire rope, Ø 5/16” x 100’ (Ø 8mm x 30.5m) Fairlead: Hawse
Recommended Battery: 650CCA Minimum for winching Duty Cycle: Intermittent
Battery leads: 2 GA, 90” (2.2m) Finish: Black Powder Coat Warranty: Limited Lifetime
Mounting Bolt Pattern: 10.0” x 4.5” (254mm x 114.3mm)
Winch Dimensions: 24.25 L x 7.14” D x 10.52” H (615.9mm L x 181.6mm D x 267.1mmH)
Should you encounter a problem during installation or operation of your winch, please follow these steps toward resolving the problem:
1. Refer to your operator’s guide and installation instructions. It has illustrations and detailed information on the installation and safe and proper operation of your winch. It also includes a replacement parts list and assembly diagrams. If you are unable to resolve the problem, then go to step 2.
2. Contact your dealer where you purchased your winch. If, after discussing the problem with their parts and service staff , you are still unable to resolve the problem then go to step 3.
3. Call an Authorized WARN Service center from the list provided on the back of the warranty sheet included with the product. When calling, please have the following information available: winch model number and purchase date, make, model and year of vehicle.
4. If you are unable to resolve the problem to your satisfaction, please call Warn Industries Customer Service at: 1-800-543-9276. When calling, please have the following information available: winch model number and purchase date, make, model and year of vehicle. You may also contact Warn Industries by visiting our website: www.warn.com
SERVICE INSTRUCTIONS
SERVICE/UPGRADE KITS
PN# ITEM QTY DESCRIPTION
KIT 1 89302 S/P, TRANSMISSION 162, ASSY 8 1 ROTATING RING GEAR
9 1 RETAINING RING
(2) 1 S/P, END HOUSING, ASSEMBLY (3) 1 S/P, END CAP
(4) 1 S/P, DRUM SUPPORT, GEARTRAIN 10 1 SUN GEAR, 12T
11 1 CARRIER ASSY, STAGE 1
21 1 DRIVE SHAFT
12 1 CARRIER ASSY, STAGE 2
13 1 WASHER, THRUST
14 1 CARRIER ASSY, STAGE 3 15 1 RING GEAR, 75T
20 1 DRIVE SPLINE
43 1 DRUM DRIVER
KIT 2 89237 S/P, END HOUSING, ASSEMBLY
6 1 CLUTCH LEVER
5 1 SEAL, O-RING
7 1 DETENT, M5 SCREW 8 1 ROTATING RING GEAR
9 1 RETAINING RING
2 1 GASKET, END CAP
6 1 GEARTRAIN GASKET
3 10 TORX, PAN HEAD, M5-0.8 x 25
WARN Industries, Inc. 987953A2
KIT 3 89238 S/P, END CAP
1 1 END CAP
2 1 GASKET, END CAP
3 5 TORX, PAN HEAD, M5-0.8 x 25 KIT 4 89239 1 S/P, DRUM SUPPORT, GEARTRAIN
17 1 DRUM SUPPORT, GEARTRAIN
18 1 DRUM BUSHING
19 1 DRUM SEAL
16 1 GEARTRAIN GASKET
3 5 TORX, PAN HEAD, M5-0.8 x 25
KIT 5 89240 S/P, BRAKE ASSY
22 1 BRAKE ASSY
21 1 DRIVE SHAFT
23 1 CASTING,MOTOR COUPLER
24 1 DRUM
KIT 6 89931 S/P, MOTOR 3 TURN
27 1 MOTOR 3 TURN
25 1 DRUM BUSHING, MOTOR
19 1 DRUM SEAL
KIT 7 90364 S/P, CONTROL PACK, 2GA
30 1 S/P 12VDC CONTACTOR PLATE ASSEMBLY 28 1 S/P CONTROL PACK COVER ASSEMBLY 26 1 POWER CABLE 2GA, 2.2m
37 1 POWER CABLE 2GA, 71cm
KIT 8 89627 S/P BUS BARS
33 1 BUS BARS
35 1 TOP, BUSS BAR COVER 34 1 BASE, BUSS BAR COVER 36 1 TORX, PAN HEAD, M6-1.0 x 25 INDIVIDUAL ITEMS
13874 10 1 SUN GEAR, 12T
88690 11 1 CARRIER ASSY, STAGE 1
88251 21 1 DRIVE SHAFT
88508 12 1 CARRIER ASSY, STAGE 2
88543 13 1 WASHER, THRUST
88521 14 1 CARRIER ASSY, STAGE 3
88252 15 1 RING GEAR, 75T
90281 20 1 DRIVE SPLINE
13824 43 1 DRUM DRIVER
90052 41 1 ANCHOR PUCK
89242 32 1 S/P, TIE PLATE
89212 38 1 S/P, WIRE ROPE, 5/16x100’
84308 39 1 S/P, FAIRLEAD, HAWSE
81400 29 1 S/P 12VDC CONTACTOR
89626 30 1 S/P 12VDC CONTACTOR PLATE ASSEMBLY 89244 28 1 S/P CONTROL PACK COVER ASSEMBLY
83665 40 1 S/P REMOTE CONTROL
26405 26 1 POWER CABLE 2GA, 2.2m 36080 37 1 POWER CABLE 2GA, 71cm 88371 3 10 TORX, PAN HEAD, M5-0.8 x 25 88682 26 1 TORX, PAN HEAD, M6-1.0 x 25 83475 31 4 TORX, PAN HEAD, M8-1.25 x 25
90343 42 1 BRACKET, MULTI-MOUNT
WARN Industries, Inc. 987953A2
TREUIL MULTI-MOUNT ZEON 8
Référence : 90260
Eff ort en 1ère couche : 3629 kg (8000 livres) Moteur : 12 V CC, excitation série
Commandes : Interrupteur à distance, fi l de 3,7 m (12') Train d’engrenages : Planétaire à 3 étages
Rapport de démultiplication : 162:1
Embrayage (déroulement en roue libre) : Couronne dentée rotative Frein : Automatique, à came excentrée
Longueur/Diamètre du tambour : 8,0 cm/23,6 cm (3,15 po/9,3 po) Poids d’expédition du kit : 53,5 kg (118 livres)
Câble : Câble d’acier, Ø 8 mm x 30,5 m (5/16 po x 100 pieds) Guide-câble : Écubier
Batterie conseillée : 650 A (démarrage à froid) minimum pour le halage Cycle d’utilisation : Intermittent
Fils de batterie : 2 GA, (90 po) 2,2m Finition : Revêtement époxy noir Garantie : À vie limitée
Entraxe de fi xation : 254 mm x 114,3 mm (10,0 po x 4,5 po)
Dimensions du treuil : L x P x H 615,9 mm x 181,6 mm x 267,1 mm (24,25 po
x 7,14 po x 10,52 po)
Si vous éprouvez un problème lors de l’installation ou de l’utilisation du treuil, procédez comme suit pour résoudre le problème :
1. Reportez-vous à votre Guide de l’utilisateur et aux instructions d’installation. Ils comportent des illustrations ainsi que des informations détaillées sur l’installation du treuil et la manière de le faire fonctionner correctement et en toute sécurité.
Vous y trouverez également une liste des pièces de rechange et des schémas d’assemblage. Si vous ne parvenez pas à résoudre le problème, passez à l’étape 2.
2. Contactez le revendeur où vous avez acheté le treuil. Après avoir abordé le problème avec le personnel technique, si vous n’avez toujours pas pu résoudre le problème, passez à l’étape 3.
3. Appelez un centre de service agréé WARN dont la liste fi gure à l’arrière du coupon de garantie accompagnant le produit. Lors de l’appel, veillez à avoir les informations suivantes à portée de main : numéro de modèle du treuil et date d’achat, marque, modèle et année du véhicule.
4. Si vous ne parvenez pas à résoudre le problème de manière satisfaisante, appelez le service clientèle Warn Industries au numéro : 1-800-543-9276. Lors de l’appel, veillez à avoir les informations suivantes à portée de main : numéro de modèle du treuil et date d’achat, marque, modèle et année du véhicule. Vous pouvez également contacter Warn Industries en visitant notre site : www.warn.com
INSTRUCTIONS D’ENTRETIEN
KITS DE MISE À NIVEAU/ENTRETIEN
RÉF PIÈCE QTÉ DESCRIPTION
KIT 1 89302 S/P, ENSEMBLE DE TRANSMISSION 162 8 1 COURONNE DENTÉE ROTATIVE 9 1 ANNEAU DE RETENUE
(2) 1 S/P, EXTRÉMITÉ DE CARTER, ENSEMBLE (3) 1 S/P, COUVERCLE D’EXTRÉMITÉ
(4) 1 S/P, SUPPORT DE TAMBOUR POUR TRAIN
D’ENGRENAGES
10 1 PLANÉTAIRE, 12T
11 1 ENSEMBLE SUPPORT, ÉTAGE 1
21 1 ARBRE D’ENTRAÎNEMENT
12 1 ENSEMBLE SUPPORT, ÉTAGE 2
13 1 RONDELLE D’APPUI
14 1 ENSEMBLE SUPPORT, ÉTAGE 3 15 1 COURONNE DENTÉE, 75T
20 1 ENTRAÎNEMENT CANNELÉ
43 1 TAMBOUR MOTEUR
KIT 2 89237 S/P, EXTRÉMITÉ DE CARTER, ENSEMBLE
6 1 LEVIER D’EMBRAYAGE
5 1 JOINT TORIQUE
7 1 VIS DE DETENTE M5 8 1 COURONNE DENTÉE ROTATIVE 9 1 ANNEAU DE RETENUE
2 1 JOINT DU COUVERCLE D’EXTRÉMITÉ 6 1 JOINT DE TRAIN D’ENGRENAGES 3 10 TORX, TÊTE CREUSE, M5-0,8 x 25
KIT 3 89238 S/P, COUVERCLE D’EXTRÉMITÉ
1 1 COUVERCLE D’EXTRÉMITÉ
2 1 JOINT DU COUVERCLE D’EXTRÉMITÉ 3 5 TORX, TÊTE CREUSE, M5-0,8 x 25
KIT 4 89239 1 S/P, SUPPORT DE TAMBOUR POUR TRAIN D’ENGRENAGES 17 1 SUPPORT DE TAMBOUR POUR TRAIN D’ENGRENAGES
18 1 BAGUE DE TAMBOUR
19 1 JOINT DE TAMBOUR
16 1 JOINT DE TRAIN D’ENGRENAGES 3 5 TORX, TÊTE CREUSE, M5-0,8 x 25 KIT 5 89240 S/P, ENSEMBLE DE FREIN
22 1 ENSEMBLE DE FREIN
21 1 ARBRE D’ENTRAÎNEMENT
23 1 LOGEMENT, ACCOUPLEMENT MOTEUR 24 1 ENSEMBLE DE TAMBOUR
KIT 6 89931 S/P, MOTEUR 3 PHASES 27 1 MOTEUR 3 PHASES
25 1 BAGUE DE TAMBOUR, MOTEUR
19 1 JOINT DE TAMBOUR
KIT 7 90364 S/P, COFFRET DE COMMANDE, 2GA 30 1 S/P PLAQUE CONTACTEUR 12 V CC 28 1 S/P, COUVERCLE COFFRET DE COMMANDE 26 1 CÂBLE 2GA ALIMENTATION, 2,2m 37 1 CÂBLE 2GA ALIMENTATION, 71cm KIT 8 89627 S/P, COUVERCLES DE BARRE OMNIBUS
33 1 COUVERCLES DE BARRE OMNIBUS 35 1 HAUT, COUVERCLE DE BARRE OMNIBUS 34 1 BASE DU COUVERCLE DE BARRE OMNIBUS 36 1 TORX, TÊTE CREUSE, M6-1,0 x 25 INDIVIDUAL ITEMS
13874 10 1 PLANÉTAIRE, 12T
88690 11 1 ENSEMBLE SUPPORT, ÉTAGE 1 88251 21 1 ARBRE D’ENTRAÎNEMENT
88508 12 1 ENSEMBLE SUPPORT, ÉTAGE 2 88543 13 1 RONDELLE D’APPUI
88521 14 1 ENSEMBLE SUPPORT, ÉTAGE 3 88252 15 1 COURONNE DENTÉE, 75T 90281 20 1 ENTRAÎNEMENT CANNELÉ 13824 43 1 TAMBOUR MOTEUR 90052 41 1 GALET D’ANCRAGE 89242 32 1 S/P, PLAQUE D’ATTACHE
89212 38 1 S/P, CÂBLE D’ACIER, 5/16x100’
84308 39 1 S/P, GUIDE-CÂBLE À ÉCUBIER 81400 29 1 CONTACTEUR 12 V CC
89626 30 1 S/P PLAQUE CONTACTEUR 12 V CC 89244 28 1 S/P, COUVERCLE COFFRET DE COMMANDE 83665 40 1 S/P TÉLÉCOMMANDE
26405 26 1 CÂBLE 2GA ALIMENTATION, 2,2m 36080 37 1 CÂBLE 2GA ALIMENTATION, 71cm 88371 3 10 TORX, TÊTE CREUSE, M5-0,8 x 25 88682 26 1 TORX, TÊTE CREUSE, M6-1,0 x 25 83475 31 4 TORX, TÊTE CREUSE, M8-1,25 x 25 90343 42 1 SUPPORT, MULTI-MOUNT
WARN Industries, Inc. 987953A2
CABRESTANTE MONTAJES MÚLTIPLE ZEON 8
Nº de referencia: 90260
Tracción nominal del cable: 3.629 kg (8.000 libras) Motor: 12 V de CC, motor serie
Controles: Conmutador remoto, guía de 3,7 m (12 pies) Tren de engranajes: Planetario de 3 fases
Relación de transmisión: 162:1
Embrague (enrollado manual): Engranaje de anillo giratorio Freno: Automático, cono de acoplamiento directo
Diámetro y longitud del tambor: 8,0 cm/23,6 cm (3,15/9,3 pulg.) Peso de envío del conjunto: 53,5 kg (118 lb)
Cable: Cable, Ø 8 mm x 30,5 m (5/16 pulg. x 100 pies) Guía: Escobén
Batería recomendada: Mínimo para accionamiento del cabrestante: 650 CCA Ciclo de trabajo: Intermitente
Cables de la batería: 2 GA, (90 plug) 2,2m Acabado: Recubrimiento en polvo negro Garantía: Vitalicia limitada
Patrón de los pernos de montaje: 254 mm x 114,3 mm (10,0 x 4,5 pulg.) Dimensiones del cabrestante: 615,9 mm x 181,6 mm x 267,1 mm (24,25 x 7,14 x 10,52 pulg.)
WARN Industries, Inc. 987953A2
En el caso de que surgiera algún problema durante la instalación u operación del cabrestante, siga los siguientes pasos para poder solucionarlo:
1. Consulte la guía y las instrucciones de instalación del usuario. Contienen ilustraciones e información detallada sobre la instalación y la operación segura y correcta del cabrestante. También incluyen una lista de piezas de repuesto y diagramas de montaje. Si todavía no ha podido resolver el problema, vaya al paso 2.
2. Comuníquese con el distribuidor donde adquirió el cabrestante. Si después de haber expuesto el problema al personal de servicio todavía no puede resolverse el problema, vaya al paso 3.
3. Llame a un centro de servicio autorizado de WARN cuyo teléfono encontrará en la lista provista en la parte posterior de la hoja de garantía que viene con el producto. Cuando llame, tenga la siguiente información a mano: número de modelo del cabrestante y fecha de compra, marca, modelo y año de su vehículo.
4. Si no es capaz de resolver el problema a su entera satisfacción, llame al servicio de atención al cliente de Warn Industries al: 1-800-543-9276. Cuando llame, tenga la siguiente información a mano: número de modelo del cabrestante y fecha de compra, marca, modelo y año de su vehículo. También puede contactar con Warn Industries visitando nuestra página Web: www.warn.com
INSTRUCCIONES DE MANTENIMIENTO
ARTÍCULO Nº DE REF. CANT. DESCRIPCIÓN
KIT 1 89302 P/R, CONJUNTO DE TRANSMISIÓN 162 8 1 ENGRANAJE DE ANILLO GIRATORIO 9 1 ANILLO DE FIJACIÓN
(2) 1 P/R, CONJUNTO DE CUBIERTA FINAL (3) 1 P/R, CUBIERTA DE EXTREMO
(4) 1 P/R, SOPORTE DE TAMBOR, TREN DE ENGRANAJES 10 1 ENGRANAJE PLANETARIO, 12 DIENTES
11 1 CONJUNTO DE SOPORTE, FASE 1 21 1 EJE DE LA TRANSMISIÓN 12 1 CONJUNTO DE SOPORTE, FASE 2 13 1 ARANDELA DE EMPUJE 14 1 CONJUNTO DE SOPORTE, FASE 3 15 1 ENGRANAJE DE ANILLO, 75 DIENTES 20 1 EJE ROTATIVO RANURADO 43 1 TAMBOR CONDUCTOR
KIT 2 89237 P/R, CONJUNTO DE CUBIERTA FINAL 6 1 PALANCA DE EMBRAGUE
5 1 JUNTA TÓRICA
7 1 TORNILLO DE RETENCIÓN M5 8 1 ENGRANAJE DE ANILLO GIRATORIO 9 1 ANILLO DE FIJACIÓN
2 1 JUNTA, CUBIERTA DE EXTREMO 6 1 JUNTA DEL TREN DE ENGRANAJES 3 10 TORX, CABEZA TRONCOCÓNICA, M5 0,8 x 25
KITS DE SERVICIO / ACTUALIZACIÓN
KIT 3 89238 P/R, CUBIERTA DE EXTREMO 1 1 CUBIERTA DE EXTREMO 2 1 JUNTA, CUBIERTA DE EXTREMO
3 5 TORX, CABEZA TRONCOCÓNICA, M5 0,8 x 25 KIT 4 89239 1 P/R, SOPORTE DE TAMBOR, TREN DE ENGRANAJES
17 1 SOPORTE DE TAMBOR, TREN DE ENGRANAJES
18 1 CASQUILLO DE TAMBOR
19 1 SELLADO DEL TAMBOR
16 1 JUNTA DEL TREN DE ENGRANAJES 3 5 TORX, CABEZA TRONCOCÓNICA, M5 0,8 x 25 KIT 5 89240 P/R, CONJUNTO DE FRENOS
22 1 CONJUNTO DE FRENOS 21 1 EJE DE LA TRANSMISIÓN
23 1 FUNDICIÓN, ACOPLADOR DEL MOTOR 24 1 MONTAJE DEL TAMBOR
KIT 6 89931 P/R, MOTOR 3 GIROS
27 1 MOTOR 3 GIROS
25 1 CASQUILLO DEL TAMBOR, MOTOR
19 1 SELLADO DEL TAMBOR
KIT 7 90364 P/R, PAQUETE DE CONTROL, CALIBRE 2 30 1 P/R, PLACA DE CONTACTOR DE 12 V de CC 28 1 P/R, CUBIERTA DEL PAQUETE DE CONTROL 26 1 2,2m CABLE DE ALIMENTACIÓN, CALIBRE 2 37 1 71cm CABLE DE ALIMENTACIÓN, CALIBRE 2 KIT 8 89627 P/R, CUBIERTAS DE BARRAS GUÍA
33 1 CUBIERTAS DE BARRAS GUÍA
35 1 PARTE SUPERIOR, CUBIERTA DE BARRAS GUÍA 34 1 BASE, CUBIERTA DE BARRAS GUÍA
36 1 TORX, CABEZA TRONCOCÓNICA, M6 1,0 x 25 INDIVIDUAL ITEMS
13874 10 1 ENGRANAJE PLANETARIO, 12 DIENTES 88690 11 1 CONJUNTO DE SOPORTE, FASE 1 88251 21 1 EJE DE LA TRANSMISIÓN 88508 12 1 CONJUNTO DE SOPORTE, FASE 2 88543 13 1 ARANDELA DE EMPUJE 88521 14 1 CONJUNTO DE SOPORTE, FASE 3 88252 15 1 ENGRANAJE DE ANILLO, 75 DIENTES 90281 20 1 EJE ROTATIVO RANURADO 13824 43 1 TAMBOR CONDUCTOR
90052 41 1 ANCLAJE DE LÍMITE DE CARRERA 89242 32 1 P/R, PLACA DE REFUERZO 89212 38 1 P/R, CABLE, 5/16 x 100 pies 84308 39 1 P/R, GUÍA, ESCOBÉN
81400 29 1 CONTACTOR DE 12 V de CC
89626 30 1 P/R, PLACA DE CONTACTOR DE 12 V de CC 89244 28 1 P/R, CUBIERTA DEL PAQUETE DE CONTROL 83665 40 1 P/R CONTROL REMOTO
26405 26 1 2,2m CABLE DE ALIMENTACIÓN, CALIBRE 2 36080 37 1 71cm CABLE DE ALIMENTACIÓN, CALIBRE 2 88371 3 10 TORX, CABEZA TRONCOCÓNICA, M5 0,8 x 25 88682 26 1 TORX, CABEZA TRONCOCÓNICA, M6 1,0 x 25 83475 31 4 TORX, CABEZA TRONCOCÓNICA, M8 1,25 x 25 90343 42 1 ABRAZADERA, MONTAJES MÚLTIPLE
WARN Industries, Inc. 987953A2 WARN Industries, Inc. 987953A2
