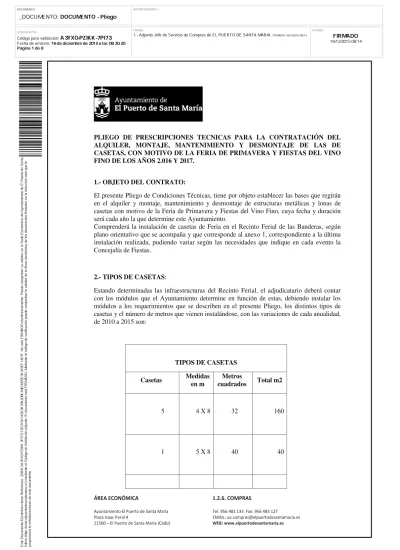

PLIEGO DE PRESCRIPCIONES TECNICAS PARA LA CONTRATACIÓN DEL ALQUILER, MONTAJE, MANTENIMIENTO Y DESMONTAJE DE LAS DE CASETAS, CON MOTIVO DE LA FERIA DE PRIMAVERA Y FIESTAS DEL VINO FINO DE LOS AÑOS 2.016 Y 2017.

1.- OBJETO DEL CONTRATO:

El presente Pliego de Condiciones Técnicas, tiene por objeto establecer las bases que regirán en el alquiler y montaje, mantenimiento y desmontaje de estructuras metálicas y lonas de casetas con motivo de la Feria de Primavera y Fiestas del Vino Fino, cuya fecha y duración será cada año la que determine este Ayuntamiento.

Comprenderá la instalación de casetas de Feria en el Recinto Ferial de las Banderas, según plano orientativo que se acompaña y que corresponde al anexo 1, correspondiente a la última instalación realizada, pudiendo variar según las necesidades que indique en cada evento la Concejalía de Fiestas.

2.- TIPOS DE CASETAS:

Estando determinadas las infraestructuras del Recinto Ferial, el adjudicatario deberá contar con los módulos que el Ayuntamiento determine en función de estas, debiendo instalar los módulos a los requerimientos que se describen en el presente Pliego, los distintos tipos de casetas y el número de metros que vienen instalándose, con las variaciones de cada anualidad, de 2010 a 2015 son:

TIPOS DE CASETAS

Casetas Medidas _{en m} _cuadradosMetros Total m2

5 4 X 8 32 160

1 5 X 8 40 40

electrónicamente. Puede comprobar su validez en la Sede Electrónica del

Ayuntamiento de El Puerto de Santa

digo de verificación puede comprobar la validez de la firma electrónica d

(2)

3 6 x 15 90 270 29 6 x 20 120 3.480 1 6 x 25 150 150 1 8 x 20 160 160 4 8 x 24 192 768 1 10 x 8 80 80 3 10 x 16 160 480 38 10 x 20 200 7.600 3 10 x 24 240 720

(3)

1 10 x 30 300 300 7 12 x 20 240 1.680 1 12 X 22 264 264 4 12 X 25 300 1.200 1 15 x 18 270 270 1 15 x 20 300 300 1 15 x 30 450 450 1 16 x 20 320 320 1 20 x 8 160 160

(4)

TOTAL DE METROS CUADRADOS 18.852

El número estimado de casetas y pañoletas a instalar por el adjudicatario será de 19.758 m2 y de 1.278 m. lineales respectivamente. Estas cantidades estarán sujetas a las necesidades del evento, pudiendo variar el Ayuntamiento las mismas comunicándoselo al adjudicatario con una antelación mínima de un mes. El aumento del número de metros estará condicionado al importe máximo de licitación, la minoración del numero de metros de montaje irá en función de la demanda existente para el evento. Por lo que el Ayuntamiento no se hará responsable, en ningún caso, de las disminuciones en el total de las instalaciones.

Cuando se instalen casetas con más de un frente, se buscará un múltiplo del mismo, no pudiendo elegirse instalaciones con frentes diferentes. El adjudicatario deberá disponer de módulos suficientes para poder atender a las demandas que este Ayuntamiento pueda realizar en función de las variaciones de distribuciones dentro del Recinto, atendiendo a una u otra distribución.

Las casetas presentarán una terminación de frente abierto y sus laterales estarán totalmente cerrados con chapas metálicas, así como el fondo de la caseta, los laterales en el interior de cada caseta le corresponderá el anverso de la chapa. Las esquinas de las estructuras laterales, que el Ayuntamiento determine, irán cubiertas con lona, salvo la parte correspondiente al último tramo del módulo que llevará además sus chapas. El techo irá en lona.

3.- DE LAS ESTRUCTURAS

Las medidas indicadas en el presente pliego son aproximadas, habiéndose considerado estas, por ser las que mejor aprovechamiento se realiza del recinto ferial y por la robustez que dota a la instalación este tipo de estructuras.

Estructura de las casetas en módulos: Las casetas de 10 mts. de frente tienen una profundidad de 4 mts. Las de 5/6 mts. de frente una profundidad de 5 mts., las 8 mts. de frente tienen una profundidad de 4 mts., al igual que las de cuatro metros de frente, las de 12 mts. de frente tienen una profundidad de 5 mts, las de 15/16 mts. de frente tienen una profundidad de 5 mts y las 16/20 mts. de frente tienen una profundidad de 4 mts. Las alturas desde el suelo hasta el vértice del tímpano serán aproximadamente de 3 mts y 3,5 mts, según el tipo de módulo.

(5)

Cada módulo está compuesto de cuatro patas de cuadrados de 2,50x2,50 mm. como mínimo, estos irán introducidos en un pie que tendrá como base una pletina para sujeción al suelo de dimensiones aproximadas de 145x80x15 mm, con unos cajillos rectangulares para introducir una pestaña que irá soldada al rectangular que establece la fijación en la base. La parte superior constará de cajillos de las cerchas frontales y laterales, con los correspondientes cajillos en la parte superior e inferior a continuar ampliando los módulos que se consideren necesarios. La estructura deberá tener al menos 2 cerchas frontales situadas al inicio y final del modulo y 3 laterales situadas en los laterales y parte central.

Al objeto de garantizar la estabilidad de las estructuras que se instalen se establece la obligatoriedad de contar con CERTIFICADO OFICIAL emitido por Técnico cualificado de SEGURIDAD Y SOLIDEZ, debiendo cumplir las Normas CTE DB SE-AE “Código Técnico de La Edificación” y CTE DB SE A, o cualquier otra que modifique o actualice a estas, que deberá estar visado por Colegio Oficial y a disposición de los Servicios Técnicos Municipales, que en cualquier momento del periodo de funcionamiento podrán solicitarlo. El original o copia compulsada del mismo se entregara en la U.A. de Compras, requiriéndose además una declaración responsable del adjudicatario antes del inicio de cada evento en la que se indique que dicha instalación se ha efectuado conforme a las especificaciones certificadas.

4.- DE LAS LONAS

Las lonas serán ignífugas o ignifugadas en masas, y deberá estar en posesión del adjudicatario el certificado que así lo acredite, expedido por Laboratorio Oficial Homologado. En caso de ignifugación en masa, transcurrido el plazo de durabilidad del mismo deberá someterse a un nuevo procedimiento de ignifugado acompañando el certificado correspondiente o bien proceder a su sustitución por otras lonas que cumplan con este requisito. De cualquier manera se exigirá para la recepción del suministro una declaración responsable de que las lonas empleadas son las certificadas.

La lona que cubrirá el techo y cuerpo de la caseta será listada en colores rojo y blanco o verde y blanco. Las listas tendrán una anchura de 10 cms. y la colocación del rayado deberá ir en dirección vertical hacia el suelo, en su caída lateral desde los puntos más altos de las cerchas, o en su defecto en colores lisos. Los colores de las lonas podrán ir alternados dentro

de cada manzana.

En la parte frontal, para cerramiento de la caseta en su línea de fachada y bajo la pañoleta se colocarán cortinas de lona rayada de idénticas características y color que las empleadas en la cubierta, salvo que la Concejalía de Fiestas disponga su alternancia por cuestiones de estética. Estas cortinas se dispondrán en paños que permitan ser recogidos a ambos lados de cada módulo, de forma que se permita la visión desde el exterior del primer cuerpo de la caseta.

El techo tiene cubierta a dos aguas sobre una altura de 3 mts. y con un pendolón de 1 a 2,50 mts. aproximadamente. En la parte inferior de los techos de casetas colindantes se

(6)

colocará una canaleta con pendiente suficiente para que pueda evacuar el agua en caso de lluvia.

5.- PAÑOLETAS:

La pañoleta es un elemento fabricado en tablero marino sobre estructura metálica, que a modo de tímpano se coloca tapando las cerchas de la fachada, y cubriendo a la misma altura los laterales de las casetas que hacen esquina. Tendrá las dimensiones que correspondan al tipo de modulo instalado, y será facilitada por el Ayuntamiento para su instalación. El adjudicatario efectuara el montaje y desmontaje de las mismas, siendo responsable del mantenimiento y buen estado de estas durante el periodo del contrato, teniendo que proceder a su devolución una vez terminado el mismo. Irán montadas estas sobre el frente de las casetas, salvo en las que hacen esquina que la llevarán además en los laterales.

6.- DE LOS CERRAMIENTOS

Las casetas presentarán en su parte delantera un patio de unas medidas de 2 ó 2,5 mts. de fondo por la medida del frente propio de la caseta. Procediéndose a su cerramiento con barandales a ambos lados de la caseta, y en su frente un barandal con un pórtico que permite el acceso a dicho patio.

Este cerramiento estará en perfecto estado de pintura y anclaje, en el día de la prueba del alumbrado, para lo cual el usuario de la caseta habrá de eliminar cualquier elemento que obstaculice la realización de dicha faena.

Los barandales además de permitir el cerramiento al frente de la caseta con su correspondiente pórtico, deberán cubrir los laterales de las casetas (fuera ya del espacio del patio) en aquellas zonas que comprenden las casetas ubicadas en esquinas. Permitiendo así un cerramiento total de barandales en parcelas o grupos de casetas que constituyan una manzana.

7.- MANTENIMIENTO

El mantenimiento de la instalación correrá por cuenta del adjudicatario tanto de estructuras como de lonas, estableciéndose un máximo de 8 horas, desde la comunicación del aviso, para subsanar cualquier defecto de las mismas. Siempre que la avería sea imputable a defectos de la instalación, el adjudicatario procederá a las reparaciones oportunas sin la necesidad del aviso previo. Si la avería es debida al usuario de la instalación, el adjudicatario actuará a requerimiento de los servicios del Ayuntamiento, y en este caso responderá el usuario ante la Administración mediante la garantía establecida a tal efecto por estos. El adjudicatario deberá estar localizable las 24 horas desde la velada hasta la finalización.

El Puerto de Santa María, a 23 de octubre de 2015.

El Técnico de Compras y Suministros

Fdo: Miguel Llorca Fraguela

(7)

ANEXO I
