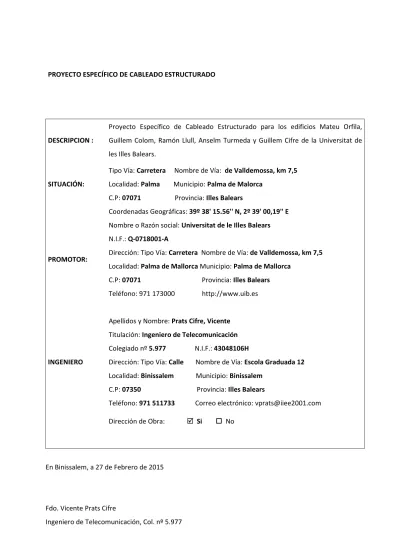

PROYECTO ESPECÍFICO DE CABLEADO ESTRUCTURADO
DESCRIPCION :
Proyecto Específico de Cableado Estructurado para los edificios Mateu Orfila, Guillem Colom, Ramón Llull, Anselm Turmeda y Guillem Cifre de la Universitat de les Illes Balears.
SITUACIÓN:
Tipo Vía: Carretera Nombre de Vía: de Valldemossa, km 7,5 Localidad: Palma Municipio: Palma de Malorca
C.P: 07071 Provincia: Illes Balears
Coordenadas Geográficas: 39º 38' 15.56'' N, 2º 39' 00,19'' E
PROMOTOR:
Nombre o Razón social: Universitat de le Illes Balears N.I.F.: Q-0718001-A
Dirección: Tipo Vía: Carretera Nombre de Vía: de Valldemossa, km 7,5 Localidad: Palma de Mallorca Municipio: Palma de Mallorca
C.P: 07071 Provincia: Illes Balears Teléfono: 971 173000 http://www.uib.es
INGENIERO
Apellidos y Nombre: Prats Cifre, Vicente Titulación: Ingeniero de Telecomunicación Colegiado nº 5.977 N.I.F.: 43048106H
Dirección: Tipo Vía: Calle Nombre de Vía: Escola Graduada 12 Localidad: Binissalem Municipio: Binissalem
C.P: 07350 Provincia: Illes Balears
Teléfono: 971 511733 Correo electrónico: [email protected] Dirección de Obra: Si No
En Binissalem, a 27 de Febrero de 2015
Fdo. Vicente Prats Cifre
INDICE
1.- MEMORIA
1.1 - DATOS GENERALES 1.1.A) Datos del promotor
1.1.A.a) Introducción y situación actual 1.1.B) Descripción de los edificios 1.1.B.a) Edificio Guillem Cifre 1.1.B.b) Edificio Anselm Turmeda 1.1.B.c) Edificio Guillem Colom 1.1.B.d) Edificio Mateu Orfila 1.1.B.e) Edificio Ramón Llull 1.1.C) Objeto del Proyecto Técnico
1.2.- SISTEMA DE CABLEADO ESTRUCTURADO (SCE) 1.2.A) Diseño e implementación del SCE
1.2.A.a) Nota introductoria
1.2.A.b) Modelo y arquitectura del SCE 1.2.A.c) Subsistemas de cableado 1.2.A.d) Dimensionado y Configuración 1.2.A.e) Garantía del sistema de cableado
1.2.A.f) Planificación e instalación del sistema de cableado 1.2.A.g) Separación de circuitos
1.2.A.h) Seguridad proactica en el SCE 1.2.A.i) Gestión y Administración del sistema 1.2.B) Infraestructura Soporte del SCE 1.2.B.a) Subsistema troncal del edificio 1.2.B.b) Subsistema Horizontal
2. PLIEGO DE CONDICIONES 2.1 Condiciones Particulares
2.1.A) Sistema de cableado estructurado (SCE) 2.1.A.a) Características Técnicas del Cableado
2.1.A.b) Características Técnicas del Puesto de Trabajo 2.1.A.c) Características Técnicas del Panel de Distribución 2.1.A.d) Características Técnicas de los Patch Cords
2.1.A.e) Características Técnicas de la Fibra Optica
2.1.A.f) Características Técnicas de los elementos de Administración 2.1.B) Infraestructura de Cableado Estructurado
2.1.B.a) Características de la canalización de acceso a los proveedores de servicio, del subsistema troncal (vertical) y del subsistema horizontal del edificio
2.1.B.b) ) Condicionantes a tener en cuenta en la distribución interior de la SCP. Instalación y ubicación de los diferentes equipos
2.1.B.c) Características de los registros de enlace, de planta, registros de derivación y de toma Registros de planta
2.1.B.d) Tierra de la instalación 2.1.C) Certificación del SCE 2.2) Condiciones Generales
2.2.A) Reglamento de Cableado Estructurado y Normas Anexas 2.2.A.a) Legislación de aplicación a los SCE
2.2.A.b) De seguridad entre instalaciones 2.2.A.c) De accesibilidad
2.2.A.d) De identificación
2.2.B) Estudio de Seguridad y Salud 2.2.B.a) Plan de Seguridad e Higiene
2.2.C) Normativa sobre protección contra campos electromagnéticos 2.2.C.a) Compatibilidad electromagnética
2.2.D) Normativa de protección contra incendios 2.2.E) Secreto de las Comunicaciones
3 PLANOS
3.1) Indice de planos
1.- MEMORIA
Proyecto Específico de Cableado Estructurado en Categoría 6A para los edificios Mateu Orfila, Guillem Colom, Ramón Llull, Anselm Turmeda y Guillem Cifre de la Universitat de les Illes Balears. Edificios públicos para docencia e investigación, con cableado estructurado existente pero actualmente obsoleto (categoría 5).
1.1.- DATOS GENERALES 1.1.A) Datos del Promotor
Nombre o Razón social: Universitat de les Illes Balears (UIB) NIF: Q-0718001-A
Dirección: Ctra Valldemossa, km 7,5 07071, Palma de Mallorca
1.1.A.a) Introducción y situación actual.
El presente documento contiene las prescripciones técnicas para la contratación por parte de la Universidad de les Illes Balears (en adelante UIB) de la sustitución de parte de la infraestructura de cableado estructurado horizontal en los edificios Mateu Orfila, Ramón Llull, Guillem Colom, Anselm Turmeda y Guillem Cifre situados en el Campus de la Universidad sito en Palma de Mallorca.
El objetivo del presente pliego técnico es definir las características técnicas y de instalación del nuevo cableado horizontal, que permitirá cubrir las necesidades actuales y las previstas para los próximos años, de los usuarios de la red de datos de I+D+I de los mencionados edificios de la UIB.
Además del suministro del material necesario, el contratista debe acometer la instalación de las tomas de usuario, paneles de puntos en los armarios, implantación del cableado horizontal y proveer la documentación asociada indicada en el presente documento. En los siguientes apartados se detallan todos los objetivos del proyecto.
La UIB, mediante el Centro de Tecnologías de la Información y el Servicio de Patrimonio y Contratación, ostenta la prerrogativa de interpretar este documento, así como la oferta del contratista y el resto de documentos contractuales, resolviendo las dudas que pudieran aparecer sobre su cumplimiento.
La UIB tiene presencia en las islas de Mallorca, Ibiza y Menorca. El objetivo de este proyecto es un subconjunto de edificios de los que componen el Campus universitario situado en la isla de Mallorca. Algunas de estas construcciones son de construcción de la década de los 90 y anteriores. Cinco de estos edificios: Mateu Orfila, Ramón Llull, Anselm Turmeda, Guillem Colom y Guillem Cifre, requieren la renovación de parte del cableado estructurado horizontal que tienen instalado.
de cableado de diferentes categorías puesto que tras la construcción de cada edificio y la del cableado inicial se han realizado ampliaciones y modificaciones en el citado cableado. El objetivo del proyecto es renovar el cableado de categoría 5 o inferior que se encuentra en los edificios mencionados. El cableado de categoría 5e o superior no se modificará y se mantendrá funcionando puesto que ofrece el servicio que hoy en día se necesita.
Las tecnologías de la información se han convertido en una herramienta común y necesaria para casi cualquier integrante de la comunidad universitaria. Las necesidades que tienen son cada vez más exigentes con los sistemas que utilizan y, claro está, con el cableado que soporta estas aplicaciones. Es por esto que resulta necesaria la renovación de parte del cableado ya que no satisface los requerimientos del servicio que actualmente se demanda.
Parte del sistema de cableado estructurado horizontal de los edificios mencionados tiene más de veinte años y es de categoría 5 o inferior. Esta situación provoca que el servicio que se ofrece a los usuarios sea mejorable puesto que actualmente demandan velocidades mínimas de 100 Mbps o incluso 1 Gbps. Las tecnologías necesarias para ofrecer este servicio especifican que el cableado debe ser de categoría 5e o superior. Además el cableado estructurado debe ser un sistema estable y fiable para que el servicio a los usuarios no se vea comprometido. En el caso del sistema que se está tratando, que tiene cerca de 25 años, sufre problemas de fiabilidad debido al paso de los años, el uso, etcétera, provocando que parte de los puntos no sean útiles.
En el presente proyecto técnico en se indican las modificaciones que se han de llevar a cabo en cada uno de los edificios y los armarios: tomas que se han de eliminar y reinstalar con el nuevo sistema de cableado estructurado indicando el material necesario para llevar a cabo la instalación
En número total de puntos de red a substituir es de 3.600. El cableado horizontal objeto del presente proyecto comprende desde la toma de usuario, el cableado necesario para llegar al armario de comunicaciones que le da servicio, el panel y el punto de datos dentro del panel. Este armario a su vez está conectado con el armario principal del edificio mediante el cableado vertical y conecta con el resto de la red de la UIB.
El proyecto contempla la sustitución del cableado estructurado existente en cinco edificios del Campus Universitario de la U.I.B., cableado de categoría 5 (velocidad máxima de transmisión Ethernet de 100Mbps), por nuevo cableado estructurado categoría 6A (velocidad máxima de transmisión Ethernet de 10 Gbps). Este cableado se instaló en los años 90 y actualmente está obsoleto. Además del cableado Cat5, existen ampliaciones posteriores en Cat5E y Cat6 que se deberán mantener.
1.1.B) Descripción de los Edificios.
A continuación se describen los cinco edificios objeto del presente proyecto: Guillem Cifre, Anselm Turmeda, Guillem Colom, Mateu Orfila y Ramón Llull. Se detalla, por cada edificio, las tomas a sustituir en cada rack, las tomas Cat5E y Cat6 existentes en cada rack, su situación en los planos (por planta) y las canalizaciones a instalar.
1.1.B.a) Edificio Guillem Cifre.
El edificio está dividido en tres módulos (A, B y C) unidos entre sí por pasos existentes al nivel de la primera planta. Cada módulo consta de 6 plantas: sótano, entresuelo, baja, primera, segunda y tercera. A efectos del presente proyecto, el sótano y las plantas baja, primera, segunda y tercera son relevantes. Todos los racks de comunicaciones existentes se hallan en la primera planta: dos en el módulo A (rack A y A1), uno en el módulo B (rack B) y otro en el C (rack C).
A continuación se detallan el número y tipo de tomas de datos instaladas en cada rack:
Rack A A1 B C
Tomas Cat5 204 96 192 216
Tomas Cat5E 35 39 42 36
Las tomas Cat5 a sustituir son:
Rack A (bastidor): de A-01 a A-192, inclusive, más 12 tomas duplicadas. Rack A1: de A1-01 a A1-96, inclusive.
Rack B: de B-01 a B-192, inclusive. Rack C: de C-01 a C-216, inclusive.
El total de tomas Cat5 a sustituir por Cat6A es de 708, según las tomas existentes en los racks y según el número de tomas Cat5 localizadas en el edificio (en este caso coinciden). Por lo tanto, se contempla la instalación de 708 tomas Cat6A. Las 152 tomas Cat5E se mantienen, así como las 45 tomas Cat6 de la instalación WIFI existente.
Sótano:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 2 21 2 22 3 23 4 24 5 25 6 26 7 27 8 28 9 29 10 30 25 11 31 12 32 13 33 14 34 15 1 35 16 3 36 2 17 37 18 38 19 1 39 20 40
El total de tomas Cat6A a instalar en el sótano es de 34. De ellas, 2 corresponden al módulo C y el resto (32) al A. En el sótano de módulo A existe una Rejiband que se podrá aprovechar, pero los tubos que realizan la comunicación entre plantas están llenos, así como los pasos de forjados entre plantas. Deberán instalarse nuevos tubos y realizar nuevos pasos de forjado.
Planta Baja:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 4 21 41 61 2 2 3 22 42 18 62 2 3 3 23 43 63 4 3 24 44 64 5 8 25 45 65 6 26 46 3 66 7 6 27 47 67 8 2 28 48 68 9 29 49 69 2 10 30 50 2 70 11 31 2 51 71 12 32 4 52 72 13 12 33 53 73 14 3 34 54 74 15 3 35 2 55 2 75 16 10 36 56 76 6 17 3 37 2 57 77 4 18 2 38 2 58 24 78 4 19 39 2 59 2 79 4 20 40 2 60 2 80 4
El total de tomas Cat6 a instalar en la planta baja es de 159.
En la planta baja del módulo A se instalarán tubos forroplast por el falso techo de los pasillos, entrando en cada aula con forroplast por el falso techo correspondiente. Los techos son altos, por lo que se precisarán andamios para realizar los trabajos. A la altura de la conserjería se encuentra la subida al Rack A. Existe un tramo de rejiband desde esta subida al inicio del pasillo inferior, ocupada al 30%. En cualquier caso, como se indica en los planos (tomas con fondo azul), para descargar el Rack A, las tomas Cat6A a instalar en el pasillo y aulas inferiores se cablearán al Rack A1.
Cabe destacar que el el Rack A existe una instalación de "espejo" entre el rack propiamente dicho (donde está la electrónica) y un bastidor a donde llega el cableado de las tomas. Este espejo, de entrada, no se puede eliminar, dado que no hay espacio en el rack (144 tomas en 6 paneles).
La planta baja del módulo B es semejante, se instalarán tubos forroplast en el falso techo del pasillo para distribuir a cada aula (también por falso techo)los cables correspondientes.
El mismo criterio se aplica la la planta baja del módulo C. Planta Primera:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 21 41 2 22 42 6 3 2 23 43 4 2 24 6 44 5 2 25 2 45 6 2 26 46 7 2 27 47 14 8 6 28 48 8 9 29 2 49 4 10 30 2 50 11 31 2 51 3 12 8 32 52 2 13 2 33 6 53 2 14 2 34 2 54 2 15 2 35 4 55 16 36 2 56 17 37 4 57 8 18 38 4 58 19 39 4 59 20 40 60
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A
61 81 4 101 2
62 82 4 102
63 83 4 103 4
65 3 85 4 105 66 2 86 106 8 67 13 87 12 107 68 88 20 108 4 69 89 12 109 70 2 90 110 71 91 111 2 72 2 92 112 8 73 8 93 113 2 74 2 94 114 75 4 95 2 115 76 8 96 4 116 77 97 4 117 78 98 2 118 79 99 2 119 80 100 2 120
Espacio Tomas Cat 6A
121 122 123 124 125 126 127 128 129 4 130 131 132 133 134 4 135
136
137
138
139
140
El total de tomas Cat6A a instalar en la primera planta es de 313.
En el módulo A tenemos 2 racks, A y A1. Al igual que en la planta baja, la parte inferior del plano del módulo A (tomas marcadas con fondo azul) se cableará al rack A1, mientras el resto de tomas se cablearán al rack A. Existe una rejiband en el pasillo de los despachos, pero está ocupada al 100%, por lo que se instalarán tubos forroplast sujetos al techo.
En los módulos B y C la estructura es la misma, existe una rejiband instalada en el falso techo del pasillo de despachos (ocupada al 100%) que no se podrá utilizar, por lo que se instalarán tubos forroplast sujetos al techo.
Toda la canalización en las zonas comunes deberá ser de nueva instalación en los tres módulos, mientras que la canalización interior de despachos y aulas se podrá reutilizar si su tamaño lo permite.
Segunda Planta:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 21 2 41 4 2 22 2 42 4 3 2 23 2 43 4 4 2 24 2 44 4 5 2 25 2 45 4 6 2 26 2 46 4 7 2 27 2 47 4 8 2 28 2 48 9 4 29 8 49 10 10 30 50 11 31 51 4 12 22 32 52 4
13 2 33 53 14 34 4 54 15 ? 35 55 16 4 36 3 56 17 5 37 57 18 38 2 58 4 19 39 59 2 20 4 40 60 4
Espacio Tomas Cat 6A Espacio Tomas Cat 6A
61 4 81 62 4 82 63 4 83 64 4 84 3 65 2 85 2 66 4 86 8 67 87 5 68 4 88 2 69 89 70 90 71 91 72 92 73 93 74 94 75 95 76 96 77 2 97 78 98 79 99 80 100
El total de tomas localizadas en la segunda planta es de 190.
En la segunda planta sólo tenemos despachos. En los pasillos en los que estos se encuentran, hay un falso techo por el que se deberán instalar tubos forroplast sujetos al falso techo. Toda la canalización en
las zonas comunes deberá ser de nueva instalación en los tres módulos, mientras que la canalización interior de despachos y aulas se podrá reutilizar si su tamaño lo permite, al igual que en el resto de plantas.
Tercera Planta:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 21 2 22 3 23 4 24 5 25 6 26 7 27 8 28 9 29 10 30 11 31 12 32 13 33 14 34 4 15 35 16 8 36 17 37 18 38 19 39 20 40
El total de tomas localizadas en la tercera planta es de 12.
Hay 4 tomas en el módulo A y 8 en el C. En ambos casos los cables llegan desde la primera planta por pasos realizados dentro de la misma sala. Si el tamaño de la canalización existente lo permite, esta se podrá reutilizar.
Estado actual de canalizaciones y accesos a racks.
Planta Primera:
Rack A.
En el Rack A hay montado un espejo hacia el bastidor, con los cables de enlace tendidos por el suelo de la sala. La salida de cables del bastidor a la planta baja se realiza por un agujero en el forjado a través de tubos forroplast, que salen en el falso techo de la planta baja en la zona de conserjería y distribuyen por tubo forroplast a las aulas (el paso del forjado y los tubos de bajada están ocupados al 90% de su capacidad total). Distribuye a las aulas del pasillo inferior (hacia el bar) por rejiband en falso techo y luego pasa a tubo forroplast (rejiband al 30% y tubos llenos), la entrada a las aulas se realiza por tubo forroplast, que está lleno.
Los cables suben por unas canales de 150x60 mm (2) al techo de la sala donde se comunican con una bandeja de 150x60 mm que discurre por el falso techo de la planta 1ª. Reparte los cables a los pasillos situados a izquierda y derecha del cuarto de comunicaciones por una bandeja 150x60 mm y distribuye a aulas a través de tubo forroplast en falso techo. Todas estas canalizaciones están llenas y no podrán usarse. Frente a la biblioteca, en el falso techo, hay una subida a través de agujero en el forjado por donde los cables suben a la segunda planta, entrando en el laboratorio de Sistemática Humana por donde sube por una canaleta de 150x60 mm al falso techo, desde donde se distribuyen a los despachos por tubo forroplast en falso techo (tubos y canaleta llenos). También distribuye al sótano a través de patinillo PB por tubo forroplast llenos hacia bandeja metálica en sótano.
Rack A1.
Los cables suben desde el rack hacia el falso techo de la sala a través de una canaleta de 150x60 mm, que comunica con una bandeja de 150x60 mm (viene de Rack A) al 30% de capacidad en este punto y reparte por el pasillo a los despachos del bloque A. Las entradas a los despachos se realizan con canaleta de pequeñas dimensiones, que están llenas.
La bajada a planta baja se realiza a través de un agujero en el forjado, situado detrás del rack, y distribuye por tubos forroplast a la zona de aulas de la planta baja y zona bar. Los tubos están llenos. Desde la planta baja distribuye al sótano a través de tubos forroplast que pasan por patinillos y llegan a la bandeja metálica del sótano, donde a su vez se distribuyen por tubos H y forroplast llenos (el agujero del forjado y los pasos por los patinillos están llenos al 90% de capacidad y el acceso en los patinillos es limitado).
Subida por tubos forroplast a planta 2ª para distribuirse en los despachos a través de falso techo (tubos llenos).
Rack B.
La subida al falso techo de los cables se realiza a través de canaleta 150x60 mm (llena), donde comunica con bandeja de 150x60 mm hacia los despachos y aulas del pasillo de administración (bandeja ocupada al 90% y tubos de distribución a aulas llenos). Distribuye también por bandeja a despachos y aulas del pasillo hacia el bloque C.
La bajada a la planta inferior se realiza por un agujero en el forjado para llegar al falso techo del pasillo de las aulas (el paso del forjado está lleno al 80% de su capacidad). El cableado llega a las aulas por tubo forroplast de varias medidas totalmente llenos en falso techo.
La subida a la segunda planta se realiza por tubos empotrados en la pared, y se reparte el cableado por el falso techo hasta los despachos (tanto los tubos de subida como los tubos de distribución a los despachos están llenos).
Rack C.
Subida del cableado al falso techo de la sala por una canaleta de 150x60 mm totalmente llena. En el falso techo, comunica con bandeja de 150x60 mm y reparte a los despachos del bloque C a través de tubos forroplast (bandeja ocupada al 70% y tubos llenos).
Bajada del cableado por un agujero en el forjado al falso techo del patinillo de planta baja, donde se reparte por tubo forroplast a las aulas de esta planta y vuelve a subir con tubo forroplast a las aulas de la planta primera (agujeros en el forjado y tubos de distribución llenos).
Subida del cableado a planta segunda por tubos forroplast a través de pared, sube por tubo a falso techo y reparte en despachos con canaletas de pequeñas dimensiones (tubos de subida, distribución y canaletas llenas).
1.1.B.b) Edificio Anselm Turmeda
El edificio presenta forma de L, y tiene 5 plantas: sótano, entresuelo, baja, primera y segunda. A efectos del presente proyecto, todas las plantas son relevantes.
El edificio tiene un total de 7 racks de comunicaciones: uno en planta baja (rack PB), dos en el entresuelo (racks 1 y 2), tres en segunda planta (racks 1, 2 y 3) y uno en la tercera planta (rack 11).
A continuación se detallan el número y tipo de tomas de datos instaladas en cada rack: Racks 2ª planta Rack 1 2 3 Tomas Cat5 184 144 112 Tomas Cat5E 0 48 36 Rack 3ª planta Rack 11 Tomas Cat5 0 Tomas Cat5E 60 Racks entresuelo Rack 1 2 Tomas Cat5 96 192 Tomas Cat5E 63 0
Rack Planta baja
Rack PB
Tomas Cat5 72 Tomas Cat5E 141
El total de tomas Cat5 a sustituir por Cat6A es de 800 según las tomas existentes en los racks y de 698 según las tomas Cat5 localizadas por en el edificio. Se decide contemplar la instalación de 773 tomas, de las cuales 75 quedarán pendientes de replanteo.
Las 288 tomas Cat5E existentes se mantienen, así como las 41 tomas Cat6 de la instalación WIFI existente.
Las tomas a sustituir son:
Rack PB: de 2-01 a 2-96, inclusive. Rack 1 E: de 1-01 a 1-96, inclusive. Rack 2 E: de 6-01 a 6-96, inclusive. de 9-01 a 9-96, inclusive. Rack 1 P2: de 3-01 a 3-136, inclusive. de 4-01 a 4-48, inclusive. Rack 2 P2: de 5-01 a 5-96, inclusive. de 7-01 a 7-48, inclusive. Rack 3P2: de 8-01 a 8-48, inclusive. de 10-01 a 10-64, inclusive. Planta Sótano:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A
1 2 3 4 5 6 7 8 9 10 11 12 13
14 15 16 17 2 18 19 20 2
El total de tomas localizadas en el sótano es de 4. Pese a que la rejiband existente y los pasos desde el rack de planta baja al sótano están saturados, dados los pocos cables a instalar, se podrán aprovechar las canalizaciones comunes.
Planta Baja:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 21 41 2 22 42 3 32 23 43 4 24 44 5 25 45 4 6 4 26 46 4 7 4 27 47 8 4 28 48 9 4 29 49 10 16 30 50 11 2 31 51 12 4 32 4 52 13 33 4 53 14 34 2 54 15 35 2 55 16 36 4 56 17 3 37 2 57 2 18 38 1 58 52
19 2 39 59
20 6 40 60
El total de tomas localizadas en la planta baja es de 162. Del rack de planta baja (PB) el cableado llegará a las aulas del pasillo del bar por el falso techo, canalizado mediante tubos forroplast sujetos al techo. En el otro extremo de la "L" se encuentra la mayor concentración de tomas. Estas tomas bajan de los racks de entreplanta y se canalizan mediante tubos forroplast por el falso techo y el falso suelo de las aulas.
Planta Entresuelo:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A
1 2 3 4 5 4 6 2 7 2 8 9 10
Se instalarán un total de 8 tomas en la planta entresuelo. Las canalizaciones van por falso techo y bajan al rack PB, mediante forroplast.
Planta Primera:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 21 4 41 4
2 22 4 42 4
4 6 24 4 44 4 5 25 4 45 2 6 27 26 20 46 2 7 27 4 47 4 8 6 28 4 48 9 8 29 38 49 26 10 8 30 4 50 11 31 4 51 12 32 4 52 13 33 4 53 14 34 4 54 15 8 35 4 55 10 16 4 36 4 56 17 4 37 36 57 2 18 38 4 58 2 19 16 39 4 59 11 20 4 40 20 60 15
Espacio Tomas Cat 6A Espacio Tomas Cat 6A
61 2 81 62 2 82 2 63 3 83 2 64 4 84 4 65 3 85 66 2 86 2 67 87 4 68 2 88 2 69 2 89 2 70 2 90 71 2 91 72 2 92 73 2 93 74 2 94
75 2 95 76 96 77 4 97 78 6 98 79 9 99 80 100
El total de tomas localizadas en la planta primera es de 428. En el ala Este, los cables se canalizarán por el falso techo de las aulas, mientras que para los despachos se instalará una rejiband de 200x60mm en el pasillo, a la altura del falso techo de los despachos. Desde esta rejiband saldrán los cables a cada despacho. Si el tamaño lo permite, se podrán utilizar las canalizaciones existentes en cada despacho. En el ala Norte hay despachos a la izquierda y laboratorios a la derecha. Para los despachos se seguirá el mismo procedimiento que en el ala Este, se instalará una rejiband de 200x60mm y desde esta rejiband se entrará al falso techo de cada despacho. En los laboratorios (6) situados a la derecha del pasillo, se instalará una rejiband de 200x60mm en forma de U de forma que cubra la pared del pasillo y las dos adyacentes de cada laboratorio (ver planos). Los cables bajarán de la rejiband mediante canaleta hasta la caja de superficie en la que se instalarán las tomas.
Planta Segunda:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 4 21 2 41 2 2 22 2 42 2 3 1 23 2 43 2 4 24 2 44 2 5 25 2 45 2 6 26 46 2 7 27 6 47 2 8 28 13 48 2 9 29 49 2 10 30 6 50 4 11 4 31 51 12 2 32 52
13 2 33 53 14 2 34 54 15 2 35 55 16 3 36 1 56 17 2 37 4 57 18 2 38 2 58 19 2 39 2 59 20 2 40 2 60
El total de tomas localizadas en la planta segunda es de 96. La gran mayoría están en despachos situados en las dos alas. Hace poco se realizó una ampliación de tomas Cat5E en estos despachos. Para hacer llegar los cables, se instaló una rejiband en la tercera planta desde la que, mediante tubo H, los cables bajan a cada despacho. Para cablear estos despachos, se utilizará la rejiband existente y se instalarán nuevos tubos H para acceder al falso techo de cada despacho.
En la planta tercera no hay ninguna toma a sustituir.
Estado actual de canalizaciones y accesos a racks.
Planta Baja:
La salida del cableado desde el rack PB (número 2) hacia falso techo es a través de una canal de 600x100mm llena en un 90%, que asciende unos 4 metros antes de alcanzar el falso techo. Mediante tubos forroplast, el cableado sale a la entrada (conserjería) y distribuye por los dos pasillos (Ala Este y ala Norte) por el falso techo en tubos forroplast llenos.
Parte del cableado va hacia el sótano por agujeros en el forjado (están llenos) junto al rack. En el sótano hay rejiband colgante de 200x30 hacia laboratorios y almacenes (ala Este) ocupada en un 90% de su capacidad. La rejiband ve bajando su ocupación a medida que el cableado se distribuye por laboratorios y en almacenes.
En el ala Norte también tenemos una rejiband de similares características que canaliza el cableado de dos laboratorios de la planta baja (los cables pasan a través del forjado).
Planta entresuelo:
Parte del cableado de los racks 1 y 2 sale por agujeros en el techo de la sala hacia la primera planta (los pasos están ocupados al 100%) y llega por tubo forroplast al falso suelo del aula de informática AIAT-48. Aquí suben por una canaleta de 110x60 mm al falso techo del aula, desde donde se distribuye a las aulas por tubo forroplast (tanto canal como tubos están llenos). También distribuye a la planta segunda
por un tubo forroplast totalmente ocupado.
Por último, parte del cableado discurre en horizontal desde el techo de la sala por rejiband de 200x60 mm para llegar a las aulas de la planta baja y laboratorios de la planta primera a través de tubo forroplast (por falso techo en las aulas y por falso suelo en los laboratorios).
Planta segunda:
Desde los tres racks de comunicaciones de la sala de la segunda planta, el cableado sube al falso techo por una rejiband de 200x60 mm situada detrás de los armarios. Del falso techo de la sala accede al pasillo de los despachos por tubos forroplast de diferentes medidas totalmente llenos. Todo el cableado discurre por los pasillos de las aulas Este y Norte canalizado bajo tubo forroplast (todos llenos).
Bajada a la planta primera mediante canaleta de 150x60 mm desde el falso techo de la sala de comunicaciones, comunica con el pasillo del ala Este (espacio 048 de la primera planta). El cableado se distribuye a través de varios tubos forroplast a aulas y despachos del ala Este, entrando en las aulas por tubo forroplast y también por tubo H. Las tomas situadas en el pasadizo trasero de las aulas están canalizadas con canaleta.
Subida a la planta tercera desde el falso techo hasta patinillo canalizaciones (espacio 059 planta segunda) mediante tubos forroplast. Las tomas Cat5 van en canalización empotrada, mientras que las tomas Cat5E van por bandeja rejiband en planta tercera, con bajadas a falso techo de cada despacho realizadas con tubo H.
Planta tercera:
Desde el Rack 11 de la tercera planta salen cables Cat5E al aula de Informática de la tercera planta por una canaleta de 150x60 mm (llena), que en el falso techo del rellano de la escalera distribuye por tubos forroplast de diferentes medidas (todos llenos). La entrada al aula de Informática se realiza por tubos forroplast ocupados al 90% de capacidad.
Por una canaleta de 80x60 mm llegan los cables hasta un paso en la pared del rellano de la escalera, y se distribuyen a planta segunda por canaleta en pared y tubos forroplast en falso techo y a planta primera por tubo forroplast en pared. Todas las canalizaciones y pasos de este rack están ocupados al 90%-100%.
1.1.B.c) Edificio Guillem Colom.
El edificio consta de 5 plantas: sótano, baja, primera, segunda y tercera. A efectos del presente proyecto, todas son relevantes.
El edificio tiene un total de 5 racks de comunicaciones: uno en el sótano (rack F1), dos en planta baja (racks G2 y M5), uno en la primera planta (rack H3) y uno en la tercera planta (rack P4).
A continuación se detallan el número y tipo de tomas de datos instaladas en cada rack: Racks Sótano
Rack F1
Tomas Cat5 0 Tomas Cat5E 33
Racks planta Baja.
Rack G2 M5 Tomas Cat5 175 0 Tomas Cat5E 64 88 Racks 1ª planta Rack H3 Tomas Cat5 144 Tomas Cat5E 30 Racks 3ª planta Rack P4 Tomas Cat5 144 Tomas Cat5E 7
El total de tomas Cat5 a sustituir por Cat6A es de 463 según las tomas existentes en paneles. De las 230 tomas Cat5E existentes, 37 deberán sustituirse por tomas Cat6A, al trasladarse el rack G2 de la planta baja desde su actual ubicación a otra nueva, mejor acondicionada (ver planos). El traslado de este rack
también implica un enlace de FO OM3 hasta el rack F1. 158 tomas Cat5E existentes se mantienen, así como las 33 tomas Cat6 de la instalación WIFI. El total de tomas Cat6A a instalar, contando Cat5 a sustituir y Cat5E y Cat6 (15 tomas Cat6 del WIFI) del G2 es de 515 según las tomas existentes en los racks. Se han localizado un total de 444 tomas Cat5, por lo que se contempla instalación final de 515 tomas Cat6A, con 29 tomas pendientes de replanteo.
Las tomas a sustituir son:
Rack G2: todas las tomas (se traslada el rack), con un total de 228 tomas. Rack M5: ninguna (todas son, como mínimo, cat5E)
Rack F1: ninguna (todas son, como mínimo, cat5E) Rack H3: de H3-01 a H3-144, inclusive.
Rack P4: de P4-01 a P4-144, inclusive.
Planta Sótano:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Tomas Cat5E Espacio Tomas Cat 6A Tomas Cat5E
1 4 21 2 10 4 22 2 3 23 4 2 24 5 1 25 6 26 7 27 8 2 28 9 29 10 30 11 8 31 12 32 13 33 14 34 15 2 35 16 36 1 17 37
18 2 38
19 39
20 40
Espacio Tomas Cat 6A Tomas Cat5E
41 42 43 1 44 45 46 47 48 49 1 50
En total se instalarán 13 tomas Cat6A en el sótano. Como se ha comentado anteriormente, el rack G2 de primera planta se desplaza, por lo que las 27 tomas de Cat5E existentes en el sótano deberán conectarse de nuevo. Para ello se instalará un rack mural en el espacio 006 del sótano (debajo de la escalera). A este rack se cablearán las 13 tomas Cat6A y también se conectarán en paneles 3M Cat5E los cables ya instalados, que se recuperarán desde el acceso al patinillo. De esta forma se evita volver a cablear estas 27 tomas.
Planta Baja.
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 21 41 4 2 22 42 6 3 23 43 2 4 2 24 44 2 5 2 25 45 6 1 26 46
7 27 47 8 28 48 3 9 1 29 49 10 2 30 50 2 11 4 31 51 2 12 4 32 2 52 4 13 33 53 14 6 34 54 15 6 35 55 16 2 36 56 4 17 2 37 57 4 18 4 38 8 58 4 19 39 2 59 2 20 40 60 4
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A
61 2 81 101 62 2 82 102 4 63 8 83 2 103 64 2 84 104 65 2 85 2 105 66 86 4 106 67 4 87 3 107 68 6 88 108 69 4 89 109 70 2 90 110 71 91 111 72 3 92 112 73 93 10 113 74 2 94 114 75 95 6 115 76 2 96 116
77 3 97 2 117
78 4 98 1 118
79 99 2 119
80 100 120
En la planta baja tenemos los racks M5 (de reciente instalación, todas las tomas son Cat5E o Cat6) y el G2. Este último rack tiene tomas Cat5, Cat5E y Cat6 (WIFI). Debido al traslado de este rack (ver planos, junto al espacio 073 planta baja), TODAS las tomas del rack G2 deberán cablearse de nuevo en Cat6A. Además, para racionalizar el cableado, parte de las tomas que iban al rack G2 se cablearán al rack M5 (indicadas con fondo azul en el plano). De esta forma se redistribuye mejor el cableado y el número de tomas de cada rack.
El total de tomas a cablear es de 173 Cat5 más 37 5E más 15 tomas del WIFI (Cat6) de reciente instalación, con un total de 225.
En la planta baja se instalará rejiband de 200x60mm en aquellos tramos sin falso techo en los que el número de cables a instalar sea elevado (ver planos). En las zonas con falso techo (pasillos) existen registros que permiten la instalación de tubos forroplast.
Planta Primera.
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 21 7 41 2 61 2 22 2 42 2 62 3 4 23 2 43 3 63 4 4 24 3 44 8 64 5 5 4 25 3 45 2 65 6 2 26 3 46 66 2 7 3 27 47 67 6 8 4 28 48 68 9 3 29 49 3 69 10 30 50 3 70 11 31 51 2 71 12 32 52 10 72
13 33 53 73 14 2 34 54 2 74 15 35 2 55 75 16 36 2 56 76 17 37 2 57 3 77 18 3 38 2 58 3 78 19 3 39 3 59 79 20 3 40 7 60 80
El total de tomas Cat6A a instalar es de 129. Todas van al rack H3. En esta planta también se instalará una rejiband de 200x60 en los pasillos y zonas comunes, accediendo a despachos y aulas mediante canaleta o tubo H. Si las dimensiones lo permiten, se podrán reutilizar las canalizaciones existentes en despachos y aulas.
Planta Segunda.
A continuación se detalla el número de tomas por espacio (ver planos).
Espaci o Tomas Cat 6A Espacio Tomas Cat 6A 1 21 2 2 22 12 3 23 4 1 24 5 2 25 6 26 4 7 2 27 4 8 2 28 3 9 2 29 4 10 30 11 31 5 12 16 32 13 4 33 14 6 34 15 2 35 4
16 36 6
17 37 4
18 3 38
19 2 39
20 2 40
El total de tomas localizadas es de 92. Todas las tomas de esta planta llegan al rack P4 de la planta tercera por el patinillo existente detrás de los baños. Al igual que en la planta primera, se instalará rejiband de 200x60 en los pasillos y zonas comunes. El acceso a despachos y aulas se realizará mediante canaleta o tubo H. Si las dimensiones lo permiten, se podrán reutilizar las canalizaciones existentes.
Planta Tercera.
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A
1 2 3 4 6 5 6 6 2 7 2 8 4 9 10 11 3 12 3 13 3 14 3 15 16 2 17 3 18 19
20
El total de tomas localizadas es de 37. En esta planta hay un único pasillo en el que se instalará una rejiband de 200x60 que se prolongará hasta el patinillo existente detrás de los baños para dar servicio a la planta segunda.
Estado actual de canalizaciones y accesos a racks.
Sótano.
El cableado de datos llega en parte desde el Rack G2 de la planta baja, bajando por un patinillo existente tras el hueco del ascensor, canalizados en tubo Blinke y tubos forroplast de superficie, que al salir del patinillo van por rejiband 30x7 cm al 25% de su capacidad y reparten a laboratorios con tubo H.
En el sótano tenemos el Rack F1 del que sale hacia techo una rejiband de 10x7 cm que va hasta otro armario (armario de fibra óptica) y a su vez sale al pasillo principal del sótano con canal de 9x4 cm al 60% de su capacidad.
Planta Baja.
Tenemos el Rack G2, del cual sale una canal hacia falso techo de 300x90 mm que está llena. De aquí reparte por falso techo de yeso no practicable, aunque existen registros que permiten el paso de canalizaciones y cables. Los cables van canalizados bajo tubo forroplast. Al llegar a los pasillos de los laboratorios (laboratorios y despachos sin falso techo), la canalización del cableado pasa a ser canaleta y tubo H. Detrás del hueco del ascensor existen unos patinillos verticales por los que llega el cableado al sótano, así como los enlaces de fibra óptica.
También tenemos el Rack M5, de reciente instalación, del que sale una rejiband de 200x70 mm por la parte superior y de aquí, por un lado, se introducen en el falso techo por tubo forroplast para llegar a aulas y laboratorios del otro lado del pasillo, y por el otro accede a los laboratorios más cercanos por una rejiband de 200x70mm, que recorre el pasillo y zonas comunes, distribuyendo el cableado a los laboratorios y despachos mediante canaleta y tubo H.
Planta Primera.
Los cables salen del Rack H3 hacia el techo no registrable con una canal de 200x70 mm completamente llena y de aquí se dividen hacia cada lado del pasillo con canal 100x60 mm hacia el ascensor y de 100x40 mm hacia el Edificio Unió. Desde estas canales, completamente llenas, los cables se reparten con canaleta hacia los despachos.
reparte con canaleta a los despachos.
Planta Segunda.
Las tomas de esta planta se alimentan del Rack P4 de la planta tercera por el patinillo que hay detrás del hueco del ascensor, los cables bajan por una canal de 200x70 mm abierta y por tubos. Al entrar en el pasillo pasa a otra canal de 100x60 mm por el pasillo largo y por canal de 60x40 mm en el pasillo del ascensor. Desde estas dos canales, lo cables se reparten con canal y tubo H a despachos y laboratorios. Todas la canalizaciones están llenas.
Planta Tercera.
En esta planta tenemos el Rack P4. Hacia el techo sale una canal de 110x70 mm y otra de 90x40 mm, la primera cruza por el techo hacia el patinillo de plantas y alimenta la planta segunda mientras que la segunda sube a techo y de allí cruza hacia los despachos y laboratorios de esta planta, enlazando con otra canal de 60x40 mm. Las canales van muy llenas.
1.1.B.d) Edificio Mateu Orfila.
El edificio está dividido en dos partes (Física y Química) unidas entre sí por un paso existente al nivel de la planta baja. La parte de Química consta de 3 plantas: baja, primera y segunda. La parte de Física consta de 4 plantas: baja, primera, segunda y tercera. A efectos del presente proyecto, todas son relevantes.
El edificio tiene un total de 6 racks de comunicaciones: dos en planta baja (racks CB y DB), tres en la primera planta (racks BM, A1 y Q1) y uno en la tercera planta (rack E3).
A continuación se detallan el número y tipo de tomas de datos instaladas en cada rack: Racks planta Baja.
Rack CB DB Tomas Cat5 206 288 Tomas Cat5E 53 230 Racks 1ª planta Rack BM A1 Q1 Tomas Cat5 71 240 128 Tomas Cat5E 0 10 129 Racks 3ª planta Rack E3 Tomas Cat5 128 Tomas Cat5E 0
El total de tomas Cat5 es de 1.061, según tomas en paneles. Se han localizado 920 tomas de usuario Cat5 en el edificio. Las 422 tomas Cat5E se mantienen, así como las 53 tomas Cat6 de la instalación WIFI existente. Finalmente, se contempla la instalación de 1.001 tomas Cat6A, con 89 de ellas pendientes de replanteo.
Las tomas a sustituir son:
Rack BM: de BM-01 a BM-75, inclusive. Rack CB: de CB-01 a CB-206, inclusive. Rack A1: de A1-01 a A1-240, inclusive. Rack DB: de DB-01 a DB-288, inclusive. Rack E3: de E3-01 a E3-128, inclusive.
Rack Q1: Paneles completos (16 tomas cada uno) A, B, C, D, E, F, G y H.
Mateu Orfila Física: Planta Baja F:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 21 11 41 2 22 42 10 3 23 14 43 10 4 24 8 44 2 5 25 45 6 6 26 46 4 7 27 6 47 8 6 28 6 48 4 9 29 6 49 10 33 30 9 50 11 2 31 51 12 32 6 52 13 33 2 53 14 34 1 54 1 15 35 2 55 16 2 36 56 4 17 2 37 57 2 18 2 38 58 2 19 39 59 20 40 60
dos tramos nuevos (ver plano): una en el espacio 047 y otra, como continuación de la existente, cruzando la recepción de la biblioteca hasta el espacio 039.
Planta Primera F:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 2 21 4 2 2 22 3 2 23 8 4 6 24 10 5 4 25 6 2 26 7 4 27 8 28 3 9 3 29 2 10 30 2 11 23 31 12 32 13 2 33 14 3 34 15 35 16 2 36 4 17 1 37 4 18 1 38 19 39 4 20 4 40 10
El total de tomas a instalar en la planta primera es de 112. Se aprovecha la rejiband existente y se instala un nuevo tramo en el espacio 012 (exterior), por el cual los cables deberán ir instalados bajo tubo foroplast.
Planta Segunda F:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A
1 2 4 3 2 4 5 6 7 7 8 2 9 3 10 2 11 3 12 2 13 2 14 3 15 3 16 3 17 18 19 20
El total de toma a instalar en la planta segunda es de 36. Se instala un tramo de rejiband en el espacio 001 (pasillo) desde la cual se repartirán los cables a los despachos y laboratorios.
Planta Tercera F:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 21 3 2 22 3 3 4 23 3 4 4 24 5 5 4 25 3 6 2 26 3 7 3 27 3 8 3 28 3 9 3 29 3 10 3 30 3 11 3 31 12 3 32 13 3 33 14 3 34 4 15 3 35 16 3 36 17 37 18 38 19 3 39 20 3 40
El total de tomas a instalar en la tercera planta es de 86. Se instala rejiband en el espacio 001, para poder hacer llegar los cables desde el rack a los dos pasillos, dotados de falso techo.
Mateu Orfila Química.
Planta Sótano Q:
A continuación se detalla el número de tomas por espacio (ver planos).
En el sótano se deben instalar 2 tomas.
Planta Baja Q:
A continuación se detalla el número de tomas por espacio (ver planos).
Espaci o Tomas Cat 6A Espaci o Tomas Cat 6A Espaci o Tomas Cat 6A 1 20 21 41 2 2 2 22 1 42 24 3 3 23 43 4 2 24 44 5 2 25 45 6 2 26 46 7 27 47 8 28 48 9 3 29 2 49 8 10 3 30 50 11 3 31 51 2 12 32 2 52 2 13 33 10 53 2 14 34 4 54 2 15 35 5 55 16 4 36 56 17 3 37 57 18 3 38 2 58 Espacio 008 2
19 4 39 59
20 6 40 2 60 6
Espacio Tomas Cat 6A Espacio Tomas Cat 6A
61 4 81 62 7 82 2 63 2 83 64 4 84 3 65 85 66 86 67 87 68 4 88 69 89 70 2 90 71 1 91 72 8 92 73 93 74 8 94 75 95 76 2 96 77 97 78 98 79 99 80 100
El total de tomas a instalar en la planta baja es de 183. Se instalará rejiband en los espacios 008 y 070 (pasillos), desde la que se repartirán los cables a las aulas, laboratorios y despachos.
Planta Primera Q:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 2 21 41 15 2 22 6 42 3 3 23 4 43 12 4 24 2 44 5 28 25 5 45 6 26 2 46 7 2 27 47 8 8 2 28 48 3 9 29 4 49 2 10 30 26 50 11 4 31 4 51 2 12 32 1 52 2 13 2 33 53 14 2 34 54 2 15 4 35 55 16 4 36 24 56 17 3 37 2 57 4 18 2 38 58 19 39 4 59 20 40 2 60
El total de tomas a instalar en la primera planta es de 194. Se aprovecha la rejiband existente en el espacio 032 (pasillo oeste) y se instala una nueva rejiband en el espacio 012, pasillo este.
Planta Segunda Q:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 4 21 2 41 3 2 2 22 32 42 3 5 23 2 43 4 6 24 44 2 5 8 25 2 45 4 6 26 46 4 7 27 47 8 28 48 9 29 6 49 10 30 2 50 11 6 31 2 51 12 10 32 6 52 13 2 33 4 53 4 14 2 34 54 6 15 2 35 55 16 36 2 56 17 37 4 57 18 38 3 58 19 39 3 59 20 2 40 2 60
El total de tomas a instalar en la planta segunda es de 144. Se aprovecha la rejiband existente y se enlaza con la de la planta primera pasando por el techo del espacio 051 (cuadros eléctricos) y con un tendido vertical por la pared del citado espacio.
Estado actual de canalizaciones y accesos a racks.
Planta baja Física:
Del rack DB salen cables de datos por su parte trasera, a través de la pared, hacia la biblioteca. Se canalizan en canaleta 200x50 mm hacia el techo de la biblioteca (la canal está ocupada en un 95% de su capacidad).
También salen cables por parte superior del rack hacia el pasillo por una rejiband de 200x70 mm que está a un 75% de ocupación al salir de la sala y a un 30% de su capacidad a unos 10 metros, tras la subida a planta primera.
También hay una canal de 300x80 mm que sale por la parte superior del Rack DB y va hacia el pasillo y desde la cual el cableado entra en las aulas.
En el altillo de la biblioteca hay una salida de tubos hacia aulas 11 y 12, 14, 15 que van por patio exterior y están completamente llenos.
En la rejiband del pasillo (espacio 015) hay una subida a planta primera con espacio suficiente para nuevo cableado.
Planta primera Física:
Los cables suben desde la planta baja por una canal de 200x60mm (hay más canales vacías de la misma medida) y llegan a una rejiband de 200x70mm a un 30% de su capacidad y también reparte por canal 100x30 mm paralela a la rejiband y que está ocupada al 95% de capacidad.
Hay otra subida de planta baja en biblioteca que entra en el despacho F-103, sale al pasillo y se une a la canal de 100x30mm.
La rejiband se introduce en el falso techo del pasillo de despachos y de allí reparte a éstas con tubo empotrado.
Hacia el otro lado, donde hay laboratorios y algunos despachos, el cableado se reparte con tubo H y canaleta, ocupado al 100% de su capacidad.
Planta Segunda Física:
Hay una bajada de cables desde el Rack E-3 mediante una canaleta de 60x30 mm que está ocupada al 95% de su capacidad que sale del despacho F202 al pasillo y desde aquí reparte por tubos a los despachos y laboratorios.
Hay una subida de planta primera desde el suelo con una canal de 60x30 mm pero no hay paso libre.
Planta Tercera Física:
En esta planta se halla el Rack E-3 del cual sale hacia el techo una canal de 200x50 mm y al llegar al techo reparte hacia los dos pasillos con canal de 110x50 mm. Estas canalizaciones están ocupadas a un 50% de su capacidad. Al llegar al falso techo, los cables pasan a estar canalizados con tubo forroplast. En el despacho F333 hay una bajada a planta 2ª que está bastante llena.
Edificio Mateu Orfila Química:
Planta baja Química:
En esta planta se encuentra el rack CB. La salida de cables está en la parte superior del rack con una canal de 200x60mm llena, llega a través de falso techo hacia el área de Ingeniería Química, con el paso a través de laboratorios totalmente lleno. Distribuye a la zona de laboratorios de Ingeniería Química por una canal (en el pasillo) de 60x40mm totalmente llena. Distribución de cableado a la zona del pasillo de entrada al edificio a través de despacho EQ-002; paso a través de pared lleno y distribución por canal 100x40 mm totalmente llena. Distribución a zona laboratorios MO a través de canal 100x60 mm y también de rejiband 200x60mm (la canal está llena y la rejiband al 30% de su capacidad). Distribución a todas las aulas y laboratorios a través de canaletas de diferentes medidas todas llenas.
Planta Primera Química:
En esta planta tenemos tres racks, A1, Q1 y BM.
RACK A1. Salida de cables directa a falso techo hacia sala secretaría a través de canales de 200x60mm y de 80x60mm totalmente llenas. Distribuye a zona Química Inorgánica y a planta 2ª a través del despacho QI-102 por canal 80x60mm totalmente llena.
En el pasillo de Química Inorgánica, los cables discurren por tubo H de diámetro 40 mm y cajas estancas para distribución a las aulas y laboratorios. La entrada a los laboratorios se realiza con canaletas pequeñas totalmente llenas. Distribución a laboratorio QI-128 por canal 80x60mm (llena) y también distribuye a los laboratorios del mismo pasillo por la parte interior con canal de 60x40mm. La salida al pasillo de la escalera (espacio 011) se lleva a cabo a través de una canal de 110x60mm hacia la zona de Química Física (canal al 80% de capacidad), cruza con canal hacia laboratorios y los comunica por el interior de los laboratorios hasta QF-119, después continua por rejiband 300x60mm cruzando los laboratorios (ocupada al 10% de su capacidad).
Rack Q1. Salida a través de dos rejibands de 200x60 mm, acceden al techo del pasillo de la zona Química Física distribuyéndose a laboratorios, planta 2ª y planta baja . Rejiband al 10% de su capacidad (ojo, también hay cables eléctricos junto con los de datos, pendiente de sanear), distribución a laboratorios y despachos a través de canaletas de diferentes tamaños, todas llenas.
En planta 2ª hay rejiband en el pasillo de 200x60 mm. Los cables suben por una canal de 110x60 mm desde la planta primera por el QF-128, distribuye a despachos a través de canaletas de diferentes tamaños todas llenas, en laboratorios se distribuye a través de rejiband 200x60 mm a un 10% de su capacidad y tubo H diámetro 32mm lleno.
Rack BM. Salida del rack por canal de 200x60mm a canal de 110x60mm. Distribuye a secretaría y servicios administrativos de planta 1ª a través de una canal de 80x60mm totalmente lleno, comunica con la sala de juntas por contabilidad a través de canaleta con mecanismos incorporados totalmente llena.
Bajante a planta baja a través del suelo del pasillo hacia el techo del aula 4 por canal de 110x60mm totalmente llena (el paso del forjado está totalmente lleno).
En el pasillo de planta baja de las aulas (espacio 008), los cables van por rejiband de 200x60mm en falso techo, y se distribuyen a las aulas por canaleta totalmente llena.
El paso al aula 1 (espacio 051) se realiza a través de la pared desde el espacio 053 por canal 60x40mm y distribuye a las aulas exteriores (herbolario) a través de la pared del aula 1 por canal 60x40mm a un 90% de capacidad. La distribución en el herbolario es a través de canaletas pequeñas totalmente llenas.
1.1.B.e) Edificio Ramón Llull.
El edificio consta de 4 plantas: sótano, baja, primera y segunda. A efectos del presente proyecto, son relevantes las plantas baja, primera y segunda. Las tomas Cat5 existentes en el sótano se eliminan. El edificio tiene un total de 6 racks de comunicaciones: dos en planta baja (racks J1 y K2), tres en la primera planta (racks L3, Rack1 y Rack2) y uno en la segunda planta (rack M4).
A continuación se detallan el número y tipo de tomas de datos instaladas en cada rack:
Racks planta Baja.
Rack J1 K2
Tomas Cat5 280 179
Tomas Cat5E 30 2
Racks 1ª planta
Rack L3 Rack 1 Rack 2
Tomas Cat5 112 0 0 Tomas Cat5E 47 0 0 Tomas Cat6 0 209 183 Racks 2ª planta Rack M4 Tomas Cat5 96 Tomas Cat5E 28
Las tomas Cat5 a sustituir por Cat6A son: Rack J1: de J1-01 a J1-280, inclusive. Rack K2: de K2-01 a K2-179, inclusive. Rack L3: de L3-01 a L3-112, inclusive. Rack M4: de M4-01 a M4-96, inclusive.
Racks 1 y 2: ninguna toma a sustituir, ya que corresponden a la ampliación del edificio y se han cableado en Cat6.
El total de tomas Cat5 a sustituir por Cat6A es de 667, según las tomas existentes en los racks, y 518 según el número de tomas Cat5 localizadas en el edificio. Como cantidad de compromiso, se contempla
la instalación de 603 tomas Cat6A, con 85 de ellas pendientes de replanteo. Las 107 tomas Cat5E se mantienen, así como las 44 tomas Cat6 de la instalación WIFI existente y las 392 tomas Cat6 de la ampliación (Racks 1 y 2). A estos últimos racks llegarán los cables de las 10 tomas Cat5 a sustituir existentes en la zona nueva del edificio. Existe rejiband por los pasillos de la planta baja y la primera planta.
Planta Baja:
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A 1 21 41 61 2 81 3 2 22 42 62 82 14 3 23 43 63 83 11 4 24 44 6 64 6 84 17 5 4 25 45 65 85 6 9 26 46 2 66 2 86 7 1 27 47 2 67 4 87 8 28 48 2 68 4 88 1 9 29 43 49 69 2 89 10 4 30 2 50 70 2 90 11 31 51 2 71 2 91 8 12 19 32 4 52 14 72 3 92 4 13 4 33 2 53 5 73 2 93 10 14 34 4 54 3 74 94 4 15 5 35 4 55 2 75 95 4 16 36 3 56 15 76 96 4 17 2 37 57 2 77 4 97 4 18 38 58 3 78 4 98 3 19 39 59 2 79 3 99 20 40 60 2 80 3 100
Como se indicaba anteriormente, se han localizado un total de 518 tomas Cat5 en el edificio, de las cuales 302 corresponden a la planta baja. Todas ellas se deben sustituir por tomas Cat6A. Debe tenerse en cuenta que esta revisión se ha realizado sin poder mover muebles o estanterías, por lo que sin duda
el número final de tomas a sustituir será mayor.
Del rack J1, todos los cables llegan a las tomas correspondientes por el falso techo, canalizados mediante tubo forroplast sujeto al techo mediante taco brida o similar.
Del rack K2, los cables accederán al pasillo a través de una bandeja Rejiband de nueva instalación de 300x100mm. Una vez en el pasillo, la bandeja se dividirá en dos de 200x60mm (ver planos). Para facilitar la instalación de la bandeja y el paso de cables desde el rack, se desmontará parte del falso techo existente y se instalará falso techo registrable.
En todos los casos se instalarán nuevas canalizaciones en las zonas comunes y se intentará aprovechar las canalizaciones existentes desde las zonas comunes a la ubicación de las tomas.
Primera planta.
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 3 21 2 41 3 61 6 2 2 22 42 3 62 6 3 23 6 43 2 63 4 4 3 24 2 44 2 64 4 5 2 25 45 3 65 5 6 2 26 46 2 66 2 7 2 27 47 2 67 3 8 2 28 48 68 9 2 29 2 49 69 3 10 2 30 2 50 2 70 2 11 31 2 51 2 71 12 32 52 2 72 4 13 2 33 53 4 73 2 14 34 54 74 2 15 35 55 75 16 2 36 2 56 76 17 1 37 2 57 77 18 3 38 58 78 19 3 39 6 59 79 20 2 40 4 60 80
la planta baja: hay un único rack (L3) del que los cables salen al pasillo mediante un bandeja de 300x100mm. Al llegar al pasillo, se divide en dos de 200x60mm que recorren los pasillos comunes (ver planos). Al igual que en la planta baja, se instalará nueva canalización en las zonas comunes y se intentará aprovechar las canalizaciones existentes para llegar con los cables a las tomas de usuario.
Segunda planta.
A continuación se detalla el número de tomas por espacio (ver planos).
Espacio Tomas Cat 6A Espacio Tomas Cat 6A Espacio Tomas Cat 6A
1 3 21 41 2 6 22 2 42 3 3 23 2 43 4 4 24 2 44 5 2 25 2 45 4 6 2 26 2 46 7 27 47 2 8 3 28 48 9 29 6 49 10 2 30 2 50 4 11 2 31 51 12 2 32 2 52 13 2 33 53 14 2 34 54 15 35 4 55 16 36 8 56 17 4 37 57 18 38 58 19 2 39 59 20 2 40 60
En total hay 83 tomas Cat5e a sustituir por Cat6A en la segunda planta. Del rack de 2ª planta (M4) los cables saldrán al pasillo mediante tubo forroplast. Se modifica el falso techo del pasillo para que sea fácilmente registrable. A ambos extremos del pasillo se instalará bandeja rejiband de 200x60mm, al igual que en las plantas inferiores.
Estado actual de canalizaciones y accesos a racks: Planta Sótano:
Del Rack J1 bajan directamente al sótano los tubos con el cableado de datos de las oficinas del punto de información (situado en el exterior del edifico, planta baja). Los tubos van muy llenos, al igual que el paso abierto en el forjado. Al llegar al sótano, el cableado va por tubos forroplast instalados sobre canalizaciones de agua y al llegar a mitad del pasillo pasan a una bandeja hasta la rampa de exterior. Desde ahí suben a las oficinas del punto de información por una canaleta (el paso de subida también está lleno) y se reparten por todas las oficinas mediante canal vista.
Planta Baja:
Hay dos racks, J1 y K2. Empezando por el J1, en su parte inferior bajo baldas de madera hay unos tubos que bajan a sótano que están al 100% de su capacidad, al igual que el paso del forjado. En la parte trasera del rack hay una bandeja de 300x100 mm que entra en el falso techo y de aquí reparte con tubos forroplast hacia la biblioteca, recepción y secretaría. También hay unos tubos que suben a planta primera sobre conserjería (Decanato). La ocupación de las canalizaciones existentes es muy elevada, por lo que deberán instalarse tubos nuevos para todo el cableado a instalar.
Hay falso techo en pasillos y trampillas de acceso, por lo que se pueden pasar cables y tubos.
Del Rack K2 sube al falso techo una canal de 200x60 mm muy llena y desde aquí reparte con tubos forroplast a pasillos que son desmontables con láminas de aluminio. Cuando entramos en los pasillos de aulas ya hay falso techo con algunas trampillas por lo que se pueden pasar tubos a las aulas.
La zona de la ampliación (que depende de los Racks 1 y 2) tiene techo de madera prensada registrable en el pasillo, en el que se ha instalado una rejiband que recorre todo el pasillo de 200x70 mm a un 30% de su capacidad. El acceso a las aulas desde el pasillo es complicado, no deben descartarse ayudas de albañilería para poder pasar el cableado. La rejiband sube a Rack 1 y 2 de planta 1ª.
Planta Primera:
Del Rack L3 sale una canal de 200x60 mm hacia el falso techo y bajo el rack hay un agujero en el forjado que comunica con el falso techo del Rack K2. Hay tubos por falso techo que dan a la zona de despachos BC, en la cual el techo es registrable.
Del Rack L3 hacia los despachos BF y aulas salen tubos forroplast que discurren por falsos techos de aluminio difícilmente registrables. Encontramos cajas de registro por las que pasan los cables, ya que la estructura del edificio impide el paso de los tubos directamente por el falso techo.
Del Rack L3 a la zona de despachos BE-BD el cableado discurre por tubos forroplast instalados sobre el falso techo metálico, difícilmente registrable.
falso techo por una rejiband de 600x60mm y llegan por un patinillo registrable hasta la planta baja y la planta segunda. En la primera planta, los cables se reparten mediante una rejiband de 300x60mm por los pasillos, que cuenta con techos registrables de madera prensada. La entrada a las aulas antiguas se lleva a cabo desde la rejiband con tubo forroplast hasta los falsos techos de las aulas y luego bajan a la toma con canaleta. Las canaletas están llenas. A las aulas de nueva construcción, el cableado llega mediante tubo forroplast empotrado en el pladur.
Planta Segunda:
En la segunda planta tenemos el Rack M4. Desde éste sube una canal de 200x60mm al falso techo de yeso y desde aquí los cables se reparten con tubos forroplast por el falso techo de planchas metálicas. Junto a puerta de la sala del Rack M4 hay una canal por la que también bajan tubos hacia la planta primera (Rack L3) de 110x40mmm que va llena. También existe un paso a la planta primera (Rack L3) bajo el rack M4. Los pasillos de la zona de despachos CD y CE tienen techos de yeso registrables con trampillas y el pasillo CC es de láminas de metal difícilmente registrable . Al igual que en la planta primera, encontramos cajas de superficie usadas para salvar el forjado del edificio que están llenas. En la zona de la ampliación, los cables de datos discurren por una rejiband de 200x60mm que comunica a través de un patinillo con los Racks 1 y 2 de planta 1ª. El cableado Cat6 discurre por la citada rejiband por el pasillo dotado de falso techo de planchas de madera prensada y reparte a aulas y despachos mediante tubo forroplast empotrado.
Como se ha indicado en la descripción de cada planta, se llevarán a cabo trabajos de obra civil para acondicionar partes del falso techo e instalar falso techo tipo Amstrong (fácilmente registrable). También se instalará bandeja rejiband de 200x60 mm por las zonas comunes.
1.1.C) Objeto del Proyecto Técnico
El objeto de este proyecto técnico es establecer los condicionantes técnicos para garantizar una correcta instalación de cableado estructurado Cat6A apantallado en sustitución del cableado Cat5 existente (data de los años 90 y actualmente está obsoleto). Las ampliaciones realizadas en los diferentes edificios con
cableado estructurado Cat5E y Cat6 se mantendrán, dado que permiten transmisiones del protocolo Ethernet a 1Gbps.
